Поправка к ГОСТ 18477-79*

Группа Д88

Изменение № 3 ГОСТ 18477-79 Контейнеры универсальные. Типы, основные параметры и размеры

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 24.02.88 № 345

Дата введения 01.07.88

Вводную часть после слов «и автомобильным транспортом» изложить в новой редакции: «включая крупнотоннажные контейнеры кодов 00-04, 10, 11, 13, 50-53 по ГОСТ 25290-82, а также универсальные малотоннажные автомобильные контейнеры для прямых перевозок указанных грузов на автомобильном транспорте.

Стандарт не распространяется на универсальные крупнотоннажные контейнеры других кодов, на универсальные контейнеры, обладающие повышенными по сравнению с устанавливаемыми настоящим стандартом размерами и массой брутто, на универсальные авиационные и специализированные (индивидуальные и групповые) контейнеры.

В стандарте полностью учтены требования международных стандартов ИСО 668, ИСО 1161, ИСО 1496/1.

Стандарт полностью соответствует СТ СЭВ 772-83.

Пункт 1.1. Заменить значение: 2,5 на 3 (2 раза).

Пункт 1.2. Таблицу 1 изложить в новой редакции:

Таблица 1

Тип контейнера	Обозначение типоразмера	Масса брутто, т		Внутренний объем, м³, не менее
Тип контейнера	Обозначение типоразмера	R_ном	R_макс	Внутренний объем, м³, не менее
Крупнотоннажные
	1АА	30	30,48	65,6
	1А	30	30,48	61,3
	1АХ	30	30,48	*
	1ВВ**	25	25,40	48,9
	1В**	25	25,40	45,7
	1ВХ**	25	25,40	*
	1СС	24	24,00	32,1
	1C	24	24,00	30,0
	1СХ	24	24,00	*
	1D	10	10,16	14,3
	1DX	10	10,16	*
Среднетоннажные
	УУКП-5(6)	5	6,00***	11,3
	УУКП-5	5	5,0	11,3
	УУК-5(6)	5	6,00***	10,4
	УУК-5	5	5,00	10,4
	УУК-5У	5	5,00	5,1
	УУКП-3(5)	3	5,00	5,7
	УУК-3(5)	3	5,00	5,1
	УУК-3	3	3,00	5,1
Малотоннажные
	АУК-1,25	1,25	1,25	3,0
	АУК-0,625	0,625	0,63	1,4
* Определяют расчетом в зависимости от принятой высоты контейнера. К строительству в СССР не приняты. Параметры учитывают при проектировании подвижного состава. * Повышение массы брутто контейнеров с 5 до 6 т осуществляют в сроки, устанавливаемые нормативными документами транспортных министерств. примечание исключить.

Пункты 1.4, 1.6 изложить в новой редакции: «1.4. Крупнотоннажные и среднетоннажные контейнеры всех типоразмеров должны изготовляться закрытыми и открытыми со съемной крышей, съемным тентом или без них.

Внутренний объем открытых контейнеров типоразмеров 1СС и 1C должен быть соответственно не менее 31,5 и 29,5 м³, контейнеров других типоразмеров - по согласованию с транспортными министерствами».

1.6. Условное обозначение контейнера должно состоять из обозначения типоразмера и обозначения настоящего стандарта. В условном обозначении крупнотоннажного контейнера, кроме того, указывают код по ГОСТ 25290-82.

Примеры условного обозначения:

универсального унифицированного закрытого крупнотоннажного контейнера массой брутто 30,48 т, высотой 2591 мм, с естественной вентиляцией при общей площади поперечного сечения вентиляционных отверстий менее 25 см²/м номинальной длины контейнера:

1АА ГОСТ 18477-79 код 10 ГОСТ 25290-82

то же, открытого крупнотоннажного контейнера массой брутто 24 т, высотой менее 2438 мм, с проемом в одном торце:

1СХ ГОСТ 18477-79 код 50 ГОСТ 25290-82

то же, среднетоннажного контейнера номинальной и предельной массой брутто 5 т, высотой 2400 мм:

УУК-5 ГОСТ 18477-79

то же, среднетоннажного контейнера номинальной массой брутто 3 т и предельной 5 т, высотой 2591 мм:

УУКП-3(5) ГОСТ 18477-79

автомобильного универсального малотоннажного контейнера массой брутто 1,25 т:

АУК-1,25 ГОСТ 18477-79.

Основные наружные и внутренние размеры крупнотоннажных, среднетоннажных и малотоннажных контейнеров должны соответствовать указанным на черт. 1-6 и табл. 2.

Таблица 2

Обозначение типоразмера	Размеры						Номер чертежа
	Наружные			Внутренние, не менее
	Длина L	Ширина В	Высота Н	Длина l	Ширина b	Высота h
1AA	12192_-10	2438_-5	2591_-5	11988	2330	2350	1
1А	12192_-10	2438_-5	2438_-5	11988	2330	2197	1
1АХ	12192_-10	2438_-5	<2438	11988	2330	*	1
1BB	9125_-10	2438_-5	2591_-5	8931	2330	2350	1
1В	9125_-10	2438_-5	2438_-5	8931	2330	2197	1
1BX	9125_-10	2438_-5	<2438	8931	2330	*	1
1СС	6058_-6	2438_-5	2591_-5	5867	2330	2350	1
1C	6058_-6	2438_-5	2438_-5	5867	2330	2197	1
1СХ	6058_-5	2438_-5	<2438	5867	2330	*	1
1D	2991_-5	2438_-5	2438_-5	2802	2330	2197	1
1DX	2991_-5	2438_-5	<2438	2802	2330	*	1
УУКП-5(6)	2100±5	2650±7	2591±5	1950	2515	2310	2
УУКП-5	2100±5	2650±7	2591±5	1950	2515	2310	2
УУК-5(6)	2100±5	2650±7	2400±5	1950	2515	2128	2
УУК-5	2100±5	2650±7	2400±5	1950	2515	2128	2; 3
УУК-5У	2100±5	1325±3	2400±5	1980	1216	2128	4; 5
УУКП-3(5)	2100±5	1325±3	2591±5	1980	1225	2380	4; 5
УУК-3(5)	2100±5	1325±3	2400±5	1980	1225	2128	4; 5
УУК-3	2100±5	1325±3	2400±5	1980	1225	2128	4; 5
АУК-1,25	1800±5	1050±3	2000±5	1720	960	1820	6
АУК-0,625	1150±3	1050±3	1700±5	1070	910	1520	6
* Определяют расчетом в зависимости от принятой наружной высоты контейнера. Примечания: 1. Внутреннюю высоту открытых контейнеров со съемной крышей, съемным тентом или без них типоразмеров 1АА и 1СС кодов 50-53 допускается уменьшать по согласованию между изготовителем и заказчиком до 2311 мм и типоразмеров 1А, 1C и 1D - до 2158 мм при соответствующем изменении внутреннего объема. 2. Высота открытых контейнеров типоразмеров 1АХ, 1ВХ, 1СХ и 1DX с учетом возможности их двухъярусной перевозки на железнодорожном транспорте не должна превышать 1580 мм. Любая большая высота в пределах до 2438 мм должна согласовываться с МПС. 3. Размеры, указанные в табл. 2 и примечаниях к ней, действительны при температуре 20 °С.

чертеж 2. Наименование после слова «контейнеры» дополнить обозначениями: «УУКП-5(6), УУКП-5, УУК-5(6) и»;

чертежи 4, 5. Наименование после слова «контейнеры» дополнить обозначениями: «УУК-5У, УУКП-3(5), УУК-3(5) и»;

чертеж 6. Наименование после слова «контейнеры» дополнить обозначением: «АУК-1,25 и».

Раздел 2. Наименование. Исключить слово: «торцевых».

Пункт 2.1 после слова «проема» дополнить словом: «закрытых»;

таблицу 3 для типоразмеров УУК-5-УУК-5у изложить в новой редакции:

Таблица 3

Обозначение	Торцевые дверные проемы контейнеров в свету, мм, не менее
Обозначение	Ширина	Высота
УУКП-5(6)	1950	2280
УУКП-5	1950	2280
УУК-5(6)	1950	2100
УУК-5	1950	2100
УУК-5У	1216	2090
УУКП-3(5)	1225	2300
УУК-3(5)	1225	2090
примечание исключить.

Пункты 2.2, 2.3, 2.5 изложить в новой редакции: «2.2. По требованию заказчика закрытые контейнеры кодов 02 и 04 типоразмеров 1АА, 1А, 1СС и 1C следует выполнять с боковыми дверными проемами шириной 2790 мм и высотой 2076 мм (1А, 1C) или 2200 мм (1АА, 1СС). Внутренняя ширина таких контейнеров, а также открытых контейнеров кодов 52 и 53 может быть уменьшена по сравнению с указанной в табл. 2 в пределах, согласованных с заказчиком».

2.3. При наличии у контейнеров типоразмеров УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3 боковой двери (черт. 4) вместо торцовой ширина и высота дверного проема должны быть равны внутренним длине и высоте этих контейнеров. Если такое равенство обеспечить невозможно, то ширина бокового дверного проема у контейнеров всех указанных типоразмеров должны быть не менее 1950 мм, а высота - не менее 2090 мм у контейнеров типоразмеров УУК-5У, УУК-3(5), УУК-3 и не менее 2280 мм - у контейнера типоразмера УУКП-3(5).

Размеры бокового дверного проема контейнеров типоразмеров УУКП-5(6), УУКП-5, УУК-5(6) и УУК-5 устанавливаются транспортными министерствами.

2.5. Размеры и расположение рымных узлов закрытых среднетоннажных контейнеров - по ГОСТ 18579-79 и приведенным на черт. 2-5, открытых среднетоннажных - по утвержденной конструкторской документации, автомобильных малотоннажных - по ГОСТ 22225-76.

Пункт 2.7. Примечание 2. Заменить слово: «Контейнеры» на «Крупнотоннажные контейнеры».

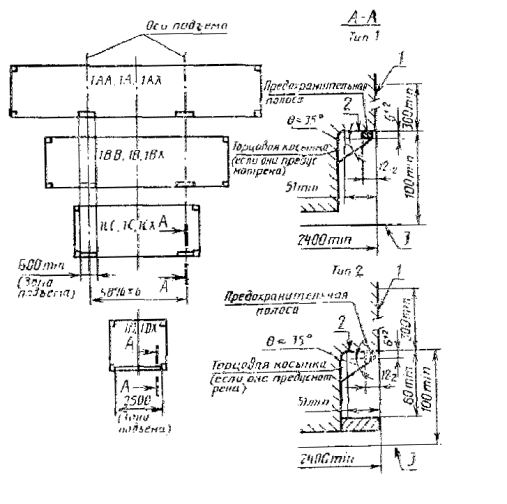

Пункт 2.8. Чертеж 8 заменить новым:

1 - часть стенки, включая выступающие заклепки и головки болтов, не должна отстоять от внутренней грани предохранительной полосы (планки, кромки) более чем на 12_-2 мм; 2 - полка балки в зоне контакта с лапой захвата должна быть плоской и горизонтальной и образовывать с предохранительной полосой прямой угол; 3 - нижняя поверхность нижних угловых фитингов

Черт. 8

(ИУС № 5 1988 г.)
