МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ
ПО СВЯЗИ И ИНФОРМАТИЗАЦИИ

СТАНДАРТ ОТРАСЛИ

ОСТ 45.145-2001

СОПРЯЖЕНИЕ ЦИФРОВЫХ АВТОМАТИЧЕСКИХ
ТЕЛЕФОННЫХ СТАНЦИЙ И ЦИФРОВЫХ СИСТЕМ
ПЕРЕДАЧИ

ПАРАМЕТРЫ СТЫКОВ ДЛЯ СКОРОСТИ ПЕРЕДАЧИ 2048 КБИТ/С,
МЕТОДИКА ИЗМЕРЕНИЙ

Москва - 2001

Предисловие

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием Ленинградским отраслевым точно-исследовательским институтом связи (ФГУП ЛОНИИС)

ВНЕСЕН Научно-техническим управлением и охраны труда Минсвязи России

2 УТВЕРЖДЕН Минсвязи России

3 ВВЕДЕН В ДЕЙСТВИЕ информационным письмом № 3153 от 3.05.2001 г.

4 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

1 Область применения. 2

2 Нормативные ссылки. 2

3 Определения, обозначения и сокращения. 2

4 Общие положения. 3

5 Параметры стыков цифровых АТС и цифровых систем передачи. 4

5.1 Параметры стыка А.. 4

5.2 Характеристики стыка синхронизации 2048 кГц (стык Y) 9

6 Методика измерений параметров. 10

6.1 Требования к метрологическому обеспечению.. 10

6.2 Методика измерений параметров стыка А цифровых АТС и цифровых систем передачи. 10

6.3 Методика измерений параметров стыка синхронизации 2048 кГц (стыка Y) цифровой АТС.. 16

Приложение А Метрологические характеристики стыка цифровых автоматических телефонных станций и цифровых систем передачи и испытательного оборудования. 16

Приложение Б Библиография. 17

Введение

Настоящий стандарт разработан с учетом Рекомендаций Международного союза электросвязи (МСЭ-Т) G.703, G.704, G.706, G.810-G.813, G.823, O.151, О.171 [1, 5-12] в части нормирования и измерений параметров стыков для скорости 2048 кбит/с.

СТАНДАРТ ОТРАСЛИ

СОПРЯЖЕНИЕ ЦИФРОВЫХ АВТОМАТИЧЕСКИХ ТЕЛЕФОННЫХ
СТАНЦИЙ И ЦИФРОВЫХ СИСТЕМ ПЕРЕДАЧИ

Параметры стыков для скорости передачи 2048 кбит/с, методика измерений

Дата введения 01. 08. 2001 г.

1 Область применения

Стандарт распространяется на цифровые автоматические телефонные станции и цифровые системы передачи.

Стандарт устанавливает требования к параметрам сопряжения цифровых автоматических телефонных станций и цифровых систем передачи в направлении других станций - параметры стыка для скорости передачи 2048 кбит/с (стык А) и параметры стыка синхронизации 2048 кГц (стык Y), а также методику измерения этих параметров.

Стандарт предназначен для разработчиков, изготовителей оборудования цифровых АТС, сотрудников сертификационных испытательных лабораторий и эксплуатационного персонала предприятий связи.

Настоящий стандарт не распространяется на требования к стыку Y в части максимальной ошибки временного интервала (МОВИ) и девиации временного интервала (ДВИ), так как они могут быть различными для соответствующих условий работы АТС и должны определяться специальными документами.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 22670-77 - Сеть связи цифровая интегральная. Термины и определения

ГОСТ 26886-86 - Стыки цифровых каналов передачи и групповых трактов первичной сети EACC. Основные параметры

ГОСТ 27285-87 - Параметры сопряжения коммутационных систем с цифровыми системами передачи

ОСТ 45.68-96 - Классификация и условные обозначения стыков (интерфейсов) цифровых станций местных телефонных сетей

ОСТ 45.90-96 - Стыки цифровых каналов и групповых трактов первичной сети взаимосвязанной сети связи Российской федерации. Методы испытания основных параметров

ОСТ 45.134-99 - Приборы для измерения дрожания и дрейфа фазы в цифровых сигналах электросвязи

3 Определения, обозначения и сокращения

3.1 Определения

В настоящем стандарте применяются следующие термины и определения:

3.1.1 Скорость передачи символов (цифрового канала электросвязи) - число символов цифрового сигнала электросвязи, передаваемых в единицу времени (по ГОСТ 2670).

3.1.2 Цифровой сигнал электросвязи - сигнал электросвязи, у которого каждый из представляющих параметров описывается функцией дискретного времени и конечным множеством возможных значений (по ГОСТ 22670).

Примечание - Элементы структуры сети связи, используемые дня операции только с цифровыми сигналами, приобретают соответствующие названия, например, цифровая линия передачи сигнала электросвязи, цифровой тракт электросвязи и т.д.

3.1.3 Синхронные цифровые сигналы электросвязи - цифровые сигналы электросвязи, у которых значащие моменты находятся в требуемом постоянном фазовом соответствии (по ГОСТ 22670).

3.1.4 Плезиохронные цифровые сигналы электросвязи - цифровые сигналы электросвязи, у которых значащие моменты появляются с номинально одинаковой скоростью, причем любые изменения скорости ограничены установленными пределами (по ГОСТ 22670).

3.1.5 Цикл временного объединения цифровых сигналов электросвязи (цикл) - совокупность примыкающих друг к другу интервалов времени, отведенных для передачи цифровых сигналов электросвязи, поступающих от различных источников, в которой каждому из этих сигналов выделен определенный интервал времени, положение которого может быть определено однозначно (по ГОСТ 22670).

3.1.6 Канальный интервал в цикле временного объединении цифровых сигналов электросвязи (канальный интервал) - интервал времени в цикле временного объединения цифровых сигналов электросвязи, отведенный для передачи сигнала, относящегося к одному цифровому каналу электросвязи (по ГОСТ 22670).

3.1.7 Интервал циклового синхросигнала в цикле временного объединения цифровых сигналов электросвязи - интервал времени в цикле временного объединения цифровых сигналов электросвязи, отведенный для передачи циклового синхросигнала (по ГОСТ 22670).

3.1.8 Интервал сверхциклового синхросигнала в цикле временного объединения цифровых сигналов электросвязи - интервал времени в цикле или в сверхцикле временного объединения сигналов электросвязи, отведенный для передачи сверхциклового синхросигнала (по ГОСТ 22670).

3.1.9 Сверхцикл временного объединения цифровых сигналов электросвязи - повторяющаяся совокупность примыкающих друг к другу циклов временного объединения цифровых сигналов электросвязи, в котором положение каждого из этих циклов определяется однозначно (по ГОСТ 22670).

3.1.10 Синхронизации цифровых сигналов электросвязи (синхронизация) - процесс установления и поддержания требуемых фазовых соотношений между значащими моментами двух или нескольких цифровых сигналов электросвязи (по ГОСТ 22670).

3.1.11 Синхронизм цифровых каналов электросвязи (синхронизм) - состояние, при котором значащие моменты двух или нескольких цифровых сигналов электросвязи плодятся в требуемых фазовых соотношениях (по ГОСТ 22670).

3.1.12 Цикловая синхронизация - процесс, при котором цикл генерируемый приемным устройством, имеет постоянное фазовое соотношение с циклом принятого сигнала, так что отдельные временные интервалы в каждом цикле могут быть определены однозначно (по ГОСТ 22670).

3.1.13 Цикловой синхросигнал - специальный сигнал, предназначенный для задания порядка отсчета временных интервалов в цикле временного объединения сигналов (согласно приложению к ГОСТ 22670).

3.1.14 Сверхцикловой синхросигнал - специальный сигнал, предназначенный для задания порядка отсчета циклов временного объединения сигналов в сверхцикле временного объединения этих сигналов (согласно приложению к ГОСТ 22670).

3.1.15 Затухание несогласованности - двадцать десятичных логарифмов отношения модуля суммы входного (выходного) сопротивления цепи и номинального сопротивления нагрузки к модулю разности этих сопротивлений.

3.1.16 Битовая ошибка - различие между символом в переданном цифровом сигнале и соответствующим символом в принятом цифровом сигнале [1].

3.1.17 Фазовое дрожание - кратковременные изменения значащих моментов цифрового сигнала относительно их идеальных позиций во времени с частотой более 10 Гц [2].

3.1.18 Дрейф фазы - долгосрочные изменения значащих моментов цифрового сигнала относительно их идеальных позиций во времени с частотой менее 10 Гц [2].

3.2 Обозначения и сокращения

МСЭ-Т - Международный союз электросвязи, сектор стандартизации в области связи;

АТС - автоматическая телефонная станция;

ГИС - генератор измерительных сигналов;

ЕИ - единичный (тактовый) интервал;

JIO - линейное окончание;

ПСП - псевдослучайная последовательность;

CГ - станционный генератор;

СИА - сигнал индикации аварии;

СО - станционное окончание;

СЦИ - синхронная цифровая иерархия;

ПЦИ - плезиохронная цифровая иерархия;

КИ - канальный интервал;

Линейный код НDВ-3 - код с повышенной плотностью единиц (high density bipolar);

CRC-4 - контроль с помощью циклического избыточного кода (cyclic redundancy check).

4 Общие положения

4.1 Варианты подключения к цифровой АТС цифровых систем передачи показаны на рисунке 1 [3].

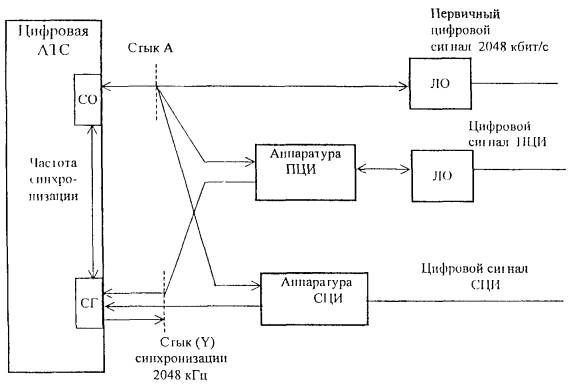

Рисунок 1

4.2 К АТС через стык А подключаются первичные групповые тракты для передачи сигналов со скоростью 2048 кбит/с (ГОСТ 26886), оборудование систем передачи плезиохронной цифровой иерархии (ПЦИ) и синхронной цифровой иерархии (СЦИ).

4.3 При приеме цифровой АТС по стыку А сигналов со скоростью передачи 2048 кбит/с, поступающих от первичных цифровых групповых трактов, из принимаемого сигнала выделяется тактовая частота 2048 кГц для принудительной синхронизации станционного генератора (СГ).

При приеме цифровой АТС по стыку А сигналов со скоростью передачи 2048 кбит/с, посыпающих от систем передачи СЦИ, тактовая частота для принудительной синхронизации станционного генератора принимается по стыку Y, электрические характеристики которого соответствуют требованиям ГОСТ 26886.

При приеме цифровой АТС по стыку А сигналов со скоростью передачи 2048 кбит/с, поступающих от систем передачи ПЦИ, тактовая частота для принудительной синхронизации станционного генератора может передаваться по стыку Y или выделяться из принимаемого по стыку А сигнала 2048 кбит/с.

Для синхронизации оборудования систем передачи от сигналов тактовой частоты станционного генератора цифровой АТС используются:

- сигналы, передаваемые по стыку А, для синхронизации первичных групповых фактов со скоростью передачи 2048 кбит/с и систем передачи ПЦИ;

- сигналы, передаваемые по стыку Y, для синхронизации систем передачи СЦИ и ПЦИ.

5 Параметры стыков цифровых АТС и цифровых систем передачи

5.1 Параметры стыка А

5.1.1 На стыке А используется цифровой сигнал в биполярном коде с высокой плотностью единиц 3-го порядка (код HDB-3).

Скорость передачи - 2048 кбит/с.

Допускаемое отклонение скорости передачи не более ± 0,1024 кбит/с.

Отклонение скорости передачи определяется точностью установки частоты и стабильностью первичного эталонного генератора данной сети синхронизации или тактового генератора ведущей по синхронизации АТС.

Примечания

1 Цифровая AТC по стыку А должна принимать цифровые сигналы с частотой (2048 ± 0,1024) кГц кроме стыков А, предназначенных для синхронизации станционного генератора цифровой АТС.

2 На стыках А, используемых для синхронизации генератора AТС от систем передачи ПЦИ, допускаемые отклонения скорости передачи не должны превышать полосы захвата синхронизации станционного генератора.

5.1.2 Тип линии - симметричная пара с волновым сопротивлением 120 Ом.

5.1.3 Сопротивление нагрузки - (120 ± 1,2) Ом.

5.1.4 Форма и параметры сигнала на выходе цифровой АТС, измеренные при сопротивлении нагрузки (120 ± 1,2) Ом:

- форма импульсов - прямоугольная с отклонениями, не превышающими шаблон рисунка 2, независимо от полярности напряжений;

- номинальное напряжение выходного импульса положительной или отрицательной полярности импульса - 3 В;

- пиковое напряжение любой полярности в отсутствие импульса на выходе цифровой АТС - не более 0,3 В;

- номинальная длительность импульса - 244 нс;

- отношение длительностей импульсов положительной и отрицательной полярности на уровне 0,5 номинальной амплитуды импульса - от 0,95 до 1,05;

- отношение амплитуд импульсов положительной и официальной полярности в середине тактового интервала - от 0,95 до 1,05.

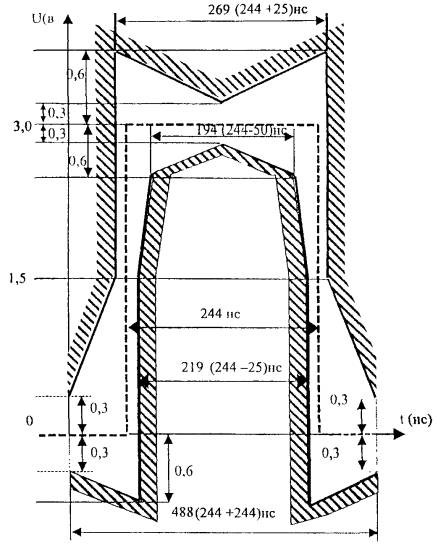

Рисунок 2 - Шаблон формы импульса

5.1.5 Затухание несогласованности относительно выходного сопротивления 120 Ом должны быть не менее [4]:

6 дБ - в диапазоне частот от 51 до 102 кГц;

8 дБ - в диапазоне частот от 102 до 3072 кГц.

5.1.6 Затухание несогласованности относительно выходного сопротивления 120 Ом должно быть не менее [5]:

12 дБ - в диапазоне частот от 51 до 102 кГц;

18 дБ - в диапазоне частот от 102 до 2048 кГц;

14 дБ - в диапазоне частот от 2048 до 3072 кГц.

5.1.7 Структура цикла цифрового сигнала на стыке А

5.1.7.1 Цикл содержит 256 бит. Частот повторения циклов - 8000 Гц.

5.1.7.2 Сигналы цикла передаются с временным объединением сигналов 32 канальных интервалов (КИ).

5.1.7.3 Канальный интервал содержит 8 разрядов (Р1,...Р8) для передачи сигналов.

5.1.7.4 Канальные интервалы, нумеруются КИ0, КИ1,...КИ31. Скорость передачи сигналов в канальном интервале - 64 кбит/с.

5.1.7.5 Основное назначение канальных интервалов:

- передача сигналов цикловой синхронизации (КИ0);

- передача коммутируемых сигналов (КИ1,...КИ15 и КИ17,...КИ31);

- передача сигналов сигнализации (КИ16).

Примечания

1 При необходимости канальные интервалы КИ1,...КИ15 и КИ17,...КИ31 могут быть использованы как дополнительные каналы сигнализации, для передачи сигналов технической эксплуатации и другой вспомогательной информации.

2 При отсутствии необходимости в сигнализации канальный интервал КИ16 может быть использован для передачи коммутируемых сигналов.

5.1.7.6 Содержимое канального интервала КИ0 различно в двух последовательных циклах. В одном из двух циклов передается цикловой синхросигнал - 0011011 в разрядах Р2,...Р8, в другом цикле (не содержащем синхросигнал) передаются сигналы, использование которых определено в таблице 1 [6].

Таблица 1 - Назначение разрядов P1,...P8 канала КИ0

Номер разряда

Р1

Р2

Р3

Р4

Р5

Р6

Р7

Р8

Цикл, содержащий цикловой синхросигнал

Si

0

0

1

1

0

1

1

Цикл, не содержащий цикловой синхросигнал

Si

1

А

Sa4

Sa5

Sa6

Sa7

Sa8

P1 (Si) - Разряд зарезервирован для международного использования.

Возможное использование определено в 5.1.7.7.

В разряде Р2 цикла, не содержащего цикловой синхросигнал, всегда передается "1" для того, чтобы избежать имитации ложного синхросигнала.

Разряд Р3 (А) - аварийная индикация дальнего конца.

При отсутствии аварийного состояния в разряде Р3 устанавливается значение "0".

При обнаружении аварии в разряде Р3 устанавливается значение "1".

Р4...Р8 (Sа4...Sа8) - дополнительные свободные разряды, использование которых может быть следующим:

- разряд Sа4 может быть использован в качестве разряда сообщения канала данных для контроля, технического обслуживания и контроля параметров;

- один из разрядов Sа4...Sа8 может быть использован для передачи сообщений о приоритете и качестве источника сигнала сетевой тактовой синхронизации;

- возможны другие варианты использования разрядов Sа4...Sа8;

- разряды Sа4...Sа8 (если не используются) должны быть установлены в состояние "1" на линиях, пересекающих государственную границу.

5.1.7.7 Использование разряда Р1 канального интервала КИ0 может быть следующим:

- передача сверхциклового синхросигнала для контроля по циклическому коду (СRC-4) в соответствии с таблицей 2;

- передача и прием сообщений о приоритете и качестве источника сигнала тактовой сетевой синхронизации в соответствии с таблицей 3;

- возможны другие варианты использования разряда Р1.

Примечания

1 CRC-4 - контроль с помощью циклического избыточного кода (cyclic redundancy cheek).

2 В случае использования контроля по циклическому коду (по ГОСТ 27285) на приеме и передаче осуществляется деление последовательности 8 циклов цифрового сигнала на образующий полином Х4 + Х + 1, а остаток от деления передается для обнаружения ошибок. Кроме того, на удаленное окончание передается информация об обнаружении ошибок в принимаемом сигнале.

3 Если контроль по циклическому коду (CRC-4) не осуществляется, но используется передача сообщений о приоритете и качестве источника сетевой тактовой синхронизации, сверхцикловой синхросигнал передается.

4 Если не используются перечисленные выше варианты применения разряда P1 или при сопряжении цифровой АТС с линиями, пересекающими государственную границу, в разряде Р1 передается "1".

Таблица 2 - Структура сверхцикла по канальному интервалу КИ0

Наименование

Часть сверхцикла

Номер цикла

Разряды с 1 по 8

Р1

Р2

Р3

Р4

P5

P6

P7

P8

Сверхцикл

I

0

C1

0

0

1

1

0

1

1

1

0

1

А

Sa41

Sa51

Sa61

Sa71

Sa81

2

C2

0

0

1

1

0

1

1

3

0

1

А

Sa42

Sa52

Sa62

Sa72

Sa82

4

C3

0

0

1

1

0

1

1

5

1

1

А

Sa43

Sa53

Sa63

Sa73

Sa83

6

С4

0

0

1

1

0

1

1

7

0

1

А

Sa44

Sa54

Sa64

Sa74

Sa84

II

8

C1

0

0

1

1

0

1

1

9

1

1

А

Sa41

Sa51

Sa61

Sa71

Sa81

10

C2

0

0

1

1

0

1

1

11

1

1

А

Sa42

Sa52

Sa62

Sa72

Sa82

12

C3

0

0

1

1

0

1

1

13

Е

1

А

Sa43

Sa53

Sa63

Sa73

Sa83

14

C4

0

0

1

1

0

1

1

15

Е

1

А

Sa44

Sa54

Sa64

Sa74

Sa84

Е - сигналы, указывающие на обнаружение ошибок

Sa4Sa8 - свободные разряды (см. таблицу 1)

S1S4 - остаток от деления на образующий полином (5.1.7.7, примечание 1)

А - аварийная индикация дальнего конца (см. таблицу 1).

Цифровая АТС должна сохранять работоспособность при любом соотношении временных положений начала отсчета циклов в принимаемом сигнале, структура которых определена в таблице 2, и начала отсчета циклов для каналов сигнализации [6].

Таблица 3 - Расположение разрядов сообщения о приоритете и качестве источника сигнала тактовой сетевой синхронизации

Структура сообщения San1, San2, San3, San4

Приоритет и качество источника сигнала тактовой синхронизации

0 0 0 0

Приоритет и уровень качества неизвестен

0 0 0 1

Резерв

0 0 1 0

Первый приоритет, качество - эталонный генератор с параметрами по [7]

0 0 1 1

Резерв

0 1 0 0

Второй приоритет и качество - синхронизируемый генератор с параметрами по [8]

0 1 0 1

Резерв

0 1 1 0

Резерв

0 1 1 1

Резерв

1 0 0 0

Третий приоритет и качество - синхронизируемый генератор с параметрами по [8]

1 0 0 1

Резерв

1 0 1 0

Резерв

1 0 1 1

Четвертый приоритет и качество - внутренний генератор с параметрами по [9]

1 1 0 0

Резерв

1 1 0 1

Резерв

1 1 1 0

Резерв

1 1 1 1

Недопустимо использование для синхронизации

n - номер разряда в канальном интервале КИ 0 цикла, не содержащего синхросигнал, отведенный для передачи сообщения о приоритете и качестве источника сигнала сетевой тактовой синхронизации. Причем, n может принимать значения 4, 5, 6, 7 или 8 в зависимости от выбора персонала (т.е. только один Sa разряд).

5.1.7.8 Структура сверхциклового синхросигнала, используемого для контроля по циклическому коду, имеет вид - 001011.

Сверхцикловой синхросигнал передается в циклах с номерами 1, 3, 5, 7, 9 и 11.

5.1.8 Параметры цикловой синхронизации

5.1.8.1 Критерием нарушения цикловой синхронизации является обнаружение ошибки в трех синхросигналах подряд или обнаружение три раза подряд отсутствия "единицы" в разряде Р2 канального интервала КИ0 в циклах, не содержащих цикловой синхросигнал. Цикловая синхронизация также считается нарушенной при невозможности достижения сверхцикловой синхронизации по циклическому коду за 8 мс или при превышении установленного числа ошибочных сообщений в циклическом коде [10].

5.1.8.2 Критерием восстановления цикловой синхронизации является регистрация следующих событий в трех последовательных циклах:

- наличие неискаженного циклового синхросигнала в цикле (n);

- отсутствие циклового синхросигнала в цикле (n+1), при этом разряд Р2 должен иметь значение "единицы";

- наличие неискаженного синхросигнала в цикле (n+2).

Невыполнение критериев восстановления цикловой синхронизации хотя бы по одному из указанных признаков приводит к продолжению поиска оборудованием стыка состояния цикловой синхронизации начиная с цикла (n+2).

При осуществлении контроля по циклическому коду (CRC-4), если после восстановления цикловой синхронизации сверхцикловая синхронизация по циклическому коду (CRC-4) не достигнута за 8 мс (приняты не менее двух сверхцикловых синхросигналов), то должно считаться, что цикловая синхронизация получена за счет ложного циклового синхросигнала и должен быть осуществлен новый поиск цикловой синхронизации.

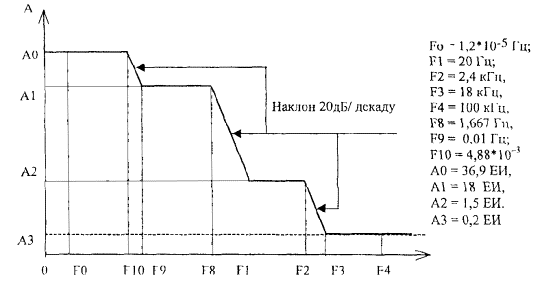

5.1.9 Размах допускаемого синусоидального изменения фазы цифрового сигнала (фазовое дрожание и дрейф фазы) на входе цифровой АТС, при котором обеспечивается отсутствие ошибок в цифровом потоке внутри AТC, должен быть не более значений, определяемых шаблоном рисунка 3 [11].

А - полный размах синусоидального фазового дрожания и дрейфа фазы принимаемого цифрового сигнала (логарифмическая шкала), измеренный в единичных интервалах (ЕИ). Значение одного ЕИ - 488 нс.

F - частота синусоидального фазового дрожания и дрейфа фазы принимаемого цифрового сигнала (логарифмическая шкала), измеренная в Гц (кГц).

Рисунок 3

5.1.10 Оборудование стыка цифровых АТС и цифровых систем передачи должно работать без ошибок в цифровом потоке внутри станции при скачке фазы сигнала на входе цифровой АТС менее 1/8 ЕИ.

5.1.11 Затухание сигналов между оборудованием цифровых систем передачи и входом цифровой АТС на частоте 1024 кГц должно быть в диапазоне от 0 дБ до 6 дБ.

5.1.12 Отношение сигнал/помеха, при котором цифровая АТС работает без ошибок, должно быть не более 18 дБ.

Сигнал интерференционной помехи, воздействующей на входной сигнал, представляет собой сигнал в коде НDB-3 со скоростью передачи, допустимой на стыке, но асинхронный по отношению к входному полезному сигналу. Двоичное содержание сигнала интерференционной помехи - псевдослучайная последовательность (215-1) битов.

5.1.13 Размах фазового дрожания сигнала на выходе цифровой АТС, измеренный с использованием полосового фильтра с граничными частотами 20 Гц и 100 кГц и спадом логарифмической амплитудно-частотной характеристики 20 дБ на декаду [12], не должен превышать 0,05 ЕИ.

Для подстанций размах фазового дрожания выходного сигнала, измеренный с использованием полосового фильтра с граничными частотами 20 Гц и 100 кГц и спадом логарифмической амплитудно-частотной характеристики 20 дБ на декаду, - менее 0,1 ЕИ.

5.1.14 Параметры аварийной сигнализации

5.1.14.1 Устройства диагностирования цифровой АТС на стыке А должны обнаруживать следующие аварийные состояния [13]:

- отсутствие принимаемого сигнала на входе цифровой AТC, если данное аварийное состояние не обнаруживается при нарушении цикловой синхронизации;

- нарушение цикловой синхронизации;

- коэффициент ошибок в цикловом синхронизаторе (без использования контроля по циклическому коду) более чем 1×10-3;

Примечание - При коэффициенте ошибок в цикловом синхросигнале менее 1×10-4 вероятность аварийного сигнала "повышенный коэффициент ошибок" не должна превышать 1×10-6. При коэффициенте ошибок в цикловом синхросигнале более 1×10-3 в течение 4-5 с вероятность выработки аварийного сигнала "повышенный коэффициент ошибок" должна быть не менее 0,95. Вероятность снятия аварийного сигнала при коэффициенте ошибок менее 1×10-4 в течение 4-5 с должна быть более 0,95.

- ошибки по циклическому коду (при контроле по циклическому коду);

5.1.14.2 Устройства диагностирования цифровой АТС на стыке А должны обеспечивать прием следующих аварийных сигналов:

- сигнал извещения об аварии на удаленном конце;

- сигнал индикации аварии (СИА), представляющий непрерывный поток "единиц" со скоростью 2048 кбит/с.

5.1.14.3 При обнаружении хотя бы одного из аварийных состояний (нарушение цикловой синхронизации, отсутствие принимаемого сигнала, повышенный коэффициент ошибок) должен передаваться сигнал индикации об аварии на удаленный конец в виде "единицы" в Р3 в канальном интервале КИ0 в циклах, не содержащих цикловой синхросигнал.

5.1.14.4 Цифровая АТС должна исключать из работы каналы отказавшей цифровой системы передачи и формировать аварийные сигналы персоналу, эксплуатирующему цифровую АТС.

5.2 Характеристики стыка синхронизации 2048 кГц (стык Y)

5.2.1 Частота выходного сигнала - 2048 кГц с отклонениями скорости передачи, не превышающими полосу захвата синхронизации станционного генератора.

5.2.2 Тип линии - симметричная пара с волновым сопротивлением 120 Ом.

5.2.3 Форма и параметры импульсов на выходе цифровой АТС при сопротивлении нагрузки (120 ± 1,2) Ом:

- максимальное значение напряжения - 1,9 В;

- минимальное значение напряжения - 1,0 В;

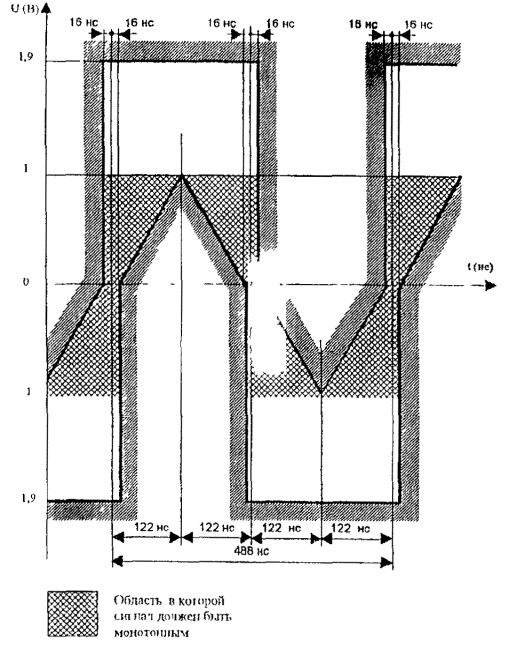

- форма импульсов на выходе АТС должна укладываться в пределы шаблона, указанного на рисунке 4.

Рисунок 4

5.2.4 Максимальное значение размаха фазового дрожания сигнала на выходе цифровой АТС - не более 0,05 ЕИ, измеренное с использованием полосового фильтра с граничными частотами 20 Гц и 100 кГц и спадом логарифмической амплитудно-частотной характеристики 20 дБ на декаду.

5.2.5 Затухание сигналов между оборудованием цифровых систем передачи и входом синхронизации цифровой АТС на частоте 2048 кГц должно быть в диапазоне от 0 дБ до 6 дБ.

5.2.6 Затухание несогласованности по отношению к входному сопротивлению 120 Ом на частоте 2048 кГц должно быть более 15 дБ.

6 Методика измерений параметров

6.1 Требования к метрологическому обеспечению

6.1.1 При испытаниях должны применяться как специализированные, так и средства измерений общего назначения. При выборе средств измерений следует отдавать предпочтение специализированным измерительным системам, обеспечивающим возможность проведения всех измерений.

Требования к средствам измерений приведены в приложении А.

6.1.2 Применяемые при испытаниях средства измерений должны иметь эксплуатационную техническую документацию и пройти метрологическую поверку в установленном порядке. Запрещается применять средства измерения с истекшим сроком поверки.

6.1.3 Измерения проводятся в нормальных климатических условиях по ГОСТ 22261.

6.2 Методика измерений параметров стыка А цифровых АТС и цифровых систем передачи

6.2.1 Измерение скорости передачи сигнала на выходе цифровой АТС по 5.1.1.

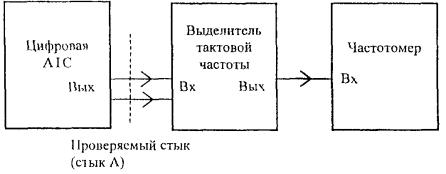

Измерение скорости передачи цифрового сигнала проводится путем измерения выделенной тактовой частоты цифрового сигнала с выхода АТС в соответствии с рисунком 5.

Рисунок 5

В качестве выделителя тактовой частоты может использоваться сетевой тестер или любой анализатор ИКМ сигнала, с возможностью выделения тактовой частоты. Измерение выделенной частоты проводят с помощью электронно-счетного частотомера.

Скорость передачи должна соответствовать значению, указанному в 5.1.1.

6.2.2 Измерение параметров формы импульсов на выходе цифровой АТС по 5.1.4

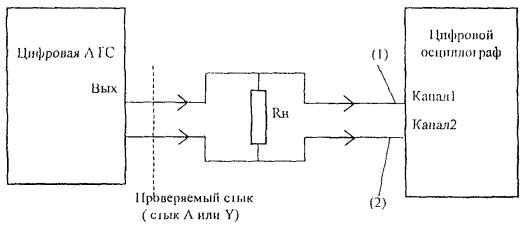

Измерение параметров формы импульсов проводят с помощью цифрового осциллографа по схеме рисунка 6 на сопротивлении нагрузки равном (120 ± 2) Ом.

(1), (2) - пробники осциллографа;

RН - сопротивление нагрузки

Рисунок 6

Измерение проводится цифровым осциллографом с функцией математической обработки сигналов (режим вычитания). Контролируют форму импульсов как положительной, так и отрицательной полярности путем сравнения изображения на экране осциллографа с шаблоном, приведенным на рисунке 2.

При этом проверяются:

- значения напряжений импульсов положительной и отрицательной полярностей;

- пиковое напряжение в паузе в отсутствие импульса положительной и отрицательной полярности;

- длительность импульса на уровне 0,5 амплитуды импульса;

- отношение напряжений импульсов положительной и отрицательной полярности по середине длительности импульсов;

- отношение длительностей импульсов положительной и отрицательной полярности на уровне 0,5 номинальной амплитуды импульса.

Форма импульса на выходе проверяемого стыка должна укладываться в шаблон рисунка 2.

6.2.3 Анализ структуры цикла сигнала на стыке А по 5.1.7

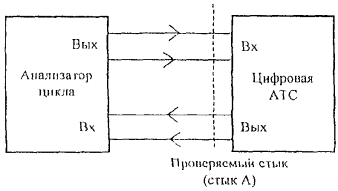

Проверка структуры цикла проводится по схеме, приведенной на рисунке 7.

Рисунок 7

Анализатор цикла используется как генератор цифрового сигнала, обеспечивающий параметры в соответствии с 5.1.1, 5.1.2, 5.1.4 и 5.1.7.

Проверка структуры цикла проводится сравнением структуры цикла сигнала на стыке цифровой АТС и системами передачи (5.1.7) с показаниями анализатора цикла.

6.2.4 Проверка функционирования цикловой синхронизации на стыке А по 5.1.8

Проверка функционирования цикловой синхронизации проводится по схеме, приведенной на рисунке 7. С помощью анализатора цикла вносится искажение циклового синхросигнала или вводятся ошибки в сверхцикловой синхросигнал (CRC-4) (в том случае, если оборудование АТС по стыку осуществляет контроль по циклическому коду) в соответствии с таблицей 4.

Контроль правильности функционирования цикловой синхронизации проводится по аварийным сообщениям персоналу и по сигналу извещения об аварии, передаваемому на удаленный конец (Р3 канального интервала КИ0 в циклах, не содержащих цикловой синхросигнал) на входе анализатора цикла.

6.2.5 Проверка режима контроля по циклическому коду на стыке А по 5.1.7

Проверка режима контроля по циклическому коду проводится по схеме, приведенной на рисунке 7. С помощью анализатора цикла вводятся ошибки в цифровой сигнал, подаваемый на вход испытываемого стыка.

При проверке режима контроля по циклическому коду на стыке А проверяется соответствие введенных и обнаруженных ошибок и наличие сигналов, указывающих на обнаружение ошибок (Е - сигналов), соответствующих таблице 2. Контроль сигналов, указывающих на обнаружение ошибок, проводится анализатором цикла.

6.2.6 Измерение затухания несогласованности относительно выходного сопротивления 120 Ом по 5.1.5

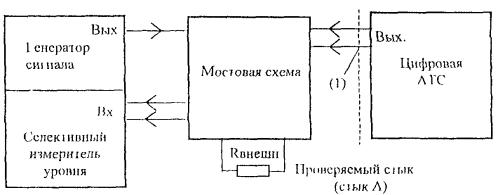

Измерение затухания несогласованности относительно выходного сопротивления проводится по схеме, приведенной на рисунке 8.

Rвнешн. = (120 ± 0,3) Ом

(1) - измерительный кабель длиной не более 0,3 м.

Рисунок 8

Таблица 4

Сигнал на входе испытываемого стыка

Функционирование оборудования испытываемого стыка

Передача сигнала извещения об аварии

Нарушение цикловой синхронизации

Нет искажений циклового синхросигнала

Нормальная работа

Нет извещения,

Р3=0

Искажены 2 цикловых синхросигнала из 4

Отсутствие нарушения цикловой синхронизации (повышенный коэффициент ошибок)

Р3=1

Искажены 3 цикловых синхросигнала из 4

Нарушение цикловой синхронизации

Р3=1

Нет искажений циклового синхросигнала

Нормальная работа

Heт извещения,

Р3=0

Искажен Р2 в цикле, не содержащем синхросигнал (Р2=0)

Нарушение цикловой синхронизации

Р3=1

Нет искажений циклового синхросигнала и Р2=1

Нормальная работа

Р3=0

Искажены 2 из 4 сверхцикловых синхросигнала (СRС)

Нормальная работа

Р3=0

Искажены 3 из 4 сверхцикловых синхросигнала (СRС)

Нарушение цикловой синхронизации

Р3=1

Нет искажений циклового и сверхциклового синхросигналов

Нормальная paботa

Р3=0

Восстановление цикловой синхронизации

Искажены 3 цикловых синхросигнала из 4

Нарушение цикловой синхронизации

Р3=1

Искажены 2 цикловых синхросигнала из 4

Отсутствие нарушения цикловой синхронизации (повышенный коэффициент ошибок)

Р3=1

Нет искажений циклового синхросигнала

Нормальная работа

Р3=0

Искажены 3 из 4 сверхцикловых синхросигнала (СRС)

Нарушение цикловой синхронизации

Р3=1

Искажены 2 из 4 сверхцикловых синхросигнала (СRС)

Нормальная работа

Р3=0

Нет искажений циклового и сверхциклового синхросигналов

Нормальная работа

Р3=0

Выход цифровой АТС по проверяемому стыку А включен в измерительное плечо мостовой схемы. При подаче сигналов от генератора в одну из диагоналей мостовой схемы селективным измерителем уровня, который включен в другую диагональ мостовой схемы, измеряются уровни сигналов, характеризующие затухание несогласованности в диапазоне частот от 51 до 3072 кГц.

Измерение затухания несогласованности проводится на частотах: 51, 70, 102, 500, 1000, 2048 и 3072 кГц.

Измеренные значения затухания несогласованности должны соответствовать значениям, указанным в 5.1.5.

При отсутствии мостовых схем допускается проводить измерение согласно 7.1.3 ОСТ 45.90, но данный метод является менее точным.

6.2.7 Измерение затухания несогласованности относительно входного сопротивления 120 Ом по 5.1.6

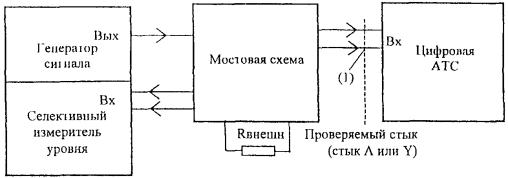

Измерение затухания несогласованности относительно входного сопротивления 120 Ом проводится по схеме, приведенной на рисунке 9.

Rвнешн. = (120 ± 0,3) Ом

(1) - измерительный кабель длиной не более 0,3 м.

Рисунок 9

Вход цифровой АТС по проверяемому стыку включен в измерительное плечо мостовой схемы. При подаче сигналов от генератора в одну диагональ мостовой схемы селективным измерителем уровня, который подключен к другой диагонали мостовой схемы, измеряются уровни сигналов, характеризующие затухание несогласованности в диапазоне частот от 51 до 3072 кГц.

Измерение затухания несогласованности проводится на частотах: 51, 70, 102, 500, 1000, 2048, 3072 кГц.

Измеренные значения должны соответствовать значениям, указанным в 5.1.6.

При отсутствии мостовых схем допускается проводить измерение согласно 7.2.1 ОСТ 45.90, но данный метод является менее точным.

6.2.8 Проверка устойчивости работы цифровой АТС к фазовому дрожанию входного цифрового сигнала по 5.1.9

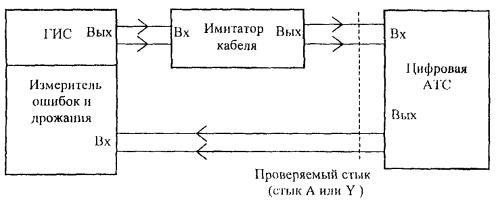

Проверка устойчивости работы АТС к фазовому дрожанию входного цифрового сигнала проводится по схеме, приведенной на рисунке 10. При этом проводится измерение максимального значения синусоидального фазового дрожания сигнала на входе цифровой АТС, которое не вызывает появления ошибок в оборудовании испытываемого стыка, и при котором не возникает ложных срабатываний аварийной сигнализации на стыке А.

Рисунок 10

С выхода ГИС цифровой сигнал с фазовым дрожанием через имитатор кабеля подается на вход проверяемого стыка.

Фазовое дрожание вводится с частотами от 10 Гц до 100 кГц.

Цифровая АТС производит коммутацию произвольно выбранного канального интервала (например КИ1) цифрового сигнала. Тестовая последовательность, передаваемая с выхода ГИС в выбранном канальном интервале, - псевдослучайная последовательность (215-1) [14].

Размах фазового дрожания с выбранной частотой на выходе ГИС увеличивается до появления ошибок в проверяемом канале цифрового сигнала, фиксируемых измерителем ошибок и дрожания.

Измеренные максимальные значения фазового дрожания, которые не вызывают ошибок в проверяемом канале цифрового сигнала, должны быть выше значений, указанных в 5.1.9 (рисунок 3).

Измерение проводится при затухании 0 дБ и 6 дБ, которое вносится имитатором кабеля.

6.2.9 Проверка устойчивости работы цифровой АТС к фазовым скачкам входного цифрового сигнала по 5.1.10

Измерение максимального значения фазового скачка цифрового сигнала на входе цифровой АТС, который не вызывает появление ошибок или ложных срабатываний аварийной сигнализации на испытываемом стыке проводится по схеме, приведенной на рисунке 11.

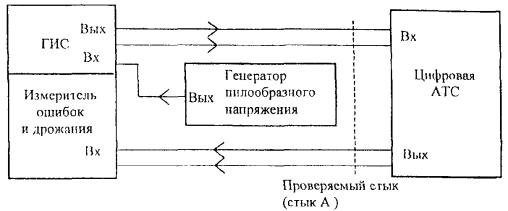

Фазовые скачки в цифровой сигнал вводятся путем подачи сигнала пилообразного напряжения на вход внешней модуляции ГИС. Амплитуда модулирующего напряжения устанавливается такой, чтобы размах фазового скачка был равен (61 ± 3) нс. Частота модулирующего сигнала должна быть не более 1 кГц.

Цифровая АТС производит коммутацию выбранного канала цифрового сигнала. В качестве тестового сигнала, передаваемого в выбранном канале, используется псевдослучайная последовательность (215-1). Цифровая АТС должна работать без появления ошибок или ложных срабатываний аварийной сигнализации.

Рисунок 11

6.2.10 Проверка устойчивости работы цифровой АТС к затуханию входного сигнала по 5.1.11

Измерение максимального значения затухания сигнала на входе цифровой АТС, которое не вызывает появления ошибок или ложных срабатываний аварийной сигнализации на испытываемом стыке А, проводится по схеме, приведенной на рисунке 10.

ГИС работает без введения фазового дрожания цифрового сигнала. Затухание, вносимое имитатором кабеля увеличивается до появления ошибок в выбранном канале. В качестве честного сигнала в выбранном канале цифрового сигнала используется псевдослучайная последовательность (215-1). Цифровая АТС осуществляет коммутацию выбранного канала цифрового сигнала.

Измеренное затухание должно быть не менее 6 дБ (на частоте 1024 кГц).

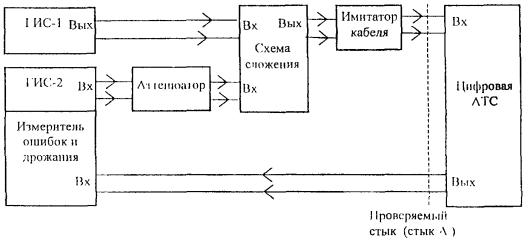

6.2.11 Проверка устойчивости работы цифровой АТС к влиянию интерференционной помехи по 5.1.12

Проверка устойчивости работы цифровой АТС к влиянию интерференционной помехи осуществляется по схеме, приведенной на рисунке 12.

ГИС-1 - источник полезного сигнала.

ГИС-2 - источник сигнала помехи (асинхронный по отношению к ГИС-1)

Рисунок 12

В качестве сигнала помехи используется псевдослучайная последовательность (215-1).

Сигнал от ГИС-1 подается на схему сложения непосредственно, a сигнал от ГИС-2 подается на схему сложения через аттенюатор, позволяющий установить уровень помехи, при котором цифровая АТС работает без ошибок, измеряемых с помощью измерителя ошибок.

Схема сложения измерительного сигнала с сигналом помехи не должна приводить к искажениям цифрового сигнала.

Входное и выходное сопротивление ГИС-1, ГИС-2 и измерителя ошибок, а также код, амплитуда и скорость передачи сигнала устанавливаются в соответствии с 5.1.1; 5.1.2 и 5.1.4 настоящего стандарта.

Измерение должно проводиться при следующих условиях:

а) амплитуда сигнала вырабатываемого ГИС-1 - 3,3 В (+10 % номинального напряжения), затухание, вносимое имитатором кабеля - 0 дБ;

б) амплитуда сигнала вырабатываемого ГИС-1 - 2,7 В (-10 % номинального напряжения), затухание, вносимое имитатором кабеля - 6 дБ.

Уровень помехи с помощью аттенюатора увеличивается до появления ошибок.

Измеренное затухание интерференционной помехи, воздействующей на сигнал, при котором цифровая АТС работает без ошибок, должно быть не более 18 дБ.

Примечание - При отсутствии в ГИС-1 регулировки амплитуды выходного сигнала возможна установка в схеме дополнительного имитатора кабеля, обеспечивающего амплитуду на входе схемы сложения - 2,7 В (-10 % номинального напряжения).

6.2.12 Измерение размаха фазового дрожания сигнала на выходе цифровой АТС (стык А) по 5.1.13

Измерение размаха фазового дрожания сигнала на выходе цифровой АТС по стыку А проводится по схеме, приведенной на рисунке 10. Фазовое дрожание сигнала на выходе ГИС отсутствует. Затухание на выходе имитатора кабеля - 0 дБ. Измеритель ошибок и дрожания включен в режим с использованием полосового фильтра с граничными частотами 20 Гц и 100 кГц и спадом амплитудно-частотной характеристики 20 дБ на декаду. Выход цифровой АТС по стыку А подключают к симметричному входу измерителя дрожания и ошибок.

Результат измерения должен соответствовать значению, приведенному в 5.1.13.

6.2.13 Проверка параметров аварийной сигнализации цифровой АТС на стыке А по 5.1.14

Проверка параметров аварийной сигнализации цифровой АТС на стыке А проводится по схеме, приведенной на рисунке 7. От анализатора цикла к цифровой АТС передастся цифровой сигнал. Анализатор цикла имитирует аварийные сигналы и аварийные состояния на входе цифровой АТС по испытываемому стыку. Извещение об аварии на удаленный конец, посылаемое цифровой АТС, фиксируется анализатором цикла. Проверка параметров аварийной сигнализации осуществляется в соответствии с таблицей 5.

Таблица 5 - Аварийные состояния, аварийные сигналы и последующие действия

Обнаруженные неисправности и аварийные сигналы.

Последующие действия

Индикация об аварии на удаленное окончание.

Индикация прекращения обслуживания

Индикация аварии, требующая срочного вмешательства персонала.

Передача СИА на ступень коммутации.

Отсутствие входного сигнала

Да

Да

Да

Да

Нарушение цикловой синхронизации

Да

Да

Да

Да

Повышенный коэффициент ошибок

Да

Да

Да

Да

С удаленного окончания принято извещение об аварии

-

Да

Да

-

Принят сигнал индикации аварии

Да

Да

-

Да

"Да" означает, что действие должно быть предпринято.

6.3 Методика измерений параметров стыка синхронизации 2048 кГц (стыка Y) цифровой АТС

6.3.1 Измерение частоты сигнала на выходе синхронизации цифровой АТС (стык Y) по 5.2.1

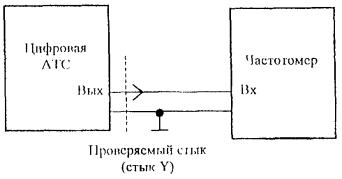

Измерение проводится по схеме, приведенной на рисунке 13.

Рисунок 13

Измерение частоты проводят с помощью электронно-счетного частотомера. Измеренное значение должно соответствовать значению, приведенному в 5.2.1.

6.3.2 Измерение размаха фазового дрожания сигнала на выходе синхронизации цифровой АТС (стык Y) по 5.2.4

Измерение размаха дрожания фазы сигнала на выходе цифровой АТС на стыке Y проводится измерителем ошибок и дрожания по схеме, приведенной на рисунке 10. Фазовое дрожание сигнала на выходе ГИС отсутствует. Затухание на выходе имитатора кабеля - 0 дБ. Измеритель ошибок и дрожания включен в режим с использованием полосового фильтра с граничными частотами 20 Гц и 100 кГц и спадом амплитудно-частотной характеристики 20 дБ на декаду. Выход цифровой АТС по стыку Y подключают к симметричному входу измерителя дрожания и ошибок.

Результат измерения должен соответствовать значению, приведенному в 5.2.4.

6.3.3 Измерение параметров формы импульсом на выходе цифровой АТС по стыку Y

Измерение параметров формы импульсов на выходе цифровой АТС по стыку Y проводят по схеме рисунка 6 на сопротивлении нагрузки равном (120 ± 1,2) Ом.

Измеренная форма импульса на выходе цифровой АТС по проверяемому стыку должна соответствовать шаблону, приведенному на рисунке 4.

6.3.4 Измерение затухания несогласованности на входе синхронизации цифровой АТС (стыкY) относительно сопротивления 120 Ом по 5.2.6

Измерение затухания несогласованности относительно входного сопротивления 120 Ом проводится по схеме, приведенной на рисунке 9 на частоте 2048 кГц. Результат измерения должен соответствовать значению, приведенному в 5.2.6.

Приложение А

(справочное)

Метрологические характеристики стыка цифровых автоматических телефонных станций и цифровых систем передачи и испытательного оборудования

А.1 Метрологические характеристики стыка цифровых АТС и цифровых систем передачи, допустимые отклонения и рекомендуемые средства измерений приведены в таблице А1.

Таблица А1

Наименование характеристики или параметра

Диапазон значений параметров и допустимые отклонения

Рекомендуемый тип средства измерений

Амплитуда сигнала на выходе АТС с частотой 2048 кГц

(3 ± 0,3) В

Осциллограф цифровой с дифференциальным входом или два канала в режиме математической обработки сигналов, погрешность измерения менее ±1 %

Частота

2048 кГц ± 0,1024 кГц

Погрешность 5×10-7×f

Частотомер ЧЗ-63/1

Параметры сигнала на входе измерителя уровня:

диапазон частот

51 кГц...3072 кГц

Селективный измеритель уровня PSM-137

(Wandel & Goltеrmann)

диапазон измерений уровня

от -100 дБ до +30 дБ

погрешность измерения уровня

±0,5 дБ

ИКМ - сигнал



Сетевой тестер ANT-20

(Wandel & Goltermarm)

с режимом использования полосового фильтра с граничными частотами 20 Гц и 100 кГц и наклонами амплитудно-частотной характеристики 20 дБ на декаду. Может быть использован в качестве ГИС (ГИС-1) и измерителя ошибок

Скорость передачи

2 Мбит/с

Формирование ПСП

211-1, 215-1

Диапазон размаха дрожания

0...20 ЕИ

Частота внутреннего генератора дрожания

1 Гц...100 кГц

ИКМ - сигнал



Анализатор цифровых сетей SunSet Ele Sunrise Telecom

Может быть использован в качестве анализатора цикла и ГИС-2.

Скорость передачи

2 Мбит/с

Анализ цикловой структуры, имитация неисправностей и внесение ошибок, формирование ПСП, возможность передачи неструктурированной последовательности 215-1.

Структура цикла в соответствии с 5.1.7 настоящего стандарта

Допускается использование средств измерений аналогичного назначения. Погрешности измерений не должны превышать значений, указанных в таблице А1.

А.2 Метрологические характеристики сигналов, воздействующих на оборудование, приведены в таблице А2.

Таблица А2

Наименование характеристики или параметра

Диапазон значений и допустимых отклонений

Рекомендуемое испытательное оборудование

Сигнал пилообразной формы



Генератор сигналов Г6-33

Частота

(1 ± 0,01) кГц

Амплитуда сигнала

(3 ± 0,3) В

Частотный диапазон синусоидального сигнала

51 кГц…3072 кГц

Генератор сигналов

(PSM-137

Wandel & Goltеrmann)

Уровень сигнала на выходе

от -10 дБ до +10 дБ

Относительная нестабильность частот

1×10-5

А.3 Перечень вспомогательного оборудования и его характеристики приведены в таблице А3.

Таблица A3

Наименование вспомогательного оборудования

Основные требования и метрологические характеристики

Мостовая схема

Диапазон частот 51 Гц…3072 кГц

Внешнее сопротивление (120 ± 0,3) Ом

Имитатор кабеля

Диапазон затухания ступенями через 1 дБ от 0 дБ до 47 дБ

Допустимое отклонение ± 0,5 дБ

Амплитудно-частотная характеристика соответствует

Схема сложения

Количество складываемых сигналов - 2

Диапазон значений амплитуды складываемых напряжении (0…5) В

Аттенюатор

Диапазон затухания (0-15) дБ с погрешностью ± 0,5 дБ

Выделитель тактовой частоты

Тактовая частота приема (2048 ± 0,1024) кГц

Приложение Б

(информационное)

Библиография

[1] Рекомендация МСЭ-Т G.810     Термины и определения для сетей синхронизации (08/96).

[2]                                                       Основные положения развития Взаимоувязанной сети связи Российской Федерации на перспективу до 2005 года. Основные положения развития первичной сети общего пользования.

[3] Рекомендация МСЭ-Т Q511      Станционные стыки в направлении других станций (1993).

[4] Рекомендация ЕТS300 166         Передача и мультиплексирование (ТМ); физические и электрические характеристики иерархических цифровых интерфейсов для оборудования, использующего 2048 кбит/с базовую плезиохронную или синхронную цифровую иерархию (08/93).

[5] Рекомендация МСЭ-Т G.703     Физические/электрические характеристики иерархических цифровых стыков (10/98).

[6] Рекомендация МСЭ-Т G.704     Структуры цикла, используемые на 1544, 6312, 2048, 8488 и 44736 кбит/с иерархических уровнях (07/95).

[7] Рекомендация МСЭ-Т G.811     Требования к хронированию на выходах первичных эталонных задающих генераторов, пригодных для обеспечения плезиохронной работы международных цифровых трактов (02/97).

[8] Рекомендация МСЭ-T G.812     Требования к хронированию на выходах ведомых задающих генераторов, пригодных для обеспечения плезиохронной работы международных цифровых трактов (06/98).

[9] Рекомендация МСЭ-Т G.813     Характеристики хронирования оборудования SDH ведомых задающих генераторов (SEC) (08/96).

[10] Рекомендация МСЭ-Т G.706   Цикловая синхронизация и процедура циклического кодирования (CRC) для основных структур цикла, описанных в рекомендации G.704 (1991).

[11] Рекомендация МСЭ-Т G.823   Нормирование дрожания и блуждания фазы в цифровых системах, основанных на иерархии 2048 кбит/с (03/93).

[12] Рекомендация МСЭ-Т О.171   Аппаратура для измерения дрожания и блуждания фазы в цифровых системах, основанных на плезиохронной цифровой иерархии (PDН) (04/97).

[13] Рекомендация МСЭ-Т Q.542   Расчетные нормы для цифровой станции - эксплуатация и техническое обслуживание (03/93).

[14] Рекомендация МСЭ-Т О.151   Аппаратура для измерения показателей ошибок в цифровых системах на первичной скорости передачи и выше (10/92).

Ключевые слова: Сетевая тактовая синхронизация, цикловая синхронизация, основные параметры стыка, методы измерений, стык (интерфейс) цифровых АТС, номинальное напряжение, шаблон импульса, структура цикла, дрожания.




Rambler's Top100 Яндекс цитирования
  Copyright © 2008-2024, www.docload.ru
