ГОСТ 10607-94 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ (С ФАСКОЙ) С Технические
условия Межгосударственный совет Минск Предисловие 1 РАЗРАБОТАН Всероссийским
научно-исследовательским институтом стандартизации и сертификации в
машиностроении Госстандарта России ВНЕСЕН Госстандартом России 2 ПРИНЯТ Межгосударственным советом
по стандартизации, метрологии и сертификации (протокол № 6 от 21 октября 1994
г.) За принятие
проголосовали:
Настоящий стандарт представляет собой полный
аутентичный текст ИСО 4035-86 «Гайки шестигранные низкие (с фаской) классов А и
В» в части гаек с диаметром резьбы 52, 56 и 64 мм класса точности В и содержит
дополнительные требования, отражающие потребности народного хозяйства 3 Постановлением Комитета
Российской Федерации по стандартизации, метрологии и сертификации от 10 октября
1995 г. № 525 межгосударственный стандарт ГОСТ 10607-94 (ИСО 4035-86) введен в
действие в качестве государственного стандарта Российской Федерации с 1 января
1996 г. 4 ВЗАМЕН ГОСТ
10607-72 5 ПЕРЕИЗДАНИЕ Содержание ГОСТ 10607-94 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Дата введения 1996-01-01 1 Область применения
Настоящий стандарт
распространяется на шестигранные низкие гайки с диаметрами резьбы от 52 до 150
мм, класса точности В. 2 Нормативные ссылки
В настоящем стандарте
использованы ссылки на следующие стандарты: ГОСТ
9.301-86 Единая система защиты от коррозии и старения. Покрытия
металлические и неметаллические неорганические. Общие требования ГОСТ
9.303-84 Единая система защиты от коррозии и старения. Покрытия
металлические и неметаллические неорганические. Общие требования к выбору ГОСТ
1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля
размеров и отклонений формы и расположения поверхностей ГОСТ
9150-2002 (ИСО 68-1-98) Основные нормы взаимозаменяемости. Резьба
метрическая. Профиль ГОСТ
16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы
взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором ГОСТ 17769-83 Изделия крепежные.
Правила приемки ГОСТ
18126-94 Болты и гайки с диаметром резьбы свыше 48 мм. Технические условия ГОСТ
18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и
хранение ГОСТ
24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба
метрическая. Основные размеры 3 Размеры
Конструкция и размеры гаек

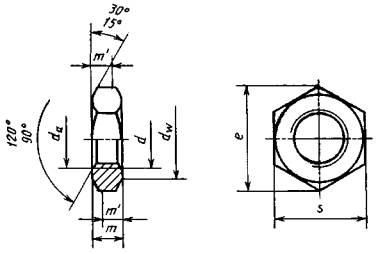

должны соответствовать указанным на рисунке 1
и в таблице 1. Пример условного обозначения
гайки диаметром резьбы 56 мм, с крупным шагом резьбы с полем допуска 6Н, из
материала группы 05, с цинковым покрытием толщиной 9 мкм, хроматированным: Гайка М 56.05.019 ГОСТ 10607-94 То же, с мелким шагом резьбы с
полем допуска 6Н, из материала группы 21, из стали марки 12Х18Н9Т без покрытия: Гайка М 56×4.21.12Х18Н9Т ГОСТ 10607-94 мм
4 Технические требования
Таблица 2
Теоретическая
масса гаек указана в приложении А. ПРИЛОЖЕНИЕ А
|
Шаг резьбы, мм |
Теоретическая масса гайки,
кг ≈, при поминальном диаметре резьбы d, мм |
|||||||||||
(52) |
56 |
64 |
72 |
(76) |
80 |
90 |
100 |
110 |
125 |
140 |
160 |
|
Крупный - 5,0; 5,5 и 6,0 |
0,69 |
0,91 |
1,25 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Мелкий - 3,0 и 4,0 |
0,67 |
0,88 |
1,22 |
1,59 |
1,72 |
2,12 |
3,05 |
4,22 |
5,08 |
7,67 |
10,10 |
14,40 |
Мелкий - 6,0 |
- |
- |
- |
1,63 |
1,76 |
2,17 |
3,12 |
4,30 |
5,16 |
7,79 |
10,30 |
14,60 |
Ключевые слова: крепежные изделия, гайки,
шестигранные гайки, технические требования, размеры, обозначения, теоретическая
масса.
|
|
