ГОСТ 12465-67 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ШТЫРИ УПОРНЫЕ КОНСТРУКЦИЯ ИПК
ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
Утвержден Комитетом стандартов, мер и измерительных
приборов при Совете Министров СССР 3 января 1967г. Срок введения установленс 01.07 1967г. Постановлением
Госстандарта СССР от 17.03.88 №

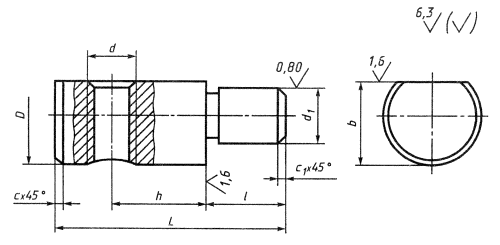

567 снято ограничение срока действия 1. Конструкция и размеры упорных штырей должны
соответствовать чертежу и таблице. Размеры в мм
Пример условного
обозначения упорного штыря размерами d - М4, h = 6 мм: Штырь 7009-0631 ГОСТ 12465-67 (Измененная редакция, Изм. № 2). 2. Материал - сталь марки 45
по ГОСТ
1050-88. Допускается замена на стали других марок с механическими
свойствами не ниже, чем у стали марки 45. (Измененная редакция, Изм. № 1). 3. Твердость - 30 ... 34 HRCэ. 4. Неуказанные предельные
отклонения размеров: 3, 4. (Измененная редакция, Изм. № 2). 5. Резьба метрическая - по ГОСТ
24705-81. Поле допуска резьбы - 6Н по ГОСТ
16093-81. (Измененная редакция, Изм.
№ 1, 2). 6. Размеры фасок для резьбы -
по ГОСТ
10549-80. (Измененная редакция, Изм. № 1). 7. Канавки для выхода
шлифовального круга - по ГОСТ 8820-69 8. (Исключен, Изм. № 1). 9. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ
9.306-85). (Измененная редакция, Изм. № 2). 10. Маркировать партию деталей

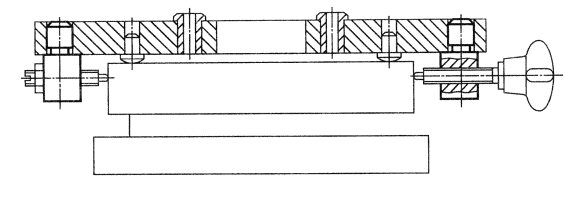

одного типоразмера на таре или упаковке с указанием условного обозначения. 11. Пример применения штырей
указан в приложении. (Введен дополнительно, Изм. № 2). ПРИЛОЖЕНИЕ
|
|
|
