ГОСТ 12468-67

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЭКСЦЕНТРИКИ ДВУХОПОРНЫЕ

КОНСТРУКЦИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЭКСЦЕНТРИКИ ДВУХОПОРНЫЕ

Конструкция

Eccentrics double-supported. Design

ГОСТ

12468-67*

Взамен

МН 5414-64

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967г. Срок введения установлен

с 01.07.67

Постановлением Госстандарта СССР от 17.03.88 № 568 снято ограничение срока действия

1. Конструкция и размеры двухопорных эксцентриков должны соответствовать чертежу и таблице.

*Сверлить и развернуть в сборе с рукояткой.

Размеры в мм

Обозначения эксцент-
риков

Применя-
емость

Испол-
нение

D (поле допуска h9)

A (пред. откл. ±0,05)

d (поле допуска f7)

d1 (поле допуска h6)

d2 (поле допуска Н7)

d3

d4

S (поле допуска hl3)

L

l

l1

l2

l3

с

Масса, кг

7013-0121



1

16

1,0

12

10

3

-

-

-

60

16

12

18

-

1,0

0,059

0122



2

-

-

9

М4

7

10

0,054

0123



1

20

1,2

16

12

4

-

-

-

68

20

13

20

-

0,110

0124



2

-

-

12

М5

9

13

0,104

0125



1

25

1,6

20

16

5

-

-

-

82

25

15

26

-

0,211

0126



2

-

-

15

М6

11

15

0,195

0127



1

32

2,0

25

20

6

-

-

-

102

32

18

32

-

1,6

0,423

0128



2

-

-

18

М8

14

20

0,390

0129



1

40

2,5

32

24

8

-

-

-

135

40

26

42

-

0,868

7013-0130



2

-

-

22

М10

17

28

0,807

Пример условного обозначения двухопорного эксцентрика исполнения 1, размером D=16 мм:

Эксцентрик 7013-0121 ГОСТ 12468-67

(Измененная редакция, Изм. 1, 2).

2. Материал - сталь марки 20Х по ГОСТ 4543-71. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 20Х.

3. Твердость 56...61,0 HRCэ. Цементировать h 0,8...1,2мм. Поверхность, сопрягаемую с рукояткой, и резьбовое отверстие от цементации предохранить.

(Измененная редакция, Изм. 1, 2).

4. Неуказанные предельные отклонения размеров:

5. Допуск соосности поверхностей В относительно их общей оси - по 6-й степени точности ГОСТ 24643-81.

4, 5. (Измененная редакция, Изм. № 2).

6. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.

(Измененная редакция, Изм. 1, 2).

7. Размеры недорезов и фасок для резьбы - по ГОСТ 10549-80.

(Измененная редакция, Изм. 1).

8. Размеры канавок для выхода шлифовального круга - по ГОСТ 8820-69.

9. Острые кромки притупить.

10. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).

11. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.

10, 11. (Измененная редакция, Изм. 2).

12. Пример применения двухопорных эксцентриков указан в приложении.

(Введен дополнительно, Изм. 2).

ПРИЛОЖЕНИЕ
Справочное

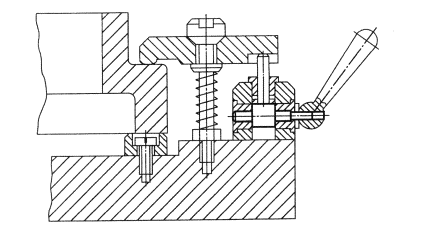

ПРИМЕР ПРИМЕНЕНИЯ ДВУХОПОРНЫХ ЭКСЦЕНТРИКОВ
