ГОСТ 12470-67 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ВИЛКИ С РЕЗЬБОВЫМ ОТВЕРСТИЕМ КОНСТРУКЦИЯ ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Утвержден Комитетом стандартов, мер и измерительных приборов
при Совете Министров СССР 3 января 1967г. Срок введения установлен с 01.07.67 Постановлением Госстандарта СССР от 17.03.88 № 568
снято ограничение срока действия 1. Конструкция и размеры вилок с резьбовым отверстием

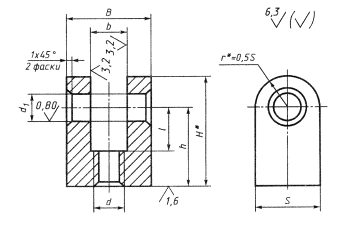

должны соответствовать чертежу и таблице. *Размеры для справок. Размеры в мм
*В случае применения штифтов типа 1 по ГОСТ 3128-70-поле допуска отверстия d1 - К7. Соответственно в условном обозначении указывать поле допуска К7. Пример условного
обозначения вилки с резьбовым отверстием
размерами d-M6, b=8мм, с
полем допуска диаметра d1 - Н7: Вилка 7018-0371 Н7ГОСТ12470-67 (Измененная редакция, Изм. № 1, 2). 2. Материал - сталь марки 45
по ГОСТ
1050-88. Допускается замена на стали других марок с механическими свойствами
не ниже, чем у стали марки 45. 3. Твердость - 35,0…39,5 HRCэ. 4. Неуказанные предельные
отклонения размеров: 3,4. (Измененная редакция,
Изм. № 2). 5. Резьба метрическая - по ГОСТ
24705-81. Поле допуска резьбы - 6Н по ГОСТ
16093-81. (Измененная редакция, Изм.
№ 1, 2). 6. Размеры фасок для резьбы -
по ГОСТ
10549-80. (Измененная редакция, Изм. № 1). 7. (Исключен,
Изм. № 1). 8. Покрытие - Хим. Окс. прм
(обозначение покрытия - по ГОСТ
9.306-85). (Измененная редакция, Изм.
№ 2). 9. Маркировать партию деталей
одного типоразмера на таре или упаковке с указанием условного обозначения. (Измененная редакция, Изм. № 1, 2). 10. Пример применения вилок
указан в приложении. (Введен дополнительно, Изм.

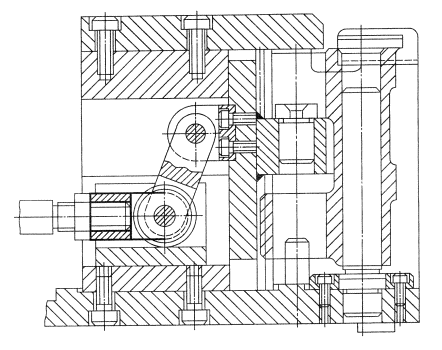

№ 2). ПРИЛОЖЕНИЕ
|
|
|
