МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОТВЕРСТИЯ СКВОЗНЫЕ КВАДРАТНЫЕ И ПРОДОЛГОВАТЫЕ ПОД КРЕПЕЖНЫЕ ДЕТАЛИ

ГОСТ
16030-70

Взамен
MH 5780-65

Форма и размеры

Square and oblong through holes for fasteners. Shape and dimensions

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 27.05.70 № 816 дата введения установлена

01.07.71

Издание 2006 г. с Изменением № 1, утвержденным в июле 1980 г. (ИУС 10-80).

1. Настоящий стандарт устанавливает сквозные квадратные отверстия для болтов с квадратным подголовком диаметром от 5 до 24 мм и сквозные продолговатые отверстия для болтов, винтов и шпилек диаметром от 2 до 48 мм.

2. Форма и размеры квадратных отверстий должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

мм

Размер квадратных подголовков болтов

В

R, не более

1-й ряд

2-й ряд

5

5,5

-

0,5

6

6,6

7

8

9

-

0,8

10

11

12

12

13

14

1,0

14

15

16

16

17

18

1,2

20

22

24

22

24

26

1,6

24

26

28

3. Форма и размеры продолговатых отверстий должны соответствовать указанным на черт. 2 и в табл. 2.

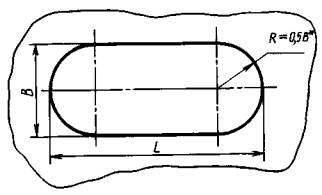

Черт. 2

* Размер для справок.

Таблица 2

мм

Диаметр стержней крепежных деталей

B

L

1-й ряд

2-й ряд

3

4

6

8

10

12

14

16

18

20

22

25

28

32

36

40

45

50

55

60

70

80

90

100

110

125

2

2,4

-

×

×

×

×













































2,5

2,9

-



×

×

×

×











































3

3,4

-



×

×

×

×

×









































4

4,5

-





×

×

×

×

×

×





































5

5,5

-







×

×

×

×

×

×



































6

6,6

7









×

×

×

×

×

×

































8

9

10











×

×

×

×

×

×

×

×

×

×

×





















10

11

12













×

×

×

×

×

×

×

×

×

×

×



















12

13

14















×

×

×

×

×

×

×

×

×

×

×

















14

15

16

















×

×

×

×

×

×

×

×

×

×

×















16

17

18



















×

×

×

×

×

×

×

×

×

×

×













18

19

20





















×

×

×

×

×

×

×

×

×

×

×











20

22

24























×

×

×

×

×

×

×

×

×

×

×









22

24

26

























×

×

×

×

×

×

×

×

×

×

×







24

26

28



























×

×

×

×

×

×

×

×

×

×

×





27

30

32





























×

×

×

×

×

×

×

×

×

×

×



30

33

35































×

×

×

×

×

×

×

×

×

×

×

36

39

42

































×

×

×

×

×

×

×

×

×

×

42

45

48



































×

×

×

×

×

×

×

×

×

48

52

56







































×

×

×

×

×

×

×

Примечания:

1. Знаком «×» обозначены применяемые длины отверстий.

2. Допускается в обоснованных случаях применять:

а) прямоугольные отверстия для диаметров стержней до 24 мм с размерами В и L, соответствующими табл. 2, и радиусами закругления по табл. 1;

б) продолговатые отверстия с размерами L, не предусмотренные табл. 2, выбранные по ряду Ra 10 ГОСТ 6636-69.

3. При изготовлении продолговатых отверстий концевыми фрезами по ГОСТ 17024-82, ГОСТ 17025-71, ГОСТ 17026-71 допускается применять размеры В, равные 3, 4, 5, 6, 8, 25, 36, 40 мм.

4. Предельные отклонения размеров отверстий - не грубее Н14 (А7).

3, 4. (Измененная редакция, Изм. № 1).
