ГОСТ
16894-71
ПАЛЬЦЫ УСТАНОВОЧНЫЕ С ГОЛОВКОЙ К ПЛИТАМ КОНСТРУКЦИЯ ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

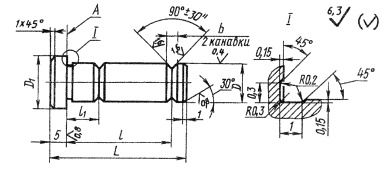

Дата введения 01.07.72 1. Конструкция и размеры пальцев должны
соответствовать указанным на чертеже и в таблице. Размеры,
мм
Пример
условного обозначения пальца размером D - 10 мм: Палец 7030-2541 ГОСТ 16894-71 2. Материал
- сталь марки У7А по ГОСТ
1435. Допускается замена на сталь других марок с механическими свойствами
не ниже, чем у стали марки У7А. 3. Твердость - 51,5, ... 56,0 HRC3. 4. Покрытие
- Хим. Окc. прм. (обозначение покрытия - по
ГОСТ
9.306). По соглашению сторон допускается применение других видов защитных
покрытий. 5. Неуказанные предельные
отклонения размеров: Н14, hl4, 6. Допуск перпендикулярности
опорной поверхности А относительно
оси поверхности D -
0,01 мм на длине 100 мм. 7. Маркировать обозначения
пальца и настоящего стандарта. Допускается маркировку пальцев одного
типоразмера наносить на тару или упаковку. 3 - 7. (Измененная редакция, Изм. №
2). 8. (Исключен,
Изм. № 2). ИНФОРМАЦИОННЫЕ
ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР РАЗРАБОТЧИКИ А.З. Старосельский (руководитель темы), В.А. Петрова,
В.Д. Поляков, Л.Б. Смирнов, Т.А. Шестакова 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.04.71 № 729 3. ВЗАМЕН МН 3247-62 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5.
Ограничение срока действия снято Постановлением Госстандарта СССР от 21.02.89 №
280 6. ПЕРЕИЗДАНИЕ (август 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., феврале 1989 г. (ИУС 8-80, 5-89) |
|
|
