ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
ССР ТИРИСТОРЫ МЕТОД ИЗМЕРЕНИЯ ГОСТ 19138.7-74 ИПК
ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва СОДЕРЖАНИЕ ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
Дата введения 01.07.75 Настоящий
стандарт распространяется на триодные запираемые тиристоры малой и средней
мощности с максимально допустимым постоянным током в открытом состоянии (Ioc) не более I0 A и устанавливает метод измерения импульсного
запирающего тока управления Iу.з.и., импульсного запирающего напряжения управления
тиристора Uy.з.и. и импульсного коэффициента запирания Ви*. Общие условия
при измерении и требования безопасности - по ГОСТ 19138.0. Требования п.
1.1 настоящего стандарта являются обязательными, другие требования настоящего
стандарта являются рекомендуемыми. (Измененная
редакция, Изм. № 2). 1. АППАРАТУРА
1.1. Измерительные установки, в которых
для измерения используют стрелочные приборы, должны обеспечивать основную
погрешность измерения в пределах ±10 % конечного значения рабочей части шкалы.
Для измерительных установок с цифровым отсчетом основная погрешность измерения
должна быть в пределах ±10 % измеряемой величины ±1 знак младшего разряда
дискретного отсчета. Погрешность при определении коэффициента
Ви должна быть в пределах ±15 %. 2. ПОДГОТОВКА К
ИЗМЕРЕНИЮ
прямое напряжение в закрытом состоянии
тиристора; прямой ток в открытом состоянии
тиристора; частота следования и длительность
импульсов генератора импульсного запирающего тока управления тиристора. (Измененная редакция, Изм. № 2). *Импульсный коэффициент (Ви) - отношение прямого тока тиристора в открытом состоянии к импульсному запирающему току управления тиристора при заданном режиме в основной и управляющих цепях. 2.2. Принципиальная

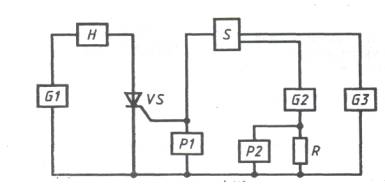

электрическая схема измерения тока Iузи и
напряжения Uузи должна
соответствовать указанной на черт. 1. G1 - источник питания основной цепи; H - сигнальное устройство; Р1 - измеритель напряжения; Р2 - измеритель напряжения; S - коммутационное устройство; G2 - генератор импульсного запирающего тока управляющего электрода; G3 - генератор импульсного отпирающего тока управляющего электрода; R - резистор; VS - испытуемый тиристор Черт - 1 2.3. Основные элементы схемы
измерения должны удовлетворять следующим требованиям. Источник питания (G1 должен
обеспечивать в соответствии с требованиями п. 2.1
заданное значение основного прямого тока с погрешностью в пределах ±10 % и
основного прямого напряжения с погрешностью в пределах ±5 %. Постоянная времени основной
цепи не должна быть более 0,2 tу выкл.
Время выключения по управляющему электроду tу.выкл. указывают в стандартах или другой технической
документации, утвержденной в установленном порядке, на тиристоры конкретных
типов. За время срабатывания
сигнального устройства амплитуда тока Iузи не
должна изменяться более чем на +5 %. Генератор G2 должен обеспечить заданную частоту следования и
длительность импульсов тока, которые указывают в стандартах или другой
технической документации, утвержденной в установленном порядке, на тиристоры
конкретных типов. Погрешность задания длительности
импульсов должна быть в пределах ±10 %, спад плоской вершины - не более 10 %. Выходное сопротивление
генератора импульсного запирающего тока управляющего электрода Rвых.G2 в течение времени, равного времени запаздывания
испытуемого тиристора tзп, должно
удовлетворять условию где R - резистор. Значение сопротивления резистора R устанавливается с погрешностью в пределах ±1 %. Основная погрешность измерителей
напряжения Р1 и Р2 должна быть в пределах ±5 %
конечного значения рабочей части шкалы при использовании стрелочных приборов и
в пределах ±5 % измеряемой величины ±1 знак младшего разряда дискретного
отсчета для цифровых приборов. Входное сопротивление измерителя
напряжения Р2 должно
удовлетворять условию Rвх.P2
≥ 100 R. Входное сопротивление измерителя Р1 должно удовлетворять условию Амплитуда импульсного отпирающего тока
управления тиристора IG3 на выходе генератора G3 должна
удовлетворять условию Iу.от.и ≥ IG3 > Iпр.у.и.max где Iу.от.и - импульсный
отпирающий ток управления тиристора; Iпр.у.и.max -
максимально допустимый импульсный прямой ток управления тиристора. Коммутационное устройство осуществляет
возможность поочередной подачи отпирающих и запирающих импульсов. 2.2, 2.3. (Измененная редакция, Изм. № 1, 2). 3. ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ
И ОБРАБОТКА РЕЗУЛЬТАТОВ
3.1. Измерение тока Iу.з.и. и напряжения Uу.з.и.
производят в следующем порядке. Тиристор подключают к измерительной
установке. Устанавливают заданное значение напряжения на выходе источника G1. С помощью устройства S осуществляют поочередное подключение
генераторов G2 и G3 к цепи управляющего электрода. Увеличивая амплитуду
отрицательных запирающих импульсов тока на выходе генератора G2, с помощью
Н отмечают момент переключения
тиристора из открытого в закрытое состояние. Значение тока Iу.з.и. определяют по формуле где UP2 - показание измерителя Р2. Напряжение Uy.з.м измеряют измерителем P1 Коэффициент Ви определяют по формуле где Iо.с. - основной
прямой ток, протекающий перед моментом переключения тиристора в закрытое

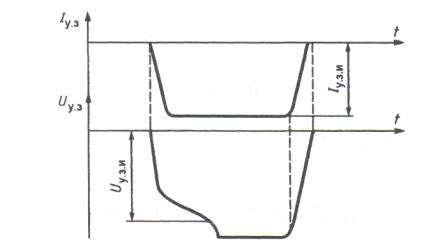

состояние. (Измененная редакция, Изм. № 1, 2). 3.2. Диаграммы тока и
напряжения приведены на черт. 2. Черт.
2 (Измененная редакция, Изм. № 2). ПРИЛОЖЕНИЕ. (Исключено, Изм.
№ 1). ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров
СССР от 21 января Изменение № 2 принято Межгосударственным Советом по
стандартизации, метрологии и сертификации (протокол № 3 от 18.02.93) Зарегистрировано Техническим секретариатом МГС № 1441 За принятие проголосовали:
2. ВВЕДЕН ВПЕРВЫЕ 3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
4. Ограничение срока действия снято по протоколу
Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС
2-93) 5. ПЕРЕИЗДАНИЕ (март |
|
|
