СТАНДАРТ СЭВ

СТ СЭВ 4867-84

СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

Защита от шума в строительстве

ЗВУКОИЗОЛЯЦИЯ ОГРАЖДАЮЩИХ КОНСТРУКЦИЯ





Частично взамен РС 5621-76



Нормы

Группа Ж02



Настоящий стандарт СЭВ устанавливает метод оценки звуко­изоляции ограждающих (внутренних и наружных) конструкций и нормы звукоизо­ляции с учетом назначения помещений в жилых и общественных зданиях.

Настоящий стандарт СЭВ должен применяться совместно с СТ СЭВ 4866-84.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Нормативная кривая для оценки изоляции воздушного шу­ма и ее численные значения в третьоктавных полосах частот при­ведены на черт. 1.

1.2. Нормативная кривая для оценки приведенного уровня удар­ного шума и ее численные значения в третьоктавных полосах час­тот приведены на черт. 2.

1.3. Величины изоляции воздушного шума ограждающей кон­струкцией или приведенного уровня ударного шума, определяемые по СТ СЭВ 4866-84, сравниваются с численными значениями нор­мативных кривых по методу оценки, указанному в разд. 2.



Утвержден Постоянной Комиссией по сотрудничеству

в области стандартизации

Варшава, декабрь 1984 г.

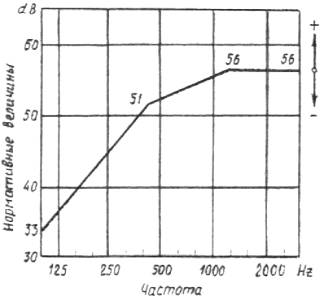

Численные значения

Частота, Hz

Нормативные величины, dB

Частота, Hz

Нормативные величины, dB

100

33

630

53

125

36

800

54

150

39

1000

55

200

42

1250

56

250

45

1600

56

315

48

2000

56

400

51

2500

56

500

52

3150

56





Черт. 1

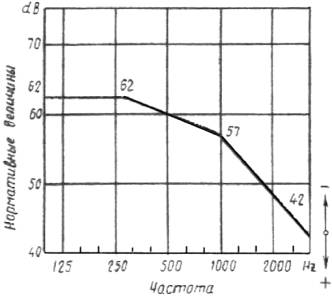

Численные значения

Частота, Hz

Нормативные величины, dB

Частота, Hz

Нормативные величины, dB

100

62

630

59

125

62

800

58

160

62

1000

57

200

62

1250

54

250

62

1600

51

315

62

2000

48

400

61

2500

45

500

60

3150

42





Черт. 2

2. МЕТОД ОЦЕНКИ

2.1. Изоляция воздушного шума внутренними ограждаю­щими конструкциями

2.1.1. Оценку результатов измерений по СТ СЭВ 4866-84 про­водят путем вертикального смещения нормативной кривой (черт. 1) с шагом 1 dB в сторону кривой измеренной частотной характеристики до тех пор, пока средняя величина неблагоприят­ных отклонений, рассчитанная делением суммы неблагоприятных отклонений на общее количество измеренных полос частот, не бу­дет максимально близка 2 dB, но не более последней.

2.1.2 В расчет принимают только неблагоприятные отклоне­ния. Отклонение считают неблагоприятным, когда измеренная ве­личина меньше нормативной величины на данной частоте.

2.1.3. Величину смещенной по п. 2.1.1 нормативной кривой на частоте 500 Hz (среднегеометрической частоте треть октавной по­лосы) прини­мают за индекс изоляции воздушного шума данной конструкцией и обозначают соответствующими символами с ин­дексом w (например, Rw, R¢w, Dw).

2.1.4. Неблагоприятное отклонение от смещенной нормативной кривой на отдельной частоте более 8 dB должно быть отмечено в протоколе измерений.

2.2. Изоляция воздушного шума наружными ограждающими конструкциями

2.2.1. Оценку результатов измерений по СТ СЭВ 4866-84 про­водят путем вертикального смещения нормативной кривой (черт. 1) с шагом 1 dB в сторону кривой измеренной частотной характеристики до тех пор, пока средняя величина неблагоприят­ных отклонений, рассчитанная делением суммы неблагоприятных отклонений на общее количество измеренных полос частот, не бу­дет максимально близка 2 dB, но не более последней.

2.2.2. В расчет принимают только неблагоприятные отклоне­ния. Отклонение считают неблагоприятным, когда измеренная ве­личина меньше нормативной на данной частоте.

2.2.3. Величину смещенной нормативной кривой по п. 2.2.1 на частоте 500 Hz (среднегеометрической частоте треть октавной по­лосы) прини­мают за индекс изоляции и обозначают соответству­ющими символами с индексом w (например, Rw, RDw, Rtzw, Rvw).

2.3. Изоляция ударного шума конструкциями перекрытий

2.3.1. Оценку результатов измерений по СТ СЭВ 4866-84 про­водят путем вертикального смещения нормативной кривой (черт. 2) с шагом 1 dB в сторону кривой измеренной частотной характеристики до тех пор, пока средняя величина неблагопри­ятных отклонений, рассчитанная делением суммы неблагоприят­ных отклонений на общее количество измеренных полос частот, не будет максимально близка 2 dB, но не более последней.

2.3.2. В расчет принимают только неблагоприятные отклонения. Отклонение считают неблагоприятным, когда результат измерения превышает величину нормативной кривой на данной частоте.

2.3.3. Неблагоприятное отклонение от смещенной нормативной кривой на отдельной частоте более 8 dB должно быть отмечено в протоколе измерений.

2.3.4. Величину смещенной по п. 2.3.1 нормативной кривой на частоте 500 Hz (среднегеометрической частоте треть октавной полосы) прини­мают за индекс приведенного уровня ударного шума и обозначают соответствующими символами с индексом w (Lnw, L¢nw, Lntw.)

2.4. Улучшение изоляции ударного шума по­крытиями пола

2.4.1 Индекс улучшения изоляции ударного шума DLnw опре­деляют на основании частотной характеристики снижения приве­денного уровня ударного шума DL покрытием пола.

2.4.2. Улучшение изоляции ударного шума DL покрытиями по­лов, уложенными на железобетонных сплошных плитах перекры­тий, не зависит от приведенного уровня ударного шума несущей части перекрытия Lno; индекс улучшения изоляции ударного шу­ма зависит частично от Lno. Поэтому величину DLw определяют с помощью частотной характеристики приведенного уровня удар­ного шума для эта­лонной несущей части перекрытия с данным по­крытием пола Lnr, вычисляемой по формуле

                              (1)

2.4.3. Величины приведенного уровня ударного шума для эта­лонной несущей части перекрытия Lnro приведены в табл. 1. Ин­декс приведенного уровня ударного шума эталонной несущей час­тя перекрытия Lnwro равен 78 dB.

Таблица 1

Величины приведенного уровня ударного шума

эталонной конструкции перекрытия

Частота, Hz

Lnro, dB

Частота, Hz

Lnro, dB

100

67

630

71

125

67,5

800

71,5

130

68

1000

72

200

68,5

1250

72

250

69

1600

72

315

69,5

2000

72

400

70

2500

72

500

70,5

3150

72



2.4.4. Индекс снижения приведенного уровня ударного шума по­крытием пола определяют по формуле

              (2)

где Lnwr - расчетный индекс приведенного уровня ударного шума эталонной несущей части перекрытия с данным покры­тием пола, определяемый по подразделу 2.3.

2.4.5. Пример определения индекса эквивалентного уровня ударного шума несущей части перекрытия с эталонным покрыти­ем пола приведен в Информационном приложении 2.

3. ТРЕБОВАНИЯ К ЗВУКОИЗОЛЯЦИИ

3.1. Звукоизоляция внутренних ограждающих конструкций, в том числе перекрытий, перегородок, стен и дверей в зданиях дол­жна отвечать требованиям, предъявляемым к индексам изоляции воздушного шума R¢w, Rw (для дверей) и индексам приведен­ного уровня ударного шума Lnw, приведенным в табл. 2. Величи­ну индекса R¢w определяют по формуле

                         (3)

где С — поправка, зависящая от косвенных путей распростране­ния звука в объектах. Для простых конструкций из клас­сических материалов С = 2 dB, для других, сложных кон­струкций определяют индивидуально.

3.2. Требования, установленные для DnTw в табл. 2, распростра­няют на помещения, не находящиеся в непосредственном соседст­ве, или помеще­ния, в которых разделяющая их конструкция состав­ляет только часть ограждения помещения.

3.3. Требования к звукоизоляции наружных ограждающих кон­струкций вытекают из уровнен внешнего шума и допустимых уров­ней шума в помещении согласно СТ СЭВ 2834-80. С достаточ­ной точностью требуемые индексы звукоизоляции можно прини­мать по табл. 3в зависимости от уровня шума автомобильного или рельсового тран­спорта. Допускается интерполяция.

3.4. Требования к звукоизоляции окон устанавливают путем умень­шения значений Rw, приведенных в табл. 3, на величину 10 lgS/So, где S -общая площадь наружного ограждения в по­мещении, So - площадь окна (окон) в помещении.

При величинах доли площади окон более 50 % площади на­ружной стены требуемую звукоизоляцию определяют по табл. 3.

При величинах доли площади окон от 35 до 50 % требуемые значения индексов уменьшают на 3 dB, при величинах менее 35 % - на 5 dB.

3.5. При выборе конструкций окон следует учитывать норма­тивные требования к воздухообмену в помещениях зданий. В тех случаях, когда в помещении не предусматривается принудитель­ная приточная вентиляция или кондиционирование воздуха, ука­занные требования к звукоизоляции относят к окнам с открыты­ми вентиляционными элементами.

3.6. В тех случаях, когда рядом с защищенными помещениями находятся технические помещения (например, машинное отделе­ние лифтов, венткамеры, насосная, бойлерная), характеризуемые более высоким режимом шума по сравнению с приведенным в табл. 2, необходимо индивидуально устанавливать требования, предъявляемые к звукоизоляции ограждающих конструкций.

Таблица 2

Нормативные показатели звукоизоляции внутренних ограждающих конструктивных элементов жилых и общественных зданий

dB

Вид здания

Название

защища­емого помещения

(тихое поме­щение)

Название помещения -

ис­точника шума (шумное по­мещение)

Индексы звукоизоляции для

перекрытий

внутрен­них стен

внутрен­них дверей

R¢w, DnTW

L¢nw

без дверей R¢w, DnTW

R¢w, DnTW

Жилые здания

Жилая комната

Остальные комнаты той же квартиры

42

68

32

-





Все жилые ком­наты и кухня квартиры

Все помещения других квартир, используемые чердачные и подвальные помещения

51

63

51

-









Лестничные клетки, ко­ридоры вне квартиры

51

63

51

22









Подъезды, проходы .и террасы

51

58

51

-









Неиспользуемые чер­дачные помещения

47

-

47

-









Технические помеще­ния жилых зданий, канцеля­рий, тихие рестора­ны (LAeg £ 75)

51

63

51

-





Помещения учрежде­ний бытового обслужива­ния, магазины, поме­щения объектов культу­ры, питания (LAeg £ 80)

57

53

57

-





Помещения с повышен­ным уровнем шума ресторанов и мастер­ских, спортивные поме­щения (LAeg £ 85)

62

48

62

-

Гостиницы и об­щежития

Спальные ком­наты в гостини­цах категории XXX и выше

Смежные гостевые ком­наты в той же гос­тинице, кроме смежных помеще­ний в том же но­мере

51

64

51

32





Коридоры в той же гостинице

47

58

47

32



Спальные ком­наты в гостини­цах категории XX

Соседние комнаты в той же гостинице

47

65

47

22



и ниже

Коридоры в той же гостинице

47

63

47

22



Спальные ком­наты

Помещения с повы­шенным уровнем шума, помещения обществен­но-культурного назна­чения, цехи столовой и кухни, помещения для мытья посуды (LAeg £ 80)

57

48

57

-





Технические помеще­ния гостиницы, тихие ресто­раны (LAeg £ 75)

51

64

51

-

Больницы, са­на­тории и по­ликлиники

Больничные па­латы, кабинеты врачей,

Больничные палаты, ка­бинеты врачей, поме­щения для исследований

47

63

47

23



помеще­ния для исследо­ваний

Вспомогательные по­мещения и общие кори­доры, лестницы, холлы

51

63

47

22





Помещения с повышен­ным уровнем шума, кух­ни, столовые, больнич­ные прачечные

(LAeg £ 85)

62

48

62

-



Больничные па­латы особого ре­жима или нужда­ющиеся в абсо­лютном покос

Коридоры, техничес­кие помещения, залы ожида­ний

51

64

47

32

Дошкольные уч­реждения

Спальные ком­наты, помещения для пребывания одной группы

Спальные комнаты н помещения для пребы­вания других групп де­тей, общие коридоры

47

63

47'

22



де­тей

Технические, производ­ственные помещения

51

63

51

-

Школы и дру­гие учебные

Классы, аудито­рии, кабинеты

Соседние классы, ау­дитории

47

63

47

-

заве­дения (кроме спе­циаль­ных

пре­подавателей

Вспомогательные поме­щения, общие коридо­ры и лестницы

47

63

42

27

учебных заведений с повышенными



Спортивные и зритель­ные залы, музыкальные помещения

62

48

62

-

уровнями шума)



Школьные мастерские, кухни, столовые, техни­ческие помещения

54

53

51

-

Обществен­ные и администра­тивные здания

Кабинеты для руководящих ра­ботников, поме­ще­ния для пере­гово­ров

Прочие помещения

47

63

47

32



Помещения для работников адми­нистрации, конст­рукторские

Соседние рабочие ка­бинеты для администра­ции, конструкторские бюро

47

68

37

17



бюро

Коридоры, холлы, шум­ные рабочие кабине­ты, помещения для печатно-множительных и счетно-вычислительных работ

47

68

42

22





Санитарные и техни­ческие помещения

47

68

42

-



Примечания:

1. Для кухонь, ванных, туалетных комнат и коридоров жилых зданий, как камер низкого уровня, значения ин­дексов приведенного уровня ударного шума повышают на 12 dB.

2. Индексы приведенного уровня ударного шума L¢nw должны обеспечи­ваться в течение всего срока службы зданий.

3. Если коридор гостиниц имеет звукопоглощающую облицовку, значение R¢w снижают с 32 до 22 dB.

4. Для помещений специального назначения в больницах (например, для проверки слуха) требования уста­навливают индивидуально.

5. Требования к изоляции ударного шума касаются также и горизонтального и диагонального распростране­ния ударного шума. Индекс приведенного уровня ударного шума всегда следует проводить в направлении рас­пространения ударного шума. Если тихое помещение находится над шумным, то требование распространяется на передачу ударного шума снизу вверх (возбуждается пол шумного помещения).

6. В жилых зданиях для шумных помещений, предназначенных для бытового обслуживания и используемых только в дневное время, допускается принимать индекс изоляции ударного шума R¢w = 51 dB.

7. Для общежитий действительно минимальное требование к внутренним стенам R¢w = 32 dB внутри замкну­тых единиц помещений с несколькими спальными комнатами и санузлом из совместной передней.

8. Нормативные требования, приведенные в табл. 2, соответствуют мини­мально комфортным условиям, поэто­му рекомендуется их повышать.



3.7. Требования к звукоизоляции кровельных конструкции оп­ределяют по числовым данным, приведенным в табл. 3, с повыше­нием на 10 dB.

Таблица 3

Нормативные индексы звукоизоляции наружных ограждающих конструкций, dB



Наименование помещений

Время воз­действия

Индексы Rw при уровнях тран­спортного шума LAeq





шу­ма

50

55

60

65

70

75

80

Палаты больниц, сана­ториев

День

23

28

33

38

43

48

-



Ночь

28

33

38

43

48

-

-

Кабинеты, врачей больниц, опе­рационные

День

23

28

33

38

43

48

-

Кабинеты врачей в по­ликлиниках, классы и аудитории в школах и учебных заведениях, в детских дошкольных уч­реждениях, залы совеща­ний, читальные залы би­блиотек

День

-

23

28

33

38

43

48

Жилые комнаты в квартирах,

День

-

20

25

30

35

40

45

пансионатах, домах отдыха, спаль­ные помещения в детских дош­кольных учреждени­ях и школах-интернатах номера гостиниц ка­тего­рии XXX и выше.

Ночь

25

30

35

40

45

-

-

Номера гостиниц кате­гории XX и

День

-

-

20

25

30

35

40

ниже

Ночь

20

25

30

35

40

45

-

Общие помещения гостиниц, до­мов отдыха, пансионатов, общежи­тий; рабочие помещения управ­лений, проектных и научно-ис­следователь­ских организаций

День

-

-

-

23

28

33

38

Залы кафе и рестора­нов

День

-

-

-

-

23

28

33



ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 1

ОПРЕДЕЛЕНИЕ ЗВУКОИЗОЛЯЦИОННЫХ СВОЙСТВ НЕСУЩЕЙ ЖЕЛЕЗОБЕТОННОЙ КОНСТРУКЦИИ ПЕРЕКРЫТИЯ С ЭТАЛОННЫМ ПОКРЫТИЕМ ПОЛА

1. Индекс эквивалентного приведенного уровня ударного шума несущей железобетонной конструкции перекрытия представляет собой сумму индекса приведенного уровня ударного шума несущей конструкции перекрытия с эта­лонным покрытием пола и индекса улучшения приведенного уровня ударного шума эталонного покрытия пола, определенных согласно методу, приведенному в настоящем стандарте. Эту величину обозначают Lnwego.

2. Для проведения оценки звукоизоляционных свойств конструкций пере­крытии от ударного шума обычно пользуются индексом приве­денного уровня ударного шума Lnw или L¢nw. Так как несущая железобетонная конструкция перекрытия редко применяется без покрытия полов, представляется целесооб­разным производить ее оценку при помощи эталонного покрытия пола, нахо­дящегося на испытуемой конструкции.

Определенный таким образом кажущийся эквивалентный приведен­ный уро­вень ударного шума Lnwego конструкции перекрытия может быть использо­ван для того, чтобы рассчитать кажущийся приведенный уровень ударного шума Lnw этой конструкции перекрытия с покрытием пола с известным DLw по формуле

                  (4)

В обратном случае, при использовании этой конструкции перекрытия, мож­но определить требуемый индекс улучшения приведенного уровня ударного шу­ма покрытия пола Lw, которое исполь­зуют для выполнения требований, предъ­являемых к готовым перекрытиям.

3. Величины приведенного уменьшения уровня ударного шума определяют для каждой среднегеометрической частоты треть октавных полос по табл. 4.

Таблица 4

Нормативные величины уменьшения уровня ударного шума

эталонного покрытия пола

Частота, Hz

DLr, dB

Частота, Hz

DLr, dB

100

0

630

22

125

0

800

26

160

0

1000

30

300

2

1250

30

250

6

1600

30

316

10

2000

30

400

14

2500

30

500

18

3150

30



Примечание. Индекс улучшения приведенного уровня ударного шума эталонного покрытия пола DLwr =19 dB.



4. Индекс эквивалентного приведенного уровня ударного шума Lnwego оп­ределяется по формулам:

                      (5)

         (6)

где LnI - расчетный приведенный уровень ударного шума конструкции перекрытия с эталонным покрытием пола;

LnwI - расчетный индекс приведенного уровня ударного шума конструкции перекрытия с эталонным покрытием пола.

ИНФОРМАЦИОННОЕ ПРИЛОЖЕНИЕ 2

КАТЕГОРИИ ОКОН

Таблица 5

Категории окон по степени

их звукоизоляционных свойств

Категория

Rw, dB

0

£ 24

1

От 25 до 29

2

 »  30  » 34

3

 »  35  » 39

4

 »  40  » 44

5

 »  45  » 49

6

³ 50



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ЧССР в Постоянной Комиссии по сотруд­ничеству в области строительства.

2. Тема 22.200.30-82 Плана работ ПК СЭВ.

3. Стандарт СЭВ утвержден на 56-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ.





Сроки начала применения стандарта СЭВ

Страны - члены СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству



в народном хозяйстве

НРБ

Январь 1987 г.

Январь 1987 г.

ВНР





СРВ





ГДР

Июль 1986 г.

Июль 1987 г.

Республика Куба





МНР





ПНР





СРР





СССР

Июль 1966 г.

Июль 1987 г.

ЧССР







5. Срок проверки - 1992 г.

6. Использованный международный документ по стандартизации: Рекомен­дация ИСО 717/2-68.

СОДЕРЖАНИЕ








Rambler's Top100 Яндекс цитирования
  Copyright © 2008-2024, www.docload.ru
