МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ФАСОННЫЕ

ГОСТ
4088-69

Взамен
ГОСТ 4088-57

Конструкция

Fashioned nuts. Design

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена

01.07.70

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1028

Издание 2006 г. с Изменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80, 7-89).

Настоящий стандарт распространяется на фасонные гайки, предназначенные для станочных приспособлений.

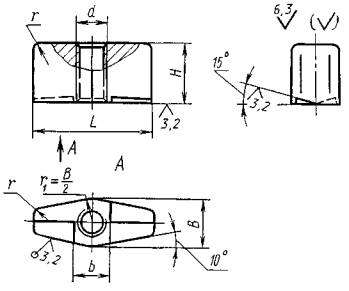

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Обозначение гаек

Применяемость

d

H

L

B

b

r

Масса, кг ≈

7004-0051



М5

10

25

10

6

1,6

0,014

7004-0052



М6

12

30

12

8

0,024

7004-0053



М8

16

36

14

10

0,042

7004-0054



М10

20

40

16

12

2,5

0,063

7004-0055



М12

25

50

18

14

0,118

7004-0056



М16

32

60

22

18

0,210

Пример условного обозначения фасонной гайки размером d = М5:

Гайка 7004-0051 ГОСТ 4088-69

(Измененная редакция, Изм. № 1, 2).

2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость-30 ... 35 HRC.

4. Неуказанные предельные отклонения размеров: h14,

5. Резьба метрическая - по ГОСТ 24705-2004. Поле допуска резьбы - 6Н по ГОСТ 16093-2004.

4, 5. (Измененная редакция, Изм. № 2).

6. Размеры фасок для резьбы - по ГОСТ 10549-80.

7. (Исключен, Изм. № 1).

8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.

9. Остальные технические требования - по ГОСТ 1759.0-87.

10. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.

11. Пример применения фасонных гаек указан в приложении.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

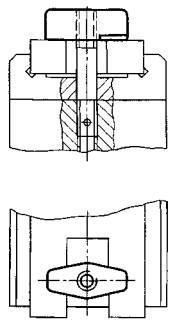

ПРИМЕР ПРИМЕНЕНИЯ ФАСОННЫХ ГАЕК
