МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Дата введения 01.01.74 Настоящий
стандарт распространяется на низкие прорезные с уменьшенным размером «под ключ»

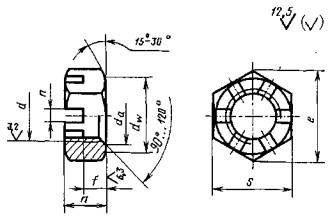

шестигранные гайки класса точности А с диаметром резьбы от 8 до 48 мм. (Измененная редакция, Изм. № 2). 1. Конструкция и размеры
гаек должны соответствовать указанным на чертеже и в таблице. Размеры, мм
Примечания: 1. Размеры, заключенные в скобки,
применять не рекомендуется. 2. Для изделий,
спроектированных до 01.01.91, допускается применять гайки с размерами,
указанными в приложении 2. Пример условного обозначения
гайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем
допуска 6Н, класса прочности 04 без покрытия: Гайка М12 - 6Н.04 ГОСТ 5935-73 То же, с мелким шагом резьбы с
полем допуска 6Н, с покрытием 01 толщиной 9 мкм: Гайка М12×1,25 - 6Н.04.019 ГОСТ 5935-73 (Измененная редакция, Изм. № 1, 2, 3, 4). (Измененная редакция, Изм. № 3). 3. Допускается выполнение фаски
со стороны прорези. 3а. Форма дна прорези может быть
плоской, скругленной или с фаской. (Введен дополнительно, Изм. № 2). 4.
Технические требования - по ГОСТ 1759.0.
Класс прочности гаек 04. (Измененная редакция, Изм. № 4). 5. Теоретическая масса гаек
указана в приложении 1. Справочное Масса стальных гаек с крупным шагом резьбы
Для определения массы гаек из других материалов величины массы, указанные
в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни. ПРИЛОЖЕНИЕ 1. (Измененная
редакция, Изм. № 2, 4). Справочное мм
ПРИЛОЖЕНИЕ 2. (Введено
дополнительно, Изм. № 4). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Государственным
комитетом СССР по стандартам 2. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров
СССР от 23.01.73 № 141 3. Стандарт соответствует
международному стандарту ИСО 4032-79, ИСО 4035-79 в части размеров «под ключ» 4. ВЗАМЕН ГОСТ 5935-62 5.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Ограничение
срока действия снято по протоколу № 4-93 Межгосударственного совета по
стандартизации, метрологии и сертификации (ИУС 4-94) 7. ИЗДАНИЕ 2006 г. с
Изменениями № 1, 2, 3, 4, утвержденными в сентябре 1979 г., декабре 1981 г.,
октябре 1984 г., марте 1989 г. (ИУС 10-79, 2-82, 1-85, 6-89) |
|
|
