ПРОИЗВОДСТВЕННЫЙ
И НАУЧНО-ИССЛЕДОВАТЕЛЬСКИ
Й ИНСТИТУТ
ПО ИНЖЕНЕРНЫМ ИЗЫСКАНИЯМ В СТРОИТЕЛЬСТВЕ
ГОССТРОЯ СССР

РУКОВОДСТВО
ПО РАЦИОНАЛЬНОМУ ВЫБОРУ
ГЕОДЕЗИЧЕСКОГО ОБОРУДОВАНИЯ
ДЛЯ ИНЖЕНЕРНЫХ ИЗЫСКАНИЙ
В СТРОИТЕЛЬСТВЕ

 МОСКВА СТРОЙИЗДАТ 1977

Рекомендовано к изданию решением секции инженерной геодезии научно-технического совета ПНИИИСа.

В Руководстве содержатся основные сведения о современных геодезических инструментах, применяемых при производстве полевых и камеральных инженерно-геодезических работ, а также специальных приборах и оборудовании, используемых для поиска подземных коммуникаций, рекогносцировочных работ, геодезического контроля в строительстве, копирования и размножения технической документации.

Руководство предназначено для рационального выбора геодезического оборудования, применяемого при производстве инженерно-геодезических изысканий, и рассчитано на специалистов, занятых в этой области.

СОДЕРЖАНИЕ

Предисловие. 2

Глава 1 Инструменты для угловых измерений. 2

Теодолиты точные. 3

Теодолиты технические. 7

Буссоли и гониометры.. 8

Гиротеодолиты.. 10

Глава 2 Инструменты и приборы для линейных измерений. 11

Инструменты для непосредственного измерения расстояний. 12

Радио- и светодальномеры.. 14

Рейка BALA.. 16

Длиномеры.. 17

Тахеометры и дальномеры двойного изображения. 18

Глава 3 Инструменты и приборы для измерения превышений. 23

Нивелиры высокоточные. 24

Нивелиры точные. 26

Нивелиры технические. 28

Нивелиры гидростатические. 30

Микробарометры.. 31

Рейки нивелирные. 32

Глава 4 Инструменты для наземной топографической съемки. 33

Кипрегели. 34

Тахеометры диаграммные. 35

Тахеометры и дальномеры внутрибазные. 38

Фототеодолиты.. 39

Глава 5 Специальные приборы.. 42

Приборы поиска подземных коммуникаций. 42

Приборы для центрирования. 44

Приборы для рекогносцировочных работ. 47

Глава 6 Настольные вычислительные машины.. 48

Механические вычислительные машины.. 49

Электронные вычислительные машины.. 49

Глава 7 Фотограмметрические приборы.. 51

Приборы для стереоскопического наблюдения фотоснимков. 51

Приборы для аналитической фотограмметрии. 52

Приборы для стереообработки аэрофотоснимков. 55

Приборы для обработки снимков наземной стереосъемки. 60

Приборы для составления фотопланов. 61

Глава 8 Инструменты и приборы для чертежно-графических работ. 63

Глава 9 Копировально-множительное оборудование. 68

Светокопировальное оборудование. 68

Электрографическое оборудование. 69

Фотомеханическое оборудование. 69

ПРЕДИСЛОВИЕ

Руководство составлено в развитие «Инструкции по топографо-геодезическим работам при инженерных изысканиях для промышленного, сельскохозяйственного, городского и поселкового строительства» СН 212-73.

Руководство охватывает весь комплекс оборудования, применяемого при инженерно-геодезических изысканиях для строительства от создания опорных геодезических сетей до составления и размножения топографических планов.

В Руководство включены сведения о современных геодезических приборах и инструментах, выпускаемых отечественной промышленностью, а также фирмами социалистических стран, продукция которых в нашей стране нашла широкое применение:

Распределение приборов и инструментов по главам выполнено в соответствии с их основным применением. Описание каждого прибора, как правило, включает в себя: назначение, конструктивные особенности, техническую характеристику, комплектность поставки, перечень принадлежностей, поставляемых за дополнительную плату, оптовую цену и изготовителя. Оптовые цены даны по состоянию на 1972 год.

Руководство составлено Производственным и научно-исследовательским институтом по инженерным изысканиям в строительстве (ПНИИИС) Госстроя СССР (инж. А. А. Аджи, С. А. Алейников, Т. С. Белоцерковская, В. К. Львов, И. А. Сысоев).

Редакторы: канд. техн. наук В. И. ЛЕОНОВ (Госстрой СССР), инж. И. В. КОНСТАНТИНОВ (ПНИИИС).

ГЛАВА 1

ИНСТРУМЕНТЫ ДЛЯ УГЛОВЫХ ИЗМЕРЕНИЙ

1.1. Угловые измерения выполняются при создании плановых геодезических сетей, астрономических наблюдениях, при определении превышений тригонометрическим методом, при съемочных и разбивочных работах; при определении горизонтальных смещений земной коры, зданий и сооружений и т.д.

1.2. Инструменты, предназначенные для измерения горизонтальных и вертикальных углов, - теодолиты, по классу точности делятся на высокоточные, точные и технические. Высокоточные теодолиты, используются преимущественно при создании государственных геодезических сетей 1-го и 2-го класса, поэтому в данном Руководстве не рассматриваются. На инженерных изысканиях применяются в основном теодолиты точные и технические.

1.3. К классу точных теодолитов относятся теодолиты, у которых средние квадратичные погрешности измерения горизонтального угла из одного приема составляют 2 - 10", к классу технических - 15 - 30". Соответствующим образом могут классифицироваться равноточные им теодолиты зарубежных фирм.

Точные и технические теодолиты характеризуются значительным разнообразием конструкций. Это теодолиты повторительные и с поворотным горизонтальным кругом, с односторонними и двусторонними отсчетными приспособлениями, с уровнем при вертикальном круге и с компенсатором вместо уровня.

Преимущественная область применения рассматриваемых теодолитов и их точностные характеристики приведены в табл. 1.

Таблица 1

Преимущественная область применения

Рекомендуемые инструменты

Точностная характеристика инструмента

Триангуляция (полигонометрия) 3-го, 4-го класса, 1-го и 2-го разр., короткобазисная полигонометрия 1-го и 2-го разр., астрономические наблюдения, маркшейдерские работы, высокоточные геодезические работы в строительстве и при монтаже технологического оборудования

Т2

Theo 010A, Те-В3

2"

Триангуляция (полигонометрия) 1-го и 2-го разр., маркшейдерские работы и геодезические работы в строительстве

Т5К, Т5, Theo 020A

Те-Д4

5"

Теодолитные и тахеометрические ходы, маркшейдерские работы, геодезические работы в строительстве

Т15, Т30

15 - 30"

1.4. В практике геодезических работ нередко возникает вопрос автономного определения ориентирных направлений. Для этих целей широко используются буссоли и гониометры, позволяющие определять магнитные азимуты с погрешностью порядка ±30. Для определения азимутов направления с погрешностью ±10 - 20" применяются приборы гироскопического ориентирования - гиротеодолиты. Особенно широкое применение гиротеодолиты нашли в горном деле для ориентирования подземных сетей и туннелей.

Теодолиты точные

1.5. Теодолит Т2 предназначен для угловых измерений в триангуляции (полигонометрии) 3-го и 4-го класса, может использоваться на астрономических наблюдениях, и короткобазисной полигонометрии, на маркшейдерских работах, а также на геодезических работах в строительстве и при монтаже технологического оборудования.

Т2 - оптический теодолит с поворотным горизонтальным кругом и двусторонним клиновым микрометром, работающим по принципу совмещения диаметрально противоположных делений лимба. Изображения диаметрально противоположных двойных делений лимбов горизонтального или вертикального кругов в зависимости от установки, а также шкалы оптического микрометра передаются в поле зрения отсчетного микроскопа, расположенного рядом с окуляром зрительной трубы. Зрительная труба имеет обратное изображение, через зенит переводится обоими концами. Контактный уровень при алидаде вертикального круга расположен в подставке трубы, наблюдение за которым производится через поворотную призму. Теодолит снабжен оптическим отвесом, расположенным в алидадной части, и двумя оптическими визирами. Закрепительные и наводящие винты соосные.

Приспособлен для работы по трехштативной системе и с дальномерными насадками ДН-04, ДН-08, ДНР-06.

Изготовляется с электроосвещением и без него.

Комплектность поставки: теодолит в футляре, штатив, отвес шнуровой, ориентир-буссоль, комплект принадлежностей для юстировки и ухода за инструментом, чехол для теодолита.

По особому заказу поставляется: уровень на трубу УТ-20Т2, уровень накладной УНТ 10-Т2, окулярная насадка ОНТ-Т2, астрономические принадлежности АП-Т2; уровень УНТ-10, астрономическая сетка, ключ, футляр; комплект электрооборудования КЭО-Т2: вешка, фонарь, тройник, аккумулятор (по требованию); комплект визирных целей КВЦ: визирные марки - 4, подставки - 3, штативы - 3, тройники - 3, аккумуляторы в футлярах - 4, укладочный ящик; оптический двусторонний отвес ОДО, центрировочная плита; дальномерные комплекты ДН-04, ДН-08, ДНР-06.

1.6. Теодолит Theo 010А предназначен для угловых измерений в триангуляции (полигонометрии) 3-го и 4-го класса. Может использоваться на астрономических наблюдениях, в короткобазисной полигонометрии, а также на геодезических работах в строительстве, при монтаже технологического оборудования и на высокоточных маркшейдерских работах.

Theo 010A - оптический теодолит с поворотным горизонтальным кругом и двусторонним клиновым микрометром, работающим по принципу совмещения диаметрально противоположных делений лимба. Изображение диаметрально противоположных двойных делений лимбов горизонтального или вертикального круга в зависимости от установки, а также шкалы оптического микрометра передается в поле зрения отсчетного микроскопа, расположенного рядом с окуляром зрительной трубы. Числовые значения градусов и десятков минут вынесены в раздельно расположенные окна в поле зрения микроскопа. Зрительная труба дает прямое изображение, через зенит переводится обоими концами. Снабжен оптическим отвесом, расположенным в алидадной части, и двумя оптическими визирами. Вместо уровня при вертикальном круге установлен оптико-механический компенсатор, автоматически стабилизирующий индекс вертикального круга. Теодолит снабжен комбинированным зажимным устройством, позволяющим как раздельно, так и одновременно фиксировать положение трубы и алидады горизонтального круга, и двумя наводящими винтами, расположенными на одной оси. Подставка теодолита съемная.

Приспособлен для работы по трехштативной системе и с электроосветительной насадкой, освещающей поле зрения отсчетного микроскопа и сетку нитей зрительной трубы.

Теодолит изготовляется с делениями лимбов в градовой и градусной мерах.

Комплектность поставки: теодолит в футляре, штатив, отвес шнуровой, комплект принадлежностей для юстировки и ухода за инструментом, чехол для теодолита.

По особому заказу поставляется: комплект короткобазисного оборудования: комплект 1, комплект II (см. рейка Bala); комплекты визирных марок: комплект I (визирная марка - 1, подставка - 1, карманный фонарь - 1, отвес шнуровой - 1), комплект II (визирные марки - 4, подставки - 3, карманные фонари - 4, держатели для визирных марок - 4, отвесы шнуровые - 3, штативы - 3); комплект световых визирных марок (световая марка - 1, подставка - 1, отвес жесткий - 1, аккумулятор со взрывоопасным кабелем - 1, штатив - 1); окуляры коленчатые для трубы и микроскопа; окулярные призмы для трубы и микроскопа; светофильтры; буссоль круглая; буссоль цилиндрическая; центрировочная плита с жестким отвесом; оптический отвес двойного визирования; взрывобезопасное осветительное устройство; накладной уровень на трубу (нивелирный).

Изготовитель: народное предприятие «Карл Цейсс Йена», ГДР.

1.7. Теодолит Те-В1 предназначен для угловых измерений в триангуляции (полигонометрии) 3-го и 4-го класса. Может использоваться на астрономических наблюдениях, в короткобазисной полигонометрии, а также на геодезических работах в строительстве и при монтаже технологического оборудования.

Те-В1 птический теодолит с поворотным горизонтальным кругом и двусторонним оптическим микрометром с плоскопараллельными пластинками, работающими по принципу совмещения диаметрально противоположных делений лимба. Изображения диаметрально противоположных одинарных делений лимбов горизонтального или вертикального кругов в зависимости от установки, а также шкалы оптического микрометра передаются в поле зрения отсчетного микроскопа, расположенного рядом с окуляром зрительной трубы. Зрительная труба дает обратное изображение, через зенит переводится окулярным концом. Контактный уровень при алидаде вертикального круга расположен в подставке трубы, наблюдение за которым осуществляется через поворотную призму. Оборудован оптическим отвесом, находящимся в алидадной части, и двумя оптическими визирами. Закрепительные и наводящие винты расположены на одной оси. Снабжен съемной подставкой специальной конструкции, обеспечивающей высокую точность принудительного центрирования. Изготовляется с делениями лимбов в градовой и градусной мерах.

Теодолит Те-В3 по техническим данным и оформлению аналогичен теодолиту Те-В1. Отличие состоит в том, что в Те-В3 вместо уровня при вертикальном круге установлен оптический компенсатор, автоматически стабилизирующий индекс вертикального круга.

Комплектность поставки: теодолит в футляре, штатив, отвес шнуровой, окулярные призмы для трубы микроскопа (2), осветительное устройство, комплект принадлежностей для юстировки и ухода за инструментом.

По особому заказу поставляются: малый комплект оборудования для трехштативного метода (2 визирных марки с подставками, 2 шнуровых отвеса, 2 осветительных устройства, 2 штатива); большой комплект оборудования для трехштативного метода (4 визирных марки с подставками, 4 шнуровых отвеса, 4 осветительных устройства, 4 штатива); комплект короткобазисного оборудования (2-метровый инварный жезл с подставкой, штатив, осветительное устройство, таблицы для вычисления расстояний); комплект дальномерной аппаратуры (дальномерная насадка, 2 подставки, 2 дальномерных рейки длиной 1,7 м, 2 шнуровых отвеса, 2 штатива); уровень накладной; уровень Хорребо (для астрономических наблюдений); буссоль.

Изготовитель: венгерский оптический завод MOM, г. Будапешт.

1.8. Теодолит Те-С1 предназначен для угловых измерений в триангуляции (полигонометрии) 3-го и 4-го класса. Может использоваться на маркшейдерских и геодезических работах в строительстве.

Те-С1 - оптический теодолит с поворотным горизонтальным лимбом и двусторонним оптическим микрометром с плоскопараллельной пластинкой, работающим по принципу совмещения подвижного штриха с биссектором, образуемым диаметрально противоположными одинарными делениями лимбов. Изображения диаметрально противоположных делений лимбов горизонтального и вертикального кругов и шкалы микрометра передаются одновременно в поле зрения микроскопа, расположенного рядом со зрительной трубой. Зрительная труба дает обратное изображение. Контактный уровень при алидаде вертикального круга расположен в подставке трубы, наблюдение за которым осуществляется через поворотную призму. Оборудован оптическим отвесом, находящимся и алидадной части, и оптическим визиром. Закрепительные и наводящие винты расположены соосно. Подставка специальной конструкции съемная. Теодолит изготовляется с делениями лимбов в градусной и градовой мерах. Комплектность поставки: теодолит в футляре, штатив, отвес шнуровой, комплект принадлежностей для юстировки и ухода за инструментом.

По особому заказу поставляется: буссоль цилиндрическая, буссоль круглая, окуляры коленчатые для трубы и микроскопа, комплект визирных марок с подставками, центрировочная плита, осветительное устройство.

Изготовитель: венгерский оптический завод MOM, г. Будапешт.

1.9. Теодолит Т предназначен для угловых измерений в триангуляции (полигонометрии) 1-го и 2-го разр. Может использоваться для технического нивелирования, на маркшейдерских работах и на геодезических работах в строительстве.

Т- оптический шкаловый теодолит с поворотным горизонтальным кругом. Изображения делений горизонтального и вертикального кругов одновременно передаются и поле зрения одностороннего шкалового микроскопа, расположенного параллельно зрительной трубе. Зрительная труба имеет обратное изображение, через зенит переводится обоими концами. Вместо уровня при вертикальном круге установлен оптико-механический компенсатор, автоматически стабилизирующий индекс вертикального круга. Снабжен оптическим отвесом, расположенным в алидадной части, и двумя оптическими визирами. Приспособлен для работы по трехштативной системе с дальномерными насадками ДН-04, ДНР-06 и с ориентир-буссолью ОБТ.

Комплектность поставки: теодолит в футляре, штатив, отвес шнуровой, окулярная насадка для зрительной трубы, окулярная насадка для отсчетного микроскопа, комплект принадлежностей для юстировки и ухода за инструментом.

По особому заказу поставляется: ориентир-буссоль ОБТ для Т, комплект визирных целей КВЦ, оптический двусторонний отвес ОДО, дальномерные комплекты ДН-04, ДНР-06.

1.10. Теодолит Т5 предназначен для угловых измерений в триангуляции (полигонометрии) 1-го и 2-го разр. Может использоваться на нивелирных работах и геодезических работах в строительстве.

Т5 - оптический теодолит повторительного типа. Изображения делений лимбов горизонтального и вертикального кругов одновременно наблюдаются в поле зрения одностороннего шкалового микроскопа, расположенного параллельно зрительной трубе. Зрительная труба имеет обратное изображение, через зенит переводится обоими концами. Контактный уровень при алидаде вертикального круга расположен в подставке трубы, наблюдение за которым производится через поворотную призму. Закрепительные и наводящие винты соосные. Оборудован двумя оптическими визирами и оптическим отвесом, вмонтированным в алидадную часть. Приспособлен для работы по трехштативной системе, с накладным уровнем на трубу, с ориентир-буссолью и с дальномерными насадками ДН-04, ДНР-06 и ДН-08.

Комплектность поставки: теодолит в футляре, штатив, комплект принадлежностей для юстировки и ухода за инструментом, отвес шнуровой.

По особому заказу поставляются: накладной уровень на трубу, ориентир-буссоль, дальномерные комплекты ДН-04, ДНР-06, ДН-08.

1.11. Теодолит Theo 020A предназначен для угловых измерений в триангуляции (полигонометрии) 1-го и 2-го разр. Может использоваться для измерения короткобазисным методом базисов для фототеодолитной съемки, в маркшейдерии, на геодезических работах в строительстве.

Theo 020A - оптический шкаловый теодолит повторительного типа. Изображения делений лимбов горизонтального и вертикального кругов одновременно передаются в поле зрения одностороннего шкалового микроскопа, расположенного рядом с окуляром зрительной трубы. При необходимости изображение вертикального круга можно отключить. Зрительная труба имеет прямое изображение, через зенит переводится обоими концами. Вместо уровня при вертикальном круге установлен оптико-механический компенсатор, автоматически стабилизирующий индекс вертикального круга. У теодолита комбинированное зажимное устройство, позволяющее как раздельно, так и одновременно фиксировать положение трубы и алидады горизонтального круга и два наводящих винта, расположенных на одной оси. Снабжен встроенным в алидадную часть оптическим отвесом и двумя оптическими визирами.

Приспособлен для работы по трехштативной системе, с картографическим столиком Karti и с электроосветительной насадкой, освещающей поле зрения отсчетного микроскопа и сетку нитей зрительной трубы.

Изготовляется с делениями лимбов в градовой и градусной мерах, а также с двойной оцифровкой (слева и справа) делений лимба горизонтального круга.

Комплектность поставки: теодолит в футляре, штатив, отвес шнуровой, комплект принадлежностей для юстировки и ухода за инструментом, чехол для теодолита.

По особому заказу поставляются: комплект короткобазисного оборудования1, комплекты обычных и световых визирных марок, окуляры коленчатые для трубы и микроскопа, окулярные призмы для трубы и микроскопа, светофильтры, буссоль круглая, буссоль цилиндрическая, центрировочная плита с жестким отвесом, оптический отвес двойного визирования, картографический столик Karti, взрывобезопасное осветительное устройство, накладной уровень на трубу (нивелирный).

Изготовитель: народное предприятие «Карл Цейсс Йена», ГДР.

1 Состав комплектов, как у теодолита Theo 010А.

1.12. Теодолит-тахеометр. Те-Д1 предназначен для угловых измерений в триангуляции (полигонометрии) 1-го и 2-го разр. Может использоваться на различных работах в инженерной геодезии и на геодезических работах в строительстве.

Те-Д1 - оптический теодолит-тахеометр с поворотным горизонтальным кругом и односторонним для обоих лимбов оптическим микрометром с плоскопараллельной пластинкой, работающим по принципу совмещения изображения младшего деления лимба с неподвижным бисектором. Изображения делений лимбов горизонтального и вертикального кругов, а также шкалы микрометра передаются одновременно в поле зрения отсчетного микроскопа, расположенного рядом со зрительной трубой. Зрительная труба дает обратное изображение, через зенит переводится обоими концами. Теодолит оборудован оптическим отвесом, находящимся в алидадной части инструмента, и двумя оптическими визирами. Контактный уровень при вертикальном круге расположен в подставке, трубы, наблюдение за которым производится через поворотную призму. Закрепительные и наводящие винты соосны. Снабжен съемной подставкой специальной конструкции. Изготовляется с делениями лимбов в градовой и градусной мерах.

Теодолит-тахеометр Те-Д3 по техническим данным и конструкции аналогичен теодолиту-тахеометру Те-Д1, только вместо уровня при вертикальном круге у него установлен компенсатор, автоматически стабилизирующий индекс вертикального круга.

Комплектность поставки: теодолит-тахеометр в футляре, штатив, отвес шнуровой, окулярные насадки для трубы и микроскопа (2), комплект принадлежностей для юстировки и ухода за инструментом.

По особому заказу поставляется: буссоль цилиндрическая, буссоль круглая, окуляры коленчатые для трубы и микроскопа, оборудование для трехштативного метода (2 штатива, 2 сигнала, 3 осветительных устройства, 1 дальномерная рейка длиной 2 м), центрировочная плита, осветительное устройство с батарейным ящиком.

Изготовитель: венгерский оптический завод MOM, г. Будапешт.

Таблица 2

Показатели

Технические характеристики точных теодолитов

Т2

Theo 010А

Те-В1

Те-В3

Те-С1

Т

Т5

Theo 020A

Те-Д1

Те-Д2

Те-Д3

Те-Д4

Увеличение зрительной трубы

25×

30×

30×

30×

30×

27×

25×

25×

25×

25×

25×

25×

Угол поля зрения, град

1,5

1,5

1,3

1,3

1,4

1,5

1,5

1,3

1,5

1,5

1,5

1,5

Наименьшее расстояние визирования, м

1,5

1,5

2

2

2,5

2

1,5

1,5

2

2

2

2

Цена деления кругов

20'

20'

20'

20'

20'

1°

1°

1°

1°

1°

1°

1°

Цена деления оптического микрометра, с

1

1

1

1

10

-

-

-

60

-

60

-

Цена деления шкалового микроскопа, мин

-

-

-

-

-

1

1

1

-

1

-

1

Точность отсчета с оценкой на глаз, с

0,1

0,1

0,1

0,1

1

6

6

6

6

6

6

6

Средняя квадратическая погрешность изменения горизонтального угла из одного приема (инструментальная), с

2

1 - 2

3

3

3 - 5

5

5 - 6

3 - 4

6 - 8

6 - 8

6 - 8

6 - 8

Цена деления уровней:

























круглого, мин/2 мм



8

6

6

6

10

-

8

6

6

6

6

при алидаде горизонтального круга, с/2 мм

15

20

20

20

20

30

30

20

30

30

30

30

при алидаде вертикального круга, с/2 мм

20

-

20

-

30

-

15

-

30

30

-

-

накладного на ось вращения трубы, с/2 мм

10

-

10

10

-

-

-

-

-

-

-

-

накладного на трубу, с/2 мм

-

20

-

-

-

-

20

20

-

-

-

-

Диапазон работы компенсатора, мин

-

±4

-

±6

-

±3

-

±4

-

-

±6

±6

Точность самоустановки индекса вертикального круга, с

-

±0,3

-

±1

-

±2

-

±1

-

-

±1

±1

Масса теодолита, кг

5,2

4,5

5,5

5,5

5,4

3,6

3,5

4,2

4,8

4,8

4,8

4,8

Масса комплекта, кг

15

14,9

15,5

15,5

13,3

12,7

12,8

14,6

12,7

12,7

12,7

12,7

Оптовая цена комплекта, руб.

900

-

640

710

456

450

400

-

381

381

421

421

1.13. Теодолит-тахеометр Те-Д2 предназначен для угловых измерений в триангуляции (полигонометрии) 1-го и 2-го разр. Может использоваться в маркшейдерии и на геодезических работах и строительстве.

Те-Д2 - оптический шкаловый теодолит с поворотным горизонтальным лимбом. Изображения делений лимбов горизонтального и вертикального кругов одновременно передаются в поле зрения одностороннего шкалового микроскопа, расположенного рядом со зрительной трубой. Зрительная труба дает обратное изображение, через зенит переводится обоими концами. Оборудован оптическим визиром и оптическим отвесом, находящимся в алидадной части инструмента. Закрепительные и наводящие винты расположены на одной оси. Контактный уровень при алидаде вертикального круга размещен в подставке трубы, наблюдение за которым производится через поворотную призму. Снабжен съемной подставкой специальной конструкции. Приспособлен для работы с электроосвещением. Изготовляется с делениями лимбов в градовой и градусной мерах.

Теодолит-тахеометр Те-Д4 по техническим данным и конструкции аналогичен теодолиту-тахеометру Те-Д2, только вместо уровня при вертикальном круге снабжен компенсатором, автоматически стабилизирующим индекс вертикального круга.

Комплектность поставки: теодолит-тахеометр в футляре, штатив, отвес шнуровой, окулярные насадки для трубы и микроскопа (2), комплект принадлежностей для юстировки и ухода за инструментом.

По особому заказу поставляются: буссоль цилиндрическая, буссоль круглая, окуляры коленчатые для трубы и микроскопа, осветительное устройство с батарейным ящиком, комплект визирных марок, центрировочная плита (подставка для наблюдения со столика).

Изготовитель: венгерский оптический завод MOM, г. Будапешт.

Технические характеристики точных теодолитов и оптовые цены комплектов приведены в табл. 2.

Теодолиты технические

1.14. Теодолит Т15 предназначен для угловых измерений в теодолитных и тахеометрических ходах, для производства тахеометрических съемок на земной поверхности. Может использоваться на маркшейдерских работах и геодезических работах в строительстве.

Т15 - оптический шкаловый теодолит повторительного типа. Изображения делений лимбов горизонтального и вертикального кругов передаются одновременно и поле зрения шкалового микроскопа, расположенного рядом с окуляром зрительной трубы. Зрительная труба дает обратное изображение, через зенит переводится обоими концами. Контактный уровень при алидаде вертикального круга расположен в подставке трубы, наблюдение за которым производится через поворотную призму. Теодолит снабжен оптическим отвесом, расположенным в алидадной части, и двумя оптическими визирами. Закрепительные винты куркового типа находятся на одной оси с наводящими винтами. Приспособлен для работы по трехштативной системе и с дальномерными насадками ДН-04, ДН-08, ДНР-06.

Комплектность поставки: теодолит в футляре, штатив, отвес шнуровой, комплект принадлежностей для юстировки и ухода за инструментом.

По особому заказу поставляются дальномерные комплекты ДН-04, ДНР-06, ДН-08.

1.15. Теодолит Т30 предназначен для угловых измерений при создании планового обоснования пониженной точности. Может также использоваться для выполнения тахеометрических съемок и геодезических работ в строительстве.

Т30 - малогабаритный оптический теодолит повторительного типа. Изображения делений лимбов горизонтального и вертикального кругов передаются одновременно в поле зрения одностороннего микроскопа, расположенного рядом с окуляром трубы. Зрительная труба дает обратное изображение, через зенит переводится обоими концами. Отверстие в вертикальной оси позволяет использовать зрительную трубу для центрирования инструмента. Цилиндрический уровень при алидаде горизонтального круга расположен на подставке зрительной трубы. Подставка теодолита скреплена с основанием футляра, что позволяет закрывать теодолит футляром, не снимая его со штатива.

Приспособлен для работы с дальномерной насадкой ДН-10, с уровнем на трубе УТ20-Т2 и с ориентир-буссолью ОБТ.

Комплектность поставки: теодолит в футляре, штатив, комплект принадлежностей для юстировки и ухода за инструментом, чехол для инструмента.

По особому заказу поставляется уровень на зрительную трубу УТ202, ориентир-буссоль ОБТ, дальномерный комплект ДН-10.

Технические характеристики и оптовые цены технических теодолитов приведены в табл. 3.

Таблица 3

Показатели

Технические характеристики теодолитов

Т15

Т30

Увеличение зрительной трубы

25×

20×

Угол поля зрения, град

1,5

2

Наименьшее расстояние визирования, м

1,2

1

Цена деления кругов, мин

60

10

Точность отсчитывания по кругам, мин

0,1

1

Средняя квадратическая погрешность измерения горизонтального угла, с

15

30

Цена деления уровней:





цилиндрического при алидаде горизонтального круга, с/2 мм

45

45

цилиндрического при алидаде вертикального круга, с/2 мм

30

-

при трубе, с/2 мм

-

20

Масса теодолита, кг

3,1

2

Масса комплекта, кг

11,8

7,8

Оптовая цена комплекта, руб.

400

220

Буссоли и гониометры

1.16. Буссоль с диоптрами БС-2ис. 1) предназначена для определения азимутов направлений и измерения горизонтальных углов. Применяется для ориентирования и в рекогносцировочных работах.

БС-2 представляет собой круговую буссоль, снабженную металлическим горизонтальным кругом. Лимб жестко соединен с корпусом буссоли, алидада оборудована двумя складными диоптрами. Отсчеты по горизонтальному кругу производятся по двум диаметрально противоположным верньерам. Буссоль приспособлена для работы как с руки, так и с подставки, в качестве которой можно использовать деревянный кол.

Комплектность поставки: буссоль в укладочном ящике, отвес шнуровой, отвертка.

1.17. Буссоль Шмалькальдера БШ-1 (рис. 2) предназначена для определения азимутов направлений и применяется для ориентирования, в рекогносцировочных работах и при глазомерной съемке.

БШ-1 - круговая буссоль, азимутальное кольцо которой скреплено с магнитной стрелкой и вращается вместе с ней. Нулевое деление кольца совмещено с южным концом магнитной стрелки. Для визирования имеются складные диоптры. Глазной диоптр снабжен лупой и призмой, через которые одновременно с визированном производится отсчет по азимутальному кольцу.

1.18. Ориентир-буссоль ОБК (рис. 25) предназначена для ориентирования планшетов и карт по магнитному меридиану.

Шкала буссоли позволяет измерять отклонение стрелки от нулевого положения, не превышающее ±12°. Буссоль оборудована арретиром.

1.19. Гониометр топографический ГР-2 (рис. 3) предназначен для определения азимутов направлений и измерения горизонтальных углов, применяется при рекогносцировке и ориентировании, может использоваться в разбивочных работах невысокой точности.

Рис. 1. Буссоль БС-2

Рис. 2. Буссоль БШ-1

ГР-2 - угломерный инструмент с металлическим горизонтальным кругом, снабжен круговой буссолью, которая жестко скреплена с алидадой. Оборудован двумя парами взаимно перпендикулярных диоптров. Лимб гониометра поворотный снабжен двумя диоптрами. Отсчеты по горизонтальному кругу производятся по диаметрально противоположным верньерам. Инструмент приспособлен для работы с руки или подставки, в качестве которой можно использовать деревянный кол.

Комплектность поставки: гониометр в футляре, отвес шнуровой, отвертка.

Технические характеристики и оптовые цены буссолей и гониометра указаны в табл. 4.

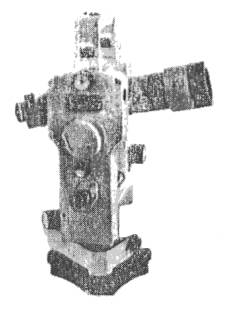

Рис. 3. Гониометр топографический ГР-2

Таблица 4

Показатели

Технические характеристики приборов

ГР-2

БС-2

БШ-1

ОБК

Цена деления азимутального кольца, град

1

1

1

0,5

Цена деления лимба, град

1

1

-

-

Погрешность определения азимута в случае установки инструмента на жестком основании, мин

30

30

30

15

База диоптров, мм

80

82

75

-

Точность отсчета по лимбу, мин

5

5

-

-

Габариты, мм

116×168

112×100

75×95

180×47×25

Масса, кг

1

0,8

0,2

0,22

Оптовая цена, руб.

20

19

18

10

Гиротеодолиты

1.20. Гиротеодолит Gi-B2ис. 4) с автоматической системой слежения за положением точек риверсии предназначен для автономного определения азимута направлений со средней квадратической погрешностью ±15". Применяется для ориентирования подземных опорных сетей, передачи направления с поверхности в шахты и наоборот, а также при инженерно-геодезических работах на поверхности.

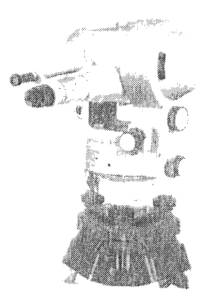

Рис. 4. Гиротеодолит Gi-B2

Прибор состоит из трех основных узлов: угломерной части, гироскопа и блока электропитания.

Угломерная часть представляет собой модернизированный теодолит Те-В1 с встроенной автоколлимационной системой и предназначена для измерения углов и наблюдения точек риверсии гармонических колебаний чувствительного элемента.

Датчиком направления меридиана является маятниковый гироскоп с торсионным подвесом чувствительного элемента.

Блоки электропитания включают и себя статический полупроводниковый преобразователь постоянного тока в переменный, генератор частоты, аккумуляторные батареи и токопроводящие кабели.

Техническая характеристика прибора

Период гармонических колебаний (на широте 47°), мин

4,5

Время, необходимое для одного определения азимута при четырех точках риверсии, включая время установки, мин

35

Потребляемая в пуске энергия, А/ч

1,4

Стабилизированное постоянное напряжение, В

12

Переменное трехфазное напряжение В

30

Частота, Гц

416,6

Масса комплекта, кг

44,7

В том числе:



гиротеодолит (с гироскопическим узлом)

9,2

генератор

12

принадлежности

16

штатив

7,5

Условия эксплуатации:



температурный диапазон, °С

от -40 до +50

шпротный предел

75°

Оптовая цена комплекта, руб.

8000

Комплектность поставки: гиротеодолит (с узлом гироскопа) в деревянном ящике, запасной узел гироскопа в деревянном ящике, генератор с соединительными кабелями в деревянном ящике, штатив в брезентовом чехле, оптический центрир с буссолью, осветительное устройство к автоколлиматору и набор принадлежностей для эксплуатации, юстировки и ухода в деревянном ящике.

По особому заказу поставляются: аккумулятор напряжением 12 В, освещаемая марка для установки на гиротеодолите, осевой уровень, уровень Хорребо, комплект марок, шкаф батарейный.

Изготовитель: венгерский оптический завод МОМ, г. Будапешт.

1.21. Маркшейдерский взрывобезопасный гироскоп МВТ2 с автоматической системой слежения за положением точек риверсии предназначен для автономного определения азимута направления со средней квадратической погрешностью 30". Применяется для ориентирования подземных опорных сетей, шахт и при инженерно-геодезических работах на поверхности.

Гироскоп МВТ2 состоит из трех узлов: угломерной части, гироприставки и блока электропитания.

Угломерная часть представляет собой модернизированный теодолит Т5 (ОТШ) с автоколлимационной системой и предназначен для измерения углов и наблюдения точек риверсии гармонических колебаний чувствительного элемента.

Гироприставка предназначена для определения меридиана в точке установки прибора и является маятниковым гирокомпасом с чувствительным элементом, центрируемым на торсионном подвесе. Соединение угломерной части с гироприставкой, а также горизонтирование прибора осуществляются при помощи трегера, который одновременно является своеобразной муфтой с токоподводом от блока электропитания.

Блок электропитания состоит из полупроводникового преобразователя и аккумуляторной батареи, заключенных в общий взрывобезопасный корпус, и токопроводящего кабеля.

Техническая характеристика прибора

Период гармонических колебаний (на широте 60°), мин

7

Время, необходимое для одного определения азимута при четырех точках риверсии, мин

20

Потребляемая в пуске энергия от батареи, А/ч

0,3

Номинальная емкость аккумуляторной батареи, А

3,5

Стабилизированное постоянное напряжение, В

9,4

Переменное трехфазное напряжение, В

30

Частота, Гц

430

Масса комплекта, кг

33

В том числе:



гирокомпаса в футляре

16

блока электропитания

10

штатива

7

Условия эксплуатации:



температурный диапазон, °С

от -10 до +10

широтный предел

75°

Оптовая цена комплекта, руб.

8000

Комплектность поставки: гирокомпас в футляре, блок электропитания со сменной аккумуляторной батареей в укладочном ящике, штатив, электроизмерительный прибор, зарядное устройство, комплект запасных частей и принадлежностей для юстировки и ухода за инструментом.

Изготовитель: опытно-экспериментальный завод ВНИМИ, Ленинград.

ГЛАВА 2

ИНСТРУМЕНТЫ И ПРИБОРЫ ДЛЯ ЛИНЕЙНЫХ ИЗМЕРЕНИЙ

2.1. Линейные измерения при инженерных изысканиях характеризуются широким диапазоном точностных требований: от 1:300 при измерении расстояний по рейке нитяным дальномером до 1:100000 при измерении базисов в триангуляции 4-го класса.

В зависимости от требуемой точности, условий местности и объемов измерений длины сторон определяются следующими способами: непосредственным измерением, дальномерно-базисным, параллактическим, свето- и радиодальномерным.

2.2. К инструментам для непосредственного измерения расстояний относятся мерные проволоки, ленты землемерные, рулетки. Мерные проволоки в комплекте базисного прибора в настоящее время применяются в основном для измерения длин компараторов. Ленты и рулетки используются при измерении расстояний с относительной погрешностью порядка 1:1000 - 1:3000. Наиболее удобными для этих целей являются 30 - 50-метровые рулетки типа РВ-30 и РК-50.

2.3. В затрудненных условиях местности и при значительном объеме линейных измерений с относительной погрешностью 1:1000 - 1:2000 целесообразно применять дальномерно-базисный метод с использованием дальномерных насадок типа ДН-04, ДНР-06, ДН-08, ДН-10, а при измерении линий с относительной погрешностью 1:5000 - редукционные тахеометры типа ТД или Redta 002.

2.4. Для измерения расстояний с относительной погрешностью 1:5000 - 1:1000 рекомендуется применять короткобазисный параллактический метод с использованием точных теодолитов типа Т2 и базисных жезлов 2- или 3-метровой длины, а также длиномеры.

2.5. Наиболее прогрессивным современным методом измерения расстояний является светодальномерный. Этот метод в настоящее время находит широкое применение в линейных измерениях, начиная с относительной погрешности 1:5000 и точнее.

Преимущественная область применения, рекомендуемые инструменты и допустимые предельные погрешности линейных измерений приведены в табл. 5.

Таблица 5

Преимущественная область применения

Рекомендуемые инструменты

Допустимые предельные погрешности

Измерение длин компараторов и базисов

Базисный прибор

1:100000 и менее

Базисы в триангуляции 4-го класса, трилатерация 4-го класса

Радиодальномер, точные светодальномеры

1:100000

Базисы в триангуляции 1-го разр., трилатерация 1-го разр., полигонометрия 4-го класса, базисы в триангуляции 2-го разр., трилатерация 2-го разр.

Точные4 светодальномеры

1:50000 - 1:20000

Полигонометрия 1-го разр.

Точные светодальномеры, комплект для короткобазисной полигонометрии, длиномеры

1:10000

Полигонометрия 2-го разр., базисы в микротриангуляции

Точные светодальномеры, комплект для короткобазисной полигонометрии, длиномеры, редукционные тахеометры двойного изображения, оптический дальномер

1:5000

Теодолитные ходы при создании съемочного обоснования для крупномасштабных съемок

Дальномерные насадки, при небольших объемах измерений - ленты, рулетки

1:2000

Теодолитные ходы при создании обоснования для линейных изысканий, плановая привязка инженерно-геологических выработок и других точек

То же

1:1000

Тахеометрические и мензуальные ходы, съемочные работы

Технические теодолиты, тахеометры, кипрегели

1:300

Инструменты для непосредственного измерения расстояний

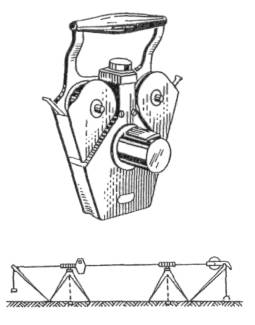

2.6. Базисный прибор БП- предназначен для высокоточных линейных измерений и применяется при измерении базисов в триангуляции и создании полевых компараторов.

Измерения производятся подвесными инварными проволоками по целикам, устанавливаемым на штативах или кольях. На концах проволоки имеются инварные шкалки с миллиметровыми делениями, оцифрованными слева направо. Остатки (короткие пролеты) измеряются инварной 6-метровой лентой. Центрирование штативов на концах измеряемой линии производится с помощью лотаппаратов. Для нивелирования целиков в комплект прибора входит базисная деревянная двусторонняя рейка с ценой деления 1 см на черной стороне и 1,1 см на красной.

Основные данные прибора

Длина проволоки, м

24

Диаметр проволоки, мм

1,7

Ошибка расстояния между нулями шкал проволок, мм

±1

Точность нанесения делений шкал, мк

±10

Предельная ошибка на всю длину шкалы, мк

±15

Длина инварной ленты, м

61

Длина базисной рейки, м

1,5

Масса груза для натяжения проволок, кг

10

Масса комплекта, кг

375

Оптовая цена комплекта, руб.

1065

Комплектность поставки: инварная подвесная проволока (4), барабан для хранения проволок (2), инварная лента (1), блоки (2), станки блочные (2), грузы по 10 кг (2), базисный целик для штатива (20), штатив базисный (20), рейка базисная (1), лотаппарат (2), карабин для проволоки (8), струна с крючками (4), термометр-пращ в оправе (4), комплект принадлежностей (1), аттестат на инварную проволоку(4).

Изготовитель: Экспериментальный оптико-механический завод, Москва.

2.7. Лента землемерная ЛЗ-20 предназначена для измерения расстояний при проложении теодолитных ходов. Представляет собой металлическую полосу с ручками на концах и дециметровыми делениями, оцифрованными через метр.

Комплектность поставки: лента с ручками, кольцо для намотки ленты, шпильки металлические (11).

2.8. Рулетки в закрытом корпусе типа РЗ предназначены для измерения расстояний и обмерных работ в различных областях народного хозяйства.

Измерительная лента рулетки заключена в закрытый круглый пластмассовый или металлический корпус с ручкой для наматывания. Рулетки выпускаются с измерительной лентой длиной 2, 5, 10, 20, 50 м и соответственно имеют шифр РЗ-2, РЗ-5, РЗ-10, РЗ-20, РЗ-50.

Изготовитель: 1) учебно-производственное предприятие № 1 Украинского товарищества глухонемых Министерства социального обеспечения УССР, Киев; 2) завод «Метиз» Министерства местной промышленности УССР, Киев.

Примечание. РЗ-50 выпускается только вторым изготовителем.

2.9. Рулетка на вилке РВ-30 предназначена для измерения линий в теодолитных ходах, разбивочных и обмерных работ в геодезии и строительстве.

Таблица 6

Показатели

Технические характеристики рулеток

ЛЗ-20

РЗ-2

РЗ-5

РЗ-10

РЗ-20

РЗ-50

РВ-30

РК-50

РТ-10

Длина шкалы, м

20

2

5

10

20

50

30

50

10

Цена деления шкалы на первом дециметре, мм

100

1

1

1.

1

1

1

1

10

Цена деления шкалы по всей длине, мм

100

1

1

1

10

10

10

10

10

Ширина измерительной ленты, мм

10 - 15

10 - 12

10 - 12

10 - 12

10 - 12

10 - 12

10 - 12

10 - 12

14 - 16

Толщина измерительной ленты, мм

0,4 - 0,5

0,16 - 0,22

0,16 - 0,22

0,18 - 0,22

0,18 - 0,22

0,18 - 0,22

0,2 - 0,26

0,2 - 0,26

0,3 - 0,5

Размеры корпуса, мм

260×25

60×18

65×18

75×20

100×20

140×80

280×25

175×300×25

100×30

Масса, кг

2,3

0,05

0,1

0,2

0,4

1

0,6

1,2

0,3

Оптовая цена, руб.

4,2

0,4

0,7

1,3

2,1

5,8

3,4

6

3

Измерительная лента рулетки заключена и открытый металлический корпус и виде пилки с рукояткой м ручкой для наматывания.

2.10. Рулетка на крестовине РК-50 предназначена для измерения линии в теодолитных ходах, разбивочных и обмерных работ в геодезии и строительстве.

Измерительная лента рулетки заключена в открытый металлический корпус в виде вилки с рукояткой и ручкой для наматывания.

Изготовитель ЛЗ-20, РВ-30 и РК-50: учебно-производственное предприятие № 1 Украинского товарищества глухонемых Министерства социального обеспечения УССР, Киев.

2.11. Рулетка тесьмяная РТ-10 применяется при обмерных работах в геодезии и строительстве.

Измерительная лента рулетки тесьмяная с прополочной стабилизированной основой, заключенной в закрытый пластмассовый корпус.

Изготовитель: завод «Новатор» Министерства легкой промышленности РСФСР, Москва.

Технические характеристики и оптовые цены рулеток указаны в табл. 6.

Радио- и светодальномеры

2.12. Радиодальномер «Луч» предназначен для линейных измерений при приложении полигонометрических ходов 3-го и 4-го класса и сгущении сетей триангуляции.

«Луч» - фазовый радиодальномер, работающий на четырех фиксированных частотах. Источником колебаний масштабной частоты служит кварцевый генератор, источником колебаний несущей частоты является отражательный клистрон с внутренним объемным резонатором. Фаза масштабной частоты измеряется компенсационным методом с использованием фазовращателя и фазового детектора.

Станция радиодальномера может работать как в режиме «ведущей», так и в режиме «ведомой».

Приемопередатчик и индикаторный блок выполнены раздельно. В случае необходимости приемопередатчик может быть установлен на разборной трубчатой мачте высотой до 16 м. Управление им осуществляется дистанционно. Измерения могут выполняться при тумане, дымке и слабом дожде.

В качестве источника питания применяется 12-вольтная аккумуляторная батарея типа 6СТ54.

Техническая характеристика

Дальность действия, км

0,2 - 40

Точность измерения расстояния, мм

(30 + 3 S км)

Диапазон частот, мГц:



несущих

8600 - 8900

масштабных

10,000 - 9,000

Ширина диаграммы направленности антенны

около 5°

Мощность, потребляемая одной станцией, Вт

80

Масса, кг:



индикаторного блока

14

приемопередатчика

9,5

барабана с кабелем

2

разборной мачты

137

комплекта

840

В комплект радиодальномера входят: приемопередатчик (3), индикаторный блок (3), штатив (6), аккумуляторная батарея (6), разборная мачта (3) соединительный кабель с барабаном (3), комплект метеоприборов (3).

Стоимость комплекта 16 тыс. руб.

2.13. Светодальномер СМ-3 предназначен для производства линейных измерений при создании планового обоснования крупномасштабных съемок.

СМ-3 относится к типу фазовых светодальномеров с фиксированными частотами и фотоэлектрической регистрацией фазы отраженного сигнала. Источником модулированного излучения является полупроводниковым светодиод из арсенида галлия. Электронные блоки, построенные на транзисторах, и приемопередающая оптическая система, используемая одновременно как зрительная труба, размещены в корпусе светодальномера. В качестве источника питания используются две аккумуляторные батареи, объединенные в специальный блок. Отражатель зеркально-линзовый. Дальномер и отражатели снабжены съемными подставками и оптическими визирами. Приспособлен для работы по трехштативной системе.

В настоящее время отечественной промышленностью подготовляется к серийному производству новый светодальномер 2СМ-2 с автоматической индикацией результатов измерений.

В комплект прибора входят: светодальномер с укладочным ящиком, отражатель с укладочным ящиком (2), штатив (3), оптический двусторонний отвес ОДО (3), термометр, аккумуляторы (2), соединительный кабель (2).

По требованию заказчика дополнительно поставляется: выпрямитель для зарядки аккумуляторов, барометр.

2.14. Светодальномер ЕОК 2000 (рис. 5) предназначен для производства линейных измерений при создании опорных геодезических сетей.

ЕОК 2000 относится к типу фазовых светодальномеров с фиксированными частотами и фотоэлектрической индикацией фазы отраженного сигнала. В качестве источника модулированного излучения в инфракрасном диапазоне спектра применен светодиод из арсенида галлия. Приемником отраженного сигнала является фотоумножитель. Для облегчения нахождения отражателя прибор снабжен излучателем видимого света. Передающая система используется и как прожектор-искатель, приемная является одновременно и зрительной трубой. Электронные блоки, построенные на транзисторах, и оптическая система смонтированы в корпусе светодальномера. Питание светодальномера осуществляется от аккумуляторной батареи. Прибор снабжен встроенным оптическим отвесом и устанавливается на стандартном трегере. Для грубого наведения на отражатель имеется оптический визир.

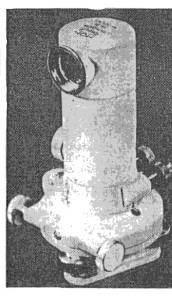

Рис. 5. Светодальномер ЕОК 2000

Рис. 6. Отражатели к светодальномеру ЕОК 2000

Отражатель (рис. 6) в зависимости от длины измеряемой линии, собирается из одной, трех или девяти триппельпризм и устанавливается на стандартной подставке.

В комплект прибора входит: приемопередатчик, подставка, штатив.

Отражатель, состоящий из 1, 3 или 9 призм, поставляется за дополнительную плату в следующем комплекте: отражатель, подставка, отвес шнуровой, штатив.

Изготовитель: народное предприятие «Карл Цейсс Йена», ГДР.

2.15. Маркшейдерский светодальномер МСД предназначен для линейных измерений при проложении полигонометрических ходов в шахтах и на дневной поверхности.

МСД 1М относится к типу фазовых светодальномеров с фиксированными частотами, фотоэлектрической регистрацией фазы отраженного сигнала, с плавнопеременной измерительной оптической линией задержки. Источником излучения является полупроводниковый светодиод из арсенида галлия. Передающая и приемная оптические системы, электронный блок и блок питания размещены в корпусе прибора. В качестве источника питания используется аккумуляторная батарея из тринадцати элементов КНГ-15. Снабжен поисковой визирной трубой и приспособлением для измерения углов наклона в пределах 3°. Отражатель трехпризменный с устройством для наклона в пределах от -45° до +90°. Дальномер приспособлен для работы по трехштативной системе. Исполнение взрывобезопасное.

В комплект прибора входят: приемопередатчик, отражатель, штатив (3), аккумулятор, зарядное устройство, отвес шнуровой (3).

Технические характеристики и оптовые цены радио- и светодальномеров указаны и табл. 7.

Таблица 7

Показатели

Технические характеристики светодальномеров

СМ-3

ЕОК-2000

МСД-1М

Диапазон измеряемых расстояний, м

2 - 1600

0 - 2000

0 - 500

Точность измерения, мм

Не более 30

Не более 10

±(2 + 5×10-6D)

Частота модуляции, мГц

30

29,9

27

30

30,3

33

150,1549

142,3624

149,8552

Время измерения одной дистанции, мин

10 - 15

5 - 7

8

Предельный угол наклона, град

±10

±40

От -45 до 90

Рабочий диапазон температур, °С

От -40 до 50

От -30 до 45

От -10 до 40

Рабочее напряжение, В

15; 2,5

12



Потребляемая мощность, Вт

8

8

2,5

Масса приемопередатчика, кг

12

12

9,5

Масса комплекта, кг

85

19*

35

Оптовая цена, тыс. руб.

11,6

5,5



* Масса указана без отражателей и источника питания.

Рейка BALA

2.16. Рейка BALAис. 7) в сочетании с точными теодолитами предназначена для определения расстояний короткобазисным параллактическим методом и используется при приложении ходов полигонометрии 1-го и 2-го разр. и измерении базисов фотостанций при производстве фототеодолитной съемки.

Рейка состоит из двух инварных стержней, жестко стыкуемых перед работой. Стержни заключены в предохранительные металлические трубки. На концах и в середине рейки расположены нанесенные на опаловые пластины визирные марки в виде треугольников (на концах) и ромба (в середине). Марки оснащены двойными штрихами, которыми пользуются в качестве визирной цели на коротких расстояниях и при компарировании. Рейка устанавливается на стандартной подставке по круглому уровню и ориентируется с помощью беспараллаксного коллиматора. Для работы в ночное время рейка оборудована электроосветительным устройством.

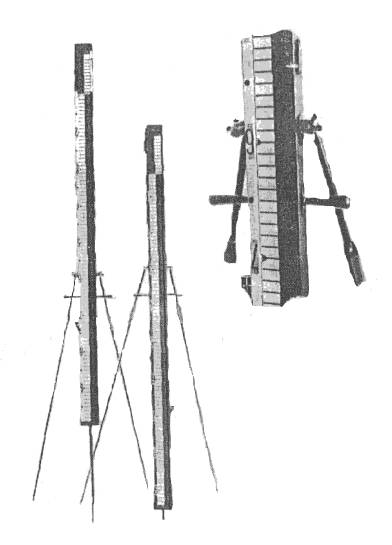

Рис. 7. Рейка Bala

Основные технические данные

Длина рейки, мм

2080

Расстояние между средней и крайними марками, мм

1000

Погрешность расстояния между марками, мм

±0,05

Цена деления круглого уровня, мин/2 мм

8

Комплектность поставки

Комплект I: базисная рейка в брезентовом чехле, подставка в брезентовой сумке, штатив, таблицы для вычисления расстояний, масса комплекта 25 кг, стоимость 225 руб.

Комплект II: базисная рейка и брезентовом чехле, обычные визирные марки (4), карманный фонарик (4), держатель для визирных марок (4), подставка (3), отвес шнуровой (3), штатив (3), таблицы для вычисления расстояний, масса комплекта 47 кг, стоимость 400 руб.

По особому заказу к обоим комплектам поставляется осветительное устройство для базисной рейки. Масса электроосветительного устройства 0,7 кг, стоимость 26 руб.

Изготовитель: народное предприятие «Карл Цейсс Йена», ГДР.

Длиномеры

2.17. Длиномер АД (рис. 8) предназначен для измерения линий при проложении полигонометрии 1-го и 2-го разр., может использоваться также для измерения линий в теодолитных ходах.

Рис. 8. Длиномер АД 1М

Сущность измерения заключается в определении длины некомпарированной стальной проволоки, натянутой между точками, путем прокатывания по ней мерного диска длиномера. Мерным диск заключен в дюралюминиевый корпус и снабжен счетным механизмом и тормозным устройством. В корпус прибора вмонтированы два направляющих ролика, посредством которых проволока в натянутом состоянии охватывает мерный диск. Для ввода проволоки в длиномер в корпусе имеются две прорези. Счетный механизм представляет собой типовой четырехразрядный счетчик емкостью до 1000 м, служащий для отсчета метров и дециметров. Сантиметры и миллиметры отсчитываются по круговой шкале, жестко скрепленной с мерным диском.

Проволока подвешивается на раздвижных стопках и натягивается динамометром или гирей.

Техническая характеристика

Оптимальные пределы измерения расстояний, м

50 - 500

Предельная относительная погрешность измерений:



при натяжении проволоки гирей

1:10000

при натяжении проволоки динамометром

1:5000

Цена деления круговой шкалы, мм

5

Цена деления концевых шкал, мм

5

Класс проволоки

1

Диаметр проволоки, мм

0,8

Емкость бабины, м

500

Масса длиномера, кг

2

Масса комплекта, кг

28

Оптовая цена комплекта, руб.

543

В состав комплекта входят: длиномер, бабина с проволокой, стойка со стременем (2), головка с блоком, концевая шкала (2), гиря, динамометр, комплект запасных частей (бухта проволоки длиной 500 м, зажимные винты шкал (2), отвертка (1).

Изготовитель: Опытно-экспериментальный завод ВНИМИ, Ленинград.

2.18. Длиномер автоматический ДА-2 предназначен для автоматического измерения расстояний и применяется в маркшейдерских и геодезических работах для измерения вертикальных, наклонных и горизонтальных расстояний.

Измерения производятся с помощью некомпарированной проволоки и мерного диска. В ДА-2 мерный диск конструктивно объединен с лебедкой для разматывания и наматывания проволоки. Отсчет расстояний производится по шкале, нанесенной на реборде мерного диска. Лебедка снабжена храповым устройством и приспособлением для укладки проволоки при ее навивке.

Техническая характеристика

Пределы измерения расстояний, м:



вертикальных

1000

наклонных и горизонтальных

200

Емкость барабана с проволокой диаметром 0,8 мм, м

1500

Точность измерения расстояний:



вертикальных

1:20000 - 1:40000

наклонных и горизонтальных

1:5000 - 1:6000

Габариты, мм

406×193×422

Масса ДА-2 с проволокой, кг

20,5

Масса полного комплекта, кг

36

Оптовая цена основного комплекта, руб.

153

В состав основного комплекта входят: длиномер, струбцина (4), блок отклоняющий, рейка контрольная, рейка-груз, проволока мерная длиной 1500 м, приспособление для чистки и смазки, рихтовальное приспособление.

Для измерения наклонных и горизонтальных расстояний по дополнительному заказу поставляются следующие принадлежности: рейка плоская (2), лента мерная, натяжное приспособление, тележка-груз, динамометр, термометр, проволока стальная диаметром 0,8 мм, длиной 1000 м.

Изготовитель: Харьковский завод маркшейдерских инструментов Министерства приборостроения, средств автоматизации и систем управления СССР, Харьков.

Тахеометры и дальномеры двойного изображения

2.19. Редукционный тахеометр Redta 002ис. 9) предназначен для измерения углов и линии в ходах полигонометрии с относительной погрешностью 1:5000. Может быть использован для определения координат углов кварталов и отдельных зданий и сооружений при комбинированном способе горизонтальной съемки.

Redta 002 представляет собой оптический повторительный теодолит с встроенным в зрительную трубу редукционным дальномером двойного изображения. Зрительная труба имеет со стороны объектива два входных отверстия: верхнее, дающее полное прямое изображение, и нижнее для получения смещенного изображения. Включение и выключение двойного или полного изображения осуществляется при помощи поворотного кольца, находящегося на окулярной части зрительной трубы. Изображения делений лимбов горизонтального и вертикального кругов одновременно передаются в поле зрения одностороннего шкалового микроскопа, расположенного параллельно зрительной трубе. Имеется тангенциальная шкала для определения тангенсов углов наклона. Вертикальный круг снабжен контактным уровнем, расположенным в подставке трубы. Наблюдение за установкой уровня осуществляется с помощью поворотной призмы.

Измерение расстояний, автоматически редуцированных на плоскость, производится по горизонтальной односторонней штриховой рейке с двумя верньерами.

Тахеометр приспособлен для работы по трехштативной системе и с картографическим столиком Karti.

Выпускается с делениями лимбов в градовой или градусной мерах.

Комплектность поставки: тахеометр, штатив, отвес шнуровой, комплект принадлежностей для юстировки и ухода за инструментом, карманный фонарик с держателем, комплект реечного оборудования I или II.

Комплект реечного оборудования I: рейка дальномерная длиной 2,09 м (2), подставка для рейки длиной 0,35 м (2), рейкодержатель (2), подставка (3), отвес шнуровой (3), штатив (3).

Комплект реечного оборудования II: рейка дальномерная длиной 2,09 м (2), подставка для рейки длиной 2,1 м (2), рейкодержатель (2).

По особому заказу поставляются: центрировочный шток (жесткий отвес), уровень для нивелирования, оптический лотаппарат, светофильтр для зрительной трубы, картографический столик Karti, комплект обычных визирных марок, комплект световых визирных марок, комплект реек длиной 1,52 м, рейка с принадлежностями длиной 0,77 м для производства съемочных работ.

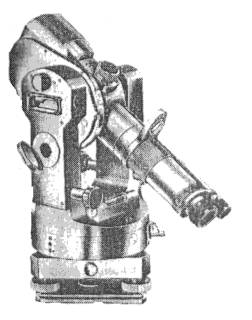

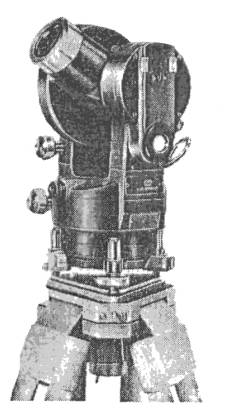

Рис. 9. Редукционный тахеометр Redta 002

Рис. 10. Редукционный тахеометр двойного изображения ТД

Изготовитель: народное предприятие «Карл Цейсс Йена», ГДР.

2.20. Тахеометр двойного изображения ТД (рис. 10) предназначен для измерения углов и линий в ходах полигонометрии с относительной погрешностью 1:5000. Может быть использован для определения координат углов кварталов и отдельных зданий и сооружений при комбинированном способе горизонтальной съемки, определении превышений по той же рейке, по которой измеряют расстояния, и нивелирования горизонтальным лучом.

ТД представляет собой оптический повторительный теодолит с дальномером - высотомером двойного изображения. Параллактический угол создается отклоняющим действием оптических клиньев компенсатора. При повороте компенсатора на 90° дальномер превращается в высотомер, и по дальномерной рейке отсчитываются превышения. Зрительная труба дает прямое изображение предметов и переводится через зенит окулярной частью. Сетка нитей нанесена на бипризме, которая вместе со щелевой диафрагмой, навинченной на окуляр, образует разделительное устройство. Изображения горизонтального и вертикального кругов передаются одновременно в поле зрения шлакового микроскопа, расположенного параллельно зрительной трубе. Вместо уровня при алидаде вертикального круга установлен оптический компенсатор, автоматически стабилизирующий индекс вертикального круга. Тахеометр снабжен двумя оптическими визирами и оптическим отвесом, встроенным в алидадную часть. Закрепительные и наводящие винты соосны.

Дальномерной базой служит горизонтальная односторонняя штриховая рейка с тремя верньерами. Тахеометр приспособлен для работы по трехштативной системе.

Комплектность поставки: тахеометр в футляре, рейка (2), ящик для реек, подставка для рейки (2), штатив (3), отвес шнуровой (3), окулярные насадки для зрительной трубы и микроскопа (2), набор принадлежностей для юстировки и ухода за инструментом.

По особому заказу поставляются: ориентир-буссоль, комплект визирных целей КВЦ, оптический двусторонний отвес ОДО.

Технические характеристики и оптовые цены тахеометров приведены в табл. 8.

2.21. Оптический топографический дальномер ОТД предназначен для измерения расстояний от 45 до 400 м с относительной погрешностью 1:5000. Применяется для проложения ходов полигонометрии и теодолитных ходов.

ОТД является дальномером двойного изображения с постоянным базисом в точке визирования. Дальномер снабжен оптическим линзовым компенсатором, позволяющим измерять параллактические углы до 5300". Отсчет величины параллактического угла осуществляется с помощью микроскопа по дальномерной шкале, изображение которой введено в поле зрения окуляра зрительной трубы. Зрительная труба может вращаться вокруг визирной оси на 90° для работы с горизонтальной или вертикальной рейкой.

Для измерения углов наклона имеется вертикальный, круг с отсчетным микроскопом. Дальномер оборудован оптическим визиром и оптическим отвесом, расположенным в подставке. Зажимные и наводящие винты попарно совмещены и расположены соосно.

Таблица 8

Показатели

Технические характеристики инструментов

Redta 002

ТД

Увеличение зрительной трубы

25×

27×

Поле зрения, град

1,4

1,5

Наименьшее расстояние визирования, м

2,5

2

Цена деления кругов, град

1

1

Цена деления шкалового микроскопа, мин

1

1

Точность отсчета с оценкой на глаз, мин:





по горизонтальному кругу

0,1

0,1

по вертикальному кругу

0,2

0,1

Средняя квадратическая погрешность измерения горизонтального угла одним приемом, с

5 - 6

5 - 7

Диапазон измеряемых расстояний, м

20 - 172

20 - 180

Средняя квадратическая погрешность измерения горизонтального расстояния, равного 100 м, см

Не более ±2,5

Не более ±3

То же, превышения пикетной точки, удаленной на 100 м, см при углах наклона от 0 до ±20°

-

±5

при углах наклона от ±20 до ±43°

-

±10

Диапазон работы авторедукционного устройства, град

-

±43

Коэффициент дальномера

100

100

Постоянное слагаемое дальномера

-0,3

0

Цена деления цилиндрических уровней, мин/2 мм:





при алидаде горизонтального круга

30

30

при алидаде вертикального круга

30

-

Диапазон работы компенсатора, мин



±3

Точность установки компенсатора, с

-

±2

Масса прибора, кг

6,5

6

Масса комплекта, кг

-

46

с реечным оборудованием I

72,5

-

с реечным оборудованием II

67,8

-

Оптовая цена, руб.:



1650

с реечным оборудованием I

1010

-

с реечным оборудованием II

906

-

Дальномерная рейка представляет собой металлический каркас с визирными марками, расположенными с обеих сторон. Рейка снабжена двумя круглыми уровнями, оптическим визиром и термометром.

Приспособлен для работы по трехштативной системе.

Техническая характеристика

Увеличение зрительной трубы

31×

Угол поля зрения, град

1,3

Наименьшее расстояние визирования, м

16

Диапазон измеряемых параллактических углов, с

от 2000 до 5300

Цена деления лимба, мин

10

Точность отсчета по лимбу, мин

1

Цена деления уровня, с/2 мм

45

Предельные углы наклона трубы, град

±22

Базы, образуемые марками первой стороны рейки, м

0,404; 0,808; 1,212; 1,616; 2,02

Базы, образуемые марками второй стороны рейки, м

0,4; 0,8; 12; 1,6; 2

Постоянное слагаемое дальномера С, м

0,119

Масса дальномера, кг

4

Масса рейки, кг

3,5

Масса комплекта, кг

31

Рис. 11. Дальномерная редукционная насадка ДНР-06 на теодолите Т2

Комплектность поставки: дальномер в укладочном ящике, рейка дальномерная, штатив (2), подставка (2), чехол, отвес шнуровой (2), комплект принадлежностей для юстировки и уходу за инструментом.

Оптовая цена комплекта 600 руб.

2.22. Дальномерная насадка ДН-04 предназначена для измерения расстояний от 10 до 125 м со средней квадратической погрешностью ±4 см на 100 м. Используется при создании планового обоснования крупномасштабных съемок.

ДН-04 является дифференциальным дальномером двойного изображения с постоянным параллактическим углом, создаваемым оптическими клиньями, выполняющими одновременно роль оптического микрометра. Дальномер выполнен в виде съемной насадки на зрительную трубу геодезических инструментов.

Дальномерной базой служит горизонтальная двусторонняя штриховая рейка с верньерами.

Насадка применяется с теодолитами Т, Т5, Т15, а также с другими теодолитами, наружный диаметр кольца объектива которых равен 46 мм.

Комплектность поставки: дальномерная насадка и футляре, дальномерная рейка (2), штатив (2), трегер (2), кронштейн для рейки (2), противовес для теодолитов Т2 или Т5, чехол для реек.

2.23. Дальномерная редукционная насадка ДНР-О6 (рис. 11) предназначена для измерения редуцированных расстояний от 20 до 200 м со средней квадратической погрешностью ±6 см на 100 м. Используется при создании планового обоснования и производства крупномасштабных топографических съемок застроенной территории.

ДНР-06 является редукционным дальномером двойного изображения, выполненным в виде съемной насадки на зрительную трубу геодезических инструментов. Для разделения двойного изображения дальномер снабжен бипризмой с нанесенной на ней сеткой нитей, которая устанавливается вместо сетки нитей зрительной трубы, и щелевой диафрагмой, навинчивающейся на окуляр.

Измерение расстояний производится по вертикальной двусторонней штриховой рейке с верньерамиис. 12).

Применяется с теодолитами Т15, Т5, Т, а также с другими инструментами, наружный диаметр кольца объектива которых равен 46 мм.

Комплектность поставки: дальномерная насадка ДНР-06 в футляре, бипризма, щелевая диафрагма, противовес, дальномерная рейка (2), чехол для реек.

Рис. 12. дальномерная рейка к насадке ДНР-06

2.24. Дальномерная насадка ДН-08 предназначена для измерения расстояний от 50 до 700 м со средней квадратической погрешностью ±8 см на 100 м. Используется при проложении теодолитных ходов, а также при привязке аэроснимков.

ДН-08 является оптическим дальномером двойного изображения с постоянным базисом в точке визирования. Дальномер снабжен линзовым компенсатором и отсчетным микроскопом для измерения величины параллактического угла. Разделительным устройством служит бипризма со щелевой диафрагмой, устанавливаемой в окулярную часть зрительной трубы. Для работы в ночных условиях применяется астигматор для преобразования изображений светящихся точек на марках дальномерной рейки в светящиеся линии в поле зрения трубы теодолита.

Дальномерная рейка представляет собой металлическую штангу с укрепленными на ней четырьмя визирными марками. Рейка снабжена круглым уровнем, оптическим визиром и термометром.

Дальномер применяется с теодолитами Т5, Т15.

Техническая характеристика

Максимально измеряемый параллактический угол, с

2400

Величина большого базиса рейки, мм

1018

Величина малого базиса рейки, мм

550

Постоянное слагаемое дальномера, м

0,1

Масса насадки, кг

0,5

Масса комплекта, кг

29

Комплектность поставки: дальномерная насадка в укладочном ящике, бипризма в оправе, щелевая диафрагма, астигматор, дальномерная рейка (2), угломерная марка (2), подставка (2), штатив с отвесом (2), комплект электрооборудования, крышка насадки.

Оптовая цена комплекта 260 руб.

2.25. Дальномерная насадка ДН-10 предназначена для измерения расстояний от 20 до 200 м со средней квадратической погрешностью ±10 см на 100 м. Используется при линейных изысканиях и съемочных работах.

ДН-10 является дифференциальным дальномером двойного изображения с постоянным параллактическим углом, создаваемым линзовым компенсатором-микрометром.

Дальномер представляет собой съемную насадку на зрительную трубу геодезических инструментов, наружный диаметр кольца объектива которых равен 38 мм.

Измерение расстояний производится по вертикальной двусторонней штриховой рейке с верньерами.

Применяется с теодолитом ТЗО.

Комплектность поставки: дальномерная насадка, противовес, футляр для насадки с противовесом, дальномерная рейка (2), чехол для реек.

Технические характеристики и оптовые цены дальномерных насадок приведены в табл. 9.

Таблица 9

Показатель

Технические характеристики дальномерных насадок

ДН-04

ДНР-06

ДН-10

Коэффициент дальномера

100

100

200

Постоянное слагаемое С, м, для теодолитов:

Т2

Т5

Т

Т2

Т5

Т5К

Т30

по основной шкале рейки

-0,009

-0,003

0

+0,01

0

0

0

по контрольной стороне рейки

-0,009

-0,003

0

+11,121

+ 11,111

+ 11,111

0

Диапазон редуцирования наклонных расстояний, град

-

13

-

Диапазон измеряемых расстояний, м

10 - 125

20 - 200

20 - 200

Точность измерения расстояний

1:2500

1:1500 - 1:2000

1:1000- 1:1200

Диапазон работы дальномера по углу наклона, град

±30

±20

±30

Посадочный диаметр насадки, мм

46

46

38

Длина дальномерной рейки, м

1,55

2,5

1,7

Цена деления шкалы рейки, см:







основной

1

2

1

дополнительной

2

2

5

Масса насадки, кг

0,154

0,17

0,09

Масса комплекта, кг

19,7

11

5,4

Оптовая цена комплекта, руб.

180

320

260

ГЛАВА 3

ИНСТРУМЕНТЫ И ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ПРЕВЫШЕНИЙ

3.1. В изысканиях и на инженерно-геодезических работах применяются следующие методы измерения превышений: геометрический, тригонометрический, гидростатический и барометрический.

3.2. При создании нивелирных сетей, при высотной съемке территорий, для наблюдений за осадками зданий и сооружений, на строительных работах и при монтаже технологического оборудования широко используется метод геометрического нивелирования.

Инструменты, предназначенные для геометрического нивелирования - нивелиры, по классу точности делятся на высокоточные, точные и технические.

К высокоточным нивелирам относятся нивелиры, средние квадратические погрешности на 1 км хода которых составляют 0,5 - 1 мм, к точным - 4 - 8 мм, к техническим - 15 - 30 мм. Соответствующим образом могут классифицироваться равноточные им нивелиры зарубежных фирм.

По конструкции нивелиры подразделяются на нивелиры с уровнем при трубе и с компенсатором вместо уровня или с самоустанавливающейся линией визирования. Более производительными являются нивелиры с компенсаторами. Рекомендуемые нивелиры, их точностные характеристики и преимущественная область применения приведены в табл. 10.

Таблица 10

Преимущественная область применения

Рекомендуемые нивелиры

Средняя квадратическая погрешность на 1 км хода, мм

Нивелирные сети I и II класса, наблюдения за деформациями и осадками зданий и сооружений, монтаж технологического оборудования

Н1, Ni 002, Н2 Ni 007

0,5 - 1

Нивелирная сеть III класса, наблюдения за осадками зданий и сооружений, монтаж технологического оборудования, геодезические работы в строительстве

Н3, НС3, Ni-В3

До 4

Нивелирная сеть IV класса, нивелирование пунктов опорных геодезических сетей, геодезические работы в строительстве, вертикальная съемка застроенных территорий

НС4, Ni 025, Н3, НС3

До 8

Высотное съемочное обоснование, вертикальная съемка застроенных территорий, геодезические работы в строительстве

НТ, НТС, Ni 050, НЛС

15 - 30

3.3. При создании высотного съемочного обоснования в горных и всхолмленных районах, при съемке рельефа, на строительно-монтажных работах применяется тригонометрический метод определения превышений. При этом используются теодолиты (см. гл. 1), тахеометры, кипрегели (см. гл. 4), а также нивелиры с наклонным лучом визирования НЛ-3.

3.4. При измерении осадок зданий и сооружений, при установке технологического оборудования часто применяется гидростатический метод определения превышений.

Приборы, используемые для гидростатического нивелирования, по классу точности делятся на высокоточные - прецизионные и технические. К высокоточным относится прецизионный шланговый нивелир модели 115, к техническим - нивелир шланговый технический НШТ-1.

3.5. При рекогносцировочных изысканиях для определения превышений с погрешностью порядка 1 - 3 м применяется метод барометрического нивелирования. Инструменты, применяемые для этих целей, - барометры, делятся на ртутные, барометры-анероиды и дифференциальные. Более удобными для полевых работ являются барометры-анероиды.

Нивелиры высокоточные

3.6. Нивелир Н1 (рис. 13) предназначен для производства нивелирования 1-го класса, может применяться для наблюдений за осадками и деформациями зданий и сооружений и при высокоточном монтаже оборудования.

Н1 относится к типу нивелиров с уровнем при трубе, снабжен элевационным винтом и оптическим микрометром. Изображения концов контактного уровня передаются в поле зрения трубы. Зрительная труба дает обратное изображение. Для предварительной установки нивелир снабжен двумя взаимно перпендикулярными цилиндрическими уровнями. Для уменьшения температурных воздействий внешней среды труба и уровень термостатированы.

Изготовитель: завод «Арсенал» имени В. И. Ленина, Киев.

3.7. Нивелир Ni 002ис. 14) предназначен для производства нивелирования 1-го класса, может использоваться при наблюдениях за осадками и деформациями зданий и сооружений, при определении смещения земной коры, при высокоточном монтаже оборудования.

Ni 002 относится к типу нивелиров с самоустанавливающейся линией визирования с новой конструкцией объектива-микрометра. Изображения шкалы микрометра, а также круглого установочного уровня передается в поле зрения трубы. Изображение в зрительной трубе прямое. Вращающийся вокруг вертикальной оси окуляр зрительной трубы позволяет использовать нивелир для моторизованного нивелирования. Нивелир имеет коробчатую форму с двусторонним расположением элементов управления, наводящий винт бесконечного действия.

Инструмент характеризуется высокой стабилизацией линии визирования на всем диапазоне температур и наклонов.

В зависимости от условий заказа выпускается с диапазоном параллельного смещения линии визирования на 5, 10 мм или 0,2 фута (6,1 мм).

Рис. 13. Нивелир Н1

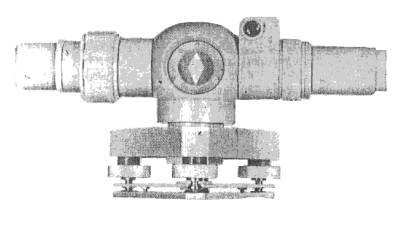

Рис. 14. Нивелир Ni 002

Рис. 15. Нивелир Н2

Изготовитель: народное предприятие «Карл Цейсс Йена», ГДР.

3.8. Нивелир Н2 (рис. 15) предназначен для производства нивелирования II класса, может применяться для наблюдения за осадками и деформациями зданий и сооружений и при высокоточном монтаже оборудования.

Н2 относится к типу нивелиров с уровнем при трубе, снабжен элевационным винтом и оптическим микрометром. Изображения концов контактного уровня и шкалы микрометра передаются в поле зрения трубы. Зрительная труба дает обратное изображение. Предварительная установка нивелира производится по круглому уровню. Оптическая система и цилиндрический уровень термостатированы. Для сокращения наименьшего расстояния визирования инструмент снабжен насадкой, надеваемой на объектив. Насадка представляет собой положительную линзу малого увеличения, заключенную в металлическую оправу.

Изготовитель: Изюмский приборостроительный завод им. Ф. Э. Дзержинского, Харьковская обл. г. Изюм.

Рис. 16. Нивелир Ni 007

Таблица 11

Показатели

Технические характеристики нивелиров

Н1

Ni 002

Н2

Ni 007

Увеличение зрительной трубы

45×

40×

40×

31,5×

Наименьшее расстояние визирования, м

4,2

1,5

2,1; 1,11

2,2

Цена деления цилиндрического уровня, с/2 мм

10

-

10

-

Цена деления установочного уровня, мин/2 мм

4

8

5

8

Предел работы компенсатора, мин

-

±10

-

±10

Точность самоустановки линии визирования, с

-

0,05

-

0,2

Цена деления шкалы микрометра, мм

0,05

0,05

0,05

0,05

Точность отсчета по шкале микрометра с оценкой на глаз, мм

0,005

0,005

0,005

0,005

Средняя квадратическая погрешность на 1 км хода, мм

±0,5

±0,2 - 0,3

±1

±1,5; -32

Точность отсчета по лимбу горизонтального круга с оценкой на глаз, мин

-

-

-

1

Масса, кг:









нивелира

6,9

6,5

5,6

3,9

комплекта

17,6

18,7

16,8

12,1

Состав комплекта:









нивелир

1

1

1

1

штатив

1

1

1

1

укладочный ящик с принадлежностями для юстировки и ухода за инструментом

1

1

1

1

Оптовая цена комплекта, руб.

1055

-

575

406, 4223

1 В случае применения насадки.

2 При отключенном оптическом микрометре.

3 Для нивелира, снабженного горизонтальным кругом.

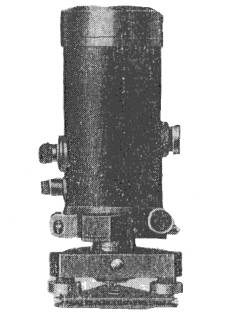

3.9. Нивелир Ni 007 (рис. 16) предназначен для нивелирования II и III класса. Может применяться для наблюдений за осадками зданий и сооружений и при высокоточном монтаже.

Ni 007 относится к типу нивелиров с самоустанавливающейся линией визирования. Снабжен оптическим микрометром, расположенным в корпусе инструмента. При выполнении нивелирования III класса плоскопараллельный микрометр может быть отключен. Зрительная труба имеет перископическую форму и дает прямое изображение. Для приведения в рабочее положение нивелир снабжен круглым уровнем, наблюдаемым через призму. Инструмент выпускается со стеклянным горизонтальным кругом с делениями в градусной или градовой мерах, а также без круга. Изображение делений круга передается в поле зрения микроскопа, расположенного под окуляром зрительной трубы. Для грубого наведения на рейку нивелир снабжен оптическим визиром.

Изготовитель: народное предприятие «Карл Цейсс Йена», ГДР. Техническая характеристика, комплектность поставки и оптовая цена высокоточных нивелиров приведены в табл. 11.

Нивелиры точные

3.10. Нивелиры Ni-В3 и Ni-B4 предназначены для производства нивелирования III класса, могут применяться при геодезических работах и строительстве.

Ni3 относится к типу нивелиров с самоустанавливающейся линией визирования. Зрительная труба дает прямое изображение, резкость которого устанавливается фокусирующим винтом двойного действия, позволяющим производить грубую и точную наводку. Закрепительный винт в нивелире отсутствует. Приближенное наведение трубы на рейку производится от руки, точное визирование осуществляется наводящим винтом бесконечного действия при помощи маховичков, расположенных по обе стороны инструмента. Для быстрого приведения на середину пузырька круглого уровня подъемные винты имеют большой шаг резьбы. Нивелир снабжен стеклянным горизонтальным кругом с делениями в градусной или градовой мерах. Изображение делений круга передается в поле зрения шкалового микроскопа, расположенного слева от окуляра зрительной трубы.

Нивелир Ni-B4 отличается от нивелира Ni3 отсутствием горизонтального круга.

3.11. Нивелир Ni-B5 отличается от нивелира Ni3 тем, что изображение круглого уровня передается в поле зрения трубы.

Нивелир Ni6 отличается от нивелира Ni-B5 отсутствием горизонтального круга.

Изготовитель: венгерский оптический завод MOM, г. Будапешт.

3.12. Нивелир Н3 предназначен для производства нивелирования III - IV класса, может применяться при геодезических работах в строительстве.

Н3 относится к типу нивелиров с элевационным винтом и уровнем при трубе. Изображение концов пузырька передается в поле зрения трубы. Предварительная установка инструмента производится по круглому уровню. Зрительная труба нивелира дает обратное изображение.

Изготовитель: изюмский приборостроительный завод им. Ф. Э. Дзержинского, Харьковская обл., г. Изюм.

Таблица 12

Показатели

Технические характеристики ювелиров

Ni-B3

Ni-B4

Ni-B5

Ni-B6

Ni 025

Н3

НС4

Увеличение зрительной трубы

28,32×

28,32×

28,32×

28,32×

20×1

30×

30×

Наименьшее расстояние визирования, м

3

3

3

3

1,5

2

2,3

Цена деления цилиндрического уровня, с/2 мм

-

-

-

-

-

15

-

Цена деления установочного уровня, мин/2 мм

8

8

8

8

8

8

10

Предел работы компенсатора, мин

±15

±15

±15

±15

±10

-

±20

Точность самоустановки линии визирования, с

±0,4

±0,4

±0,4

±0,4

±0,5

-

±1,5

Средняя квадратическая погрешность на 1 км хода, мм

±2

±2

±2

±2

±(2 - 3)

±3

±4

Точность отсчета по лимбу горизонтального круга с оценкой на глаз, мин

1

-

1

-

1

-

-

Масса, кг:















нивелира

2,3

2,15

2,3

2,15

1,7

1,8

1,9

комплекта

9,7

9,5

10,1

10

8,4

7,8

7,5

Состав комплекта:















нивелир

1

1

1

1

1

1

1

штатив

1

1

1

1

1

1

1

укладочный ящик с принадлежностями для юстировки и ухода за инструментом

1

1

1

1

1

1

1

Оптовая цена комплекта, руб.

236

225

280

270

1642012

145

200

1 По требованию заказчика нивелир может поставляться с увеличением зрительной трубы 25×.

2 Для нивелира, снабженного горизонтальным кругом.

3.13. Нивелир Ni 025ис. 17) предназначен для производства нивелирования IV класса, может применяться в геодезических работах в строительстве.

Ni 025 относится к типу нивелиров с самоустанавливающейся линией визирования. Зрительная труба дает прямое изображение.

В рабочее положение инструмент приводится по круглому уровню. Наведение на рейку производится наводящим винтом бесконечного действия с помощью двух маховичков, расположенных с обеих сторон инструмента. Закрепительный винт отсутствует. Нивелир имеет коробчатую форму и выпускается в двух вариантах: со стеклянным горизонтальным кругом с делениями в градусной или градовой мерах или без круга. Изображение делений круга передается в поле зрения микроскопа, расположенного под окуляром зрительной трубы.

Изготовитель: народное предприятие «Карл Цейсс Йена», ГДР.

3.14. Нивелир НС4 предназначен для производства нивелирования IV класса и технического нивелирования, может использоваться при геодезических работах в строительстве.

НС4 относится к типу нивелиров с самоустанавливающейся линией визирования. Установка инструмента в рабочее положение производится по круглому уровню. Грубое наведение нивелира на рейку производится от руки, точное визирование осуществляется наводящим винтом бесконечного действия при помощи двух маховичков, расположенных с обеих сторон инструмента. Закрепительный винт отсутствует. Производство НС4 предусмотрено с горизонтальным кругом и без него. Зрительная труба нивелира дает обратное изображение.

Изготовитель: Харьковский завод маркшейдерских инструментов, г. Харьков.

Техническая характеристика, комплектность поставки и оптовая цена точных нивелиров приведены в табл. 12.

Нивелиры технические

3.15. Нивелир Ni 050ис. 18) предназначен для производства технического нивелирования, может использоваться в геодезических работах в строительстве.

Ni 050 относится к типу нивелиров с самоустанавливающейся линией визирования. Отличительной особенностью инструмента является отсутствие трегера с подъемными винтами. В рабочее положение нивелир приводится по круглому уровню с помощью системы горизонтальной установки, состоящей из двух вращающихся клиновых колец. Зрительная труба дает прямое изображение и оборудована фокусирующим винтом бесконечного действия. Нивелир выпускается с металлическим ориентируемым горизонтальным кругом или без него. Отсчет по кругу производится по неподвижному индексу с помощью лупы. Деления круга могут быть в градусной или в градовой мерах. Для визирования на рейку нивелир снабжен наводящим винтом бесконечного действия.

Изготовитель: народное предприятие «Карл Цейсс Йена», ГДР.

Рис. 17. Нивелир Ni 025

Рис. 18. Нивелир Ni 050

Рис. 19. Нивелир Ni1

3.16. Нивелиры Ni1 (рис. 19) и Ni2 предназначены для производства геодезических работ в строительстве, могут использоваться при производстве технического нивелирования.

Ni1 относится к типу нивелиров с самоустанавливающейся линией визирования. Зрительная труба перископической формы дает обратное изображение. Закрепительный винт в нивелире отсутствует. Грубое наведение на рейку производится от руки, точное визирование осуществляется наводящим винтом бесконечного действия с помощью двух маховичков, расположенных с обеих сторон инструмента. Снабжен круглым уровнем, для ускорения процесса установки нивелира в рабочее положение подъемные винты имеют большой шаг резьбы.

Ni-Д1 снабжен горизонтальным стеклянным кругом, имеющим деления в градусной или градовой мерах. Изображение делений круга передается в поле зрения шкалового микроскопа, расположенного слева от окуляра зрительной трубы.

Нивелир Ni2 отличается от нивелира Ni-Д1 отсутствием горизонтального круга.

Изготовитель: Венгерский оптический завод MOM, г. Будапешт.

Рис. 20. Нивелир НТ
