ГОСТ 9231-80 МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ СМЕСИТЕЛИ
ЛОПАСТНЫЕ ДВУХВАЛЬНЫЕ ТЕХНИЧЕСКИЕ
УСЛОВИЯ ИПК ИЗДАТЕЛЬСТВО
СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
Дата введения 01.01.82 Настоящий
стандарт распространяется на лопастные двухвальные смесители (далее -
смесители), предназначенные для перемешивания и увлажнения керамических смесей,
предварительно измельченных и очищенных от каменистых включений, и
устанавливает требования к смесителям, изготовляемым для нужд народного
хозяйства и экспорта. (Измененная
редакция, Изм. № 4). 1. ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ1.1. Смесители
следует изготовлять типов: СП - смеситель с
пароувлажнением смеси; С - смеситель

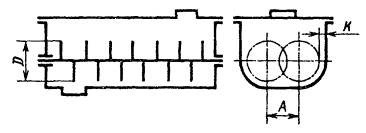

без пароувлажнения смеси. 1.2. Основные
параметры и размеры смесителей должны соответствовать указанным на чертеже и в
таблице. Примечание. Чертеж не определяет конструкцию.
(Измененная редакция,
Изм. № 1, 2, 3, 4). 2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ2.1. Смесители
должны изготовляться в соответствии с требованиями настоящего стандарта по
рабочим чертежам, утвержденным в установленном порядке. 2.2. Смесители должны изготовляться в климатических исполнениях
УХЛ и О, категории размещения 4 по ГОСТ 15150, нижний предел температуры воздуха при эксплуатации +5 °С. (Измененная
редакция, Изм. № 1, 4). 2.3. (Исключен,
Изм. № 4). 2.4. Твердость рабочей поверхности лопастей должна быть не менее
40 HRCЭ. Допускается изготовлять лопасти со съемными
износостойкими накладками или с наплавкой их по рабочей поверхности. (Измененная
редакция, Изм. № 4). 2.5. Смесители должны быть оборудованы системой водяного орошения. 2.6. Конструкцией
смесителей типа СП должны быть предусмотрены устройства для пароувлажнения,
прогрева смеси и отвода конденсата. 2.7. Соединение
крышки с корпусом в смесителях типа СП должно иметь уплотнение. 2.8. В крышке корпуса смесителя типа СП должен быть предусмотрен
смотровой люк. (Измененная
редакция, Изм. № 1). 2.9-2.12. (Исключены,
Изм. № 4). 2.14. Поверхности смесителей должны иметь лакокрасочные покрытия.
Класс покрытия - по ГОСТ 9.032, группа условий эксплуатации - по ГОСТ 9.104. Лакокрасочные
покрытия смесителей, предназначенных для нужд народного хозяйства, должны быть: класс IV, группа условий эксплуатации УХЛ4 - для наружных
поверхностей смесителя и ограждений; класс V, группа
условий эксплуатации УХЛ4 - для наружных поверхностей пультов управления и
щитов; класс VII,
группа условий эксплуатации 6/1 по ГОСТ
9.032 - для поверхностей, образующих масляные ванны; класс VII,
группа условий эксплуатации УХЛ4 - для наружных литых и внутренних поверхностей
смесителя. Лакокрасочные
покрытия смесителей, предназначенных для экспорта, должны быть: класс V, группа
условий эксплуатации УХЛ4 и О4 - для наружных поверхностей смесителя, щитов,
пультов управления, ограждений; класс VII,
группа условий эксплуатации 6/1 по ГОСТ
9.032 - для поверхности, образующей масляные ванны. Подготовка
металлических поверхностей для нанесения лакокрасочных покрытий - по ГОСТ
9.402. Средняя
наработка на отказ - не менее 660 ч. Критерии отказов
и предельного состояния указываются в эксплуатационной документации. 2.13-2.15. (Измененная
редакция, Изм. № 4). 2.16. Коэффициент готовности - не менее 0,95. (Измененная редакция,
Изм. № 1, 4). Монтажно-технологические
требования - по ГОСТ 24444. 2.18. В
конструкции смесителей должны быть предусмотрены фланцы для присоединения
загрузочных и разгрузочных патрубков. 2.17, 2.18. (Введены
дополнительно, Изм. № 1). 2.19. (Исключен,
Изм. № 4). (Введен
дополнительно, Изм. № 4). 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ3.1. Смеситель должен соответствовать требованиям ГОСТ 12.1.003, ГОСТ 12.1.005, ГОСТ 12.1.012, ГОСТ 12.2.003, ГОСТ 12.2.007.0 и ГОСТ 12.4.040. (Измененная
редакция, Изм. № 1). 3.4. Смеситель
должен иметь защиту для предотвращения самопроизвольного включения после
аварийного отключения электроэнергии. 3.5. Сигнальные цвета, знак безопасности и знак электрического
напряжения - по ГОСТ
12.4.026. (Измененная
редакция, Изм. № 2). 3.6. Конструкцией смесителей должны быть предусмотрены устройства
для строповки. Степень защиты
электродвигателей должна быть не ниже IP 23 по ГОСТ
17494, шкафов управления не ниже - IP 44 по ГОСТ
14254. 3.6, 3.7. (Измененная
редакция, Изм. № 1). 3.8. Для
смесителей, предназначенных для экспорта, напряжение и частоту тока
устанавливают в договоре между предприятием-изготовителем и внешнеэкономической
организацией. (Измененная
редакция, Изм. № 4). 4. КОМПЛЕКТНОСТЬ4.1. В комплект смесителя должны входить запасные части и
инструмент в соответствии с ведомостью ЗИП. К каждому смесителю должна быть
приложена эксплуатационная документация по ГОСТ 2.601 и комплект
быстроизнашивающихся деталей. Для смесителей, предназначенных на экспорт, эксплуатационная
и техническая документация должна соответствовать договору между
предприятием-изготовителем внешнеэкономической организации.
Товаросопроводительная документация на экспорт - по ГОСТ 6.37. Документация для
смесителей, предназначенных на экспорт, должна быть выполнена на языке и в
количестве, установленных заказом-нарядом внешнеторговой организации. (Измененная
редакция, Изм. № 1, 4). 4.2. Для
экспорта смесители могут комплектоваться электрооборудованием для нестандартного
напряжения и частоты тока в соответствии с требованием заказа-наряда. (Введен
дополнительно, Изм. № 1). 5. ПРАВИЛА ПРИЕМКИ5.1. Для
проверки соответствия смесителей требованиям настоящего стандарта
предприятие-изготовитель должно проводить приемо-сдаточные и периодические
испытания. 5.2. При
приемо-сдаточных испытаниях каждый смеситель подвергают проверке на
соответствие требованиям таблицы (кроме производительности и удельных
показателей расхода энергии) и пп. 2.4-2.8, 2.13, 2.14, 3.2, 3.3, 3.6, 4.1 и 7.1. (Измененная
редакция, Изм. № 1, 4). 5.3. Периодическим испытаниям подвергают один смеситель каждого
типоразмера не реже раза в два года на соответствие всем требованиям настоящего
стандарта. Испытания проводят по программе, утвержденной в установленном
порядке. При этом испытания смесителей на устойчивость в тропическом климате
проводят по ГОСТ 15151 (по требованию заказчика). Производительность
и удельные показатели расхода энергии определяют при периодических испытаниях. (Измененная
редакция, Изм. № 1, 3). 5.4. Правила
приемки по показателям надежности (пп. 2.15,
2.16) должны быть установлены в программе
и методике испытаний, утвержденных в установленном порядке. (Измененная
редакция, Изм. № 1, 4). 6. МЕТОДЫ ИСПЫТАНИЙ6.1.
Соответствие смесителей требованиям таблицы (кроме производительности, массы и
удельных показателей) и пп. 2.5-2.8, 2.13, 3.2, 3.6, 4.1 и 7.1
проверяют внешним осмотром и средствами измерений, обеспечивающими допускаемую
погрешность измерений в соответствии с требованиями чертежей. (Измененная
редакция, Изм. № 1, 4). 6.2. (Исключен,
Изм. № 4). 6.3. Качество покрытий поверхностей (п. 2.14) проверяют по ГОСТ 9.032. Допускается
массу смесителя измерять другими средствами, обеспечивающими погрешность
измерения не ниже установленной ГОСТ 29329, а также взвешивать смеситель по
частям с последующим суммированием значений масс. (Измененная
редакция, Изм. № 1). 6.5.
Автоматическую блокировку (п. 3.3)
проверяют включением смесителя при открытом смотровом люке. 6.6. Испытания
на надежность должны проводиться по программе и методике испытаний,
утвержденной в установленном порядке. (Введен
дополнительно, Изм. № 1). 7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ7.1. На каждом смесителе должна быть прикреплена табличка по ГОСТ 12971, содержащая: наименование
предприятия-изготовителя или его товарный знак (для смесителей, предназначенных
на экспорт, следует указывать только товарный знак); индекс
смесителя; порядковый номер
смесителя по системе нумерации предприятия-изготовителя; год выпуска; обозначение
настоящего стандарта (для смесителей, предназначенных на экспорт, не
указывать); изображение государственного
Знака качества для смесителей, которым в установленном порядке присвоен
государственный Знак качества (для смесителей, предназначенных на экспорт, не
указывать); надпись «Сделано
в СССР» для смесителей, предназначенных для экспорта. Материал, способ
крепления и нанесения знаков маркировки должны обеспечивать сохранность
таблички в течение всего срока службы смесителя. Для смесителей,
предназначенных для экспорта, надписи на табличке должны быть выполнены на
языке, указанном в договоре между предприятием-изготовителем и
внешнеэкономической организацией. (Измененная
редакция, Изм. № 4). 7.2. Смесители транспортируют без упаковки в частично разобранном
виде. Ящики для упаковывания сборочных единиц и запасных частей по ГОСТ 10198 и ГОСТ 2991, вариант внутренней упаковки ВУ-0 по ГОСТ 9.014. Упаковка для экспорта должна соответствовать требованиям ГОСТ 24634. Типы ящиков,
масса и габаритные размеры грузовых мест должны быть указаны в эксплуатационной
документации на смеситель конкретного типа. (Измененная
редакция, Изм. № 1, 4). 7.3. Эксплуатационная и товаросопроводительная документация на
смесители должна быть упакована в соответствии с требованиями ГОСТ 23170. (Измененная
редакция, Изм. № 4). 7.4. Консервация смесителей - по ГОСТ 9.014, группа П-1, вариант защиты поверхностей ВЗ-1, для
экспорта - ВЗ-4; категории условий хранения: 2(С) - для макроклиматических
районов с умеренным и холодным климатом, 3 (Ж3) - для районов с тропическим
климатом. Срок действия
консервации смесителей - один год; запасных частей - три года; на экспорт
смесителей - три года; запасных частей - пять лет. (Измененная
редакция, Изм. № 1). 7.5. Транспортная и предупредительная маркировка - по ГОСТ 14192. На каждое грузовое
место должны быть нанесены манипуляционные знаки «Центр тяжести», «Место
строповки» в соответствии с рабочей документацией. 7.6. Смесители
допускается транспортировать транспортом любого вида с соблюдением правил,
действующих на данном транспорте. 7.5, 7.6. (Измененная
редакция, Изм. № 4). 7.7. Условия
транспортирования смесителей в части воздействия климатических факторов - 8
(ОЖ3) для районов с умеренным и холодным климатом и 9 (ОЖ1) для районов с
тропическим климатом по ГОСТ
15150. (Измененная
редакция, Изм. № 1). 8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ8.1.
Изготовитель гарантирует соответствие смесителей требованиям настоящего
стандарта при соблюдении условий эксплуатации, транспортирования и хранения. Гарантийный срок
эксплуатации смесителей - 12 мес со дня их ввода в эксплуатацию, а для
смесителей, предназначенных для экспорта, - 18 мес со дня ввода их в
эксплуатацию, но не более 24 мес со дня проследования через Государственную
границу СССР. Гарантии не
распространяются на лопатки как быстроизнашивающиеся детали. (Измененная редакция,
Изм. № 4). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Межотраслевым
Государственным объединением по производству оборудования для промышленности
строительных материалов и строительной индустрии (МГО «Строммаш») РАЗРАБОТЧИКИ О.А. Землянкина (руководитель
темы); Л.И. Исаченко; А.И. Романенков; И.М. Есипович; В.М. Виноградов; Н.Ф.
Кривоносова; P.M. Кац; В.Ф. Русанова 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Государственного комитета СССР по стандартам от 31.03.80 № 1455 3. ВЗАМЕН ГОСТ 9231-69 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ
ДОКУМЕНТЫ
5. Ограничение срока действия снято по протоколу
№ 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации
(ИУС 11-12-94) 6. ПЕРЕИЗДАНИЕ (октябрь 1998 г.) с
Изменениями № 1, 2, 3, 4, утвержденными в октябре 1984 г., июне 1988 г., июне
1989 г., мае 1990 г. (ИУС 2-85, 10-88, 9-89, 8-90) СОДЕРЖАНИЕ |
|
|
