ГОСУДАРСТВЕННЫЙ
СТАНДАРТ ДРЕВЕСИНА КЛЕЕНАЯ МАССИВНАЯ МЕТОД
ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ ПРИ РАСТЯЖЕНИИ ГОСТ 15613.3-77 ГОСУДАРСТВЕННЫЙ
КОМИТЕТ СССР ПО СТАНДАРТАМ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета
стандартов Совета Министров СССР от 19 сентября 1977 г. № 2251 срок введения
установлен с
01.01.79 Проверен в 1985 г.
Постановлением Госстандарта от 12.09.85 № 2900 срок действия продлен до
01.01.91 Несоблюдение стандарта преследуется по
закону Настоящий
стандарт распространяется на массивную клееную древесину и устанавливает метод
определения предела прочности при растяжении клеевого торцового соединения
впритык. Сущность
его заключается в определении максимальной нагрузки при разрушении образца и
вычислении напряжения при этой нагрузке. 1. АППАРАТУРА
1.1.
Для проведения испытаний должны применяться: машина
испытательная по ГОСТ 7855-84, с погрешностью измерения не более 1 % измеряемой
нагрузки в диапазоне 0,2 - 2 кН (0,02 - 0,2 тс); штангенциркуль
по ГОСТ 166-80,
с погрешностью измерения не более 0,1 мм; аппаратура
для определения влажности древесины по ГОСТ 16483.7-71; микроскоп
отсчетный типа МПБ-2 или другой прибор для измерения толщины клеевого шва с
погрешностью измерения не более 0,05 мм. 2. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ
2.1.
Способ отбора и количество образцов должны устанавливаться
нормативно-технической документацией на конкретный вид клееной продукции. Количество
испытываемых образцов определяется при коэффициенте вариации 20 % и требуемой
доверительной вероятности. Минимальное
количество образцов должно быть не менее пятнадцати для испытаний одного
клеевого соединения. 2.2.
Заготовку для образцов склеивают специально или выпиливают из готовой продукции
в форме прямоугольного бруска с клеевым швом посредине длины заготовки. Длина
заготовки должна быть 250 мм. Ширину b и
толщину s

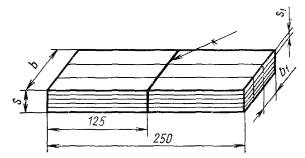

заготовки принимают в зависимости от необходимого количества образцов. Заготовка и схема раскроя ее на образцы
указаны на черт. 1. Черт.
1 2.3. В случае специального изготовления
образцов заготовку склеивают по технологии, установленной для данного вида
клееной продукции. Образцы должны изготовляться из древесины той породы, из
которой изготовляется клееная продукция. Черт.
2 2.4.
Форма и размеры образца должны соответствовать указанным на черт. 2. Толщина
образца s1
должна быть равна 4 мм, ширина b1 должна
быть равна 20 мм. Толщина клеевого шва в образце должна быть не более 0,2 мм. 2.5.
Точность и качество изготовления образцов должны соответствовать требованиям ГОСТ
16483.0-78. Образцы
с видимыми пороками древесины по ГОСТ
2140-81 и дефектами склеивания испытаниям не подлежат. 2.6.
Время от окончания склеивания до испытания должно быть не менее 24 ч при
склеивании с нагревом и не менее 7 сут при склеивании без нагрева. При
контрольных испытаниях образцы до испытания должны находиться в том же
помещении, что и контролируемая продукция. 3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
3.1.
Ширину b1
и толщину s1
образца измеряют в зоне клеевого шва с погрешностью не более 0,1 мм. 3.2.
Образец устанавливают в захваты машины так, чтобы рабочая часть образца была не
менее 120 мм. Нагружают
образец с постоянной скоростью, обеспечивающей достижение максимальной нагрузки
в течение 10 - 30 с. Нагружение производят до разрушения образца. 3.3.
Отсчет максимальной нагрузки Рmax производят с
погрешностью не более 10 Н (1 кгс). 3.4.
После испытания определяют влажность древесины образцов по первому методу ГОСТ 16483.7-71.
Пробой для определения влажности служит часть, выпиливаемая из одной половины
образца. Число проб - каждый четвертый образец от испытываемого количества. 4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1.
Предел прочности при растяжении клеевого торцового соединения впритык (σр)
в МПА (кгс/см2) вычисляют с погрешностью не более 0,1 МПа (1 кгс/см2)
по формуле где Рmax - максимальная
нагрузка, Н (кгс); b1
- ширина образца, м; s1
- толщина образца, м. 4.2.
Статистическую обработку данных испытания выполняют по ГОСТ
16483.0-78. 4.3.
За результат испытания принимают среднее арифметическое значение предела
прочности всех испытанных образцов. 4.4.
Результаты измерений и испытаний заносят в протокол (см. рекомендуемое
приложение). ПРИЛОЖЕНИЕ
Рекомендуемое
Дата ______________ Подпись _______________ ______________________ СОДЕРЖАНИЕ |
|
|
