ГОСУДАРСТВЕННАЯ СИСТЕМА САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКОГО
НОРМИРОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНЫЕ САНИТАРНЫЕ ПРАВИЛА, НОРМЫ И ГИГИЕНИЧЕСКИЕ НОРМАТИВЫ

2.2.4. ФИЗИЧЕСКИЕ ФАКТОРЫ ПРОИЗВОДСТВЕННОЙ СРЕДЫ

2.1.8. ФИЗИЧЕСКИЕ ФАКТОРЫ ОКРУЖАЮЩЕЙ
ПРИРОДНОЙ СРЕДЫ

ПРОИЗВОДСТВЕННАЯ ВИБРАЦИЯ, ВИБРАЦИЯ В
ПОМЕЩЕНИЯХ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

САНИТАРНЫЕ НОРМЫ

СН 2.2.4/2.1.8.566-96

МИНЗДРАВ РОССИИ

Москва 1997

1. Разработаны Научно-исследовательским институтом медицины труда Российской Академии медицинских наук (Суворов Г. А., Прокопенко Л. В., Шкаринов Л. Н., Кравченко О. К.), Московским научно-исследовательским институтом гигиены им. Ф. Ф. Эрисмана (Карагодина И. Л., Шишкина В. В.).

2. Утверждены и введены в действие Постановлением Госкомсанэпиднадзора России от 31 октября 1996 г. № 40.

3. Введены взамен «Санитарных норм и правил при работе с машинами и оборудованием, создающим локальную вибрацию, передающуюся на руки работающих» № 3041-84, «Санитарных норм вибрации рабочих мест» № 3044-84, «Санитарных норм допустимых вибраций в жилых домах» № 1304-75.

Закон РСФСР «О санитарно-эпидемиологическом благополучии населения»

«Санитарные правила, нормы и гигиенические нормативы (далее - санитарные правила) - нормативные акты, устанавливающие критерии безопасности и (или) безвредности для человека факторов среды его обитания и требования к обеспечению благоприятных условий его жизнедеятельности.

Санитарные правила обязательны для соблюдения всеми государственными органами и общественными объединениями, предприятиями и иными хозяйствующими субъектами, организациями и учреждениями, независимо от их подчиненности и форм собственности, должностными лицами и гражданами» (статья 3).

«Санитарным правонарушением признается посягающее на права граждан и интересы общества противоправное, виновное (умышленное или неосторожное) деяние (действие или бездействие), связанное с несоблюдением санитарного законодательства РСФСР, в том числе действующих санитарных правил...

Должностные лица и граждане РСФСР, допустившие санитарное правонарушение, могут быть привлечены к дисциплинарной, административной и уголовной ответственности» (статья 27).

СОДЕРЖАНИЕ

1. Область применения и общие положения. 2

2. Нормативные ссылки. 2

3. Термины и определения. 3

4. Классификация вибраций, воздействующих на человека. 3

5. Нормируемые параметры.. 5

6. Предельно допустимые значения производственной вибрации и допустимые значения вибрации в жилых и общественных зданиях. 7

Список литературы.. 10

Приложение 1 Направление координатных осей при действии вибрации. 11

Приложение 2 Соотношение между логарифмическими уровнями виброскорости в дБ и ее значениями в м/с. 11

Приложение 3 Соотношение между логарифмическими уровнями виброускорения в дБ и его значениями в м/с2 12

Приложение 4 Расчет корректированных и эквивалентных корректированных значений вибрации и их уровней. 12

УТВЕРЖДЕНО

Постановлением

Госкомсанэпиднадзора России

от 31 октября 1996 г. № 40

Дата введения:

с момента утверждения

2.2.4. ФИЗИЧЕСКИЕ ФАКТОРЫ ПРОИЗВОДСТВЕННОЙ СРЕДЫ

2.1.8. ФИЗИЧЕСКИЕ ФАКТОРЫ ОКРУЖАЮЩЕЙ
ПРИРОДНОЙ СРЕДЫ

Производственная вибрация, вибрация в
помещениях жилых и общественных зданий

The sanitary norms of industrial vibration,
vibration of residential and public buildings

Санитарные нормы

CH 2.2.4/2.1.8.566-96

1. Область применения и общие положения

1.1. Настоящие Санитарные нормы устанавливают классификацию, нормируемые параметры, предельно допустимые значения производственных вибраций, допустимые значения вибраций в жилых и общественных зданиях.

1.2. Санитарные нормы являются обязательными для всех организаций и юридических лиц на территории Российской Федерации, независимо от форм собственности, подчинения и принадлежности и физических лиц, независимо от гражданства.

1.3. Ссылки на требования санитарных норм должны быть учтены в Государственных стандартах и во всех нормативно-технических документах, регламентирующих конструктивные, технологические, сертификационные и эксплуатационные требования к производственным объектам, жилым, общественным зданиям, технологическому, инженерному, санитарно-техническому оборудованию и машинам, транспортным средствам, бытовым приборам.

1.4. Ответственность за выполнение требований Санитарных норм возлагается в установленном законом порядке на руководителей и должностных лиц предприятий, учреждений и организаций, а также граждан.

1.5. Контроль за выполнением санитарных норм осуществляется органами и учреждениями Госсанэпиднадзора России в соответствии с Законом РСФСР «О санитарно-эпидемиологическом благополучии населения» от 19.04.91 и с учетом требований действующих санитарных правил и норм.

1.6. Измерение и гигиеническая оценка вибрации, а также профилактические мероприятия должны проводиться в соответствии с руководством 2.2.4/2.1.8-96 «Гигиеническая оценка физических факторов производственной и окружающей среды» (в стадии утверждения).

1.7. С утверждением настоящих санитарных норм утрачивают силу «Санитарные нормы и правила при работе с машинами и оборудованием, создающими локальную вибрацию, передающуюся на руки работающих» № 3041-84, «Санитарные нормы вибрации рабочих мест» № 3044-84, «Санитарные нормы допустимых вибраций в жилых домах» № 1304-75.

2. Нормативные ссылки

2.1. Закон РСФСР «О санитарно-эпидемиологическом благополучии населения» от 19.04.91.

2.2. Закон Российской Федерации «Об охране окружающей природной среды» от 19.12.91.

2.3. Закон Российской Федерации «О защите прав потребителей» от 07.02.92.

2.4. Закон Российской Федерации «О сертификации продукции и услуг» от 10.06.93.

2.5. «Положение о порядке разработки, утверждения, издания, введения в действие федеральных, республиканских и местных санитарных правил, а также о порядке действия на территории РСФСР общесоюзных санитарных правил», утвержденное постановлением Совета Министров РСФСР от 01.07.91 № 375.

2.6. Постановление Государственного комитета санэпиднадзора России «Положение о порядке выдачи гигиенических сертификатов на продукцию» от 05.01.93 № 1.

3. Термины и определения

3.1. Предельно допустимый уровень (ПДУ) вибрации - это уровень фактора, который при ежедневной (кроме выходных дней) работе, но не более 40 часов в неделю в течение всего рабочего стажа, не должен вызывать заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследований в процессе работы или в отдаленные сроки жизни настоящего и последующих поколений. Соблюдение ПДУ вибрации не исключает нарушение здоровья у сверхчувствительных лиц.

3.2. Допустимый уровень вибрации в жилых и общественных зданиях - это уровень фактора, который не вызывает у человека значительного беспокойства и существенных изменений показателей функционального состояния систем и анализаторов, чувствительных к вибрационному воздействию.

3.3. Корректированный уровень вибрации - одночисловая характеристика вибрации, определяемая как результат энергетического суммирования уровней вибрации в октавных полосах частот с учетом октавных поправок.

3.4. Эквивалентный (по энергии) корректированный уровень изменяющейся во времени вибрации - это корректированный уровень постоянной во времени вибрации, которая имеет такое же среднеквадратичное корректированное значение виброускорения и/или виброскорости, что и данная непостоянная вибрация в течение определенного интервала времени.

4. Классификация вибраций, воздействующих на человека

4.1. По способу передачи на человека различают:

·     общую вибрацию, передающуюся через опорные поверхности на тело сидящего или стоящего человека;

·     локальную вибрацию, передающуюся через руки человека.

Примечание. Вибрация, передающаяся на ноги сидящего человека и на предплечья, контактирующие с вибрирующими поверхностями рабочих столов, относится к локальной вибрации.

4.2. По источнику возникновения вибраций различают:

·     локальную вибрацию, передающуюся человеку от ручного механизированного инструмента (с двигателями), органов ручного управления машинами и оборудованием;

·     локальную вибрацию, передающуюся человеку от ручного немеханизированного инструмента (без двигателей), например, рихтовочных молотков разных моделей и обрабатываемых деталей;

·     общую вибрацию 1 категории - транспортную вибрацию, воздействующую на человека на рабочих местах самоходных и прицепных машин, транспортных средств при движении по местности, агрофонам и дорогам (в том числе при их строительстве). К источникам транспортной вибрации относят: тракторы сельскохозяйственные и промышленные, самоходные сельскохозяйственные машины (в том числе комбайны); автомобили грузовые (в том числе тягачи, скреперы, грейдеры, катки и т.д.); снегоочистители, самоходный горно-шахтный рельсовый транспорт;

·     общую вибрацию 2 категории - транспортно-технологическую вибрацию, воздействующую на человека на рабочих местах машин, перемещающихся по специально подготовленным поверхностям производственных помещений, промышленных площадок, горных выработок. К источникам транспортно-технологической вибрации относят: экскаваторы (в том числе роторные), краны промышленные и строительные, машины для загрузки (завалочные) мартеновских печей в металлургическом производстве; горные комбайны, шахтные погрузочные машины, самоходные бурильные каретки; путевые машины, бетоноукладчики, напольный производственный транспорт;

·     общую вибрацию 3 категории - технологическую вибрацию, воздействующую на человека на рабочих местах стационарных машин или передающуюся на рабочие места, не имеющие источников вибрации. К источникам технологической вибрации относят: станки металло- и деревообрабатывающие, кузнечно-прессовое оборудование, литейные машины, электрические машины, стационарные электрические установки, насосные агрегаты и вентиляторы, оборудование для бурения скважин, буровые станки, машины для животноводства, очистки и сортировки зерна (в том числе сушилки), оборудование промышленности стройматериалов (кроме бетоноукладчиков), установки химической и нефтехимической промышленности и др.

Общую вибрацию категории 3 по месту действия подразделяют на следующие типы:

а) на постоянных рабочих местах производственных помещений предприятий;

б) на рабочих местах на складах, в столовых, бытовых, дежурных и других производственных помещений, где нет машин, генерирующих вибрацию;

в) на рабочих местах в помещениях заводоуправления, конструкторских бюро, лабораторий, учебных пунктов, вычислительных центров, здравпунктов, конторских помещениях, рабочих комнатах и других помещениях для работников умственного труда;

·     общую вибрацию в жилых помещениях и общественных зданиях от внешних источников: городского рельсового транспорта (мелкого залегания и открытые линии метрополитена, трамвай, железнодорожный транспорт) и автотранспорта; промышленных предприятий и передвижных промышленных установок (при эксплуатации гидравлических и механических прессов, строгальных, вырубных и других металлообрабатывающих механизмов, поршневых компрессоров, бетономешалок, дробилок, строительных машин и др.);

·     общую вибрацию в жилых помещениях и общественных зданиях от внутренних источников: инженерно-технического оборудования зданий и бытовых приборов (лифты, вентиляционные системы, насосные, пылесосы, холодильники, стиральные машины и т.п.), а также встроенных предприятий торговли (холодильное оборудование), предприятий коммунально-бытового обслуживания, котельных и т.д.

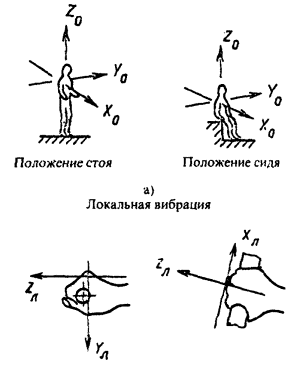

4.3. По направлению действия вибрацию подразделяют в соответствии с направлением осей ортогональной системы координат:

·     локальную вибрацию подразделяют на действующую вдоль осей ортогональной системы координат Xл, Yл, Zл, где ось Xл параллельна оси места охвата источника вибрации (рукоятки, ложемента, рулевого колеса, рычага управления, удерживаемого в руках обрабатываемого изделия и т.п.), ось Yл перпендикулярна ладони, а ось Zл лежит в плоскости, образованной осью Xл и направлением подачи или приложения силы (или осью предплечья, когда сила не прикладывается);

·     общую вибрацию подразделяют на действующую вдоль осей ортогональной системы координат Xо, Yо, Zo, где Хо (от спины к груди) и Yo (от правого плеча к левому) - горизонтальные оси, направленные параллельно опорным поверхностям; Zo - вертикальная ось, перпендикулярная опорным поверхностям тела в местах его контакта с сиденьем, полом и т.п.

Направления координатных осей приведены в приложении 1.

4.4. По характеру спектра вибрации выделяют:

·     узкополосные вибрации, у которых контролируемые параметры в одной 1/3 октавной полосе частот более чем на 15 дБ превышают значения в соседних 1/3 октавных полосах;

·     широкополосные вибрации - с непрерывным спектром шириной более одной октавы.

4.5. По частотному составу вибрации выделяют:

·     низкочастотные вибрации (с преобладанием максимальных уровней в октавных полосах частот 1 - 4 Гц для общих вибраций, 8 - 16 Гц - для локальных вибраций);

·     среднечастотные вибрации (8 - 16 Гц - для общих вибраций, 31,5 - 63 Гц - для локальных вибраций);

·     высокочастотные вибрации (31,5 - 63 Гц - для общих вибраций, 125 - 1000 Гц - для локальных вибраций).

4.6. По временным характеристикам вибрации выделяют:

·     постоянные вибрации, для которых величина нормируемых параметров изменяется не более чем в 2 раза (на 6 дБ) за время наблюдения;

·     непостоянные вибрации, для которых величина нормируемых параметров изменяется не менее чем в 2 раза (на 6 дБ) за время наблюдения не менее 10 мин при измерении с постоянной времени 1 с, в том числе:

а) колеблющиеся во времени вибрации, для которых величина нормируемых параметров непрерывно изменяется во времени;

б) прерывистые вибрации, когда контакт человека с вибрацией прерывается, причем длительность интервалов, в течение которых имеет место контакт, составляет более 1 с;

в) импульсные вибрации, состоящие из одного или нескольких вибрационных воздействий (например, ударов), каждый длительностью менее 1 с.

5. Нормируемые параметры

5.1. Гигиеническая оценка постоянной и непостоянной вибрации, воздействующей на человека, должна производиться следующими методами:

·     частотным (спектральным) анализом нормируемого параметра;

·     интегральной оценкой по частоте нормируемого параметра;

·     интегральной оценкой с учетом времени вибрационного воздействия по эквивалентному (по энергии) уровню нормируемого параметра.

5.2. Нормируемый диапазон частот устанавливается:

·     для локальной вибрации в виде октавных полос со среднегеометрическими частотами: 8; 16; 31,5; 63; 125; 250; 500; 1000 Гц;

·     для общей вибрации в виде октавных или 1/3 октавных полосах со среднегеометрическими частотами 0,8; 1; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0; 50,0; 63,6; 80,0 Гц.

5.3. При частотном (спектральном) анализе нормируемыми параметрами являются средние квадратические значения виброскорости (v) и виброускорения (а) или их логарифмические уровни (Lv, La), измеряемые в 1/1 и 1/3 октавных полосах частот.

5.3.1. Логарифмические уровни виброскорости (Lv), в дБ, определяют по формуле:

 где

v - среднее квадратическое значение виброскорости, м/с;

5·10-8 - опорное значение виброскорости, м/с.

Соотношение между логарифмическими уровнями виброскорости в дБ и ее значениями в м/с приведены в приложении 2.

5.3.2. Логарифмические уровни виброускорения (La), в дБ, определяют по формуле:

 где

а - среднее квадратическое значение виброускорения, м/с2;

1·10-6 - опорное значение виброускорения, м/с2.

Соотношение между логарифмическими уровнями виброускорения в дБ и его значениями в м/с2 приведены в приложении 3.

5.4. При интегральной оценке по частоте нормируемым параметром является корректированное значение виброскорости и виброускорения (U) или их логарифмические уровни (LU), измеряемые с помощью корректирующих фильтров или вычисляемые по формулам:

или

 где

 - среднее квадратическое значение виброскорости или виброускорения (или их логарифмические уровни) в i-ой частотной полосе;

n - число частотных полос (1/3 или 1/1 октав) в нормируемом частотном диапазоне;

 - весовые коэффициенты для i-ой частотной полосы соответственно для абсолютных значений или их логарифмических уровней, определяемые для локальных вибраций по табл. 1, для общих вибраций - по табл. 2.

Таблица 1

Значения весовых коэффициентов  (дБ) для локальной вибрации

Среднегеометрические частоты октавных полос, Гц

Значения весовых коэффициентов

для виброускорения

для виброскорости

Ki

Ki

8

1,0

0

0,5

- 6

16

1,0

0

1,0

0

31,5

0,5

- 6

1,0

0

63

0,25

- 12

1,0

0

125

0,125

- 18

1,0

0

250

0,063

- 24

1,0

0

500

0,0315

- 30

1,0

0

1000

0,016

- 36

1,0

0

5.5. При интегральной оценке вибрации с учетом времени ее воздействия по эквивалентному (по энергии) уровню нормируемым параметром является эквивалентное корректированное значение виброскорости или виброускорения (Uэкв) или их логарифмический уровень (LUэкв), измеренное или вычисленное по формуле:

или

 где

Ui - корректированное по частоте значение контролируемого параметра виброскорости (v, Lv), м/с, или виброускорения (a, La), м/с2;

ti - время действия вибрации, ч;

 где

n - общее число интервалов действия вибрации.

Таблица 2

Значения весовых коэффициентов Кi и , дБ

Среднегеометрические частоты полос, Гц

Общая вибрация



для виброускорения

для виброскорости



в 1/3 октаве

в 1/1 октаве

в 1/3 октаве

в 1/1 октаве



Zo

Xo, Yo

Zo

Xo, Yo

Zo

Xo, Yo

Zo

Xo, Yo



Ki

Ki

Ki

Ki

Ki

Ki

Ki

Ki



0,8

0,45

-7

1,0

0









0,045

-27

0,4

-8











1,0

0,5

-6

1,0

0

0,5

-6

1,0

0

0,063

-24

0,5

-6

0,045

-25

0,5

-6



1,25

0,56

-5

1,0

0









0,09

-21

0,63

-4











1,6

0,63

-4

1,0

0









0,125

-18

0,8

-2











2,0

0,71

-3

1,0

0

0,71

-3

1,0

0

0,188

-15

1,0

0

0,16

-16

0,9

-1



2,5

0,8

-2

0,8

-2









0,25

-12

1,0

0











3,15

0,9

-1

0,63

-4









0,35

-9

1,0

0











4,0

1,0

0

0,5

-6

1,0

0

0,5

-6

0,5

-6

1,0

0

0,45

-7

1,0

0



5,0

1,0

0

0,4

-8









0,63

-4

1,0

0











6,3

1,0

0

0,315

-10









0,8

-2

1,0

0











8,0

1,0

0

0,25

-12

1,0

0

0,25

-12

1,0

0

1,0

0

0,9

-1

1,0

0



10,0

0,8

-2

0,2

-14









1,0

0

1,0

0











12,5

0,63

-4

0,16

-16









1,0

0

1,0

0











16,0

0,50

-6

0,125

-18

0,5

-6

0,125

-18

1,0

0

1,0

0

1,0

0

1,0

0



20,0

0,4

-8

0,1

-20









1,0

0

1,0

0











25,0

0,315

-10

0,08

-22









1,0

0

1,0

0











31,5

0,25

-12

0,063

-24

0,25

-12

0,063

-24

1,0

0

1,0

0

1,0

0

1,0

0



40,0

0,2

-14

0,05

-26









1,0

0

1,0

0











50,0

0,16

-16

0,04

-28









1,0

0

1,0

0











63,0

0,125

-18

0,0315

-30

0,125

-18

0,0315

-30

1,0

0

1,0

0

1,0

0

1,0

0



80,0

0,1

-20

0,025

-32









1,0

0

1,0

0











Примечание: при оценке общей вибрации категории 2 и 3 значения весовых коэффициентов для направлений Xo, Yo принимаются равными значениям для направления Zo.

6. Предельно допустимые значения производственной вибрации и допустимые значения вибрации в жилых и общественных зданиях

6.1. Предельно допустимые величины нормируемых параметров производственной локальной вибрации при длительности вибрационного воздействия 480 мин (8 ч) приведены в табл. 3.

Таблица 3

Предельно допустимые значения производственной локальной вибрации

Среднегеометрические частоты октавных полос, Гц

* Предельно допустимые значения по осям Xл, Yл, Zл

виброускорения

виброскорости

м/с2

дБ

м/с · 10-2

дБ

8

1,4

123

2,8

115

16

1,4

123

1,4

109

31,5

2,8

129

1,4

109

63

5,6

135

1,4

109

125

11,0

141

1,4

109

250

22,0

147

1,4

109

500

45,0

153

1,4

109

1000

89,0

159

1,4

109

Корректированные и эквивалентные корректированные значения и их уровни

2,0

126

2,0

112

* Работа в условиях воздействия вибрации с уровнями, превышающими настоящие санитарные нормы более чем на 12 дБ (в 4 раза) по интегральной оценке или в какой-либо активной полосе, не допускается.

6.2. Предельно допустимые величины нормируемых параметров вибрации рабочих мест при длительности вибрационного воздействия 480 мин (8 ч) приведены в таблицах:

вибрации категории 1 - транспортной вибрации - в табл. 4;

вибрации категории 2 - транспортно-технологической вибрации - в табл. 5;

вибрации категории 3 - технологической вибрации типа «а» - в табл. 6;

вибрации категории 3 - технологической вибрации типа «б» - в табл. 7;

вибрации категории 3 - технологической вибрации типа «в» - в табл. 8.

6.3. Допустимые значения нормируемых параметров вибрации в жилых помещениях и общественных зданиях приведены в табл. 9 и 10.

Таблица 4

Предельно допустимые значения вибрации рабочих мест категории 1 - транспортной

Среднегеометрические частоты полос, Гц

Предельно допустимые значения виброускорения

м/с2

дБ

в 1/3 октаве

в 1/1 октаве

в 1/3 октаве

в 1/1 октаве

Zo

Xo, Yo

Zo

Xo, Yo

Zo

Xo, Yo

Zo

Xo, Yo

0,8

0,70

0,22





117

107





1,0

0,63

0,22

1,10

0,40

116

107

121

112

1,25

0,56

0,22





115

107





1,6

0,50

0,22





114

107





2,0

0,45

0,22

0,79

0,45

113

107

118

113

2,5

0,40

0,28





112

109





3,15

0,35

0,35





111

111





4,0

0,32

0,45

0,56

0,79

110

113

115

118

5,0

0,32

0,56





110

115





6,3

0,32

0,70





110

117





8,0

0,32

0,89

0,63

1,60

110

119

116

124

10,0

0,40

1,10





112

121





12,5

0,50

1,40





114

123





16,0

0,63

1,80

1,10

3,20

116

125

121

130

20,0

0,79

2,20





118

127





25,0

1,00

2,80





120

129





31,5

1,30

3,50

2,20

6,30

122

131

127

136

40,0

1,60

4,50





124

133





50,0

2,00

5,60





126

135





63,0

2,50

7,00

4,50

13,00

128

137

133

142

80,0

3,20

8,90





130

139





Корректированные и эквивалентные корректированные значения и их уровни





0,56

0,40





115

112

Продолжение таблицы 4

Среднегеометрические частоты полос, Гц

Предельно допустимые значения виброскорости

м/с · 10-2

дБ

в 1/3 октаве

в 1/1 октаве

в 1/3 октаве

в 1/1 октаве

Zo

Xo, Yo

Zo

Xo, Yo

Zo

Xo, Yo

Zo

Xo, Yo

0,8

14,00

4,50





129

119





1,0

10,00

3,50

20,00

6,30

126

117

132

122

1,25

7,10

2,80





123

115





1,6

5,00

2,20





120

113





2,0

3,50

1,78

7,10

3,50

117

111

123

117

2,5

2,50

1,78





114

111





3,15

1,79

1,78





111

111





4,0

1,30

1,78

2,50

3,20

108

111

114

116

5,0

1,00

1,78





106

111





6,3

0,79

1,78





104

111





8,0

0,63

1,78

1,30

3,20

102

111

108

116

10,0

0,63

1,78





102

111





12,5

0,63

1,78





102

111





16,0

0,63

1,78

1,10

3,20

102

111

107

116

20,0

0,63

1,78





102

111





25,0

0,63

1,78





102

111





31,5

0,63

1,78

1,10

3,20

102

111

107

116

40,0

0,63

1,78





102

111





50,0

0,63

1,78





102

111





63,0

0,63

1,78

1,10

3,20

102

111

107

116

80,0

0,63

1,78





102

111





Корректированные и эквивалентные корректированные значения и их уровни





1,10

3,20





107

116

Таблица 5

Предельно допустимые значения вибрации рабочих мест категории 2 - транспортно-технологической

Среднегеометрические частоты полос, Гц

Предельно допустимые значения по осям Xo, Yo, Zo

виброускорения

виброскорости

м/с2

дБ

м/с · 10-2

дБ

1/3 окт

1/1 окт

1/3 окт

1/1 окт

1/3 окт

1/1 окт

1/3 окт

1/1 окт

1,6

0,25



108



2,50



114



2,0

0,22

0,40

107

112

1,80

3,50

111

117

2,5

0,20



106



1,30



108



3,15

0,18



105



0,98



105



4,0

0,16

0,28

104

109

0,63

1,30

102

108

5,0

0,16



104



0,50



100



6,3

0,16



104



0,40



98



8,0

0,16

0,28

104

109

0,32

0,63

96

102

10,0

0,20



106



0,32



96



12,5

0,25



108



0,32



96



16,0

0,32

0,56

110

115

0,32

0,56

96

101

20,0

0,40



112



0,32



96



25,0

0,50



114



0,32



96



31,5

0,63

1,10

116

121

0,32

0,56

96

101

40,0

0,79



118



0,32



96



50,0

1,00



120



0,32



96



63,0

1,30

2,20

122

127

0,32

0,56

96

101

80,0

1,60



124



0,32



96



Корректированные и эквивалентные корректированные значения и их уровни



0,28



109



0,56



101

Таблица 6

Предельно допустимые значения вибрации рабочих мест категории 3 - технологической типа «а»

Среднегеометрические частоты полос, Гц

Предельно допустимые значения по осям Xo, Yo, Zo

виброускорения

виброскорости

м/с2

дБ

м/с · 10-2

дБ

1/3 окт

1/1 окт

1/3 окт

1/1 окт

1/3 окт

1/1 окт

1/3 окт

1/1 окт

1,6

0,089



99



0,89



105



2,0

0,079

0,14

98

103

0,63

1,30

102

108

2,5

0,070



97



0,45



99



3,15

0,063



96



0,32



96



4,0

0,056

0,10

95

100

0,22

0,45

93

99

5,0

0,056



95



0,18



91



6,3

0,056



95



0,14



89



8,0

0,056

0,10

95

100

0,11

0,22

87

93

10,0

0,070



97



0,11



87



12,5

0,089



99



0,11



87



16,0

0,110

0,20

101

106

0,11

0,20

87

92

20,0

0,140



103



0,11



87



25,0

0,180



105



0,11



87



31,5

0,220

0,40

107

112

0,11

0,20

87

92

40,0

0,280



109



0,11



87



50,0

0,350



111



0,11



87



63,0

0,450

0,79

113

118

0,11

0,20

87

92

80,0

0,560



115



0,11



87



Корректированные и эквивалентные корректированные значения и их уровни



0,10



100



0,20



92

Таблица 7

Предельно допустимые значения вибрации рабочих мест категории 3 - технологической типа «б»

Среднегеометрические частоты полос, Гц

Предельно допустимые значения по осям Xo, Yo, Zo

виброускорения

виброскорости

м/с2

дБ

м/с 10-2

дБ

1/3 окт

1/1 окт

1/3 окт

1/1 окт

1/3 окт

1/1 окт

1/3 окт

1/1 окт

1,6

0,035



91



0,350



97



2,0

0,032

0,056

90

95

0,250

0,500

94

100

2,5

0,028



89



0,180



91



3,15

0,025



88



0,130



88



4,0

0,022

0,040

87

92

0,089

0,180

85

91

5,0

0,022



87



0,070



83



6,3

0,022



87



0,056



81



8,0

0,022

0,040

87

92

0,045

0,089

79

85

10,0

0,028



89



0,045



79



12,5

0,035



91



0,045



79



16,0

0,045

0,079

93

98

0,045

0,079

79

84

20,0

0,056



95



0,045



79



25,0

0,070



97



0,045



79



31,5

0,089

0,160

99

104

0,045

0,079

79

84

40,0

0,110



101



0,045



79



50,0

0,140



103



0,045



79



63,0

0,180

0,320

105

110

0,045

0,079

79

84

80,0

0,220



107



0,045



79



Корректированные и эквивалентные корректированные значения и их уровни



0,040



92



0,079



84

Таблица 8

Предельно допустимые значения вибрации рабочих мест категории 3 - технологической типа «в»

Среднегеометрические частоты полос, Гц

Предельно допустимые значения по осям Xo, Yo, Zo

виброускорения

виброскорости

м/с2

дБ

м/с 10-2

дБ

1/3 окт

1/1 окт

1/3 окт

1/1 окт

1/3 окт

1/1 окт

1/3 окт

1/1 окт

1,6

0,0130



82



0,130



88



2,0

0,0110

0,020

81

86

0,089

0,180

85

91

2,5

0,0100



80



0,063



82



3,15

0,0089



79



0,045



79



4,0

0,0079

0,014

78

83

0,032

0,063

76

82

5,0

0,0079



78



0,025



74



6,3

0,0079



78



0,020



72



8,0

0,0079

0,014

78

83

0,016

0,032

70

76

10,0

0,0100



80



0,016



70



12,5

0,0130



82



0,016



70



16,0

0,0160

0,028

84

89

0,016

0,028

70

75

20,0

0,0200



86



0,016



70



25,0

0,0250



88



0,016



70



31,5

0,0320

0,056

90

95

0,016

0,028

70

75

40,0

0,0400



92



0,016



70



50,0

0,0500



94



0,016



70



63,0

0,0630

0,110

96

101

0,016

0,028

70

75

80,0

0,0790



98



0,016



70



Корректированные и эквивалентные корректированные значения и их уровни



0,014



83



0,028



75

Таблица 9

Допустимые значения вибрации в жилых помещениях, палатах больниц, санаториев

Среднегеометрические частоты полос, Гц

Предельно допустимые значения по осям Xo, Yo, Zo

виброускорения

виброскорости

м/с2 · 10-3

дБ

м/с · 10-4

дБ

2

4,0

72

3,2

76

4

4,5

73

1,8

71

8

5,6

75

1,1

67

16

11,0

81

1,1

67

31,5

22,0

87

1,1

67

63

45,0

93

1,1

67

Корректированные и эквивалентные корректированные значения и их уровни

4,0

72

1,1

67

Примечания. 1. В дневное время в помещениях допустимо превышение нормативных уровней на 5 дБ.

2. Для непостоянной вибрации к допустимым значениям уровней, приведенным в табл. 9, вводится поправка - 10 дБ, а абсолютные значения умножаются на 0,32.

3. В палатах больниц и санаториев допустимые уровни вибраций нужно снижать на 3 дБ.

Таблица 10

Допустимые значения вибрации в административно-управленческих помещениях и в помещениях общественных зданий

Среднегеометрические частоты полос, Гц

Предельно допустимые значения по осям Xo, Yo, Zo

виброускорения

виброскорости

м/с2 · 10-3

дБ

м/с · 10-3

дБ

2

10,0

80

0,79

84

4

11,0

81

0,45

79

8

14,0

83

0,28

75

16

28,0

89

0,28

75

31,5

56,0

95

0,28

75

63

110,0

101

0,28

75

Корректированные и эквивалентные корректированные значения и их уровни

10

80

0,28

75

Примечания. 1. Для непостоянной вибрации к допустимым значениям уровней, приведенным в табл. 10, вводится поправка - 10 дБ, а абсолютные значения умножаются на 0,32.

2. Для помещений школ, учебных заведений, читальных залов библиотек вводится поправка - 3 дБ.

Список литературы

1. Суворов Г. А., Шкаринов Л. Н., Денисов Э. И. Гигиеническое нормирование производственных шумов и вибраций. - М.: Медицина, 1984. - 240 с.

2. Гигиеническая оценка физических факторов производственной и окружающей среды: Руководство 2.2.4/2.1.8.000-97 (в стадии утверждения).

3. Суворов Г. А., Бутковская З. М., Хунданов Л. Л. Производственная вибрация /гигиенические аспекты/. - М., 1996. - 72 с.

4. Допустимые уровни шума, вибрации и требования к звукоизоляции в жилых и общественных зданиях: МГСН 2.04.97 (Московские городские строительные нормы). - М. - 37 с.

ПРИЛОЖЕНИЕ 1

(справочное)

Общая вибрация

При охвате цилиндрических, торцовых и близких к ним поверхностей

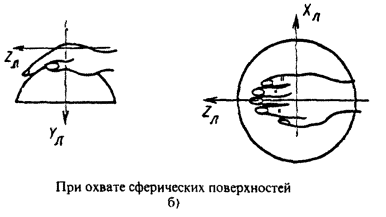

Рис. 1. Направление координатных осей при действии вибрации.

ПРИЛОЖЕНИЕ 2

(справочное)

Таблица П.1

Соотношение между логарифмическими уровнями виброскорости в дБ и ее значениями в м/с

Десятки, дБ

Единицы, дБ

0

1

2

3

4

5

6

7

8

9

50

1,6·10-5

1,8·10-5

2,0·10-5

2,2·10-5

2,5·10-5

2,8·10-5

3,2·10-5

3,5·10-5

4,0·10-5

4,5·10-5

60

5,0·10-5

5,6·10-5

6,3·10-5

7,1·10-5

7,9·10-5

8,9·10-5

1,0·10-4

1,1·10-4

1,3·10-4

1,4·10-4

70

1,6·10-4

1,8·10-4

2,0·10-4

2,2·10-4

2,5·10-4

2,8·10-4

3,2·10-4

3,5·10-4

4,0·10-4

4,5·10-4

80

5,0·10-4

5,6·10-4

6,3·10-4

7,1·10-4

7,9·10-4

8,9·10-4

1,0·10-3

1,1·10-3

1,3·10-3

1,4·10-3

90

1,6·10-3

1,8·10-3

2,0·10-3

2,2·10-3

2,5·10-3

2,8·10-3

3,2·10-3

3,5·10-3

4,0·10-3

4,5·10-3

100

5,0·10-3

5,6·10-3

6,3·10-3

7,1·10-3

7,9·10-3

8,9·10-3

1,0·10-2

1,1·10-2

1,3·10-2

1,4·10-2

110

1,6·10-2

1,8·10-2

2,0·10-2

2,2·10-2

2,5·10-2

2,8·10-2

3,2·10-2

3,5·10-2

4,0·10-2

4,5·10-2

120

5,0·10-2

5,6·10-2

6,3·10-2

7,1·10-2

7,9·10-2

8,9·10-2

1,0·10-1

1,1·10-1

1,3·10-1

1,4·10-1

130

1,6·10-1

1,8·10-1

2,0·10-1

2,2·10-1

2,5·10-1

2,8·10-1

3,2·10-1

3,5·10-1

4,0·10-1

4,5·10-1

140

5,0·10-1

5,6·10-1

6,3·10-1

7,1·10-1

7,9·10-1

8,9·10-1

1,0

1,1

1,3

1,4

ПРИЛОЖЕНИЕ 3

(справочное)

Таблица П.2

Соотношение между логарифмическими уровнями виброускорения в дБ и его значениями в м/с2

Десятки, дБ

Единицы, дБ

0

1

2

3

4

5

6

7

8

9

70

3,2·10-3

3,5·10-3

4,0·10-3

4,5·10-3

5,0·10-3

5,6·10-3

7,0·10-3

7,9·10-3

7,9·10-3

8,9·10-3

80

1,0·10-2

1,1·10-2

1,3·10-2

1,4·10-2

1,6·10-2

1,8·10-2

2,0·10-2

2,2·10-2

2,5·10-2

2,8·10-2

90

3,2·10-2

3,5·10-2

4,0·10-2

4,5·10-2

5,0·10-2

5,6·10-2

6,3·10-2

7,0·10-2

7,9·10-2

8,9·10-2

100

1,0·10-1

1,1·10-1

1,3·10-1

1,4·10-1

1,6·10-1

1,8·10-1

2,0·10-1

2,2·10-1

2,5·10-1

2,8·10-1

110

3,2·10-1

3,5·10-1

4,0·10-1

4,5·10-1

5,0·10-1

5,6·10-1

6,3·10-1

7,0·10-1

7,9·10-1

8,9·10-1

120

1,0

1,1

1,3

1,4

1,6

1,8

2,0

2,2

2,5

2,8

130

3,2

3,5

4,0

4,5

5,0

5,6

6,3

7,0

7,9

8,9

140

1,0·10

1,1·10

1,3·10

1,4·10

1,6·10

1,8·10

2,0·10

2,2·10

2,5·10

2,8·10

150

3,2·10

3,5·10

4,0·10

4,5·10

5,0·10

5,6·10

6,3·10

7,0·10

7,9·10

8,9·10

160

1,0·102

1,1·102

1,3·102

1,4·102

1,6·102

1,8·102

2,0·102

2,2·102

2,5·102

2,8·102

ПРИЛОЖЕНИЕ 4

(рекомендуемое)

Расчет корректированных и эквивалентных корректированных значений вибрации и их уровней

1. Расчет корректированного уровня вибрации может производиться двумя способами:

а) с использованием абсолютных значений вибрации, измеренных в октавных полосах частот - по формуле п. 5.4;

б) путем энергетического суммирования логарифмических уровней вибрации (в дБ) с использованием табличных значений поправок к разности слагаемых уровней.

В табл. П.3 и П.4 даны два варианта расчета корректированного уровня производственной локальной вибрации, проведенного с использованием данных конкретных измерений.

При обработке чугунного литья рубильным молотком типа КЕ-16 в результате измерений уровней виброскорости в октавных полосах частот были получены следующие данные:

Таблица П.3

Пример расчета корректированного уровня виброскорости по формуле п. 5.4 (вариант I)

Среднегеометрические частоты октавных полос, Гц

Уровни виброскорости, дБ

Абсолютные значения виброскорости, м/с

Обозначение

Значение весовых коэффициентов, Ki

8

108

1,3·10-2

U1

0,5

16

112

2,0·10-2

U2

1

31,5

120

5,0·10-2

U3

1

63

116

3,2·10-2

U4

1

125

111

1,8·10-2

U5

1

250

107

1,1·10-2

U6

1

500

104

7,9·10-3

U7

1

1000

103

7,1·10-3

U8

1

Требуется определить корректированное значение виброскорости. По формуле:

 находим:

Таблица П.4

Пример расчета корректированного уровня виброскорости путем энергетического суммирования (вариант II)

Среднегеометрические частоты октавных полос, Гц

Уровни виброскорости, дБ

Значение весовых коэффициентов, Ki

Корректированные октавные уровни виброскорости, дБ

Данные попарного энергетического суммирования уровней виброскорости с учетом поправок по табл. П.5

8

108

- 6

102

112,4

121,9

123

16

112

0

112

31,5

120

0

120

121,5

63

116

0

116

125

111

0

111

112,5

113,5

250

107

0

107

500

104

0

104

106,5

1000

103

0

103

В таблице П.4 показан пример расчета корректированного уровня производственной локальной вибрации путем энергетического суммирования уровней виброскорости, измеренных в октавных полосах частот. Энергетическое суммирование уровней виброскорости производят попарно, последовательно: 102 и 112 (разность - 10 дБ), поправка по таблице П.5, равная 0,4 дБ, прибавляется к большему уровню 112 дБ, что дает 112,4 дБ; 120 и 116 (разность - 4 дБ), поправка - 1,5 дБ, сумма - 121,5 дБ и т.д. Аналогичное сложение полученных сумм дает окончательный результат в виде корректированного уровня виброскорости, равного 123 дБ.

Таблица П.5

Значения добавок, DL, в зависимости от разности слагаемых уровней

Разность слагаемых уровней L1 - L2, дБ

0

1

2

3

4

5

6

7

8

9

10

Добавка, DL, дБ

3

2,5

2,2

1,8

1,5

1,2

1

0,8

0,6

0,5

0,4

2. Расчет эквивалентного корректированного уровня вибрации.

Эквивалентный по энергии корректированный уровень, являющийся одночисловой характеристикой непостоянной вибрации, рассчитывается путем усреднения фактических уровней с учетом времени действия каждого по формуле п. 5.5:

где: L1, L2, … Ln - уровни виброскорости (или виброускорения), действующие в течение времени t1, t2, ... tn соответственно;

Т = t1 + t2 + ... + tn - общее время действия вибрации в мин или ч.

Таблица П.6

Пример расчета эквивалентного уровня вибрации

Корректированные уровни виброскорости, дБ

Время действия вибрации данного уровня в течение смены согласно технологическому регламенту, ч

Поправка на время действия вибрации данного уровня по табл. П.7

Уровни виброскорости с учетом поправок на время действия фактора, дБ

Эквивалентный корректированный уровень виброскорости, полученный путем попарного энергетического суммирования уровней по табл. П.5

108

1

- 9

99



107

2

- 6

101

103,2

115

0,5

- 12

103

106

110

1

- 9

101

107,2

104

3

- 4,2

100

108

Таблица П.7

Значения поправок к корректированному уровню на время действия вибрации для расчета эквивалентного уровня

Время действия, ч

8

7

6

5

4

3

2

1

0,5

15 мин

5 мин

Время в % от 8-часовой смены

100

88

75

62

60

38

25

12

6

3

1

Поправка, дБ

0

- 0,6

- 1,2

- 2

- 3

- 4,2

- 6

- 9

- 12

- 15

- 20






Rambler's Top100 Яндекс цитирования
  Copyright © 2008-2024, www.docload.ru
