МИНИСТЕРСТВО СВЯЗИ СССР

ГЛАВНОЕ УПРАВЛЕНИЕ
П
О ПРОЕКТИРОВАНИЮ ОБЪЕКТОВ СВЯЗИ
ГЛАВСВЯЗЬ
ПРОЕКТ

Утверждено

приказом министра связи

СССР

№ 141

от 26 марта 1975 г.

РУКОВОДСТВО
ПО ПРОЕКТИРОВАНИЮ
СЕТИ ЭЛЕКТРОСВЯЗИ
В СЕЛЬСКОЙ МЕСТНОСТИ

ИЗДАТЕЛЬСТВО «СВЯЗЬ»

МОСКВА 1976 г.

ПРЕДИСЛОВИЕ

Поставленные XXIV съездом КПСС задачи по подъему всей экономики нашей страны и повышению благосостояния советского народа во многом зависят от успешного развития сельского хозяйства.

Повышение эффективности сельскохозяйственного производства может быть достигнуто не только за счет повышения культуры земледелия, уровня механизации и химизации, но и создания системы управления, оснащенной современными техническими средствами, с помощью которых можно было бы обеспечить передачу и получение необходимой производственной информации. Это связано с оснащением сельского хозяйства современными средствами электрической связи. Вот почему необходимо уделять значительное внимание вопросам проектирования и строительства сельских сетей электросвязи.

Настоящее руководство по проектированию сетей электросвязи в сельской местности составлено взамен «Указаний по проектированию сельских телефонных сетей» (Издательство «Связь», 1964 г.) в полном соответствии с:

- «Основными положениями системы сельской телефонной связи», утвержденными Междуведомственным координационным советом (МВКС) при министре связи СССР 26 февраля 1974 г.;

- «Принципами организации электросвязи в сельской местности», утвержденными МВКС 8 июня 1971 г.;

- «Основными положениями системы ведомственной телефонной связи», утвержденными МВКС 3 апреля 1973 г.;

- «Основными положениями общегосударственной системы передачи данных» (ОГСПД).

Оно имеет целью установить общую методику разработки проектных решений по развитию и строительству сельских телефонных сетей (СТС), сетей внутрипроизводственной связи (ВПС) совхозов и колхозов (диспетчерской проводной и радиотелефонной связи, документальной и технологической связи) и создать единые рекомендации по построению комплекса сооружений электросвязи на различных этапах их развития.

Руководство предусматривает перспективное по СТС и текущее проектирование сооружений СТС и ВПС, охватывает проектирование линейных и станционных сооружений и электроустановок (электропитание и электроснабжение). Наименования населенных пунктов и расстояния между ними, указанные на рисунках, схемах и в таблицах, являются гипотетическими. Вопросы проектирования гражданских сооружений в Руководстве не рассматриваются.

Руководство разработано институтами «Гипросвязь-2», ЛОНИИС, ГСПИ и рассмотрено Главсвязьпроектом, Техническим управлением (ТУ), Главным управлением городской и сельской телефонной связи (ГУТС), Главным телеграфным управлением (ГТУ) и Главным радиоуправлением (ГРУ) Министерства связи СССР. Корректировка Руководства по замечаниям ТУ, ГТУ и ГРУ осуществлена Главсвязьпроектом с привлечением специалистов институтов «Гипросвязь-2» и «Гипросвязь».

Состав, содержание и оформление проектной документации в Руководстве приводятся без подробностей, так как такие вопросы освещаются в утвержденных Министерством связи СССР эталонах, типовых решениях и других нормативно-справочных материалах.

Руководство рассчитано на инженерно-технических работников проектных, строительных, эксплуатационных и др. организаций.

Оно подготовлено авторским коллективом сотрудников институтов «Гипросвязь-2» в составе Атливаника Л. Я., Войку К. И., Волынской Л. Г., Михайлова Н. Н., Соминского М. Л., ЛОНИИС в составе Павловского И. Е., Сасонко С. Б., Смирнова Н. Н., ГСПИ в составе Метелкина В. И., Рубина Г. З., Колкановой С. С., Балиной В. Р. и Студницыной М. В. (Главсвязьпроект). Общее редактирование Руководства осуществлено Атливаником Л. Я.

Главное Управление

по проектированию объектов связи

Министерства связи СССР

1. ПРИНЦИПЫ ОРГАНИЗАЦИИ И ОСНОВНЫЕ ПОЛОЖЕНИЯ ПОСТРОЕНИЯ И ПРОЕКТИРОВАНИЯ СЕТИ ЭЛЕКТРОСВЯЗИ

1.1. СЕТЬ ЭЛЕКТРОСВЯЗИ И ЕЕ НАЗНАЧЕНИЕ

Под электросвязью в сельской местности понимается вся система связи сельского административного района, включающая связь общего пользования, внутрипроизводственную связь колхозов, совхозов и других сельскохозяйственных предприятий, а также учрежденческо-производственную связь ведомств, промышленных и строительных организаций.

Для организации электросвязи в сельской местности на территории сельского административного района создается сеть линий и каналов связи, входящая в первичную сеть ЕАСС. На первичной сети в сельской местности используются воздушные, кабельные и радиорелейные линии, а также линии радиосвязи. На основе первичной сети в сельской местности организуются сети электросвязи следующих видов:

1. Сети общего пользования (ОП):

- телефонной связи общего пользования ТФ-ОП (СТС);

- телеграфной (факсимильной) связи;

- передачи вещания (звукового);

2. Внутрипроизводственные сетиПС):

- внутрипроизводственной телефонной связи колхозов, совхозов и других сельскохозяйственных предприятий (ВПТС);

- диспетчерской проводной телефонной связи (ДТС);

- диспетчерской радиотелефонной связи (ДРС);

- телеграфной (документальной) связи - факсимильной (ВПФС) и абонентского телеграфа (AT);

- передачи данных с низкой и средней скоростью (СПД);

- передачи информации технологического характера - телеконтроль, телесигнализация и телеизмерение (ПТИ);

- директорской связи (ДС);

- громкоговорящей поисковой связи.

Примечание. Абоненты ДТС, ВПТС, СПД, ДС и ПТИ не должны иметь выхода на сеть ТФ-ОП.

3. Ведомственной телефонной связи.

Для организации ведомственной телефонной связи могут создаваться сети: учрежденческой телефонной связи, производственной телефонной связи и учрежденческо-производственной телефонной связи.

Сеть телефонной связи общего пользования (СТС) предназначается для установления соединений между любыми абонентами этой сети в пределах сельского административного района с абонентской системой оплаты, а также для выхода абонентов на сети зоновой, междугородной и международной телефонной связи.

Сеть телеграфной и факсимильной связи общего пользования предназначена для обмена документальной информацией между сельскими отделениями связи и районным узлом связи.

Сеть передачи вещания (звукового) предназначается для передачи центральных, республиканских, краевых, областных и районных программ вещания, а также сигналов дистанционного управления станциями радиотрансляционных узлов. Передача центральных, республиканских, краевых и областных программ должна проводиться по каналам не ниже II класса качества (28). Для передачи районных программ вещания и в необходимых случаях программ совхозного и колхозного вещания допускается использование стандартных каналов ТЧ. Эти каналы используются также для контроля и резервного управления станциями радиотрансляционных узлов.

Сеть внутрипроизводственной телефонной связи колхозов, совхозов и других сельскохозяйственных предприятий предназначается для установления соединений между производственными объектами в пределах одного хозяйства. Оборудование сети должно обеспечивать: установление соединений между абонентами внутри хозяйства (предприятия), выход абонентов этой сети на сеть общего пользования и ограничение выхода на сеть общего пользования для части абонентов.

Сеть диспетчерской телефонной связи предназначается для организации оперативно-командной связи в пределах сельскохозяйственного предприятия. Сеть диспетчерской телефонной связи может быть проводной и радиотелефонной. Оборудование этой сети должно обеспечить возможность:

- оперативного вызова диспетчером абонентов сети;

- индивидуальной, групповой (только для проводной сети) и циркулярной связи диспетчера с абонентами;

- громкоговорящей связи.

Сеть факсимильной внутрипроизводственной связи предназначается для организации передачи документальной информации внутри хозяйства. Для передачи документальной информации из сельскохозяйственного предприятия и вышестоящую организацию используется сеть абонентского телеграфа.

Сеть передачи данных предназначается для передачи информации сельскохозяйственными предприятиями соответствующим вычислительным центрам.

Сеть передачи информации технологического характера предназначается для дистанционного контроля производственных процессов внутри хозяйства путем телеконтроля, телеизмерения и телесигнализации. Оборудование этой сети должно обеспечивать возможность передачи дискретных и аналоговых сигналов по некоммутируемым цепям и каналам связи.

Сеть директорской связи предназначена для организации непосредственной телефонной связи между руководителем сельскохозяйственным предприятием и его прямыми подчиненными. Оборудование этой сети должно обеспечивать возможность проведения совещания и громкоговорящей связи с прямыми абонентами. Сеть громкоговорящей поисковой связи организуется совместно с сетью диспетчерской проводной телефонной связи. В необходимых случаях предусматривается автономная сеть поисковой связи с использованием самостоятельных линий.

Сетями учрежденческой телефонной связи называются ведомственные телефонные сети, непосредственно не используемые в производственно-технологическом процессе.

Сетями производственной телефонной связи называются ведомственные телефонные сети, предназначенные для непосредственной организации и руководства производственно-технологическим процессом.

Сетями учрежденческо-производственной телефонной связи называются объединенные ведомственные телефонные сети, предназначенные для организации как учрежденческой, так и производственной телефонной связи. Оборудование этих сетей должно обеспечивать организацию местных и внешних телефонных связей абонентов учрежденческих, производственных и учрежденческо-производственных телефонных сетей, а также узлы, обеспечивающие организацию транзитных соединений по каналам и соединительным линиям на ведомственных телефонных сетях.

Для организации сети ведомственной телефонной связи может также использоваться оборудование общегосударственной телефонной сети путем установки в учреждениях и на предприятиях части оборудования ЛТС общегосударственной сети, предназначенного для обслуживания соответствующей группы абонентов учрежденческой телефонной связью.

1.2. ПРИНЦИПЫ ПОСТРОЕНИЯ СЕТИ ЭЛЕКТРОСВЯЗИ

СЕТЬ СТС

На СТС применяется радиальное и радиально-узловое построение сети. При радиальном построении сельские оконечные телефонные станции непосредственно связываются с телефонной станцией районного центра (одноступенчатая схема построения).

При радиально-узловом построении сельские оконечные телефонные станции связываются с узловыми станциями, которые, в свою очередь, соединяются с центральной телефонной станцией в районном центре (двухступенчатая схема построения). По месту расположения на сети и выполняемым функциям телефонные станции СТС делятся на следующие виды станций:

а) центральная станция (ЦС), расположенная в районном центре, выполняющая одновременно функции городской (местной) телефонной станции и транзитного узла. В ЦС включаются СЛ узловых станций (УС) (при двухступенчатом схеме построения) и СЛ оконечных станций (ОС) (при одноступенчатой схеме построения);

б) УС, расположенные в любом из населенных пунктов сельского района. В УС включаются СЛ ОС (при двухступенчатой схеме построения), и через нее осуществляется связь ОС между собой, а также с ЦС;

в) ОС, расположенные в любом из населенных пунктов сельского района. СЛ ОС (в зависимости от схемы построения) включаются в ЦС или УС.

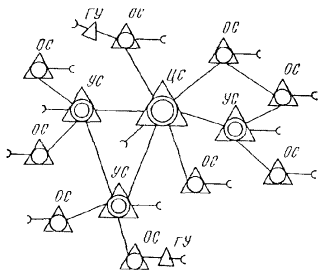

Принципы построения СТС показаны на рис. 1.1.

Рис. 1.1. Принципы построения СТС

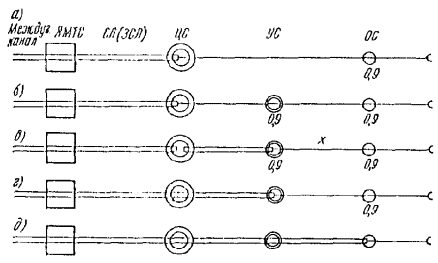

В зависимости от схемы построения на СТС образуется различное число ступеней связи между телефонными станциями. При одноступенчатой схеме построения, когда ОС непосредственно включаются в ЦС, связь между указанными станциями осуществляется через одну ступень (ОС - ЦС). При двухступенчатой схеме построения, когда ОС связывается с УС, а через них - с ЦС, связь ОС с ЦС осуществляется через две ступени (ОС - УС и УС - ЦС).

Одноступенчатая схема построения СТС обеспечивает минимальное затухание, упрощает станционное оборудование и ускоряет процесс соединений. Поэтому применение при проектировании одноступенчатого построения на СТС является наиболее предпочтительным и перспективным.

Двухступенчатое построение СТС может применяться при проектировании в случае технико-экономической целесообразности узлообразования.

Сельские АТС устанавливаются в центрах телефонной нагрузки с тем, чтобы обеспечить минимум расходов на строительство линейных сооружений. Междугородные соединения с абонентами СТС осуществляются через ЦС районного центра независимо от способа их установления (ручной, полуавтоматический или автоматический). При автоматизации междугородной и зоновой связи используются заказно-соединительные линии (ЗСЛ) и соединительные линии (СЛМ), по которым ЦС райцентра связывается с АМТС зоны.

При необходимости (значительное тяготение) на СТС могут проектироваться поперечные связи на уровне УС и ОС координатной и вновь разрабатываемых систем. В состав линейных сооружений сети СТС входят абонентские и межстанционные линии, которые должны быть преимущественно кабельные, а также радиорелейные и воздушные. Когда применение кабельных и воздушных линий невозможно или экономически нецелесообразно, используются радиорелейные линии.

С целью экономического построения и использования абонентских линий и межстанционных СЛ СТС, при проектировании следует применять на абонентских линиях, наряду с индивидуальным, спаренное включение телефонных аппаратов, групповые установки (ГУ), а на соединительных линиях - усилители мостового типа и аппаратуру уплотнения. При этом спаренное включение телефонных аппаратов в основном рекомендуется только для абонентов квартирного сектора. Спаренное включение телефонных аппаратов народнохозяйственного сектора допускается только в отдельных случаях.

СЕТЬ ТЕЛЕГРАФНОЙ (ФАКСИМИЛЬНОЙ) СВЯЗИ

В соответствии с ЕАСС телеграфная связь организуется на основе принципов прямых соединений с использованием автоматических коммутационных станций. Для организации факсимильной связи используется коммутируемая телефонная сеть. Решение об использовании телефонной сети для факсимильной связи принимается по согласованию с соответствующими организациями Министерства связи СССР. На абонентских пунктах устанавливается оконечное оборудование - телеграфные и факсимильные аппараты.

Установление соединения между факсимильными аппаратами для передачи документальной информации осуществляется так же, как при обычной телефонной связи с последующим переключением линии, после ответа вызываемого абонента, с телефонных аппаратов на факсимильные аппараты.

СЕТЬ ПЕРЕДАЧИ ПРОГРАММ ЗВУКОВОГО ВЕЩАНИЯ

Сеть передачи программ звукового вещания в пределах сельского административного района строится по радиальному и радиально-узловому принципу. Различаются два способа подачи программ вещания и сигналов управления:

- с использованием радиоканалов УКВ ЧМ радиовещательных передатчиков (в настоящих указаниях не рассматривается);

- с использованием проводных каналов вещания, образованных по цепям СТС.

Проводные каналы вещания организуются с помощью аппаратуры сельского проводного вещания (АВСП), а передача сигналов контроля и резервного управления станциями сельских радиотрансляционных узлов обеспечивается аппаратурой общестанционной автоматики (ОСА) и аппаратурой контроля и резервного управления (АКРУ) по цепям СТС. Схема построения сети передачи программ вещания в сельском районе с помощью АВСП аналогична приведенной на рис. 1.1. В районном центре устанавливается центральная станция проводного вещания (ЦС - ПВ).

В местах размещения узловых, а в отдельных случаях и оконечных станций СТС, откуда необходимо передавать программу вещания к нескольким пунктам, устанавливаются приеморазветвительные (ПРС - ПВ) или промежуточные (ПС - ПВ) станции проводного вещания, которые обеспечивают прием программ от ЦС - ПВ и передачу ее к нижестоящим оконечным пунктам, где устанавливаются оконечные станции проводного вещания (ОС - ПВ). Эти пункты, как правило, совмещаются с ОС СТС.

Организация передачи программ проводного вещания с помощью АВСП базируется на использовании линейных и станционных сооружений межстанционной сети СТС.

СЕТЬ ВПТС

Сеть внутрипроизводственной телефонной связи колхозов и совхозов базируется на сети телефонной связи общего пользования. Отсюда все принципы построения СТС сохраняются и для ВПТС. Следует, однако, отметить, что абоненты СТС включаются в телефонную сеть без ограничения, а абоненты ВПТС могут включаться как с ограничением, так и без ограничения права выхода на сеть телефонной связи общего пользования. При этом, если данное хозяйство обслуживается только одной АТС, устанавливаемой на центральной усадьбе колхоза или совхоза, то часть абонентов ВПТС может быть включена с ограничением. Если же хозяйство обслуживается несколькими ОС, включенными в УС, расположенную на центральной усадьбе, то ограничение права выхода абонентам ВПТС не допускается, так как такие абоненты при этом лишаются возможности внутрипроизводственной телефонной связи. Исключением являются абоненты, включенные в совмещенные линии.

Для сетей ВПТС и СТС используется общая АТС и общие линейные сооружения.

В зависимости от местных условий, размеров территории хозяйства, числа входящих в него населенных пунктов, количества жителей в них и телефонной плотности, определяющих построение телефонной сети общего пользования, предусматриваются следующие возможности организации ВПТС колхозов и совхозов:

- обслуживание телефонной связью колхоза или совхоза одной сельской АТС, устанавливаемой на центральной усадьбе и охватывающей один станционный район;

- обслуживание колхоза или совхоза телефонной связью несколькими сельскими АТС, образующими один узловой район с узловой станцией, размещаемой на центральной усадьбе, и ОС, устанавливаемыми в отделениях и бригадах этого хозяйства;

- обслуживание телефонной связью нескольких колхозов и совхозов одной сельской АТС, когда нецелесообразно устанавливать АТС в каждом хозяйстве;

- включение в узловую станцию одного хозяйства ОС разных колхозов и совхозов.

В первую очередь при организации телефонной связи сельскохозяйственного предприятия проектируется установка оконечной АТС на центральной усадьбе.

СЕТЬ ДИСПЕТЧЕРСКОЙ ТЕЛЕФОННОЙ СВЯЗИ

Сети диспетчерской телефонной связи строятся на базе средств проводной и радиосвязи. Сеть диспетчерской проводной телефонной связи организуется как из прямых цепей, используемых только для диспетчерской связи, так и из цепей, совмещенных с ВПТС. Прямые цепи диспетчерской связи включаются непосредственно в коммутатор диспетчерской связи ДС), устанавливаемый на центральной усадьбе хозяйства, а совмещенные цепи включаются параллельно абонентской линии АТС центральной усадьбы. Прямые цепи диспетчерской связи предусматриваются в общих с СТС (ВПТС) линейных сооружениях. В совмещенные цепи диспетчерской связи могут включаться только абоненты с индивидуальными (не спаренными) телефонными аппаратами, не имеющие права выхода на сеть общего пользования.

Для организации диспетчерской проводной телефонной связи с производственными объектами отделений (бригад), где установлена ГУ (ОС), необходимо предусматривать самостоятельную цепь, используемую как для диспетчерской, так и для внутрипроизводственной телефонной связи. Если нет возможности предоставить самостоятельные цепи для включения в диспетчерский коммутатор абонентских пунктов производственных объектов (отделений, бригад), в которых установлены ГУ (ОС), телефонная связь между этими объектами и диспетчером обеспечивается по сети ВПТС (СТС) через сельскую АТС.

Телефонная связь абонентов сети ВПТС, имеющих право выхода на телефонную сеть общего пользования с диспетчером, обеспечивается только через сельскую АТС хозяйства.

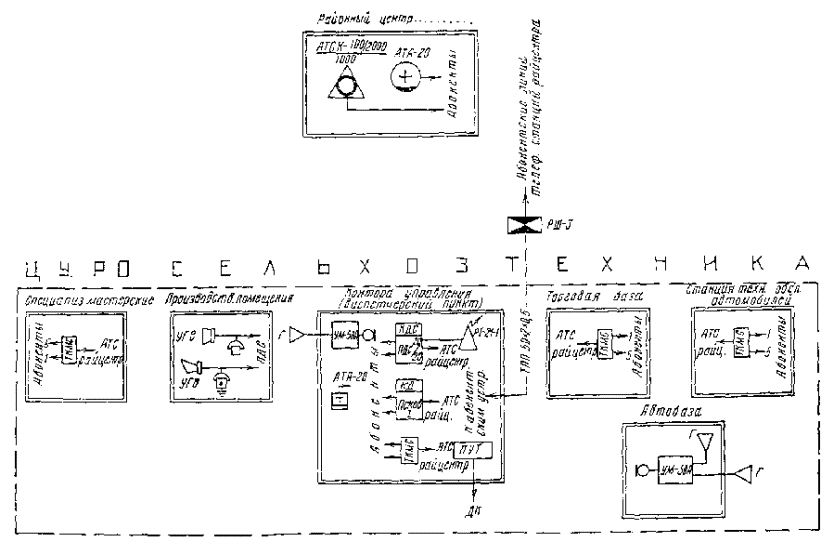

Диспетчерская проводная телефонная сеть организуется на сельскохозяйственных предприятиях, обслуживаемых одной или несколькими сельскими АТС. В этих же хозяйствах организуется также диспетчерская радиотелефонная связь. В хозяйствах, телефонная связь которых обеспечивается сельской АТС, расположенной в другом хозяйстве, когда не могут быть использованы проводные средства связи, диспетчерская связь строится путем использования только средств радиотелефонной связи.

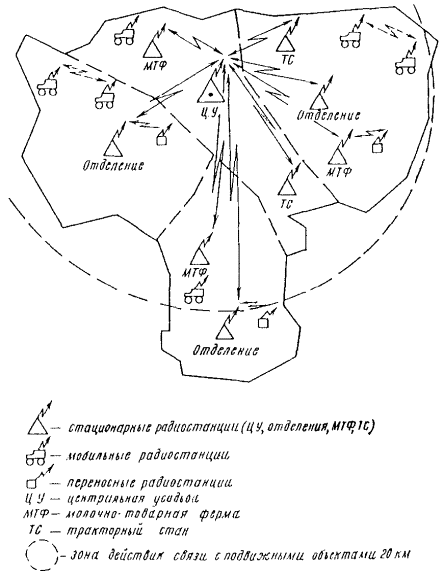

Диспетчерская радиотелефонная сеть в колхозах и совхозах организуется между диспетчером, находящимся на центральной усадьбе, и бригадами или отделениями, а также с подвижными, труднодоступными и удаленными производственными объектами по радиальному и радиально-кустовому принципу. Сети диспетчерской радиотелефонной связи являются автономными и взаимодействуют с сетью диспетчерской проводной телефонной связи, для чего центральная радиостанция (ЦРС) включается в КДС.

Все радиостанции диспетчерской радиотелефонной связи должны работать в одном канале. При этом в хозяйствах со сложной структурой управления, когда радиостанции устанавливаются в конторах отделений хозяйств, абоненты могут вызывать как диспетчера центральной радиостанции, так и диспетчера-информатора своего отделения (бригады) или любого абонента сети (при симплексной связи). В сети диспетчерской радиотелефонной связи включаются как передвижные радиостанции, устанавливаемые на автомашинах (АРС), так и носимые (портативные) радиостанции. Выход абонентов этой сети на телефонную сеть общего пользования не предусматривается.

СЕТЬ АБОНЕНТСКОГО ТЕЛЕГРАФА

Сеть абонентского телеграфа, соединяющая оконечные телеграфные аппараты (абонентские пункты) с автоматическими коммутационными станциями или подстанциями абонентской телеграфной связи, расположенными в райцентре, базируется на использовании в пределах сельского населенного пункта отдельных цепей в абонентских сетях СТС (или УПТС), а между населенными пунктами отдельных физических цепей или каналов тонального телеграфирования сети межстанционной связи. При этом в первую очередь обеспечивается необходимым количеством соединительных линий сеть ТФ - ОП.

СЕТЬ ПЕРЕДАЧИ ДАННЫХ

Сеть передачи данных в пределах района должна организовываться в соответствии с «Основными положениями общегосударственной системы передачи данных».

При использовании для передачи данных коммутируемой телефонной сети, а также при выборе типа применяемой аппаратуры должно быть получено разрешение соответствующих организаций Министерства связи СССР.

СЕТЬ ПЕРЕДАЧИ ИНФОРМАЦИИ ТЕХНОЛОГИЧЕСКОГО ХАРАКТЕРА

Сеть передачи информации технологического характера частично совмещается с сетью внутрипроизводственной телефонной связи в пределах хозяйства на участках абонентских и межстанционных сетей, путем использования самостоятельных пар в общих кабелях, физических цепей воздушных линий и каналов ТЧ аппаратуры уплотнения.

Сеть передачи информации технологического характера состоит из датчиков контроля (ДК), контролируемых полукомплектов (КП), диспетчерских полукомплектов (ДМ) и цепей, связывающих их. Сигналы, поступающие от датчиков, расположенных на производственных объектах отделений (бригад), принимаются КП по отдельным цепям, соединяющим ряд ДК с одним КП, и передаются на ДП, соединяемый с КП одной физической цепью или каналом ТЧ аппаратуры уплотнения. ДК подключаются к пульту устройства телемеханики (ПУТ), устанавливаемому в диспетчерском пункте центральной усадьбы хозяйства. На ПУТ фиксируются сигналы, поступающие от ДК. Цепи от ДК, которые расположены на производственных объектах в пределах центральной усадьбы, включаются непосредственно в ПУТ. Таким образом, для соединения ДК с КП или ПУТ используются отдельные физические цепи абонентских сетей, а для связи КП с ДП - физические цепи или каналы ТЧ аппаратуры уплотнения межстанционных сетей.

По физическим цепям, используемым для передачи информации технологического характера и размещаемым в общем кабеле с другими цепями СТС и ВПТС или из одном профиле воздушных линий связи, могут передаваться сигналы:

- постоянного тока напряжением не более 60 В, длительностью импульсов, не менее 40 мс;

- переменного тока в полосе частот 0,3-3,4 кГц с напряжением не более 1,2 В.

Для передачи сигналов телеконтроля, телесигнализации и телеизмерений по каналам ТЧ аппаратуры уплотнения допустимая средняя мощность сигнала за час не должна превышать 32 мкВт в точке нулевого относительного уровня канала ТЧ.

Передача сигналов постоянного тока по каналам ТЧ аппаратуры уплотнения не предусматривается.

СЕТЬ ДИРЕКТОРСКОЙ СВЯЗИ

Сеть директорской связи организуется путем использования пар в общих кабелях сетей СТС и ВПТС и состоит из абонентских линий, включаемых в коммутатор директорской связи (КД). Как правило, КД соединяется с местной АТС хозяйства. Выход абонентов этой сети на телефонную сеть общего пользования не предусматривается.

СЕТЬ ВЕДОМСТВЕННОЙ ТЕЛЕФОННОЙ СВЯЗИ

Сети ведомственной телефонной связи должны строиться в соответствии с «Основными положениями системы ведомственной телефонной связи». Эти сети могут иметь выход к телефонной сети СТС только на уровнях центральной или узловой станции.

Ведомственные телефонные сети, имеющие выход на общегосударственную сеть, должны удовлетворять единым техническим нормам и требованиям, предъявляемым к техническим средствам и каналам ЕАСС, сопрягаться с первичной и вторичными сетями ЕАСС и строиться в соответствии с принципами «Системы общегосударственной автоматически коммутируемой телефонной сети».

В УПАТС могут включаться:

- индивидуальные абонентские линии;

- абонентские линии со спаренными телефонными аппаратами без взаимной связи;

- линии удаленных абонентов;

- абонентские линии коллективного пользования, не имеющие права выхода на общегосударственную сеть, с избирательным вызовом;

- соединительные линии с АТС общегосударственной сети;

- соединительные линии и каналы к другим УПАТС и ведомственным АМТС и МТС ручного обслуживания.

Примечание. На ведомственных телефонных сетях в качестве абонентских линий могут использоваться стандартные каналы ТЧ, образованные с помощью аппаратуры уплотнения. Выход с этих каналов на общегосударственную сеть разрешается при условии выполнения требований ЕАСС о максимально допустимом качестве НЧ переприемов.

Учрежденческие телефонные сети могут постепенно объединяться с общегосударственной телефонной сетью. Объединение местных телефонных сетей должно осуществляться на основе их полной автоматизации с учетом приведения объединяемых учрежденческих сетей в соответствии с требованиями и нормами ЕАСС. Объединение производственных и учрежденческо-производственных телефонных сетей с общегосударственной сетью допускается в случаях, когда это разрешает характер производственного процесса.

1.3. ТИПЫ СЕЛЬСКИХ АТС, ИХ КРАТКАЯ ХАРАКТЕРИСТИКА И РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ

Основной системой коммутационного оборудования на СТС, до создания новых квазиэлектронных и электронных АТС, является координатная система. На СТС рекомендуется использовать следующие типы сельских АТС координатной системы: АТС К-100/2000, АТС К-50/200, АТС К-50/200М и АТСК. Ниже приводится их краткая характеристика.

АТС K-100/2000. Станция предназначается для использования в качестве центральной, узловой и оконечной АТС. Емкость станции кратна 100 номерам, а применение ее на сети эффективно при емкости более 200 номеров. В станциях различной емкости и разного назначения применяются единые блоки абонентского, группового и регистрового искания. Станция рассчитана на включение физических цепей и каналов аппаратуры уплотнения, причем при коммутации последних обеспечивается четырехпроводный транзит. Для организации связи между станциями по физическим цепям принят индуктивный способ передачи сигналов управления и взаимодействия, использующий временной импульсный код. Индуктивные комплекты РСЛ могут также использоваться для организации связи по каналам сельской аппаратуры уплотнения с выделенным сигнальным каналом. В АТС К-100/2000 имеются соответствующие комплекты РСЛ для организации связи сельских АТС с городскими телефонными станциями декадно-шаговой и координатной систем. На станции предусмотрена возможность организовать поперечные связи.

В усовершенствованной АТС К-100/2000 предусмотрены новые линейные комплекты, позволяющие расширить возможности этой станции по межстанционной связи, а также аппаратура АОН и промышленное оборудование для организации исходящей междугородной связи по зоновому принципу с АМТС-2 или с АМТС-3.

АТС К-50/200. Станция предназначена для использования в качестве узловой и оконечной станций при конечной абонентской емкости, не превышающей 200 номеров. Расширение станции производится блоками по 50 номеров. При использовании станции в качестве узловой на ней дополнительно к абонентскому устанавливается транзитное оборудование. Для связи по физическим цепям принят индуктивный способ передачи сигналов управления и взаимодействия. Индуктивные комплекты применяются также при связи по каналам сельской аппаратуры уплотнения с выделенным сигнальным каналом. Станция обеспечивает организацию четырехпроводного транзита при использовании узловой АТС комплектов РСЛТЧ вместо РСЛТ.

АТС К-50/200М. Эта станция является модернизированным вариантом АТС К-50/200, она удовлетворяет всем требованиям автоматизации междугородной телефонном связи, и позволяет осуществить не только открытую, но и закрытую нумерацию, а также организацию поперечной связи на уровне ОС и УС. В составе АТС предусмотрены подключающие комплекты, обеспечивающие согласование оборудования станции с аппаратурой ИКМ, имеющей электронные СУ.

Предельно допустимое количество СЛ для ОС типов АТС К-50/200 и К-50/200М приведено далее в табл. 3.1.

Предельно допустимое количество СЛ для УС типа АТС К-50/200 равно 49 и типа АТС K-50/200M - 54.

АТСК. Оборудование АТСК разработано для городских телефонных сетей и на СТС может использоваться в качестве ЦС. Для этой цели предусмотрены пятизначные регистры сельской связи (ВРС-5) и двусторонние индуктивные комплекты РСЛ, включаемые в АТСК через подключающие комплекты входящей связи (ПКВ). Для применения на ЦС разработаны специальные блоки группового искания, допускающие включение малых пучков линий. До выпуска промышленностью этих блоков на ЦС могут применяться типовые блоки ГИ, используемые на ГАТС. Блоки ГИ и индуктивные комплекты РСЛ допускают возможность организации четырехпроводных транзитных соединений.

В качестве ЦС при емкости станции до 2000 номеров должны применяться станции типа АТС К-100/2000, а при большей емкости - станции типа АТСК. Допускается расширение действующих станций типа АТС К-100/2000 до 4000 номеров из однотипного оборудования, а также строительство новых станций из оборудования АТС К-100/2000 емкостью более 2000 номеров, если их конечная емкость не превышает 4000 номеров.

В качестве УС и ОС при емкости, превышающей 200 номеров, рекомендуется применение станций АТС К-100/2000, а при емкости УС и ОС до 200 номеров - станций типа АТС К-50/200.

Существующие на сельских телефонных сетях УС и ОС других систем должны использоваться до их износа или пока они по емкости могут удовлетворять потребности населенного пункта в телефонной связи. Эти станции должны также заменяться, если они по своим техническим возможностям не удовлетворяют требованиям автоматической междугородной (зоновой) связи. Существующие ЦС декадно-шаговой системы АТС-100/500, 100/500М, АТС-47, АТС-54, АТС-54А, находящиеся в хорошем техническом состоянии, целесообразно сохранить. При переходе на автоматическую связь по зоновому принципу эти АТС следует включать на правах ОС в координатный узел, организуемый в райцентре для выполнения транзитных функций. Расширение емкости ЦС типов АТС-100/500 и АТС-100/500М осуществляется оборудованием координатной системы, а остальные декадно-шаговые АТС - оборудованием АТС-54А. При расширении координатным оборудованием оно используется также для организации транзитного узла.

ОБЩИЕ ТРЕБОВАНИЯ К ОБОРУДОВАНИЮ ВЕДОМСТВЕННЫХ СЕТЕЙ

Для организации ведомственных сетей может применяться следующее коммутационное оборудование:

- оборудование координатных учрежденческих АТС типа АТС К-100/2000 емкостью от 100 до 2000 номеров с возможностью расширения емкости;

- оборудование координатных учрежденческо-производственных АТС типа УПАТС 100/400 емкостью от 100 до 400 номеров.

1.4. ОРГАНИЗАЦИЯ СВЯЗИ СЕЛЬСКИХ АТС С ГОРОДСКИМИ

В случаях, когда районным центром является город с районированной телефонной сетью, связь между сельскими и городскими АТС райцентра организуется по принципам местной связи. Эта связь обеспечивается:

- через одну из городских АТС координатной системы путем ее соответствующего дооборудования; городская АТС выполняет в этом случае функции сельского транзитного узла входящего и исходящего сообщения;

- путем организации специального узла сельско-пригородного входящего и исходящего сообщения (УСП), выполняющего для сельских АТС функции ЦС без номерной емкости.

Выбор одного из этих вариантов зависит от конкретных условий и обосновывается технико-экономическими расчетами.

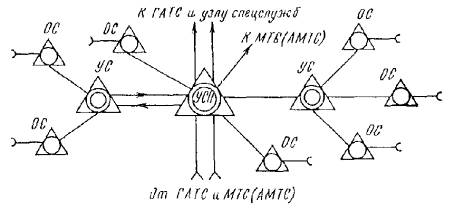

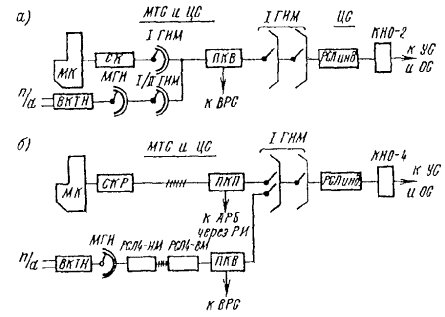

Принцип организации связи сельских АТС с городскими через УСП приведен на рис. 1.2. На ГТС без узлообразования (связь между РАТС по принципу «каждая с каждой», пятизначная нумерация) для организации УСП используются типовые блоки ГИ и регистровое оборудование сельской координатной АТС К-100/2000. На ГТС с узлообразованием или с возможностью перехода на узлообразование в результате интенсивного развития ГТС УСП организуется из оборудования АТСК с применением блоков ГИ, рекомендуемых для ЦС, в отличие от ЦС индуктивные комплекты РСЛ включаются на УСП через входящие комплекты ПКП, которые обеспечивают подключение СЛ к регистру АРБ.

Рис. 1.2. Принципы организации связи через УСП

Для облегчения выполнения норм затухания разговорного тракта УСП рекомендуется размещать в одном здании с МТС или с АМТС, если последняя находится в том же городе.

1.5. НУМЕРАЦИЯ НА СЕЛЬСКИХ ТЕЛЕФОННЫХ СЕТЯХ

При выборе нумерации абонентов сельских телефонных сетей следует учитывать технические возможности действующих и проектируемых сельских телефонных станций.

С учетом технических возможностей сельских АТС и конкретных условий; на СТС могут применяться следующие типы нумерации:

а) закрытая пятизначная нумерация, при которой внутристанционные и межстанционные соединения осуществляются с любой станции, независимо от ее местоположения на сети, набором пятизначного номера требуемого абонента; вызов спецслужб райцентра производится набором сокращенных номеров 00-09, а выход на АМТС или зоновый телефонный узел (ЗУ) по заказно-соединительным линиям набором индекса выхода цифры «8»;

б) открытая нумерация, при которой внутристанционный номер может в зависимости от емкости и типа АТС содержать два - пять знаков, а межстанционная связь осуществляется набором пятизначных номеров с индексом выхода или без него.

Возможные варианты набора номеров межстанционной связи при открытой нумерации с индексом выхода, когда ЦС находится в сельском райцентре или в городе с нерайонированной сетью, приведены в табл. 1.1.

Таблица 1.1

Вызывающий абонент

Вызываемый абонент

Спецслужбы райцентра

Выход на АМТС (ЗУ)

станций своего узлового района

ЦС и других станций через ЦС

1. ЦС всех типов

-

ХХХХХ

8

2. УС и ОС АТС К-100/2000 и АТС К-50/200М с пятизначными абонентскими регистрами

ХХХХХ

ХХХХХ

8

3. УС декадно-шаговой системы

ХХХ(Х)

0ХХХХХ

00Х

08

4. УС координатной системы, кроме указанных в п. 2

9ХХХХХ

9ХХХХХ

90Х

98

5. ОС всех типов, кроме указанных в п. 2:









а) ОС включена в ЦС

-

9ХХХХХ

90Х

98

б) ОС включена в координатную УС

9ХХХХХ

9ХХХХХ

90Х

98

в) ОС включена в декадно-шаговую УС

9ХХХ(Х)

0ХХХХХ

00Х

08

В случае, когда райцентром является город с районированной сетью и на ГТС организуется транзитный узел для СТС, возможны следующие варианты нумерации:

ГТС без узлообразования. При включении СТС в районированную ГТС без узлообразования (пятизначная нумерация на ГТС) различаются два случая:

а) номинальная суммарная емкость ГТС и СТС (с учетом перспективы) 80 тысяч номеров. На такой сети организуется УСП, а в отдельных случаях функции транзитного узла выполняет РАТС типа АТС К-100/2000 или АТСК. На общей сети сохраняется пятизначная нумерация. Нумерация абонентов сети (ГТС и СТС) приведена в табл. 1.2;

б) номинальная суммарная емкость ГТС и СТС превышает (с учетом перспективы) 80 тысяч номеров, а емкость ГТС при этом не превышает 70 тысяч номеров. На общей сети применяется смешанная пятиестизначная нумерация, пятизначная для абонентов ГТС и шестизначная для абонентов СТС. Из городской нумерации выделяется один первый знак для связи с СТС, на городских координатных АТС применяются пяти-, шестизначные регистры. В качестве транзитного узла используется УСП, а в отдельных случаях РАТС типа АТСК.

Нумерация абонентов сети (ГТС и СТС) при смешанной нумерации приведена в табл. 1.3.

ГТС с узлообразованием. При включении СТС в ГТС с узлообразованием (шести или семизначная нумерация) для общей сети сохраняется нумерация, принятая на ГТС, а для сельской сети из этой нумерации выделяется стотысячная номерная группа.

Нумерация абонентов общей сельской и городской телефонной сети с шестизначной нумерацией приведена в табл. 1.4. Для сети с семизначной нумерацией сохраняется тот же принцип, только вместо шестизначного набирается семизначный номер.

В качестве первых знаков пятизначной нумерации можно использовать любые цифры, кроме 8 и 0, что позволяет довести номерную емкость СТС района при открытой и закрытой нумерациях до 80000 номеров.

Таблица 1.2

Вызывающий абонент

Вызываемый абонент

Спецслужбы ГТС

Выход на АМТС (ЗУ)

станций своего сельского узлового района

других станций СТС

ГТС

1. Сельской АТС К-100/2000 или АТС К-50/200М с пятизначными абонентскими регистрами

ХХХХХ

ХХХХХ

ХХХХХ

8

2. УС декадно-шаговой системы

ХХХ(Х)

0ХХХХХ

0ХХХХХ

00Х

08

3. УС координатной системы, кроме указанных в п. 1

9ХХХХХ

9ХХХХХ

9ХХХХХ

90Х

98

4. ОС всех типов, кроме указанных в п. 1:











а) ОС включено в ЦС или УСП

-

9ХХХХХ

9ХХХХХ

90Х

98

б) ОС включено в координатную УС

9ХХХХХ

9ХХХХХ

9ХХХХХ

90Х

98

в) ОС включено в декадно-шаговую УС

9ХХХ(Х)

0ХХХХХ

0ХХХХХ

00Х

08

5. ГТС

-

ХХХХХ

ХХХХХ

8

Таблица 1.3

Вызывающий абонент

Вызываемый абонент

Спецслужбы ГТС

Выход в АМТС (ЗУ)

станций всего сельского узлового района

других станций СТС

ГТС

1. Сельской АТС К-100/2000 и АТСК-50/200М с пятизначными абонентскими регистрами

ХХХХХ

0ХХХХХХ

0ХХХХХ

00Х

08

2. УС декадно-шаговой системы

ХХХ(Х)

0ХХХХХХ

0ХХХХХ

00Х

08

3. УС координатной системы, кроме указанных в п. 1

9ХХХХХ

0ХХХХХХ

0ХХХХХ

00Х

08

4. ОС всех типов, кроме указанных в п. 1:











а) ОС включена в УСП

-

0ХХХХХХ

0ХХХХХ

00Х

08

б) ОС включена в координатную УС

9ХХХХХ

0ХХХХХХ

0ХХХХХ

00Х

08

в) ОС включена в декадно-шаговую УС

9ХХХ(Х)

0ХХХХХХ

0ХХХХХ

00Х

08

5. ГТС

-

ХХХХХХ

ХХХХХ

8

Примечание. После набора индекса выхода «0» абоненты УС и ОС должны получить зуммер готовности из приборов УСП или опорной АТСК.

Таблица 1.4

Вызывающий абонент

Вызываемый абонент

Спецслужбы ГТС

Выход на АМТС (ЗУ)

станций своего сельского узлового района

других станций СТС

ГТС

1. Сельской АТС К-100/2000 и АТС К-50/200М, с пятизначными абонентскими регистрами

ХХХХХ

0ХХХХХХ

0ХХХХХХ

00Х

08

2. УС декадно-шаговой системы

ХХХ(Х)

0ХХХХХХ

0ХХХХХХ

00Х

08

3. УС координатной системы, кроме указанных в п. 1

9ХХХХХ

0ХХХХХХ

0ХХХХХХ

00Х

08

4. ОС всех типов, кроме указанных в п. 1:











а) ОС включена в УСП

-

0ХХХХХХ

0ХХХХХХ

00Х

08

б) ОС включена в координатную УС

9ХХХХХ

0ХХХХХХ

0ХХХХХХ

00Х

08

в) ОС включена в декадно-шаговую УС

9ХХХ(Х)

0ХХХХХХ

0ХХХХХХ

00Х

08

5. ГТС

-

ХХХХХХ

ХХХХХХ

8

Примечание. После набора индекса выхода «0» абоненты УС и ОС должны получить зуммер готовности из приборов УСП.

В качестве первых знаков сокращенных номеров внутристанционной связи не могут быть использованы:

- для абонентов станций АТС К-100/2000 и АТС К-50/200М с пятизначными абонентскими регистрами цифры 8 и 0 и первые цифры пятизначных номеров, присвоенных абонентам СТС. Вследствие этого, в зависимости от емкости АТС К-100/2000 и числа первых цифр пятизначных номеров абонентов сети района на отдельных УС и ОС этого типа, необходимо будет организовывать внутристанционную связь набором не сокращенных, а полных пятизначных номеров. Введение сокращенной четырехзначной нумерации на станциях К-100/2000 возможно, но нецелесообразно;

- для абонентов УС и ОС прочих типов цифры, используемые в качестве индексов выхода.

Открытую нумерацию с индексом выхода, как наиболее экономичную по первоначальным затратам на станционные сооружения, следует предусматривать на ближайший этап развития СТС и сохранять ее, по возможности, длительный срок. По мере развития СТС и внедрения на сельской сети координатных АТС с пятизначными абонентскими регистрами можно отказаться от набора дополнительного индекса на внешнюю связь и осуществить переход к закрытой нумерации. Переход от одного вида нумерации к другому можно осуществить не сразу для всего района, а постепенно по отдельным направлениям.

1.6. ОРГАНИЗАЦИЯ СВЯЗИ СЕЛЬСКИХ АТС С МТС И АМТС (ЗУ)

Различаются следующие возможности организации междугородной связи абонентов сельских АТС: через МТС райцентра и через АМТС зоны.

СВЯЗЬ ЧЕРЕЗ МТС РАЙЦЕНТРА

Связь между МТС райцентра и станциями СТС осуществляется через ЦС по заказным и соединительным линиям, связывающим ЦС с МТС. Заказные линии включаются на ЦС на правах спецлиний. На участках ОС - УС - ЦС и ОС - ЦС используются, как правило, пучки универсальных СЛ, общие для местной и междугородной связи.

ЦС декадно-шаговой системы. При размещении ЦС и МТС в одном здании связь между ними осуществляется по трехпроводным внутриобъектовым соединительным линиям, которые подключаются к коммутаторам МТС через согласовывающие комплекты СК, а на ЦС включаются в приборы I ГИМ. Связь с абонентами ЦС организуется с использованием приборов межгоршнура (ГИМ, ЛИМ), а с абонентами УС и ОС по соединительным линиям, оборудованным универсальными линейными комплектами. Полуавтоматические каналы заканчиваются на МТС комплектами ВКТН, которые через МГИ связываются с I/II ГИМ ЦС (рис. 1.3а).

Рис. 1.3. Структурная схема связи декадно-шаговой ЦС с МТС

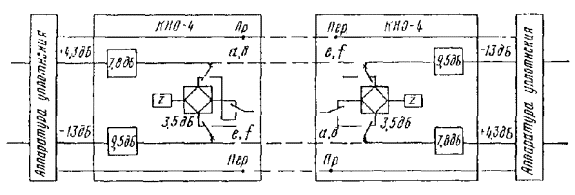

Для выполнения нормы затухания в сельской аппаратуре уплотнения используются двухпроводные комплекты низкочастотных окончаний (КНО-2), предусматривающие при междугородном соединении выключение удлинителей 7,0 дБ в трактах передачи и приема канала.

При размещении МТС и ЦС в разных зданиях выключение удлинителей в КНО-2 допускается при использовании между МТС и ЦС четырехпроводных соединительных линийис. 1.3б), оборудованных комплектами с усилителями (РСЛ4-ИМ и РСЛ4-ВМ). На стороне МТС, кроме того, комплекты СК должны быть заменены на комплекты СКР. Применение комплектов РСЛ4-ИМ, РСЛ4-ВМ и СКР возможно после освоения их промышленностью.

ЦС типа АТС К-100/2000. При размещении МТС и ЦС в одном здании связь между ними осуществляется по трехпроводным СЛ, с использованием на ЦС комплектов BШКМ и ВШКМА. В этом случае исключается возможность организации на ЦС четырехпроводного транзита, а обеспечение норм затухания, как и при декадно-шаговой АТС, осуществляется лишь при межгорсоединениях с помощью двухпроводного комплекта низкочастотных окончаний с выключением удлинителей КНО-2 (рис. 1.4а).

Более перспективной является схема включения, приведенная на рис. 1.4б, которая позволяет использовать на выходах к каналам сельской аппаратуры уплотнения четырехприводные комплекты низкочастотных окончаний (КНО-4) и осуществить на ЦС четырехпроводный транзит каналов уплотнения при междугородном и местном соединениях.

При размещении МТС и ЦС в разных зданиях обеспечение норм затухания возможно при организации связи между ними по четырехпроводным физическим СЛ ис. 1.4а).

ЦС типа АТСК. При размещении ЦС и MTС в одном здании связь между ними может быть организована двумя способами:

а) установкой на МТС IГИМ декадно-шаговой системыис. 1.5а) с восстановлением первой цифры номера в регистрах ЦС;

б) заменой на МТС СК на СКР и переходом на четырехпроводные физические линии (рис. 1.5б).

В этом случае восстановление первой цифры не требуется. Более перспективен второй вариант, позволяющий осуществить на ЦС четырехпроводный транзит. При размещении МТС и ЦС в разных зданиях связь организуется так же, как и с ЦС АТС К-100/2000 (см. рис. 1.4в), с той лишь разницей, что на АТС используется не ПКУ и IГИ, а ПКВ и IГИМ.

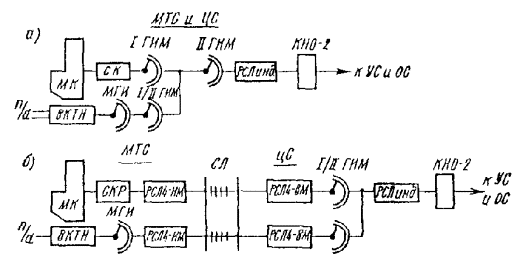

Рис. 1.4. Структурная схема связи ЦС типа АТС К-100/2000 с МТС

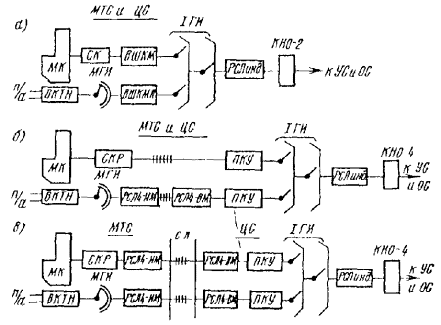

Рис. 1.5. Структурная схема связи ЦС типа АТСК с МТС

До организации междугородной связи по зоновому принципу исходящая автоматическая связь от абонентов ЦС любого типа (кроме АТСК) к абонентам Областного центра может организоваться с помощью аппаратуры автоматической внутриобластной связи (АВТС). Аппаратура обеспечивает учет состоявшихся переговоров индивидуальными электромагнитными счетчиками.

СВЯЗЬ ЧЕРЕЗ АМТС

Связь с АМТС осуществляется по соединительным и заказно-соединительным линиям ЗСЛ, организуемым между АМТС и ЦС. При использовании на зоновой сети АМТС-2 или АМТС-3 на стороне ЦС устанавливается промоборудование: исходящие комплекты заказно-соединительных линий (ИКЗСЛ), промежуточные регистры (ПР) и устройство запроса и приема информации (УЗПИ). При использовании на зоновой сети АМТС-4 или АРМ-20 установка промоборудования на ЦС не требуется. В качестве заказно-соединительных и соединительных линий между ЦС и АМТС могут использоваться физические четырехпроводные линии, оборудованные усилителями, каналы аппаратуры частотного уплотнения с выделенными и не выделенными сигнальными каналами и каналы аппаратуры временного уплотнения с ИКМ.

Использование того или иного типа линий определяется технико-экономическими соображениями.

Для организации входящей междугородной связи требуется, чтобы на СТС действовала пятизначная нумерация при вызове любого абонента сети из ЦС.

Учет состоявшихся внутризоновых и междугородных автоматических соединений осуществляется с помощью аппаратуры централизованного учета, установленной на АМТС. Номер телефона и категория вызывающего абонента определяются автоматически, для чего АТС сельских сетей оборудуются аппаратурой автоматического определения номера и категории телефона вызывающего абонента (АОН).

Использование аппаратуры АОН предусматривается на координатных АТС типов: АТС К-50/200, АТС К-50/200М, АТС К-100/2000, АТСК, а также на декадно-шаговых АТС типов АТС-100/500(100/500М), АТС-47, АТС-54(54А), УАТС-49. При автоматизации исходящей междугородной связи все АТС других типов должны заменяться на координатные АТС.

Использование набора собственного номера (НСН) на СТС допускается только для абонентов ЦС. Применение на одной и той же СТС аппаратуры АОН и способа НСН не допускается.

1.7. НОРМЫ И РАСПРЕДЕЛЕНИЕ ЗАТУХАНИЯ НА СТС

Системой общегосударственной автоматически коммутируемой телефонной сети СССР (ОАКТС) установлены следующие нормы остаточного затухания разговорного тракта на сельских телефонных сетях на частоте 800 Гц:

- между двумя наиболее удаленными аппаратами абонентов при местной связи - ≤ 28,7 дБ;

- от аппарата абонента до МТС (АМТС, ЗУ) - 9,5 дБ;

- абонентской линии ≤ 4,3 дБ;

- соединительной линии (или соединительных линий при двухступенчатом построении) от ОС до МТС (АМТС, ЗУ), включая станционное затухание транзитных станций (без станционного затухания МТС) ≤ 4,3 дБ. В эту норму входит также затухание, вносимое линейными трансформаторами на физических линиях;

- станционных устройств каждой ОС, УС и ЦС при двухпроводных соединениях - 0,9 дБ;

- станционных устройств УС и ЦС при четырехпроводных соединениях четырехпроводных трактов (каналы аппаратуры уплотнения или четырехпроводные физические СЛ) - 0 дБ;

- канала аппаратуры уплотнения при двухпроводном окончании - 7,0 дБ;

- составного канала из двух и более каналов аппаратуры уплотнения при четырехпроводных транзитных соединениях - 7,0 дБ.

При четырехпроводном транзите на АМТС междугородный канал оканчивается дифсистемой на ЦС. При таких же соединениях на транзитных узлах СТС (ЦС, УС) междугородный канал может заканчиваться дифсистемой на УС или ОС. В этом случае затухание СЛ 4,3 дБ допускается до станции, где заканчивается междугородный канал и не учитывается затухание, вносимое этой станцией, так как можно условно считать, что АМТС с ее затуханием 0,9 дБ переносится в пункт окончания междугородного канала.

Ввиду сложности выполнения норм затухания от аппарата абонента до шнуровой МТС временно допускается ее превышение на 1,8 дБ, т. затухание тракта абонент - МТС может достигать 11,3 дБ. Распределение затухания от аппарата наиболее удаленного абонента СТС до шнуровой МТС, расположенной в одном здании с ЦС, приведено на рис. 1.6.

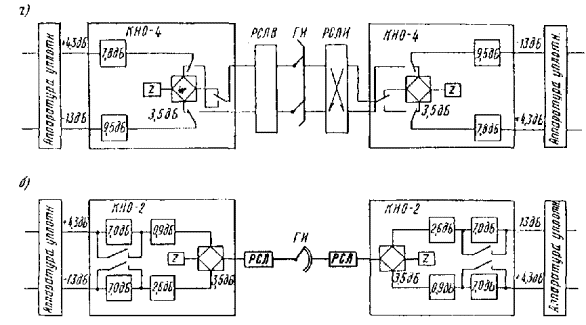

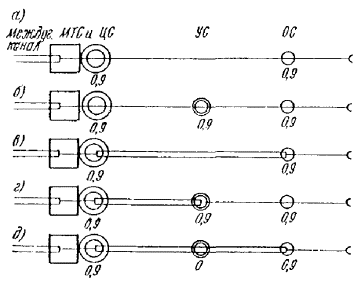

Рис. 1.6. Распределение затухания на СТС (МТС и ЦС в одном здании)

Распределение затухания

Станция

Линейный тр-р

Линия

Всего

абонентская

соединительная

а) 1,8

0,9

4,3

4,3

11,3

б) 2,7

1,8

4,3

2,5

11,3

в) 1,8

-

4,3

7,0

> 11,3

г) 2,7

0,9

4,3

3,4

11,31)

д) 1,8

-

4,3 (7,7)

0

6,12) (9,5)

Примечания: 1. На ЦС обеспечено нулевое транзитное затухание.

2. На ЦС и УС нулевое транзитное затухание АЛ; 7,7 дБ допускается при условии соблюдения параметров по сопротивлению емкости.

При одноступенчатом построении сети между ЦС и ОС могут применяться физические двухпроводные цепи, при необходимости с усилителями мостового типа (рис. 1.6а). При двухступенчатом построении физические цепи на участках ЦС - УС и УС - ОС (рис. 1.6б) можно применять, если суммарное затухание двух участков с учетом применения усилителей не превышает 4,3 дБ.

Канал сельской аппаратуры уплотнения вносит затухание 7,0 дБ, поэтому при применении аппаратуры уплотнения даже на одноступенчатом построении затухание может оказаться не в норме (рис. 1.6в). Выполнение норм в этих условиях возможно при обеспечении на ЦС нулевого транзитного затухания, при котором канал уплотнения за пунктом транзита не вносит в тракт дополнительного затухания (рис. 1.6г, д). При наличии в райцентре шнуровой МТС указанное достигается двумя способами: а) с помощью автоматического выключения в КНО-2 удлинителей 7,0 дБ, при включении СЛ от МТС по схемам рис. 1.3а, 1.4а, 1.5а; б) организацией на координатной ЦС четырехпроводных транзитов, при включении СЛ в соответствии с рис. 1.4б, 1.5б.

Рис 1.7. Распределение затухания на СТС (МТС и ЦС в разных зданиях)

Распределение затухания

Станция

Линейный тр-р

Линия

Всего

абонентская

соединительная

а) 1,8

0,9

4,3

4,3

11,3

б) 2,7

1,8

4,3

2,5

11,3

в) 2,7

1,8

4,3

2,5

11,3

г) 1,8

0,9

4,3

4,3

11,31)

д) 0,9

-

4,3 (8,6)

0

5,22) (9,5)

Примечания: 1. На ЦС обеспечено нулевое транзитное затухание.

2. На ЦС и УС нулевое транзитное затухание АЛ; 8,6 дБ допускается при условии соблюдения параметров по сопротивлению и емкости.

При размещении МТС к ЦС в разных зданиях к СЛ прибавляется еще один участок физической цепи (МТС - ЦС), что усложняет выполнение норм затухания. Как видно из рис. 1.7, наиболее благоприятными являются варианты г) и д), при которых благодаря наличию на участке МТС - ЦС четырехпроводных физических линий, включенных по схемам рис. 1.3б и 1.4в, и аппаратуре уплотнения между сельскими АТС, на транзитных АТС обеспечивается нулевое транзитное затухание, а следовательно, и выполнение норм.

При связи через АМТС норма затухания тракта должна выполняться как при входящей связи от АМТС по СЛ, так и при исходящей междугородной связи от абонентов СТС по заказно-соединительным линиям. На СТС межстанционные СЛ являются универсальными и по ним осуществляется как исходящая, так и входящая междугородная связь. Норма затухания на них должна удовлетворяться для обоих видов связи.

Распределение затухания на СТС при зоновой связи (через АМТС) приведено на рис. 1.8. На рис. 1.8а и б приведены условия, при которых на участках сельской сети могут применяться физические цепи. Как видно из рисунков, физические межстанционные СЛ могут иметь только ограниченное применение.

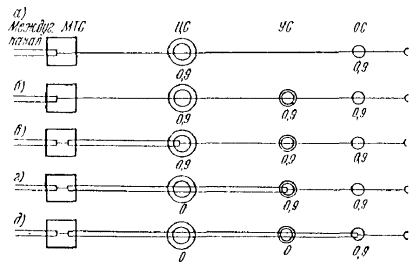

Рис. 1.8. Распределение затухания на СТС при связи от АМТС

Распределение затухания

Станция

Линейный тр-р

Линия

Всего

абонентская

соединительная

а) 0,9

0,9

4,3

3,4

9,5

б) 1,8

1,8

4,3

1,6

9,5

в) 1,8

1,8

4,3

7,0 + х

12,0 + х

г) 0,9

0,9

4,3

3,4

9,51)

д) -

-

4,3 (9,5)

-

4,32) (9,5)

Примечания: 1. На ЦС обеспечено нулевое транзитное затухание.

2. На ЦС и УС нулевое транзитное затухание АЛ; 9,5 дБ допускается при условии соблюдения параметров по сопротивлению и емкости.

На рис. 1.8г, д приведены варианты с применением на СТС аппаратуры уплотнения и обеспечения на ЦС и УС нулевого транзитного затухания, а на рис. 1.8в - когда нулевое транзитное затухание на ЦС не обеспечено. Последний вариант соответствует ЦС декадно-шагового типа, на которой автоматическое выключение удлинителей 7,0 дБ в КНО-2 возможно только при межгорсоединении по СЛ и невозможно при связи по ЗСЛ.

Сказанное еще раз подтверждает необходимость выполнения изложенных выше рекомендаций в части дооборудования декадно-шаговой ЦС координатным транзитным узлом, при переводе СТС на зоновый принцип связи.

Следует учитывать, что аппаратура уплотнения для связи на участке ЦС - АМТС должна, как правило, устанавливаться на ЦС. При необходимости использования существующей аппаратуры уплотнения или размещения новой вне здания ЦС согласовывающие комплекты на ЦС должны связываться с аппаратурой уплотнения четырехпроводными соединительными линиями. В этом случае затухание СЛ должно компенсироваться выключением удлинителей в согласовывающем комплекте, а при необходимости - установкой в пунктах передачи и приема односторонних усилителей.

При размещении аппаратуры уплотнения вне здания ЦС рекомендуется применение аппаратуры без выделенного сигнального канала (ВСК), так как каналы аппаратуры с ВСК должны соединяться с ЦС не только четырьмя проводами СЛ, но и еще двумя сигнальными проводами.

Выбор комплектов РСЛ для всех типов сельских АТС зависит от специфических условий сети и места их применения и при конкретном проектировании производится на основании структурных схем и характеристик комплектов, приведенных в [1]. Состояние разработки еще не выпускаемых серийно комплектов приведено там же.

1.8. ОБЩИЕ ПОЛОЖЕНИЯ ПО ПРОЕКТИРОВАНИЮ И ПРОЕКТНЫЕ ЭТАПЫ РАЗВИТИЯ СЕЛЬСКИХ СЕТЕЙ ЭЛЕКТРОСВЯЗИ

Проектирование сооружений сельских сетей электросвязи делится на перспективное и текущее.

Перспективное проектирование представляет собой разработку схем развития СТС с учетом других сетей электросвязи сельского административного района на два проектных этапа и на перспективу.

Текущее проектирование представляет собой разработку проектно-сметной документации, необходимой для осуществления строительства комплекса сооружений абонентских и межстанционных сетей электросвязи. Как перспективному, так и текущему проектированию должны предшествовать изыскания.

Целью изысканий является сбор сведений, необходимых для разработки перспективных и текущих проектов, и согласование основных проектных решений со всеми заинтересованными организациями.

В процессе изысканий необходимо установить:

- экономическую целесообразность и объем предполагаемого развития сетей электросвязи сельского района;

- наиболее экономичные и рациональные способы организации связи с учетом потребности всех видов электросвязи;

- места расположения станций и очередность их открытия;

- экономичное направление трасс для линейных сооружений абонентской и межстанционной сетей.

При разработке перспективных схем развития сельских сетей проектные этапы, как правило, совпадают с периодами народнохозяйственного плана (пятилетки). Первый этап может составлять и большую часть пятилетнего периода или несколько его превышать.

Если перспективная схема развития СТС разрабатывается в первых двух годах текущей пятилетки, то за первый этап развития сети принимается период от года начала проектирования до конца этой пятилетки. Если же перспективная схема разрабатывается в третьем - пятом году текущего пятилетнего плана развития народного хозяйства, то за первый перспективный этап принимается период от года начала проектирования до конца следующего пятилетнего плана.

В качестве второго этапа развития сети СТС принимается период следующего за первым этапом пятилетнего плана развития народного хозяйства страны.

Так, например, если перспективная схема развития сети разрабатывается в 1977 г., то за первый проектный этап должен быть принят период с 1977 г. по 1980 г., а за второй этап - с 1981 г. по 1985 г. Если же перспективная схема разрабатывается в 1978 г., то за первый проектный этап должен быть принят период с 1978 г. по 1985 г., за второй - с 1985 г. по 1990 г.

В качестве перспективы принимается период 20-25 лет после начала разработки схемы развития сети СТС.

В конкретном случае за эту перспективу принимается период, на который разработана схема районной планировки данного сельского административного района (как правило, это бывает 1995-2000 гг.).

1.9. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ОБОСНОВАНИЯ ПРОЕКТНЫХ РЕШЕНИЙ

Технико-экономические обоснования проектных решений на развитие и строительство сетей электросвязи производятся при перспективном проектировании. Технико-экономическими расчетами следует обосновывать целесообразность выделения станционных и узловых районов, применения аппаратуры уплотнения, усилителей НЧ, групповых установок (ГУ) и нового оборудования.

Технико-экономические расчеты выполняются в соответствии с действующими руководствами и методическими указаниями по определению экономической эффективности капитальных вложений и новой техники в хозяйстве связи. Сами расчеты, как правило, к проектам не прилагаются, а приводятся только их результаты и соответствующие выводы. Технико-экономические показатели определяются как в перспективных проектах (схемах развития), так и в техно-рабочих проектах и сравниваются с действующими нормативами удельных капитальных вложений, которые установлены для каждого из видов сооружений сетей электросвязи. К комплексу показателей, характеризующих экономическую эффективность капитальных вложений и подлежащих расчету, относятся:

- удельные капитальные вложения;

- фондоотдача;

- прибыль и рентабельность;

- производительность труда;

- фондовооруженность.

1.10. СОСТАВ, СОДЕРЖАНИЕ И ОФОРМЛЕНИЕ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

Состав, содержание и оформление проектной документации на развитие и строительство сооружений электросвязи определяется:

а) эталоном перспективной схемы развития сети СТС с учетом других видов электросвязи сельского района;

б) эталоном техно-рабочего проекта на строительство сооружений проводной связи в сельской местности.

Абонентская сеть:

в) эталоном техно-рабочего проекта на строительство сооружений проводной связи в сельской местности.

Межстанционная сеть.

Указанные эталоны определяют собой состав проектной документации.

В техно-рабочих проектах на строительство абонентской сети линейные сооружения должны разрабатываться раздельно по каждому пункту (станционному району), сооружения межстанционной сети - по участкам.

Станционные сооружения должны разрабатываться отдельно по каждой строительной площадке.

В техно-рабочих проектах необходимо отражать требования безопасности при строительстве и эксплуатации проектируемых сооружений.

Пояснительные записки должны составляться кратко и в соответствии с эталонами. При разработке чертежей должны использоваться принятые условно обозначения, согласно ГОСТ и нормалям.

Оформление чертежей должно соответствовать действующей системе чертежного хозяйства.

2. ИЗЫСКАТЕЛЬСКИЕ РАБОТЫ

2.1. ОБЩИЕ ТРЕБОВАНИЯ

Изыскательские работы проводятся как при перспективном, так и при текущем проектировании. Полученные при изысканиях материалы являются основой для проектирования всего комплекса сооружений связи. Они оформляются в виде отчета, состоящего из пояснительной записки, графических и табличных материалов, протоколов, справок, выписок и т.п. и должны храниться в сброшюрованном виде в архиве проектной организации.

Основанием для проведения изыскательских работ являются при перспективном проектировании - задание на разработку перспективной схемы развития сельской телефонной связи; при текущем проектировании - задание на разработку техно-рабочего проекта и утвержденная перспективная схема развития сельской телефонной связи.

Изыскательские работы разделяются на подготовительные, технические изыскания и обработку материалов и согласование.

Подготовительные работы проводятся до выезда изыскателя на объект. В процессе их изыскатель должен: получить и изучить все необходимые исходные документы, подобрать необходимые картографические материалы и заблаговременно предупредить заказчика о времени выезда на объект, а также указать сроки, в течение которых следует подготовить исходные данные.

Технические изыскания, обработка их и согласование производятся на объекте.

Предварительные проектные решения, принятые при изысканиях, должны соответствовать рекомендациям, изложенным в гл. 3 и 4 настоящих указаний.

2.2. ИЗЫСКАНИЯ ДЛЯ ПЕРСПЕКТИВНОГО ПРОЕКТИРОВАНИЯ

Сбор исходных данных. При изысканиях для разработки перспективной схемы развития СТС района должны быть получены:

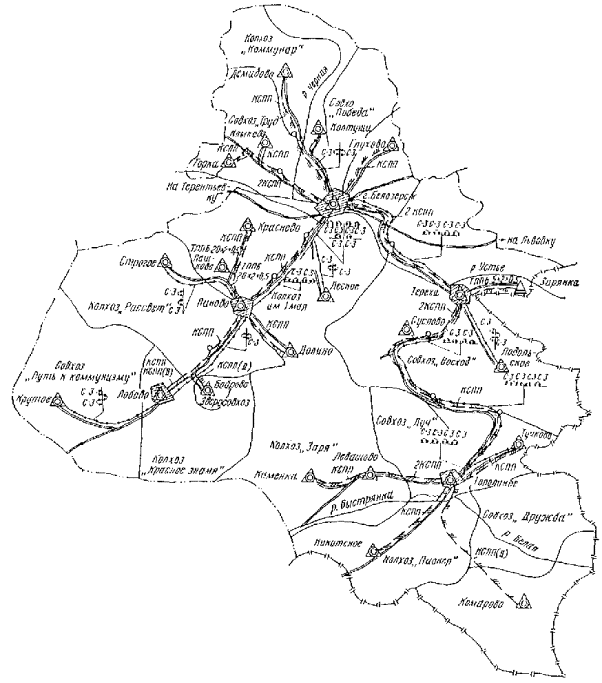

1. План района в масштабе 1:50000 или 1:100000 с нанесенными на нем границами землепользования существующих и перспективных хозяйств (колхозов, совхозов). На этом плане должны быть указаны:

- существующие и перспективные населенные пункты и количество населения в них на перспективу;

- места расположения центральных усадеб, отделений, бригад, ферм колхозов и совхозов.

2. Краткая характеристика района: удельный вес сельского хозяйства и его направленность, характеристика промышленности, климатические условия, рельеф местности, характер грунтов, наличие рек, водоемов, болот и их краткая характеристика.

3. Данные об общей организации территории района (площадь земель, планировка, дороги и улицы и степень их благоустройства), степени освоения земель, по планировке дорожной сети, об административном и хозяйственном делении района.

4. Данные о наличии и дате утверждения проекта районной планировки и об имеющихся в нем решениях об изменении административных границ, освоения земель, планировки, дорожной сети, планировки и характера застройки, благоустройства или ликвидации населенных пунктов, развития подземных и наземных инженерных сетей.

5. Список существующих и перспективных населенных пунктов района, а также количество населения в них по этапам развития. Данные заносятся в таблицу (приложение 2.1).

6. Существующая схема организации связи района, в которой должны быть отражены:

а) типы телефонных станций, установленных в населенных пунктах района, с указанием их монтируемой и задействованной емкости;

б) количество СЛ между станциями;

в) типы линий и аппаратура уплотнения, используемые для межстанционной связи.

Сведения п.п. 6а и 6б заносятся в таблицу-приложение 2.2, а п. 6в - в таблицу-приложение 2.3.

7. Схема воздушных линий связи района с указанием высоты опор, количества опор на километр, материала и диаметра проводов, основных профилей и мест расположения уплотненных цепей и длин линий по участкам.

8. По линейным сооружениям: общая протяженность воздушных линий, общая протяженность стальных и цветных цепей, количество километров и километро-пар кабелей, оценка технического состояния линейных сооружений связи.

9. Сведения о существующих учрежденческих и производственных телефонных станциях с указанием их местонахождения, количества абонентов, имеющих право выхода на сеть министерства связи. Эти данные заносятся в таблицу-приложение 2.4.

10. План телефонизации района на текущую пятилетку, разработанный производственно-техническим управлением связи или республиканским узлом электросвязи и радиофикации министерства связи союзной республики.

Материалы по пунктам 1-4 могут быть получены в райисполкоме, а по пунктам 5-10 - в производственно-технических управлениях связи (или в министерстве связи республики).

Обследования. При изысканиях к перспективному проектированию должны проводиться выборочные обследования:

- сооружений СТС с целью выявления соответствия материалов паспортизации фактическому положению;

- сел, рабочих поселков и городов с целью ознакомления с существующей топографией, характером застройки, степенью благоустройства, инженерных сетей, учреждений, организаций и предприятий;

- автомобильных и проселочных дорог с целью определения направлений трасс, пригодных для прокладки кабелей и строительства столбовых линий;

- пахотных угодий и лесных массивов с целью выявления резервных направлений, пригодных для строительства столбовых линий по кратчайшим трассам.

Результаты обследования фиксируются в рабочих журналах.

Обработка материалов изысканий. В процессе обработки материалов изысканий выполняются следующие работы:

- определяется количество абонентских устройств в целом для района на каждый из проектных этапов;

- распределяются абонентские устройства по населенным пунктам на каждый из проектных этапов на основе п. 3.2 настоящих указаний;

- определяются границы станционных районов, обслуживаемых ОС, УС и ЦС;

- намечаются места размещения и сроки строительства станций, а также их емкости на каждый из проектных этапов;

- намечаются трассы прокладки кабелей и строительства столбовых линий межстанционной сети;

- составляются рекомендации для заказчика по закреплению площадок для строительства зданий районных узлов связи и сельских отделений связи, а также по закреплению помещений для станций на первом этапе в готовых домах.

Согласования. Принятые при обработке материалов изысканий предварительные проектные решения согласовываются с эксплуатационно-техническими, районными узлами связи и исполкомом районного Совета.

2.3. ИЗЫСКАНИЯ ДЛЯ ТЕКУЩЕГО ПРОЕКТИРОВАНИЯ

ИЗЫСКАНИЯ ПО ЛИНЕЙНЫМ СООРУЖЕНИЯМ

Сбор исходных данных. При изысканиях к проектам на строительство абонентских сетей по каждому населенному пункту должны быть получены:

а) данные о его административно-хозяйственном значении (райцентр, центральная усадьба совхоза или колхоза, отделение совхоза, бригада колхоза и т.), сведения об организации территории (площадь земель, планировка, дороги и улицы и степень их благоустройства), данные о наземных и подземных инженерных сетях (телефонные сооружения, сооружения радиофикации, электросети, ЛЭП, сети водопровода и канализации, газофикации и т.п.), сведения о количестве населения;

б) планы населенных пунктов с указанием мест расположения зданий различного назначения. Для небольших населенных пунктов планы должны быть в масштабах не менее 1:5000 при проектировании воздушных и 1:2000 при проектировании кабельных линий, для крупных - 1:500, на участках, где проектируется прокладка канализации и кабелей, в масштабе не менее 1:1000 на тех участках, где проектируются воздушные линии.

При необходимости проектирования абонентской сети между населенными пунктами должен быть получен план территории, на которой намечается строительство в масштабе не менее 1:2000 для кабельных и 1:10000 для воздушных линий. При условии согласования со строительной организацией планы могут использоваться и в других масштабах. В тех случаях, когда подоснова отсутствует, изыскатель должен провести глазомерную съемку территории, на которой намечается строительство;

в) планы населенных пунктов с распределением абонентских устройств по зданиям;

г) основные данные, характеризующие существующие линейные сооружения (приложение 2.5);

д) ведомость загрузки распределительных оконечных устройств (приложение 2.6);

е) ведомость загрузки распределительных шкафов (приложение 2.7);

ж) данные о прямых проводах (приложение 2.8);

з) карточки существующих кабельных вводов в дома (в необходимых случаях);

и) схема существующей абонентской сети (при шкафной системе - схемы распределительной и магистральной сетей);

к) схема существующей канализации;

л) чертежи линейного ввода в станцию с данными о размещении кабелей в блоках канализации и на каркасах.

По межстанционной сети должны быть получены следующие исходные данные:

а) план территории района, на которой намечается строительство межстанционной сети, в масштабе не менее 1:2000 для кабельных и 1:10000 для воздушных линий.

При отсутствии подосновы изыскатели должны провести необходимую глазомерную съемку;

б) данные о количестве существующих СЛ по проектируемым направлениям (приложение 2.9);

в) существующие схемы построения сети и организации связи на проектируемом направлении;

г) схема межстанционной сети с указанием трасс кабельных и воздушных линий, типа аппаратуры уплотнения и длин усилительных участков;

д) схемы скрещивания цепей воздушных линий на интересующем направлении;

е) справку о наличии грызунов по трассам прокладки кабелей межстанционной сети;

ж) чертежи линейного ввода.

Кроме того, для проектирования абонентской и межстанционной сети следует получить:

- данные о состоянии кабельных и воздушных линий СТС (приложение 2.10);

- справки о грунтах и местных климатических и метеорологических условиях;

- данные по замощению дорог и улиц и усовершенствованию их покрытий в течение ближайших трех - пяти лет;

- копии формуляров паспортизации линейных сооружений;

- чертежи мачтовых и кабельных переходов через реки, а также по мостам, переходов через ж. пути и дороги - по интересующим направлениям;

- справки, необходимые для составления сметной документации.

Обследования. При обследовании должно быть выполнено следующее:

а) проверено выборочным порядком соответствие исходных данных фактическому положению;

б) осмотрены планировка населенных пунктов, состояние застройки и уличной сети;

в) выбран оптимальный вариант трассы для прокладки подземных, подвесных и подводных кабелей, строительства канализации для строительства столбовых линий абонентской и межстанционной сети;

г) осмотрены места пересечений с воздушными линиями электропередачи, линиями связи, нефте- и газопроводом и др.;

д) выбраны места переходов через реки, ж. пути, автодороги и др.;

е) обследованы дома, в которые намечается устраивать подземные кабельные вводы;

ж) осмотрены места установки кабельных опор и распределительных шкафов;

з) выполнено шурфование и взятие грунта с целью определения его категории (выполняется при необходимости).

Результаты обследований фиксируются в рабочих журналах.

Обработка материалов изысканий. В процессе обработки должны быть выполнены следующие работы:

а) распределены по домам проектируемые абонентские устройства, с учетом существующих;

б) выделены зоны обслуживания абонентов от оконечных распределительных устройств, зоны прямого питания и шкафные районы;

в) намечены места ввода кабелей в дома и места установки кабельных опор, стоек и шкафов;

г) скомплектованы пучки линий абонентских и межстанционных сетей в отдельные кабели и воздушно-проволочные линии;

д) составлены эскизы карточек кабельных вводов в дома (для емкостей вводов 10 пар и более);

е) составлены чертежи абонентской сети;

ж) составлены чертежи кабельных и воздушных переходов через реки, железные дороги, автодороги, по мостам, эскизы переходов через теплопроводы, газопроводы, нефтепроводы, электрические и др. кабели и т.п.1);

1) Чертежи выполняются в масштабах, рекомендованных действующими эталонами и методическими указаниями.

з) разработана схема организации межстанционной связи;

и) составлены трассы межстанционной сети;

к) составлены эскизы устройства линейных вводов.

Согласования. Принятые в процессе обработки решения подлежат согласованию:

а) чертежи трасс абонентской сети (распределительной и магистральной сети) и межстанционной сетей исполкомом местного Совета (районным архитектором), ЭТУС, РУС и другими заинтересованными организациями;

б) чертежи кабельных и мачтовых переходов через реки - со службами бассейновых управлений пути;

в) чертежи переходов через дороги по мостам - соответственно со службами эксплуатации автомобильных дорог и владельцами мостов;

г) чертежи переходов через ж. пути - с главными инженерами отделений ж.д. Эти чертежи подлежат утверждению управлением ж.д.

При наличии на трассах строительства линий месторождений полезных ископаемых, зон затопления необходимы дополнительные согласования соответственно с горным надзором геологического управления и Министерством энергетики и электрификации СССР.

ИЗЫСКАНИЯ ПО СТАНЦИОННЫМ СООРУЖЕНИЯМ

Сбор исходных данных. При проектировании строительства или расширения ЦС должны быть получены:

а) данные о существующем оборудовании телефонной станции, об аппаратуре уплотнения и ЭПУ (приложения 2.11-2.14);

б) данные о существующей в райцентре междугородной телефонной станции (приложение 2.15), а также сведения об ожидаемом развитии существующей МТС или планируемом переходе на полноавтоматическую зоновую и междугородную связь;

в) сведения об учрежденческих и производственных телефонных станциях, включаемых в проектируемую АТС (приложение 2.16);

г) данные о существующих заземлениях, а при необходимости их переустройства или устройства новых заземлений, также данные о грунтах;

д) планы расположения существующего оборудования АТС, аппаратуры уплотнения, ЭПУ в масштабе 1:50 или 1:100, включая оборудование электросвязи и радиофикации, размещенные в общих помещениях с расширяемой станцией;

е) план расположения электродов заземлений на участке телефонной станции - в случае, если заземления подлежат реконструкции, либо генплан участка в масштабе 1:500 или большем - при необходимости устройства новых заземлений;

ж) план расположения оборудования МТС в масштабе 1:50 или 1:100 и эскизы фасадов полей междугородных коммутаторов, если МТС подлежит дооборудованию в связи со строительством или расширением ЦС.

При проектировании расширения ОС и УС собираются данные в соответствии с пп. а, г, д, е, а при строительстве новой ОС или УС в соответствии с п. г, е. Кроме того, при новом строительстве должна быть получена справка от заказчика (ЭТУС, РУС, совхоз, колхоз) или выписка из протокола заседаний местного Совета о предоставлении помещений для размещения проектируемой телефонной станции и получены планы этих помещений в масштабе 1:50 или 1:100. При проектировании диспетчерского оборудования должны быть получены планы помещений под диспетчерскую службу в масштабе 1:50 или 1:100.

Обследования. При проектировании расширения телефонной станции обследования выполняются в следующем объеме:

а) сверяются чертежи расположения станционного оборудования, в том числе оборудования других видов электросвязи и радиофикации, с фактическим размещением, замеченные отклонения фиксируются;

б) путем контрольных замеров уточняются свободные площади технических помещений, намечаемых к использованию для расширения станции;

в) по фактическим данным уточняются схемы прохождения цепей линейной, питающей проводок аппаратуры уплотнения, электропитания, типы, сечения проложенных шин, кабелей и проводов;

г) выясняется возможность использования существующих желобов для прокладки проектируемых шин, кабелей, проводов, а также составляются эскизы новых трасс желобов, шин, кабелей;

д) уточняются фасады стативов, стоек, промщитов, кроссов, вводно-коммутационных устройств оборудования АТС и уплотнения коммутационных устройств ЭПУ с целью выявления возможности использования свободных мест;

е) проверяются и уточняются схемы кроссировок декад (направлений) поля ГИ, с которыми связано расширение или дооборудование АТС;

ж) при необходимости проводятся измерения величин сопротивлений существующих заземлений телефонной станции;

з) на телефонной станции, которая должна быть связана соединительными линиями непосредственно с проектируемой, при необходимости выполняются обследования, приведенные в пп. б, д, е.

В проектах расширения ЦС, кроме того, уточняются планы расположения оборудования МТС (если предполагается ее дооборудование соединительными и заказными линиями с ЦС), проверяются фасады поля коммутаторного оборудования, кросса, стативов РСЛ для использования при дооборудовании. Определяется состав и количество полуфабрикатов, необходимых для обеспечения включения в МТС дополнительных соединительных и заказных линий (рамки с гнездами, гребенки со штифтами, номеронабиратели рабочих мест, защитные полосы и т.п.).

Если проектируется строительство новой телефонной станции, обследуются помещения, выделенные для размещения оборудования, с проверкой всех размеров.

В случае необходимости демонтажа существующей телефонной станции в связи со строительством новой АТС выясняется техническое состояние и возможность дальнейшего использования демонтируемого оборудования и объем работ по его демонтажу.

При проектировании оборудования диспетчерской связи обследуются помещения, выделенные на центральной усадьбе для диспетчерского пункта хозяйства, и проверяются размеры помещений.

Обработка материалов изысканий. В процессе обработки должно выполняться следующее:

а) на основании данных изысканий по линейным сооружениям уточняется потребная емкость телефонной станции и ее вводнокоммутационных устройств, количество направлений и число СЛ межстанционной связи, в том числе организуемых с помощью аппаратуры уплотнения. Определяются тип и емкость проектируемой АТС и ориентировочный состав аппаратуры уплотнения;

б) определяется ориентировочный состав станционного оборудования диспетчерской, директорской, технологической и документальной связи, проектируемого к установке на центральной усадьбе хозяйства;

в) определяется система электропитания и ориентировочный состав оборудования ЭПУ с учетом расположения АТС и диспетчерской совхоза (колхоза) в одном или разных зданиях;

г) уточняется возможность совмещенного размещения и обслуживания проектируемой телефонной станции с оборудованием других видов электросвязи и радиофикации;

д) при новом строительстве, исходя из выбранного типа и емкости АТС, подбирается типовой проект АТС и производится его привязка в части скелетной схемы связи, объемов и расположения оборудования. При необходимости составляются новые эскизы функциональной схемы связи и расположения оборудования;

е) определяется объем дооборудования МТС и телефонных станций, непосредственно связанных с проектируемой;

ж) составляются эскизы расположения оборудования на проектируемой АТС, в помещениях диспетчерской, на дооборудуемых телефонных станциях и МТС;

з) при новом строительстве, а при необходимости и при расширении на генплане участка наносится эскиз размещения контуров заземлений;

и) определяется необходимость перепланировки помещений, выделенных под АТС и диспетчерский пункт, и их приспособление в соответствии с техническими требованиями на помещения (приложение 2.17). Составляется задание на приспособление помещений.

Согласования. Принятые в процессе обработки решения согласовываются в следующем объеме:

а) с районным или эксплуатационно-техническим узлом связи - объем дооборудования АТС и МТС, эскизы функциональной схемы связи, расположения оборудования, эскиз устройства заземлений (с владельцем участка);

б) с руководством совхоза (колхоза) - эскизы расположения оборудования в диспетчерской и устройства заземлений.

ИЗЫСКАНИЯ ПО ЭЛЕКТРОСНАБЖЕНИЮ

До начала изысканий необходимо предварительно рассчитать потребную мощность электроэнергии для обеспечения нагрузок АТС, аппаратуры уплотнения и внутрипроизводственной связи.

Сбор исходных данных. При изыскании должны быть получены:

а) данные по электроснабжению (приложение 2.18);

б) технические условия местной электроснабжающей организации на присоединение проектируемой АТС к электросети (приложение 2.19), получаемой по заявке заказчика (приложение 2.20);

в) план участка территории населенного пункта в масштабе 1:500, 1:1000 или 1:2000, на котором намечается прокладка низковольтных кабелей или воздушной линии электроснабжения с указанием типов дорожных покрытий.

Обследования. При изысканиях должны быть обследованы:

а) вводы и вводные устройства существующих кабельных и воздушных линий электроснабжения для определения возможности их использования;

б) при наличии вблизи от проектируемой АТС других объектов связи (УП, радиоузла и т.п.), имеющих резервную электростанцию (дизельную), уточняется возможность подключения к ней резервного фидера электроснабжения АТС;

в) проектируемые трассы прокладки кабелей или постройки воздушной линии электроснабжения.

Обработка материалов изыскания. При обработке исходных данных и результатов обследования должны быть выполнены:

а) эскизы прокладки, постройки или реконструкции подземно-кабельных или воздушных низковольтных линий электроснабжения с привязкой их трасс к местным ориентирам;

б) эскиз подключения к устройствам электроснабжения, если это потребует электроснабжающая организация.

Согласования. После обработки материалов должны быть согласованы:

а) эскизы прокладки кабелей или постройки воздушной линии - с местным Советом, руководством колхоза (совхоза), ЭТУС и другими заинтересованными организациями;

б) эскиз подключения к устройствам электроснабжения - с электроснабжающей организацией;

в) эскизы переходов прокладки кабелей или воздушной линии через автомобильные дороги - со службой эксплуатации автомобильных дорог и со всеми заинтересованными организациями, а через железные дороги - с отделениями железной дороги.

ИЗЫСКАНИЯ ПО ГРАЖДАНСКИМ СООРУЖЕНИЯМ

Сбор исходных данных. При изысканиях по приспособлению помещений, предназначенных для АТС, должны быть получены обмерные чертежи (эскизы) поэтажных планов и разрезов зданий в масштабе 1:50 или 1:100, а также чертежи водопровода, канализации и отопления.

Обследования. Для разработки предварительных решений должны быть обследованы:

а) выделенные помещения для АТС и диспетчерского пункта с проверкой всех их размеров;

б) типы и конструкции перекрытий в помещениях, предназначенных для АТС, с проверкой при необходимости сечений балок и плит, а также их рабочей арматуры.

Обработка материалов изысканий. При обработке материалов изысканий должны быть уточнены технические требования к помещениям и в соответствии с заданием на приспособление помещений приняты предварительные решения по:

а) планировке технических и вспомогательных служб в выделенных помещениях, с учетом проектируемого расположения в них оборудования, АТС и диспетчерского пункта;

б) усилению или замене перекрытий в технических помещениях АТС, сносу или установке стен и перегородок, переустройству отопления, водопровода, канализации;

в) обеспечению гидро- и звукоизоляции между помещениями, в которых располагается проектируемое оборудование, и другими соседними помещениями;

г) оборудованию необходимых помещений сантехническими устройствами с учетом местных требований;

д) использованию местных конструкций и материалов для замены перекрытий и устройства стен и перегородок;

е) устройству рабочего, аварийного и ремонтного освещений.

Согласования. Принятые предварительные решения по приспособлению технических помещений должны быть согласованы с владельцами помещений (ЭТУС, РУС совхоза, колхоза).

3. РАЗРАБОТКА ПЕРСПЕКТИВНЫХ СХЕМ РАЗВИТИЯ СЕЛЬСКИХ ТЕЛЕФОННЫХ СЕТЕЙ

3.1. ОБЩИЕ ПОЛОЖЕНИЯ И ИСХОДНЫЕ ДАННЫЕ

Развитие сельских сетей электросвязи, в первую очередь, телефонной связи, должно осуществляться только на основе полной автоматизации с применением перспективных систем коммутационного оборудования и аппаратуры уплотнения.

Для автоматизации СТС требуется:

а) создание нумерации с учетом перспективы и удобств пользования телефонной связью;

б) наличие развитой межстанционной сети района с обеспечением необходимого количества соединительных линий между телефонными станциями;

в) обеспечение норм затухания при связи абонентов СТС как внутри своего района и зоны, так и при выходе на магистральную сеть страны;

г) увязка всех принимаемых при автоматизации СТС решений с задачами создания Единой автоматизированной системы связи страны (ЕАСС).

Для принятия правильных решений при текущем проектировании необходимо иметь перспективную схему развития сети телефонной связи сельского района с учетом других сетей электросвязи.

Для первого и второго проектных этапов перспективная схема развития сети телефонной связи должна содержать:

- количество абонентских устройств (основных телефонных аппаратов и телефонов-автоматов, телефонных аппаратов УПТС, имеющих право выхода на сеть общего пользования и прямых проводов);

- схему построения и организации сети телефонной связи района;

- количество, типы и емкость телефонных станций (АТС), а также ориентировочные сроки и очередность их открытия;

- основные направления трасс кабельных, воздушных и радиорелейных линий межстанционной связи;

- нормы на электрические параметры и способы их обеспечения;

- объем капитальных вложений.

Примечание. В число прямых проводов входят цепи и каналы, используемые для документальной связи (абонентский телеграф), передачи программ вещания (звукового), передачи данных (с низкой скоростью) и других целей.

На перспективу в проекте развития сети телефонной связи района разрабатывается схема построения СТС района и план нумерации, а также определяется предельная емкость телефонной сети. При разработке перспективной схемы развития сетей электросвязи района потребность в телефонных аппаратах для района в целом и каждого населенного пункта определяется, исходя из действующих норм телефонной плотности и количества населения в них на каждом проектном этапе.

Эти схемы должны периодически корректироваться в связи с возможными изменениями в административном делении районов, разработкой и выпуском промышленностью новых систем коммутационного оборудования и аппаратуры уплотнения, изменением отдельных решений, намеченных схемой организации связи по автоматизации СТС района, а также изменением норм телефонной плотности.

Перспективная схема развития СТС района разрабатывается на основании утвержденного задания на проектирование, выдаваемого заказчиком - областным (краевым или республиканским (АССР), производственно-техническим управлением связи или министерством связи союзной республики (приложение 3.1).

Исходные данные, необходимые для разработки перспективных схем развития СТС района, собираются в процессе изысканий. Перечень этих данных приведен в гл. 2.

Перспективная схема развития СТС района должна состоять из трех основных документов:

1. Схема построения СТС, которая разрабатывается на основе утвержденной схемы районной планировки и показывает принцип построения телефонной связи района на каждом проектном этапе.

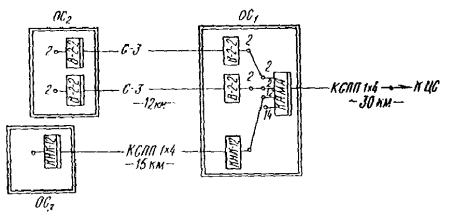

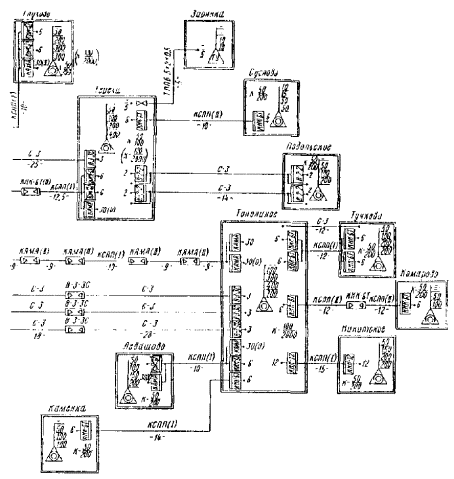

2. Схема организации связи, которая разрабатывается на основе схемы построения и показывает, с помощью какой аппаратуры уплотнения, коммутационного оборудования и линейных сооружений обеспечиваются на каждом проектном этапе принятые в схеме построения решения.

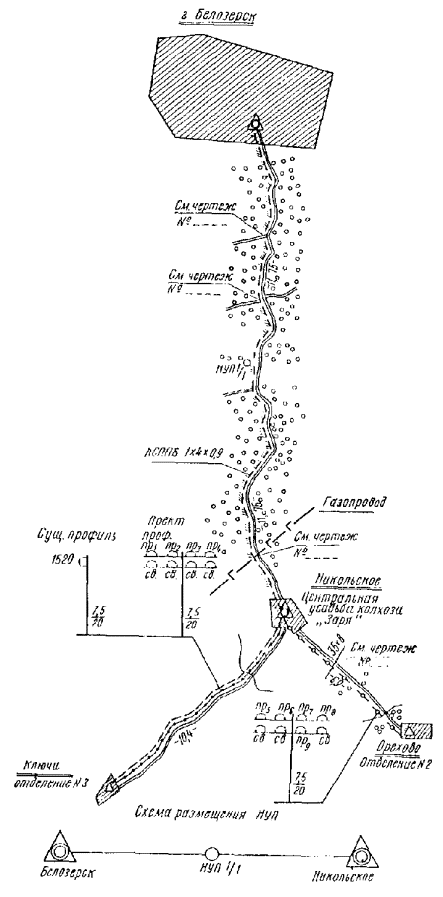

3. Схемы ситуационных трасс воздушных и кабельных линий связи межстанционной сети. Эта схема показывает трассы прохождения воздушных и кабельных линий межстанционной сети и позволяет правильно судить о принятых решениях по выбору мест организации УС и ОС с точки зрения более экономичного использования линейных сооружений.

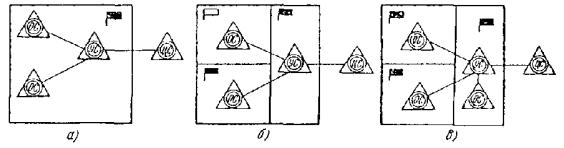

3.2. РАЗРАБОТКА СХЕМЫ ПОСТРОЕНИЯ СТС

ИСХОДНЫЕ ПОЛОЖЕНИЯ

Для разработки схем построения СТС необходимо определить:

- количество телефонных аппаратов в каждом населенном пункте по этапам;

- места установки телефонных станций (ЦС, УС и ОС) и границы территории, обслуживаемой каждой станцией, для каждого этапа;

- количество СЛ для межстанционной связи на каждый проектный этап.

ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВА ТЕЛЕФОННЫХ АППАРАТОВ ПО НАСЕЛЕННЫМ ПУНКТАМ

Количество телефонных аппаратов для каждого населенного пункта определяется на основе действующих норм телефонной плотности, утвержденных Министерством связи Союза ССР, и численности населения в них на каждом проектном этапе.

Количество телефонных аппаратов, предполагаемых к установке в каждом населенном пункте, на каждом проектном этапе, зависит не только от численности населения, но и от его народно-хозяйственного и культурного значения. В связи с этим в зависимости от местных условий нормы телефонной плотности могут изменяться на ±20 %. Так, например, нормы могут быть снижены для первого этапа, в небольших населенных пунктах, удаленных от центральных усадеб, а также в неперспективных населенных пунктах могут иметь место случаи, когда в отдельных населенных пунктах количество проектируемых телефонных аппаратов, полученных на основе расчета, меньше, чем существующее. В этом случае по согласованию с отраслевыми службами эксплуатации и в зависимости от местных условий следует либо предусматривать незначительный рост, либо сохранить существующее количество телефонных аппаратов.

Результаты расчета количества телефонных аппаратов по этапам для каждого населенного пункта заносятся в таблицу (приложение 3.2). Для удобства пользования таблицей желательно станции в ней располагать в следующем порядке: центральная станция, оконечные станции, включенные непосредственно в ЦС, узловые станции с включенными в них оконечными последовательно по узловым районам.

Данные о численности населения на отдельные проектные этапы и на перспективу принимаются по схеме районной планировки. Если в схеме районной планировки отсутствуют данные о населении для отдельных населенных пунктов и по району в целом на какой-либо этап, то они могут быть определены методом интерполяции на основе данных о населении на предшествующий и последующий этапы.

Следует иметь в виду, что численность населения в отдельных пунктах может уменьшаться от этапа к этапу. Некоторые перспективные населенные пункты согласно схеме районной планировки на втором этапе или в перспективе могут ликвидироваться.

Данные о населении по отдельным пунктам и району в целом на перспективу при отсутствии их в схеме районной планировки рекомендуется ориентировочно определять, исходя из ожидаемой численности населения на 1980 г. с учетом прироста порядка 30-50 % (К = l,3 ÷ 1,5). Этот коэффициент прироста в каждом отдельном случае следует уточнять в местных планирующих органах (облплан, статуправление) и при необходимости корректировать. В отдельных населенных пунктах, которые по данным схемы районной планировки не должны в перспективе развиваться (но и не предусматривается их упразднение), прирост населения на перспективу может быть принят ниже среднего по району. Вместе с этим для населенных пунктов, которые по данным схемы районной планировки или по данным планирующих органов будут иметь небольшое развитие, прирост населения может быть принят выше среднего по району. При этом численность населения по району в целом должна быть равна сумме составляющих по отдельным населенным пунктам.

РАЗМЕЩЕНИЕ ТЕЛЕФОННЫХ СТАНЦИЙ И ОПРЕДЕЛЕНИЕ ГРАНИЦ СТАНЦИОННЫХ РАЙОНОВ. ВЫБОР ТИПОВ АТС

После того как определено для каждого проектного этапа количество телефонных аппаратов по населенным пунктам, определяются емкости телефонных станций, их размещение и границы станционных районов.

1. В первую очередь телефонные станции устанавливаются в населенных пунктах, где расположены центральные усадьбы колхозов или совхозов.

В неперспективных населенных пунктах телефонные станции, как правило, не предусматриваются. В виде исключения допускается строительство АТС в неперспективных населенных пунктах, если на первом этапе в них расположена центральная усадьба или крупное отделение (бригада) совхоза (колхоза).

2. В населенных пунктах, где требуется 20 и более телефонных аппаратов, как правило, открываются телефонные станции.

3. В населенных пунктах с числом телефонных аппаратов менее 20 рекомендуется применять групповые установки (ГУ), ограничив число аппаратов до 10.

4. В населенных пунктах, где требуется до шести телефонных аппаратов, последние включаются как абоненты в ближайшую АТС.

5. Если в колхозе (совхозе) установлена только одна АТС, то она обслуживает все населенные пункты, расположенные на территории этого хозяйства.

В крупных хозяйствах возможна установка двух и более АТС. В этом случае каждая АТС обслуживает ближайшие к ней населенные пункты этого хозяйства.

6. Если центральные усадьбы двух разных хозяйств находятся в населенных пунктах, отстоящих друг от друга на небольшом расстоянии (до 3 км), целесообразно на первом этапе открыть одну АТС на оба хозяйства. В этом случае станция устанавливается в наиболее крупном из двух хозяйств. Кроме того, при выборе места размещения одной АТС на два хозяйства следует исходить из наиболее экономичного построения абонентской сети.

Не допускается включение телефонных аппаратов, установленных в населенных пунктах одного хозяйства, в телефонные станции разных хозяйств, а также включение АТС одного хозяйства в разные УС.

Определив границы станционных районов и населенные пункты, относящиеся к ним, определяют тип и емкость открываемых на каждом этапе АТС, а также необходимость расширения или реконструкции станции с учетом сроков перехода на автоматическую зоновую связь.

При выборе типов телефонных станций надлежит руководствоваться рекомендациями, приведенными в гл. 1 (1.3 и 1.6) настоящего руководства.

СХЕМА ПОСТРОЕНИЯ СТС РАЙОНА

После того как определены места установки АТС и их емкости, разрабатывается схема построения СТС данного района на два проектных этапа и перспективу.

При разработке схемы построения СТС надлежит руководствоваться следующими основными положениями:

1. Центральная станция (ЦС) устанавливается в административном центре района, обслуживает абонентов райцентра и обеспечивает транзитные соединения абонентов всего района.

2. Возможны следующие варианты размещения узловых (УС) и оконечных (ОС) станций:

а) УС и все оконечные станции, включенные в нее, расположены в одном хозяйстве (рис. 3.1а);

Рис. 3.1. Варианты размещения УС и ОС

б) УС и все оконечные станции, включенные в нее, находятся в разных хозяйствах (рис. 3.1б);

в) УС устанавливается в одном хозяйстве, и в нее включаются оконечные станции этого же хозяйства и других хозяйств (рис. 3.1в).

3. АТС, расположенные вблизи райцентра, включаются непосредственно в ЦС в качестве ОС независимо от того, находятся эти населенные пункты в одном или разных хозяйствах.

Рис. 3.2. Организация пункта постоянного транзита

Рис. 3.3. Схема построения СТС

4. Если АТС открываются в населенных пунктах, удаленных от райцентра (ЦС) на 6-8 км, то УС организовываются, лишь когда эти населенные пункты относятся к одному хозяйству, в остальных случаях эти станции включаются непосредственно в ЦС в качестве ОС.

5. Если АТС открываются в населенных пунктах, удаленных от ЦС больше, чем на 10 км, и эти населенные пункты относятся к одному хозяйству, то одна из этих АТС открывается как узловая, а остальные - как ОС, включенные в эту УС.

6. Если АТС открываются в населенных пунктах, удаленных от ЦС больше, чем на 10 км, и они относятся к разным хозяйствам, то организация УС для группы ОС допустима, если это обосновывается технико-экономическими расчетами.

В технико-экономических расчетах должны учитываться капитальные вложения и эксплуатационные расходы для двух сравниваемых вариантов:

- когда рассматриваемая АТС включена непосредственно в ЦС как ОС;

- когда эти АТС включаются в ЦС через УС.

Кроме того, при решении вопроса об одно- или двухступенчатой схеме построения надо учитывать и то, что на участке ОС - УС часто могут быть использованы существующие воздушные линии между УС и ОС, что удешевит стоимость строительства СТС на первом этапе.

7. При одноступенчатой схеме построения там, где это экономически целесообразно, рекомендуется организовывать пункты постоянного четырехпроводного транзита телефонных каналов, идущих от нескольких ОС к ЦС (рис. 3.2). Это позволяет более экономично использовать аппаратуру уплотнения и линейные сооружения на участке от такого транзитного пункта до ЦС и повышает надежность связи по сравнению с тем, если бы в этом же пункте вместо постоянного транзита была организована узловая станция.

На схеме построения приводятся данные о существующем количестве соединительных линий (СЛ) между станциями и СЛ на все проектные этапы (см. разд. 3.3), а в отдельной таблице (приложение 3.2) данные о системах проектируемых АТС и их емкостях на первый и второй проектные этапы. В этой же таблице приводится нумерация абонентов всех станций района на первый проектный этап и перспективу (см. разд. 1.5) и емкость станций на перспективу. Образец схемы построения приведен на рис. 3.3.

3.3. ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВА СОЕДИНИТЕЛЬНЫХ ЛИНИЙ МЕЖДУ СТАНЦИЯМИ

На основе схемы построения производится расчет количества соединительных линий межстанционной сети. При расчете количества СЛ на участках ОС - УС и ОС - ЦС необходимо исходить из типа и емкости монтируемой на каждом этапе ОС и количества включенных в нее телефонных аппаратов с правом внешней связи.

Ориентировочное количество СЛ для УС и ОС рекомендуется определять по табл. 3.2. При этом следует учитывать, что в табл. 3.1 приведено предельное количество СЛ, допустимое данным типом станций.

Количество СЛ от узловой АТС к вышестоящей станции следует определять с учетом суммы телефонных аппаратов, включаемых в данную УС, и телефонных аппаратов всех ОС, включенных в УС. При этом могут быть следующие случаи:

1. УС и ОС, включенные в нее, обслуживают одно хозяйство. В данном случае будет иметь место значительное внутреннее тяготение между абонентами ОС и УС и абонентами различных ОС между собой. Учитывая это, при расчете количества СЛ между УС и вышестоящей станцией на количество телефонных аппаратов, включенных во все ОС, следует применять понижающие коэффициенты: на первом этапе 0,6-0,7, на втором этапе 0,7-0,8, на перспективу 0,8-0,9. Эти коэффициенты могут уточняться в процессе проектирования в зависимости от местных условий.

Таблица 3.1

Емкость АТС, номеров

Число двусторонних СЛ для ОС типа

АТС К-50/200

АТС К-50/200М

50

5

7

100

7

10

150

10

14

200

13

17

Таблица 3.2

Суммарное количество телефонных аппаратов узлового района (или ОС) с правом выхода к вышестоящей станции

Количество СЛ для ОС и УС типа АТС К-100/2000 и УС типа АТС К-50/200 (до 200)

Примечание

двусторонних

односторонних

100

10 ÷ 12



Множитель 2 показывает, что количество входящих СЛ принято равным исходящим

200

-

(8 ÷ 11) · 2

300

-

(11 ÷ 13) · 2

400

-

(13 ÷ 15) · 2

500

-

(15 ÷ 17) · 2

600

-

(17 ÷ 19) · 2

700

-

(19 ÷ 21) · 2

800

-

23 × 2

900

-

25 × 2

1000

-

27 × 2

2. Часть ОС обслуживает одно и то же хозяйство, что и УС, в которую они включены, а остальные ОС - другие хозяйства. В данном случае понижающие коэффициенты применяются только для тех ОС, которые обслуживают вместе с УС одно общее хозяйство.

3. УС обслуживает одно хозяйство, а все ОС, включенные в УС, обслуживают другие хозяйства. В этом случае при подсчете количества абонентов узлового района, как правило, понижающие коэффициенты не применяются.

В зависимости от рассчитанного количества абонентов узлового района количество СЛ от УС всех типов к вышестоящей станции определяется по табл. 3.2.

Полученное в результате расчетов для данной УС суммарное количество СЛ ко всем ОС и вышестоящей станции не должно быть больше допустимого числа СЛ, равного 49 для АТС K-50/200 и 54 для К-50/200М (см. гл. 1). При значительном превышении расчетного числа СЛ по сравнению с допустимым необходимо менять тип УС на АТС K-100/2000.

3.4. РАЗРАБОТКА СХЕМЫ ОРГАНИЗАЦИИ СВЯЗИ

ИСХОДНЫЕ ПОЛОЖЕНИЯ

В соответствии со схемой построения СТС разрабатывается схема организации связи, в которой решаются все вопросы выбора типов линейных сооружений и аппаратуры уплотнения на всех участках межстанционной сети.

При выборе аппаратуры уплотнения на межстанционной сети СТС должна быть учтена потребность как телефонной связи, так и других видов электросвязи - передачи программ звукового вещания, телеграфной связи, передачи данных, диспетчерской телефонной связи и передачи информации технологического характера. Необходимое число каналов ТЧ для разных видов электросвязи по отдельным участкам МСС временно рекомендуется принимать по табл. 3.3.

Схема организации связи разрабатывается на первый и второй проектные этапы и обеспечивает возможность принимать правильные технико-экономические решения при конкретном проектировании сооружений СТС (выбор помещений, источников питания и т.) в отдельных населенных пунктах, отдельных узловых районах и по району в целом.

Схема организации связи на перспективу не разрабатывается.

Таблица 3.3

Виды связи

Количество каналов ТЧ по участкам

ЦС - ОС

ЦС - УС

УС - ОС

Первый этап

Второй этап

Первый этап

Второй этап

Первый этап

Второй этап

Телефонная

Определяется расчетом

Телеграфная (АТА) и передача данных (низкоскоростная)

Определяется расчетом

Передача программ вещания

Принимается по перспективной схеме передачи программ вещания

Диспетчерская

1

1

1

1

-

-

Передача информации технологического характера

-

-

-

-

1-2

2-3

ЛИНЕЙНЫЕ СООРУЖЕНИЯ

При организации соединительных линий межстанционной сети необходимо максимально использовать существующие кабельные и воздушные линии связи и там, где это экономически целесообразно, предусматривать реконструкцию этих линий.

Соединительные линии межстанционной сети могут быть организованы как по физическим цепям, так и по каналам ТЧ, образуемым аппаратурой уплотнения на кабельных и воздушных линиях связи.

Если требуемое по расчету количество СЛ межстанционной сети не может быть обеспечено существующими воздушными линиями связи, даже при их уплотнении, рекомендуется предусматривать строительство кабельных линий с применением кабелей типа КСПП 1 × 4 × 1,2 или КСПП 1 × 4 × 0,9 и их модификаций и уплотнение кабелей аппаратурой многоканальной связи.

Строительство новых воздушных линий связи целесообразно предусматривать в основном на участках ОС - УС и ОС - ЦС.

При использовании существующих воздушных линий связи и подвеске новых цепей для организации СЛ между АТС необходимо привести линейные сооружения и соответствие с электрическими нормами.

Строительство кабельных линий связи должно предусматриваться схемой организации связи в первую очередь на направлениях УС - ЦС. На втором этапе следует предусматривать строительство преимущественно кабельных линий на всех участках. При расстояниях между АТС до 6 км целесообразно предусматривать схемой организации связи низкочастотные кабели, емкость которых должна соответствовать количеству СЛ с учетом потребностей на втором проектном этапе, .например, кабели типа ТПП, ТППБ. Если расстояние между АТС превышает 10-12 км, то рекомендуется применять высокочастотные кабели и их уплотнение. На отдельных участках (например, на переходах большой протяженности через судоходные реки) рекомендуется применять кабели КСППК или другие бронированные кабели соответствующей емкости. При применении на соединительных линиях усилителей мостового типа последние должны устанавливаться:

- при одном усилителе на соединительной линии на вышестоящей станции участка;

- при двух усилителях - на двух станциях (по одному усилителю на каждом конце СЛ).

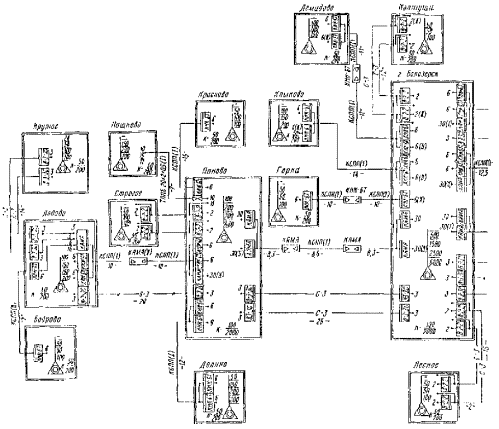

Рис. 3.4. Схема организации связи на первый и второй этапы


При больших расстояниях между телефонными станциями и трудностях эксплуатации проводных средств связи (горные местности, отсутствие дорог, тайга, болото) для организации соединительных линий между станциями целесообразно использовать аппаратуру радиорелейной связи, например, радиорелейные линии типа «Контейнер». Основные электрические параметры цепей воздушных и кабельных линий связи приведены в [3, 5].

АППАРАТУРА УПЛОТНЕНИЯ

С целью эффективного использования линейных сооружений на сельских сетях электросвязи применяются многоканальные системы передачи (аппаратура, уплотнения): с частотным делением каналов (системы ЧД) и временным делением каналов (системы ВД). При проектировании сельских сетей аппаратура уплотнения применяется для уплотнения цветных и стальных цепей воздушных линий и кабельных линий связи.

В настоящее время применяется следующая аппаратура уплотнения:

1. На воздушных линиях:

- двухканальная аппаратура В-2 и В-2-2;

- трехканальная аппаратура В-3-3с и ВО-3-4 (производства ВНР);

- двенадцатиканальная аппаратура ВО-12-3 (ВНР)1).

1) Рекомендуется использовать аппаратуру ВО-12-3 и для уплотнения одночетверочных кабелей КСПП, главным образом, подвесных.

Вся эта аппаратура относится к системам с частотным делением каналов.

2. На кабельных линиях:

- шестиканальная аппаратура КНК-6Т;

- двенадцатиканальная аппаратура КНК-12 и ИКМ-12М;

- тридцатиканальная аппаратура «Кама» и «Зона» (36 каналов).

Аппаратура КНК-6Т, КНК-12 и «Кама» относится к системам с частотным делением каналов, а ИКМ-12М и «Зона» к системам с временным делением каналов. Аппаратура уплотнения сельских сетей предназначена для организации соединительных линий (СЛ) между сельскими АТС; ее особенностью является наличие отдельного специально выделенного сигнального канала для передачи сигналов управления и взаимодействия.

Аппаратура уплотнения сельских сетей имеет такие общие характеристики, как эффективно передаваемую полосу частот канала 300-3400 Гц и номинальную величину остаточного затухания канала в двухпроводном оконечном режиме на частоте 800 Гц - 7 дБ.

Основные технические данные аппаратуры уплотнения, применяемой на СТС, приведены в табл. 1-6 (приложение 3.4).

Аппаратура уплотнения воздушных цепей типа В-2, В-2-2, В-3-3с, ВО-12-3 при разработке схемы организации связи должна предусматриваться в основном для первого этапа и в отдельных случаях для второго этапа. Эту аппаратуру целесообразно сохранить и на перспективу (начальный период этого этапа) до ее физического и морального износа или износа воздушных линий связи, цепи которых уплотнены этой аппаратурой.

На кабельных линиях связи межстанционной сети на первом и втором этапах развития СТС схемой организации связи следует предусматривать аппаратуру уплотнения типа КНК-6Т, КНК-12, ИКМ-12М и реже аппаратуру «Кама» и «Зона».

В направлении от ЦС к УС или от ЦС к наиболее крупным ОС, где требуется большое число СЛ, уже на первом и особенно на втором этапах следует ориентироваться на применение аппаратуры уплотнения кабельных цепей типа «Кама» и «Зона».

Образец схемы организации связи приведен на рис. 3.4.

3.5. СХЕМА СИТУАЦИОННЫХ ТРАСС

Схема ситуационных трасс воздушных и кабельных линий межстанционной сети составляется только для первого этапа развития. На схеме приводятся наиболее крупные и важные коммуникации (автодороги, железные дороги, реки и др.), по которым ориентируются воздушные и кабельные линии связи, основной профиль воздушных линий с указанием уплотненных цепей, а также тип и количество кабелей, предусматриваемых в каждом направлении.

На схеме трасс показываются ориентировочно места размещения и количество НУП на кабельных линиях. Образец схемы ситуационных трасс приведен на рис. 3.5.

Рис. 3.5. Схема ситуационных трасс

3.6. НУМЕРАЦИЯ

Разработка нумерации производится в соответствии с основными положениями, приведенными в гл. 1 настоящего руководства.

В перспективной схеме развития СТС нумерация должна предусматриваться на первый этап и перспективу. На первый этап принимается открытая нумерация с индексом выхода, на перспективу - закрытая нумерация. Разработку следует начинать с перспективной нумерации, которая должна быть увязана с нумерацией первого этапа.

Это условие может быть выполнено тем легче, чем больше десятитысячных номерных групп содержит нумерация первого этапа. Вместе с тем наличие в нумерации значительного числа цифр в качестве первых знаков пятизначных номеров исключает возможность использования на узловых и оконечных АТС К-100/2000, удобной для абонентов, сокращенной трехзначной нумерации.

Учитывая изложенное, наиболее оптимальной на первый этап развития является нумерация, содержащая три-четыре десятитысячные группы, и ее рекомендуется предусматривать в перспективных схемах развития. При существующих и планируемых нормах телефонной плотности такая нумерация может оставаться неизменной длительный срок, а для небольших сетей и на перспективу.

Если же нумерация отдельных станций или целых узловых районов, присвоенная на первом этапе развития, в перспективе должна претерпевать изменения, то желательно, чтобы эти изменения касались только первых знаков пятизначных номеров.

При разработке схемы развития СТС для каждой АТС выделяется нумерация, соответствующая емкости станции, исходя из норм телефонной плотности на перспективу. При этом должны быть учтены следующие положения:

а) для абонентов райцентра выделяется одна или более десятитысячных групп;

б) ОС, непосредственно включенные в ЦС, а также учрежденческо-производственные телефонные станции, группируются в отдельные десятитысячные группы, выделяемые для абонентов ЦС;

в) для каждого узлового направления выделяется по нумерации своя десятитысячная группа. Допускается объединение нескольких узловых направлений в общие десятитысячные группы.

Данные о принятой нумерации на первый этап и перспективу вносятся в таблицу (приложение 3.2).

3.7. ОБЕСПЕЧЕНИЕ НОРМ ЗАТУХАНИЯ

При разработке схемы организации связи все принятые решения по выбору систем станционной аппаратуры, типов линейных сооружений следует проверять на соответствие величины затухания от аппарата абонента до междугородной телефонной станции нормам затухания (см. гл. 1).

Принимая решение об использовании аппаратуры уплотнения на межстанционной сети, следует иметь в виду, что при двухступенчатой системе построения сети аппаратуру уплотнения в первую очередь надо устанавливать на участке ЦС - УС, а во вторую очередь - на участке УС - ОС, т.е. установка аппаратуры уплотнения должна производиться в каждом направлении сверху - вниз.

В случае, когда на участке УС - ОС применяется аппаратура уплотнения, а на участке ЦС - УС физические цепи, установленные нормы затухания обеспечить нельзя.

3.8. ОЧЕРЕДНОСТЬ СТРОИТЕЛЬСТВА И РАСШИРЕНИЯ СТС

При перспективном проектировании должен быть решен вопрос об очередности открытия (расширения или реконструкции) той или иной станции, строительства того или другого направления (участка) межстанционной сети на первом и втором проектных этапах. Разрабатывая перспективную схему развития СТС конкретного района, необходимо увязать ее с решениями, принятыми в генеральной схеме развития зоновой (внутриобластной) телефонной сети. При этом определяются сроки и очередность перевода ЦС райцентра и станций всего района на автоматическую зоновую связь.

Все эти вопросы находят отражение в схеме организации связи и поэтому не требуют дополнительных решений.

В пределах первого этапа должны устанавливаться сроки (годы) строительства или расширения, или реконструкции станций, которые сводятся в таблицу (приложение 3.5).

3.9. ОПРЕДЕЛЕНИЕ КАПИТАЛЬНЫХ ВЛОЖЕНИЙ

При разработке перспективной схемы развития СТС конкретного района план капиталовложений определяется укрупненно по всему району в целом на первый и второй проектные этапы.

Структурно план капиталовложений должен составляться так, чтобы были определены затраты по каждому направлению (узловому району) в отдельности. При этом все ОС, включенные в ЦС, принимаются за одно направление. Затраты на строительство сооружений АТС райцентра выделяются отдельно.

Учитывая, что в настоящее время трудно судить о типах АТС, аппаратуры уплотнения и линейных сооружениях, которые будут применяться в отдаленной перспективе, объем капитальных вложений на перспективу не определяется.

Капитальные затраты рассчитываются на линейные сооружения абонентской сети (ОС, УС и ЦС); станционные сооружения АТС (ОС, УС и ЦС); линейные и станционные сооружения межстанционной сети.

При этом к станционным сооружениям межстанционной сети относится оконечная аппаратура уплотнения, устанавливаемая на станциях (ОС, УС и ЦС), а к линейным - устанавливаемая в промежуточных усилительных пунктах (НУП). Капиталовложения на строительство абонентских сооружений СТС (ОС, УС и ЦС, расположенных в сельских райцентрах), а также межстанционной сети следует определять по укрупненным показателям, а при их отсутствии - по нормативам удельных капвложений на строительство сооружений СТС.

Капиталовложения на строительство ЦС райцентра, являющегося городом, определяются по укрупненным показателям или нормативам удельных капиталовложений на строительство сооружений ГТС. При этом, если райцентр является городом с районированной сетью, то капиталовложения на развитие всех городских станций, включая и ЦС, или УСП относятся за счет развития телефонной связи города.

В случае, если выделенный город (областной центр, город областного подчинения и др.) является одновременно административным райцентром и вместо ЦС предусматривается узел сельско-пригородного сообщения, то капиталовложения на строительство такого узла также относятся за счет развития телефонной связи города.

При определении капиталовложения на отдельные этапы, учитывая ожидаемое снижение цен за счет лучшего освоения производства при массовом выпуске аппаратуры и кабельных изделий, рекомендуется вводить понижающие коэффициенты: на первом этапе - 0,9 и на втором этапе - 0,8.

Учитывая, что все ОС и УС, как правило, размещаются в имеющихся или выделяемых помещениях (строящихся по типовым проектам), в плане капиталовложений предусматриваются средства только на приспособление этих помещений и электроснабжение (порядка 5 % от общей суммы затрат на строительство линейных и станционных сооружений абонентских сетей и сетей межстанционной связи).

Расчет стоимости строительства сооружений СТС района на каждый проектный этап сводится в таблицу (приложение 3.6), а план капиталовложений сводится в таблицу (приложение 3.7).

В плане капиталовложений приводятся технико-экономические показатели по каждому этапу в отдельности. При этом стоимость одного номера сети СТС определяется путем деления общих капиталовложений на емкость сети, добавляемую за данный проектный этап.

3.10. ПОРЯДОК УТВЕРЖДЕНИЯ ПЕРСПЕКТИВНОЙ СХЕМЫ РАЗВИТИЯ СТС РАЙОНА

Перспективная схема развития СТС района согласовывается с районным и областным исполнительными комитетами Советов депутатов трудящихся и утверждается начальником областного (краевого) производственно-технического управления связи или министерством связи союзной республики.

4. РАЗРАБОТКА ТЕКУЩИХ ПРОЕКТОВ

4.1. ОБЩИЕ ТРЕБОВАНИЯ

Разработка текущих (конкретных) проектов на строительство абонентских сетей ОС, УС и ЦС, а также межстанционных сетей электросвязи проводится на основании утвержденной перспективной схемы развития сети СТС района и задания на проектирование. При разработке текущих проектов могут уточняться отдельные решения перспективной схемы развития СТС на проектируемую очередь строительства.

Текущее проектирование осуществляется, как правило, в одну стадию (техно-рабочий проект). В отдельных случаях для технически сложных объектов принимается двухстадийное проектирование - технический проект и рабочие чертежи. При текущем проектировании необходимо учитывать требования действующих норм технологического проектирования, эталонов, типовых решений, инструкций, технических условий, ГОСТ, нормалей и правил. Решение о стадийности проектирования указывается в задании.

Техно-рабочие проекты включают основные решения из технического проекта и все элементы рабочих чертежей и должны разрабатываться для объектов, строительство которых намечается осуществлять по типовым проектам и повторно применяемым экономичным индивидуальным проектам, а также для технически несложных объектов. При разработке техно-рабочих проектов потребность в телефонных аппаратах для каждого населенного пункта уточняется по действующим нормам телефонной плотности и количеству населения.

В техно-рабочем проекте должны быть даны законченные технические решения с необходимой для строительства деталировкой. Деталировке не подлежат только те элементы и узлы, конструкции которых приведены в типовых проектах, действующих инструкциях по монтажу, правилах по строительству и альбомах типовых чертежей. Проект до утверждения согласовывается с подрядной организацией.

После утверждения техно-рабочий проект является документом, на основе которого строительная организация осуществляет строительство проектируемых сооружений.

4.2. СХЕМЫ ПОСТРОЕНИЯ СЕТИ, ОРГАНИЗАЦИИ СВЯЗИ И СИТУАЦИОННАЯ ТРАССА

Схемы построения сети, организации связи и ситуационная трасса на проектируемом направлении являются основой для разработки техно-рабочих проектов строительства СТС и внутрипроизводственной связи (ВПС) и составляются по перспективной схеме развития СТС района с учетом уточняющих материалов. На схеме построения сети указывается месторасположение станций, их тип (ЦС, УС, ОС) и емкость, число и длины соединительных линий.

На схеме организации связи приводятся типы линейных сооружений и аппаратуры уплотнения на всех участках межстанционной сети, размещение коммутаторов диспетчерской (КДС) и директорской связи (КД), устройств громкоговорящего и сигнального вызова (УГВ и УСВ), устройства конференцсвязи КС), аппаратов факсимильной связи и абонентского телеграфа, устройств сети передачи информации технологического характера (ПУТ, ДП, КП, ДК).

Схемы построения сети и организации связи вычерчиваются без масштаба.

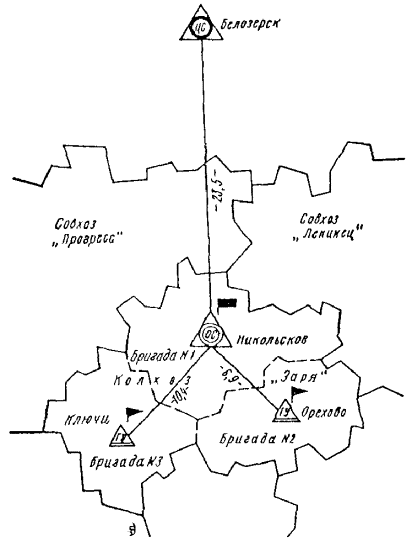

Рис. 4.1. Схема построения сети ВПС колхоза (совхоза)

На основе решений, принятых в схеме организации связи по строительству новых линейных сооружений (кабельных и воздушных), а также по использованию существующих линейных сооружений и их реконструкции, разрабатывается для первого этапа развития СТС района ситуационная трасса воздушных и кабельных линий межстанционной сети. Этот чертеж выполняется на плане местности (М 1:100000) с указанием трасс, по которым проходят существующие воздушные и кабельные линии, используемые для МСС, а также трасс, по которым намечается построить на первом этапе новые кабельные или воздушные линии связи. Для воздушной линии связи на ситуационной трассе приводится основной профиль линии. На ситуационной трассе показываются шоссейные и железные дороги, реки и коммуникации, которые имеют существенное значение для выбора трассы проектируемых линий связи. Кроме того, показываются места размещения необслуживаемых усилительных пунктов (НУП).

Примеры схем построения сети, организации связи и ситуационной трассы приведены на рис. 4.1-4.4.

№ пп.

Назн. станции

Наименование пунктов установки АТС

Тип станции

Количество абонентов

Количество соединит. линий к вышестоящей станции

Монтиров. емкость

существующая

проектируемая

с правом выхода на внешнюю сеть

без права выхода на внешнюю сеть

Всего

1

ОС

Никольское

-

К-50/200

100

70

3

73

7

2

ГУ

Орехово

-

ГУ-10/3

10

10

-

10

3

3

ГУ

Ключи

-

ГУ-10/3

10

10

-

10

3

4.3. ВЫБОР МЕСТОРАСПОЛОЖЕНИЯ ТЕЛЕФОННЫХ СТАНЦИЙ И ДИСПЕТЧЕРСКИХ ПУНКТОВ

Населенные пункты, где должны размещаться телефонные станции, намечаются в соответствии с перспективной схемой развития телефонной связи района. Допускается изменение пунктов расположения станций в связи с изменившейся обстановкой после разработки перспективной схемы. Телефонные станции, как правило, размещаются в существующем или запроектированном здании предприятия связи, совхоза (колхоза).

В случае, если проектирование телефонной станции совпадает с проектированием здания предприятия связи (совхоза, колхоза) или предшествует ему, рекомендуется месторасположение этого здания выбирать в центре телефонной нагрузки.

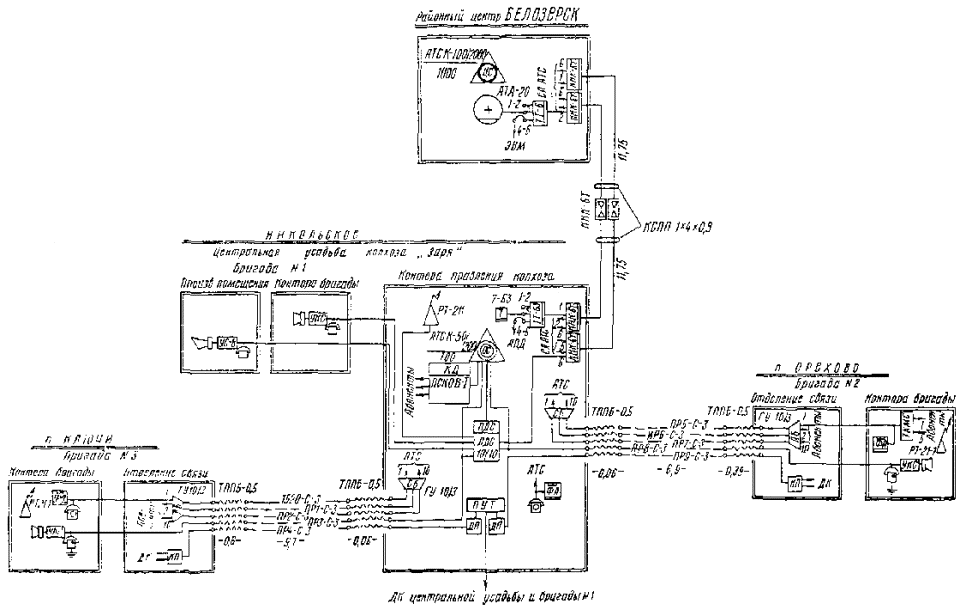

Рис. 4.2 Схема организации ВПС колхоза (совхоза)


Диспетчерский пункт на центральной усадьбе совхоза (колхоза) должен располагаться в отдельном помещении в конторе совхоза (колхоза), в одном или разных зданиях с телефонной станцией.

Предпочтительно его располагать в одном здании с АТС.

Абонентские устройства ВПС в отделениях совхоза (бригадах колхоза) следует размещать в конторах отделений (бригад) и производственных подразделениях.

Диспетчерский пункт РО Сельхозтехники следует располагать в отдельных помещениях в административных зданиях на центральных усадьбах РО.

Рис. 4.3. Ситуационная трасса линий ВПС

Краткая характеристика трассы

№ пп.

Наименование

Един. измер.

Количество по участкам

Белозерск - Никольское

Никольское - Ключи

Николь-ское - Орехово

1

Длина трассы

км

23,04

9,6

6,4

2

В том числе местность:



-

-

-

открытая

»

8,8

8,8

5,2

залесенная

»

13,1

-

0,1

застроенная

»

1,14

0,8

1,1

3

Переходы через дороги

переходы

4

-

-



Несудоходные реки шириной до 100 м

»

-

1

1

Основной объем работ

№ пп.

Наименование

Един. измер.

Количество по участкам

Белозерск-Никольское

Никольское-Ключи

Никольское-Орехово

1

Кабель симметричный емк. 1 × 4, прокладываемый кабелеукладчиком в грунте II гр.

км

11,22

-

-

2

Кабель симметричный емк. 1 × 4, прокладываемый кабелеукладчиком в грунте II гр.

км

10,38

-

-

3

Кабель симметричный емк. 1 × 4, прокладываемый вручную в грунте II гр.

км

0,65

-

-

4

Кабель симметричный емк. 1 × 4, прокладываемый в сущ. телефонной канализации

км

0,35

-

-

5

Протягивание кабеля в трубах на переходах через дороги



0,9

-

-

6

Прокладка а/ц труб способом горизонтального бурения на переходах через дороги

переход

2

-

-

7

Устройство НУП (на 1 систему)

шт.

1

-

-

8

Общее потребное количество кабеля











КСППБ 1 × 4 × 0,9

км

23,16

-

-



КСПП 1 × 4 × 0,9

км

0,35

-

-

9

Строительство воздушной линии

км

-

-

6,4

10

Подвеска стальных проводов d = 3 мм

пр. км.

-

77,6

32,0

11

Перекладка стальных проводов d = 3 мм

пр. км.

-

19,2

-

4.4. СОСТАВ И ПРОЕКТИРОВАНИЕ АБОНЕНТСКИХ УСТРОЙСТВ

В соответствии с назначениями отдельных сетей, входящих в ВПС, предусматривается использование следующих абонентских устройств:

в колхозах и совхозах на сетях ВПТС - телефонных аппаратов неспаренных и спаренных;

на сетях диспетчерской связи - телефонных аппаратов диспетчерской связи, включаемых как в прямые, так и в совмещенные линии, а также устройств конференцсвязи (УКС), поисковой связи по диспетчерским линиям (УСВ и УГВ);


Рис. 4.4. Схема организации ВПС РО Сельхозтехники


на сетях телеграфной связи - аппаратов факсимильной связи и абонентского телеграфа;

на сетях передачи данных - аппаратов передачи данных;

на сетях технологической связи - датчиков контроля (ДК);

на сетях директорской связи - телефонных аппаратов директорской связи и телефонных комплектов местной связи (ТКМС);

на сетях поисковой связи - громкоговорителей.

В РО Сельхозтехники на сетях ВПС предусматривается использование абонентских устройств, аналогичных используемым в совхозах и колхозах, за исключением телефонных аппаратов диспетчерской связи, включаемых в совмещенные линии, УКС и аппаратов факсимильной связи.

Телефонные аппараты неспаренные и спаренные включаются:

- в совхозах (колхозах) - в сети АТС этих хозяйств;

- в РО Сельхозтехники - в сети АТС райцентров.

Телефонные аппараты диспетчерской связи, включаемые в прямые линии, устанавливаются на центральных усадьбах у руководящих работников сельхозпредприятий и в производственных подразделениях. Телефонные аппараты диспетчерской связи, включаемые в совмещенные линии, - это аппараты ЦБ АТС с кнопкой для вызова КДС. Они устанавливаются в отделениях совхозов (бригадах колхозов) у управляющих отделениями (бригадиров) и диспетчеров-информаторов. УКС устанавливаются в отделениях совхозов (бригадах колхозов) и подключаются к линиям совмещенных абонентов диспетчерской связи для участия в конференцсвязи.

УСВ и УГВ используются для поисковой связи по диспетчерским линиям. В УСВ в качестве сигнального элемента предусмотрена сирена. ТКМС устанавливаются у руководителей подразделений (бригадиров, заведующих МТФ и т.п.), а телефонные аппараты, включаемые в ТКМС, - у их подчиненных.

Аппараты факсимильной связи устанавливаются у диспетчеров совхозов (колхозов) и в конторах отделений совхозов (бригадах колхозов). Аппараты абонентского телеграфа устанавливаются у диспетчеров сельскохозяйственных предприятий. Они включаются в станции абонентского телеграфа райцентра по физическим цепям или стандартным каналам ТГ, образованным путем вторичного уплотнения каналов ТЧ. Аппараты передачи данных устанавливаются у диспетчеров сельскохозяйственных предприятий и включаются в ЭВМ сельскохозяйственной АСУ района по физическим цепям или стандартным каналам ТЧ.

Различные ДК в совхозах (колхозах), например, осуществляют контроль наличия электроэнергии, уровня воды в водонапорной башне, наличия вакуума в системе молокопровода; микроклимата в овощехранилищах, теплицах и животноводческих помещениях и т.д.

ДК в РО Сельхозтехники используются также для учета отремонтированных тракторов и автомобилей.

Телефонные аппараты директорской связи устанавливаются у руководителей подразделений совхозов (колхозов), РО Сельхозтехники, с которыми директор совхоза (председатель колхоза) и управляющий РО Сельхозтехники должны иметь оперативную связь.

Сети поисковой связи по самостоятельным линиям (от низкочастотных усилителей с микрофоном) предусматривают использование рупорных громкоговорителей мощностью 5-10 Вт.

В совхозах (колхозах) рупорные громкоговорители могут устанавливаться на улицах, например, у автовесов, а в РО Сельхозтехники на территории РО и в производственных подразделениях с большим уровнем шумов (например, в специализированных мастерских по ремонту тракторов).

4.5. ПРОЕКТИРОВАНИЕ ЛИНЕЙНЫХ СООРУЖЕНИЙ

НОРМЫ НА ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ И ИХ ОБЕСПЕЧЕНИЕ

Нормируются следующие электрические параметры: затухание по участкам трактов СТС, сопротивление шлейфа и емкость абонентских и межстанционных цепей для станций различных типов.

Распределение затухания по участкам трактов СТС должно удовлетворять нормам, приведенным в гл. 1 (см. 1.7). Нормы на сопротивление шлейфа и емкость абонентских и межстанционных низкочастотных цепей приведены в НТП [3]. Эти нормы для станций АТС К-50/200М и усовершенствованных АТС К-100/2000 такие же, как и для станций прежних выпусков (АТС К-50/200; 100/2000).

Электрические нормы цепей диспетчерской и директорской связи определяются допустимыми сопротивлениями шлейфа абонентских и соединительных линий для конкретного типа проектируемых КДС и КД. Для некоторых типов КДС и КД указанные нормы приведены в табл. 4.1.

Таблица 4.1

Тип оборудования

Rшл. абон. линии, Ом

Rшл. соед. линии, Ом

ПДС 10/10 (20/20)

1000 (с аппар. ЦБ)

Определяется по нормам сопротивления шлейфа абонентских линий станции, в которую включен коммутатор

КОС-22М

800 (при питании от источника постоянного тока);

2000 (при питании от источника переменного тока)

То же

СДСМ-50/100

2000

»

«Псков»

1000

»

ТКМС-1/5 (2/8)

800 (300)

»

Одним из способов обеспечения норм на абонентских и межстанционных низкочастотных цепях является выбор соответствующих диаметров проводов и жил кабелей. Кроме того, в отдельных случаях на этих цепях обеспечение норм затухания может осуществиться путем использования соответственно аппаратов ТАУ-04 и усилителей УМС. При организации межстанционных СЛ по каналам аппаратуры уплотнения обеспечение норм затухания должно осуществляться в соответствии с указаниями, приведенными в п. 4.6.

Для целей организации факсимильной связи, абонентского телеграфа, передачи информации технологического характера должны использоваться цепи (каналы) СТС и ВПТС. Если на этих цепях (каналах) электрические нормы выдержаны, то указанные виды сетей ВПС могут быть на них организованы. Сеть поисковой громкоговорящей связи по самостоятельным линиям должна проектироваться с учетом выполнения электрических норм [4].

ТИПЫ ЛИНЕЙНЫХ СООРУЖЕНИЙ, МАРКИ КАБЕЛЕЙ И ПРОВОДОВ И ИХ ПРИМЕНЕНИЕ

Различают линейные сооружения абонентских и межстанционных сетей.

Линейные сооружения могут быть кабельными или воздушными.

Кабельные линии подразделяются на:

- подземные (прокладываемые непосредственно в грунт);

- подземные в канализации;

- подвесные (на столбах и стойках);

- подводные.

Воздушные линии подразделяются на столбовые и стоечные.

На абонентских сетях должны использоваться однопарные (ПРВПМ, ПРППМ) и многопарные (ТПП) кабели, а также стальные провода диаметром от 1,5 до 4 мм. Однопарные кабели прокладываются непосредственно в грунт или в канализации. Многопарные небронированные кабели подвешиваются на столбах, стойках или прокладываются в канализации, а бронированные - непосредственно в грунте.

На межстанционных сетях должны использоваться одночетверочные кабели КСПП бронированные и небронированные, которые прокладываются непосредственно в грунте. Небронированные кабели могут также прокладываться в канализации и подвешиваться на столбах или стойках. На этих сетях используются также стальные и биметаллические провода диаметром 3 и 4 мм.

Подводные кабельные линии оборудуются на переходах через водные преграды (реки, озера, водоемы и т.п.). На переходах используются кабели типа ТК - на абонентских сетях и КСППК - на межстанционных сетях.

Кабельная канализация должна предусматриваться в средних и крупных населенных пунктах с емкостью сети более 200 номеров. Она должна быть общей для прокладки кабелей абонентских и межстанционных сетей и выполняться в соответствии с НТП [6], а также с указаниями, приведенными ниже, в разделе «Кабельная канализация».

Столбовые линии могут применяться на абонентских и межстанционных сетях. Для строительства столбовых линий в лесных районах следует применять деревянные опоры в железобетонных приставках, а в степных районах - железобетонные опоры или деревянные опоры в железобетонных приставках.

Стоечные линии должны сооружаться в населенных пунктах, где трудно выдержать требуемые габариты по отношению к зданиям, подземным сооружениям, линиям связи, радиофикации или воздушным линиям (BЛ) электропередачи. Стойки применяются металлические на 1, 2, 6 и 10 пар проводов. Два последних типа стоек используются при совместной подвеске проводов и кабеля (емкость кабеля не более 30 × 2). Выбор диаметров проводов и жил кабелей проектируемых абонентских и межстанционных сетей производится в соответствии с решением, принятым в перспективной схеме развития сельской телефонной связи по распределению затухания по участкам трактов и с требованием выполнения норм по сопротивлению шлейфа и емкости цепи для данного типа станционного оборудования. Кроме того, при проектировании подлежащих уплотнению цепей необходимо учитывать допустимые для используемой аппаратуры уплотнения длины усилительных участков.

Если при принятых диаметрах проводов и жил не обеспечиваются нормы на электрические параметры, необходимо учитывать возможность использования телефонных аппаратов ТАУ-04 на абонентских сетях и усилителей УМС на межстанционных сетях.

Как правило, диаметры проводов и жил необходимо выбирать минимальными. Провода и жилы большего диаметра следует выбирать в случае, если экономически нецелесообразно применять провода и жилы меньшего диаметра с использованием перечисленного выше оборудования и аппаратуры уплотнения. Диаметры проводов и жил подбираются по звеньям и участкам абонентских и межстанционных сетей, пользуясь данными, приведенными в справочнике и нормах технологического проектирования [5; 3]. При подсчете затухания того или иного участка абонентской и межстанционной сети должно учитываться распределение затухания по участкам трактов [см. 1.7].

АБОНЕНТСКАЯ СЕТЬ

Распределение абонентских устройств по территории населенных пунктов

Все существующие и проектируемые абонентские устройства распределяются на плане населенного пункта, выполненного в масштабе не менее 1:5000.

При этом общее количество существующих абонентских устройств определяется по данным учета эксплуатационных организаций, а проектируемых - по перспективной схеме развития СТС района с учетом уточняющих материалов. Если в сельских населенных пунктах потребность в абонентских устройствах превышает определенную перспективной схемой развития СТС района, то увеличение количества телефонных аппаратов должно быть обосновано.

Проектируемые абонентские устройства распределяются с учетом существующих.

На чертежах количество абонентских устройств в пределах здания указывается в виде дроби, где в числителе показано количество существующих абонентских устройств, в знаменателе - количество проектируемых с учетом существующих.

Например:

.

Здесь 2 и 5 - количество неспаренных телефонных аппаратов; 2сп и 4сп - количество спаренных телефонных аппаратов; 1а - количество телефонов-автоматов; 1п - количество прямых проводов (цепей), используемых для абонентского телеграфа и других целей; 2тк - количество аппаратов, включаемых в телефонный комплект местной связи; 3дс - количество аппаратов диспетчерской связи, работающих по совмещенным линиям; 2дп - количество аппаратов диспетчерской связи, работающих по прямым линиям; 1д - количество аппаратов директорской связи; 1тс - количество абонентских устройств (ДК) технологической связи. На плане населенного пункта отмечаются места установки ТКМС и громкоговорителей (Г) сети поселковой связи. Приведенная выше запись количества абонентских устройств дана для случая проектирования ВПС в сельхозпредприятии. Если проектируется СТС (ВПТС), в этой записи отражаются только телефонные аппараты (неспаренные и спаренные), телефоны-автоматы и прямые провода.

При распределении проектируемых абонентских устройств СТС следует учитывать:

- потребность в абонентских устройствах (на проектном этапе) квартирного и народно-хозяйственного секторов;

- потребность в прямых проводах (для абонентского телеграфа, отделений связи, сети радиофикации, милиции, пожарной охраны и т.п.);

- выданные технические условия на подключение новых объектов.

Потребность в абонентских устройствах определяется на основании задания на проектирование, действующих норм телефонной плотности, утвержденных Министерством связи СССР и уточняется в процессе проектирования. Количество телефонов-автоматов принимается в размере 2-4 % от монтируемой емкости АТС и проектируется с учетом технических возможностей станции. Общее количество прямых проводов предусматривается в объеме 5-10 % от номинальной емкости проектируемой сети на основании материалов изысканий. Количество соединительных линий с УПТС определяется по действующим нормам технологического проектирования [7].

При проектировании распределения абонентских устройств по территории сельхозпредприятий рекомендуется пользоваться примерными списками абонентов ВПС, приведенными в приложении 4.1-4.3. Эти списки должны уточняться при конкретном проектировании.

Системы построения абонентских, сетей

На СТС емкостью до 200 номеров линейные сооружения абонентской сети проектируются по бесшкафной системе (рис. 4.5а), а при емкости СТС более 200 номеров - по шкафной системе (рис. 4.5б). Бесшкафная система позволяет переключать линии между станцией и абонентскими устройствами в оконечных распределительных устройствах (кабельных ящиках, распределительных коробках). Шкафная система предусматривает и прямое питание абонентов от телефонной станции в окружности радиусом 300 м от нее, а также жилых и административных зданий с постоянным количеством связей. Эта система позволяет переключать линии также и в распределительных шкафах.

Построение сетей ВПС аналогично построению сетей СТС, причем обе эти сети объединяются в общих кабелях. В этом случае бесшкафная система проектируется при числе абонентских устройств на сети до 300, а шкафная (с элементами прямого питания) при числе абонентских устройств на сети более 300.

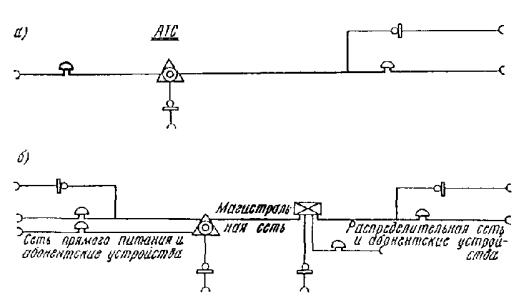

Рис. 4.5. Системы построения абонентских сетей СТС и ВПС:

а - бесшкафная система построения абонентских сетей; б - шкафная система построения абонентских сетей

Рекомендации по проектированию абонентских сетей

Проектирование абонентских сетей производится после распределения абонентских устройств по территории населенного пункта.

При бесшкафной системе построения сеть формируется путем объединения кабелей небольшой емкости (от вводов в здания и кабельных опор), располагаемых на совпадающих направлениях, в более крупные. Объединение производится с конца линий в направлении на АТС.

При шкафной системе построения сети (что имеет место в основном в райцентрах) выделяются шкафные районы и зоны прямого питания. Проектирование сетей в этом случае ведется в соответствии с рекомендациями НТП [6].

Допустимые запасы емкости в кабелях как при бесшкафной, так и при шкафной системах построения сетей определяются по указанным НТП.

Линейные сооружения абонентской сети следует проектировать:

- на направлениях до восьми цепей путем подвески стальных проводов или кабелей емкостью 10 × 2 на столбах (в отдельных случаях на стойках, устанавливаемых на крышах зданий), а также путем прокладки однопарных кабелей или кабелей емкостью 10 × 2 в земле;

- на направлениях более восьми цепей путем подвески на опорах или прокладки в грунте многопарных кабелей и реже - подвески стальных цепей на столбах (до 16 цепей).

Прокладку многопарных кабелей непосредственно в грунте следует проектировать, как правило, на участках, где не намечается развитие, и на трассах, где не имеется и не предполагается устройство усовершенствованных дорожных покрытий. В остальных случаях прокладка многопарных кабелей должна проектироваться в кабельной канализации.

При проектировании абонентских сетей следует максимально использовать существующие кабельные и воздушные линии; во вновь прокладываемых кабелях не допускать неиспользованных запасов емкости; избегать параллельной прокладки по одному направлению нескольких кабелей небольшой емкости.

В зависимости от принятой системы построения сети и характера населенного пункта должны быть намечены места установки кабельных опор (стоек), распределительных коробок, распределительных шкафов, определены места вводов кабелей в дома, а также зоны обслуживания оконечных распределительных устройств и шкафов. Кабельные ящики устанавливаются на столбах (в случае стоечных линий - на чердаках), распределительные коробки в коридорах общественных, административных, производственных зданий и других местах, не затрудняющих их эксплуатацию. Вводы в здания, в которых проектируется не более трех абонентов, должны быть воздушными (от столбов и стоек) и кабельными (однопарными кабелями). При количестве абонентов в здании более трех вводы в них проектируются подземными кабелями. Воздушные кабельные вводы допускается проектировать в малоэтажные здания при емкости ввода не более 10 пар.

В целях экономии кабелей и создания гибкости сети следует предусматривать параллельное включение коробок и кабельных ящиков. Запараллеливание их допускается не более трех раз.

При выделении шкафных районов следует стремиться, чтобы территория их была компактной, а границами были преимущественно естественные преграды - реки, сады, бульвары, овраги, ж.д. разрывы в застройке населенного пункта.

Распределительные шкафы устанавливаются в начале шкафного района с некоторым сдвигом от его границы с таким расчетом, чтобы в сторону АТС отходило не более 20-30 % общей емкости распределительной сети шкафа. Шкафы размещают внутри помещений (в подъездах, коридорах и т.п.), а в отдельных случаях у капитальных стен домов. Для установки в помещениях предусматриваются шкафы типа ШРП, для установки на улицах - типа ШР. При шкафной системе построения сети, на основе загрузки распределительных шкафов и их мест расположения, формируются кабели магистральной сети. Трассы этих кабелей должны проектироваться по наикратчайшим расстояниям и в зонах отсутствия высокого уровня грунтовых вод. Кабели магистральной сети должны проектироваться в кабельной канализации, как исключение - путем непосредственной прокладки в грунте бронированных кабелей. Распределительные кабели всегда следует проектировать в одном канале (в верхнем ряду блока канализации), располагаемом со стороны застройки.

Увеличение дальности связи на абонентских сетях

Для увеличения дальности связи применяются телефонные аппараты с усилителями типа ТАУ-04 и другие. Аппараты применяются в случаях, когда затухание абонентских линий на частоте 0,8 кГц превышает установленные нормы. Они могут включаться в кабельные линии, имеющие затухание на частоте 0,8 кГц 6-13 дБ, и в воздушные линии, имеющие затухание 6-10 дБ. Аппараты обеспечивают получение остаточного затухания в линии 4,3 дБ.

МЕЖСТАНЦИОННАЯ СЕТЬ (МСС)

Рекомендации по проектированию МСС с учетом организации ВПС

Межстанционные сети организуются на участках: ЦС - ОС, ЦС - УС, УС - ОС.

Межстанционные сети проектируются по отдельным направлениям или участкам на основе данных перспективной схемы развития СТС и материалов, уточняющих эту схему. При изменении емкости станций, по сравнению с принятыми и перспективной схеме, потребность межстанционных СЛ уточняется на всех участках данного направления.

Для организации связи между диспетчерами РО Сельхозтехники и совхозов (колхозов) должны предусматриваться соединительные линии между ЦС райцентра и коммутаторами диспетчерской связи.

В проекте межстанционной сети приводятся схемы построения сети, организации связи и ситуационная трасса линии связи на рассматриваемом направлении.

Линейные сооружения направлений и участков МСС, в зависимости от местных условий, следует предусматривать с прокладкой кабелей в земле (непосредственно или в канализации) с подвеской проводов или кабелей на опорах. В земле прокладываются одночетверочные и многопарные кабели, на переходах через водные преграды - такие же кабели, но с броней из стальной проволоки. Одночетверочные бронированные кабели прокладываются на направлениях, где имеются грызуны. По опорам подвешиваются цепи из стальных или биметаллических проводов, реже - одночетверочные или многопарные кабели.

Межстанционные СЛ могут быть организованы как путем уплотнения кабельных или воздушных цепей, так и путем использования неуплотненных цепей. Одночетверочные кабели и биметаллические цепи могут использоваться только как уплотненные, а стальные цепи как уплотненные и неуплотненные. Многопарные кабели не уплотняются. Одночетверочные кабели КСПП подлежат симметрированию в случае уплотнения их аппаратурой «Кама», а также КНК-12 без компандеров. На подходах воздушных межстанционных СЛ к оконечным пунктам и НУП, а также на переходах через препятствия (водные преграды, пересечение с ЛЭП, ж.д. пути, автомобильные дороги и т.д.) оборудуются кабельные вводы и вставки.

ПРИМЕНЕНИЕ УСИЛИТЕЛЕЙ УМС

Усилители УМС используются для снижения затухания в спектре частот 0,3-3,4 кГц неуплотненных и непупинизированных цепей соединительных линий межстанционной связи СТС, в качестве которых используются либо многопарные кабели, проложенные в грунте или кабельной канализации, либо стальные провода диаметром 3 и 4 мм. В отдельных случаях УМС используются и на соединительных линиях, состоящих из участков кабельных и воздушных цепей (составные линии).

Величина усиления УМС зависит от затухания цепи и может быть установлена в пределах 3,5-8,7 дБ на частоте 0,8 кГц при включении усилителей в кабельные цепи и в пределах 3,5-7,4 дБ при включении в воздушные стальные цепи.

КАБЕЛЬНАЯ КАНАЛИЗАЦИЯ

В зависимости от местных условий, кабельная канализация должна предусматриваться из асбестоцементных, бетонных или полиэтиленовых труб с применением сборных железобетонных колодцев и коробок.

Емкость кабельной канализации на отдельных участках при бесшкафной системе построения сети должна определяться, исходя из средней загрузки каналов, занимаемых кабелями абонентской сети [6, табл. 4.1], необходимости прокладки каналов для кабелей соединительных линий и радиофикации, а также необходимости прокладки запасных каналов.

При наличии на трассах только кабелей абонентской сети емкость блоков кабельной канализации по направлениям определяют по формуле

Б = Р / К,                                                                    (4.1)

где Б - емкость блока (количество каналов канализации); Р - потребное количество пар кабелей абонентской сети; К - оптимальная загрузка канала, пар [6, табл. 4.1].

При шкафной системе построения емкость кабельной канализации на отдельных участках должна определяться, исходя из средней загрузки каналов, занимаемых под прокладку магистральных кабелей [6, табл. 4.1], необходимости прокладки каналов для кабелей распределительной сети и каналов для дополнительных потребностей (таких же, как и в случае бесшкафной системы построения сети).

В случае наличия на трассах только магистральных и распределительных кабелей определение емкости блоков кабельной канализации по направлениям производят по формуле

Б = Р / К + 1,                                                             (4.2)

где Б и К - см. (4.1); Р - потребное количество магистральных пар; 1 - одноотверстная кабельная канализация для распределительной сети.

Если на трассах кроме абонентских (при шкафной системе магистральных и распределительных) кабелей имеются междугородные кабели и кабели других назначений, то следует добавить к емкости блока, определенной по ф-ле (4.1) или (4.2), потребное количество каналов для указанных кабелей.

Для обеспечения возможности развития сети без дальнейшего переустройства канализации емкость ее следует определять также с учетом действующих норм, приведенных в [6].

ТРАССЫ ЛИНИЙ

Трассы для строительства кабельной канализации, кабельных и воздушных линий должны выбираться с учетом особенностей вида сооружений и местных условий. Оптимальный вариант трассы должен удовлетворять следующим требованиям:

а) иметь минимальную длину;

б) обеспечивать установленные нормами расстояния между сооружениями связи и другими инженерными сетями, сооружениями и зелеными насаждениями;

в) не проходить по землям, пригодным для сельского хозяйства;

г) не создавать трудностей в работе сельскохозяйственных машин;

д) обеспечивать возможность максимального применения механизмов при производстве линейных работ;

е) обеспечивать удобство эксплуатации;

ж) обеспечивать минимальные затраты по защите линий от всех видов вредных влияний;

з) иметь наименьшее количество пересечений с препятствиями.

Выбранные трассы наносятся на чертежи, которые выполняются для линий в небольших населенных пунктах в масштабе не менее 1:5000 при проектировании воздушных и 1:2000 при проектировании кабельных линий. Для крупных населенных пунктов, имеющих подземные инженерные сети, в масштабах - 1:500 на участках, где проектируются кабельные линии и канализация, и не менее 1:1000 на участках, где проектируются воздушные линии. Для линий между населенными пунктами в масштабах не менее 1:2000 для кабельных и не менее 1:10000 для воздушных линий.

В случае отсутствия подосновы в указанных масштабах, чертежи могут выполняться и в других масштабах при условии согласований их с подрядной организацией.

Чертежи ситуационных трасс должны выполняться в масштабе не менее 1:100000.

ПЕРЕХОДЫ ЧЕРЕЗ ПРЕПЯТСТВИЯ

Переходы через препятствия (автодороги и железные дороги, водные преграды, теплопроводы, газопроводы, нефтепроводы, электрические и другие кабели, ВЛ высокого и низкого напряжения, овраги, ирригационные сооружения и другие) проектируются либо кабельные (подземными или подвесными кабелями), либо воздушные (стальными или биметаллическими проводами). Выбор способа перехода зависит от типа проектируемой линии, вида препятствия и конкретных условий пересечения.

Устройство переходов через ВЛ всех напряжений должно выполняться в соответствии с действующими ПУЭ. Все остальные переходы - по эталонам и в соответствии с правилами и нормами, указанными в [3, 8, 9, 29].

Кабельные переходы через овраги могут оборудоваться, если они не имеют обрывистых берегов.

При проектировании подземных переходов через ж. пути учитываются:

- характер путей (магистральные, подъездные), электропитание ж.д. (постоянным или переменным током);

- требование по защите кабелей от влияния эл.;

- возможность ведения работ по прокладке трубопроводов под ж.д. путями скрытым способом.

Кабельные переходы через реки (водоемы) проектируются с учетом их транспортного значения. Переходы через мелкие реки, водоемы глубиной до 1 м (при плавном рельефе дна) должны предусматриваться путем прокладки кабелей кабелеукладчиком, при большей глубине (до 6 м) - кабелеукладчиком на выброшенных тросах.

Переходы через глубокие реки проектируются в основном по мостам. Использование металлических труб для трубопроводов, при прокладке по мостам, не допускается. На канализации, прокладываемой по конструкциям мостов для обеспечения необходимых длин пролетов, должны предусматриваться смотровые пункты - коробки с крышками. Если нет возможности прокладки кабеля по мосту, проектируются подводные кабельные переходы в соответствии с НТП [3].

Подвесные кабели могут проектироваться через:

- реки, каналы (арыки) и овраги при длинах переходов, в зависимости от района строительства, 50-100 м;

- по временным мостам независимо от их длин;

- через ж.д. пути немагистральных и неэлектрифицированных направлений (подъезды к заводам, складам и т.п.) при наличии не более двух рельсовых путей.

При проектировании переходов подвесными кабелями должны учитываться необходимые габаритные расстояния в соответствии с НТП [3] и климатические условия (ветер, гололед, иней и т.).

Мачтовые переходы проектируются с учетом того, что трасса линии на подходе к переходу должна быть кратчайшей и проходить в месте, где река имеет минимальную ширину, либо в том месте, где имеется остров, пригодный для установки на нем промежуточной мачты. Установка мачт не должна проектироваться в зоне ледохода, заливаемых водой местах, а также на размываемых берегах. Проектирование мачтовых переходов должно производиться с учетом требований правил [9].

ЛИНЕЙНЫЕ ВВОДЫ

К линейным вводам относятся сооружения на участке от станционного колодца, вводно-кабельной (вводной) опоры или места подхода линейных кабелей, до вводно-коммутационных (оконечных) устройств на телефонных станциях или диспетчерских пунктах. Вводы в здания станций проектируются на предельную их емкость, выполняются различными способами и могут быть:

- при емкости ввода менее 100 × 2 кабельными, воздушными или подземными;

- при емкости ввода 100 × 2 и более - только подземно-кабельными.

Вводы в оконечные АТС емкостью 50 номеров, диспетчерские пункты, имеющие такую же емкость сети, и групповые установки следует проектировать подвесными или подземными кабелями. В последнем случае для ввода в здание кабели прокладываются по стене и защищаются металлическими желобами. Вводы подземных кабелей в оконечные АТС емкостью более 50 номеров, диспетчерские пункты, имеющие сети такой же емкости, и узловые станции следует проектировать в асбестоцементных (в отдельных случаях в стальных) трубах диаметром 100 мм, прокладываемых через фундаменты зданий. Количество труб проектируется с учетом ввода кабелей абонентской и межстанционной сетей.

В совхозах и колхозах, в случаях, когда АТС и диспетчерский пункт расположены в одном или разных зданиях, линейный ввод в АТС помимо абонентских цепей ВПТС, общего пользования и межстанционных должен учитывать ввод цепей ВПС. Линейный ввод в диспетчерский пункт РО Сельхозтехники должен учитывать, кроме цепей телефонной связи общего пользования, также ввод цепей ВПС.

Уплотненные кабели межстанционной сети на вводах группируются и отдельные трубы. При наличии различных систем уплотнения в отдельные трубы группируются кабели, уплотняемые однотипными системами.

На станциях кабели абонентских и соединительных линий должны включаться в вводно-коммутационные устройства или кроссы. Типы ВКУ и кроссов приведены в табл. 4.2 и 4.3.

Промышленностью освоен выпуск новых ВКУ для станций АТС K-50/200М и АТС К-100/2000. Сведения об этих ВКУ приведены в разд. 4.6.

Помимо приведенных в табл. 4.3 рекомендаций по включению цепей, уплотненных аппаратурой КНК-6Т, эти цепи могут включаться на кабельные коробки, поставляемые в комплекте с этой аппаратурой. Аппаратура В-2 (В-2-2) при наличии 3-5 систем должна размещаться на напольных стативах (СТ-5). Эти стативы имеют плату ввода, коммутации и защиты (ВКЗ). Если число систем В-2 (В-2-2) невелико (1-2), то эта аппаратура должна размещаться на настенных стативах (СТН-2), имеющих платы защиты на две цепи.

Таблица 4.2

Количество абонентских линий, включаемых в ВКУ или кросс

Тип АТС, на которой используется ВКУ или кросс

Тип конструкции

ВКУ 100 абонентских линий

ОС и УС типа АТС К-50/200

Настенный шкаф

ВКУ 375 абонентских линий

АТС К-100/2000

Шкаф-статив

Кросс 3-рядный 3(150 × 2)

»

Каркас напольный

Кросс 4-рядный 4(150 × 2)

»

»

Кросс 5ядный 5(150 × 2)

»

»

Кросс абонентский на 400 линий (ВНР)

АТС К-100/2000 (ВНР)

»

Цепи, уплотняемые аппаратурой ВО-12-3 (при отсутствии промежуточных станций), В-3-3С и «Кама», включаются в ВКУ сельских АТС, а уплотняемые аппаратурой ВО-3-4, КHК-12 и ИКМ-12М - непосредственно на стойки (шкафы) этой аппаратуры.

При проектировании вводов абонентской сети распайку кабелей марки ТПП большой емкости на кабели емкостью 100 × 2 следует производить горизонтальными муфтами при высоте шахты менее 3,5 м и вертикальными муфтами при высоте шахты свыше 3,5 м, а зарядку оконечных кабельных устройств выполнять кабелями ТСВ.

При проектировании ввода цепей в существующих кабелях типа ТЗ последние должны включаться или в боксы междугородного типа, или разделываться в оконечной муфте (воронке). От бокса до ВКУ монтаж выполняется кабелями ПВЧС-250 или ВЧС-160 для уплотненных цепей и ПКСВ-2 - для неуплотненных цепей.

Кабели ТПП при вводе в линейный блок (ЛБ) групповой установки ГУ 10/3 могут включаться или непосредственно на этот блок или на распределительные коробки КРТ-10. В последнем случае от коробки до ЛБ прокладывается кабель ТСВ необходимой емкости.

СОДЕРЖАНИЕ КАБЕЛЕЙ ПОД ДАВЛЕНИЕМ

На станциях емкостью от 1000 номеров должны проектироваться компрессорно-сигнальные установки (КСУ) для содержания под постоянным воздушным давлением магистральных кабелей абонентской сети и кабелей соединительных линий емкостью от 100 пар и более. При этом кабели прямого питания не содержатся под давлением, если их длина не превышает 500 м.

Выпускаемая промышленностью КСУ-М может обслуживать до 30 кабелей (10, 20, 30) емкостью не более 1200 × 2, в том числе не более трех кабелей с поврежденными оболочками. В состав КСУ-М входят три элемента: компрессорная группа, блок осушки и автоматики, распределительный статив. Для удобства обслуживания оборудование КСУ-М целесообразно располагать в отдельной комнате (или выпрямительной, на свободных площадях) смежной с шахтой или над ней. При этом должна быть обеспечена герметизация вводов воздуховодов в шахту. Распределительный статив может устанавливаться и в шахте.

Помещение, предназначенное для размещения компрессорной, должно удовлетворять требованиям НТП [10].

ЗАЩИТА ЛИНИЙ И АБОНЕНТСКИХ ПУНКТОВ ОТ ОПАСНЫХ НАПРЯЖЕНИЙ И ТОКОВ

При проектировании воздушных и кабельных линий должны приниматься меры для защиты их, а также аппаратуры связи и абонентов от вредного влияния атмосферного электричества, эл.ж.д. и ВЛ высокого напряжения.


Таблица 4.3

Допустимое количество линий, включаемых в ВКУ

Тип АТС, на которой используется ВКУ

Рекомендации по включению в ВКУ уплотненных цепей СЛ

Тип конструкции

В-2(В-2-2), В-3-3С

КНК-6Т, КНК-12

КАМА1)

Количество цепей

Номера четырехполюсников

Количество цепей

Номера четырехполюсников

Количество цепей

Номера четырехполюсников

100 абонентских

ОС АТС К-50/200

7

1-7-й

2

1 и 7-й (с экранированным монтажом)

2

1 и 7-й

Настенный шкаф

22 соединительные

УС АТС К-50/200 и ОС АТС К-100/2000

22

1-2

5-24-й

11

Любой из 22 через 1 комплект

2

1 и 7-й

»

75 соединительных

АТС К-100/2000

75

Любые

22

Любые из 75 через 1 комплект

8

1, 7, 41, 44, 56, 76, 24, 36, (33)-й

Шкаф-статив

75 соединительных (ВКУ производства ВНР)

АТС К-100/2000 (производства - ВНР)

75

»

45

20 (с экранированным монтажом) или любые 25 через 1 комплект

20

1-20-й (с экранами и экранированным монтажом)

»

6 соединительных и 3 фантомные цепи (ВКУ-2)

АТС-100/500, 100/500М

6

»

6

Любые

6

Любые

Блок навесного типа

1) При необходимости дистанционного питания НУП, разрядники в ВКУ должны быть заменены на РВ-500, РВ-1000 и т.п.


Расчеты опасных и мешающих влияний, а также защита линий от этих влияний должны производиться в соответствии с правилами [11, 12, 13].

Необслуживаемые усилительные пункты (НУП) аппаратуры уплотнения СТС, питаемые дистанционно по системе «провод - провод», должны оборудоваться одним защитным заземлением. НУП аппаратуры уплотнения B-2-2, питаемый по системе «провод - земля», должен оборудоваться двумя заземлениями - «рабочим» и «защитным». НУП (ВУС) аппаратуры ВО-12-3, питаемый по системе «провод - провод» или «провод - земля», должен оборудоваться соответственно одним или двумя указанными заземлениями. При проектировании воздушных линий на необходимых опорах должны оборудоваться молниеотводы и каскадная защита на подходах к кабельных опорам.

Заземление для НУП, опор воздушных линий, каскадная защита, а также защита подвесных кабелей и абонентских пунктов должны предусматриваться в соответствии с ГОСТ [14, 15]. Защита подземных линий из одночетверочных и многопарных кабелей должна предусматриваться в соответствии с руководством и НТП [16, 3]. Абонентские пункты с телефонными аппаратами диспетчерской связи, работающие по совмещенным линиям, должны оборудоваться такими же заземлениями, как и блокираторы.

СКРЕЩИВАНИЕ ЦЕПЕЙ

Скрещивание цепей СТС должно производиться в соответствии с действующими инструкциями 1968 и 1959 гг. [17, 18]. Инструкцией 1959 г. рекомендуется пользоваться в тех случаях, когда известно, что при скрещивании цепей по этой инструкции существующий или проектируемый профиль линии обеспечит возможность получения необходимого количества СЛ в ближайшие 10 лет.

СОВМЕСТНАЯ ПОДВЕСКА ЦЕПЕЙ СТС (ВПС) И ФИДЕРНЫХ РАДИОТРАНСЛЯЦИОННЫХ ЦЕПЕЙ

Совместная подвеска цепей СТС и фидерных радиотрансляционных цепей должна производиться в соответствии с инструкцией [19].

УПЛОТНЕНИЕ ЦЕПЕЙ

Исходные данные для проектирования аппаратуры уплотнения приведены в гл. 3 (см. 3.4).

При проектировании уплотнения линий СТС электрические расчеты каналов связи можно не делать, если принятые длины усилительных и переприемных участков укладываются в пределы допустимых отклонений для данного типа аппаратуры.

В случае необходимости электрические расчеты каналов связи выполняются с использованием следующих исходных данных:

- схемы организации связи з схемы определяется протяженность связи и количество каналов);

- типа и электрических характеристик проектируемой (существующей) линии (профиль и тип воздушной линии, тип кабельных вставок, вводов, тип кабеля кабельной линии и его электрические характеристики, протяженности линий, вставок, вводов);

- основных электрических характеристик аппаратуры уплотнения и норм, определяющих качество каналов связи;

- расчетных метеорологических условий по трассе проектируемой (существующей) воздушной линии и расчетных температур грунта на глубине прокладки кабеля.

При электрическом расчете воздушных цепей определяется рабочее затухание намечаемых усилительных и переприемных участков цепи при наивысших используемых частотах и в наиболее тяжелых метеорологических условиях и строятся диаграммы уровней, а в необходимых случаях определяется напряжение шумов в каналах [20, 21].

Полученные расчетные данные оцениваются путем сопоставления с качественными показателями для конкретного случая.

ИСПОЛЬЗОВАНИЕ ИСКУССТВЕННЫХ ЦЕПЕЙ

По искусственным (фантомным) цепям кабельных линий, уплотняемых аппаратурой КНК-6Т, КНК-12, ИКМ-12М и «Кама», может быть организована служебная связь между оконечными станциями и НУП и между НУП.

В случае необходимости вместо служебной связи по фантомным цепям кабеля, уплотняемого аппаратурой КНК-6Т, может быть организован канал вещания 2-го класса (в спектре частот 0,1 ÷ 6 кГц) с помощью аппаратуры АВСП.

Искусственные цепи используются для передачи дистанционного питания НУП.

ПЕРЕКЛЮЧЕНИЕ АБОНЕНТСКИХ УСТРОЙСТВ И СОЕДИНИТЕЛЬНЫХ ЛИНИЙ

В техно-рабочем проекте должны приводиться решения по переключению существующих абонентских устройств и соединительных линий действующих или упраздненных станций и сетей на вновь строящиеся станции и сети. Эти решения разрабатываются с учетом очередности строительства и ввода в эксплуатацию отдельных станций и отдельных направлений абонентских и межстанционных сетей.

Разработка соображений по переключению абонентских устройств и соединительных линий должна предусматривать постепенный ввод в действие отдельных направлений линейных сооружений и бесперебойную работу связей.

РАДИОРЕЛЕЙНЫЕ ЛИНИИ

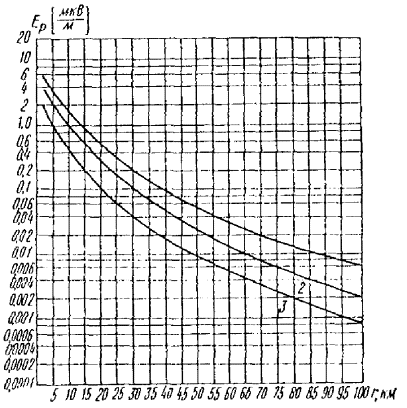

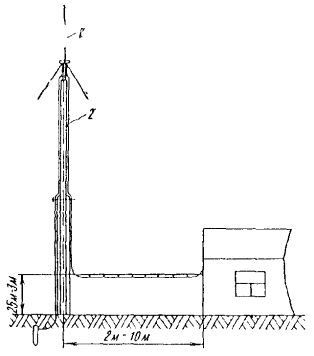

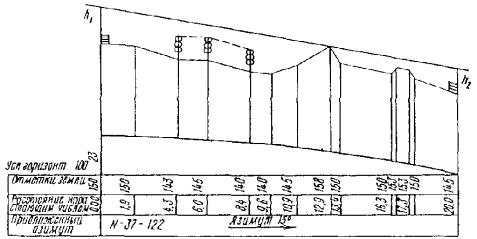

Радиорелейные линии используются в районах с вытянутой территорией, при организации связи с труднодоступными объектами (находящимися в горах, среди болот или на островах), а также при необходимости сравнительно быстрой организации связи. Радиорелейные линии используются на направлениях МСС.

Эти линии могут быть организованы с помощью аппаратуры малоканальных (МК) РРЛ типа «Контейнер», которая работает в дециметровом диапазоне частот (392-467,95 МГц) и позволяет организовать 12 высокочастотных дуплексных стволов связи. Каждый ствол обеспечивает одновременную дуплексную работу шести резервируемых или 12 нерезервируемых телефонных каналов, для чего используется аппаратура уплотнения. Аппаратура обеспечивает организацию шести высокочастотных телефонных каналов в диапазоне 4-32 кГц по однополосной четырехпроводной системе. Эффективно передаваемая полоса частот канала ТЧ 0,3-3,4 кГц. Она обеспечивает возможность вторичного уплотнения канала ТЧ для передачи сигналов многоканального тонального телеграфа, фототелеграфа и передачи данных. Для передачи сигналов управления и взаимодействия используется вынесенный сигнальный канал с частотой 3825 Гц. Спектр частот 0,3-1,8 кГц может быть использован для организации канала служебной связи и аварийной сигнализации. Каналы аппаратуры рассчитаны для использования на СТС в качестве соединительных линий между АТС, а также для организации автоматического транзита через АТС. Оборудование РРЛ «Контейнер» состоит из стационарных станций трех различных типов, из которых составляются радиорелейные линии связи (см. табл. 4.4). Станции имеют одинаковые конструктивные оформления в виде образуемых из блоков стоек.

Главная станция является обслуживаемой и располагается в помещениях. Промежуточные и оконечные станции необслуживаемые и размещаются либо в помещениях, либо в термокамерах (контейнерах) типа кабельных необслуживаемых усилительных пунктов (НУП). Промежуточные и оконечные станции включаются автоматически, по команде с главной станции.

Дальность связи по РРЛ составляет 200-300 км, при наличии пяти промежуточных станций с расстоянием между ними 35-50 км. РРЛ максимальной протяженности состоит из семи станций радиооборудования - одной главной, пяти промежуточных и одной оконечной.

В состав аппаратуры уплотнения входят оконечные станции ОР-6 и промежуточные станции с выделе
