ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

ИНТЕГРАЛЬНЫЕ ОПТОЭЛЕКТРОННЫЕ ЭЛЕМЕНТЫ ИНДИКАЦИИ

ГОСТ 2.764-86
(СТ СЭВ 5048-85)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва 1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ.
ИНТЕГРАЛЬНЫЕ ОПТОЭЛЕКТРОННЫЕ
ЭЛЕМЕНТЫ ИНДИКАЦИИ

Unified system for design documentation.
Graphic designations in electric diagrams.
Integral optoelectronic elements of indication

ГОСТ
2.764-86

(СТ СЭВ 5048-85)

Постановлением Государственного комитета СССР по стандартам от 22 апреля 1986 г. № 1023 срок введения установлен

с 01.01.87

1. Настоящий стандарт распространяется на электрические схемы, выполняемые вручную или автоматизированным способом, и устанавливает правила построения условных графических обозначений (далее - УГО) интегральных оптоэлектронных элементов индикации.

Стандарт полностью соответствует CT СЭВ 5048-85.

2. Общие правила построения УГО элементов - по ГОСТ 2.743-91.

3. В первой строке основного поля УГО указывают обозначение функции индикации: DPY. Во второй строке, при необходимости, приводят обозначение типа устройства по ГОСТ 2.708-81. Начиная с третьей строки, допускается указывать требуемую дополнительно информацию, например, принцип индикации:

LED или  - для световых излучающих диодов;

LCD или  - для жидких кристаллов.

Форма знакоместа - согласно табл. 1. Форма знакоместа может быть выражена графически или буквенно-цифровым обозначением.

При применении буквенно-цифровых обозначений сегментов формы знакоместа должно быть обеспечено соответствие между ними и буквенно-цифровыми обозначениями выводов сегментов данного типа элементов.

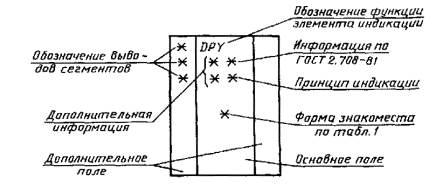

4. Информацию в основном и дополнительных полях размещают в соответствии с чертежом.

5. Для условных графических обозначений многозначных оптоэлектронных элементов индикации при наличии одинаковых элементов допускается форму знакоместа представлять только один раз. В этом случае изображение следует обозначить контуром с указанием количества одинаковых элементов.

6. Форма знакоместа должна соответствовать приведенной в табл. 1.

Таблица 1

Наименование знака

Форма знакоместа

графическая

буквенно-цифровая

1. 2-сегментный

2S

2. 4-сегментный

4S

3. 5-сегментный

5S

4. 6-сегментный

6S

5. 7-сегментный

7S

6. 9-сегментный

9S

7. 11-сегментный

11S

8. 14-сегментный

14S

9. 16-сегментный

16S

10. Десятичная точка



11. Двоеточие



12. m/n - последовательность точек для буквенно-цифровых знаков, представленных в шестнадцатеричной системе (пример 4/7 - распределение точек)

m/n S

4/7 S

13. Матрица m´n для буквенно-цифровых знаков (например, матрица 5´7)

Примечание к пунктам 12 и 13:

m - количество столбцов (С)

n - количество строк (R)



14. Специфические (температура, сопротивление)

-

-

°C

W

Примеры обозначений оптоэлектронных элементов индикации приведены в табл. 2.

Таблица 2

Наименование

Обозначение

1. 7-сегментный люминесцентный индикатор с общим катодным (КА) или анодным (AN) выводом с изображением десятичной точки для индикации цифры

2. 4-сегментный люминесцентный индикатор с общим катодным (КА) или анодным (AN) выводом для индикации плюса, минуса или цифры 1

3. 5-сегментный люминесцентный индикатор с раздельным катодным (КА) или анодным (AN) выводами с изображением десятичной точки для индикации плюса, минуса и (или) цифры 1

4. Индикатор люминесцентный для индикации плюса, минуса и (или) цифры 1 на первом месте и для индикации цифры на втором месте с изображением десятичной точки и общим катодным (КА) или анодным (AN) выводом в каждом случае

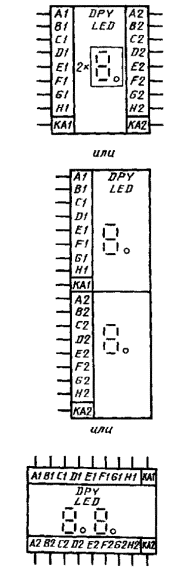

5. Люминесцентный индикатор для индикации двух цифр с десятичными точками и общим катодным (КА) или анодным (AN) выводом в каждом случае

6. Люминесцентный индикатор для индикации девяти цифр с изображением десятичной точки в каждом случае с раздельными катодными (КА) и анодными (AN) выводами с управлением в режиме временного уплотнения

7. Люминесцентный индикатор с матрицей 5´7 для индикации четырех буквенно-цифровых знаков при помощи четырех интегральных схем, работающих в режиме временного уплотнения (обозначение строк - R, столбцов - С, входов управляющих импульсов - D)

8. Люминесцентный индикатор с 16 сегментами для индикации буквенно-цифровых знаков с общим катодным (КА) или анодным (AN) выводом.

Примечание к пп. 2-6, 8. В примерах приведены только случаи раздельных катодных выводов (КА)

9. 7-сегментный индикатор на основе жидких кристаллов с изображением десятичной точки для индикации цифры и специальных знаков с общим выводом или с выводом противоположного электрода (ВР)

10. 7-сегментный индикатор на основе жидких кристаллов с изображением двух цифр с десятичными точками, а также специальных знаков с раздельными выводами противоположных электродов

11. 16-сегментный индикатор на основе жидких кристаллов для индикации буквенно-цифрового знака с общим выводом противоположного электрода
