ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

ПОЖАРНЫЕ МАШИНЫ И ОБОРУДОВАНИЕ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ

ГОСТ 12.1.114-82

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Министерством внутренних дел СССР

ИСПОЛНИТЕЛИ

М. С. Васильев; В. А. Турбин; В. В. Пивоваров

ВНЕСЕН Министерством внутренних дел СССР

Зам. министра Н. Д. Рожков

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 6 апреля 1982 г. № 1435

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Система стандартов безопасности труда

ПОЖАРНЫЕ МАШИНЫ И ОБОРУДОВАНИЕ

Обозначения условные графические

Occupation safety standards system. Fire engines and fire equipment. Graphical conventional signs

ГОСТ

12.1.184-82

Взамен

ГОСТ 22026-76

Постановлением Государственного комитета СССР по стандартам от 6 апреля 1982 г. № 1435 срок введения установлен

с 01.01.1983 г.

1. Настоящий стандарт устанавливает условные графические обозначения (символы) пожарной техники, применяемые при выполнении учебных и оперативных планов пожаротушения, иллюстративного материала к описаниям пожаров.

(Измененная редакция, Изм. № 1).

2. Символы должны быть выполнены с соблюдением соотношений, установленных настоящим стандартом. Размеры символов стандарт не устанавливает.

3. В пределах одного плана (иллюстрации) размеры одноименных символов должны быть одинаковыми.

4. (Исключен, Изм. № 1).

5. Изображение и размещение символов на планах (масштаб, степень конкретизации, пространственная ориентация и др.) должны определяться, исходя из условий удобства и быстроты их визуального восприятия.

6. (Исключен, Изм. № 1).

7. На планах и иллюстрациях можно использовать базовые и конкретизованные символы.

8. (Измененная редакция, Изм. № 1).

Для более полной технической характеристики обозначаемого объекта или его состояния допускается:

строить многофигурные композиции с использованием не более трех исходных символов;

применять буквенные, цифровые или буквенно-цифровые обозначения с расположением их внутри или около символа с правой стороны или над ним.

9. Для буквенно-цифровых обозначений следует применять прописные буквы русского алфавита и арабские цифры, которые в пределах одного плана (иллюстрации) должны быть выполнены шрифтом одного размера по ГОСТ 2.304-81.

(Измененная редакция, Изм. № 1).

10. Символы пожарной техники узкоотраслевого назначения (лесопожарная техника и пр.) следует разрабатывать с соблюдением требований настоящего стандарта и с учетом отраслевой нормативно-технической документации.

11. На планах пожаротушения стандартизованные символы, как правило, не поясняют.

(Измененная редакция, Изм. № 1).

12. Нестандартизованные символы, а также символы, построенные на основе или с использованием нестандартизованных графических, буквенных и/или цифровых обозначений, поясняют в примечаниях или приложениях к планам.

13. (Исключен, Изм. № 1).

14. Условные графические обозначения, установленные в стандартах ЕСКД и используемые для обозначения объектов пожарной техники, приведены в справочном приложении 2.

15. Для указания на планах (иллюстрациях) обозначений, служащих знаками обстановки (топографические знаки на местности, обозначения объектов строительства, транспорта и пр.), следует использовать стандарты, приведенные в справочном приложении 3.

16. Примеры выполнения планов пожаротушения приведены в справочном приложении 4.

(Измененная редакция, Изм. № 1).

17. Базовые символы пожарной техники и примеры построения символов, конкретизованных по отдельным показателям (свойствам), приведены в табл. 1.

Таблица 1

Наименование объекта

Базовый символ

Конкретизованный символ (примеры)

1. Пожарные машины

1.1. Автомобиль пожарный (общее обозначение)

-

1.2. Автоцистерна пожарная

-

1.3. Автонасос пожарный

-

1.4. Автомобиль пожарный насосно-рукавной

-

1.5. Станция автонасосная пожарная

-

1.6. Автомобиль дымоудаления пожарный

-

1.7. Автомобиль - передвижной лафетный ствол

-

1.8. Автомобиль пожарный (автоцистерна, автонасос) со стационарным лафетным стволом

-

1.9. Автолестница пожарная

-

1.10. Автоподъемник пожарный:





коленчатый

-

телескопический

-

1.11. Автомобиль пожарный пенного тушения

-

1.12. Автомобиль пожарный комбинированного (пено-порошкового) тушения

-

1.13. Автолаборатория пожарная

-

1.14. Машина пожарная на гусеничном ходу

-

1.15. Судно пожарное

-

1.16. Катер пожарный

-

Примечание. С целью пространственной ориентации символа судна (катера, корабля и пр.) часть его контура, соответствующего положению носа судна, следует показывать утолщенной линией.





1.17. Самолет пожарный

-

1.18. Вертолет пожарный

-

1.19. Поезд пожарный

-

1.20. Мотопомпа пожарная:





переносная

-

прицепная

-

1.21. Прицеп пожарный

-

1.22. Прицеп пожарный порошковый

-

Примечание. Обозначение машин, приспособленных или привлеченных для ликвидации пожара, допускается выполнять с помощью базового символа и продольной полосы красного цвета





2. Пожарное оборудование

2.1. Рукав пожарный:





напорный

-

всасывающий

-

2.2. Рукав пожарный напорный, усложненный:





в скатку

-

в «гармошку»

-

Примечание. Диаметр условного прохода рукавов в миллиметрах указывают в соответствии с требованиями пп. 8, 9





2.3. Водосборник рукавный

См. приложение 2

-

2.4. Разветвление рукавное

То же

-

2.5. Катушка рукавная:





переносная

-

передвижная

-

2.6. Мостик рукавный

-

2.7. Головка соединительная пожарная

См. приложение 2

-

2.8. Гидроэлеватор пожарный

То же

-

2.9. Пеносмеситель пожарный

-

2.10. Колонка пожарная

-

2.11. (Исключен, Изм. № 1).





2.12. Кран пожарный

См. приложение 2

-

2.13. Ствол пожарный ручной: (общее обозначение)



с условным проходом Dу 50 мм

-

с условным проходом Dу 70 мм

-

для формирования распыленной водяной струн (ствол-распылитель)

-

для формирования пены средней кратности

-

Примечание. Если к пожарному рукаву присоединяется ручной водяной пожарный ствол соответствующей величины расхода, допускается не указывать обозначение его условного прохода. Если пожарный ствол по величине расхода не соответствует рукаву, обозначения условных проходов рукава и ствола на планах пожаротушения обязательны.





2.14. Ствол пожарный лафетный:





переносный

-

стационарный

-

возимый

-

2.15. Подъемник-пенослив

-

2.16. Насос шестеренный

См. приложение 2

-

3. Спасательные пожарные устройства

3.1. Лестница-палка

-

3.2. Лестница-штурмовка

-

3.3. Лестница пожарная выдвижная

-

3.4. Дымосос пожарный:





переносный

-

прицепной

-

(Разделы 4-8 исключены. Изм. № 1).

Примечания:

1. Если в одном и том же месте установлено несколько изделий пожарной техники одного наименования, то их обозначение на плане (иллюстрации) допускается выполнять одним символом с цифрой, обозначающей количество таких изделий, проставленной слева от символа, например:

(Измененная редакция, Изм. № 1).

18, 19 (Исключены, Изм. № 1).

20. Буквенные обозначения, используемые при построении символов пожарных машин, приведены в табл. 4.

Таблица 4

Наименование объекта

Обозначение

Автолаборатория пожарная

ЛБ

Автомобиль аэродромный пожарный

А

Автомобиль водозащитный пожарный

ВЗ

Автомобиль газоводяного тушения пожарный

ГВТ

Автомобиль газодымозащитной службы пожарный

ГДЗ

Автомобиль рукавный пожарный

РВ

Автомобиль связи и освещения пожарный

СО

Автомобиль технической службы пожарный

Т

Автомобиль штабной пожарный

Ш

Катер пожарный

К

Корабль пожарный

КР

ПРИЛОЖЕНИЕ 1
Справочное

Символы огнетушащих средств, используемые при построении конкретизованных символов пожарной техники (по ГОСТ 28130-89)

Наименование средства

Символ

Вода

Пена или пенный раствор

Вода с добавками*

ВС-порошок**

АВС-порошок**

Прочий порошок*

Хладон

Двуокись углерода (СО2)

Водяной пар

Газы прочие*

___________

* Определяют в обозначениях к плану.

** Обозначение в соответствии с требованием ГОСТ 27331-87.

Обозначение кратности растворов огнетушащих средств

Наименование средства и его состояние

Символ

Компактная водяная струя

Распыленная водяная струя

Тонкораспыленная водяная струя

Пена низкой кратности*

Пена средней кратности

Пена высокой кратности

___________

* Под кратностью пены понимают отношение объема получаемой пены к объему исходного раствора. Пену с кратностью до 20 относят к низкократной, а кратностью от 20 до 200 - к среднекратной, с кратностью свыше 200 - к высокократной.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2
Справочное

Условные графические обозначения, установленные в стандартах и используемые для обозначения объектов пожарной техники

Наименование объекта полярной техники

Наименование объекта н обозначение стандарта

Условное графическое обозначение

Водосборник рукавный

Тройник ГОСТ 2.784-70

Гидроэлеватор пожарный

Насос струйный (эжектор, инжектор, элеватор водоструйный и пароструйным). Общее обозначение. ГОСТ 2.782-68

Кран пожарный

Клапан ГОСТ 28130-89

Насос шестеренный

Насос шестеренный. ГОСТ 2 782-68

Разветвление рукавное

Разветвитель, коллектор, гребенка. ГОСТ 2.784-70 (обозначения элементов изображают в соответствии с их действительной конфигурацией)

Головка соединительная пожарная

Быстроразъемное соединение в соединенном положении без запорного элемента. ГОСТ 2.784-70

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 3
Справочное

ПЕРЕЧЕНЬ
условных обозначений, которые следует учитывать при выполнении планов пожаротушения и пожарной защиты

Наименование объекта

Обозначение стандарта

Антенны

ГОСТ 2.755-68

Устройства связи

ГОСТ 2.737-68

Аппараты, коммутатор и станции телефонные

ГОСТ 2.739-68

Трубопроводы санитарно-технических систем

ГОСТ 21.106-78

Элементы зданий, сооружений и конструкций

ГОСТ 21.107-78

Территории различного назначения: зеленые насаждения (деревья, кустарники, газоны), производственные и складские площадки, здания, сооружения, автостоянки, автомобильные и железные дороги, трамвайные пути, переезды, мосты, виадуки, путепроводы, пешеходные улицы, площади, аллеи, переходы, ограждения, вышки, мачты, семафоры, водоемы

ГОСТ 21.108-78

Светофоры, дорожные знаки

ГОСТ 23545-79

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 4
Справочное

ПРИМЕР ВЫПОЛНЕНИЯ ПЛАНА

(Измененная редакция, Изм. № 1).

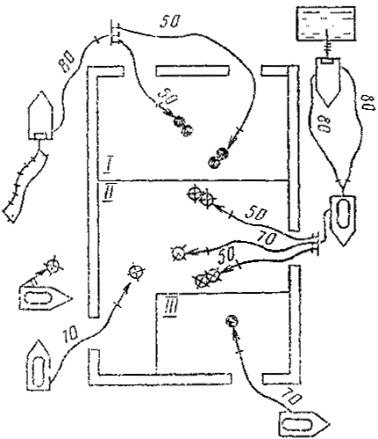

Размещение сил и средств на плане пожаротушения склада

I - тушение пеной средней кратности, подаваемой двумя ручными пожарными стволами; II - тушение распыленной струёй, подаваемой двумя ручными пожарными стволами Dу 50 мм и компактной струёй, подаваемой двумя ручными пожарными стволами Dу 70 мм; III - тушение пеной низкой кратности, подаваемой ручным пожарным стволом
