ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ГИЛЬЗЫ ТЕРМОМЕТРИЧЕСКИЕ
С ВНУТРЕННЕЙ РЕЗЬБОЙ



РАЗМЕРЫ



ГОСТ 28537-90
(СТ СЭВ 6690-89)





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГИЛЬЗЫ ТЕРМОМЕТРИЧЕСКИЕ
С ВНУТРЕННЕЙ РЕЗЬБОЙ

Размеры

Thermowells with female thread. Dimensions



ГОСТ
28537-90

(СТ СЭВ 6690-89)

Дата введения 01.01.91



Настоящий стандарт распространяется на термометрические гильзы с внутренней резьбой (далее - гильзы) для крепления стеклянных, биметаллических, манометрических термометров, термоэлектрических преобразователей и термопреобразователей сопротивления, предназначенные для монтажа в сосуды под давлением, паровые котлы, трубопроводы или другие объекты.

1. Размеры цилиндрических гильз должны соответствовать указанным на черт. 1 и табл. 1.

2. Размеры конических гильз должны соответствовать указанным на черт. 2 и табл. 2.

Гильзы предназначены для повышенных динамических нагрузок и имеют лучшие термодинамические свойства.



Цилиндрические гильзы

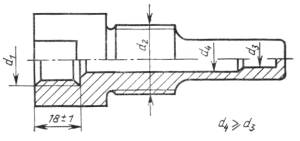

а) Резьбовые

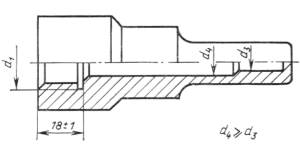

б) Приварные

d1 - присоединительная резьба для термометра или термопреобразователя; d2 - присоединительная резьба гильзы; d3 - внутренний диаметр гильзы

Черт. 1



Таблица 1

мм

d1

d2

d3 для диаметров стержней термометров или термопреобразователей

стеклянных от 7,5 до 8,5

биметаллических от 8,0 до 12,0

манометрических от 12,0 до 20,0

сопротивления и термоэлектрических от 3,0 до 10,0

М14´1,5;











М18´1,5;

М20´1,5





13,0; 16,0;

3,5*; 4,0; 5,0*;

М20´1,5

G 1/2);

9,0

9,0; 13,0

18,0; 22,0

5,5; 6,5*; 7,0;

(G 1/2);

М27´2







9,0; 11,6

М24´1,5;

(G 3/4);









М27´2

М33´2









G 3/4)

(G 1)











* Применяется для улучшения термометрических свойств гильзы.



Примечания:

1. Размеры, указанные в скобках, применять не рекомендуется.

2. Предельные отклонения диаметра d3 устанавливаются рабочими чертежами, утвержденными в установленном порядке.



Конические гильзы

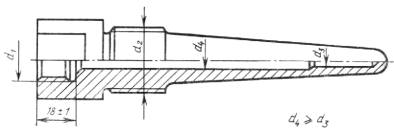

а) Резьбовые

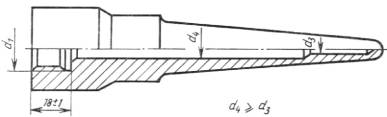

б) Приварные

d1 - присоединительная резьба для термометра или термопреобразователя; d2 - присоединительная резьба гильзы; d3 - внутренний диаметр гильзы

Черт. 2



Таблица 2

мм

d1

d2

d3 для диаметров стержней термометров или термопреобразователей от 3,0 до 10,0

М18´1,5;

М20´1,5

3,25; 4,75; 6,25; 8,30;

М20´1,5

(G 1/2);

9,75; 10,5

(G 1/2)

М27´2





(G 3/4)





М33´2





(G 1)





Примечания:

1. Размеры, указанные в скобках, применять не рекомендуется.

2. Предельные отклонения диаметра d3 устанавливаются рабочими чертежами, установленными в установленном порядке.



ПРИЛОЖЕНИЕ

Справочное



ПОЯСНЕНИЯ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ



Термометрическая гильза

- составная часть технологического устройства, отделяющего термометр или термопреобразователь от измеряемого вещества, защищающая термопреобразователь от его действия и обеспечивающая монтаж.

Примечание. Термометрические гильзы могут поставляться в качестве составных частей термопреобразователей.

Термометр

- средство для измерения температуры.

Термопреобразователь

- самостоятельная конструкционная часть термометра, содержащая чувствительный элемент.

Чувствительный элемент термопреобразователя или термометра

- основная функциональная часть термометра или преобразователя, преобразующая температуру в измеряемом месте в подвергающиеся оценке данные (например, в электрическое сопротивление, термоэлектрическое напряжение, объем, давление, длину и т.п.)



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ВНЕСЕН Министерством электротехнической промышленности и приборостроения СССР

2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.04.90 № 1027 стандарт Совета Экономической Взаимопомощи СТ СЭВ 6690-89 "Средства измерения и управления технологическими процессами. Гильзы термометрические с внутренней резьбой. Основные размеры" введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.91

3. Срок проверки - 1997 г., периодичность проверки - 5 лет

4. ВВЕДЕН ВПЕРВЫЕ
