ГОСТ Р 50779.71-99
(ИСО 2859.1-89)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Статистические методы

ПРОЦЕДУРЫ ВЫБОРОЧНОГО КОНТРОЛЯ ПО АЛЬТЕРНАТИВНОМУ ПРИЗНАКУ

Часть 1

Планы выборочного контроля последовательных партий на основе приемлемого уровня качества AQL

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 125 «Статистические методы в управлении качеством продукции»

АО «Научно-исследовательский центр контроля и диагностики технических систем» (АО «НИЦ КД»)

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 23 декабря 1999 г. № 687-ст

3 Разделы настоящего стандарта, за исключением введения и приложения А, представляют собой аутентичный текст международного стандарта ИСО 2859.1-89 «Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля на основе приемлемого уровня качества AQL для контроля последовательных партий»

4 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

Введение. 2

1 Область применения. 2

2 Нормативные ссылки. 3

3 Термины и определения. 3

4 Виды несоответствий. 4

5 Приемлемый уровень качества. 5

6 Представление продукции на выборочный контроль. 5

7 Приемка и отклонение партий. 5

8 Отбор выборок. 6

9 Нормальный, усиленный и ослабленный контроль. 6

10 Планы выборочного контроля. 8

11 Определение приемлемости. 9

12 Дополнительная информация. 10

Таблица I - Коды объема выборки. 12

Таблицы II-А - II-С - Одноступенчатые выборочные планы.. 12

Таблицы III-А - III-С - Двухступенчатые выборочные планы.. 13

Таблицы IV-А - IV-С - Многоступенчатые выборочные планы.. 15

Таблицы V-A - V-B - Аппроксимированные пределы среднего выходного уровня качества. 21

Таблицы VI-А - VI-B - Предельное качество для приемки 10% партий. 22

Таблицы VII-А - VII-В - Предельное качество для приемки 5% партий. 23

Таблица VIII - Предельные числа для ослабленного контроля. 23

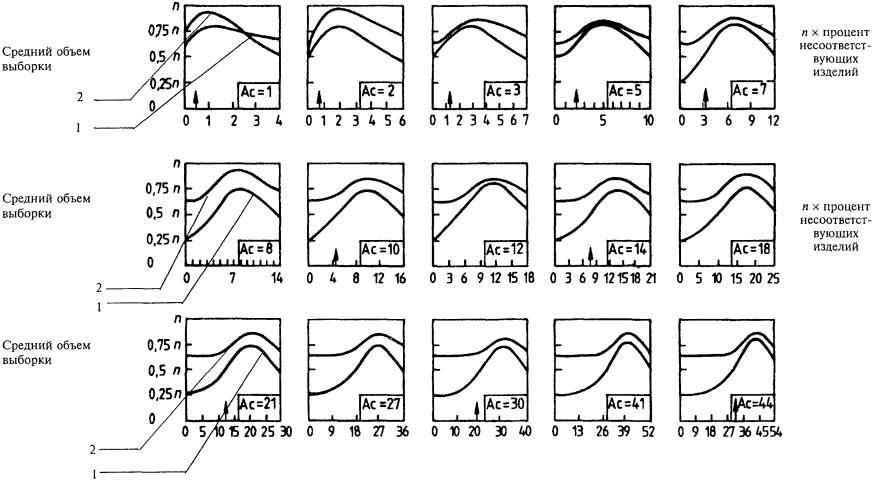

Таблица IX - Кривые средних объемов выборки для двух- и многоступенчатых планов контроля (для нормального и усиленного контроля) 24

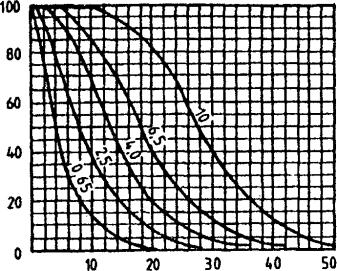

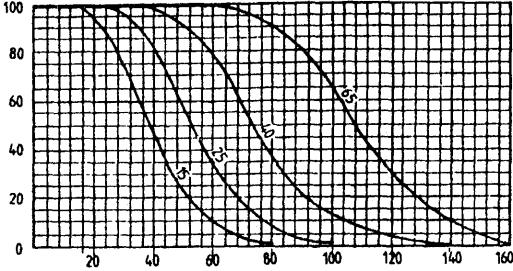

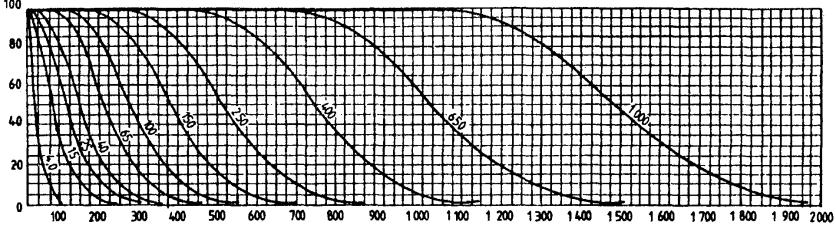

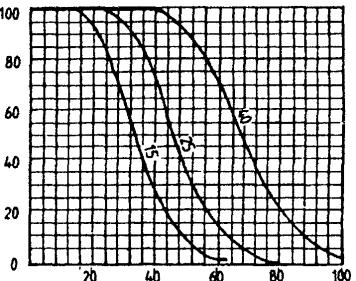

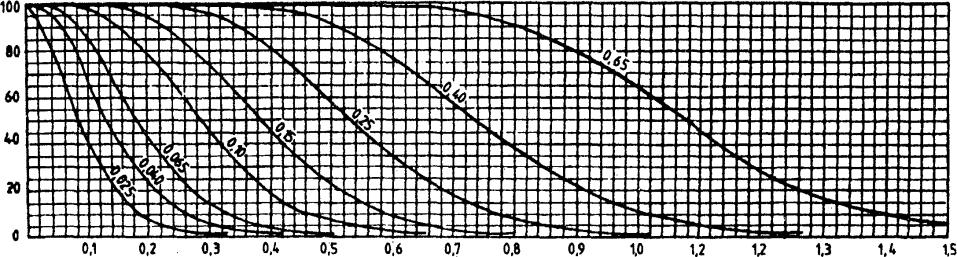

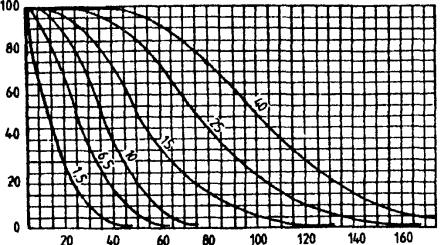

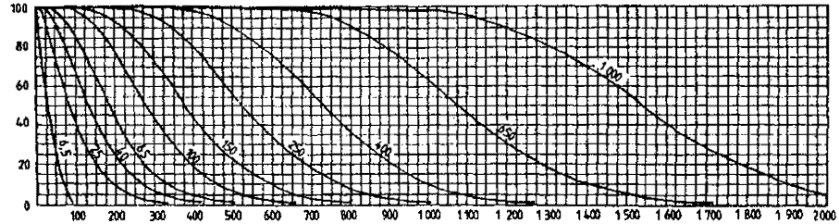

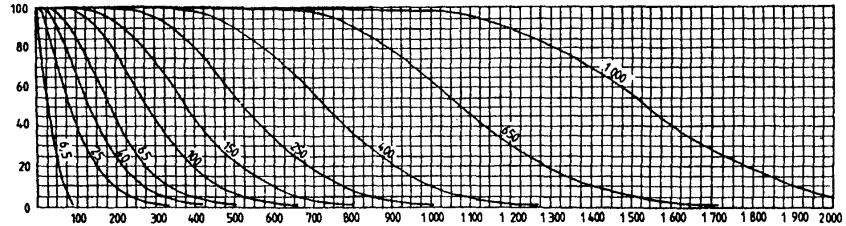

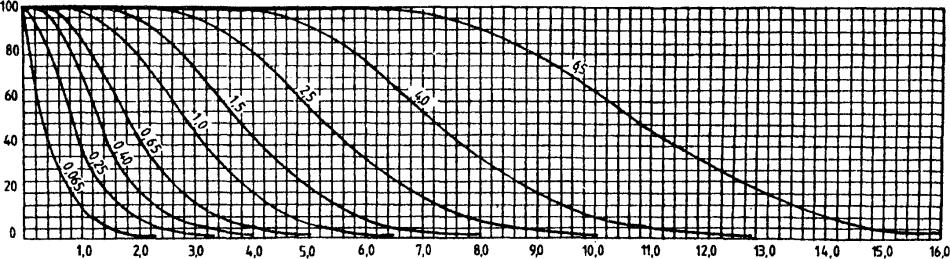

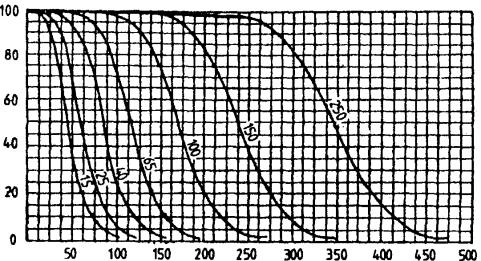

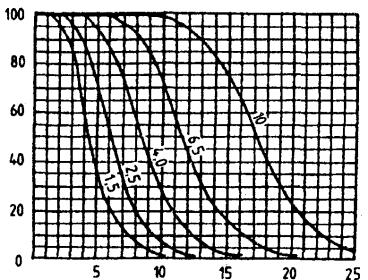

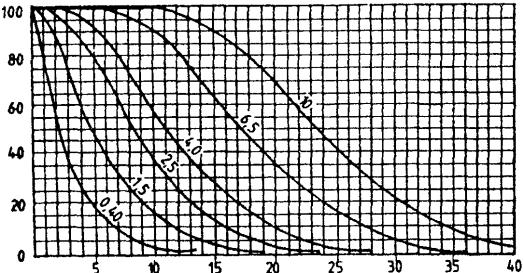

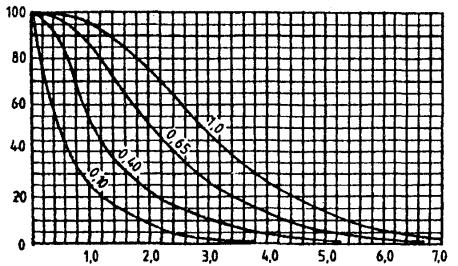

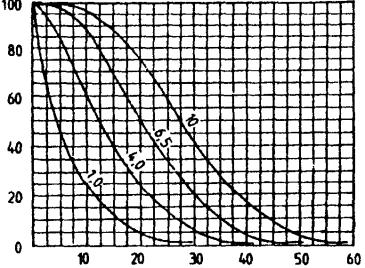

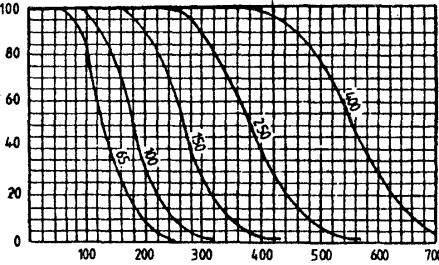

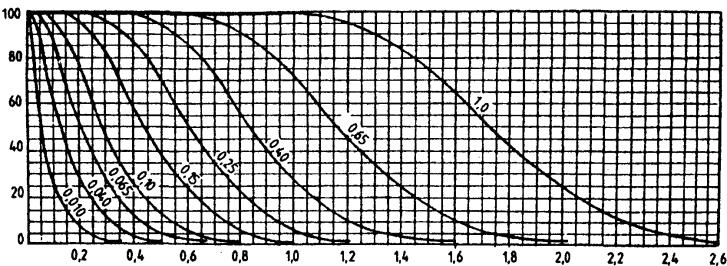

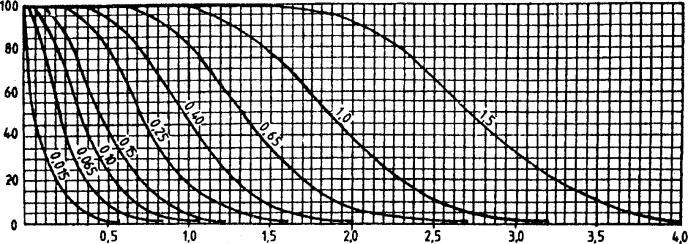

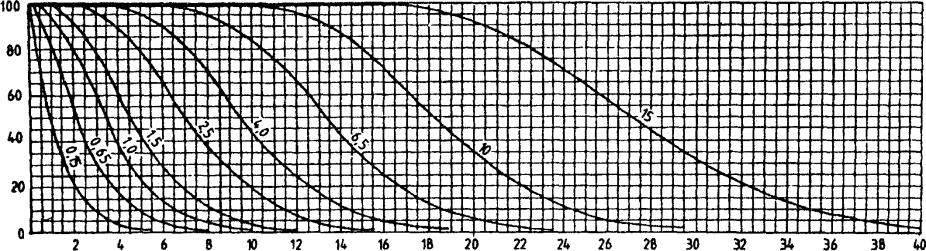

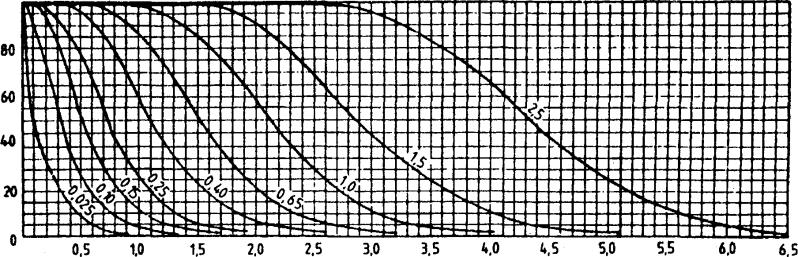

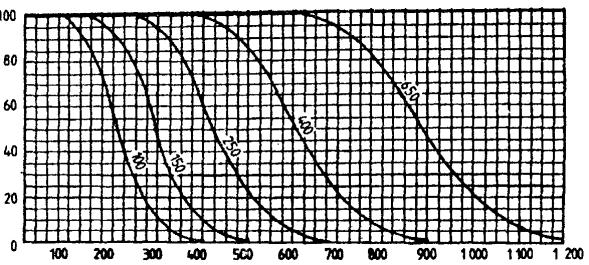

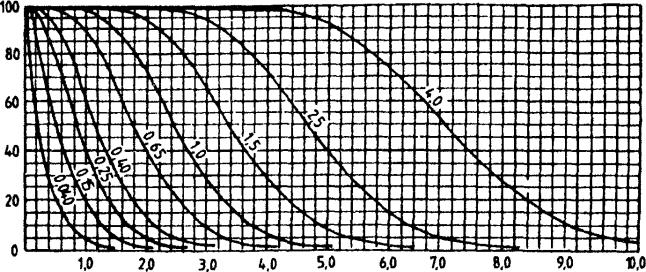

Таблицы Х-А - X-S- Оперативные характеристики и выборочные планы для различных кодов объема выборки. 24

ПРИЛОЖЕНИЕ А Взаимосвязь настоящего стандарта с ГОСТ Р 50779.30 и ГОСТ Р 50779.52. 46

Введение

Настоящий стандарт устанавливает систему выборочного контроля по альтернативному признаку на основе объема партии, уровней контроля и приемлемого уровня качества (AQL), а также планы и схемы контроля для штучной продукции.

Стандарт содержит одно-, двух- и многоступенчатые планы выборочного контроля на основе процента несоответствующих единиц продукции или числа несоответствий на 100 единиц.

Данные планы выборочного контроля предназначены для контроля последовательности партий, достаточной для применения правил переключения при необходимости на нормальный, ослабленный или усиленный контроль.

Эти планы обеспечивают:

автоматическую защиту потребителя в случаях обнаружения снижения качества через переключение на усиленный контроль или прекращение контроля;

снижение затрат на контроль при достижении стабильного уровня качества через переключение на ослабленный контроль.

Выборочные планы по альтернативному признаку распространяются на контроль готовой продукции (комплектующих, материалов, операций обслуживания, данных или записей, административных процедур и т.д.).

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Статистические методы

ПРОЦЕДУРЫ ВЫБОРОЧНОГО КОНТРОЛЯ ПО АЛЬТЕРНАТИВНОМУ ПРИЗНАКУ

Часть 1

Планы выборочного контроля последовательных партий на основе приемлемого уровня качества AQL

Statistical methods. Sampling procedures for inspection by attributes.
Part 1. Sampling plans indexed by acceptable quality level (AQL) for lot-by-lot inspection

Дата введения 2000-07-01

1 Область применения

Настоящий стандарт устанавливает планы и процедуры выборочного контроля по альтернативному признаку для штучной продукции на основе приемлемого уровня качества (AQL).

Цель стандарта - способствовать влиянию на поставщика экономически и психологически путем возможного отклонения партий, а также способствовать поддержанию среднего уровня качества процесса на уровне установленного приемлемого уровня качества AQL, обеспечивая одновременно выбранную верхнюю границу риска потребителя (риска приемки партий с низким качеством).

Стандарт не устанавливает процедуры оценки качества партий или их расслоения.

Выборочные планы распространяются на контроль (но не ограничиваются контролем):

- готовой продукции;

- комплектующих и сырья;

- операций;

- материалов в процессе производства;

- поставок на складе;

- операций обслуживания;

- данных или записей;

- административных процедур.

Данные планы контроля предназначены главным образом для контроля последовательности партий, достаточной для применения правил переключения, обеспечивающих:

- автоматическую защиту потребителя в случаях обнаружения снижения качества (с помощью переключения на усиленный контроль или прекращения контроля);

- стимул к снижению затрат на контроль (по распоряжению уполномоченного органа) при достижении стабильного уровня качества (с помощью переключения на ослабленный контроль).

Данные планы могут быть использованы также для контроля отдельных партий, но в этом случае контролирующей стороне рекомендуется рассмотреть кривые оперативных характеристик для того, чтобы найти план, обеспечивающий необходимый уровень защиты потребителя по 12.6. В таких случаях рекомендуется также пользоваться планами выборочного контроля на основе предельного уровня качества LQ по ГОСТ Р 50779.72.

2 Нормативные ссылки

ГОСТ Р 50779.11-2000 Статистика. Словарь и условные обозначения. Часть 2. Статистическое управление качеством.

ГОСТ Р 50779,72-99 (ИСО 2859-2-85) Процедуры выборочного контроля по альтернативному признаку. Часть 2. Планы выборочного контроля отдельных партий на основе предельного уровня качества LQ.

3 Термины и определения

В настоящем стандарте использованы термины и определения, соответствующие ГОСТ Р 50779.11.

3.1 дефект: Отклонение показателя качества, приводящее к тому, что продукция, процесс или услуга не удовлетворяют предполагаемым потребительским требованиям.

3.2 несоответствие: Отклонение показателя качества, приводящее к невыполнению продукцией, процессом или услугой установленного требования. По степени значимости выделяют следующие классы несоответствий:

- А - несоответствия, представляющие наибольшую значимость для продукции или услуг. При выборочном приемочном контроле этот тип несоответствий имеет небольшие значения AQL;

- В - несоответствия, представляющие меньшую значимость. Для них устанавливают значения приемлемого уровня качества AQL больше, чем для несоответствий первого вида, и меньше, чем для третьего класса, если такой имеется, например С, и т.д.

Примечания

1 Термин «дефект» используют для несоответствий, которые приводят к тому, что продукция или услуга не соответствует требованиям при их предполагаемом использовании.

2 Следует иметь в виду, что при увеличении количества показателей качества и классов несоответствий, как правило, снижается общая вероятность приемки продукции.

3 Количество несоответствий, их отнесение к тому или иному классу и выбор приемлемого уровня качества по каждому из них должны быть адекватны требованиям к качеству в каждой конкретной ситуации.

3.3 несоответствующая единица продукции: Единица продукции или услуга, содержащая, по крайней мере, одно несоответствие. Несоответствующие единицы продукции в зависимости от их значимости подразделяют на следующие классы:

- А - единица продукции, содержащая одно или более несоответствий типа А, может также содержать несоответствия типа В и (или) типа С.

- В - единица продукции, содержащая одно или несколько несоответствий типа В, может содержать несоответствия типа С, но не имеет несоответствий типа А.

3.4 процент несоответствующих единиц продукции: Отношение числа несоответствующих единиц продукции к общему числу единиц продукции, умноженное на 100

процент несоответствующих единиц продукции

=

число несоответствующих единиц продукции

´100

общее число единиц продукции

Примечание - Выборочные планы контроля по альтернативному признаку рассчитаны для процента или доли единиц продукции в партии, которые имеют отклонение от требований или несколько таких отклонений. В данном стандарте применяют термины «процент несоответствующих единиц продукции» (3.4) или «число несоответствий на 100 единиц» (3.5), поскольку они наиболее широко используются в качестве критериев выборочного контроля.

3.5 число несоответствий на 100 единиц продукции: Произведение частного от деления числа несоответствий на общее число единиц продукции и 100, а именно:

число несоответствий на 100 единиц продукции

=

число несоответствий

´100

общее число единиц продукции

3.6 приемлемый уровень качества (ALQ): При рассмотрении непрерывной последовательности партий уровень качества, который является границей удовлетворительного среднего уровня качества процесса (раздел 5).

3.7 план выборочного контроля (выборочный план): Определенный план контроля, который устанавливает число единиц продукции из каждой партии, подлежащее контролю (объем выборки или объемы серий выборок) и необходимые критерии приемлемости партии (приемочные и браковочные числа).

Примечание - Следует различать термины «план выборочного контроля» (3.7), «схема выборочного контроля» (3.8) и «система выборочного контроля» (3.9).

3.8 схема выборочного контроля (выборочная схема): Сочетание выборочных планов контроля и правил переключения (9.3).

3.9 система выборочного контроля (выборочная система): Совокупность выборочных планов или схем с учетом объемов партий, уровней контроля и приемлемого уровня качества AQL. Выборочная система для планов контроля на основе предельного качества LQ приведена в ГОСТ Р 50779.72.

3.10 уполномоченная сторона: Общий термин, используемый для обозначения контролирующего органа, независимо от того, относится он к первой, второй или третьей стороне.

Примечания

1 Уполномоченной стороной может быть:

- отдел качества организации-поставщика (первая сторона);

- подразделение по поставкам и закупкам (вторая сторона);

- независимая организация по проверке или сертификации (третья сторона);

- любая из перечисленных сторон, которая выполняет соответствующую функцию, установленную в соглашении между двумя сторонами, например между поставщиком и потребителем.

2 Ответственность и функции уполномоченной стороны установлены в 5.2, 6.2, разделе 7, 9.1, 9.3.3, 9.4, 10.3.

3.11 контроль (проверка): Измерение, обследование, испытание, калибровка и другие действия по сравнению единицы продукции (3.14) с установленными требованиями.

3.12 контроль при первом предъявлении: Контроль качества впервые предъявленной партии продукции в отличие от контроля партии продукции, повторно поступившей на контроль после отклонения.

3.13 контроль качества по альтернативному признаку: Контроль, с помощью которого каждую единицу продукции классифицируют только как соответствующую или несоответствующую или подсчитывают число несоответствий в каждой единице продукции в связи с установленным требованием или группой требований.

3.14 единица продукции: Часть продукции, отнесенная к соответствующим или несоответствующим, для подсчета числа несоответствий в ней.

Примечание - К единице продукции относят одно или несколько изделий, длительность, область действия, операцию или объем, компонент конечной продукции или конечную продукцию. Единица продукции может быть единицей закупки, поставки, производства, отгрузки или др.

3.15 партия продукции: Совокупность единиц продукции, из которых отбирают выборку и проводят контроль в соответствии с критерием приемки.

Примечание - В некоторых случаях применяют термин «производственная партия».

3.16 объем партии: Число единиц продукции в партии.

3.17 выборка (проба): Выборка из партии по случайному признаку, состоящая из одной или более единиц продукции независимо от их качества. Число единиц продукции в выборке соответствует объему выборки.

3.18 предельное качество (LQ): Для отдельной партии - это уровень качества, которому соответствует низкая вероятность приемки.

Примечание - Для конкретной выборочной системы (ГОСТ Р 50779.72) вероятность приемки будет в определенном диапазоне значений.

4 Виды несоответствий

Уровень несоответствий должен выражаться либо процентом несоответствующих единиц продукции (3.4), либо числом несоответствий на 100 единиц продукции (3.5) при условии, что несоответствия появляются случайным образом и статистически независимы. Если есть основания считать, что одно несоответствие может быть вызвано теми же причинами, что и другие, предпочтительнее рассматривать единицы продукции как соответствующие или несоответствующие и не рассматривать отдельные несоответствия.

5 Приемлемый уровень качества

5.1 Основы для применения

Основой для выбора планов и схем контроля являются AQL и код объема выборки.

Назначение AQL для отдельного несоответствия или группы несоответствий означает, что выборочная схема будет принимать большинство предъявленных партий, если уровень несоответствий в этих партиях не превышает заданное значение AQL. Таким образом, AQL обозначает процент несоответствующих единиц продукции (или число несоответствий на 100 единиц продукции), который будет приниматься в большинстве случаев выборочной схемой. Для каждого значения установленного AQL планы подобраны таким образом, что вероятность приемки, как правило, для больших объемов выборок выше, чем для малых объемов.

AQL является параметром схемы выборочного контроля. Следует различать этот параметр и средний уровень процесса. Средний уровень процесса соответствует оперативному уровню производственного процесса. Чтобы не допустить излишних отклонений партий, предполагают, что средний уровень процесса будет меньше или равен AQL.

Следует особо отметить, что назначение AQL не означает, что поставщик имеет право преднамеренно поставлять несоответствующие единицы продукции.

5.2 Назначение AQL

AQL должен быть оговорен в контракте или назначен уполномоченной стороной или по согласованию с ней. Различные значения AQL могут быть назначены для групп несоответствий, рассматриваемых совместно, или для несоответствий отдельных видов. Отнесение их к классам (3.2) должно соответствовать требованиям к качеству в каждой конкретной ситуации. Кроме назначения для группы несоответствий, AQL можно назначать для отдельных несоответствий или подгрупп внутри этой группы.

Значения AQL не более 10 устанавливают как для процента несоответствующих единиц продукции, так и для числа несоответствий на 100 единиц продукции. Значения AQL более 10 устанавливают только для числа несоответствий на 100 единиц продукции.

5.3 Предпочтительные значения AQL

Таблицы, кроме I, IX, содержат предпочтительные значения AQL. Для других значений AQL таблицы не применимы.

6 Представление продукции на выборочный контроль

6.1 Формирование партий

Продукция должна быть сформирована и идентифицирована как партия, подпартия или иным образом в соответствии с 6.2. Каждая партия должна состоять из единиц продукции одного вида, класса, типоразмера и состава, произведенных в практически одинаковых условиях и в один и тот же период времени.

6.2 Представление партий

Принцип формирования, объем, способ представления и идентификации каждой партии поставщиком должны быть установлены или согласованы с уполномоченной стороной. При необходимости поставщик должен обеспечить необходимые площади для размещения каждой партии, оборудование, необходимое для идентификации и представления партий, а также персонал для работ, связанных с отбором выборок.

7 Приемка и отклонение партий

7.1 Приемлемость партий

Приемлемость партии определяет применение выборочного плана или планов, соответствующих установленному AQL или нескольким AQL.

Уполномоченная сторона должна принять решение по использованию непринятых партий. Они могут быть направлены на утилизацию, разбраковку (с заменой или без замены несоответствующих единиц продукции), переработку, переоценку, для других целей и критериев применения или задержаны до получения дополнительной информации и т.п.

7.2 Несоответствующие единицы продукции

Любая единица продукции, признанная несоответствующей в ходе контроля, может быть отклонена независимо от того, является ли она частью выборки или нет, даже если партия принята. Отклоненные единицы могут быть исправлены, отремонтированы и повторно представлены на контроль по согласованию с уполномоченной стороной и в установленном порядке.

7.3 Особые условия для критических несоответствий

Поскольку при приемочном выборочном контроле оценивают несколько характеристик качества, которые важны с точки зрения качества и экономического эффекта, во многих случаях рекомендуется определять класс несоответствия (3.2).

Класс несоответствия зависит от соглашения по особым условиям применения контроля. Обычно классификация служит для создания возможности использования нескольких выборочных планов с общим объемом выборки, но разными приемочными числами, для каждого класса несоответствий. Этим планам соответствуют различные AQL (таблицы II, III и IV).

По усмотрению уполномоченной стороны каждую единицу продукции в партии контролируют на критические несоответствия. При этом она имеет право отклонить каждую предъявленную единицу и партию немедленно после обнаружения несоответствий данного класса или подвергнуть выборочному контролю каждую партию поставщика и отклонить любую партию, если выборка из нее содержит одно или более критических несоответствий.

7.4 Представление партий на повторный контроль

В случае отклонения партии все стороны должны быть извещены. Такие партии не предъявляют на повторный контроль прежде, чем все единицы не пройдут перепроверку или повторные испытания и поставщик не будет уверен в том, что все несоответствующие единицы изъяты, а несоответствия исправлены. Уполномоченная сторона должна определить выбор нормального или усиленного контроля для повторного контроля, а также необходимость проведения контроля по всем видам несоответствий или только по отдельным классам или видам.

8 Отбор выборок

8.1 Репрезентативный или расслоенный отбор выборок

Там, где это целесообразно, количество единиц в выборку следует отбирать пропорционально объему более мелких частей или слоев партии, определяемых на основе некоторого рационального критерия. При расслоенном отборе выборки единицы продукции от каждого слоя партии выбирают случайным образом.

8.2 Время взятия выборок

Отбор выборок производят случайным образом после того, как все единицы продукции сформированы в партию, или в течение времени ее производства.

8.3 Двухступенчатый или многоступенчатый отбор выборок

При двух- или многоступенчатом отборе выборок каждая выборка должна извлекаться из полной партии.

9 Нормальный, усиленный и ослабленный контроль

9.1 Начальный этап контроля

На начальном этапе должен быть установлен нормальный контроль, если уполномоченной стороной особо не оговорено иное.

9.2 Продолжение контроля

Нормальный, усиленный или ослабленный контроль должен продолжаться без изменения до тех пор, пока не будут выполнены переключения. Процедуры переключения применяют для каждого класса несоответствий или несоответствующих единиц продукции отдельно.

9.3 Процедуры и правила переключения (рисунок 1)

9.3.1 Переключение с нормального на усиленный контроль

При нормальном контроле партии переключают на усиленный контроль в том случае, если две из пяти или менее последовательных партий не прошли приемку с первого предъявления (при этом не учитывают партии, предъявленные на контроль).

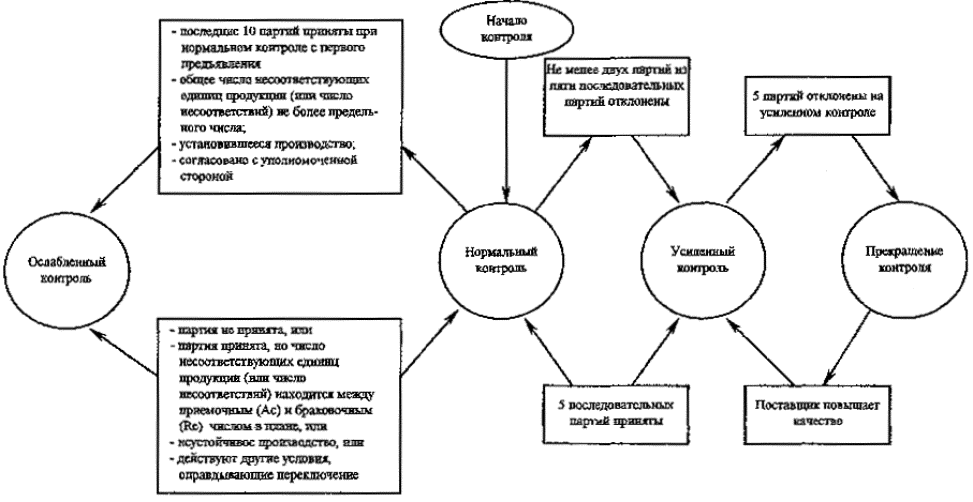

Рисунок 1 - Схема правил переключения по 9.3


9.3.2 Переключение с усиленного на нормальный контроль

При усиленном контроле партии переключают на нормальный контроль в том случае, если пять последовательных партий были приняты с первого предъявления.

9.3.3 Переключение с нормального на ослабленный контроль

При нормальном контроле переключение на ослабленный контроль производят, если выполнены все следующие условия:

a) 10 последних партий (или более, как указано в примечании в таблице VIII) были предъявлены на нормальный контроль и приняты с первого предъявления;

b) общее число несоответствующих единиц продукции (или несоответствий) в выборках из 10 последних партий (или другое такое число, используемое для выполнения условия а) не превышает предельное число в таблице VIII. При использовании двух- и многоступенчатых планов должны быть учтены несоответствия, обнаруженные во всех выборках;

c) производство находится в установившемся режиме;

d) ослабленный контроль уполномоченная сторона рассматривает как предпочтительный.

9.3.4 Переключение с ослабленного на нормальный контроль

При ослабленном контроле партии переключают на нормальный контроль при выполнении одного из следующих условий:

a) партия не прошла приемку;

b) партия признана приемлемой по процедурам ослабленного контроля в соответствии с 11.1.4;

c) изменились условия установившегося режима производства или производство было приостановлено;

d) возникли иные условия, оправдывающие возвращение на нормальный контроль.

9.4 Приостановка контроля

Если общее число партий, не принятых с первого предъявления, в серии последовательных партий на усиленном контроле, достигает пяти, то процедуры приемки должны быть приостановлены. Контроль партий по выборочным планам не возобновляют до тех пор, пока поставщик не примет меры по улучшению качества поставляемой продукции или услуг и уполномоченная сторона не признает эти меры эффективными. Контроль партий должен быть возобновлен на усиленном контроле.

10 Планы выборочного контроля

10.1 Уровни контроля

Уполномоченной стороной должен быть задан уровень контроля для каждого конкретного случая. Это позволяет данной стороне требовать более четкого отбора хороших и плохих партий в одних случаях и менее четкого - в других. На каждом уровне контроля следует применять правила переключения, требующие перехода на нормальный, усиленный и ослабленный контроль в соответствии с разделом 9. Выбор уровня контроля не связан с видами контроля. В таблице 1 приведены три уровня контроля (I, II, III) для обычного применения. Если особо не оговорено, то применяют уровень II, при менее четком отборе хороших и плохих партий используют уровень I, а при более четком - уровень III.

В таблице 1 указаны четыре специальных уровня (S-1, S-2, S-3 и S-4), которые могут быть назначены при относительно небольших объемах выборки и больших рисках, связанные с выборкой.

При специальных уровнях необходима осторожность во избежание уровня контроля, не соответствующего значению AQL, т.е. особые уровни контроля служат для сочетания возможности применения выборок малого объема. Уровень S-1 содержит коды объема выборок до уровня D, который эквивалентен выборке объема п = 8 одноступенчатого плана. Не следует устанавливать уровень S-1 при AQL, равном 0,1 %, для которого минимальный объем выборки составляет 125.

Объем информации о качестве партии, полученный в результате проверки выборок, зависит от полного объема выборок, а не от процентного соотношения объема выборок и объема партий при условии, что партия в большой степени характеризуется проверяемой выборкой. Изменение объема выборки в соответствии с объемом партии зависит от следующих причин:

a) чем больше объем партии, тем важнее принять правильное решение;

b) объем выборки, необходимый для большой партии, может быть неэкономичен для малой партии;

с) проведение случайного отбора требует относительно больших временных затрат, если выборка составляет слишком малую часть партии.

10.2 Коды объема выборки

Каждому объему выборки соответствует свой код (таблица 1).

10.3 Получение плана выборочного контроля

Для получения выборочного плана по таблицам II, III или IV необходимо учитывать AQL и код объема выборки. Если для данного сочетания AQL и кода объема выборки выборочный план отсутствует, таблицы направляют пользователя к другому коду, который определяет объем выборки. Если этот метод отбора ведет к различным объемам выборок для различных видов несоответствий, то код, соответствующий наибольшему объему выборки, может быть использован для всех видов несоответствий при назначении и согласовании с уполномоченной стороной. В качестве альтернативы одноступенчатому выборочному плану с приемочным числом 0 можно использовать план с приемочным числом 1 с соответствующим большим объемом выборки для заданного AQL (если это возможно) при согласовании и назначении его уполномоченной стороной.

10.4 Типы планов выборочного контроля

В таблицах II, III и IV предложены три типа выборочных планов - одно-, двух- и многоступенчатые. При наличии нескольких типов планов для данного AQL и кода объема выборки можно использовать любой из них. Решение о выборе типа плана базируется на сравнении организационных проблем и средних объемов выборок имеющихся планов. В выборочных планах средний объем выборки для многоступенчатого контроля меньше, чем для двухступенчатого (кроме случая, соответствующего приемочному числу 1), а для двух- и многоступенчатого контроля объемы выборок меньше, чем при одноступенчатом контроле (таблица IX). Обычно для одноступенчатого контроля организационных проблем и затрат, связанных с выборкой, меньше, чем для двух- и многоступенчатого контроля.

11 Определение приемлемости

11.1 Контроль процента несоответствующих единиц продукции

Для определения приемлемости партий при контроле процента несоответствующих единиц необходимо использовать планы контроля в соответствии с 11.1.1-11.1.4.

11.1.1 Одноступенчатый выборочный план

Число контролируемых единиц должно соответствовать объему выборки одноступенчатого плана. Если число несоответствующих единиц менее или равно приемочному числу, партию признают приемлемой. Если число несоответствующих единиц в партии равно или превышает браковочное число, партию признают неприемлемой.

11.1.2 Двухступенчатый выборочный план

Количество контролируемых единиц должно быть равно объему выборки первой ступени этого плана. Если число несоответствующих единиц в первой выборке равно или меньше приемочного числа первой ступени, партию признают приемлемой. Если число несоответствующих единиц, обнаруженных в первой выборке, равно или больше браковочного числа первой ступени, партию считают неприемлемой.

Если число несоответствующих единиц первой выборки лежит в интервале приемочного и браковочного чисел первой ступени, необходимо контролировать вторую выборку объема, заданного планом. Число несоответствующих единиц, обнаруженных в первой и второй выборках, суммируют. Если кумулятивное (суммарное) число несоответствующих единиц продукции равно или меньше приемочного числа второй ступени, партию считают приемлемой. Если кумулятивное (суммарное) число несоответствующих единиц продукции равно или больше браковочного числа второй ступени, партию считают неприемлемой.

11.1.3 Многоступенчатый выборочный план

При многоступенчатом отборе извлечение выборки аналогично описанному в 11.1.2. В настоящем стандарте предполагается возможным прохождение семи ступеней контроля до принятия решения.

11.1.4 Особый метод отбора выборки на ослабленном контроле

При ослабленном контроле выборка может содержать число несоответствующих единиц продукции или несоответствий на 100 единиц продукции между приемочным и браковочным числами. В этих условиях партия рассматривается как приемлемая, но возобновляется нормальный контроль, начиная со следующей партии [9.3.4b)].

11.2 Контроль числа несоответствий на 100 единиц продукции

Для определения приемлемости партий при контроле числа несоответствий на 100 единиц, продукции требуется использовать метод отбора, указанный для контроля процента несоответствующих единиц продукции (11.1), за исключением того, что термин «несоответствующие единицы» должен быть заменен на «несоответствия».

12 Дополнительная информация

12.1 Оперативные характеристики

Оперативные характеристики для нормального и усиленного контроля, содержащиеся в таблице Х для различных выборочных планов, означают ожидаемый процент партий, которые будут приняты по различным планам для заданного качества процесса. Оперативные характеристики для планов ослабленного контроля (приемка, когда количество несоответствующих единиц меньше или равно приемочному числу) могут быть найдены с помощью значения AQL для нормального плана контроля с объемом (объемами) выборки и приемочным числом (числами) плана ослабленного контроля. Кривые представлены для одноступенчатого контроля. Оперативные характеристики одно-, двух- и многоступенчатого видов контроля практически совпадают. Кривые для значений AQL больше 10 основаны на распределении Пуассона и применяются для числа несоответствий на 100 единиц продукции. Кривые для значений AQL, равных 10 или меньше, и объемов выборки, равных 80 или меньше, основаны на биноминальном распределении и применяются для контроля процента несоответствующих единиц продукции. Кривые для значений AQL, равных 10 и меньше, и объемов выборки больше 80, основаны на распределении Пуассона и используются как для числа несоответствий на 100 единиц продукции, так и для контроля процента несоответствующих единиц продукции (распределение Пуассона рассматривается как приемлемое приближение к биноминальному в этих условиях).

Значения в таблице, соответствующие выбранным значениям вероятности приемки Pа, выраженные в процентах, даны для каждой из приведенных кривых оперативных характеристик и дополнительно для усиленного контроля, а также для числа несоответствий на 100 единиц продукции для значений AQL, равных 10 или меньше, и объемов выборки, равных 80 или меньше.

12.2 Средний уровень процесса

Средний уровень процесса может быть оценен средним процентом несоответствующих единиц продукции или средним числом несоответствий на 100 единиц продукции (в зависимости от ситуации), выявленных в выборках продукции при первом предъявлении при условии, что контроль не был усеченным. Там, где организуется двухступенчатый или многоступенчатый контроль, для оценки среднего процесса используют только результаты первых выборок.

12.3 Среднее выходное качество (AOQ)

AOQ - для установленного плана среднее качество продукции на выходе, включая принятые и отклоненные партии после того, как они прошли сплошной контроль и все обнаруженные несоответствующие единицы были заменены соответствующими.

12.4 Предел среднего уровня качества (AOQL)

AOQL - для установленного плана наибольшее значение AOQ для всех возможных уровней качества партий, предъявляемых на контроль. Приблизительные значения AOQL даны в таблице V-A для каждого из одноступенчатых планов нормального контроля и в таблице V-B - для одноступенчатых планов усиленного контроля.

12.5 Кривые средних объемов выборки

Кривые средних объемов выборки для двухступенчатого и многоступенчатого контроля в сравнении с одноступенчатым контролем для каждого приемочного числа приведены в таблице IX. На этих кривых для соответствующих планов выборочного контроля нанесены средние объемы выборок для заданных уровней качества процесса. Кривые построены с учетом того, что контроль не усеченный.

12.6 Защита предельного уровня качества

12.6.1 Применение индивидуальных планов контроля

Применение требований настоящего стандарта в системе усиленного, нормального и ослабленного контроля серий последовательных партий обеспечивает защиту потребителя и гарантирует поставщику, что его продукция в большинстве случаев будет принята при уровне качества лучше AQL.

Иногда применяют отдельные индивидуальные планы без правил переключения.

Например, покупатель может использовать планы исключительно в целях оценки качества предыдущей проверки. Это не является требованием настоящего стандарта. В этом случае настоящий стандарт представляет собой каталог индивидуальных планов на основе AQL. Оперативные и другие статистические характеристики плана, выбранного таким путем, должны оцениваться индивидуально по имеющимся таблицам.

12.6.2 Таблицы предельного качества

Для отдельной партии можно ограничить выбираемые планы теми, которые учитывают заданное значение AQL, обеспечивающее защиту с установленным предельным качеством, при этом планы выбирают с учетом предельного качества LQ и соответствующего ему риска потребителя. В таблицах V и VI приведены уровни процесса, для которых вероятность приемки с различными выборочными планами равна, соответственно, 10 и 5 %.

Для отдельных партий с процентом несоответствующих единиц или числом несоответствий на 100 единиц продукции, равным установленному значению предельного качества, вероятность приемки будет меньше 10 % для планов таблицы VI и меньше 5 % - для планов таблицы VII. При необходимости защиты от уровней качества худших, чем заданный предельный процент несоответствующих единиц продукции (или числа несоответствий на 100 единиц продукции) в партии, для определения минимальных объемов выборки, соответствующих заданным для последовательности партий значению AQL и уровню контроля, следует использовать таблицы VI и таблицы VII. В частности, если LQ равно 5 % для индивидуальных партий и установлено соответствующее Ра, равное 10 % или меньше, а значение AQL равно 1 % для контроля серии партий, то приведенный в таблице VI минимальный объем выборки обозначают кодом L. В ГОСТ Р 50779.2 приведена дополнительная информация по выборочному контролю отдельных партий.


Таблица I - Коды объема выборки

Объем партии

Код объема выборки при уровне контроля

специальном

общем

S-1

S-2

S-3

S-4

I

II

III

от 2        до 8 включ.

А

А

А

А

А

А

B

» 9          » 15                     »

А

А

А

А

А

В

C

» 16        » 25                     »

А

А

В

В

В

С

D

» 26        » 50                     »

А

В

В

С

С

D

Е

» 51        » 90                     »

В

В

С

с

С

Е

F

» 91        » 150                     »

В

В

С

D

D

F

G

» 151      » 280                     »

В

С

D

Е

Е

G

Н

» 281      » 500                     »

В

С

D

Е

F

Н

J

» 501      » 1200                     »

С

С

Е

F

G

J

К

» 1201    » 3200                     »

С

D

Е

G

Н

К

L

» 3201    » 10000            »

С

D

F

G

J

L

М

» 10001   » 35000            »

С

D

F

Н

К

М

N

» 35001   » 150000 »

D

Е

G

J

L

N

Р

» 150001 » 500000 »

D

Е

G

J

М

Р

Q

св. 500 000

D

Е

Н

К

N

Q

R

Таблица II-А - Одноступенчатые выборочные планы при нормальном контроле (10.3 и 10.4)

Код объема выборки

Объем выборки

Одноступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)



0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000



Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re



А

2

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22

30 31



В

3

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22

30 31

44 45



С

5

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22

30 31

44 45



D

8

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22

30 31

44 45



Е

13

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22

30 31

44 45



F

20

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22



G

32

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22



Н

50

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22



J

80

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22



К

125

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22



L

200

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22



М

315

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22



N

500

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22



Р

800

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22



Q

1250

0 1

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22



R

2000

1 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22





Обозначения:

 - используйте первый выборочный план под стрелкой. Если объем выборки не менее объема партии, требуется сплошной контроль;

 - используйте первый выборочный план над стрелкой;

Ac - приемочное число;

Re - браковочное число.

Таблица II-В - Одноступенчатые выборочные планы при усиленном контроле (главная таблица) (10.3 и 10.4)

Код объема выборки

Объем выборки

Одноступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)



0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000



Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re



А

2

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19

27 28



В

3

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19

27 28

41 42



С

5

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19

27 28

41 42



D

8

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19

27 28

41 42



Е

13

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19

27 28

41 42



F

20

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19



G

32

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19



Н

50

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19



J

80

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19



К

125

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19



L

200

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19



М

315

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19



N

500

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19



Р

800

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19



Q

1250

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19



R

2000

0 1

1 2

2 3

3 4

5 6

8 9

12 13

18 19



S

3150



1 2



















Обозначения:

 - используйте первый выборочный план под стрелкой. Если объем выборки не менее объема партии, требуется сплошной контроль;

 - используйте первый выборочный план над стрелкой;

Ac - приемочное число;

Re - браковочное число.

Таблица II-С - Одноступенчатые выборочные планы при ослабленном контроле (главная таблица) (по 10.3 и 10.4)

Код объема выборки

Объем выборки

Одноступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)



0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000



Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re



А

2

0 1

0 2

2 3

3 4

5 6

7 8

10 11

14 15

21 22

30 31



В

2

0 1

0 2

1 3

2 4

3 5

5 6

7 8

10 11

14 15

21 22

30 31



С

2

0 1

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13

14 17

21 24



D

3

0 1

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13

14 17

21 24



Е

5

0 1

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13

14 17

21 24



F

8

0 1

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13



G

13

0 1

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13



Н

20

0 1

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13



J

32

0 1

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13



К

50

0 1

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13



L

80

0 1

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13



М

125

0 1

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13



N

200

0 1

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13



Р

315

0 1

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13



Q

500

0 1

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13



R

800

0 2

1 3

1 4

2 5

3 6

5 8

7 10

10 13





Обозначения:

 - используйте первый выборочный план под стрелкой. Если объем выборки не менее объема партии, требуется сплошной контроль;

 - используйте первый выборочный план над стрелкой;

Ac - приемочное число;

Re - браковочное число.

 - если в выборке было превышено приемочное число, а браковочное число не было достигнуто, то партия принимается, но необходимо вернуться к нормальному контролю (см. 11.1.4).

Таблица III-А - Двухступенчатые выборочные планы при нормальном контроле (главная таблица) (10.3 и 10.4)

Код объема выборки

Выборка

Объем выборки

Объем выборки

Двухступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ac Re

А







·

·

·

·

·

·

·

·

·

·

В

Первая

2

2

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16

17 22

25 31



Вторая

2

4

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

37 38

56 57

С

Первая

3

3

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16

17 22

25 31



Вторая

3

6

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

37 38

56 57

D

Первая

5

5

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16

17 22

25 31



Вторая

5

10

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

37 38

56 57

Е

Первая

8

8

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16

17 22

25 31



Вторая

8

16

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

37 38

56 57

F

Первая

13

13

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16



Вторая

13

26

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

G

Первая

20

20

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16



Вторая

20

40

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

Н

Первая

32

32

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16



Вторая

32

64

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

J

Первая

50

50

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16



Вторая

50

100

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

К

Первая

80

80

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16



Вторая

80

160

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

L

Первая

125

125

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16



Вторая

125

250

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

М

Первая

200

200

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16



Вторая

200

400

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

N

Первая

315

315

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16



Вторая

315

630

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

Р

Первая

500

500

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16



Вторая

500

1000

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

Q

Первая

100

800

·

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16



Вторая

800

1600

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

R

Первая

1250

1250

0 2

0 3

1 4

2 5

3 7

5 9

7 11

11 16



Вторая

1250

2500

1 2

3 4

4 5

6 7

8 9

12 13

18 19

26 27

Обозначения:

 - используйте первый выборочный план под стрелкой. Если объем выборки не менее объема партии, требуется сплошной контроль;

 - используйте первый выборочный план над стрелкой;

Ac - приемочное число;

Re - браковочное число;

· - используйте соответствующий одноступенчатый выборочный план (или двухступенчатый план при его наличии).

Таблица III-В - Двухступенчатые выборочные планы при усиленном контроле (главная таблица) (10.3 и 10.4)

Код объема выборки

Выборка

Объем выборки

Объем выборки

Двухступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ac Re

А







·

·

·

·

·

·

·

·

В

Первая

2

2

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14

15 20

23 29



Вторая

2

4

1 2

3 4

4 5

6 7

11 12

15 16

23 24

34 35

52 53

С

Первая

3

3

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14

15 20

23 29



Вторая

3

6

1 2

3 4

4 5

6 7

11 12

15 16

23 24

34 35

52 53

D

Первая

5

5

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14

15 20

23 29



Вторая

5

10

1 2

3 4

4 5

6 7

11 12

15 16

23 24

34 35

52 53

Е

Первая

8

8

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14

15 20

23 29



Вторая

8

16

1 2

3 4

4 5

6 7

11 12

15 16

23 24

34 35

52 53

F

Первая

13

13

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14



Вторая

13

26

1 2

3 4

4 5

6 7

11 12

15 16

23 24

G

Первая

20

20

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14



Вторая

20

40

1 2

3 4

4 5

6 7

11 12

15 16

23 24

Н

Первая

32

32

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14



Вторая

32

64

1 2

3 4

4 5

6 7

11 12

15 16

23 24

J

Первая

50

50

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14



Вторая

50

100

1 2

3 4

4 5

6 7

11 12

15 16

23 24

К

Первая

80

80

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14



Вторая

80

160

1 2

3 4

4 5

6 7

11 12

15 16

23 24

L

Первая

125

125

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14



Вторая

125

250

1 2

3 4

4 5

6 7

11 12

15 16

23 24

М

Первая

200

200

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14



Вторая

200

400

1 2

3 4

4 5

6 7

11 12

15 16

23 24

N

Первая

315

315

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14



Вторая

315

630

1 2

3 4

4 5

6 7

11 12

15 16

23 24

Р

Первая

500

500

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14



Вторая

500

1000

1 2

3 4

4 5

6 7

11 12

15 16

23 24

Q

Первая

100

800

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14



Вторая

800

1600

1 2

3 4

4 5

6 7

11 12

15 16

23 24

R

Первая

1250

1250

·

0 2

0 3

1 4

2 5

3 7

6 10

9 14



Вторая

1250

2500

1 2

3 4

4 5

6 7

11 12

15 16

23 24

S

Первая

2000

2000





0 2

















































Вторая

2000

2000

1 2

Обозначения:

 - используйте первый выборочный план под стрелкой. Если объем выборки не менее объема партии, требуется сплошной контроль;

 - используйте первый выборочный план над стрелкой;

Ac - приемочное число;

Re - браковочное число;

· - используйте соответствующий одноступенчатый выборочный план (или двухступенчатый план при его наличии).

Таблица III-С - Двухступенчатые выборочные планы при ослабленном контроле (главная таблица) (10.3 и 10.4)

Код объема выборки

Выборка

Объем выборки

Объем выборки

Двухступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ac Re

А







·

·

·

·

·

·

·

·

·

·

B







·

·

·

·

·

·

·

·

·

·

·

C







·

·

·

·

·

·

·

·

·

·

·

D

Первая

2

2

·

0 2

0 3

0 4

0 4

1 5

2 7

3 8

5 10

7 12

11 17



Вторая

2

4

0 2

0 4

1 5

3 6

4 7

6 9

8 12

12 16

18 22

28 30

Е

Первая

3

3

·

0 2

0 3

0 4

0 4

1 5

2 7

3 8

5 10

7 12

11 17



Вторая

3

6

0 2

0 4

1 5

3 6

4 7

6 9

8 12

12 16

18 22

28 30

F

Первая

5

5

·

0 2

0 3

0 4

0 4

1 5

2 7

3 8

5 10



Вторая

5

10

0 2

0 4

1 5

3 6

4 7

6 9

8 12

12 16

G

Первая

8

8

·

0 2

0 3

0 4

0 4

1 5

2 7

3 8

5 10



Вторая

8

16

0 2

0 4

1 5

3 6

4 7

6 9

8 12

12 16

Н

Первая

13

13

·

0 2

0 3

0 4

0 4

1 5

2 7

3 8

5 10



Вторая

13

26

0 2

0 4

1 5

3 6

4 7

6 9

8 12

12 16

J

Первая

20

20

·

0 2

0 3

0 4

0 4

1 5

2 7

3 8

5 10



Вторая

20

40

0 2

0 4

1 5

3 6

4 7

6 9

8 12

12 16

К

Первая

32

32

·

0 2

0 3

0 4

0 4

1 5

2 7

3 8

5 10



Вторая

32

64

0 2

0 4

1 5

3 6

4 7

6 9

8 12

12 16

L

Первая

50

50

·

0 2

0 3

0 4

0 4

1 5

2 7

3 8

5 10



Вторая

50

100

0 2

0 4

1 5

3 6

4 7

6 9

8 12

12 16

М

Первая

80

80

·

0 2

0 3

0 4

0 4

1 5

2 7

3 8

5 10



Вторая

80

160

0 2

0 4

1 5

3 6

4 7

6 9

8 12

12 16

N

Первая

125

125

·

0 2

0 3

0 4

0 4

1 5

2 7

3 8

5 10



Вторая

125

250

0 2

0 4

1 5

3 6

4 7

6 9

8 12

12 16

Р

Первая

200

200

·

0 2

0 3

0 4

0 4

1 5

2 7

3 8

5 10



Вторая

200

400

0 2

0 4

1 5

3 6

4 7

6 9

8 12

12 16

Q

Первая

315

315

·

0 2

0 3

0 4

0 4

1 5

2 7

3 8

5 10



Вторая

315

630

0 2

0 4

1 5

3 6

4 7

6 9

8 12

12 16

R

Первая

500

500

0 2

0 3

0 4

0 4

1 5

2 7

3 8

5 10



Вторая

500

1000

0 2

0 4

1 5

3 6

4 7

6 9

8 12

12 16

Обозначения:

 - используйте первый выборочный план под стрелкой. Если объем выборки не менее объема партии, требуется сплошной контроль;

 - используйте первый выборочный план над стрелкой;

Ac - приемочное число;

Re - браковочное число;

· - используйте соответствующий одноступенчатый выборочный план (или двухступенчатый план при его наличии).

Таблица IV-А - Многоступенчатые выборочные планы при нормальном контроле (главная таблица) (10.3 и 10.4)

Код объема выборки

Выборка

Объем выборки

Объем выборки

Двухступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ac Re

А







·

·

·

·

·

·

·

·

·

·

B





·

++

++

++

++

++

++

++

++

++

++

C





·



++

++

++

++

++

++

++

++

++

++

D

Первая

2

2

·

# 2

# 2

# 3

# 4

0 4

0 5

1 7

2 9

4 12

6 16



Вторая

2

4

# 2

0 3

0 3

1 5

1 6

3 8

4 10

7 14

11 19

17 27



Третья

2

6

0 2

0 3

1 4

2 6

3 8

6 10

8 13

13 19

19 27

29 39



Четвертая

2

8

0 3

1 4

2 5

3 7

5 10

8 13

12 17

19 25

27 34

40 49



Пятая

2

10

1 3

2 4

3 6

5 8

7 11

11 15

17 20

25 29

36 40

53 58



Шестая

2

12

1 3

3 5

4 6

7 9

10 12

14 17

21 23

31 33

45 47

65 68



Седьмая

2

14

2 3

4 5

6 7

9 10

13 14

18 19

25 26

37 38

53 54

77 78

E

Первая

3

3

·

# 2

# 2

# 3

# 4

0 4

0 5

1 7

2 9

4 12

6 16



Вторая

3

6

# 2

0 3

0 3

1 5

1 6

3 8

4 10

7 14

11 19

17 27



Третья

3

9

0 2

0 3

1 4

2 6

3 8

6 10

8 13

13 19

19 27

29 39



Четвертая

3

12

0 3

1 4

2 5

3 7

5 10

8 13

12 17

19 25

27 34

40 49



Пятая

3

15

1 3

2 4

3 6

5 8

7 11

11 15

17 20

25 29

36 40

53 58



Шестая

3

18

1 3

3 5

4 6

7 9

10 12

14 17

21 23

31 33

45 47

65 68



Седьмая

3

21

2 3

4 5

6 7

9 10

13 14

18 19

25 26

37 38

53 54

77 78

F

Первая

5

5

·

# 2

# 2

# 3

# 4

0 4

0 5

1 7

2 9



Вторая

5

10

# 2

0 3

0 3

1 5

1 6

3 8

4 10

7 14



Третья

5

15

0 2

0 3

1 4

2 6

3 8

6 10

8 13

13 19



Четвертая

5

20

0 3

1 4

2 5

3 7

5 10

8 13

12 17

19 25



Пятая

5

25

1 3

2 4

3 6

5 8

7 11

11 15

17 20

25 29



Шестая

5

30

1 3

3 5

4 6

7 9

10 12

14 17

21 23

31 33



Седьмая

5

35

2 3

4 5

6 7

9 10

13 14

18 19

25 26

37 38

G

Первая

8

8

·

# 2

# 2

# 3

# 4

0 4

0 5

1 7

2 9



Вторая

8

16

# 2

0 3

0 3

1 5

1 6

3 8

4 10

7 14



Третья

8

24

0 2

0 3

1 4

2 6

3 8

6 10

8 13

13 19



Четвертая

8

32

0 3

1 4

2 5

3 7

5 10

8 13

12 17

19 25



Пятая

8

40

1 3

2 4

3 6

5 8

7 11

11 15

17 20

25 29



Шестая

8

48

1 3

3 5

4 6

7 9

10 12

14 17

21 23

31 33



Седьмая

8

56

2 3

4 5

6 7

9 10

13 14

18 19

25 26

37 38

Продолжение таблицы IV

Код объема выборки

Выборка

Объем выборки

Объем выборки

Двухступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ac Re

H

Первая

13

13

·

# 2

# 2

# 3

# 4

0 4

0 5

1 7

2 9



Вторая

13

26

# 2

0 3

0 3

1 5

1 6

3 8

4 10

7 14



Третья

13

39

0 2

0 3

1 4

2 6

3 8

6 10

8 13

13 19



Четвертая

13

52

0 3

1 4

2 5

3 7

5 10

8 13

12 17

19 25



Пятая

13

65

1 3

2 4

3 6

5 8

7 11

11 15

17 20

25 29



Шестая

13

78

1 3

3 5

4 6

7 9

10 12

14 17

21 23

31 33



Седьмая

13

91

2 3

4 5

6 7

9 10

13 14

18 19

25 26

37 38

J

Первая

20

20

·

# 2

# 2

# 3

# 4

0 4

0 5

1 7

2 9



Вторая

20

40

# 2

0 3

0 3

1 5

1 6

3 8

4 10

7 14



Третья

20

60

0 2

0 3

1 4

2 6

3 8

6 10

8 13

13 19



Четвертая

20

80

0 3

1 4

2 5

3 7

5 10

8 13

12 17

19 25



Пятая

20

100

1 3

2 4

3 6

5 8

7 11

11 15

17 20

25 29



Шестая

20

120

1 3

3 5

4 6

7 9

10 12

14 17

21 23

31 33



Седьмая

20

140

2 3

4 5

6 7

9 10

13 14

18 19

25 26

37 38

K

Первая

32

32

·

# 2

# 2

# 3

# 4

0 4

0 5

1 7

2 9



Вторая

32

64

# 2

0 3

0 3

1 5

1 6

3 8

4 10

7 14



Третья

32

96

0 2

0 3

1 4

2 6

3 8

6 10

8 13

13 19



Четвертая

32

128

0 3

1 4

2 5

3 7

5 10

8 13

12 17

19 25



Пятая

32

160

1 3

2 4

3 6

5 8

7 11

11 15

17 20

25 29



Шестая

32

192

1 3

3 5

4 6

7 9

10 12

14 17

21 23

31 33



Седьмая

32

224

2 3

4 5

6 7

9 10

13 14

18 19

25 26

37 38

L

Первая

50

50

·

# 2

# 2

# 3

# 4

0 4

0 5

1 7

2 9



Вторая

50

100

# 2

0 3

0 3

1 5

1 6

3 8

4 10

7 14



Третья

50

150

0 2

0 3

1 4

2 6

3 8

6 10

8 13

13 19



Четвертая

50

200

0 3

1 4

2 5

3 7

5 10

8 13

12 17

19 25



Пятая

50

250

1 3

2 4

3 6

5 8

7 11

11 15

17 20

25 29



Шестая

50

300

1 3

3 5

4 6

7 9

10 12

14 17

21 23

31 33



Седьмая

50

350

2 3

4 5

6 7

9 10

13 14

18 19

25 26

37 38

M

Первая

80

80

·

# 2

# 2

# 3

# 4

0 4

0 5

1 7

2 9



Вторая

80

160

# 2

0 3

0 3

1 5

1 6

3 8

4 10

7 14



Третья

80

240

0 2

0 3

1 4

2 6

3 8

6 10

8 13

13 19



Четвертая

80

320

0 3

1 4

2 5

3 7

5 10

8 13

12 17

19 25



Пятая

80

400

1 3

2 4

3 6

5 8

7 11

11 15

17 20

25 29



Шестая

80

480

1 3

3 5

4 6

7 9

10 12

14 17

21 23

31 33



Седьмая

80

560

2 3

4 5

6 7

9 10

13 14

18 19

25 26

37 38

Окончание таблицы IV

Код объема выборки

Выборка

Объем выборки

Объем выборки

Двухступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ac Re

N

Первая

13

13

·

# 2

# 2

# 3

# 4

0 4

0 5

1 7

2 9



Вторая

13

26

# 2

0 3

0 3

1 5

1 6

3 8

4 10

7 14



Третья

13

39

0 2

0 3

1 4

2 6

3 8

6 10

8 13

13 19



Четвертая

13

52

0 3

1 4

2 5

3 7

5 10

8 13

12 17

19 25



Пятая

13

65

1 3

2 4

3 6

5 8

7 11

11 15

17 20

25 29



Шестая

13

78

1 3

3 5

4 6

7 9

10 12

14 17

21 23

31 33



Седьмая

13

91

2 3

4 5

6 7

9 10

13 14

18 19

25 26

37 38

P

Первая

20

20

·

# 2

# 2

# 3

# 4

0 4

0 5

1 7

2 9



Вторая

20

40

# 2

0 3

0 3

1 5

1 6

3 8

4 10

7 14



Третья

20

60

0 2

0 3

1 4

2 6

3 8

6 10

8 13

13 19



Четвертая

20

80

0 3

1 4

2 5

3 7

5 10

8 13

12 17

19 25



Пятая

20

100

1 3

2 4

3 6

5 8

7 11

11 15

17 20

25 29



Шестая

20

120

1 3

3 5

4 6

7 9

10 12

14 17

21 23

31 33



Седьмая

20

140

2 3

4 5

6 7

9 10

13 14

18 19

25 26

37 38

Q

Первая

32

32

·

# 2

# 2

# 3

# 4

0 4

0 5

1 7

2 9



Вторая

32

64

# 2

0 3

0 3

1 5

1 6

3 8

4 10

7 14



Третья

32

96

0 2

0 3

1 4

2 6

3 8

6 10

8 13

13 19



Четвертая

32

128

0 3

1 4

2 5

3 7

5 10

8 13

12 17

19 25



Пятая

32

160

1 3

2 4

3 6

5 8

7 11

11 15

17 20

25 29



Шестая

32

192

1 3

3 5

4 6

7 9

10 12

14 17

21 23

31 33



Седьмая

32

224

2 3

4 5

6 7

9 10

13 14

18 19

25 26

37 38

R

Первая

50

50

# 2

# 2

# 3

# 4

0 4

0 5

1 7

2 9



Вторая

50

100

# 2

0 3

0 3

1 5

1 6

3 8

4 10

7 14



Третья

50

150

0 2

0 3

1 4

2 6

3 8

6 10

8 13

13 19



Четвертая

50

200

0 3

1 4

2 5

3 7

5 10

8 13

12 17

19 25



Пятая

50

250

1 3

2 4

3 6

5 8

7 11

11 15

17 20

25 29



Шестая

50

300

1 3

3 5

4 6

7 9

10 12

14 17

21 23

31 33



Седьмая

50

350

2 3

4 5

6 7

9 10

13 14

18 19

25 26

37 38

Обозначения:

 - используйте первый выборочный план под стрелкой. Если объем выборки не менее объема партии, требуется сплошной контроль;

 - используйте первый выборочный план над стрелкой;

Ас - приемочное число;

Re - браковочное число;

· - используйте соответствующий одноступенчатый выборочный план (или двухступенчатый план при его наличии);

++ - используйте соответствующий двухступенчатый выборочный план (или нижеописанный многоступенчатый план. при его наличии)

# - с таким объемом выборки приемка не допустима.

Таблица IV-B - Многоступенчатые выборочные планы при усиленном контроле (главная таблица) (10.3 и 10.4)

Код объема выборки

Выборка

Объем выборки

Объем выборки

Двухступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ac Re

А







·

·

·

·

·

·

·

·

B







·

++

++

++

++

++

++

++

++

++

C







·

++

++

++

++

++

++

++

++

++

D

Первая

2

2

·

# 2

# 2

# 3

# 4

0 4

0 6

1 8

3 10

6 15



Вторая

2

4

# 2

0 3

0 3

1 5

2 7

3 9

6 12

10 17

16 25



Третья

2

6

0 2

0 3

1 4

2 6

4 9

7 12

11 17

17 24

26 36



Четвертая

2

8

0 3

1 4

2 5

3 7

6 11

10 15

16 22

24 31

37 46



Пятая

2

10

1 3

2 4

3 6

5 8

9 12

14 17

22 25

32 37

49 55



Шестая

2

12

1 3

3 5

4 6

7 9

12 14

18 20

27 29

40 43

61 65



Седьмая

2

14

2 3

4 5

6 7

9 10

14 15

21 22

32 33

48 49

72 73

E

Первая

3

3

·

# 2

# 2

# 3

# 4

0 4

0 6

1 8

3 10

6 15



Вторая

3

6

# 2

0 3

0 3

1 5

2 7

3 9

6 12

10 17

16 25



Третья

3

9

0 2

0 3

1 4

2 6

4 9

7 12

11 17

17 24

26 36



Четвертая

3

12

0 3

1 4

2 5

3 7

6 11

10 15

16 22

24 31

37 46



Пятая

3

15

1 3

2 4

3 6

5 8

9 12

14 17

22 25

32 37

49 55



Шестая

3

18

1 3

3 5

4 6

7 9

12 14

18 20

27 29

40 43

61 65



Седьмая

3

21

2 3

4 5

6 7

9 10

14 15

21 22

32 33

48 49

72 73

F

Первая

5

5

·

# 2

# 2

# 3

# 4

0 4

0 6

1 8



Вторая

5

10

# 2

0 3

0 3

1 5

2 7

3 9

6 12



Третья

5

15

0 2

0 3

1 4

2 6

4 9

7 12

11 17



Четвертая

5

20

0 3

1 4

2 5

3 7

6 11

10 15

16 22



Пятая

5

25

1 3

2 4

3 6

5 8

9 12

14 17

22 25



Шестая

5

30

1 3

3 5

4 6

7 9

12 14

18 20

27 29



Седьмая

5

35

2 3

4 5

6 7

9 10

14 15

21 22

32 33

G

Первая

8

8

·

# 2

# 2

# 3

# 4

0 4

0 6

1 8



Вторая

8

16

# 2

0 3

0 3

1 5

2 7

3 9

6 12



Третья

8

24

0 2

0 3

1 4

2 6

4 9

7 12

11 17



Четвертая

8

32

0 3

1 4

2 5

3 7

6 11

10 15

16 22



Пятая

8

40

1 3

2 4

3 6

5 8

9 12

14 17

22 25



Шестая

8

48

1 3

3 5

4 6

7 9

12 14

18 20

27 29



Седьмая

8

56

2 3

4 5

6 7

9 10

14 15

21 22

32 33

Продолжение таблицы IV

Код объема выборки

Выборка

Объем выборки

Объем выборки

Двухступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ac Re

H

Первая

13

13

·

# 2

# 2

# 3

# 4

0 4

0 6

1 8



Вторая

13

26

# 2

0 3

0 3

1 5

2 7

3 9

6 12



Третья

13

39

0 2

0 3

1 4

2 6

4 9

7 12

11 17



Четвертая

13

52

0 3

1 4

2 5

3 7

6 11

10 15

16 22



Пятая

13

65

1 3

2 4

3 6

5 8

9 12

14 17

22 25



Шестая

13

78

1 3

3 5

4 6

7 9

12 14

18 20

27 29



Седьмая

13

91

2 3

4 5

6 7

9 10

14 15

21 22

32 33

J

Первая

20

20

·

# 2

# 2

# 3

# 4

0 4

0 6

1 8



Вторая

20

40

# 2

0 3

0 3

1 5

2 7

3 9

6 12



Третья

20

60

0 2

0 3

1 4

2 6

4 9

7 12

11 17



Четвертая

20

80

0 3

1 4

2 5

3 7

6 11

10 15

16 22



Пятая

20

100

1 3

2 4

3 6

5 8

9 12

14 17

22 25



Шестая

20

120

1 3

3 5

4 6

7 9

12 14

18 20

27 29



Седьмая

20

140

2 3

4 5

6 7

9 10

14 15

21 22

32 33

K

Первая

32

32

·

# 2

# 2

# 3

# 4

0 4

0 6

1 8



Вторая

32

64

# 2

0 3

0 3

1 5

2 7

3 9

6 12



Третья

32

96

0 2

0 3

1 4

2 6

4 9

7 12

11 17



Четвертая

32

128

0 3

1 4

2 5

3 7

6 11

10 15

16 22



Пятая

32

160

1 3

2 4

3 6

5 8

9 12

14 17

22 25



Шестая

32

192

1 3

3 5

4 6

7 9

12 14

18 20

27 29



Седьмая

32

224

2 3

4 5

6 7

9 10

14 15

21 22

32 33

L

Первая

50

50

·

# 2

# 2

# 3

# 4

0 4

0 6

1 8



Вторая

50

100

# 2

0 3

0 3

1 5

2 7

3 9

6 12



Третья

50

150

0 2

0 3

1 4

2 6

4 9

7 12

11 17



Четвертая

50

200

0 3

1 4

2 5

3 7

6 11

10 15

16 22



Пятая

50

250

1 3

2 4

3 6

5 8

9 12

14 17

22 25



Шестая

50

300

1 3

3 5

4 6

7 9

12 14

18 20

27 29



Седьмая

50

350

2 3

4 5

6 7

9 10

14 15

21 22

32 33

M

Первая

80

80

·

# 2

# 2

# 3

# 4

0 4

0 6

1 8



Вторая

80

160

# 2

0 3

0 3

1 5

2 7

3 9

6 12



Третья

80

240

0 2

0 3

1 4

2 6

4 9

7 12

11 17



Четвертая

80

320

0 3

1 4

2 5

3 7

6 11

10 15

16 22



Пятая

80

400

1 3

2 4

3 6

5 8

9 12

14 17

22 25



Шестая

80

480

1 3

3 5

4 6

7 9

12 14

18 20

27 29



Седьмая

80

560

2 3

4 5

6 7

9 10

14 15

21 22

32 33

Окончание таблицы IV

Код объема выборки

Выборка

Объем выборки

Объем выборки

Двухступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ac Re

N

Первая

125

125

·

# 2

# 2

# 3

# 4

0 4

0 6

1 8



Вторая

125

250

# 2

0 3

0 3

1 5

2 7

3 9

6 12



Третья

125

375

0 2

0 3

1 4

2 6

4 9

7 12

11 17



Четвертая

125

500

0 3

1 4

2 5

3 7

6 11

10 15

16 22



Пятая

125

625

1 3

2 4

3 6

5 8

9 12

14 17

22 25



Шестая

125

750

1 3

3 5

4 6

7 9

12 14

18 20

27 29



Седьмая

125

875

2 3

4 5

6 7

9 10

14 15

21 22

32 33

P

Первая

200

200

·

# 2

# 2

# 3

# 4

0 4

0 6

1 8



Вторая

200

400

# 2

0 3

0 3

1 5

2 7

3 9

6 12



Третья

200

600

0 2

0 3

1 4

2 6

4 9

7 12

11 17



Четвертая

200

800

0 3

1 4

2 5

3 7

6 11

10 15

16 22



Пятая

200

1000

1 3

2 4

3 6

5 8

9 12

14 17

22 25



Шестая

200

1200

1 3

3 5

4 6

7 9

12 14

18 20

27 29



Седьмая

200

1400

2 3

4 5

6 7

9 10

14 15

21 22

32 33

Q

Первая

315

315

·

# 2

# 2

# 3

# 4

0 4

0 6

1 8



Вторая

315

630

# 2

0 3

0 3

1 5

2 7

3 9

6 12



Третья

315

945

0 2

0 3

1 4

2 6

4 9

7 12

11 17



Четвертая

315

1260

0 3

1 4

2 5

3 7

6 11

10 15

16 22



Пятая

315

1575

1 3

2 4

3 6

5 8

9 12

14 17

22 25



Шестая

315

1890

1 3

3 5

4 6

7 9

12 14

18 20

27 29



Седьмая

315

2205

2 3

4 5

6 7

9 10

14 15

21 22

32 33

R

Первая

500

500

·

# 2

# 2

# 3

# 4

0 4

0 6

1 8



Вторая

500

1000

# 2

0 3

0 3

1 5

2 7

3 9

6 12



Третья

500

1500

0 2

0 3

1 4

2 6

4 9

7 12

11 17



Четвертая

500

2000

0 3

1 4

2 5

3 7

6 11

10 15

16 22



Пятая

500

2500

1 3

2 4

3 6

5 8

9 12

14 17

22 25



Шестая

500

3000

1 3

3 5

4 6

7 9

12 14

18 20

27 29



Седьмая

500

3500

2 3

4 5

6 7

9 10

14 15

21 22

32 33

S

Первая

800

800





# 2

















































Вторая

800

1600





# 2

















































Третья

800

2400





0 2

















































Четвертая

800

3200





0 3

















































Пятая

800

4000





1 3

















































Шестая

800

4800





1 3

















































Седьмая

800

5600





2 3















































Обозначения:

 - используйте первый выборочный план под стрелкой. Если объем выборки не менее объема партии, требуется сплошной контроль;

 - используйте первый выборочный план над стрелкой;

Ас - приемочное число;

Re - браковочное число;

· - используйте соответствующий одноступенчатый выборочный план (или двухступенчатый план при его наличии);

++ - используйте соответствующий двухступенчатый выборочный план (или нижеописанный многоступенчатый план. при его наличии)

# - с таким объемом выборки приемка не допустима.

Таблица IV-С - Многоступенчатые выборочные планы при ослабленном контроле (главная таблица) (10.3 и 10.4)









Двухступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)

Код объема выборки

Выборка

Объем выборки

Объем выборки

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ac Re

А







·

·

·

·

·

·

·

·

·

·

B







·

·

·

·

·

·

·

·

·

·

·

C







·

·

·

·

·

·

·

·

·

·

·

D







·

++

++

++

++

++

++

++

++

++

++

E







·

++

++

++

++

++

++

++

++

++

++

F

Первая

2

2

·

# 2

# 2

# 3

# 3

# 4

# 4

0 5

0 6



Вторая

2

4

# 2

# 3

# 3

0 4

0 5

1 6

1 7

3 9



Третья

2

6

0 2

0 3

0 4

0 5

1 6

2 8

3 9

6 12



Четвертая

2

8

0 3

0 4

0 5

1 6

2 7

3 10

5 12

8 15



Пятая

2

10

0 3

0 4

1 6

2 7

3 8

5 11

7 13

11 17



Шестая

2

12

0 3

1 5

1 6

3 7

4 9

7 12

10 15

14 20



Седьмая

2

14

1 3

1 5

2 7

4 8

6 10

9 14

13 17

18 22

G

Первая

3

3

·

# 2

# 2

# 3

# 3

# 4

# 4

0 5

0 6



Вторая

3

6

# 2

# 3

# 3

0 4

0 5

1 6

1 7

3 9



Третья

3

9

0 2

0 3

0 4

0 5

1 6

2 8

3 9

6 12



Четвертая

3

12

0 3

0 4

0 5

1 6

2 7

3 10

5 12

8 15



Пятая

3

15

0 3

0 4

1 6

2 7

3 8

5 11

7 13

11 17



Шестая

3

18

0 3

1 5

1 6

3 7

4 9

7 12

10 15

14 20



Седьмая

3

21

1 3

1 5

2 7

4 8

6 10

9 14

13 17

18 22

H

Первая

5

5

·

# 2

# 2

# 3

# 3

# 4

# 4

0 5

0 6



Вторая

5

10

# 2

# 3

# 3

0 4

0 5

1 6

1 7

3 9



Третья

5

15

0 2

0 3

0 4

0 5

1 6

2 8

3 9

6 12



Четвертая

5

20

0 3

0 4

0 5

1 6

2 7

3 10

5 12

8 15



Пятая

5

25

0 3

0 4

1 6

2 7

3 8

5 11

7 13

11 17



Шестая

5

30

0 3

1 5

1 6

3 7

4 9

7 12

10 15

14 20



Седьмая

5

35

1 3

1 5

2 7

4 8

6 10

9 14

13 17

18 22

J

Первая

8

8

·

# 2

# 2

# 3

# 3

# 4

# 4

0 5

0 6



Вторая

8

16

# 2

# 3

# 3

0 4

0 5

1 6

1 7

3 9



Третья

8

24

0 2

0 3

0 4

0 5

1 6

2 8

3 9

6 12



Четвертая

8

32

0 3

0 4

0 5

1 6

2 7

3 10

5 12

8 15



Пятая

8

40

0 3

0 4

1 6

2 7

3 8

5 11

7 13

11 17



Шестая

8

48

0 3

1 5

1 6

3 7

4 9

7 12

10 15

14 20



Седьмая

8

56

1 3

1 5

2 7

4 8

6 10

9 14

13 17

18 22

Продолжение таблицы IV

Код объема выборки

Выборка

Объем выборки

Объем выборки

Двухступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ac Re

K

Первая

13

13

·

# 2

# 2

# 3

# 3

# 4

# 4

0 5

0 6



Вторая

13

26

# 2

# 3

# 3

0 4

0 5

1 6

1 7

3 9



Третья

13

39

0 2

0 3

0 4

0 5

1 6

2 8

3 9

6 12



Четвертая

13

52

0 3

0 4

0 5

1 6

2 7

3 10

5 12

8 15



Пятая

13

65

0 3

0 4

1 6

2 7

3 8

5 11

7 13

11 17



Шестая

13

78

0 3

1 5

1 6

3 7

4 9

7 12

10 15

14 20



Седьмая

13

91

1 3

1 5

2 7

4 8

6 10

9 14

13 17

18 22

L

Первая

20

20

·

# 2

# 2

# 3

# 3

# 4

# 4

0 5

0 6



Вторая

20

40

# 2

# 3

# 3

0 4

0 5

1 6

1 7

3 9



Третья

20

60

0 2

0 3

0 4

0 5

1 6

2 8

3 9

6 12



Четвертая

20

80

0 3

0 4

0 5

1 6

2 7

3 10

5 12

8 15



Пятая

20

100

0 3

0 4

1 6

2 7

3 8

5 11

7 13

11 17



Шестая

20

120

0 3

1 5

1 6

3 7

4 9

7 12

10 15

14 20



Седьмая

20

140

1 3

1 5

2 7

4 8

6 10

9 14

13 17

18 22

M

Первая

32

32

·

# 2

# 2

# 3

# 3

# 4

# 4

0 5

0 6



Вторая

32

64

# 2

# 3

# 3

0 4

0 5

1 6

1 7

3 9



Третья

32

96

0 2

0 3

0 4

0 5

1 6

2 8

3 9

6 12



Четвертая

32

128

0 3

0 4

0 5

1 6

2 7

3 10

5 12

8 15



Пятая

32

160

0 3

0 4

1 6

2 7

3 8

5 11

7 13

11 17



Шестая

32

192

0 3

1 5

1 6

3 7

4 9

7 12

10 15

14 20



Седьмая

32

224

1 3

1 5

2 7

4 8

6 10

9 14

13 17

18 22

N

Первая

50

50

·

# 2

# 2

# 3

# 3

# 4

# 4

0 5

0 6



Вторая

50

100

# 2

# 3

# 3

0 4

0 5

1 6

1 7

3 9



Третья

50

150

0 2

0 3

0 4

0 5

1 6

2 8

3 9

6 12



Четвертая

50

200

0 3

0 4

0 5

1 6

2 7

3 10

5 12

8 15



Пятая

50

250

0 3

0 4

1 6

2 7

3 8

5 11

7 13

11 17



Шестая

50

300

0 3

1 5

1 6

3 7

4 9

7 12

10 15

14 20



Седьмая

50

350

1 3

1 5

2 7

4 8

6 10

9 14

13 17

18 22

Окончание таблицы IV-C

Код объема выборки

Выборка

Объем выборки

Объем выборки

Двухступенчатые выборочные планы при приемлемом уровне качества (нормальный контроль)

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ас Re

Ac Re

P

Первая

80

80

·

# 2

# 2

# 3

# 3

# 4

# 4

0 5

0 6



Вторая

80

160

# 2

# 3

# 3

0 4

0 5

1 6

1 7

3 9



Третья

80

240

0 2

0 3

0 4

0 5

1 6

2 8

3 9

6 12



Четвертая

80

320

0 3

0 4

0 5

1 6

2 7

3 10

5 12

8 15



Пятая

80

400

0 3

0 4

1 6

2 7

3 8

5 11

7 13

11 17



Шестая

80

480

0 3

1 5

1 6

3 7

4 9

7 12

10 15

14 20



Седьмая

80

560

1 3

1 5

2 7

4 8

6 10

9 14

13 17

18 22

Q

Первая

125

125

·

# 2

# 2

# 3

# 3

# 4

# 4

0 5

0 6



Вторая

125

250

# 2

# 3

# 3

0 4

0 5

1 6

1 7

3 9



Третья

125

375

0 2

0 3

0 4

0 5

1 6

2 8

3 9

6 12



Четвертая

125

500

0 3

0 4

0 5

1 6

2 7

3 10

5 12

8 15



Пятая

125

625

0 3

0 4

1 6

2 7

3 8

5 11

7 13

11 17



Шестая

125

750

0 3

1 5

1 6

3 7

4 9

7 12

10 15

14 20



Седьмая

125

875

1 3

1 5

2 7

4 8

6 10

9 14

13 17

18 22

R

Первая

200

200

# 2

# 2

# 3

# 3

# 4

# 4

0 5

0 6



Вторая

200

400

# 2

# 3

# 3

0 4

0 5

1 6

1 7

3 9



Третья

200

600

0 2

0 3

0 4

0 5

1 6

2 8

3 9

6 12



Четвертая

200

800

0 3

0 4

0 5

1 6

2 7

3 10

5 12

8 15



Пятая

200

1000

0 3

0 4

1 6

2 7

3 8

5 11

7 13

11 17



Шестая

200

1200

0 3

1 5

1 6

3 7

4 9

7 12

10 15

14 20



Седьмая

200

1400

1 3

1 5

2 7

4 8

6 10

9 14

13 17

18 22

Обозначения:

 - используйте первый выборочный план под стрелкой. Если объем выборки не менее объема партии, требуется сплошной контроль;

 - используйте первый выборочный план над стрелкой;

Ас - приемочное число;

Re - браковочное число;

· - используйте соответствующий одноступенчатый выборочный план (или двухступенчатый план при его наличии);

++ - используйте соответствующий двухступенчатый выборочный план (или нижеописанный многоступенчатый план. при его наличии)

# - с таким объемом выборки приемка не допустима.

Таблица V-A - Аппроксимированные пределы среднего выходного уровня качества для нормального контроля (одноступенчатый выборочный контроль) (см. 12.4)

Код объема выборки

Объем выборки

Аппроксимированный предел среднего выходного уровня при приемлемом уровне качества (нормальный контроль)

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

А

2





























18





42.

69

97

160

220

330

470

730

1100

В

3



























12





28

46

65

110

150

220

310

490

720

1100

С

5

























7,4





17

27

39

63

90

130

190

290

430

660



D

8























4,6





11

17

24

40

56

82

120

180

270

410





Е

13





















2,8





6,5

11

15

24

34

50

72

110

170

250







F

20



















1,8





4,2

6,9

9,7

16

22

33

47

73













G

32

















1,2





2,6

4,3

6,1

9,9

14

21

29

46















Н

50















0,74





1,7

2,7

3,9

6,3

9,0

13

19

29

















J

80













0,46





1,1

1,7

2,4

4,0

5,6

8,2

12

18



















К

125











0,29





0,67

1,1

1,6

2,5

3,6

5,2

7,5

12





















L

200









0,18





0,42

0,69

0,97

1,6

2,2

3,3

4,7

7,3























М

315







0,12





0,27

0,44

0,62

1,00

1,4

2,1

3,0

4,7

























N

500





0,074





0,17

0,27

0,39

0,63

0,90

1,3

1,9

2,9



























Р

800



0,046





0,11

0,17

0,24

0,40

0,56

0,82

1,2

1,8





























Q

1250

0,029





0,067

0,11

0,16

0,25

0,36

0,52

0,75

1,2































R

2000





0,042

0,069

0,097

0,16

0,22

0,33

0,47

0,73

































Таблица V-B - Аппроксимированные пределы среднего выходного уровня качества для усиленного контроля (одноступенчатый выборочный контроль) (см. 12.4)

Код объема выборки

Объем выборки

Аппроксимированный предел среднего выходного уровня при приемлемом уровне качества (усиленный контроль)

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

А

2





































42

69

97

160

260

400

620

970

В

3





























12





28

46

65

110

170

270

410

650

1100

С

5



























7,4





17

27

39

63

100

160

250

390

610



D

8

























4,6





11

17

24

40

64

99

160

240

380





Е

13























2,8





6,5

11

15

24

40

61

95

150

240







F

20





















1,8





4,2

6,9

9,7

16

26

40

62













G

32



















1,2





2,6

4,3

6,1

9,9

16

25

39















Н

50

















0,74





1,7

2,7

3,9

6,3

10

16

25

















J

80















0,46





1,1

1,7

2,4

4,0

6,4

9,9

16



















К

125













0,29





0,67

1,1

1,6

2,5

4,1

6,4

9,9





















L

200











0,18





0,42

0,69

0,97

1,6

2,6

4,0

6,2























М

315









0,12





0,27

0,44

0,62

1,0

1,6

2,5

3,9

























N

500







0,074





0,17

0,27

0,39

0,63

1,0

1,6

2,5



























Р

800





0,046





0,11

0,17

0,24

0,40

0,64

0,99

1,6





























Q

1250



0,029





0,067

0,11

0,16

0,25

0,41

0,64

0,99































R

2000

0,018





0,042

0,069

0,097

0,16

0,26

0,40

0,62

































S

3150





0,027















































Таблица VI-А - Предельное качество в процентах несоответствующих единиц продукции, для которого ожидается приемка 10% партий (нормальный одноступенчатый выборочный контроль) (см. 12.6)

Код объема выборки

Объем выборки

Предельное качество, процент несоответствующих единиц продукции при приемлемом уровне качества

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

А

2





























68



В

3





-





















54





С

5

























37





58

D

8























25





41

54

Е

13





















16





27

36

44

F

20



















11





18

25

30

42

G

32

















6,9





12

16

20

27

34

Н

50















4,5





7,6

10

13

18

22

29

J

80













2,8





4,8

6,5

8,2

11

14

19

24

К

125











1,8





3,1

4,3

5,4

7,4

9,4

12

16

23

L

200









1,2





2,0

2,7

3,3

4,6

5,9

7,7

10

14



М

315







0,73





1,2

1,7

2,1

2,9

3,7

4,9

6,4

9,0





N

500





0,46





0,78

1,1

1,3

1,9

2,4

3,1

4,0

5,6







Р

800



0,29





0,49

0,67

0,84

1,2

1,5

1,9

2,5

3,5









Q

1250

0,18





0,31

0,43

0,53

0,74

0,94

1,2

1,6

2,3











R

2000





0,20

0,27

0,33

0,46

0,59

0,77

1,0

1,4













Таблица VI-B - Предельное качество в числе несоответствий на 100 единиц продукции, для которого ожидается приемка 10% партий (нормальный одноступенчатый выборочный контроль) (см. 12.6)

Код объема выборки

Объем выборки

Предельное качество, число несоответствий на 100 единиц продукции при приемлемом уровне качества

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

А

2





























120





200

270

330

460

590

770

1000

1400

1900

В

3



























77





130

180

220

310

390

510

670

940

1300

1800

С

5

























46





78

110

130

190

240

310

400

560

770

1100



D

8























29





49

67

84

120

150

190

250

350

480

670





Е

13





















18





30

41

51

71

91

120

160

220

300

410







F

20



















12





20

27

33

46

59

77

100

140













G

32

















7,2





12

17

21

29

37

48

63

88















Н

50















4,6





7,8

11

13

19

24

31

40

56

















J

80













2,9





4,9

6,7

8,4

12

15

19

25

35



















К

125











1,8





3,1

4,3

5,4

7,4

9,4

12

16

23





















L

200









1,2





2,0

2,7

3,3

4,6

5,9

7,7

10

14























М

315







0,73





1,2

1,7

2,1

2,9

3,7

4,9

6,4

9,0

























N

500





0,46





0,78

1,1

1,3

1,9

2,4

3,1

4,0

5,6



























Р

800



0,29





0,49

0,67

0,84

1,2

1,5

1,9

2,5

3,5





























Q

1250

0,18





0,31

0,43

0,53

0,74

0,94

1,2

1,6

2,3































R

2000





0,20

0,27

0,33

0,46

0,59

0,77

1,0

1,4

































Таблица VII-А - Предельное качество в процентах несоответствующих единиц продукции, для которого ожидается приемка 5% партий (нормальный одноступенчатый выборочный контроль) (см. 12.6)

Код объема выборки

Объем выборки

Предельное качество, процент несоответствующих единиц продукции при приемлемом уровне качества

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

А

2





























78



В

3



























63





С

5

























45





66

D

8























31





47

60

Е

13





















21





32

41

50

F

20



















14





22

28

34

46

G

32

















8,9





14

18

23

30

37

Н

50















5,8





9,1

12

15

20

25

32

J

80













3,7





5,8

7,7

9,4

13

16

20

26

К

125











2,4





3,8

5,0

6,2

8,4

11

14

18

24

L

200









1,5





2,4

3,2

3,9

5,3

6,6

8,5

11

15



М

315







0,95





1,5

2,0

2,5

3,3

4,2

5,4

7,0

9,6





N

500





0,60





0,95

1,3

1,6

2,1

2,6

3,4

4,4

6,1







Р

800



0,38





0,59

0,79

0,97

1,3

1,6

2,1

2,7

3,8









Q

1250

0,24





0,38

0,50

0,62

0,84

1,1

1,4

1,8

2,4











R

2000





0,24

0,32

0,39

0,53

0,66

0,85

1,1

1,5













Таблица VII-В - Предельное качество в числе несоответствий на 100 единиц продукции, для которого ожидается приемка 5% партий (нормальный одноступенчатый выборочный контроль) (см. 12.6)

Код объема выборки

Объем выборки

Предельное качество, число несоответствий на 100 единиц продукции при приемлемом уровне качества

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

А

2





























150





240

320

390

530

660

850

1100

1500

2000

В

3



























100





160

210

260

350

440

570

730

1000

1400

1900

С

5

























60





95

130

160

210

260

340

440

610

810

1100



D

8























38





59

79

97

130

160

210

270

380

510

710





Е

13





















23





37

48

60

81

100

130

170

230

310

440







F

20



















15





24

32

39

53

66

85

110

150













G

32

















9,4





15

20

24

33

41

53

68

95















Н

50















6,0





9,5

13

16

21

26

34

44

61

















J

80













3,8





5,9

7,9

9,7

13

16

21

27

38



















К

125











2,4





3,8

5,0

6,2

8,4

11

14

18

24





















L

200









1,5





2,4

3,2

3,9

5,3

6,6

8,5

11

15























М

315







0,95





1,5

2,0

2,5

3,3

4,2

5,4

7,0

9,6

























N

500





0,60





0,95

1,3

1,6

2,1

2,6

3,4

4,4

6,1



























Р

800



0,38





0,59

0,79

0,97

1,3

1,6

2,1

2,7

3,8





























Q

1250

0,24





0,38

0,50

0,62

0,84

1,1

1,4

1,8

2,4































R

2000





0,24

0,32

0,39

0,53

0,66

0,85

1,1

1,5

































Таблица VIII - Предельные числа для ослабленного контроля (см.9.3.3)

Число единиц выборки

Предельные числа при приемлемом уровне качества

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

15

25

40

68

100

150

250

400

650

1000

20-29

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

0

0

2

4

8

14

22

40

68

115

181

30-49

*

*

*

*

*

*

*

*

*

*

*

*

*

*

0

0

1

3

7

13

22

36

63

105

177

277

50-79

*

*

*

*

*

*

*

*

*

*

*

*

*

0

0

2

3

7

14

25

40

63

110

181

301



80-129

*

*

*

*

*

*

*

*

*

*

*

*

0

0

2

4

7

14

24

42

68

105

181

297





130-199

*

*

*

*

*

*

*

*

*

*

*

0

0

2

4

8

13

25

42

72

115

177

301

490





200-319

*

*

*

*

*

*

*

*

*

*

0

0

2

4

8

14

22

40

68

115

181

277

471







320-499

*

*

*

*

*

*

*

*

*

0

0

1

4

8

14

24

39

68

113

189













500-799

*

*

*

*

*

*

*

*

0

0

2

3

7

14

25

40

63

110

181















800-1249

*

*

*

*

*

*

*

0

0

2

4

7

14

24

42

68

105

181

















1250-1999

*

*

*

*

*

*

0

0

2

4

7

13

24

40

69

110

169



















2000-3149

*

*

*

*

*

0

0

2

4

8

14

22

40

68

115

181





















3150-4999

*

*

*

*

0

0

1

4

8

14

24

38

67

111

186























5000-7999

*

*

*

0

0

2

3

7

14

25

40

63

110

181

























8000-12499

*

*

0

0

2

4

7

14

24

42

68

105

181



























12500-19999

*

0

0

2

4

7

13

24

40

69

110

169





























20000-31499

0

0

2

4

8

14

22

40

68

115

181































более 31449

0

1

4

8

14

24

38

67

111

186

































* Число единиц выборки из последних 10 партий недостаточно для ослабленного контроля. В этом случае для вычислений можно использовать более 10 партий при условии, что они последние в последовательности, они были представлены на нормальный контроль, и при этом ни одна из них не была отклонена.

Таблица IX - Кривые средних объемов выборки для двух- и многоступенчатых планов контроля (для нормального и усиленного контроля) (см. 12.5)

вертикальные оси - значения п; горизонтальные оси - процент несоответствующих единиц продукции;

п - объем выборки эквивалентного одноступенчатого плана; Ac - приемочное число для первой выборки;

­ - эта точка показывает AQL плана нормального контроля; 1 - двухступенчатый контроль; 2 - многоступенчатый контроль

Таблица Х-А - Таблицы для кода объема выборки А (индивидуальные планы)

График А - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Ра)

Качество продукции, представленной на контроль , выраженное в проценте несоответствующих единиц продукции или числа несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Х-А-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Ра

Приемлемый уровень качества (нормальный контроль)

6,5

6,5

25

40

65

100

150



250



400



650



1000

р (в процентах несоответствующих единиц продукции)

р (в числе несоответствий на 100 единиц продукции)

99,0

0,501

0,503

7,43

21,8

41,2

89,3

145

175

239

305

374

517

629

859

977

95,0

2,53

2,56

17,8

40,9

68,3

131

199

235

308

384

462

622

745

995

1122

90,0

5,13

5,27

26,6

55,1

87,2

158

233

272

351

432

515

684

812

1073

1206

75,0

13,4

14,4

48,1

86,4

127

211

298

342

431

521

612

795

934

1214

1354

50,0

29,3

34,7

83,9

134

184

284

383

433

533

633

733

933

1083

1383

1533

25,0

50,0

69,3

135

196

255

371

484

540

651

761

870

1087

1248

1568

1728

10,0

68,4

115

194

266

334

464

589

650

770

889

1006

1238

1409

1748

1916

5,0

77,6

150

237

315

388

526

657

722

848

972

1094

1335

1512

1862

2035

1,0

90,0

230

332

420

502

655

800

870

1007

1141

1272

1529

1718

2088

2270







40

65

100

150



250



400



650



1000



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица Х-А-2 - Выборочные планы для кода объема выборки А

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки

менее 6,5

6,5



10

15

25

40

65

100

150



250



400



650



1000

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

2

Ñ

01

Используйте код D

Используйте код С

Используйте код В

12

23

34

56

78

89

1011

1213

1415

1819

2122

2728

3031

2

Двухступенчатый



Ñ

*

(*)

0

(*)

(*)

(*)

(*)

(*)

(*)

(*)

(*)

(*)

(*)

(*)



Многоступенчатый



Ñ

*



*

*

*

*

*

*

*

*

*

*

*

*





менее 10



10

15

25

40

65

100

150



250



400



650



1000





Приемлемый уровень качества (усиленный контроль)

Обозначения:

Ñ - используйте ближайший следующий код объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код D);

(*) - используйте простую выборку (или другой код В).

Таблица Х-В - Таблицы для кода объема выборки В (индивидуальные планы)

График А - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Ра)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числа несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица Х-В-1- Табличные значения оперативных характеристик для одноступенчатых планов контроля

Ра

Приемлемый уровень качества (нормальный контроль)

4,0

4,0

15

25

40

65

100



150



250



400



650



1000

р (в процентах несоответствующих единиц продукции)

р (в числе несоответствий на 100 единиц продукции)

99,0

0,334

0,335

4,95

14,5

27,4

59,5

96,9

117

159

203

249

345

419

572

651

947

1029

95,0

1,70

1,71

11,8

27,3

45,5

87,1

133

157

206

256

308

415

496

663

748

1065

1152

90,0

3,45

3,51

17,7

36,7

58,2

105

155

181

234

288

343

456

541

716

804

1131

1222

75,0

9,14

9,59

32,0

57,6

84,5

141

199

228

287

347

408

530

623

809

903

1249

1344

50,0

20,6

23,1

55,9

89,1

122

189

256

289

356

422

489

622

722

922

1022

1389

1489

25,0

37,0

46,2

89,8

131

170

247

323

360

434

507

580

724

832

1045

1152

1539

1644

10,0

53,6

76,8

130

177

223

309

392

433

514

593

671

825

939

1165

1277

1683

1793

5,0

63,2

99,9

158

210

258

350

438

481

565

648

730

890

1008

1241

1356

1773

1886

1,0

78,5

154

221

280

335

437

533

580

671

761

848

1019

1145

1392

1513

1951

2069



6,5

6,5

25

40

65

100



150



250



400



650



1000



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица Х-В-2 - Выборочные планы для кода объема выборки В

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки

менее 4,0

4,0

6,5



10

15

25

40

65

100



150



250



400



650



1000

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

3

Ñ

01

Используйте код А

Используйте код D

Используйте код С

12

23

34

56

78

89

1011

1213

1415

1819

2122

2728

3031

4142

4445

3

Двухступенчатый

2

Ñ

*

02

03

14

25

37

37

59

610

711

914

1116

1520

1722

2329

2531

2

4

12

34

45

67

89

1112

1213

1516

1819

2324

2627

3435

3738

5253

5657



Многоступенчатый



Ñ

*

++

++

++

++

++

++

++

++

++

++

++

++

++

++

++

4



менее 6,5

6,5



10

15

25

40

65

100



150



250



400



650



1000





Приемлемый уровень качества (усиленный контроль)

Обозначения:

Ñ - используйте ближайший следующий код объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код Е);

++ - используйте вышестоящий одноступенчатый план контроля (или другой код D).

Таблица Х-С - Таблицы для кода объема выборки С (индивидуальные планы)

График С - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Ра)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числа несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица Х-С-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Ра

Приемлемый уровень качества (нормальный контроль)

2,5

10

2,5

10

15

25

40

65



100



150



250



400



650

р (в процентах несоответствующих единиц продукции)

р (в числе несоответствий на 100 единиц продукции)

99,0

0,201

3,27

0,201

2,97

8,72

16,5

37,5

58,1

70,1

95,4

122

150

207

251

343

391

568

618

95,0

1,02

7,64

1,03

7,11

16,4

27,3

52,3

79,6

93,9

123

154

185

249

298

398

449

639

691

90,0

2,09

11,2

2,11

10,6

22,0

34,9

63,0

93,1

109

140

173

206

273

325

429

482

679

733

75,0

5,59

19,4

5,75

19,2

34,5

50,7

84,4

119

137

172

208

245

318

374

485

542

749

806

50,0

12,9

31,4

13,9

33,6

53,5

73,4

113

153

173

213

253

293

373

433

553

613

833

893

25,0

24,2

45,4

27,7

53,9

78,4

102

148

194

216

260

304

348

435

499

627

691

923

986

10,0

36,9

58,4

46,1

77,8

106

134

185

235

260

308

356

403

495

564

699

766

1010

1076

5,0

45,1

65,7

59,9

94,9

126

155

210

263

289

339

389

438

534

605

745

814

1064

1131

1,0

60,2

77,8

92,1

133

168

201

262

320

348

403

456

509

612

687

835

908

1171

1241



4,0



4,0

15

25

40

65



100



150



250



400



650



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица Х-С-2 - Выборочные планы для кода объема выборки С



Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки



менее 2,5

2,5

4,0



6,5

10

15

25

40

65



100



150



250



400



650

1000



Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re



Одноступенчатый

5

Ñ

01

Используйте код В

Используйте код Е

Используйте код D

1 2

2 3

3 4

5 6

7 8

8 9

10 11

12 13

14 15

18 19

21 22

27 28

30 31

41 42

44 45

Используйте код В

5



Двуступенчатый

3

Ñ

*

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

15 20

17 22

23 29

25 31

3



6





1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

26 27

34 35

37 38

52 53

56 57

6



Многоступенчатый



Ñ

*

++

++

++

++

++

++

++

++

++

++

++

++

++

++

++







менее 4,0

4,0



6,5

10

15

25

40

65



100



150



250



400



650



1000





Приемлемый уровень качества (усиленный контроль)

Обозначения:

Ñ - используйте ближайший следующий код объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код F);

++ - используйте вышестоящий одноступенчатый план контроля (или другой код D).



Таблица X-D- Таблицы для кода объема выборки D (индивидуальные планы)

График D - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Уа)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числа несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица X-D-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Ра

Приемлемый уровень качества (нормальный контроль)

1,5

6,5

10

1,5

6,5

10

15

25

40



65



100



150



250



400

р (в процентах несоответствующих единиц продукции)

р (в числе несоответствий на 100 единиц продукции)

99,0

0,126

1,97

6,08

0,126

1,86

5,45

10,3

22,3

36,3

43,8

59,6

76,2

93,5

129

157

215

244

355

386

95,0

0,639

4,64

11,1

0,641

4,44

10,2

17,1

32,7

49,8

58,7

77,1

96,1

116

156

186

249

281

399

432

90,0

1,31

6,86

14,7

1,32

6,65

13,8

21,8

39,4

58,2

67,9

87,8

108

129

171

203

268

301

424

458

75,0

3,53

12,1

22,1

3,60

12,0

21,6

31,7

52,7

74,5

85,5

108

130

153

199

234

303

339

468

504

50,0

8,30

20,1

32,1

8,66

21,0

33,4

45,9

70,9

95,9

108

133

158

183

233

271

346

383

521

558

25,0

15,9

30,3

43,3

17,3

33,7

49,0

63,9

92,8

121

135

163

190

217

272

312

392

432

577

617

10,0

25,0

40,6

53,8

28,8

48,6

66,5

83,5

116

147

162

193

222

252

309

352

437

479

631

672

5,0

31,2

47,1

60,0

37,4

59,3

78,7

96,9

131

164

180

212

243

274

334

378

465

509

665

707

1,0

43,8

59,0

70,7

57,6

83,0

105

126

164

200

218

252

285

318

382

429

522

568

732

776



2,5

10



2,5

10

15

25

40



65



100



150



250



400



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица X-D-2 - Выборочные планы для кода объема выборки D

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

суммарный объем выборки

менее 1,5

1,5

2,5



4,0

6,5

10

15

25

40



65



100



150



250



400

св. 400

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

8

Ñ

0 1

Используйте код В

Используйте код Е

Используйте код D

1 2

2 3

3 4

5 6

7 8

8 9

10 11

12 13

14 15

18 19

21 22

27 28

30 31

41 42

44 45

D

8

Двуступенчатый

5

Ñ

*

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

15 20

17 22

23 29

25 31

D

5

10

1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

2627

34 35

37 38

52 53

56 57



10

Многоступенчатый

2

Ñ

*

# 2

# 2

# 3

0 4

0 4

0 4

0 5

0 6

1 7

1 8

29

3 10

4 12

6 15

6 16

D

2

4

# 2

0 3

0 3

1 5

1 6

2 7

3 8

3 9

4 10

6 12

7 14

10 17

11 19

16 25

17 27



4

6

02

0 3

1 4

2 6

3 8

4 9

6 10

7 12

8 13

11 17

13 19

17 24

19 27

26 36

29 39



6

8

03

1 4

2 5

3 7

5 10

6 11

8 13

10 15

12 17

16 22

19 25

24 31

27 34

37 46

40 49



8

10

1 3

2 4

3 6

5 8

7 11

9 12

11 15

14 17

1720

22 25

25 29

32 37

36 40

49 55

53 58



10

12

1 3

3 5

4 6

7 9

10 12

12 14

14 17

18 20

21 23

27 29

31 33

40 43

45 47

61 64

65 68



12

14

2 3

4 5

6 7

9 10

13 14

14 15

18 19

21 22

2526

32 33

37 38

48 49

53 54

72 73

77 78



14



менее 2,5

2,5



4,0

6,5

10

15

25

40



65



100



150



250



400



св. 400



Приемлемый уровень качества (усиленный контроль)

Обозначения:

D - используйте ближайший предыдущий кодовый символ объема выборки, для которого имеются приемочное и браковочное числа;

Ñ - используйте ближайший последующий код объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код Н);

# - с таким объемом выборки приемка не допустима.

Таблица Х-Е - Таблицы для кода объема выборки Е (индивидуальные планы)

График Е - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Ра)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числе несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица Х-Е-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Ра

Приемлемый уровень качества (нормальный контроль)

1,0

4,0

6,5

10

1,0

4,0

6,5

10

15

25



40



65



100



150



250

р (в процентах несоответствующих единиц продукции)

р (в числе несоответствий на 100 единиц продукции)

99,0

0,077

1,18

3,58

6,95

0,077

1,15

3,35

6,33

13,7

22,4

27,0

36,7

46,9

57,5

79,6

96,7

132

150

219

238

95,0

0,394

2,81

6,60

11,3

0,395

2,73

6,29

10,5

20,1

30,6

36,1

47,5

59,2

71,1

95,7

115

153

173

246

266

90,0

0,807

4,17

8,80

14,2

0,810

4,09

8,48

13,4

24,2

35,8

41,8

54,0

66,5

79,2

105

125

165

185

261

282

75,0

2,19

7,41

13,4

19 9

2,21

7,39

13,3

19,5

32,5

45,8

52,6

66,3

80,2

94,1

122

144

187

208

288

310

50,0

5,19

12,6

20,0

27,5

5,33

12,9

20,6

28,2

43,6

59.0

66,7

82,1

97,4

113

144

167

213

236

321

344

25,0

10,1

19,4

28,0

36,1

10,7

20,7

30,2

39,3

57,1

74,5

83,1

100

117

134

167

192

241

266

355

379

10,0

16,2

26,8

36,0

44,4

17,7

29,9

40,9

51,4

71,3

90,5

100

119

137

155

190

217

269

295

388

414

5,0

20,6

31,6

41,0

49,5

23,0

36,5

48,4

59,6

80,9

101

111

130

150

168

205

233

286

313

409

435

1,0

29,8

41,3

50,6

58,8

35,4

51,1

64,7

77,3

101

123

134

155

176

196

235

264

321

349

450

477



1,5

6,5

10



1,5

6,5

10

15

25



40



65



100



150



250



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствии на 100 единиц продукции.

Таблица Х-Е-2 - Выборочные планы для кода объема выборки Е

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки

менее 1,0

1,0

1,5



2,5

4,0

6,5

10

15

25



40



68



100



150



250

св. 250

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

13

Ñ

0 1

Используйте код D

Используйте код G

Используйте код F

1 2

2 3

3 4

5 6

7 8

8 9

10 11

12 13

14 15

18 19

21 22

27 28

30 31

41 42

44 45

D

13

Двуступенчатый

8

Ñ

*

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

15 20

17 22

23 29

25 31

D

8

16

1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

26 27

34 35

37 38

52 53

56 57



16

Многоступенчатый

3

Ñ

*

# 2

# 2

#3

#4

04

0 4

0 5

0 6

1 7

1 8

2 9

3 10

4 12

6 15

6 16

D

3

6

# 2

0 3

03

1 5

1 6

2 7

3 8

3 9

4 10

6 12

7 14

10 17

11 19

16 25

17 27



6

9

0 2

0 3

1 4

2 6

3 8

4 9

6 10

7 12

8 13

11 17

13 19

17 24

19 27

26 36

29 39



9

12

0 3

1 4

2 5

3 7

5 10

6 11

8 13

10 15

12 17

16 22

19 25

24 31

27 34

37 46

40 49



12

15

1 3

2 4

3 6

5 8

7 11

9 12

11 15

14 17

1720

22 25

25 29

32 37

36 40

49 55

53 58



15

18

1 3

3 5

4 6

7 9

10 12

12 14

14 17

18 20

21 23

27 29

31 33

40 43

45 47

61 64

65 68



18

21

2 3

4 5

6 7

9 10

13 14

14 15

18 19

21 22

25 26

32 33

37 38

48 49

53 54

72 73

77 78



21



менее 1,5

1,5



2,5

4,0

6,5

10

15

25



40



66



100



150



250



св. 250



Приемлемый уровень качества (усиленный контроль)

Обозначения:

D - используйте ближайший предыдущий кодовый символ объема выборки, для которого имеются приемочное и браковочное числа;

Ñ - используйте ближайший последующий код объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код Н);

# - с таким объемом выборки приемка не допустима.

Таблица Х-F - Таблицы для кода объема выборки F (индивидуальные планы)

График F - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Ра)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числе несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица X-F-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Ра

Приемлемый уровень качества (нормальный контроль)

0,65

2,5

4,0

6,5

10

0,65

2,5

4,0

6,5

10

15



25



40



65

р (в процентах несоответствующих единиц продукции)

р (в числе несоответствий на 100 единиц продукции)

99,0

0,0502

0,759

2,27

4,36

9,75

0,0503

0,743

2,18

4,12

8,93

14,5

17,5

23,9

30,5

37,4

51,7-

62,9

95,0

0,256

1,81

4,22

7,14

14,0

0,256

1,78

4,09

6,83

13,1

19,9

23,5

30,8

38,4

46,2

62,2

74,5

90,0

0,525

2,69

5,64

9,03

16,6

0,527

2,66

5,51

8,72

15,8

23,3

27,2

35,1

43,2

51,5

68,4

81,2

75,0

1,43

4,81

8,70

12,8

21,6

1,44

4,81

8,64

12,7

21,1

29,8

34,2

43,1

52,1

61,2

79,5

93,4

50,0

3,41

8,25

13,1

18,1

27,9

3,47

8,39

13,4

18,4

28,4

30,3

43,3

53,3

63,3

73,3

93,3

108

25,0

6,70

12,9

18,7

24,2

34,8

6,93

13,5

19,6

25,5

37,1

48,4

54,0

65,1

76,1

87,0

109

125

10,0

10,9

18,1

24,5

30,4

41,5

11,5

19,4

26,6

33,4

46,4

58,9

65,0

77,0

88,9

101

124

141

5,0

13,9

21,6

28,3

34,4

45,6

15,0

23,7

31,5

38,8

52,6

65,7

72,2

84,8

97,2

109

133

151

1,0

20,6

28,9

35,8

42,1

53,2

23,0

33,2

42,0

50,2

65,5

80,0

87,0

101

114

127

153

172



1,0

4,0

6,5

10



1,0

4,0

6,5

10

15



25



40



65



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица X-F-2 - Выборочные планы для кода объема выборки F

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки

менее 0,65

0,65

1,0



1,5

2,5

4,0

6,5

10

15



25



40



65

св. 65

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

20

Ñ

0 1

Используйте код Е

Используйте код Н

Используйте код G

1 2

2 3

3 4

5 6

7 8

8 9

10 11

12 13

14 15

18 19

21 22

D

20

Двуступенчатый

13

Ñ

*

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

D

13

26

1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

26 27

26

Многоступенчатый

5 10

Ñ

*

# 2

# 2

# 3

# 4

0 4

0 4

0 5

0 6

1 7

1 8

2 9

D

5



# 2

0 3

0 3

1 5

1 6

2 7

3 8

3 9

4 10

6 12

7 14

10

15

0 2

0 3

1 4

2 6

3 8

4 9

6 10

7 12

8 13

11 17

13 19

15

20

0 3

1 4

2 5

3 7

5 10

6 11

8 13

10 15

12 17

16 22

19 25

20

25

1 3

2 4

3 6

5 8

7 11

9 12

11 15

14 17

17 20

22 25

25 29

25

30

1 3

3 5

4 6

7 9

10 12

12 14

14 17

18 20

21 23

27 29

31 33

30

35

2 3

4 5

6 7

9 10

13 14

14 15

18 19

21 22

25 26

32 33

37 38

35



менее 1,0

1,0



1,5

2,5

4,0

6,5

10

15



25



40



65



св. 65



Приемлемый уровень качества (усиленный контроль)

Обозначения:

D - используйте ближайший предыдущий кодовый символ объема выборки, для которого имеются приемочное и браковочное числа;

Ñ - используйте ближайший последующий код объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код J);

# - с таким объемом выборки приемка не допустима.

Таблица X-G - Таблицы для кода объема выборки G (индивидуальные планы)

График G - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Ра)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числа несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица X-G-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Ра

Приемлемый уровень качества (нормальный контроль)

0,40

1,5

2,5

4,0

6,5

10

0,40

1,5

2,5

4,0

6,5

10



15



25



40

р (в процентах несоответствующих единиц продукции)

р (в числе несоответствий на 100 единиц продукции)

99,0

0,0314

0,471

1,40

2,67

5,88

9,73

0,0314

0,464

1,36

2,57

5,58

9,08

11,0

14,9

19,1

23,4

32,3

39,3

95,0

0,160

1,12

2,60

4,38

8,50

13,1

0,160

1,11

2,56

4,27

8,17

12,4

14,7

19,3

24,0

28,9

38,9

46,5

90,0

0,329

1,67

3,49

5,56

10,2

15,1

0,329

1,66

3,44

5,45

9,85

14,6

17,0

21,9

27,0

32,2

42,7

50,8

75,0

0,895

3,01

5,42

7,98

13,4

19,0

0,899

3,00

5,40

7,92

13,2

18,6

21,4

26,9

32,6

38,2

49,7

58,4

50,0

2,14

5,19

8,27

11,4

17,5

23,7

2,17

5,24

8,36

11,5

17,7

24,0

27,1

33,3

39,6

45,8

58,3

67,7

25,0

4,24

8,19

11,9

15,4

22,3

29,0

4,33

8,41

12,3

16,0

23,2

30,3

33,8

40,7

47,6

54,4

67,9

78,0

10,0

6,94

11,6

15,8

19,7

27,1

34,0

7,20

12,2

16,6

20,9

29,0

36,8

40,6

48,1

55,6

62,9

77,4

88,1

5,0

8,94

14,0

18,4

22,5

30,1

37,2

9,36

14,8

19,7

24,2

32,9

41,!

45,1

53,0

60,8

68,4

83,4

94,5

1,0

13,4

19,0

23,8

28,1

36,0

43,2

14,4

20,7

26,3

31,4

41,0

50,0

54,4

63,0

71,3

79,5

95,6

107



0,65

2,5

4,0

6,5

10



0,65

2,5

4,0

6,5

10



15



25



40



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица X-G-2 - Выборочные планы для кода объема выборки G

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки

менее 0,40

0,40

0,65



1,0

1,5

2,5

4,0

6,5

10



15



25



40

св. 40

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

32

Ñ

0 1

Используйте код F

Используйте код J

Используйте код Н

1 2

2 3

3 4

5 6

7 8

8 9

10 11

12 13

14 15

18 19

21 22

D

32

Двуступенчатый

20

Ñ

*

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

D

20

40

1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

26 27

40

Многоступенчатый

8

Ñ

*

# 2

# 2

# 3

# 4

0 4

0 4

0 5

0 6

1 7

1 8

2 7

D

8

16

# 2

0 3

0 3

1 5

1 6

2 7

3 8

3 9

4 10

6 12

14

16

24

0 2

0 3

1 4

2 6

3 8

4 9

6 10

7 12

8 13

11 17

13 19

24

32

0 3

1 4

2 5

3 7

5 10

6 11

8 13

10 15

12 17

16 22

19 25

32

40

1 3

2 4

3 6

5 8

7 11

9 12

11 15

14 17

17 20

22 25

25 29

40

48

1 3

3 5

4 6

7 9

10 12

12 14

14 17

18 20

21 23

27 29

31 33

48

56

2 3

4 5

6 7

9 10

13 14

14 15

18 19

21 22

25 26

32 33

37 38

56



менее 0,66

0,65



1,0

1,5

2,5

4,0

6,5

10



15



25



40



св. 40



Приемлемый уровень качества (усиленный контроль)

Обозначения:

D - используйте ближайший предыдущий кодовый символ объема выборки, для которого имеются приемочное и браковочное числа;

Ñ - используйте ближайший последующий код объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код К);

# - с таким объемом выборки приемка не допустима.

Таблица Х-Н - Таблицы для кода объема выборки Н (индивидуальные планы)

График Н - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Ра)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числа несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица Х-Н-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Ра

Приемлемый уровень качества (нормальный контроль)

0,25

1,0

1,5

2,5

4,0

6,5



10

0,25

1,0

1,5

2,5

4,0

6,5



10



15



25

р (в процентах несоответствующих единиц продукции)

р (в числе несоответствий на 100 единиц продукции)

99,0

0,0201

0,300

0,886

1,68

3,69

6,07

7,36

10,1

0,0201

0,297

0,872

1,65

3,57

5,81

7,01

9,54

12,2

15,0

20,7

25,1

95,0

0,103

0,715

1,66

2,78

5,36

8,22

9,72

12,9

0,103

0,711

1,64

2,73

5,23

7,96

9,39

12,3

15,4

18,5

24,9

29,8

90,0

0,210

1,07

2,22

3,53

6,43

9,54

11,2

14,5

0,211

1,06

2,20

3,49

6,30

9,31

10,9

14,0

17,3

20,6

27,3

32,5

75,0

0,574

1,92

3,46

5,10

8,51

12,0

13,8

17,5

0,575

1,92

3,45

5,07

8,44

11,9

13,7

17,2

20,8

24,5

31,8

37,4

50,0

1,38

3,33

5,31

7,29

11,3

15,2

17,2

21,2

1,39

3,36

5,35

7,34

11,3

15,3

17,3

21,3

25,3

29,3

37,3

43,3

25,0

2,73

5,29

7,69

10,0

14,5

18,8

21,0

25,2

2,77

5,39

7,84

10,2

14,8

19,4

21,6

26,0

30,4

34,8

43,5

49,9

10,0

4,50

7,56

10,3

12,9

17,8

22,4

24,7

29,1

4,61

7,78

10,6

13,4

18,5

23,5

26,0

30,8

35,6

40,3

49,5

56,4

5,0

5,82

9,14

12,1

14,8

19,9

24,7

27,0

31,6

5,99

9,49

12,6

15,5

21,0

26,3

28,9

33,9

38,9

43,8

53,4

60,5

1,0

8,00

12,6

15,8

18,7

24,2

29,2

31,7

36,3

9.21

13,3

16,8

20,1

26,2

32,0

34,8

40,3

45,6

50,9

61,2

68,7



0,40

1,5

2,5

4,0

6,5



10



0,40

1,5

2,5

4,0

6,5



10



15



25



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение - для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица Х-Н-2 - Выборочные планы для кода объема выборки Н

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки

менее 0,25

0,25

0,40



0,65

1,0

1,5

2,5

4,0

6,5



10



15



25

св. 25

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

50

Ñ

0 1

Используйте код G

Используйте код К

Используйте код J

1 2

2 3

3 4

5 6

7 8

8 9

10 11

12 13

14 15

18 19

21 22

D

50

Двуступенчатый

32

Ñ

*

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

D

32

64

1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

26 27

64

Многоступенчатый

13

Ñ

*

# 2

# 2

# 3

# 4

0 4

0 4

0 5

0 6

1 7

1 8

29

D

13

26

# 1

0 3

0 3

1 5

1 6

2 7

3 8

3 9

4 10

6 12

7 14

26

39

0 2

0 3

1 4

2 6

3 8

4 9

6 10

7 12

8 13

11 17

13 19

39

52

0 3

1 4

2 5

3 7

5 10

6 11

8 13

10 15

12 17

16 22

19 25

52

65

1 3

2 4

3 6

5 8

7 11

9 12

11 15

14 17

17 20

22 25

25 29

65

78

1 3

3 5

4 6

7 9

10 12

12 14

14 17

1820

21 23

27 29

31 33

78

91

2 3

4 5

6 7

9 10

13 14

14 15

18 19

21 22

25 26

32 33

37 38

91



менее 0,40

0,40



0,65

1,0

1,5

2,5

4,0

6,5



10



15



25



св. 25



Приемлемый уровень качества (усиленный контроль)

Обозначения:

D - используйте ближайший предыдущий кодовый символ объема выборки, для которого имеются приемочное и браковочное числа;

Ñ - используйте ближайший последующий код объема выборки, для которого имеются приемочное и браковочное числа;

 Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код L);

# - с таким объемом выборки приемка не допустима.

Таблица X-J - Таблицы для кода объема выборки J (индивидуальные планы)

График J - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Pa)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числа несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL > 10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица X-J-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Pa

Приемлемый уровень качества (нормальный контроль)

0,015

0,65

1,0

1,5

2,5

4,0



6,5



10

0,15

0,65

1,0

1,5

2,5

4,0



6,5



10



15

р (в процентах несоответствующих единиц продукции)

р (в числе несоответствий на 100 единиц продукции)

99,0

0,012

0,187

0,56

1,04

2,28

3,73

4,51

6,17

7,93

9,76

0,0126

0,186

0,545

1,03

2,23

3,63

4,38

5,96

7,62

9,35

12,9

15,7

95,0

0,0641

0,446

1,03

1,73

3,32

5,07

6,00

7,91

9,89

11,9

0,0641

0,444

1,02

1,71

3,27

4,98

5,87

7,71

9,61

11,6

15,6

18,6

90,0

0,132

0,667

1,39

2,20

3,99

5,91

6,90

8,95

11,0

13,2

0,132

0,665

1,38

2,18

3,94

5,82

6,79

8,78

10,8

12,9

17,1

20,3

75,0

0,359

1,20

2,16

3,18

5,30

7,50

8,61

10,9

13,2

15,5

0,360

1,20

2,16

3,17

5,27

7,45

8,55

10,8

13,0

15,3

19,9

23,4

50,0

0,863

2,09

3,33

4,57

7,06

9,55

10,8

13,3

15,8

18,3

0,866

2,10

3,34

4,59

7,09

9,59

10,8

13,3

15,8

18,3

23,3

27,1

25,0

1,72

3,33

4,84

6,30

9,14

11,9

13,3

16,0

18,6

21,3

1,73

3,37

4,90

6,39

9,28

12,1

13,5

16,3

19,0

21,7

27,2

31,2

10,0

2,84

4,78

6,52

8,16

11,3

14,3

15,7

18,6

21,4

24,2

2,88

4,86

6,65

8,35

11,6

14,7

16,2

19,3

22,2

25,2

30,9

35,2

5,0

3,68

5,79

7,66

9,41

12,7

15,8

17,3

20,3

23,2

26,0

3,74

5,93

7,87

9,69

13,1

16,4

18,0

21,2

24,3

27,4

33,4

37,8

1,0

5,59

8,01

10,1

12,0

15,6

18,9

20,5

23,6

26,6

29,5

5,76

8,30

10,5

12,6

16,4

20,0

21,8

25,2

28,5

31,8

38,2

42,9



0,25

1,0

1,5

2,5

4,0



6,5



10



0,25

1,0

1,5

2,5

4,0



6,5



10



15



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение - для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица X-J-2 - Выборочные планы для кода объема выборки J

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки

менее 0,15

0,15

0,25



0,40

0,65

1,0

1,5

2,5

4,0



6,5



10



15

св. 15

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

80

Ñ

0 1

Используйте код Н

Используйте код L

Используйте код К

1 2

23

34

56

78

89

10 11

12 13

14 15

18 19

21 22

D

80

Двуступенчатый

50

Ñ

*

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

D

50 100

100

1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

26 27

Многоступенчатый

20

Ñ

*

# 2

# 2

# 3

# 4

0 4

0 4

0 5

0 6

1 7

1 8

2 9

D

20

40

# 2

0 3

0 3

1 5

1 6

2 7

3 8

3 9

4 10

6 12

7 14

40

60

0 2

0 3

1 4

2 6

3 8

4 9

6 10

7 12

8 13

11 17

13 19

60

80

0 3

1 4

2 5

3 7

5 10

6 11

8 13

10 15

12 17

16 22

19 25

80

100

1 3

2 4

3 6

5 8

7 11

9 12

11 15

14 17

17 20

22 25

25 29

100

120

1 3

3 5

4 6

7 9

10 12

12 14

14 17

18 20

21 23

27 29

31 33

120

140

2 3

4 5

6 7

9 10

13 14

14 15

18 19

21 22

25 26

32 33

37 38

140



менее 0,25

0,25



0,40

0,65

1,0

1,5

2,5

4,0



6,5



10



15



св. 15



Приемлемый уровень качества (усиленный контроль)

Обозначения:

D - используйте ближайший предыдущий кодовый символ объема выборки, для которого имеются приемочное и браковочное числа;

Ñ - используйте ближайший последующий код объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код М);

- с таким объемом выборки приемка не допустима.

Таблица Х-К - Таблицы для кода объема выборки К (индивидуальные планы)

График К - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Ра)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числа несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица Х-К-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Ра

Приемлемый уровень качества (нормальный контроль)

0,10

0,40

0,65

1,0

1,5

2,5



4,0



6,5



10

р (в процентах несоответствующих единиц продукции или в числе несоответствий на 100 единиц продукции)

99,0

0,00804

0,119

0,349

0,659

1,43

2,32

2,81

3,82

4,88

5,98

8,28

10,1

95,0

0,0410

0,284

0,654

1,09

2,09

3,18

3,76

4,94

6,15

7,40

9,95

11,9

90,0

0,0643

0,425

0,882

1,40

2,52

3,72

4,35

5,62

6,92

8,24

10,9

13,0

75,0

0,230

0,769

1,38

2,03

3,38

4,76

5,47

6,90

8,34

9,79

12,7

14,9

50,0

0,565

1,34

2,14

2,94

4,54

6,14

6,94

8,53

10,1

11,7

14,9

17,3

25,0

1,11

2,15

3,14

4,09

5,94

7,75

8,64

10,4

12,2

13,9

17,4

20,0

10,0

1,84

3,11

4,26

5,34

7,42

9,42

10,4

12,3

14,2

16,1

19,8

22,5

5,0

2,40

3,80

5,04

6,20

8,41

10,5

11,5

13,6

15,6

17,5

21,4

24,2

1,0

3,68

5,31

6,72

8,04

10,5

12,8

13,9

16,1

18,3

20,4

24,5

27,5



0,15

0,65

1,0

1,5

2,5



4,0



6,5



10



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение - для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица Х-К-2 - Выборочные планы для кода объема выборки К

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки

менее 0,10

0,10

0,15



0,25

0,40

0,65

1,0

1,5

2,5



4,0



6,5



10

св. 10

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

125

Ñ

0 1

Используйте код J

Используйте код М

Используйте код L

1 2

2 3

3 4

5 6

7 8

8 9

10 11

12 13

14 15

18 19

21 22

D

125

Двуступенчатый

80

Ñ

*

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

D

80

160

1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

26 27



160

Многоступенчатый

32

Ñ

*

# 2

# 2

# 3

# 4

0 4

0 4

0 5

0

1 7

1 8

2 9

D

32

64

# 2

0 3

0 3

1 5

1 6

2 7

3 8

3 9

4 10

6 12

7 14



64

96

0 2

0 3

1 4

2 6

3 8

4 9

6 10

7 12

8 13

11 17

13 19



96

128

0 3

1 4

2 5

3 7

5 10

6 11

8 13

10 15

12 17

16 22

19 25



128

160

1 3

2 4

3 6

5 8

7 11

9 12

11 15

14 17

17 20

22 25

25 29



160

192

1 3

3 5

4 6

7 9

10 12

12 14

14 17

18 20

21 23

27 29

31 33



192

224

2 3

4 5

6 7

9 10

13 14

14 15

18 19

21 22

25 26

32 33

37 38



224



менее 0,15

0,15



0,25

0,40

0,65

1,0

1,5

2,5



4,0



6,5



10



св. 10



Приемлемый уровень качества (усиленный контроль)

Обозначения:

D - используйте ближайший предыдущий кодовый символ объема выборки, для которого имеются приемочное и браковочное числа;

Ñ - используйте ближайший последующий код объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код М);

- с таким объемом выборки приемка не допустима.

Таблица X-L - Таблицы для кода объема выборки L (индивидуальные планы)

График L - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Pa)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числа несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица X-L-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Pa

Приемлемый уровень качества (нормальный контроль)

0,065

0,25

0,40

0,65

1,0

1,5



2,5



4,0



6,5

р (в процентах несоответствующих единиц продукции или в числе несоответствий на 100 единиц продукции)

99,0

0,00503

0,0743

0,218

0,412

0,893

1,45

1,75

2,39

3,05

3,74

5,17

6,29

95,0

0,0256

0,178

0,409

0,683

1,31

1,99

2,35

3,08

3,84

4,62

6,22

7,45

90,0

0,0527

0,266

0,551

0,872

1,58

2,33

2,72

3,51

4,32

5,15

6,84

8,12

75,0

0,144

0,481

0,864

1,27

2,11

2,98

3,42

4,31

5,21

6,12

7,95

9,34

50,0

0,347

0,839

1,34

1,84

2,84

3,83

4,33

5,33

6,33

7,33

9,33

10,8

25,0

0,693

1,35

1,96

2,55

3,71

4,84

5,40

6,51

7,61

8,70

10,9

12,5

10,0

1,15

1,94

2,66

3,34

4,64

5,89

6,50

7,70

8,89

10,1

12,4

14,1

5,0

1,50

2,37

3,15

3,88

5,26

6,57

7,22

8,48

9,72

10,9

13,3

15,1

1,0

2,30

3,32

4,20

5,02

6,55

8,00

8,70

10,1

11,4

12,7

15,3

17,2



0,10

0,40

0,65

1,0

1,5



2,5



4,0



6,5



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение - для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица X-L-2 - Выборочные планы для кода объема выборки L

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки

менее 0,065

0,065

0,10



0,15

0,25

0,40

0,65

1,0

1,5



2,5



4,0



6,5

св. 6,5

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

200

Ñ

0 1

Используйте код К

Используйте код N

Используйте код М

1 2

2 3

3 4

5 6

7 8

8 9

10 11

12 13

14 15

18 19

21 22

D

200

Двуступенчатый

125

Ñ

4

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

D

125

250





1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

2627



250

Многоступенчатый

50

Ñ

4

# 2

# 2

# 3

# 4

0 4

0 4

0 5

0 6

1 7

1 8

2 9

D

50 100

100





# 2

0 3

0 3

1 5

1 6

2 7

3 8

3 9

4 10

6 12

7 14





150





0 2

0 3

1 4

2 6

3 8

4 9

6 10

7 12

8 13

11 17

13 19



150

200





0 3

1 4

2 5

3 7

5 10

6 11

8 13

10 15

12 17

16 22

19 25



200

250





1 3

2 4

3 6

5 8

7 11

9 12

11 15

14 17

17 20

22 25

25 29



250

300





1 3

3 5

4 6

7 9

10 12

12 14

14 17

18 20

21 23

27 29

31 33



300

350





2 3

4 5

6 7

9 10

13 14

14 15

18 19

21 22

25 26

32 33

37 38



350



менее 0,10

0,10



0,15

0,25

0,40

0,65

1,0

1,5



2,5



4,0



6,5



св. 6,5



Приемлемый уровень качества (усиленный контроль)

Обозначения:

D - используйте ближайший предыдущий кодовый символ объема выборки, для которого имеются приемочное и браковочное числа;

Ñ - используйте ближайший последующий код объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код М);

- с таким объемом выборки приемка не допустима.

Таблица Х-М - Таблицы для кода объема выборки М (индивидуальные планы)

График М - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Ра)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числе несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица Х-М-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Ра

Приемлемый уровень качества (нормальный контроль)

0,040

0,15

0,25

0,40

0,65

1,0



1,5



2,5



4,0

р (в процентах несоответствующих единиц продукции или в числе несоответствий на 100 единиц продукции)

99,0

0,00319

0,0472

0,138

0,261

0,567

0,923

1,11

1,51

1,94

2,37

3,28

3,99

95,0

0,016 3

0,113

0,260

0,434

0,830

1,26

1,49

1,96

2,44

2,94

3,95

4,73

90,0

0,0335

0,169

0,350

0,554

1,00

1,48

1,72

2,23

2,74

3,27

4,34

5,16

75,0

0,0913

0,305

0,548

0,805

1,34

1,89

2,17

2,74

3,31

3,89

5,05

5,93

50,0

0,220

0,533

0,849

1,17

1,80

2,43

2,75

3,39

4,02

4,66

5,93

6,88

25,0

0,440

0,855

1,24

1,62

2,36

3,07

3,43

4,13

4,83

5,52

6,90

7,92

10,0

0,731

1,23

1,69

2,12

2,94

3,74

4,13

4,89

5,64

6,39

7,86

8,95

5,0

0,951

1,51

2,00

2,46

3,34

4,17

4,58

5,38

6,17

6,95

8,47

9,60

1,0

1,46

2,11

2,67

3,19

4,16

5,08

5,52

6,40

7,24

8,08

9,71

10,9



0,066

0,25

0,40

0,65

1,0



1,5



2,5



4,0



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица Х-М-2 - Выборочные планы для кода объема выборки М

Тип типа контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки

менее 0,040

0,040

0,065



0,10

0,15

0,25

0,40

0,65

1,0



1,5



2,5



4,0

св. 4,0

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

315

Ñ

0 1

Используйте код К

Используйте код N

Используйте код М

1 2

2 3

3 4

5 6

7 8

8 9

10 11

12 13

14 15

18 19

21 22

D

315

Двуступенчатый

200

Ñ

«

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

D

200

400





1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

26 27



400

Многоступенчатый

80

Ñ

*

# 2

# 2

# 3

# 4

0 4

0 4

0 5

0 6

1 7

1 8

2 9

D

80

160





# 2

0 3

0 3

1 5

1 6

2 7

3 8

3 9

4 10

6 12

7 14



160

240





0 2

0 3

1 4

2 6

3 8

4 9

6 10

7 12

8 13

11 17

13 19



240

320





0 3

1 4

2 5

3 7

5 10

6 11

8 13

10 15

12 17

16 22

19 25



320

400





1 3

2 4

3 6

5 8

7 11

9 12

11 15

14 17

17 20

22 25

25 29



400

480





1 3

3 5

4 6

7 9

10 12

12 14

14 17

18 20

21 23

27 29

31 33



480

560





2 3

4 5

6 7

9 10

13 14

14 15

18 19

21 22

25 26

32 33

37 38



560



менее 0,065

0,065



0,10

0,15

0,25

0,40

0,65

1,0



1,5



2,5



4,0



св. 4,0



Приемлемый уровень качества (усиленный контроль)

Обозначения:

D - используйте ближайший предыдущий кодовый символ объема выборки, для которого имеются приемочное и браковочное числа;

Ñ - используйте ближайший последующий код объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код М);

- с таким объемом выборки приемка не допустима.

Таблица X-N - Таблицы для кода объема выборки N (индивидуальные планы)

График N - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Ра)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числа несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица X-N-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Ра

Приемлемый уровень качества (нормальный контроль)

0,025

0,10

0,15

0,25

0,40

0,65



1,0



1,5



2,5

р (в процентах несоответствующих единиц продукции или в числе несоответствий на 100 единиц продукции)

99,0

0,002 01

0,0297

0,0872

0,165

0,357

0,581

0,701

0,954

1,22

1,50

2,07

2,51

95,0

0,010 3

0,071 1

0,164

0,273

0,523

0,796

0,939

1,23

1,54

1,85

2,49

2,98

90,0

0,021 1

0,106

0,220

0,349

0,630

0,931

1,09

1,40

1,73

2,06

2,73

3,25

75,0

0,0575

0,192

0,345

0,507

0,844

1,19

1,37

1,72

2,08

2,45

3,18

3,74

50,0

0,139

0,336

0,535

0,734

1,13

1,53

1,73

2,13

2,53

2,93

3,73

4,33

25,0

0,277

0,539

0,784

1,02

1,48

1,94

2,16

2,60

3,04

3,48

4,35

4,99

10,0

0,461

0,778

1,06

1,34

1,85

2,35

2,60

3,08

3,56

4,03

4,95

5,64

5,0

0,599

0,949

1,26

1,55

2,10

2,63

2,89

3,39

3,89

4,38

5,34

6,05

1,0

0,921

1,33

1,68

2,01

2,62

3,20

3,48

4,03

4,56

5,09

6,12

6,87



0,040

0,15

0,25

0,40

0,65



1,0



1,5



2,5



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица X-N-2 - Выборочные планы для кода объема выборки N

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки

менее 0,025

0,025

0,040



0,065

0,10

0,15

0,25

0,40

0,65



1,0



1,5



2,5

св. 2,5

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

500

Ñ

0 1

Используйте код М

Используйте код Q

Используйте код P

1 2

2 3

3 4

5 6

7 8

8 9

10 11

12 13

14 15

18 19

21 22

D

500

Двуступенчатый

315

Ñ

*

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

D

315

630





1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

26 27



630

Многоступенчатый

125

Ñ

*

# 2

# 2

# 3

# 4

0 4

0 4

0 5

0 6

1 7

1 8

2 9

D

125 250

250





# 2

0 3

0 3

1 5

1 6

2 7

3 8

3 9

4 10

6 12

7 14





375





0 2

0 3

1 4

2 6

3 8

4 9

6 10

7 12

8 13

11 17

13 19



375

500





0 3

1 4

2 5

3 7

5 10

6 11

8 13

10 15

12 17

16 22

19 25



500

625





1 3

2 4

3 6

5 8

7 11

9 12

11 15

14 17

17 20

22 25

25 29



625

750





1 3

3 5

4 6

7 9

10 12

12 14

14 17

18 20

21 23

27 29

31 33



750

875





2 3

4 5

6 7

9 10

13 14

14 15

18 19

21 22

25 26

32 33

37 38



875



менее 0,040

0,040



0,065

0,10

0,15

0,25

0,40

0,65



1,0



1,5



2,5



св. 2,5



Приемлемый уровень качества (усиленный контроль)

Обозначения:

D - используйте ближайший предыдущий кодовый символ объема выборки, для которого имеются приемочное и браковочное числа;

Ñ - используйте ближайший последующий код объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код М);

- с таким объемом выборки приемка не допустима.

Таблица Х-Р - Таблицы для кода объема выборки Р (индивидуальные планы)

График Р - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Pa)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числе несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица Х-Р-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Pa

Приемлемый уровень качества (нормальный контроль)

0,015

0,065

0,10

0,15

0,25

0,40



0,65



1,0



1,5

р (в процентах несоответствующих единиц продукции или в числе несоответствий на 100 единиц продукции)

99,0

0,001 26

0,018 6

0,054 5

0,103

0,223

0,363

0,438

0,596

0,762

0,935

1,29

1,57

95,0

0,006 41

0,044 4

0,102

0,171

0,327

0,498

0,587

0,771

0,961

1,16

1,56

1,86

90,0

0,013 2

0,066 5

0,138

0,218

0,394

0,582

0,679

0,878

1,08

1,29

1,71

2,03

75,0

0,036 0

0,120

0,216

0,317

0,527

0,745

0,855

1,08

1,30

1,53

1,99

2,34

50,0

0,086 6

0,210

0,334

0,459

0,709

0,959

1,08

1,33

1,58

1,83

2,33

2,71

25,0

0,173

0,337

0,490

0,639

0,928

1,21

1,35

1,63

1,90

2,17

2,72

3,12

10,0

0,288

0,486

0,665

0,835

1,16

1,47

1,62

1,93

2,22

2,52

3,09

3,52

5,0

0,374

0,593

0,787

0,969

1,31

1,64

1,80

2,12

2,43

2,74

3,34

3,78

1,0

0,576

0,830

1,05

1,26

1,64

2,00

2,18

2,52

2,85

3,18

3,82

4,29



0,025

0,10

0,15

0,25

0,40



0,65



1,0



1,5



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица Х-Р-2 - Выборочные планы для кода объема выборки Р

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки

менее 0,010

0,015

0,025



0,040

0,065

0,10

0,15

0,25

0,40



0,65



1,0



1,5

св. 1,5

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

800

Ñ

0 1

Используйте код N

Используйте код R

Используйте код Q

1 2

2 3

3 4

5 6

7 8

8 9

10 11

12 13

14 15

18 19

21 22

D

800

Двуступенчатый

500

Ñ

*

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

D

500

1000





1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

26 27



1000

Многоступенчатый

200

Ñ

*

# 2

# 2

# 3

# 4

0 4

0 4

0 5

0 6

1 7

1 8

2 9

D

200

400





# 2

0 3

0 3

1 5

1 6

2 7

3 8

3 9

4 10

6 12

7 14



400

600





0 2

0 3

1 4

2 6

3 8

4 9

6 10

7 12

8 13

11 17

13 19



600

800





0 3

1 4

2 5

3 7

5 10

6 11

8 13

10 15

12 17

16 22

19 25



800

1000





1 3

2 4

3 6

5 8

7 11

9 12

11 15

14 17

17 20

22 25

25 29



1000

1200





1 3

3 5

4 6

7 9

10 12

12 14

14 17

18 20

21 23

27 29

31 33



1200

1400





2 3

4 5

6 7

9 10

13 14

14 15

18 19

21 22

25 26

32 33

37 38



1400



менее 0,025

0,025



0,040

0,065

0,10

0,15

0,25

0,40



0,65



1,0



1,5



св. 1,5



Приемлемый уровень качества (усиленный контроль)

Обозначения:

D - используйте ближайший предыдущий кодовый символ объема выборки, для которого имеются приемочное и браковочное числа;

Ñ - используйте ближайший последующий код объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля (или другой код М);

- с таким объемом выборки приемка не допустима.

Таблица X-Q - Таблицы для кода объема выборки Q (индивидуальные планы)

График Q - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Рa)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числе несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица X-Q-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Рa

Приемлемый уровень качества (нормальный контроль)

0,010

0,040

0,065

0,10

0,15

0,25



0,40



0,65



1,0

р (в процентах несоответствующих единиц продукции или в числе несоответствий на 100 единиц продукции)

99,0

0,000 804

0,011 9

0,034 9

0,065 9

0,143

0,232

0,281

0,382

0,488

0,598

0,828

1,01

95,0

0,004 10

0,028 4

0,065 4

0,109

0,209

0,318

0,376

0,494

0.615

0,740

0,995 .

1,19

90,0

0,008 43

0,042 5

0,088 2

0,140

0,252

0,372

0,435

0,562

0,692

0,824

1.09

1,30

75,0

0,023 0

0,076 9

0,138

0,203

0,338

0,476

0,547

0,690

0,834

0,979

1,27

1,4

50,0

0,055 5

0,134

0,214

0,294

0,454

0,614

0,694

0,853

1,01

1,17

1,49

1,73

25,0

0,111

0,215

0,314

0,409

0,594

0,775

0,864

1,04

1,22

1,39

1,74

2,00

10,0

0,184

0,311

0,426

0,534

0,742

0,942

1,04

1,23

1,42

1,61

1,98

2,25

5,0

0,240

0,380

0,504

0,620

0,841

1,05

1,15

1,36

1,56

1,75

2,14

2,42

1,0

0,368

0,531

0,672

0,804

1,05

1,28

1,39

1,61

1,83

2,04

2,45

2,75



0,015

0,065

0,10

0,15

0,25



0,40



0,65



1,0



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица X-Q-2 - Выборочные планы для кода объема выборки Q

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки



0,010

0,015



0,025

0,040

0,065

0,10

0,15

0,25



0,40



0,65



1,0

св. 1,0

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

1250

Используйте код R

0 1

Используйте код Р

Используйте код S

Используйте код R

1 2

2 3

3 4

5 6

7 8

8 9

10 11

12 13

14 15

18 19

21 22

D

1250

Двуступенчатый

600

*

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

D

800

1 900



1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

26 27



1600

Многоступенчатый

315

*

# 2

# 2

# 3

# 4

0 4

0 4

0 5

0 6

1 7

1 8

2 9

D

315

630



# 2

0 3

0 3

1 5

1 6

2 7

3 8

3 9

4 10

6 12

7 14



630

945



0 2

0 3

1 4

2 6

3 8

4 9

6 10

7 12

8 13

11 17

13 19



945

1260



0 3

1 4

2 5

3 7

5 10

6 11

8 13

10 15

12 17

16 22

19 25



1260

1575



1 3

2 4

3 6

5 8

7 11

9 12

11 15

14 17

17 20

22 25

25 29



1 575

1890



1 3

3 5

4 6

7 9

10 12

12 14

14 17

18 20

21 23

27 29

31 33



1 890

2205



2 3

4 5

6 7

9 10

13 14

14 15

18 19

21 22

25 26

32 33

37 38



2205



0,010

0,015



0,025

0,040

0,065

0,10

0,15

0,25



0,40



0,66



1,0



св. 1,0



Приемлемый уровень качества (усиленный контроль)

Обозначения:

D - используйте ближайший предыдущий кодовый символ объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля;

# - с таким объемом выборки приемка не допустима.

Таблица X-R - Таблицы для кода объема выборки R (индивидуальные планы)

График R - Кривые оперативных характеристик для одноступенчатых планов (кривые двух- и многоступенчатого контроля по возможности максимально близки)

Ожидаемый процент принятых партий (Ра)

Качество продукции, представленной на контроль (р, выраженное в проценте несоответствующих единиц продукции или числе несоответствий на 100 единиц продукции для AQL<10; в числе несоответствий на 100 единиц продукции для AQL>10).

Примечание - Значения на кривых соответствуют AQL для нормального контроля.

Таблица X-R-1 - Табличные значения оперативных характеристик для одноступенчатых планов контроля

Ра

Приемлемый уровень качества (нормальный контроль)

0,025

0,040

0,065

0,10

0,15



0,25



0,40





р (в процентах несоответствующих единиц продукции или в числе несоответствий на 100 единиц продукции)

99,0

0,00743

0,0218

0,0412

0,0892

0,145

0,175

0,239

0,305

0,374

0,517

0,629

95,0

0,017 8

0,0409

0,0683

0,131

0,199

0,235

0,309

0,304

0,462

0,622

0,745

90,0

0,0266

0,0551

0,0872

0,158

0,233

0,272

0,351

0,432

0,515

0,684

0,812

75,0

0,0481

0,0664

0,127

0,211

0,298

0,342

0,431

0,521

0,612

0,795

0,934

50,0

0,0839

0,134

0,181

0,284

0,383

0,433

0,533

0,633

0,733

0,933

1,08

25,0

0,135

0,196

0,255

0,371

0,484

0,540

0,651

0,761

0,870

1,09

1,25

10,0

0,194

0,266

0,334

0,464

0,589

0,650

0,770

0,889

1,01

1,24

1,41

5,0

0,237

0,315

0,388

0,526

0,657

0,722

0,848

0,972

1,09

1,33

1,51

1,0

0,332

0,420

0,502

0,655

0,800

0,870

1,02

1,14

1,27

1,53

1,72



0,040

0,065

0,10

0,15



0,25



0,40



0,65



Приемлемый уровень качества (усиленный контроль)

Примечание - Биномиальное распределение для расчета процента несоответствующих единиц продукции; пуассоновское - для числа несоответствий на 100 единиц продукции.

Таблица X-R-2 - Выборочные планы для кода объема выборки R

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Суммарный объем выборки



0,010

0,015



0,025

0,040

0,065

0,10

0,15



0,25



0,40



0,65

св. 0,65

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Ac Re

Одноступенчатый

2000

0 1

Используйте код Q

Используйте код Р

Используйте код S

1 2

2 3

3 4

5 6

7 8

8 9

10 11

12 13

14 15

18 19

21 22

D

2000

Двуступенчатый

1250

*

0 2

0 3

1 4

2 5

3 7

3 7

5 9

6 10

7 11

9 14

11 16

D

1250

2600



1 2

3 4

4 5

6 7

8 9

11 12

12 13

15 16

18 19

23 24

26 27



2500

Многоступенчатый

500

*

# 2

# 2

# 3

# 4

0 4

0 4

0 5

0 6

1 7

1 8

2 9

D

500

1000



# 2

0 3

0 3

1 5

1 6

2 7

3 8

3 9

4 10

6 12

7 14



1000

1500



0 2

0 3

1 4

2 6

3 8

4 9

6 10

7 12

8 13

11 17

13 19



1500

2000



0 3

1 4

2 5

3 7

5 10

6 11

8 13

10 15

12 17

16 22

19 25



2000

2500



1 3

2 4

3 6

5 8

7 11

9 12

11 15

14 17

17 20

22 25

25 29



2500

3000



1 3

3 5

4 6

7 9

10 12

12 14

14 17

18 20

21 23

27 29

31 33



3000

3500



2 3

4 5

6 7

9 10

13 14

14 15

18 19

21 22

25 26

32 33

37 38



3500



0,010

0,015



0,025

0,040

0,065

0,10

0,15



0,25



0,40



0,65



св. 0,65



Приемлемый уровень качества (усиленный контроль)

Обозначения:

D - используйте ближайший предыдущий кодовый символ объема выборки, для которого имеются приемочное и браковочное числа;

Ac - приемочное число;

Re - браковочное число;

* - используйте вышестоящий одноступенчатый план контроля;

# - с таким объемом выборки приемка не допустима.


Таблица X-S- Выборочные планы для кода объема выборки S

Тип плана контроля

Суммарный объем выборки

Приемлемый уровень качества (нормальный контроль)

Ас

Re

Одноступенчатый

3 150

1

2

Двуступенчатый

2000

0

2

4000

1

2

Многоступенчатый

800

#

2

1600

#

2

2400

0

2

3200

0

3

4000

1

3

4800

1

3

5600

2

3



0,025

Приемлемый уровень качества (усиленный контроль)

ПРИЛОЖЕНИЕ А

(обязательное)

Взаимосвязь настоящего стандарта с ГОСТ Р 50779.30 и ГОСТ Р 50779.52

Настоящий стандарт основан на концепции AQL при выборе планов контроля в отличие от выборочной системы ГОСТ Р 50779.30 и ГОСТ Р 50779.52, основанной на групповом показателе качества партии продукции NQL.

В том случае, если при заключении контракта стороны (поставщик, потребитель, уполномоченная (третья) сторона) приняли решение о проведении статистического приемочного контроля по ГОСТ Р 50779.30, то область применения настоящего стандарта необходимо ограничить следующими условиями:

1) выборочный контроль проводится только одной стороной (потребителем или его представителем на территории поставщика);

2) контролируется непрерывная серия партий из продолжительного устойчивого производственного процесса;

3) контроль партий следует проводить в том же порядке, как они изготавливались;

4) если установлен NQL, то в качестве AQL в настоящем стандарте следует использовать значение NQL.

Ключевые слова: управление качеством продукции, выборочный контроль, статистические методы, выборочная система, схема, план контроля, приемлемый уровень качества






Rambler's Top100 Яндекс цитирования
  Copyright © 2008-2024, www.docload.ru
