ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ ИНСТРУКЦИЯ ВСН 239-88 ОРДЕНА ЛЕНИНА ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ
НОРМЫ ИНСТРУКЦИЯ ВСН 239-88 ОРДЕНА ЛЕНИНА
ПРОЕКТНО-СТРОИТЕЛЬНОЕ ОБЪЕДИНЕНИЕ МОССТРОЙ «Инструкция» разработана лабораторией подземных
сооружений НИИМосстроя (зав. лабораторией канд. техн. наук Б. В. Ляпидевский,
канд. геолого-минералогических наук А. Н. Огильви, канд. техн. наук А. Ф. Ландер,
ст. научн. сотрудник Л. В. Мельникова, мл. научн. сотр. С. А. Фрог). Согласована с
Управлением подготовки производства ПСО Мосстрой, Управлением Моспроект-1,
ВНИИР, ВНИИ Водгео, ЦК профсоюза рабочих строительства и промстройматериалов. Утверждена Техническим управлением ПСО Мосстрой.
1. ОБЩИЕ ПОЛОЖЕНИЯ1.1. Настоящая
инструкция предназначена для проектирования и строительства пристенных дренажей
подвальных помещений зданий и подземных сооружений с использованием дренажной
оболочки из полимерных материалов «Дрениз». Дренажная
оболочка заменяет обмазочную и оклеечную гидроизоляцию. 1.2. Дренажная
оболочка «Дрениз» может применяться при всех типах грунтовых вод. 1.3. Дренажная
оболочка из полимерных материалов «Дрениз» должна отвечать техническим
требованиям, приведенным в разделе 2 настоящей инструкции. 1.4. При
проектировании дренажей следует руководствоваться типовыми схемами,
приведенными в разделе 3. 1.5. Дренажная
оболочка «Дрениз» поставляется совместно с полотнами нетканого фильтрующего
материала размером 150 ´ 2000 мм, который защищает
ее верхнюю кромку от попадания грунта (п. 3.4). 1.6. Строительно-монтажные работы по устройству пристенного дренажа с применением оболочки «Дрениз» должны выполняться в соответствии с проектом, общими правилами производства и приемки работ и требованиями настоящей инструкции.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ2.1. Дренажная
оболочка «Дрениз» применяется для выполнения пристенного дренажа с глубиной заложения
до 8 м. Дренажная
оболочка должна выдерживать нагрузку 0,15 МПа до смятия гофр при скорости 0,05
мм/мин. 2.2.
Водоотводящая способность дренажной оболочки должна быть не менее 1 л/с на 1 м. 2.3. Оболочка
«Дрениз» изготавливается из гофрированного полиэтиленового листа и нетканого
полимерного фильтрующего материала, скрепляемых между собой с помощью сварки. 2.4.
Материалы, применяемые для изготовления дренажных элементов, должны
удовлетворять требованиям следующих документов: полиэтилен
высокого давления - ГОСТ 16337-77Е; полотно
иглопробивное геотекстильное поверхностной плотностью 400-500 г/м2 -
ТУ 63.070 оп 52-87 (III вариант). Для
изготовления гофрированного полиэтиленового листа и фильтрующего материала
допускается использовать: - лист из
вторичного полиэтилена - ТУ 6-19-198-82; -
иглопробивной полиакрилонитрильный материал - ТУ 17-14-101-79, поверхностной
плотностью 400-450 г/м2; -
термоскрепленный полипропиленовый материал типа «Тайпар» поверхностной
плотностью 100-150 г/м. 2.5. Листы оболочки
«Дрениз» должны иметь размеры, приведенные в табл. 1, на рис. 1. Таблица 1
*) Определяются возможностями технологического оборудования 2.6.
Допускаемые отклонения от размеров листов дренажной оболочки не должны
превышать, мм: по длине - ±20; по ширине - ±5; по толщине - ±1; 2.7. Прочность
гофрированного полиэтиленового листа на сжатие (до момента смятия гофр) должна
быть не менее 0,15 МПа Рис.
1. Материал «Дрениз»: 1 - фильтрующий материал 2 - гофрированный полиэтиленовый лист 2.8.
Водонепроницаемость нетканого фильтрующего материала должна быть не менее 100
м/сут. 2.9. Прочность
на разрыв фильтрующего материала должна быть не менее 4500 Н/м. 2.10.
Минимально допустимый диаметр стержня, на котором может гнуться «Дрениз» (при
температуре 20°С) поперек гофр без нарушения их сплошности, составляет 20 см
(применительно к ГОСТ 10296-79). 3. ПРАВИЛА УКЛАДКИ ДРЕНАЖНОЙ ОБОЛОЧКИ «ДРЕНИЗ»3.1. Дренажная
оболочка «Дрениз» должна укладываться одновременно с трубчатыми дренами,
отводящими воду с участка зданий и сооружений. 3.2. Листы
«Дрениз» крепятся к стене здания (сооружения) в виде полос, которые обращены
гофрированной частью к поверхности стены, фильтрующим материалом - к грунту
засыпки. Водоотводящие каналы должны располагаться вертикально. 3.3. Крепление
листов дренажной оболочки к стеке здания осуществляется точечной приклейкой
битумом или другими клеющими средствами. Возможно крепление к стене при помощи

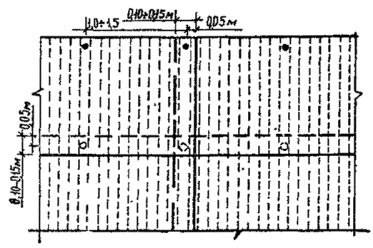

дюбелей (рис.
2). Рис. 2. Схема крепления дренажной оболочки 3.4. Листы дренажной оболочки соединяются друг с другом внахлест:
верхняя горизонтальная полоса должна перекрывать нижнюю полосу, чтобы избежать
попадания грунта во внутренние полости материала. Величина перекрытия

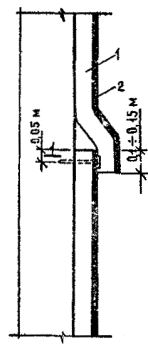

горизонтальных швов не менее 10-15 см (рис. 3), вертикальных - до 15 см (рис. 4). Рис
3. Шов дренажной оболочки «Дрениз» (горизонтальный): 1 - гофрированный полиэтиленовый лист 2 - фильтрующий материал Рис

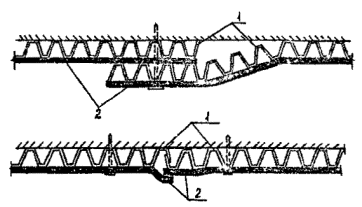

4. Шов дренажной оболочки «Дрениз» (вертикальный): 1 - гофрированный полиэтиленовый лист 2 - фильтрующий материал 3.5. При
установке верхней полосы «Дрениза» нетканый фильтрующий материал должен
перекрывать верхний торец полосы и заводиться на поверхность полимерного листа,
обращенную к стене здания (рис. 5). Рис
5. Заделка верхней кромки двенажной оболочки: 1 - полоса фильтрующего материала шириной 10 см; 2 - дренажная оболочка «Дрениз»; 3 - стена здания (сооружения) 3.6. При
глубине заложения кольцевого дренажа до 5 м (рис. 6) и от 5 до 8 м (рис. 7)
совместная работа «Дрениза» и дренажной трубы обеспечивается засыпкой песка с
коэффициентом фильтрации более 5 м/сут. Уровень засыпки песком должен быть на

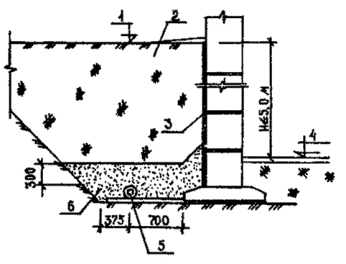

30 см выше верха дренажной трубы. Рис

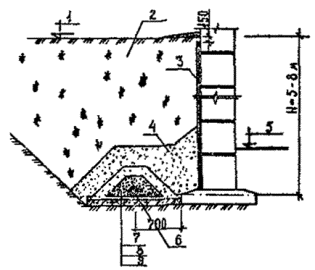

6. Конструкция пристенного дренажа глубиной заложения до 5 м: 1 - планировочная отметка; 2 - местный грунт; 3 - дренажная оболочка «Дрениз»; 4 - пол подвала; 5 - трубофильтр; 6 - песок с коэффициентом фильтрации 5 м/с Рис 7. Конструкция пристенного дренажа глубиной
заложения от 5 до 8 м: 1 - планировочная отметка; 2 - местный грунт; 3 - дренажная оболочка «Дрениз»; 4 - песок с коэффициентом фильтрации 5 м/сут.; 5 - пол подвала; 6 - асбестоцементная труба; 7 - гранитный щебень d = 3¸15 мм; 8 - песок d = 0,3¸1,5 мм; 9 - бетон марки 100 3.7. Верх
оболочки «Дрениз» должен быть ниже планировочных отметок на 15-20 см. 3.8. На
перекрытиях подземных сооружений гофры дренажной оболочки должны располагаться
по уклону. Фильтрующий слой обращен к грунту засыпки. 3.9.
Консольные части подземных конструкций должны покрываться снизу оболочкой «Дрениз»
с целью предохранении их от капиллярной влаги. Гофры полиэтиленового листа
могут располагаться параллельно углам конструкции. 3.10. Не
допускается монтаж элементов дренажной конструкции в траншее, заполненной
водой. 4. ОБРАТНАЯ ЗАСЫПКА ПАЗУХ КОТЛОВАНОВ ИЛИ ТРАНШЕЙ И УПЛОТНЕНИЕ ГРУНТА4.1. Обратная
засыпка пазух котлованов или траншей производится после окончания работ по
устройству дренажа с оболочкой «Дрениз», составления акта на скрытые работы и
получения разрешения на засыпку. 4.2. Засыпка и
уплотнение грунта ведется в соответствии со СНиП 3.02.01-87,
«Технологическими указаниями по уплотнению грунта при обратной засыпке котлованов,
траншей и пазух, строительству внутриквартальных дорог», разработанными
НИИМосстроем и трестом Мосоргстрой в 1987 г. (арх. № 10759), и
«Технологическими указаниями по уплотнению грунтов при обратной засыпке
котлованов, траншей и пазух в зимнее время», разработанными трестом Мосоргстрой
и НИИМосстроем в 1967 г. (арх. № 10901). 4.3. Засыпка
пазух котлованов или траншей производится послойно экскаваторами,
экскаваторами-планировщиками, бульдозерами. При этом толщина слоя отсыпаемого
грунта вблизи дренажной оболочки «Дрениз» с учетом последующего уплотнения

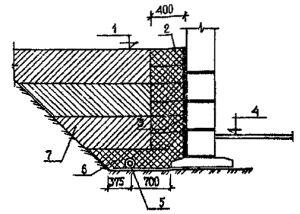

ручными трамбовками должна быть не более 25 см (рис. 8). Рис
8. Уплотнение грунта при обратной засыпке пазух котлована или траншей: 1 - планировочная отметка; 2 - послойное уплотнение грунта ручными электротрамбовками; 3 - дренажная оболочка «Дрениз»; 4 - пол подвала; 5 - трубофильтр; 6 - песок с коэффициентом фильтрации 5 м/сут; 7 - послойное уплотнение грунта машинами и механизмами 4.4. Обратная
засыпка дренажной оболочки «Дрениз» выполняется местным грунтом, который не
должен содержать строительного мусора. Засыпка пазух котлована или траншей
разжиженным или несвязным илистым грунтом не допускается. 4.5. В зимнее
время обратная засыпка дренажной оболочки «Дрениз» осуществляется только талым
грунтом. 4.6. Грунт при
обратной засыпке уплотняется вручную электротрамбовками типа ИЭ-4505 и ИЭ-4502
на расстоянии не менее 40 см от вертикально уложенной дренажной оболочки
«Дрениз» и на высоте не менее 30 см над горизонтально уложенной дренажной
оболочкой «Дрениз». Уплотнение
зон, примыкающих к краям откоса, осуществляется гидромолотами типа СП-62, СП-71
«Рамер», виброплитами И-16, И-315, И-50 или другими машинами и механизмами,
мощность удара рабочего органа которых не более 8800 Дж (900 кгс×м). 4.7. При
обратной засыпке и уплотнении грунта в пазухах котлована или траншеи должны
быть приняты меры против повреждения дренажной оболочки «Дрениз». 5. ТЕХНИЧЕСКИЙ КОНТРОЛЬ, ПРИЕМКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ ДРЕНАЖНОЙ ОБОЛОЧКИ «ДРЕНИЗ»5.1. Приемка
пристенного дренажа с использованием оболочек «Дрениз» в эксплуатацию
производится в соответствии со СНиП 3.01.01-85. 5.2. Предъявляемый
к сдаче в эксплуатацию пристенный дренаж должен соответствовать проекту и
техническим требованиям, изложенным в разделе 3 настоящей инструкции. 5.3. В
процессе устройства пристенного дренажа с применением оболочки «Дрениз»
пооперационный контроль осуществляется производителем работ (мастером).
Технический надзор производится автором проекта и заказчиком. После
выполнения пристенного дренажа составляется акт на скрытые работы. 5.4. Элементы
дренажной оболочки «Дрениз» должны соответствовать техническим требованиям,
изложенным в разделе 2 настоящей инструкции. 5.5. Каждая
партия дренажных оболочек «Дрениз», отпускаемая заводом-изготовителем, должна
быть снабжена паспортом установленной формы. Паспорта хранятся у производителя
работ и предъявляются при составлении акта о сдаче дренажа в эксплуатацию. 5.6. На листах
дренажной оболочки «Дрениз» не допускаются: разрывы нетканого полотна; смятие
гофр более 5 % от общего количества гофр листа; отслоение нетканого полотна от
гофрированного листа на площади более 5 % от общей площади листа. 5.7. Дренажные
оболочки поставляются на объект строительства в виде листов, уложенных в стопу
массой не более 40 кг с деревянными прокладками через каждые 3 листа. Стопа
должна быть уложена на подкладки и скреплена стальной лентой по ГОСТ 3560-73*. 5.8. Дренажные
оболочки «Дрениз» хранятся в горизонтальном положении в условиях, исключающих
воздействие прямого солнечного света. Должны быть приняты меры против их
загрязнения. 5.9. При
хранении оболочек в штабелях количество стоп в штабеле не должно превышать 3. 5.10. Погрузку
и разгрузку дренажных оболочек производят вручную или подъемными кранами с
соблюдением мер, исключающих возможность их повреждения. 6. ТЕХНИКА БЕЗОПАСНОСТИ6.1. При
производстве строительно-монтажных работ необходимо выполнять требования СНиП III-4-80
«Техника безопасности в строительстве», включая изменения от 23.IV.84 №
56, «Инструкция по технике безопасности для рабочих, выполняющих работы
нулевого цикла», выпущенной в 1982 г. 6.2. При
монтаже листов оболочки «Дрениз» необходимо выполнять требования «Инструкции по
технике безопасности при работе с монтажным поршневым пистолетом ПЦ-52-1» (ВСН
191-83). СОДЕРЖАНИЕ |
|
|
