ГОСТ 20763-85 МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНЫЕ ОСНОВНЫЕ ПАРАМЕТРЫ ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
Дата введения 01.01.86 1. Настоящий стандарт
распространяется на переносные центробежные погружные электронасосы (далее -
электронасосы) для загрязненных, кроме бытовых (фекальных) и производственных
сточных вод, с подачей от 1,11×10-3 до 139×10-3 м3/с
(от 4 до 500 м3/ч) и напором от 5 до 50 м, предназначенные для
откачки воды температурой от 273 К (0°С) до 308 К (35°С), с водородным показателем
в пределах 5-10 рН, плотностью до 1100 кг/м3, при содержании твердых
механических примесей до 10% по массе с плотностью твердых частиц не более 2500
кг/м3 и максимальным размером до 5 мм включ. Допускается изготовлять
электронасосы для загрязненных вод температурой до 333 К (60 °С) - исполнения
Тр, до 368 К (95 °С) - исполнения Г, а также для загрязненных жидкостей с
содержанием нефти и нефтепродуктов до 10% - взрывозащищенного исполнения (В2Т3)
при сохранении установленных настоящим стандартом подачи и напора. Стандарт распространяется на
электронасосы, изготовляемые для нужд народного хозяйства и экспорта. Требования п. 2.1 в части подачи, напора и КПД являются обязательными,
другие требования - рекомендуемыми. (Измененная редакция, Изм. №
1, 3). 2. Основные параметры 2.1.
Основные
параметры электронасосов должны соответствовать указанным в таблице.
* Электронасосы изготовляются с 01.01.93. ** Масса и КПД расчетные и подлежат уточнению по мере освоения электронасосов. Примечания: 1. Значения подачи, напора и КПД указаны для работы электронасосов на воде по ГОСТ 2874* температурой до 25°С при номинальных значениях напряжения и частоты тока. 2. Масса электронасосов указана без учета массы напорных рукавов, токопроводящего кабеля пускозащитной аппаратуры и заливаемого в камеру уплотнений масла. 3. Значения КПД в скобках - для 60 Гц. * На территории Российской Федерации действует ГОСТ Р 51232-98. (Измененная редакция, Изм. №
2, 3). 2.2. Электронасосы следует
изготовлять на номинальные напряжения 220, 380, 415 В с частотой 50 Гц. Допускается изготовлять
электронасосы на напряжение 380 и 440 В частотой 60 Гц для экспорта с подачей и
напором, указанными в таблице. 2.3. Минимальный подпор

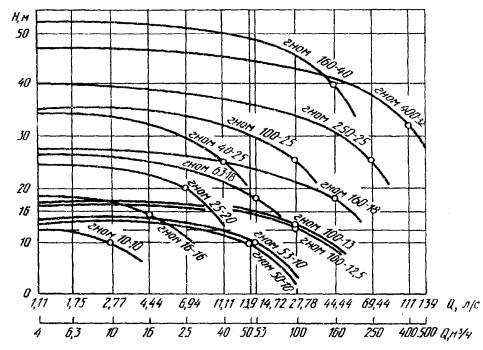

следует указывать в эксплуатационной документации электронасосов. 2.4. Режимы работы
электронасосов по подаче и напору должны соответствовать указанным на чертеже. (Измененная редакция, Изм. №
2, 3). 2.5. Пример условного обозначения электронасоса Н для загрязненной
воды Г, одноступенчатого О, моноблочного М с подачей 100 м3/ч
и напором 25 мм: Электронасос ГНОМ 100-25
ГОСТ 20763-85 То же, для электронасосов
для откачки воды температурой до 60°С: Электронасос ГНОМ 100-25T
ГОСТ 20763-85 То же, для электронасосов
для откачки воды температурой до 95°С: Электронасос ГНОМ 100-25Г
ГОСТ 20763-85 То же, для электронасосов
для откачки загрязненных жидкостей с содержанием нефти и нефтепродуктов до 10%: Электронасос ГНОМ 100-25Тр
ГОСТ 20763-85 Для различных конструктивных
модификаций (модернизаций) одного типоразмера электронасоса перед его
обозначением следует указывать числа, соответствующие порядковому номеру
модификации (модернизации). (Измененная редакция, Изм. №
1). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1.
РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР РАЗРАБОТЧИКИ В.Е. Аникиенко (руководитель темы),
Р.Г. Краузова 2. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от
20.02.85 № 345 3. Срок проверки - 1996 г. 4. ВЗАМЕН ГОСТ 20763-75
5. Ограничение срока
действия снято Постановлением Госстандарта от 05.06.92 № 532 6. ИЗДАНИЕ (май 2000 г.) с Изменениями № 1, 2, 3, утвержденными в июне
1987 г., мае 1990 г., мае 1992 г. (ИУС 9-87, 8-90, 8-92) (Поправка. ИУС
5-2004 г.). |
|
|
