ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

КАНАТЫ СТАЛЬНЫЕ
СОРТАМЕНТ

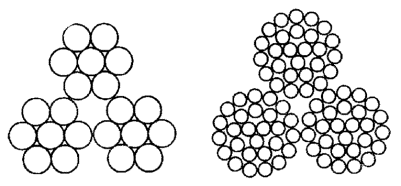

КАНАТЫ ДВОЙНОЙ СВИВКИ ТИПА ЛК-О КОНСТРУКЦИИ 3´7(1+6),
ТИПА ТК КОНСТРУКЦИИ 3
´27(3+9+15),
ТИПА ТК КОНСТРУКЦИИ 3
´37(1+6+12+18)

ГОСТ 3093-80

Москва

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

1996

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАНАТЫ ДВОЙНОЙ СВИВКИ
ТИПА ЛК-О КОНСТРУКЦИИ 3
´7(1+6),
ТИПА ТК КОНСТРУКЦИИ 3
´27(3+9+15),
ТИПА ТК КОНСТРУКЦИИ 3
´37(1+6+12+18)

Сортамент

Two lay rope type ЛК-О construction 3´7(1+6), type ТК construction 3´27(3+9+15), type ТК construction 3´37(1+6+12+18).
Dimensions

ГОСТ
3093-80*

Взамен
ГОСТ 3093-66,
ГОСТ 3094-66,
ГОСТ 3095-66

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1834 срок введения установлен

с 01.01.82

Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-92)

1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-О и точечным касанием проволок в прядях типа ТК.

2. Канаты подразделяются по признакам

по назначению:

грузовые - Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по виду покрытия поверхности проволоки:

из проволоки без покрытия;

из оцинкованной проволоки:

для особо жестких агрессивных условий работы - ОЖ,

для жестких агрессивных условий работы - Ж,

для средних агрессивных условий работы - С;

по направлению свивки:

правой,

левой - Л;

по сочетанию направлений свивки элементов каната:

крестовой,

односторонней - О;

по способу свивки:

нераскручивающиеся - Н,

раскручивающиеся;

по точности изготовления:

нормальной,

повышенной - Т;

по степени уравновешенности:

рихтованные - Р,

нерихтованные.

(Измененная редакция, Изм. № 1, 2).

Примеры условных обозначений

Канат диаметром 14,5 мм, грузового назначения, из проволоки без покрытия, марки В, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

Канат 14,5-Г-В-Н-Т-1770 ГОСТ 3093-80

То же, диаметром 14,5 мм, грузового назначения, марки 1, оцинкованной по группе Ж, левой крестовой свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1860 Н/мм2 (190 кгс/мм2):

Канат 14,5-Г-1-Ж-Л-Р-1860 ГОСТ 3093-80

(Измененная редакция, Изм. № 2).

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.


Диаметр, мм

Расчетная площадь сечения всех проволок, мм2

Ориентировочная масса 1000 м смазанного каната, кг

Маркировочная группа, Н/мм2 (кгс/мм2)

каната

проволоки

1570(160)

1670(170)

1770(180)

центральной

в слоях

Разрывное усилие, Н, не менее

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом



3 проволоки

18 проволок

















1,35

0,20

0,20

0,66

5,84

1030

940

1095

1005

1160

1045

3,0

0,55

0,50

4,25

38,0

6660

6125

7080

6505

7495

6800



3 проволоки

108 проволок

















12,0

0,85

0,8

55,99

504,5

87750

72100

93250

76400

98750

77750





81 проволока

















14,5

-

1,2

91,6

860,0

143500

117000

152500

124500

161500

127000



3 проволоки

108 проволок

















17,0

1,30

1,20

126,13

1095,0

197500

161500

210000

171500

222000

176000

Примечание. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.
