КОМПЛЕКС
АРХИТЕКТУРЫ, СТРОИТЕЛЬСТВА, РАЗВИТИЯ И РЕКОНСТРУКЦИИ ГОРОДА ТЕХНОЛОГИЧЕСКИЙ РЕГЛАМЕНТ 07. ГЕРМЕТИЗАЦИЯ
СТЫКОВ НАРУЖНЫХ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ТР 95.07-99 МОСКВА-2000 Технологический
регламент разработан по 11 видам производства строительно-монтажных работ,
каждый из которых издан отдельным томом: 1. Строительство
дорог из сборных железобетонных конструкций и монолитного бетона (ТР 95.01-99); 2. Монтаж
наружных тепловых сетей с индустриальной теплоизоляцией (ТР 95.02-99); 3. Возведение
свайных фундаментов (ТР 95.03-99); 4. Устройство
дренажей (ТР 95.04-99); 5. Устройство
рулонных и черепичных кровель (ТР 95.05-99); 6. Теплоизоляция
стыков наружных стеновых панелей (ТР 95.06-99); 7. Герметизация
стыков наружных ограждающих конструкций (ТР 95.07-99); 8. Монтаж
внутренних сетей холодного и горячего водоснабжения (ТР 95.08-99); 9. Устройство
полов (ТР 95.09-99); 10. Облицовка
стен плитками (ТР 95.10-99); 11. Производство
малярных фасадных работ (ТР 95.11-99). Технологический регламент разработан ГУП
"НИИМосстрой": - Белоусов Е. Д.,
д.т.н., профессор, директор; тел. (095) 147-4002 - Белавин Ф. С.,
к.т.н., зам. директора по научной работе, с участием ГУ "Мосстройлицензия" - Емельянов Ю.
П., руководитель ГУ и ПКТИ
"Промстрой" Едличка С.Ю., генеральный директор. Технологический регламент согласован с АО ХК
"Главмосстрой", ОАО "Мосинжстрой", ГУ
"Мосстройлицензия", ГУП "Мосстройсертификация" и утвержден
Управлением экономической, научно-технической и промышленной политики в
строительной отрасли. Том 07 "Герметизация стыков наружных ограждающих
конструкций" ТР 95.07-99 разработан лабораторией герметизации ГУП
"НИИМосстрой": - Файфман Е.Ф.,
зав. лабораторией; тел. (095) 147-44-84 - Коротаев А.Н., старший научный сотрудник СОДЕРЖАНИЕ
I. ОБЩИЕ ПОЛОЖЕНИЯ1. Настоящий регламент
распространяется на работы по герметизации наружных стеновых панелей (включая и
стены подвалов). 2. Регламент
содержит описание технологического процесса, его основные параметры,
используемые материалы, инструменты, приспособления, средства механизации, а
также основные правила техники безопасности. 3.
Регламент составлен на основании требований СНиП 3.03.01-87 "Несущие и
ограждающие конструкции", ВСН
19-95 "Инструкция по технологии заделки стыковых соединений панелей
наружных стен жилых домов и зданий соцкультбыта".
II. ТЕХНОЛОГИЧЕСКИЙ РЕГЛАМЕНТ
III. СДАТОЧНО-ПРИЕМОЧНЫЕ ИСПЫТАНИЯ
IV. ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ1. При
производстве работ по герметизации стыков наружных стеновых панелей должны
соблюдаться требования СНиП III 4-80* "Техника безопасности в
строительстве", "Правила пожарной безопасности при производстве
строительно-монтажных работ" (утвержденных ГУПО МВД СССР 26.02.86г.). 2. Перед началом
работ на строительной площадке должны быть вывешены плакаты и предупредительные
надписи, разъясняющие безопасные приемы выполнения работ. 3. К работе по
наклейке лент и нанесению мастик, которые содержат токсичные, легколетучие и
огнеопасные вещества, допускаются лица, прошедшие медицинское
освидетельствование и обучение, а также проинструктированные о свойствах
материалов и мерах пожарной безопасности. 4. Запрещается пользоваться
открытым огнем и курить в местах, где производится розлив, дозировка и
перемешивание клеев, растворителей и др. ЛВЖ. 5. Клей КН-2 и
другие виды клеев, растворители, а также тара из под них пожаро- и
взрывоопасны. Запрещается оставлять пустую тару на перекрытии и в будке
герметчиков. Каждый рабочий должен знать правила обращения с огнеопасными и
легковоспламеняющимися материалами и инструкции по предотвращению и тушению
пожаров. 6. Пустую тару из
под клея и растворителей запрещается оставлять на перекрытии или в будке
герметчиков ввиду ее взрыво- и пожароопасности. 7. Для
предотвращения искрообразования запрещается вскрывать металлическую тару с
клеями, растворителями и др. ЛВЖ, ударяя по ней стальным инструментом.
Открывать тару следует не искрящимся бронзовым инструментом или деревянной
конопаткой. 8.
Электрооборудование для приготовления, подогрева и нанесения герметика и
перемешивания клея должно быть в исправном состоянии и заземлено. Периодически
должны проверяться электрическая прочность и электросопротивление изоляции.
Электрооборудование будки герметчиков также должно быть исправным, проверено и
заземлено. Включать и выключать его разрешается только дежурному электрику.
Запрещается пользоваться неисправным или искрящим электрооборудованием и
инструментом. 9.
Рабочие-герметчики должны быть обеспечены защитной спецодеждой, рукавицами,

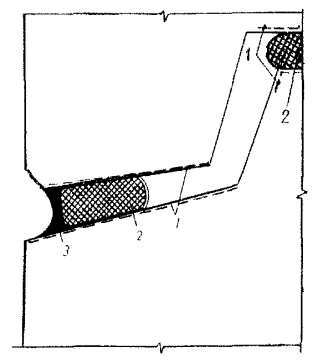

резиновыми перчатками и профилактическими мазями для смазывания рук. Рис. 1 Заделка горизонтального "открытого" стыка 1 - панели
наружных стен; 2 - покрытие грунтовочным
составом; 3 -
герметизирующий и утепляющий вкладыш; 4 - утепляющий

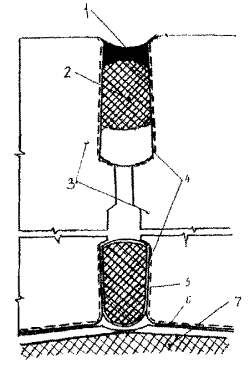

вкладыш. Рис. 2 Заделка вертикального "открытого" стыка 1 - панель
внутренней стены; 2 - цементный
раствор; 3 - слив из
алюминия в местах пересечения вертикальных и горизонтальных стыков; 4 - панели
наружной стены; 5 - утепляющий
вкладыш; 6 -
воздухозащитная лента на клее; 7 - водоотбойная
лента; 8 - покрытие

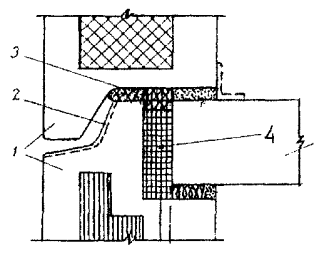

грунтовочным составом. Рис. 3 Заделка горизонтального закрытого стыка: 1 - поверхности
панелей наружных стен, покрытые грунтовочным составом; 2 - уплотняющая
прокладка "Вилатерм"; 3 -

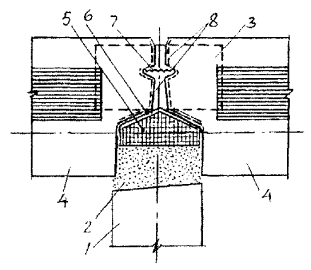

вулканизующийся герметик. Рис. 4 Заделка вертикального закрытого стыка: 1 -
вулканизующийся герметик; 2 -
"Вилатерм", установленный «насухо»; 3 - панели
наружной стены; 4 - поверхности, покрытые
грунтовочным составом; 5 -
"Вилатерм" остановленный на клее; 6 -
воздухозащитная лента на клее; 7 - утепляющий

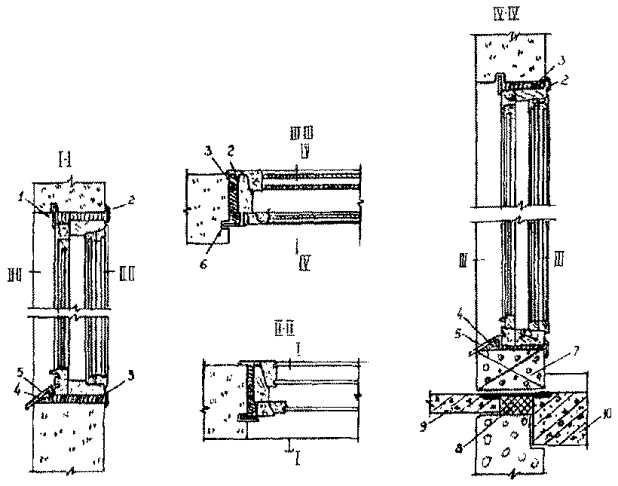

вкладыш. Рис. 5 Пример
теплоизоляции оконных и балконных блоков с использованием монтажных пен типа
"Макрофлекс" 1 - деревянный штапик; 2 -
наличник; 3 - монтажная пена; 4 - деревянный клин; 5 - фартук из кровельного
железа; 6 - профрезерованная щель; 7 - ячеистобетонные блоки мелкой резки; 8 -
утеплитель; 9 - балконная плита; 10 - плита перекрытия. |
|
|
