АТК 26-18-9-94 АЛЬБОМ ТИПОВЫХ
КОНСТРУКЦИЙ ПРОБКИ Конструкция и размеры Дата введения 1995-01-01 1 Область применения
Настоящий
альбом типовых конструкций устанавливает конструкцию и размеры пробок для
заглушки резьбовых отверстий в устройствах для установки приборов на сосудах,
аппаратах, блоках и трубопроводах, применяемых в химической, нефтехимической и
газовой промышленности на условное давление до 16,0 МПа
и температуру не ниже минус 70 С. 2 Нормативные ссылки
В
настоящем стандарте использованы ссылки на следующие стандарты: АТК 26-18-10-94 Устройства для установки приборов измерения
температуры на Ру от 0,6 до 16,0 МПа. Пробки. Общие технические требования. 3 Конструкция и размеры
Пробки
по конструкции и размерам предусматриваются двух типов: Тип I - пробки по рисунку 23 Тип 2
- пробки по рисунку
24. 3.1
Конструкция и размеры пробки типа 1 должны соответствовать рисунку 23;
и таблице 8.

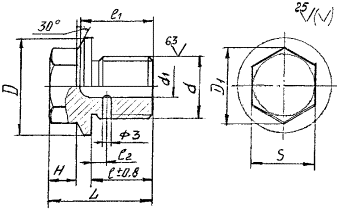

Тип 1 Рисунок
23 Таблица 8 Размеры
в миллиметрах
Примечание - Масса подсчитана из условия плотности материала 7,85
г/см3. Пример условного обозначения пробки типа 1 с диаметром резьбы М27×1,5 из стали 20: Пробка 1-М27×1,5-20 АТК 26-18-9-94 3.2 Конструкция и размеры

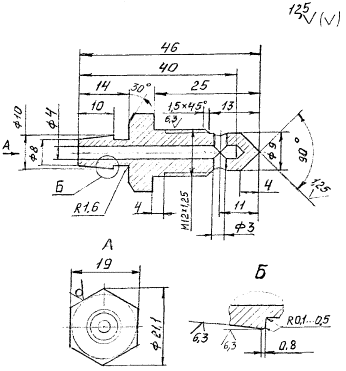

пробки типа 2 должны соответствовать рисунку 24. Тип 2 Рисунок
24 Масса
пробки 0,034 кг. Пример условного обозначения пробки типа 2 из стали Ст3сп3: Пробка 2-СтЗспЗ АТК 26-18-9-94 4 Маркировать условное обозначение на бирке 5 Технические требования по АТК 26-18-10 Примечание - Масса подсчитана из условия
плотности материала 7,85 г/см3. |
|
|
