ГОСТ 12840-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАМКИ ПРЕДОХРАНИТЕЛЬНЫЕ
ДЛЯ ОДНОРОГИХ КРЮКОВ

ТИПЫ И РАЗМЕРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАМКИ ПРЕДОХРАНИТЕЛЬНЫЕ ДЛЯ ОДНОРОГИХ КРЮКОВ

Типы и размеры

Safely locks for single hooks.
Type and dimensions

ГОСТ
12840-80

Дата введения 01.01.81

1. Настоящий стандарт распространяется на предохранительные замки для однорогих кованых и штампованных крюков климатического исполнения У по ГОСТ 15150, применяемых в грузоподъемных машинах общего назначения.

Стандарт не распространяется на предохранительные замки для крюков, предназначенных для работы во взрывоопасной среде, а также для грузоподъемных машин специального назначения.

2. Предохранительные замки должны быть изготовлены следующих типов:

1 - замки пружинного замыкания;

2 - замки, замыкающиеся под действием собственной массы.

3. Присоединительные размеры замка типа 1 к крюку по ГОСТ 6627 (исполнение 2) должны соответствовать указанным на черт. 1 и в табл. 1.

Таблица 1

мм

Номер замка	Координаты центра отверстия		Диаметр отверстия крюка d Н₁₄
Номер замка	Н±1	Н₁±1	Диаметр отверстия крюка d Н₁₄
1	26	9	4
2	28	9
3	31	10
4	35	12	5
5	38	12	5
6	42	15	6
7	48	15	6
8	56	18	8
9	60	21
10	65	21
11	78	25	10
12	82	28	10
13	92	32	12
14	105	35	12

Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.

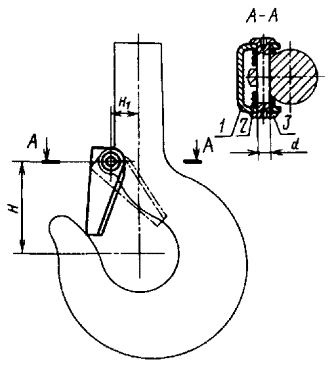

1 - защелка; 2 - пружина; 3 - штифт

Черт. 1

Примечание. Чертеж не определяет конструкцию замка.

Пример условного обозначения предохранительного замка номер 7 типа 1:

Замок 7-1 ГОСТ 12840-80

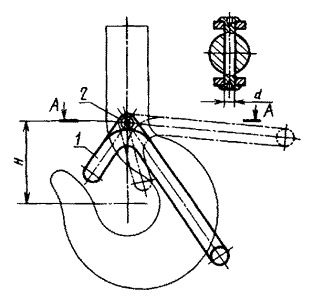

4. Присоединительные размеры замка типа 2 к крюку в случае сверления его хвостовика должны соответствовать указанным на черт. 2 и в табл. 2.

1 - скоба; 2 - штифт

Черт. 2

Примечание. Чертеж не определяет конструкцию замка.

Таблица 2

мм

Номер замка	Координаты центра отверстия Н		Диаметр отверстия крюка d. H₁₄	Номер замка	Координаты центра отверстия Н		Диаметр отверстия крюка d. H₁₄
Номер замка	Номин.	Пред. откл.	Диаметр отверстия крюка d. H₁₄	Номер замка	Номин.	Пред. откл.	Диаметр отверстия крюка d. H₁₄
1	25	±1,0	3	14	105	±1,5	10
2	26			15	120
3	30			16	130
4	32			17	150		12
5	38		4	18	165
6	42			19	190
7	48			20	210		16
8	55		6	21	240
9	60		6	22	260
10	75		8	23	300		20
11	80			24	330
12	85			25	370
13	95			26	410

Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.

Пример условного обозначения предохранительного замка номер 7 типа 2:

Замок 7-2 ГОСТ 12840-80

Примеры конструкций предохранительных замков приведены в приложении.

ПРИЛОЖЕНИЕ

Рекомендуемое

КОНСТРУКЦИИ ПРЕДОХРАНИТЕЛЬНЫХ ЗАМКОВ ДЛЯ ОДНОРОГИХ КРЮКОВ

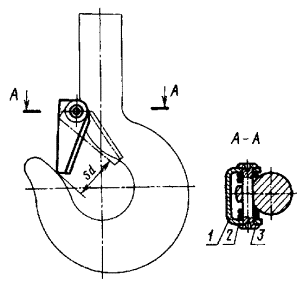

1. Пример конструкции и размеры предохранительных замков типа 1 приведены на черт. 1-3 и в табл. 1-3.

1 - защелка; 2 - пружина; 3 - штифт

Черт. 1

Таблица 1

Номер замка	Sa, мм	Масса, г	Дет. 1	Дет. 2	Дет. 3 по ГОСТ 10774-80
1	12	13	1-1/1	1-1/2	4h11´25
2	14	16	2-1/1		4h11´25
3	16	18	3-1/1		4h11´30
4	19	31	4-1/1	4-1/2	5h11´36
5	21	35	5-1/1	4-1/2	5h11´36
6	23	45	6-1/1	6-1/2	6h11´36
7	27	49	7-1/1	6-1/2	6h11´36
8	30	81	8-1/1	8-1/2	8h11´45
9	33	87	9-1/1		8h11´50
10	37	104	10-1/1		8h11´50
11	41	183	11-1/1	11-1/2	10h11´55
12	47	205	12-1/1	11-1/2	10h11´60
13	51	294	13-1/1	14-1/2	12h11´70
14	62	321	14-1/2	14-1/2	12h11´70

(Измененная редакция, Изм. № 2).

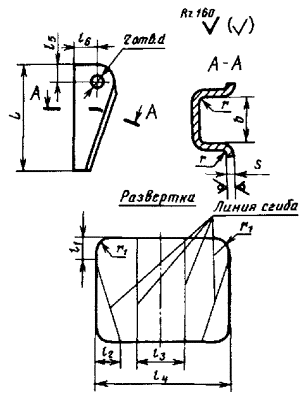

1.1. Конструкция и размеры защелки указаны на черт. 2 и в табл. 2.

Деталь 1. Защелка

Черт. 2

Пример условного обозначения защелки для замка номер 7 типа 1:

Защелка 7-1/1 ГОСТ 12840-80

Таблица 2

мм

Обозначение	b+1	d H₁₄	L	l₁	l₂	l₃	l₄	l₅	l₆	S	r	r₁	Масса, г
1-1/1	18	4	26	8	6	18	37	4	7	1,5	1,5-3,0	4	10,5
2-1/1	18		28			18	37						13,0
3-1/1	22		31			22	41						15,0
4-1/1	24	5	35	10	8	24	48	5	9	2,0	2,0-4,0		26,0
5-1/1	24	5	38	10	8	24	48	5					29,0
6-1/1	28	6	43	12	10	28	54	6				6	36,5
7-1/1	28	6	48	12	10	28	54	6				6	41,0
8-1/1	35	8	58	16	12	35	69	8	11			8,0	63,0
9-1/1	40		58			40	74						67,0
10-1/1	40		62			40	74						84,0
11-1/1	45	10	75	20	15	45	87	10	14	3,0	3,0-5?0	10	152,0
12-1/1	50	10	78	20		50	92	10	14			10	167,0
13-1/1	60	12	92	24		60	110	12	16			12	235,5
14-1/1	60	12	102	24		60	110	12	16			12	262,0

Пример условного обозначения защелки для замка номер 7 типа 1:

Защелка 7-1/1 ГОСТ 12840-80

1.2. Материал защелки - листовая сталь но ГОСТ 19903 и ГОСТ 19904.

1.3. Отклонение от соосности отверстий защелки - не более 0,25 мм.

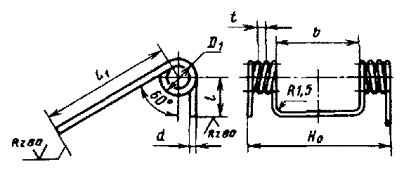

1.4. Конструкция и размеры пружины указаны на черт. 3 и в табл. 3.

Деталь 2. Пружина

Черт. 3

Таблица 3

Размеры в мм

Обозначение	D₁	d	H₀	b +1	l ±1	l₁ +2	t	Масса, г
1-1/2	7	0,8	22	9	8	18	2	0,6
4-1/2	8	0,8	25	12	8	25	2	0,8
6-1/2	9	1,0	32	12	10	32	3	1,4
8-1/2	11	1,0	39	20	12	45	3	1,7
11-1/2	13	1,2	50	25	14	50	4	3,1
14-1/2	15	1,2	60	35	16	50	4	3,7

Пример условного обозначения защелки для замка номер 7 типа 1:

Пружина 6-1/2 ГОСТ 12840-80

1.5. Материал пружины - стальная углеродистая пружинная проволока 1-го класса нормальной точности по ГОСТ 9389.

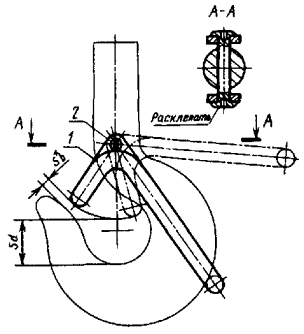

2. Пример конструкции и размеры предохранительных замков типа 2 приведены на черт. 4-6 и в табл. 4-6.

* Размер для справок.

1 - скоба; 2 - штифт

Черт. 4

Таблица 4

Номер замка	Sа	Sb	Масса, кг, не более	Дет. 1	Дет. 2
	Sа	Sb			Заклепка по ГОСТ 10299, ГОСТ 10304	Штифт
	мм				Заклепка по ГОСТ 10299, ГОСТ 10304	по ГОСТ 10774	по черт. 6
1	13	2	0,03	1-2/1	-	3h11´30	-
2	15			2-2/1	-	3h11´30
3	16			3-2/1	3´36.00	-
4	20	5	0,04	4-2/1
5	22		0,04	5-2/1
6	24		0,08	6-2/1	-	4h11´40
7	28	7	0,09	7-2/1		4h11´40
8	30		0,22	8-2/1		6h11´55
9	34		0,24	9-2/1
10	38		0,28	10-2/1
11	42		0,46	11-2/1		8h11´70
12	45	10	0,52	12-2/1		8h11´80
13	50	10	0,58	13-2/1		8h11´80
14	60	15	1,06	14-2/1		10h11´90
15	66		1,20	15-2/1		10h11´100
16	73		1,23	16-2/1		10h11´100
17	75		2,37	17-2/1		12h11´120
18	90	20	2,63	18-2/1		12h11´120
19	100		2,97	19-2/1		12h11´140
20	110		5,61	20-2/1		16h11´160
21	120		6,59	21-2/1		16h11´180
22	130	22	7,16	22-2/1		16h11´200
23	150	22	12,31	23-2/1		-	23-2/2
24	170	25	13,61	24-2/1			24-2/2
25	190	35	15,07	25-2/1			25-2/2
26	200	40	16,50	26-2/1			26-2/2

Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.

(Измененная редакция, Изм. № 2).

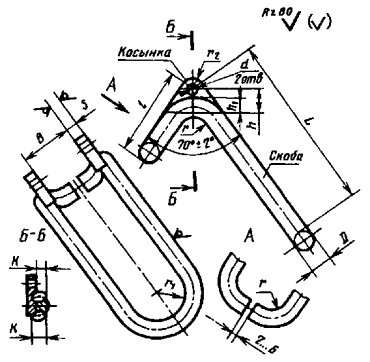

2.1. Конструкция и размеры скобы указаны на черт. 5 и в табл. 5.

Деталь 1. Скоба

Черт. 5

Таблица 5

мм

Обозначение	L		l	B	D	d H₁₄	r ±2,0	r₁ ±2,0	r₂	h	h₁	К не более	S	Масса, кг не более
Обозначение	Н₁₆			B	D	d H₁₄	r ±2,0	r₁ ±2,0	r₂	h	h₁	К не более	S	Масса, кг не более
1-2/1	48	22		17	4	3	8	9	3	7	3	2	2	0,02
2-2/1	52	23		17				9						0,03
3-2/1	55	27		20				11						0,03
4-2/1	65	27		22	6		10	12		9			3	0,04
5-2/1	70	32		22				12		9				0,04
6-2/1	80	36		28		4		15	4	10	5			0,08
7-2/1	95	40		28		4		15	4	10	5			0,09
8-2/1	105	48		34	10	6	14	18	6	16	8	3	5	0,21
9-2/1	115	51		38				20						0,23
10-2/1	130	65		38				20						0,27
11-2/1	140	68		45	12	8	20	24	8	20	9		6	0,43
12-2/1	160	72		50				26						0,49
13-2/1	180	83		58				30						0.55
14-2/1	200	87		62	16	10	24	32	10	26	12	4	8	1,01
15-2/1	230	102		70				36						1,14
16-2/1	250	112		72				40						1,17
17-2/1	290	135		90	20	12	30	48	12	32	15	5	10	2,26
18-2/1	330	140		92				50						2,27
19-2/1	370	165		105				55						2,85
20-2/1	410	185		120	26	16	40	63	16	42	20	6	12	5,38
21-2/1	470	215		135				70						6,32
22-2/1	520	235		150				80						6,86
23-2/1	600	270		175	32	20	50	90	20	52	24	8	16	11,78
24-2/1	670	295		195	32			95		52	24			13,06
25-2/1	750	330		220	40			110		60	32			23,00
26-2/1	800	370		230	40			115		60	32			25,00

Пример условного обозначения скобы для замка номер 7 типа 2:

Скоба - 7-2/1 ГОСТ 12840-80

Примечание. Допускается увеличение диаметра D на 20 % по сравнению с указанным в таблице.

(Измененная редакция, Изм. № 1).

2.2. Косынка должна быть приварена по контуру прилегания электродами типа Э-42 по ГОСТ 9467.

2.3. Допускается цельноштампованный вариант изготовления скобы (штамповку скобы и косынки производить одновременно из круга), а также изготовление скобы методом точного литья.

2.4. Допускается изготовлять скобу без разъема и из нескольких частей с заваркой стыков электродами типа Э-42 по ГОСТ 9467.

2.5. Допускается увеличивать размер l до полного перекрытия зева крюка.

2.6. Отклонение от соосности отверстий - не более 0,25 мм.

2.7. Отклонение от перпендикулярности осей отверстий относительно плоскости симметрии скобы - не более 1,0 мм.

2.8. Материал скобы - горячекатаная круглая сталь по ГОСТ 2590 или калиброванная круглая сталь по ГОСТ 7417.

2.9. Материал косынки - сталь листовая по ГОСТ 19903 и ГОСТ 19904.

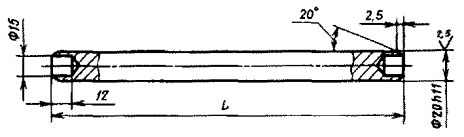

2.10. Конструкция и размеры штифтов для замков номеров 23-26 указаны на черт. 6 и в табл. 6.

Деталь 2. Штифт

Черт. 6

Обозначение	L, мм	Масса, кг
23-2/2	230	0,53
24-2/2	240	0,55
25-2/2	265	0,61
26-2/2	275	0,63

Пример условного обозначения штифта для замка номер 23 типа 2:

Штифт 23-2/2 ГОСТ 12840-80

2.11. Штифты должны быть изготовлены из стали марки 45 по ГОСТ 1050 без покрытия.

По требованию потребителя должно производиться антикоррозионное покрытие штифтов.

(Измененная редакция, Изм. № 1).

2.12. Допускается заменять штифты заклепками по ГОСТ 10299 и ГОСТ 10304.

2.13. При необходимости полного перекрытия зева крюка без потерь проходного размера и при наличии свободного места на хвостовой части крюка на крюках типа А по ГОСТ 6627 допускается укреплять замки при помощи хомута.

3. Предельные отклонения размеров, не указанные на чертежах, должны быть: охватывающих - по Н14; охватываемых - h14; прочих - по ±.

(Измененная редакция. Изм. № 1).

4. Предельные отклонения масс, указанных в табл. 1-6 - не более 10 %.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

РАЗРАБОТЧИКИ

А.С. Липатов, Н.И. Ивашков, Н.М. Колпаков

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 31.01.80 № 491

3. ВЗАМЕН ГОСТ 12840-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, приложения
ГОСТ 1050-88	Приложение (п. 2.11)
ГОСТ 2590-88	Приложение (п. 2.8)
ГОСТ 6627-74	3, приложение (пп. 2, 2.13)
ГОСТ 7417-75	Приложение (п. 2.8)
ГОСТ 9389-75	Приложение (п. 1.5)
ГОСТ 9467-75	Приложение (пп. 2.2, 2.4)
ГОСТ 10299-80	Приложение (пп. 2, 2.12)
ГОСТ 10304-80	Приложение (пп. 2, 2.12)
ГОСТ 10774-80 ГОСТ 15150-69	Приложение (пп. 2, 2.1)
ГОСТ 19903-74	Приложение (пп. 1.2, 2.9)
ГОСТ 19904-90	Приложение (пп. 1.2, 2.9)

5. Снято ограничение срока действия Постановлением Госстандарта от 25.07.90 № 2262

6. ПЕРЕИЗДАНИЕ (декабрь 1998 г.) с Изменениями № 1, 2, утвержденными в марте 1982 г., июле 1990 г. (ИУС 7-82, 11-90)
