Министерство газовой промышленности

Ведомственные строительные нормы

Тройники и тройниковые соединения сварные



1 ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие ведомственные строительные нормы распространяются на тройники и тройниковые соединения стальные сварные, изготавливаемые из труб в стационарных условиях и условиях строительно-монтажных площадок.

1.2. Тройники и тройниковые соединения предназначены для магистральных газопроводов и компрессорных станций (коэффициент условий работы при расчёте на прочность «m» равен - 0,75; 0,6; 0,5) на рабочее давление 5,5 МПа (55 кгс/см2) и 7,5 МПа 75 (кгс/см2) и температуры эксплуатации от 253 °К (минус 20 °С), до 373 °К (плюс 100 °С).

1.3. Под названием «тройниковые соединения» следует понимать врезки, выполняемые в условиях монтажных площадок.

1.4. Коэффициент условий работы в размере «0,5» допускается применять для газопроводов, испытывающих вибрирующие нагрузки.

1.5. Допускаемая температура эксплуатации тройника и тройникового соединения в каждом конкретном случае определяется в установленном порядке по материалу труб из которого они изготавливаются.

1.6 Рекомендации по применению тройников и тройниковых соединений представлены в табл. 1.

1.7. Строительные размеры и размеры для построения развёрток представлены в табл. 2.

1.8. Краткая характеристика основной трубы и трубы ответвления (патрубок) тройников и тройниковых соединений, масса и пределы применения представлены в табл. 3.

1.9. Тройники и тройниковые соединения, помеченные знаком *, применять не рекомендуется.

ВНИПИТРАНСГАЗ

УТВЕРЖДЕНЫ:

МИНГАЗПРОМОМ

от «25» июня 1984 г.

№ 27-1

СРОК ВВЕДЕНИЯ

В ДЕЙСТВИЕ

«25» ИЮНЯ 1984 г.

СРОК ДЕЙСТВИЯ

1987 г.


ТАБЛИЦА 1

ТАБЛИЦА ТРОЙНИКОВ (Т) И ТРОЙНИКОВЫХ СОЕДИНЕНИЙ (ТС)

Рабочее давление 55 кгс/см2

¯Дн¯



1420

1220

1020

720

530

426

325

273

219

159

108

89

57

Рабочее давление 75 кгс/см2

57

Т













ТС

ТС

ТС

ТС

ТС

ТС

ТС

ТС

1420

89

Т

Т











Т

ТС

ТС

ТС

ТС

ТС

ТС

ТС

1220

108

ТС

Т

Т









Т

ТС

ТС

ТС

ТС

ТС

ТС

ТС

1020

159

ТС

Т

Т

Т







Т

Т

Т

ТС

ТС

ТС

ТС

ТС

720

219

ТС

ТС

ТС

Т

Т





Т

Т

Т

Т

ТС

ТС

ТС

ТС

530

273

ТС

ТС

ТС

Т

Т

Т



Т

Т

Т

Т

ТС

ТС

ТС

ТС

426

325

ТС

ТС

ТС

ТС

Т

Т

Т



Т

Т

Т

ТС

ТС

ТС

ТС

325

426

ТС

ТС

ТС

ТС

Т

Т

Т

Т



Т

Т

Т

ТС

ТС

ТС

273

530

ТС

ТС

ТС

ТС

Т

Т

Т

Т





Т

Т

ТС

ТС

ТС

219

720

ТС

ТС

ТС

ТС

ТС

Т

Т

Т







Т

Т

Т

ТС

159

1020

ТС

ТС

ТС

ТС

ТС

ТС

ТС

Т









Т

Т

ТС

108

1220

ТС

ТС

ТС

ТС

ТС

ТС

ТС

Т











Т

Т

89

1420

ТС

ТС

ТС

ТС

ТС

ТС

ТС

ТС













Т

57

57

89

108

159

219

273

325

426

530

720

1020

1220

1420



­Дн­

 Тройники заводского изготовления.

Примечание: Т - тройник

ТС - тройниковое соединение


2. Типы. Конструкции и конструктивные элементы. Размеры

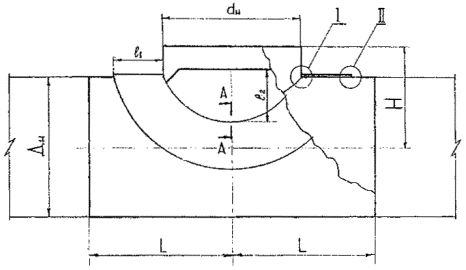

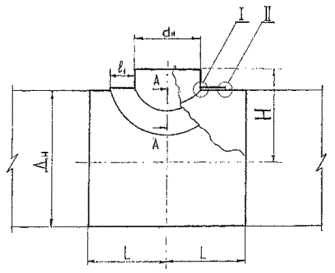

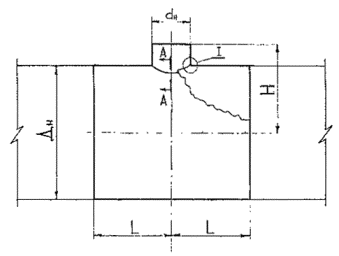

2.1. Типы тройников и тройниковых соединений представлены на рис. 1, 2, 3.

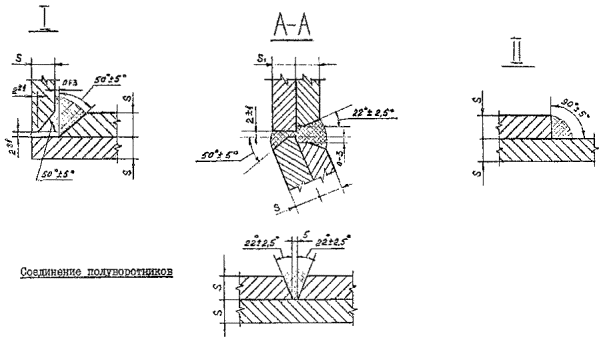

2.2. Формы разделки кромок для приварки патрубка представлены на рис. 4, 5.

2.3. Строительные размеры и размеры для построения разверток шаблонов представлены в таблице 2.

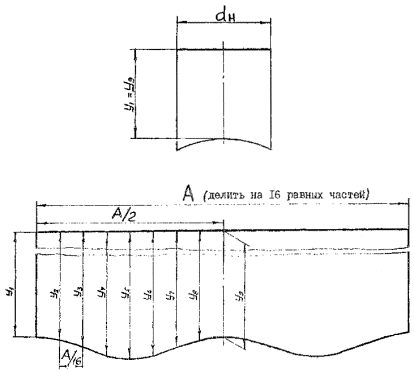

2.4. Развертка шаблона патрубка представлена на рис. 6.

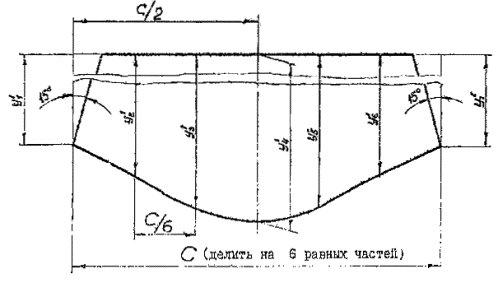

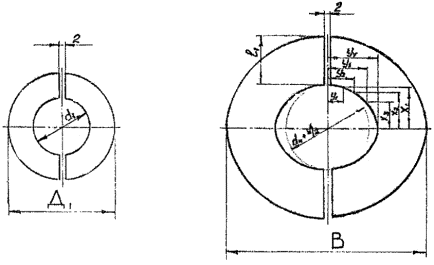

2.5. Развёртка шаблона усиливающей накладки основной трубы представлена на рис. 7.

2.6. Развёртка шаблона усиливающей накладки патрубка представлена на рис. 8.

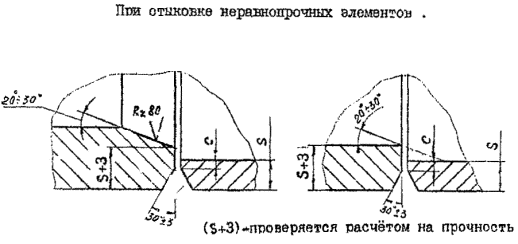

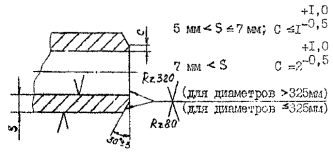

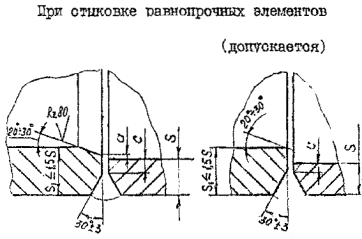

2.7. Форма разделки кромок присоединительных концов представлены на рис. 9.

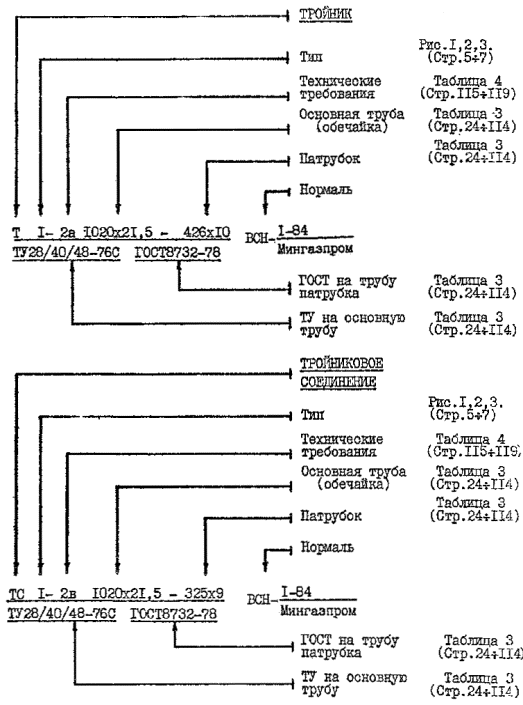

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

ТИП I

РИС. 1

ТИП II

РИС. 2

ТИП III

РИС. 3

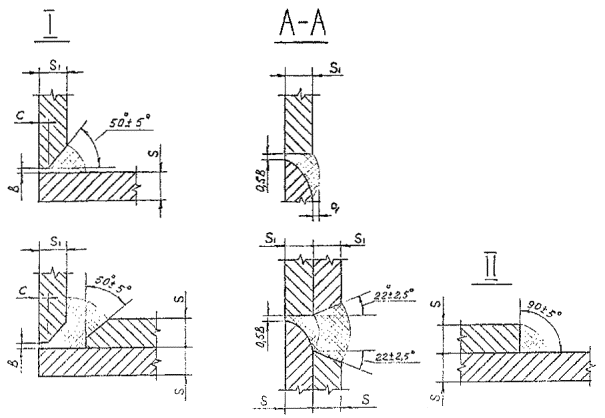

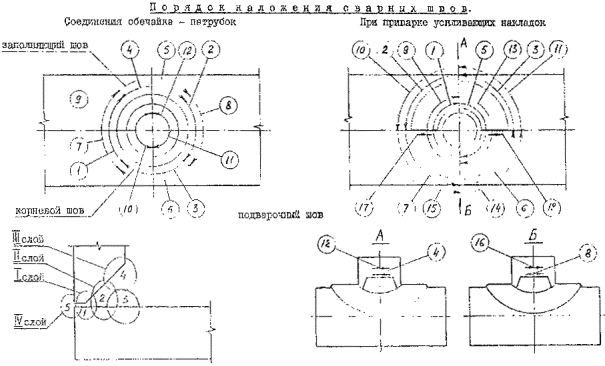

Формы разделки кромок под сварку

Форма А (У6 ГОСТ 16037-70) для: Тройниковых соединений при dH £ 426 мм.

Тройников               «         при Дн £ 530 мм.

S1 = 4¸6 мм;  мм; C = 0,5+0,5 мм.

S1 = 7¸8 мм; мм; C = 0,5+0,5 мм.

S1 = 9¸11 мм;  мм; C = 1,0+0,5 мм.

Q = (S - S1) + (2¸4) мм.

Рис. 4

Формы разделки кромок под сварку

Форма Б - для тройников Дн > 530 мм.

Рис. 5


Таблица 2
