ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ,
ПРОЕКТНО-КОНСТРУКТОРСКИЙ ИНСТИТУТ
ТЯЖПРОМЭЛЕКТРОПРОЕКТ

ПОСОБИЕ
К «УКАЗАНИЯМ ПО РАСЧЕТУ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК»

(вторая редакция)

Главный инженер института

А. Г. Смирнов

Начальник технического

отдела

А. А. Шалыгин

Зав. лабораторией

Б. Д. Жохов

Главный инженер проекта

Л. Б. Годгельф

Москва 1993 г.

СОДЕРЖАНИЕ

1. Вводная часть. 1

2. Основные отличия «указаний по расчету электрических нагрузок» от ранее действующих «указаний по определению электрических нагрузок в промышленных установках». 3

3. Расчеты электрических нагрузок и стадии проектирования. 5

4. Расчет электрических нагрузок электроприемников до 1 кВ в целом по корпусу (предприятию) 6

5. Расчет электрических нагрузок для силовых питающих сетей общего назначения напряжением до 1кВ.. 9

6. Расчет электрических нагрузок подъемно-транспортных устройств (ПТУ) 13

7. Расчет электрических нагрузок на сборных шинах низкого напряжения цеховых трансформаторных подстанций. 15

8. Расчет электрических нагрузок 6-10 кВ.. 17

9. Расчет электрических нагрузок для питающих сетей напряжением до 1 кВ с учетом постоянной времени нагрева проводников. 20

10. Оформление расчетов электрических нагрузок. 24

Список литературы.. 24

1. ВВОДНАЯ ЧАСТЬ

Расчет электрических нагрузок - наиболее ответственный расчет, выполняемый при проектировании системы электроснабжения каждого предприятия любой отрасли народного хозяйства. Результаты расчета в значительной степени определяют размеры капитальных вложений в энергетическое строительство. Расчеты электрических нагрузок выполняются практически всеми проектными организациями страны.

В целях упорядочивания методов расчета электрических нагрузок в 1968 г. были введены в действие «Указания по определению электрических нагрузок в промышленных установках», разработанные специальной комиссией по электрическим нагрузкам при ЦЕНТОЭП совместно с институтом Тяжпромэлектропроект и утвержденные Союзглавэнерго при Госплане СССР. В этих Указаниях были впервые в мире реализованы научные исследования в области вероятностных методов формирования электрических нагрузок и предложены инженерные методы их расчета. В последующие годы в стране проводились работы по совершенствованию расчетов электрических нагрузок. При этом практически во всех работах производились попытки уточнения расчетного значения коэффициента максимума КМ. В институте Тяжпромэлектропроект был проведен ряд научно-технических советов по вопросу расчета электрических нагрузок с привлечением ведущих научно-исследовательских и проектных институтов, высших учебных заведений.

В результате комплекса научно-исследовательских работ, проведенных институтом Тяжпромэлектропроект, установлено, что, основной причиной завышения расчетных электрических нагрузок является завышение средней расчетной нагрузки.

Были выполнены обследования электропотребления заводов черной металлургии в 1986 г. и введен в действие технический циркуляр ВНИПИ Тяжпромэлектропроект № 354-86 от 17 апреля 1986 г., позволивший в значительной степени сблизить расчетные и фактические электрические нагрузки на шинах цеховых и главных понижающих подстанций на предприятиях черной металлургии. Этой же цели была посвящена научно-исследовательская работа, выполненная в институте Тяжпромэлектропроект в 1988 г. Разработка была положена в основу «Указаний по расчету электрических нагрузок» (шифр М788-1068), введенных техническим циркуляром ВНИПИ Тяжпромэлектропроект № 358-90 в опытно-промышленное внедрение сроком на 3 года. За прошедшее время были получены замечания к Указаниям от подразделений ВНИПИ Тяжпромэлектропроект и от ряда электротехнических отделов технологических ГИПРО. Анализ полученных замечаний, а также разработка программы автоматизированного расчета электрических нагрузок на ПЭВМ вызвали необходимость внесения ряда корректив в Указания 1990 г. Откорректированная редакция Указаний (РТМ 36.18.32.4-92) вводится в действие с 1 января 1993 г. Она была опубликована в издаваемых институтом Тяжпромэлектропроект «Инструктивных и информационных материалах по проектированию электроустановок» № 7-8 за 1992 г. В Указания были внесены следующие основные изменения.

1. Эффективное число электроприемников nэ рекомендуется определять по выражению

.

При значительном числе электроприемников (магистральные шинопроводы, шины цеховых трансформаторных подстанций, в целом по цеху, корпусу, предприятию) эффективное число электроприемников можно определять по упрощенному выражению

.

2. Внесены соответствующие изменения в расчетный формуляр (форма Ф636-92), который принят единым независимо от способа определения nэ. В формуляре произведение КиРн представлено не как средняя нагрузка, каковой оно не является, а как промежуточная расчетная величина.

3. Пункт 3.9 Указаний дополнен требованием, что расчетная мощность любой группы ЭП не может быть меньше номинальной мощности наиболее мощного ЭП группы. Требование введено с целью исключить случаи, когда сечение кабеля к индивидуальному ЭП, выбираемое по номинальной мощности, оказывается больше сечения кабеля питающей сети.

4. Откорректированы значения коэффициентов одновременности Ко (табл. 3) приближением их к значениям, полученным при статистической обработке результатов обследований. Основанием для корректировки послужил анализ расчетного и фактического электропотребления на шинах 6-10 кВ распределительных и главных понижающих подстанций промышленных предприятий.

5. Скорректировано выражение для определения годового расхода электроэнергии, так как при определении расхода электроэнергии следует использовать не верхнюю границу возможных значений, а наиболее вероятное значение максимальной нагрузки.

6. Выполнена увязка с «Указаниями по расчету средств КРМ в сетях общего назначения промышленных предприятий». Техническим циркуляром ВНИПИ Тяжпромэлектропроект № 359-92 было рекомендовано внести соответствующие коррективы и в выпущенное в 1990 г. Пособие, и в целях ускорения внедрения усовершенствованного метода расчета нагрузок институт Тяжпромэлектропроект разработал вторую редакцию Пособия, в котором даны примеры расчетов электрических нагрузок, обозначена их взаимосвязь с проектированием систем электроснабжения на различных стадиях выполнения проектных работ, приведены справочные материалы по расчетным коэффициентам. Согласно произведенным оценочным расчетам применение усовершенствованного метода расчета электрических нагрузок по сравнению с ранее действовавшими «Указаниями по определению электрических нагрузок в промышленных установках» снижает расчетные значения электрических нагрузок в пределах от 15 до 30 % и в значительной мере устраняет расхождение между расчетным и фактическим электропотреблением.

В настоящем Пособии не рассматриваются методы расчета специфических электрических нагрузок (см. п. 1.3 Указаний). В табл. 1.1 приведен перечень ряда разработок по расчету электрических нагрузок для подобных электроприемников, которыми рекомендуется пользоваться при проектировании электроустановок.

Таблица 1.1

Наименование электроприемников

Наименование разработки, шифр, место публикации

Электроосвещение промышленных предприятий

СН 357-77 - Инструкция Госстроя СССР по проектированию силового и осветительного электрооборудования промышленных предприятий. М.: Стройиздат, 1977 г.

Электроосвещение и силовое электрооборудование жилых и общественных зданий

ВСН 59-88 - Инструкция Госкомархитектуры при Госстрое СССР «Электрооборудование жилых и общественных зданий» // Светотехника. 1989. № 6 и 7

Машины контактной сварки

Рекомендации по расчету электрических нагрузок и выбору сетей, питающих установки для контактной сварки / ВНИПИ ТПЭП (Москва) и Горьковское отделение ГПИ Электропроект. Шифр М788-917.1983 г.

Мощные электроприемники прокатных станов и дуговых электросталеплавильных печей

Справочник по проектированию электроснабжения / Под ред. В. И. Круповича, Ю. Г. Барыбина, М. Л. Самовера. М.: Энергия, 1980

Дуговые сталеплавильные печи ДСП-100И7

Инструктивные указания по проектированию электротехнических промышленных установок. 1989. № 3 (ВНИПИ Тяжпромэлектропроект)

Однофазные электроприемники

Нормаль Тяжпромэлектропроекта М145-67 или Инструктивные указания по проектированию электротехнических промышленных установок. 1969. № 9

Потребители предприятий автомобильной промышленности

Руководящий технический материал РТМ 37.047.041-84 и РТМ 37.047.023-82. Арх. № 19479 и 19104 / Гипроавтопром. Москва

Угольные шахты, разрезы, обогатительные и брикетные фабрики

Инструкция по проектированию электроустановок угольных шахт, разрезов, обогатительных и брикетных фабрик / Центрогипрошахт. Москва, 1991 г.

2. ОСНОВНЫЕ ОТЛИЧИЯ «УКАЗАНИЙ ПО РАСЧЕТУ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК» ОТ РАНЕЕ ДЕЙСТВУЮЩИХ «УКАЗАНИЙ ПО ОПРЕДЕЛЕНИЮ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК В ПРОМЫШЛЕННЫХ УСТАНОВКАХ»

Целью разработки новых материалов по расчету нагрузок промышленных электрических сетей является повышение точности расчета при сохранении, в основном, традиционной последовательности операций, производимых расчетчиком, и расчетных форм, а также обеспечении возможности использования существующих информационно-справочных материалов по расчетным коэффициентам электроприемников (Ки, cosj/tgj).

Основная погрешность при использовании «Указаний по определению электрических нагрузок в промышленных установках» 1968 г. [1], основанных на методе упорядоченных диаграмм, заключается в том, что в аналитических выражениях для получения значений расчетной нагрузки групп электроприемников в качестве исходных данных предполагалось использование числовых характеристик функции случайных величин kи (математического ожидания  характерных групп и средне-квадратичного отклонения skи в этих группах [2]). Однако, в связи с необходимостью проведения исключительно большого объема работ для получения этих характеристик, авторами [1] при формировании расчетной таблицы и номограммы использовалось заведомо завышенное значение skи = 0,316, единое для всех групп электроприемников [3], а в качестве исходных данных рекомендовались справочные материалы, в которых приведены не математические ожидания , а наибольшие значения kи, которые для данной характерной группы могут быть превышены с вероятностью не более 0,05. Указанные допущения, принятые в [1], привели к значительному завышению средней компоненты Рс расчетной активной мощности. Средняя компонента мощности Рс = рн kи возможна лишь у 5 % одиночных электроприемников рассматриваемой характерной категории, а уже в группе из трех электроприемников вероятность того, что фактическое значение  равна 0,053 » 0,00012, т.е. фактическое значение Рс группы электроприемников ниже расчетного.

В соответствии с изложенным  следует рассматривать как верхнюю границу возможных значений средней расчетной нагрузки, которая для групп электроприемников заведомо превышает фактическую среднюю компоненту расчетной нагрузки, а при достаточно большом числе электроприемников в группе превышает максимальную по условию допустимого нагрева (расчетную) нагрузку, т.е. фактическое значение .

На основании статистического анализа фактических значений средней мощности групп электроприемников, подключенных к шинам цеховых ТП, получены уравнения регрессии, характеризующие корреляционную связь между математическим ожиданием  на шинах ТП в зависимости от расчетного значения  и уравнения, характеризующего верхнюю границу возможных значений Рс на шинах ТП в зависимости от  [4].

Модификацией статистического метода расчета электрических нагрузок [2] в аспекте перехода от детерминированного представления средней компоненты расчетной нагрузки к вероятностному, когда при определении средней компоненты расчетной нагрузки учитывается ее зависимость от числа электроприемников в группе и упомянутых выше уравнений регрессии, получены аналитические выражения, позволяющие определять значение расчетной нагрузки с учетом фактической постоянной времени нагрева соответствующего элемента системы электроснабжения. Принципиально возможно, применяя двухстадийный расчет с использованием таблиц настоящего пособия, определять для каждого элемента системы электроснабжения расчетную нагрузку с учетом постоянной времени этого элемента. Однако, в целях сохранения одностадийности расчетов, в Указаниях было решено использовать наименьшие возможные значения постоянных времени нагрева:

для сетей напряжением ниже 1000 В Т = 10 мин;

для сетей напряжением выше 1000 В Т = 30 мин;

для трансформаторов (независимо от мощности) и магистральных шинопроводов Т = 2,5 ´ 60 = 150 мин.

Как было показано выше, при достаточно большом числе электроприемников в группе Рр < Рс = , т.e. Pр/Pс < 1, и указанное отношение не корректно трактовать как коэффициент максимума, вследствие чего в «Указаниях по расчету электрических нагрузок» это отношение именуется как коэффициент расчетной нагрузки Кр = Pр/Pс.

Для малых групп электроприемников напряжением ниже 1000 В Кр > 1 является аналогом коэффициента максимума, применяющегося в методе упорядоченных диаграмм и [1], а при достаточно больших nэ Кр < 1 можно рассматривать как аналог корректирующего коэффициента, применяющегося в [5].

По аналитическим выражениям для Кр = fи, nэ; T = 10 мин) были получены таблицы и номограммы, позволяющие определять Кр для сетей напряжением ниже 1000 В аналогично тому, как определялся коэффициент максимума в [1]. Учитывая фактическое значение постоянных времени нагрева сетей напряжением выше 1000 В, для них, независимо от числа электроприемников в группе, всегда соблюдается условие Кр £ 1, вследствие чего в расчетах принимается Кр = 1, Рр = .

Для трансформаторов значение Кр принимается в соответствии с табл. 2 Указаний, учитывающей значение Кр и эффективное число электроприемников.

Как и в работе [2], аналитические выражения и соответствующие им расчетные таблицы и номограммы получены с учетом того, что случайные значения электрической нагрузки соответствуют нормальному (Гауссову) закону распределения. Однако при малых выборках закон распределения может отличаться от нормального, и в [1 и 2] для получения расчетной нагрузки использовалась сумма их номинальных значений. В настоящей работе учтено, что при малых выборках из нормальной генеральной совокупности оценка расчетной нагрузки может производиться с использованием t коэффициентов распределения Стьюдента при ограничении области значений Ксс £ 0,8), Такой подход позволил осуществить единообразную методику определения Кр во всем диапазоне возможных значений nэ.

При увеличении числа NТ цеховых трансформаторов, подключенных к узлу нагрузки (секция РП, ГПП), граница наибольших возможных значений нагрузки ТП смещается к линии регрессии, характеризующей корреляционную зависимость математического ожидания Рс от  и при NТ ® ¥ совпадает с ней. С учетом этого фактора получены аналитические выражения зависимости коэффициента одновременности от NТ и Ки в рассматриваемом узле нагрузки.

В соответствии с ПУЭ для выбора сечения проводников потребителей, работающих в повторно-кратковременном режиме этот режим должен быть приведен к продолжительности включения ПВ 100 % умножением номинальной мощности на  р = Рпасп ).

Это правило необходимо соблюдать при определении расчетной нагрузки отдельных электроприемников, работающих в повторно-кратковременном режиме. Однако при определении расчетной нагрузки группы, в которую входят электроприемники, работающие в повторно-кратковременном режиме, в качестве установленной мощности следует принимать паспортное значение, так как фактор кратковременности работы этих потребителей учитывается коэффициентом kи = kв kз = Рспасп.

Более подробно теоретические аспекты модифицированного статистического метода приведены в работе [4].

3. РАСЧЕТЫ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК И СТАДИИ ПРОЕКТИРОВАНИЯ

Расчеты электрических нагрузок должны производиться при разработке ТЭО (ТЭР), на стадиях проект, рабочий проект, рабочая документация. Также должны оцениваться электрические нагрузки и при выполнении схем развития. Однако цели расчета электрических нагрузок при различных стадиях проектирования разные.

3.1. При предпроектной проработке (схема развития, ТЭО, ТЭР) должна определяться результирующая электрическая нагрузка предприятия, позволяющая решить вопросы его присоединения к сетям энергосистемы и наметить схему электроснабжения промышленного предприятия на напряжении сети энергосистемы в точке балансового разграничения. На этих стадиях расчет электрических нагрузок на форме Ф636-92 не производится. Ожидаемая электрическая нагрузка определяется либо по фактическому электропотреблению предприятия-аналога, либо по достоверному значению коэффициента спроса при наличии данных об установленной мощности всех электроприемников, либо по удельным показателям электропотребления (п. 2.14 Указаний). Точность определения ожидаемой электрической нагрузки зависит в значительной степени от полноты имеющейся статистической информации по электропотреблению действующих промышленных предприятий отрасли. К сожалению, эта информация в большинстве случаев недостаточна или вообще отсутствует, что весьма затрудняет определение достоверного значения ожидаемой электрической нагрузки. Поэтому важнейшей задачей головных проектных организаций является создание полноценного банка данных по электропотреблению предприятий отрасли.

При определении ожидаемой электрической нагрузки предприятия по удельным показателям электропотребления (например, удельному расходу электроэнергии на единицу продукции) следует иметь ввиду, что показатели удельных расходов должны включать в себя не только электропотребление основных технологических механизмов, но и электропотребление вспомогательных механизмов, обеспечивающих технологический процесс (водоснабжение, газоснабжение, сантехнические устройства, очистные установки и т.п.). Доля последних в электропотреблении значительна и имеет тенденцию к росту особенно в связи с необходимостью выполнения требований по экологии.

3.2. На стадии проект производится расчет электрических нагрузок в целях выполнения схемы электроснабжения предприятия на напряжение 10 (6) кВ и выше, выбора и заказа электрооборудования цеховых трансформаторных, распределительных и главных понижающих подстанций, элементов электрических сетей на напряжение 10 (6) кВ и выше.

Расчет электрических нагрузок производится параллельно с построением системы электроснабжения в следующей последовательности.

3.2.1. Выполняется расчет электрических нагрузок ЭП напряжением до 1 кВ в целом по корпусу (предприятию) в целях предварительного выявления общего количества и мощности цеховых трансформаторных подстанций, устанавливаемых в корпусе (на предприятии).

3.2.2. Выполняется расчет электрических нагрузок на напряжении 10 (6) кВ и выше на сборных шинах распределительных и главных понижающих подстанций.

3.2.3. Определяется расчетная электрическая нагрузка предприятия в точке балансового разграничения с энергосистемой.

3.2.4. Производится окончательный выбор числа и мощности трансформаторных подстанций с учетом выбранных согласно РТМ 36.18.32.6-92 средств КРМ.

3.3. На стадии рабочий проект расчеты электрических нагрузок рекомендуется выполнять в следующей последовательности.

3.3.1. Выполняется расчет электрических нагрузок ЭП напряжением до 1 кВ в целом по корпусу (предприятию) и предварительно определяются количество и мощность цеховых трансформаторных подстанций и их месторасположение.

3.3.2. Производится расчет электрических нагрузок питающих сетей напряжением до 1 кВ и на шинах каждой цеховой трансформаторной подстанции. Расчет ведется одновременно с построением питающей сети напряжением до 1 кВ. Целью расчетов является определение расчетных токов для выбора сечений проводников питающих сетей напряжением до 1 кВ и выбора защитных аппаратов.

3.3.3. Выполняется расчет электрических нагрузок на напряжении 10 (6) кВ и выше на сборных шинах распределительных и главных понижающих подстанций.

3.3.4. Определяется расчетная электрическая нагрузка предприятия в точке балансового разграничения с энергосистемой.

3.3.5. Производится окончательный выбор числа и мощности трансформаторных подстанций с учетом устанавливаемых согласно РТМ 36.18.32.6-92 средств КРМ.

3.4. На стадии рабочая документация при двустадийном проектировании, когда количество и мощности подстанций определены на предыдущей стадии проектирования, выполняется только расчет электрических нагрузок питающих сетей напряжением до 1 кВ и на шинах каждой цеховой трансформаторной подстанции. В тех случаях, когда количество и мощности подстанций не определены на предыдущей стадии проектирования или меняются исходные данные по сравнению с ранее выданными заданиями на проектирование, последовательность расчетов электрических нагрузок должна быть аналогичной последовательности расчетов их на стадии рабочего проекта.

3.5. Последовательность расчетов электрических нагрузок в зависимости от стадии проектирования представлена в табл. 3.1.

Таблица 3.1

Последовательность расчетов электрических нагрузок

Стадии проектирования

ТЭО (ТЭР), предпроектная работа

проект

рабочий проект

рабочая документация при двустадийном проектировании

примечание 1

примечание 2

1

2

3

4

5

6

1. Расчет электрических нагрузок ЭП до 1 кВ в целом по корпусу (предприятию)



+

+

-

+

II. Расчет электрических нагрузок питающих сетей до 1 кВ и на шинах цеховых ТП



-

+

+

+

III. Расчет электрических нагрузок на напряжении 10 (6) кВ и выше

См. примечание 3

+

+

-

+

IV. Расчет электрической нагрузки в точке балансового разграничения с энергосистемой



+

+

-

+

Примечания:

1. Мощности и месторасположение подстанций определены на предыдущей стадии проектирования.

2. Мощности и месторасположение подстанций не определены или меняется задание на проектирование, выданное на предыдущей стадии.

3. При предпроектной проработке (схема развития, ТЭО, ТЭР) расчетная электрическая нагрузка определяется по электропотреблению предприятия-аналога или по удельным показателям электропотребления.

4. РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК ЭЛЕКТРОПРИЕМНИКОВ ДО 1 кВ В ЦЕЛОМ ПО КОРПУСУ (ПРЕДПРИЯТИЮ)

4.1. Расчет выполняется на форме Ф636-92.

4.2. Исходными для расчета данными являются таблицы - задания от технологов, сантехников и др. смежных подразделений, в которых указываются данные электроприемников, устанавливаемых в каждом корпусе, здании, сооружении предприятия.

4.3. Количество выполняемых расчетов определяется генеральным планом и энергоемкостью предприятия, что проиллюстрировано ниже для ряда наиболее характерных планировочных решений промышленных предприятий.

4.3.1. Предприятие состоит из главного корпуса, где размещено основное производство, и ряда вспомогательных цехов и сооружений с незначительным электропотреблением, питание которых предполагается осуществить от отдельно стоящих или сблокированных со зданиями вспомогательных цехов трансформаторных подстанций. Расчет электрических нагрузок производится отдельно для ЭП до 1 кВ главного корпуса и для ЭП до 1 кВ всех вспомогательных цехов и сооружений. При питании вспомогательных цехов и сооружений от цеховых трансформаторных подстанций главного корпуса расчет электрических нагрузок ЭП до 1 кВ выполняется для предприятия в целом.

4.3.2. Предприятие состоит из нескольких энергоемких корпусов. Расчет электрических нагрузок производится для каждого корпуса отдельно.

4.3.3. Предприятие состоит из нескольких небольших цехов, размещаемых в отдельных зданиях. Для питания предприятия достаточна установка нескольких трансформаторных подстанций. Расчет электрической нагрузки производится для предприятия в целом.

4.3.4. Предприятие размещено на нескольких промплощадках. Расчет электрических нагрузок ЭП до 1 кВ следует выполнить отдельно для каждой промплощадки.

4.4. Эффективное число электроприемников рекомендуется определять по приближенной формуле nэ = 2SРнн.макс. Все ЭП группируются по характерным категориям с одинаковыми Ки и tgj независимо от мощности ЭП. Для каждой характерной группы определяются расчетные величины КиРн и КиРн tgj.

4.5. По средневзвешенному коэффициенту использования и эффективному числу электроприемников определяются по табл. 2 Указаний расчетный коэффициент нагрузки и расчетная мощность ЭП напряжением до 1 кВ в целом по корпусу, предприятию.

4.6. Пример расчета электрических нагрузок ЭП напряжением до 1 кВ промпредприятия, отвечающего признакам п. 4.3.1, приведен в табл. 4.1.

4.7. В случае наличия данных по предприятию-аналогу или достоверных данных по коэффициентам спроса или удельному электропотреблению аналогичных производств расчет электрических нагрузок электроприемников до 1 кВ в целом по корпусу (предприятию), выполняемый согласно п. 4.1, может не производиться.

4.8. Количество и мощность цеховых трансформаторных подстанций, общая мощность конденсаторных батарей, устанавливаемых в сети до 1 кВ, окончательно определяются согласно указаниям по компенсации реактивной мощности и сетях общего назначения.


Таблица 4.1

Исходные данные

Расчетные величины

Эффективное число ЭП

nэ

Коэф. расчетной нагрузки

Кр

Расчетная мощность

Расчетный ток, А

Ip

По заданию технологов

По справочным данным

Кин

Кин*tgf

рн**2*n

кВт

Рр

кВАр

Qp

кВА

Sp

Наименование ЭП

Кол-во ЭП шт.

n

Номинальная (установленная) мощность, кВт

Коэф. использования

Ки

Коэф. реактивной мощности

одного ЭП

общая

рнмин

рнмакс

Рн = nн

cos f

tg f

Пример расчета электрических нагрузок ЭП до 1 кB в целом по корпусу

1. Главный корпус

































Станки мелкосерийного производства

182

1,5

50

2160

0,14

0,5

1,73

302

523















Станки с тяжелым и особо тяжелым режимом работы

84

20

80

3480

0,2

0,65

1,17

696

814















Автоматические поточные линии

245

2,5

40

4160

0,6

0,7

1,02

2496

2545















Печи сопротивления с автоматической загрузкой

44

50

100

3000

0,8

0,95

0,33

2400

792















Печи сопротивления с неавтоматической загрузкой

25

15

65

820

0,5

0,95

0,33

410

135















Краны, тельферы

92

1

28

650

0,1

0,5

1,73

65

112















Насосы

51

10,0

100,0

3100

0,7

0,8

0,75

2170

1627















Вентиляторы

110

2,8

120,0

4620

0,65

0,8

0,75

3003

2252















Итого силовые ЭП

833





21990

0,52





11542

8803



366

0,76

8770

6690

11030



Осветительная нагрузка

























417

200





Всего

























9187

6890

11483



2. Вспомогательные цехи и сооружения

































Насосы

14

7

40

200

0,7

0,8

0,75

140

105















Компрессоры

3

100

100

300

0,7

0,85

0,62

210

130















Станки

28

1,5

14

120

0,14

0,5

1,73

16,8

29,1















Печи сопротивления

2

20

20

40

0,5

0,95

0,33

20

6,6















Конвейеры

8

4

10

60

0,4

0,75

0,88

24

21,1















Краны, тали

15

1,0

14

100

0,1

0,5

1,73

10

17,3















Вентиляторы

32

2,8

40

300

0,65

0,8

0,75

195

146,3















Итого силовые ЭП

102





1120

0,55





615

455



22

0,87

536

396

666



Осветительная нагрузка

























137

69





Всего

























673

465

818




5. РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК ДЛЯ СИЛОВЫХ ПИТАЮЩИХ СЕТЕЙ ОБЩЕГО НАЗНАЧЕНИЯ НАПРЯЖЕНИЕМ ДО 1кВ

5.1. Расчет выполняется на форме Ф636-92.

5.2. Расчет проводится одновременно с формированием питающих сетей. Цель расчета - определение расчетных токов элементов питающей сети, выбор сечений проводников по нагреву и типов распределительных устройств напряжением до 1 кВ.

5.3. Расчет электрических нагрузок производится в последовательности, обратной направлению питания, т.е. от низших ступеней распределения электроэнергии к высшим.

5.4. Узлы питания группируются исходя из территориального расположения ЭП (по участкам, отделениям, цехам).

Для каждого узла питания (распределительный пункт, шкаф, сборка, распределительный и магистральный шинопроводы, щит станций управления и т.п.) ЭП группируются по характерным категориям с одинаковыми Ки, tgj и номинальной мощностью. Для каждой характерной группы определяются расчетные величины КиРн, КиРнtgj, .

Для синхронных двигателей до 1 кВ в графе 8 указывается номинальная реактивная мощность Рн tgj со знаком минус.

При многоступенчатой схеме распределения электроэнергии при определении нагрузки вышестоящей ступени суммируются расчетные величины КиРн, КиРн tgj, n всех узлов питания, подключенных к данной ступени.

5.5. Эффективное число ЭП определяется по формуле nэ =  /.

5.6. Для каждого из перечисленных в п. 5.4 узлов питания в зависимости от средневзвешенного коэффициента использования и эффективного числа электроприемников по табл. 1 или номограмме (см. Указания) определяется коэффициент расчетной мощности Кр.

5.7. Расчетная активная мощность узла питания определяется по расчетной величине КиРн и соответствующему значению Кр:

Рр = КрКиРн.

5.8. Расчетная реактивная мощность узла питания определяется в зависимости от nэ:

при nэ £ 10                                         Qp = 1,1КиРнtgj;

при nэ > 10                                         Qp = КиРнtgj.

5.9. При расчете электрической нагрузки магистральных шинопроводов суммируются итоговые расчетные величины КиРн, КиРнtgj, n всех узлов питания, подключенных к магистральному шинопроводу. Определяются средневзвешенный коэффициент использования и эффективное число электроприемников, затем по табл. 2 Указаний определяется коэффициент расчетной нагрузки Кр.

Результирующая расчетная нагрузка магистрального шинопровода определяется по выражениям:

Рр = КрКиРн;

Qp = КрКиРнtgj;

Sр = .

5.10. При формировании питающей сети напряжением до 1 кВ рекомендуется руководствоваться следующими соображениями.

5.10.1. Каждый участок или отделение цеха следует питать от одного или нескольких распределительных устройств до 1 кВ, от которых не должны, как правило, питаться другие участки или отделения цеха. Также желательна привязка цеховых трансформаторных подстанций к определенным цехам, если этому не препятствует незначительность электрической нагрузки.

5.10.2. При построении питающей сети следует учитывать указания о раздельном учете электроэнергии для различных цехов за исключением случаев, когда это приводит к значительному удорожанию питающих сетей.

5.10.3. Для крупных цехов следует выделять отдельные цеховые подстанции, сооружаемые в первую очередь и предназначенные для питания электроприемников (отопление, вентиляция, краны, освещение и др.), работа которых необходима для ведения монтажных работ и закрытия корпуса, здания в зимнее время.

5.10.4. Цеховая трансформаторная подстанция должна, по возможности, располагаться у центра нагрузок. Это требование также должно выполняться при размещении распределительных устройств напряжением до 1 кВ.

5.10.5. Питающие сети напряжением до 1 кВ должны формироваться таким образом, чтобы длина распределительной сети напряжением до 1 кВ была, по возможности, минимальной.

5.10.6. Магистральные сети являются по сравнению с радиальными сетями в большинстве случаев более экономичными.

5.10.7. При более или менее равномерно распределенной загрузке шаг прокладки магистралей зависит от плотности нагрузки. Например, при прокладке магистральных шинопроводов на ток 1600 А могут быть рекомендованы указанные соотношения.

Плотность нагрузки, кВ×А/м2

0,05

0,1

0,2

0,35

0,5

1

Шаг прокладки магистралей, м

48

36

24

18

18, 12

12

5.10.8. Питающие сети должны прокладываться преимущественно открыто. Применение трубных электропроводок должно обосновываться.

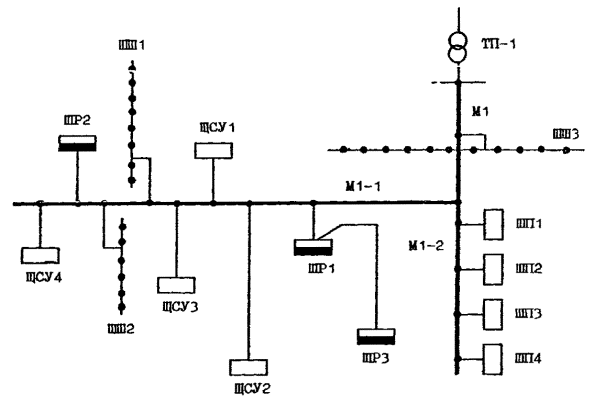

5.11. Пример расчета электрических нагрузок для силовых сетей общего назначения напряжением до 1 кВ представлен в табл. 5.1. Расчет был произведен для следующей принципиальной схемы.


Таблица 5.1

Исходные данные

Расчетные величины

Эффективное число ЭП

nэ

Коэф. расчетной нагрузки

Кр

Расчетная мощность

Расчетный ток, А

Ip



По заданию технологов

По справочным данным

Кин

Кин*tgf

рн**2*n

кВт

Рр

кВАр

Qp

кВА

Sp



Наименование ЭП

Кол-во ЭП шт.

n

Номинальная (установленная) мощность, кВт

Коэф. использования

Ки

Коэф. реактивной мощности



одного ЭП

рн

общая

Рн = nн

cos f

tg f



Пример расчета электрических нагрузок для силовых питающих сетей общего назначения напряжением до 1 кB



Распределительный пункт ШР1

































Печи сопротивления

2

10,0

20

0,50

0,95

0,33

10,0

3,3

200,0















Вентиляторы

2

7,0

14

0,65

0,80

0,75

9,1

6,8

98,0















Станки

2

2,8

6

0,14

0,50

1,73

0,8

1,4

15,7















2

4,0

8

0,14

0,50

1,73

1,1

1,9

32,0















1

3,0

3

0,14

0,50

1,73

0,4

0,7

9,0















1

14,0

14

0,14

0,50

1,73

2,0

3,5

196,0















2

1,7

3

0,14

0,50

1,73

0,4

0,7

5,8















Итого

12



68

0,35





23,9

18,4

556

8

1,15

27,5

20,2

34,1

52



ШР2

































Молоты

2

28,0

56

0,24

0,65

1,17

13

15

1560















Индукционные печи низкой частоты

5

20,0

100

0,70

0,95

0,33

70

23

2000















Итого

7



156

0,53





83

38

3560

6

1,09

90,5

41,8

100

152



ШР3

































Прессы штамповочные

3

28,0

84

0,17

0,65

1,17

14,2

16,4

2340

3

2,94

42

18

46

70



ШР1 + ШР3

































ШР1

12



68

0,35





23,9

18,4

556















ШР3

3



84

0,17





14,2

16,4

2340















Итого

15



152

0,25





38,1

34,8

2896

8

1,34

51

38

64

97



Щит станций управления ЩСУ1































Насосы

5

20,0

100

0,70

0,80

0,75

70

52

2000















Насосы с синхронным двигателем

2

75,0

150

0,70

-0,90

0,48

105

-72

11200















Итого

7



250

0,70





175

-20

13200

4

1,08

189

21,6

190

290



ЩСУ2

































Технолог. механизмы участка 1 ПТС

2

2,8

5,6

0,55

0,75

0,88

3,1

2,7

16















6

10,0

60

0,55

0,75

0,88

33

29

600















2

15,0

30

0,55

0,75

0,88

16,5

14,5

450















3

28,0

84

0,55

0,75

0,88

46,2

40,6

2340















3

40,0

120

0,55

0,75

0,88

66

58

4800















Итого

16



300

0,55





165

145

8206

11

1,02

168

145

222

338



ЩСУ3

































Технолог. механизмы участка 2 ПТС

4

25,0

100

0,55

0,75

0,88

55

48

2500















3

50,0

150

0,55

0,75

0,88

82

72

7500















2

100,0

200

0,55

0,75

0,88

110

97

20000















Итого

9



450

0,55





247

217

30000

6

1,09

269

238

359

546



ЩСУ4

































Автоматическая поточная линия SPL

2

1,0

2

0,60

0,70

1,02

1,2

1,2

2















2

3,0

6

0,60

0,70

1,02

3,6

3,7

18















4

5,5

22

0,60

0,70

1,02

13,2

13,5

120















6

10,0

60

0,60

0,70

1,02

36,0

36,7

600















2

20,0

40

0,60

0,70

1,02

24,0

24,5

800















Итого

16



130

0,60





78

80

1540

11

1,0

78

80

111

169



Распределительный шинопровод ШШ1

































Станки

3

1,7

5,1

0,14

0,50

1,73

0,7

1,2

9,0















4

3,2

12,8

0,14

0,50

1,73

1,8

3,1

40















4

4,5

18

0,14

0,50

1,73

2,5

4,3

80















1

14,0

14

0,14

0,50

1,73

1,9

3,3

196















3

5,0

15

0,20

0,65

1,17

3,0

3,5

75















2

8,0

16

0,20

0,65

1,17

3,2

3,7

128















2

11,5

23

0,20

0,65

1,17

4,6

5,3

266















1

20,0

20

0,20

0,65

1,17

4,0

4,6

400















Итого

20



124

0,17





21,8

29

1194

12

1,44

31

29

42

64



ШШ2

































Печи сопротивления

5

40,0

200

0,50

0,95

0,33

100

33

8000















Станки

19

2,8

53

0,20

0,65

1,15

10,6

12,2

149















3

4,0

12

0,20

0,65

1,15

2,4

2,8

48















11

5,0

55

0,20

0,65

1,15

11,0

12,6

275















8

10,0

80

0,20

0,65

1,15

16,0

18,4

800















Итого

46



400

0,35





140,0

79

9350

17

1,0

140

79

160

242



Магистральный шинопровод М1-1

































ЩСУ3

9



450







247

217

30000















ЩСУ1

7



250







180

-20

13200















ЩСУ2

16



300







165

145

8206















ШР2

7



156







83

38

3560















ШР1

12



68







23,9

18,4

556















ШР3

3



84







14,2

16,4

2340















ЩСУ4

16



130







78,0

80

1540















ШШ1

20



124







21,8

29

1194





 <
