ИНСТРУКЦИЯ
О ПОРЯДКЕ ВЕДЕНИЯ ИСПОЛНИТЕЛЬНОЙ
ДОКУМЕНТАЦИИ ПРИ ПРОИЗВОДСТВЕ
ВОДОПОНИЗИТЕЛЬНЫХ РАБОТ

ВСН 352-75

ММСС СССР

Центральное бюро
научно-технической информации

Москва - 1976

Минмонтажспецстрой СССР

Ведомственные строительные нормы

ВСН-352-75

ММСС-75

Инструкция о порядке ведения исполнительной документации при производстве водопонизительных работ

Впервые

1. Настоящая инструкция является обязательной при ведении водопонизительных работ в организациях Министерства монтажных и специальных строительных работ.

2. Правильное и своевременное ведение исполнительной документации в объеме и по формам, предусмотренным настоящей инструкцией, имеет целью обеспечить контроль за качеством работ в соответствии со СНиП III-Б.3-62.

3. Производство буровых и водопонизительных работ разрешается при наличии проектно-сметной документации, а также проекта производства работ, утвержденного генподрядчиком заказчиком) «к производству» в соответствии с СН 47-74. При бурении одиночных скважин вместо проекта производства работ допускается составление геолого-технического наряда. Дата поступления рабочих чертежей и смет проставляется управлением (участком) на каждом из указанных документов.

4. В процессе производства работ на месте составляется исполнительная и геолого-техническая документация.

Внесены трестом Союзшахтоосушение

Утверждены
Минмонтажспецстроем СССР

29.X.1975 г.

Срок введения
1 ноября 1976 г


ПЕРЕЧЕНЬ
исполнительной документации, обязательной при выполнении буровых и осушительных работ управлениями треста Союзшахтоосушение

Наименование работ

Акт на заложение скважины

Акт готовности буровой установки к бурению

Акт на посадку труб

Акт на цементирование затрубного пространства колонны

Акт проверки скважины на герметичность

Акт на устройство фильтра в скважине и его очистку прокачкой

Акт на отклонение геолого-гидрогеологич. условий от проектных

Акт на осложнение в процессе бурения

Акт на откачку воды из скважины

Журнал опытной откачки (первоочередные работы)

Акт на специальные работы по увеличению дебита

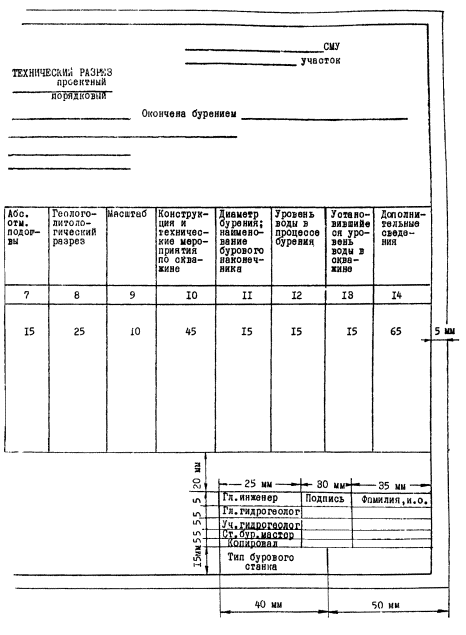

Геолого-технический разрез скважины

Акт сдачи-приемки скважины

Буровой журнал для станков УКС, УРБ-ЗАМ, ЗИФ, УГБ-50А

Буровой журнал для станков нефтяного ряда

Журнал работы насоса на водопонижающей скважине

Журнал монтажа и эксплуатации ЛИУ и ЭИ

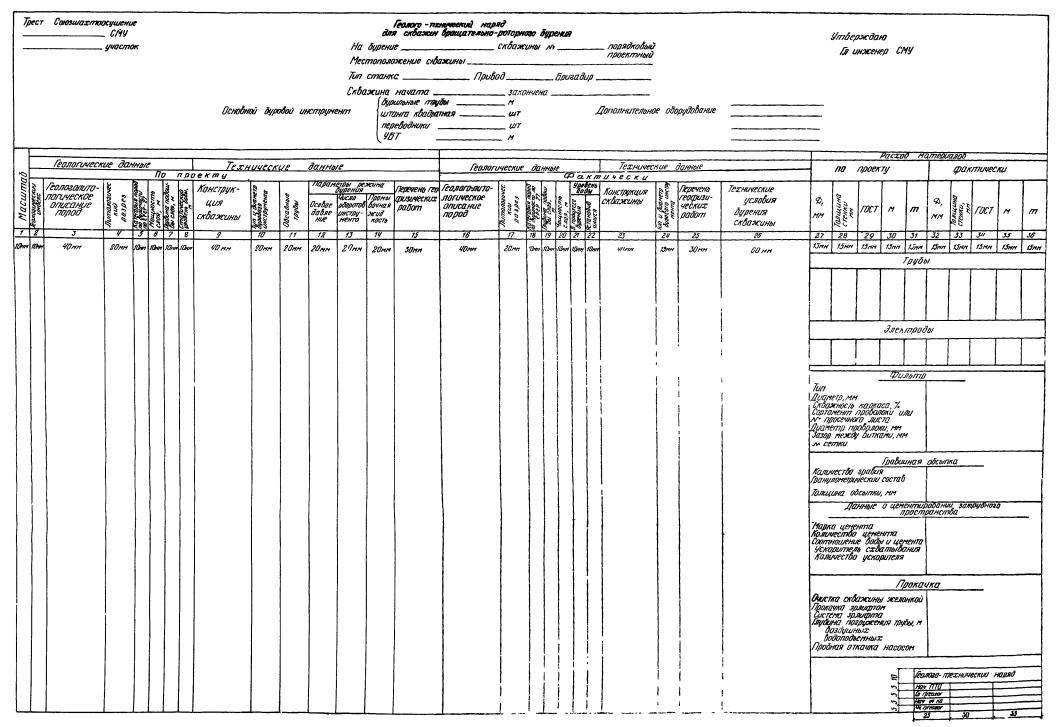

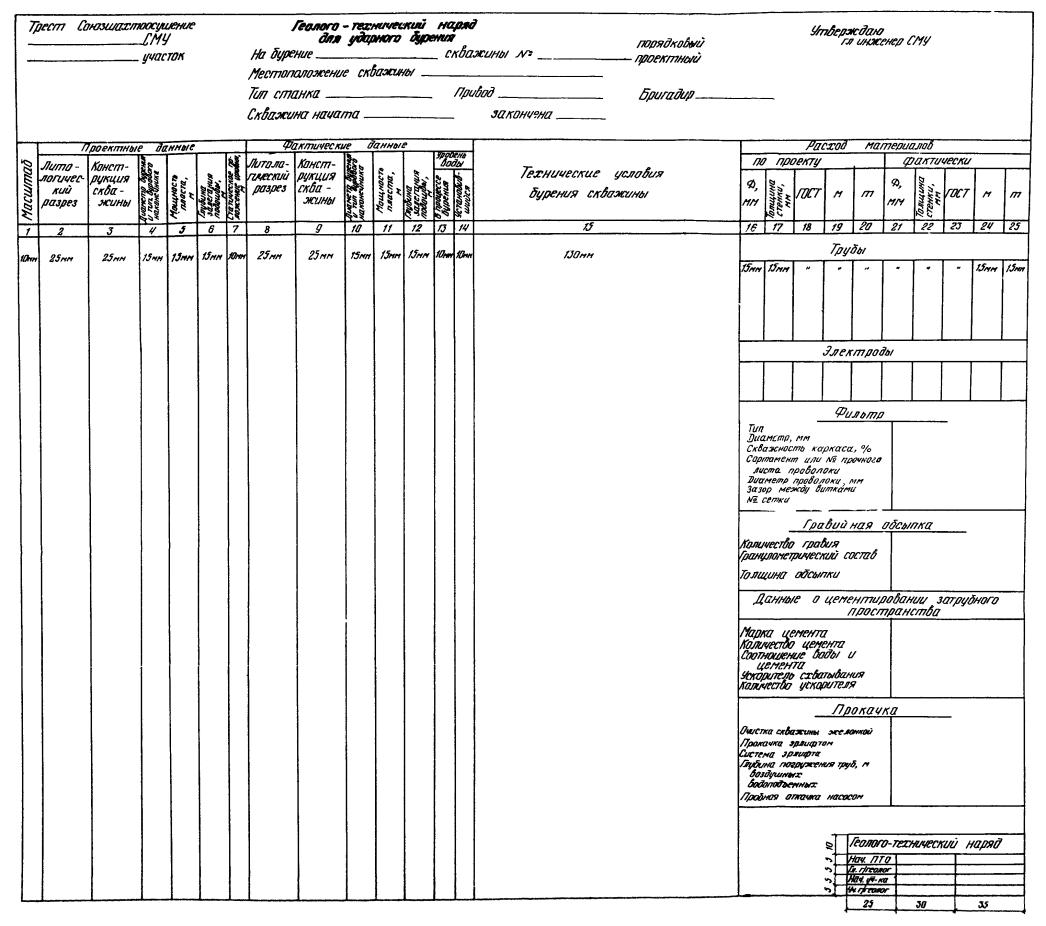

Геолого-технический наряд на бурение скважины

Производственное задание

Бурение артезианских скважин

+

+

+

+

+

+

+

+

+

-

+

+

+

+

+

-

-

+

+

Бурение технических скважин

+

+

+

+

+

+

+

+

-

-

-

-

+

+

+

-

-

+

+

Бурение водопонижающих скважин

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

-

+

+

Бурение контрольно-разведочных скважин

+

+

+

+

+

+

+

+

+

-

-

+

+

+

-

-

-

+

+

Бурение наблюдательных скважин

+

+

+

+

+

+

+

+

+

-

-

+

-

+

-

-

-

+

+

Водопонижение легкими иглофильтровыми или эжекторными установками

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

+

-

-


Трест Союзшахтоосушение

__________________ СМУ

________________ участок

АКТ
на заложение скважины

_____________________________________           _______________________________

(гор. пос.)                                                                                дата

___________________________________________________________________________

(наименование объекта)

Заказчик ___________________________________________________________________

(организация)

В лице _____________________________________________________________________

(должность, фамилия, инициалы)

Подрядчик _________________________________________________________________

наименование СМУ треста Союзшахтоосушение

В лице _____________________________________________________________________

(должность, фамилия, инициалы)

Вынесли в натуру и закрепили реперами точки заложения _________________________

___________________________________________________________________________

скважин № _________________________________________________________________

В соответствии с проектом производства работ, разработанным ____________________

___________________________________________________________________________

(указать полное наименование проектной организации)

Разрешение на бурение скважины _____________________________________________

(номер разрешения, дата выдачи)

___________________________________________________________________________

(наименование организации, выдавшей разрешение)

Привязка скважин к ближайшим ориентирам ____________________________________

___________________________________________________________________________

___________________________________________________________________________

Сдал заказчик                                                     (подпись, печать)

Принял подрядчик                                             (подпись)



AКТ
на готовность буровой установки к бурению
день ____________ месяц _________________ 19__ год

Мы, нижеподписавшиеся, начальник ___________________ участка ______________

_________________ СМУ тов. ___________________, прораб ______________________,

участковый механик _______________________, общественный инспектор __________

_____________ составили настоящий акт в том, что нами проверена буровая установка _______________________________________________, смонтированная на скв. № ____

для производства бурения. При этом установлено:

буровой станок №____ в исправном состоянии, тип станка ________________________

Остальные вспомогательные механизмы:

а) насосы ________________________________________________________________

б) сварочные аппараты ____________________________________________________

в) глиномешалка __________________________________________________________

г) _______________________________________________________________________

д) _______________________________________________________________________

Ограждения исправны

Наличие ограждающего устройства для машиниста бурового станка (для УКС) ___________________________________________________________________________

Электропусковая аппаратура выполнена по _____________________________________

Заземление всех механизмов и электроаппаратуры проверено, величина заземления ________________________ см.

Вышка или мачта после монтажа осмотрена _____________________________________

Растяжки вышки, мачты надлежаще заякорены __________________________________

Дощатый полок вокруг устья скважины настлан _________________________________

Резиновые коврики на рабочем месте бурильщика и у рубильников уложены _______________.

Бригада обеспечена предохранительными поясами, резиновыми перчатками, защитными очками, флягами для воды и аптечкой с комплектом медикаментов.

Дизельная установка проверена, генераторы _______________ заземлены, величина сопротивления составляет _______ Ом.

Плакаты, предупреждающие нарушения условий безопасности работы, имеются.

Освоение выполнено безопасно и достаточно для рабочих мест и прилегающей площадки.

У всех членов бригады имеются права на управление механизмами и проведен инструктаж по правилам безопасности.

На основании изложенного нами ______________________________________________

___________________________________________________________________________

разрешен пуск буровой установки в работу.

Подписи:

Начальник участка                                                   Прораб

Участ. механик                                                         Обществ. инспектор



Трест Союзшахтоосушение

__________________ СМУ

________________ участок

АКТ
на посадку труб

от «___» _____________ 19 ___ год

Мы, нижеподписавшиеся, начальник участка (прораб) _________________________

______________, бригадир _________________, сменный буровой мастер ____________

____________________ составили настоящий акт в том, что на _____________________

_______________ скважине № ___ с «___» ___________ 19 ___ г.

по «____» ___________ 19 __ г. произведен спуск обсадных труб диаметром ____мм, толщиной стенки _____________ мм, на глубину ____ м.

Сведения о скважине: глубина_____ м

конструкция ____________

Мера труб (длина и толщина стенок)

Нач. участка (прораб) _______________________

Гидрогеолог участка ________________________

Бригадир __________________________________

Сменный бур. мастер _______________________



Трест Союзшахтоосушение

__________________ СМУ

________________ участок

АКТ
на цементирование затрубного пространства колонны ____________________________

от «__» _______________ 19 ___г.

скважина № _______

Диаметр скважины ________ мм

Диаметр цементируемых труб и толщина стенки _________ мм

Глубина спуска труб _______________ м

Высота подъема цемента по проекту ___________________________ м

Расчет необходимого количества цемента и продавочной жидкости _________________

Способ цементирования ______________________________________________________

Результаты цементирования:

Марка цемента

Начало цементирования ______________________________ конец __________________

Закачано цементного раствора, м3 _____________________

Водоцементное отношение ____________ Удельный вес г/см2 _____________________

Закачано продавочной жидкости, м3 ___________________

Высота подъема цемента за трубами по расчету, м ________;

По данным термокаротажа, м _________________________________________________

Время ОЗЦ _________________________________________________________________

Высота цементного стакана, установленная при спуске инструмента, м ______________

Отобрано в процессе цементирования __________________ пробы цементного раствора

Начало схватывания ________________________________________________________ ч

Начало затвердевания ______________________________________________________ ч

Начальник участка (прораб)

Гидрогеолог участка

Бригадир буровой бригады



Трест Союзшахтоосушение

__________________ СМУ

________________ участок

АКТ
проверки скважины на герметичность

«____» _______________ 19___ г.

1. № скважины __________

2. Диаметр обсадных труб, мм _________________________________________________

3. Глубина обсадных труб, м __________________________________________________

4. Глубина скважины перед проверкой на герметичность, м _______________________

5. Величина цементной пробки, м _____________________________________________

6. Способ проверки на герметичность __________________________________________

7. Результаты наблюдений за восстановлением уровня ____________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

8. Заключение ______________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Начальник участка (прораб)

Гидрогеолог участка

Бригадир буровой бригады



Трест Союзшахтоосушение

__________________ СМУ

________________ участок

АКТ
на устройство фильтра в скважине и его очистку прокачкой

В ________________________________ скважине № _______________

__________ 19 г. произведена установка фильтра.

1. Литологический состав водоносного горизонта в интервале скважины, против которого установлен фильтр __________________________________________________

___________________________________________________________________________

___________________________________________________________________________

2. Глубина залегания водоносного горизонта от ______________ до _____________ м

3. Характеристика фильтровой колонны: диаметр __________________ мм, интервал установки отстойника __________________ м, рабочей части _________________ м, надфильтровой колонны ___________ м

4. Тип фильтра и его техническая характеристика ______________________________

___________________________________________________________________________

___________________________________________________________________________

5. Сведения о гравийной засыпке ____________________________________________

___________________________________________________________________________

___________________________________________________________________________

6. Положение защитной колонны после обнажения фильтра _____________________

___________________________________________________________________________

7. Способ прокачки скважины после спуска фильтровой колонны ________________

___________________________________________________________________________

Подписи:

Буровой мастер (прораб)

Участковый гидрогеолог

Пояснения к заполнению акта на устройство фильтра в скважине и его очистку прокачкой

Акт составляется для всех скважин, оборудуемых фильтрами на один или несколько водоносных горизонтов.

В пункте 1 указываются данные о гранулометрическом составе или степени трещиноватости водоносного горизонта, который оборудуется фильтром.

В пункте 4 удваиваются для проволочного фильтра: количество звеньев, тип каркаса (трубчатый или стержневой), диаметр (мм), скважность каркаса (%), размеры щелей или отверстий (мм), тип и материал проволоки, ее диаметр, просвет между витками; для сетчатого фильтра: тип и материал сетки, характеристика подкладок под сетку (винипластoвaя сетка, металлические стержни и т.п.). Для фильтров блочного типа указывать материал, из которого изготовлены блоки, длину и количество звеньев. Для покрытия из просечного листа - материал и номер штампа.

В пункте 5 указывается объем, гранулометрический состав, интервал и толщина слоя засыпки.

В пункте 7 указывается способ прокачки скважины (желонирование, эрлифт и т.п.).

Трест Союзшахтоосушение

__________________ СМУ

________________ участок

Объект ________________

АКТ
на отклонение геолого-гидрогеологических условий от проекта по ________________

(назначение)

скважине № ______

Дата __________________________________

Комиссия в составе представителя заказчика ____________________________________

___________________________________________________________________________

(должность, фамилия, инициалы)

и представителей подрядчика _________________________________________________

___________________________________________________________________________

(должность, фамилия, инициалы)

сего числа на основании первичных документов осмотра в натуре установила следующие отклонения от проекта в геолого-гидрогеологических условиях ___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Указанными отклонениями внесены следующие изменения объемов работ по скважине __________________________________________________________________

Заказчик                                                                     (подпись, печать)

Подрядчик                                                                  (подпись, печать)

Пояснения к заполнению акта на отклонение геолого-гидрогеологических условий от проектных

Акт составляется при бурении отдельных скважин (артезианских, водопонижающих, технических и т.п.) в тех случаях, когда выявленные отклонения могут повлечь за собой изменение конструкции скважин и технологии её сооружения.

При выявлении отклонений геолого-гидрогеологических условий от проектных на объекте, где производятся водо-понизительные работы, акт составляется в тех случаях, когда требуется изменение проектных решений. Такой акт составляется по произвольной форме с обязательной подписью заказчика и генподрядчика и направляется в проектную организацию и трест.

Трест Союзшахтоосушение

__________________ СМУ

__________________ участок

АКТ
на осложнение в процессе бурения _____________________ скважины № ___

«___» ___________ 19 _ г.

Комиссия в составе __________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Установила:

1. Дата аварии __________ год _________ месяц _____________ число _________ смена

2. Исполнители работ:

Фамилия, имя, отчество

Должность

Стаж работы

по бурению

в должности



Бригадир буровой бригады







Буровой мастер







Помощник мастера













3. Проектная глубина и конструкция скважины __________________________________

___________________________________________________________________________

4. Тактическая глубина и конструкция скважины ________________________________

___________________________________________________________________________

5. Режим бурения, тип и размер бурового инструмента ____________________________

___________________________________________________________________________

6. Характеристика глинистого раствора _________________________________________

___________________________________________________________________________

7. Породы, в которых произошла авария ________________________________________

___________________________________________________________________________

8. Циркуляция (нормальная, поглощение) _______________________________________

___________________________________________________________________________

9. Во время каких работ произошла авария ______________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

10. Состояние аварийной скважины (какой инструмент или другие предметы оставлены в скважине, на какой глубине, их длина и диаметр. При сложных авариях прилагается эскиз) __________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

11. Конкретные виновники аварии _____________________________________________

___________________________________________________________________________

___________________________________________________________________________

12. Заключение комиссии по ликвидации аварии (организационно-подготовительные мероприятия, способ и последовательность операции по ликвидации аварии. Срок ликвидации аварии) _________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

13. Рекомендации комиссии по предупреждению подобных аварий _________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Председатель комиссии _______________________

Члены комиссии: _____________________________

_____________________________

_____________________________

_____________________________



Трест Союзшахтоосушение

__________________ СМУ

__________________ участок

АКТ
на откачку воды из скважины № _____, произведенную с _____ по _____ 19 ___ г.

1. Опробуемый водоносный горизонт __________________________________________

2. Тип откачки ______________________________________________________________

3. Количество ступеней понижения уровня ______________________________________

___________________________________________________________________________

4. На скважине смонтирован насос типа _________________________________; эрлифт по схеме _______________, при этом рабочая часть насоса или водоподъемные трубы эрлифта диаметром ________________ мм загружены на глубину _________ м; воздушные трубы диаметром ________________ мм на _______________ м

5. Статический уровень воды находится на глубине _______ м

6. Производительность насоса (по каталогу) _____________________________________

7. Компрессор марки _____________, расход воздуха м3/мин, давление _____ атмосфер. Двигатель (электрический или дизельный) мощностью _________ л.с. _________ кВт.

8. Измерение откачанной воды производилось объемным способом при помощи сосуда вместимостью __________ м3.

9. Динамический уровень измерялся при помощи (электроуровнемера, гидрогеологической рулетки) _________________________________________________

10. Уровень установился через _________ ч непрерывной откачки; при этом Q = м3/ч; S = м ; q = м3/ч.

Результаты откачки
глубина уровня волн до начала откачки _______________

Дата откачки

№ понижения

Продолжительность откачки, ч

Производительность откачки, м3

Понижение, м

Вместимость сосуда, м3; время наполнения, с

Глубина уровня при откачке, м

Примечание

20

20

20

20

20

20

20

70 мм



Дата откачки

№ понижения

Продолжительность откачки, ч

Производительность откачки, м3

Понижение, м

Вместимость сосуда, м3; время наполнения, с

Глубина уровня при откачке, м

Примечание

20

20

20

20

20

20

20

70 мм

Участковый гидрогеолог

Трест Союзшахтоосушение

__________________ СМУ

__________________ участок

ЖУРНАЛ
опытной откачки (первоочередные работы)
из скважины № ____

1. Наименование водоносного горизонта ________________________________________

2. Мощность и состав водоносного горизонта ____________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

3. Статический уровень воды абс. отм. ______ глубина от поверхности земли _________

4. Откачечные средства ______________________________________________________

Насос. Тип _______________________________, глубина загрузки ________________

Производительность по паспорту ______________________________________________

Диаметр водоподъемных труб _________________________________________________

Эрлифт. Тип компрессора ______________________________, система ___________

Диаметр и глубина погружения водоподъемных труб _____________________________

воздухоподающих ___________________________________________________________

Диаметр и глубина погружения пьезометрических трубок _________________________

5. Способ измерения количества откачиваемой воды _____________________________

Вместимость измерительного сосуда ___________________________________________

Схема расположения                                                 Геолого-технический разрез

ХОД ОТКАЧКИ

Дата

№ скважины

Время замера

Время заполнения мерного сосуда, с

Производительность, л/с

Глубина уровня, м

Величина понижения, м

Удельный дебит, л/с на 1 м

Примечание

НАБЛЮДЕНИЯ ЗА УРОВНЯМИ ВОДЫ В НАБЛЮДАТЕЛЬНЫХ СКВАЖИНАХ

№ скважин

Скв. №

Скв. №

Скв. №

Скв. №

Скв. №

Скв. №

Скв. №

Абс. отм. устья

м

м

м

м

м

м

м

Параметры наблюдения

глубина (абс. отм.) уровня,

величина понижения, м

глубина (абс. отм.) уровня,

величина понижения, м

глубина (абс. отм.) уровня,

величина понижения, м

глубина (абс. отм.) уровня,

величина понижения, м

глубина (абс. отм.) уровня,

величина понижения, м

глубина (абс. отм.) уровня,

величина понижения, м

глубина (абс. отм.) уровня,

величина понижения, м

Дата



Дата

№ скважин

Время замера

Время заполнения мерного сосуда, с

Производительность, л/с

Глубина уровня, м

Величина понижения, м

Удельный дебит, л/с на 1 м

Примечание

РЕЗУЛЬТАТЫ ОТКАЧКИ

Глубина уровня воды до начала откачки _____________ м

Глубина установившегося уровня после откачки ______ м

Дата откачки

№ понижения

Продолжительность откачки, ч

Производительность откачки, м3

Вместимость сосуда, м3; время наполнения, с

Величина понижения, м

Удельный дебит, м3

Глубина уровня при откачке, м

Примечание

























































































































































































































График зависимости                                               График зависимости

дебита от понижения                                              удельного дебита от понижения

Участковый гидрогеолог

Трест Союзшахтоосушение

__________________ СМУ

__________________ участок

АКТ
на специальные работы по увеличению дебита скважин

В __________ скважине № ______  расположенной на _______, произведены _______________ следующие специальные работы по увеличению дебита

(дата)

скважины (прострел, торпедирование ТДШ, вакуумирование, обработка соляной кислотой, торпедирование зарядом ВВ, свабирование и др.) _______________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

(указать, какие специальные работы проведены, какими средствами, в каком объеме и на каких интервалах глубин и скважины)

Прокачкой скважины установлено:

Удельный дебит скважины до проведения спецработ __________ м3/ч, после проведения спецработ _______________ м3/ч.

Работы произведены на основании __________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

(указать проект, протокол технического совещания, указание главного инженера и т.д.)

Подписи:

Пояснения к заполнению акта
на специальные работы по увеличению дебита скважины

Акт составляется строительно-монтажным управлением в одностороннем порядке в 2 экземплярах. Один экземпляр содержится в техническом паспорте скважины, второй отправляется в трест.

Специальные работы по увеличению дебита скважины производятся согласно проекту.

К специальным работам по увеличению дебита скважин относятся:

Солянокислотная обработка.

Вакуумирование.

Прострол перфораторами.

Торпедирование ТДШ.

Торпедирование зарядом ВВ.

Работы по разглинизации стенок скважин.

Свабирование.

Трест Союзшахтоосушение

__________________ СМУ

АКТ
сдачи-приемки ______________ скважины
№ ________

_______________ 19 г. Мы, нижеподписавшиеся, представители подрядчика ________ СМУ треста Союзшахтоосушение _____________________________________________

(должность, фамилия, инициалы)

с одной стороны и представители заказчика (генподрядчика) ______________________

___________________________________________________________________________

(наименование организации, фамилия, инициалы)

с другой стороны произвели сдачу __________________скважины № , пробуренной по договору № _______ от ________________________________________

(дата)

на _________________________________________________________________________

(местоположение скважины)

При сдаче-приемке установлено:

1. Сооружение скважины осуществлялось по проекту, разработанному в 19 _ г. _______

___________________________________________________________________________

(наименование проектной организации)

2. Поправки в конструкцию внесены в соответствии с _____________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

(ссылка на протокол технического совещания, указание гл. инж. проекта)

3. Глубина от поверхности земли ______________________________________________

4. Конструкция скважины ____________________________________________________

___________________________________________________________________________

___________________________________________________________________________

5. Фильтровая колонна диаметром _____________ установлена от __________________

до _______________________, рабочая часть от _________________ до ______________

тип фильтра ________________________________________________________________

6. Откачка производилась ____________________________________________________

(наименование агрегата)

в течение _______________ машино-смен с дебитом _____ м3/ч при понижении _________ м

7. Статический уровень установился на глубине ________________________________ м

8. Для характеристики качества воды отобрано ________ проб на химический и ______ проб на бактериологический анализы, которые выполнены ________________________

(наименование лаборатории)

9. Вода по своим питьевым качествам __________________________________________

требованиям ГОСТ

10. Скважина закрыта металлической крышкой __________________________________

11. Бурение скважины производилось станком _________ под руководством ст. мастера (прораба) __________________________________________________________________

(фамилия, инициалы)

12. Работы по бурению и испытанию скважины выполнены в соответствии с техническими условиями договора с оценкой ____________________________________

13. Рекомендуемый режим эксплуатации _______________________________________

К настоящему акту прилагается исполнительный геолого-технический разрез скважины

СДАЛИ:

Подписи                                                 ПРИНЯЛИ:

Печать                                                    Подписи

Печать

Пояснение к заполнению акта сдачи-приемки скважины

Акт является составной частью технического паспорта скважины; составляется на все скважины.

Для технических скважин пункты 5, 6, 7, 8 не заполняются.

В пункте 7 указать статический уровень после откачки.

Для водопонизительных и артезианских скважин заполняются все пункты в соответствии с геолого-техническим разрезом скважин.



Пояснения к составлению геолого-технического разреза скважины

Геолого-технический разрез скважины составляется техником-гидрогеологом или участковым гидрогеологом по наблюдениям и записям в буровом журнале в период сооружения скважины.

По окончании скважины геолого-технический разрез вычерчивается на кальке и размножается на синьке.

Чертеж на кальке прилагается к делу скважины и хранится в техническом архиве управления.

Один чертеж на синьке прилагается к акту сдачи - приемки скважины и передается заказчику; второй экземпляр на синьке высылается в трест; третий экземпляр на синьке изготавливается только для артезианских скважин и высылается в адрес территориального геологического управления.

При глубинах скважин от 10 до 100 м - масштаб 1:2000; от 100 до 200 м - масштаб 1:500; свыше 200 м - масштаб 1:1000.

В графе 1 давать нумерацию слоев, которая производится сверху вниз по литологическим признакам.

В графе 2 с известной для района детальностью указывать: геологические индексы пород и стратиграфические границы разреза скважины.

В графе 3 указывать название пород, их цвет, связность, трещиноватость, устойчивость в процессе бурения, а для песков - гранулометрический состав, а также указывать угол падения пород по керну или другим признакам, поглощение промывочной жидкости и водоносность пород.

При определении категорий пород по буримости (графа 4) руководствоваться классификацией по ЕНиР-14.

При составлении геолого-литологического разреза (графа 8) применять следующие условные обозначения:

ГЕОЛОГИЧЕСКИЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Осадочные породы

       а) Почвенный слой

б) Насыпной слой

         Торф и болотно-торфянистые отложения

         Песок тонко- и мелкозернистый

         Песок среднезернистый

          Песок крупнозернистый

         Песок разнозернистый

         Галька и гравий

          Щебенка

         Супесь легкая

          Супесь тяжелая

          Суглинок легкий и средний

          Суглинок тяжелый

          Суглинок пылеватый, лессовидный

          Песок с прослоями или линзами суглинка

          Суглинок с прослоями или линзами песка

          Суглинок с прослоями или линзами супеси

         Частое переслаивание суглинка и супеси

        Частое переслаивание песка и супеси

         Частое переслаивание песка и суглинка

      Глина песчаная

       Глина жирная

       Частое переслаивание песка и глины

        Глина сланцеватая и аргиллиты

       Песчаник

        Известняк

       Доломит

       Мел

       Мергель

       Доломитизированный известняк

        Доломитовая мука

       Гипс

          Опока

          Переслаивание битуминозных горючих сланцев и углей

          Глинистость

          Ил

          Пылеватость

          Слюдистость

          Уголь

          Гнезда и мелкие линзы песков

          Гнезда и включения гипса

          Фауна

         Растительные остатки

         а) каверность

б) карстовые пустоты

          Конкреции

         Окремнение

         Зона оползневого перемятия пород

         Выветрелость

          Тектоническая трещиноватость (линии красного цвета)

МЕТАМОРФИЧЕСКИЕ ПОРОДЫ

          Гнейсы и гнейсовидные породы (кислые)

          Гнейсы и гнейсовидные породы (средние)

         Гнейсы и гнейсовидные породы (основные)

          Гнейсы и гнейсовидные породы (ультраосновные)

         Слюдяные, роговообманковые и другие кристаллические сланцы

         Феллиты, серицитовые, хлоритовые и другие метаморфические сланцы

         Мрамор и другие перекристаллизованные известняки

         Перекристаллизованные доломиты

         Кварциты

          Роговики и яшмы

МАГМАТИЧЕСКИЕ ПОРОДЫ

а) Интрузивные породы

         Кислые (граниты и др.)

          Средние (сиениты и др.)

         Основные (габбро, нориты и др.)

         Ультраосновные (пироксениты, перидотиты и др.)

б) Эффузивные породы и туфы вулканические

         Кислые (кварцевые порфиры, липариты и др.)

         Средние (порфиры, порфириты, трахиты и др.)

         Основные (порфириты, диабазы, базальты и др.)

          Кислые туфы

         Средние туфы

         Основные туфы

         Линия тектонического нарушения (красного цвета)

         То же, предполагаемая (красного цвета)

В графе 9 извлекаемые трубы обозначать пунктирной линией, а неизвлекаемые - сплошной.

В графе 14 указывать результаты пробной откачки скважины, сведения о фильтре (скважность, зазор между витками, диаметр перфорации, сортамент проволоки, её диаметр, гранулометрический состав и объем гравийной засыпки), данные об изоляции водоносных горизонтов, пояснения при наличии отступлений от проектной конструкции, назначение оставленных в скважине промежуточных технических колонн, сведения о проведенных геофизических исследованиях.

Кратко описать способы ликвидации осложнений в интервалах неустойчивых и пучащих пород и зон интенсивного поглощения промывочной жидкости.

Заполнение граф 5, 6, 7, 10, 11, 12, 13 пояснений не требует.

МИНМОНТАЖСПЕЦСТРОЙ СССР

ГЛАВСПЕЦПРОМСТРОЙ

Трест Союзшахтоосушение

_____________________________________ Строительно-монтажное управление

____________________ участок

БУРОВОЙ ЖУРНАЛ
для станков УКС, УРБ-ЗАМ, ЗИФ, УГБ-50А

по __________________ скважине № ______

Начат _______________

Окончен ____________

Буровой станок



Журнал пронумеровывается,

прошнуровывается

и скрепляется печатью

БУРОВОЙ ЖУРНАЛ

Заполняется и хранится на

буровой, после окончания

передается в управление

СКВАЖИНА № ________

Начало                                   ________________________

Окончание                                         ________________________

Глубина скважины ____ м                                    Координаты устья скважины

Х __________________ У = ________________________ = _____________________

Законсервирована

на глубине ______ м                                              Шахта, карьер, населенный пункт

дата ______________                                             и т.д. ________________________

Возобновлена бурением

_____________________

(дата)

Тип бурового станка _____________

РЕЗУЛЬТАТЫ
измерения угла наклона и контрольного замера глубины скважины

Дата замера

Прибор, тип, система

Глубина измерения

Угол отклонения от вертикали, град.

Азимут направления отклонения, град.

Подпись работника, производившего измерения

Примечание

25 мм

30

20

20

30

30

55 мм



Дата замера

Прибор, тип, система

Глубина измерения

Угол отклонения от вертикали, град.

Азимут направления отклонения, град.

Подпись работника, производившего измерения

Примечание

25 мм

30

20

20

30

30

55 мм

Контрольный замер оконченной бурением скважины

глубина ______ м дата _____________.

Начальник участка (прораб)

Сменный буровой мастер

Гидрогеолог

КРЕПЛЕНИЕ СКВАЖИНЫ ТРУБАМИ

№ п/п

Наименование операции

Диаметр труб, мм

Длина звена, мм

Толщина стенок труб, мм

Глубина посадки, м

Фамилия электросварщика

Примечание

от

до

всего

10

65

10

10

10

10

10

15

30

40



№ п/п

Наименование операции

Диаметр труб, мм

Длина звена, мм

Толщина стенок труб, мм

Глубина посадки, м

Фамилия электросварщика

Примечание

от

до

всего

10

65

10

10

10

10

10

15

30

40

ОПЕРАТИВНЫЕ РАСПОРЯЖЕНИЯ И УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ И ДРУГИМ ВОПРОСАМ

Дата

Содержание распоряжений

Подпись лица, давшего распоряжение

Подпись исполнителя

Отметка о выполнении

20 мм

80 мм

40 мм

30 мм

40 мм



Дата

Содержание распоряжений

Подпись лица, давшего распоряжение

Подпись исполнителя

Отметка о выполнении

20 мм

80 мм

40 мм

30 мм

40 мм



Дата, номер смены

Состав звена, фамилия, и.о.

Наименование работ, выполненных в течение смены. Название и размер бурового наконечника и инструмента

Затраченное время, ч

Пробурено (обсажено или поднято труб), м

Глубина отбора образцов пород. Поднято керна

от

до

всего

с глубины, м

до глубины, м

всего

20 мм

50

60

10

10

10

10

10

10

20 мм



Краткое описание пройденных пород (по шламу, по отобранным образцам, по керну)

Категория буримости пород

Режим бурения

Производительность насоса, л/с

Качество глинистого раствора

Уровень воды в процессе бурения

Длина снаряда

Интервал поглощения

Расписка о приеме и сдаче смены

число оборотов; число ударов

давление на забой

удельный вес, г/см3

вязкость

количество песка, %

50 мм

15

10

10

15

15

15

15

10

10

15

30 мм

Еще 15 двойных листов

МИНМОНТАЖСПЕЦСТРОЙ СССР

ГЛАВСПЕЦПРОМСТРОЙ

Трест Союзшахтоосушение

_____________________________________ Строительно-монтажное управление

____________________ участок

БУРОВОЙ ЖУРНАЛ
для станков нефтяного ряда

по ___________________ скважине № ___________

Начат _______________

Окончен ____________

Буровой станок



Журнал пронумеровывается,

прошнуровывается

и скрепляется печатью

БУРОВОЙ ЖУРНАЛ

Заполняется и хранится на

буровой, после окончания

передается в управление

СКВАЖИНА № ________

Начало

Окончание

Глубина скважины ____ м

Координаты устья Х = _____________ У = ______________ = __________________

Законсервирована

на глубине ______ м                                              Шахта, карьер, населенный пункт

дата ______________                                             и т.д. ________________________

Возобновлена бурением _____________________

(дата)

Тип бурового станка ________________________



Задание нач. участка (прораба) по технологии бурения и прочим работам

Состав смены

Забой на начало смены, м

Проходка за смену, м

Долото

Проходка за рейс, м

Продолжительность каждого рейса, ч



тип

размер, мм

номер смены

фамилия членов бригады



70 мм

20

40

15

15

20

20

20

15





Описание пройденных пород. Положение уровня воды в скважине

Спуск-подъем инструмента

Наращивание

Комплектация бурового снаряда

Описание работ и остановок за подписью бурильщика

Замечания бурильщика о ненормальности в работе. Замечания руководителей, посетивших буровую

количество свечей

время, ч

количество свечей

время, ч

30

15

15

t 15

15

15

60

50 ммt

Еще 10 двойных листов

МИНМОНТАЖСПЕЦСТРОЙ СССР

ГЛАВСПЕЦПРОМСТРОЙ

Трест Союзшахтоосушение

_____________________ СМУ

____________________ участок

ЖУРНАЛ
работы насоса на водопонижающей скважине

№ ___________

расположенной ________________________

(наименование объекта)

Начат _______________

Окончен ____________

СВЕДЕНИЯ
о монтаже и демонтаже насосов на скважине

Тип насоса. Глубина загрузки, м

Мощность, э.д.

Инвентарный и заводской номер насоса

Дата

Продолжительность работы после монтажа, машино-часы

Причина демонтажа

Глубина скважины перед монтажом

Фамилия, и. о. бригадира монтажников

монтажа

демонтажа

25 мм

15

20

15

15

15

40

15

50 мм

КОНСТРУКЦИЯ СКВАЖИНЫ



КОНСТРУКЦИЯ СКВАЖИНЫ





Дата

Смена

Начало работы насоса

Остановка насоса

Продолжительность работы насоса

Производительность работы насоса, м3

Характеристика работы электродвигателя

ч

мин

от

до

ч

мин

ч

мин

нагрузка, А

напряжение, В

ч

мин

20 мм

20

15

15

15

15

15

15

15

15

20

17

17 мм



Причины остановки

Фамилия моториста

Подпись о приеме и сдаче смены

Примечание

80 мм

50 мм

30 мм

50 мм

Ещё 32 двойных листа

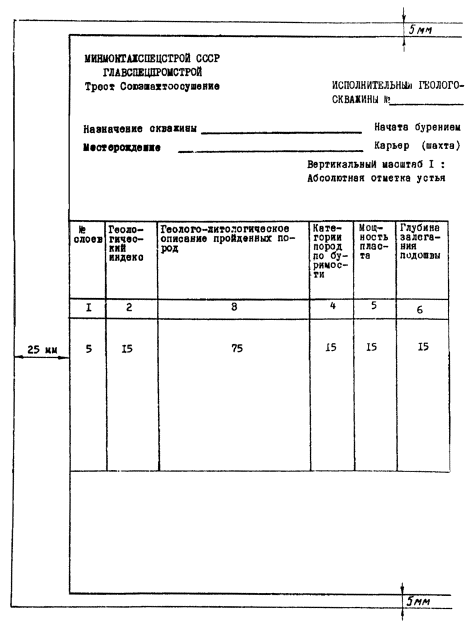

МИНМОНТАЖСПЕЦСТРОЙ СССР

ГЛАВСПЕЦПРОМСТРОЙ

Трест Союзшахтоосушение

_____________________ СМУ

____________________ участок

ЖУРНАЛ
монтажа и эксплуатации

_________________ установки

(ЛИУ или ЭИ)

Начало _______________                                  Наименование объекта

Окончание ____________                                 ____________________

Место монтажа ____________



1. Водоносный горизонт представлен ___________________________________________

___________________________________________________________________________

___________________________________________________________________________

2. Статический уровень находится на ___________________________________________

(глубина от поверхности)

3. Характеристика установки

а) насосный агрегат _____________________________

б) длина коллектора _____________________________ м

диаметром ____________________________ мм

в) количество иглофильтров ______________________ шт.

г) глубина и способ их погружения ________________

_______________________________________________

д) иглофильтры обсыпаны гравием с диаметром частиц ___________________ мм,

устьевая часть иглофильтров на глубину _____________ м

затампонирована глиной.

4. Установка включена в работу _______________________________________________

Дебит установки: начальный _________________ м3

через 2 ч ___________________ м3

Осветление воды наступило через __________________ ч

Схема расположения установки № ___________________

Установка оборудована

а) манометром-вакуумметром ________________ шт.

б) наблюдательными иглами _________________ шт.

Монтаж произведен _______________________ (подпись)

Дата

Эксплуатацию установки разрешил ________________

(подпись)



Дата, смена

№ установки, инвентарный № насоса

Количество работающих игл, шт.

Продолжительность работы установки в смену

Производительность установки, м3



Показания манометра-вакуумметра

Время и причины остановки

Подпись дежурного моториста

Ещё 16 двойных листов

Замечания по эксплуатации установки

Всего пронумеровано ______________________________________ стр.

_____________________________________________________________

(должность)

Подпись _______________________

Трест Союзшахтоосушение

__________________ СМУ

__________________ участок

Производственное задание

На бурение _____________ скважины № ________

Местоположение скважины ________________________________

Станок ______________________ Бригадир _____________________

Проектные данные

Фактические данные

Литологический разрез

Мощность пласта, м

Глубина залегания подошвы, м

Конструкция скважины

Тип и диаметр бурового наконечника

Примечание

Литологический разрез

Глубина залегания подошвы, м

Мощность пласта, м

Конструкция скважины

Тип и диаметр бурового наконечника

Примечание

1

2

3

4

5

6

7

8

9

10

11

12

20 мм

10 мм

10 мм

30 мм

15 мм

40 мм

20 мм

10 мм

10 мм

30 мм

15 мм

40 мм

Начальник участка

Участковый гидрогеолог



Пояснения к заполнению геолого-технических нарядов

Геолого-технические наряды на бурение скважины составляются для всех скважин глубиною 50 м и более или конечным диаметром более 325 мм.

При меньших глубинах и конечных диаметрах 325 мм и менее составляется производственное задание.

Все изменения в конструкцию и технологию сооружения скважины вносятся по согласованию с главным инженером СМУ.

В графе «Технические условия бурения скважины» дается краткое описание тех особенностей процесса бурения скважины, которые не нашли отражения в других графах геолого-технического наряда: осложнения в процессе бурения и откачки, сходимость геологического разреза с данными каротажа и т.п.

В составлении «Инструкции» принимали участие Л.Н. Московская, Э.В. Олизаревич, О.В. Меркулов




Rambler's Top100 Яндекс цитирования
  Copyright © 2008-2024, www.docload.ru
