ГОСУДАРСТВЕННЫЙ КОМИТЕТ
СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
НОРМЫ
ОТВОДА ЗЕМЕЛЬ
ДЛЯ МЕЛИОРАТИВНЫХ КАНАЛОВ
СН 474-75
Утверждены
Государственным
комитетом
Совета Министров СССР
по делам строительства 14 июля 1975 г.
Разработаны
институтом "Гипроводхоз"
Всесоюзного объединения "Союзводпроект"
Минводхоза СССР и согласованы с
Минсельхозом СССР и Гослесхозом СССР
Редакторы
- инженеры Е.А. Троицкий (Госстрой СССР),
Д.Д. Тихонов (Гипроводхоз В/О, "Союзводпроект" Минводхоза СССР).
1994
|
Государственный
комитет Совета Министров СССР по делам строительства (Госстрой СССР)
|
Строительные
нормы
|
СН 474-75
|
|
Нормы отвода
земель для мелиоративных каналов
|
-
|
1. Настоящие нормы
устанавливают ширину полос земель, отводимых в бессрочное (постоянное) и во
временное (на период строительства) пользование для мелиоративных каналов
(оросительных, осушительных, водосборно-сбросных, коллекторно-дренажных) с пропускной
способностью воды не более 10 м3/с.
Примечание. Ширина полос
отвода земель для каналов с пропускной способностью воды более 10 м3/с,
каналов, разрабатываемых взрывным методом, а также проходящих в районах,
подверженных оползням и селям, и в населенных пунктах должна определяться проектом,
утвержденным в установленном порядке.
2. При выборе, отводе и
использовании земель для мелиоративных каналов должны соблюдаться основы водного законодательства Союза
ССР и союзных республик, Основы земельного законодательства Союза ССР и союзных
республик, а также Основные положения по восстановлению земель, нарушенных при
разработке месторождений полезных ископаемых, проведении геологоразведочных,
строительных и иных работ, утвержденные Госстроем СССР, ГКНТ, Минсельхозом СССР
и Гослесхозом СССР от 30 июня 1971 г., и другие нормативные акты.
|
Внесены
Минводхозом СССР
|
Утверждены
постановлением Государственного комитета Совета Министров СССР по делам
строительства
14 июля 1975 г. № 120
|
Срок введения
1 января 1976 г.
|
3. Ширина полос отвода
земель, принимаемая в проектах строительства мелиоративных каналов, сооружаемых
на землях Гослесфонда, покрытых ценными лесными насаждениями, должна быть
согласована с органами, в ведении которых находятся леса.
4. Полосы земель для
мелиоративных каналов следует отводить на землях, не занятых
сельскохозяйственными культурами в момент производства работ, участками в
соответствии с очередностью строительства, предусмотренной проектом.
5. Ширина полос земель,
отводимых в бессрочное и во временное
пользование для мелиоративных каналов, в зависимости от их размеров должна приниматься
для каналов, проходящих в выемке (рис. 1а) — по табл. 1, в полувыемке (рис. 1б) — по табл. 2, в полунасыпи (рис. 1б) — по табл. 3 и в насыпи (рис. 1в) — по табл. 4.

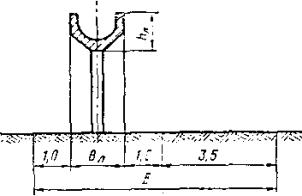

6. Ширина отводимых в
бессрочное пользование полос земель для лотковой оросительной сети должна
приниматься при высоте лотка (параболического, полукруглого и эллиптического
сечения) 0,4 м — 7 м, при высоте лотка от 0,6 м до 0,8 м — 8м и при высоте
лотка от 1м до 1,4 м — 9м.
Примечание. В ширину
полос отвода земель для лотковой сети включена земля, на которой должны быть
размещены предохранительная полоса и эксплуатационная дорога.
7. В случаях, когда по
условиям эксплуатации требуется проезд вдоль канала, площадь дополнительно
отводимой земли для него определяется проектом.
рис. la. Поперечное сечение канала в выемке
Таблица 1
Каналы, проходящие в выемке
|
Параметры канала
|
Ширина полосы отвода земель, м
|
|
ширина по дну в, м
|
ctg a
|
строительная
глубина hстр., м
|
в бессрочное
пользование В
|
во временное пользование
L
|
|
1
|
2
|
3
|
4
|
5
|
|
0,4
|
1,0
|
от 0,5 до 1,0
|
от 3,5 до 4,5
|
от 9,0 до 11,0
|
|
0,4
|
1,5
|
от 0,5 до 1,0
|
от 4,0 до 5,5
|
от 10,0 до 12,0
|
|
0,4
|
1,0
|
от 1,0 до 2,0
|
от 4,5 до 6,5
|
от 11,0 до 15,0
|
|
0,4
|
1,5
|
от 1,0 до 2,0
|
от 5,5 до 8,5
|
от 14,0 до 20,0
|
|
0,6
|
1,0
|
от 0,5 до 1,0
|
от 3,5 до 4,5
|
от 14,0 до 16,0
|
|
0,6
|
1,5
|
от 0,5 до 1,0
|
от 4,0 до 5,5
|
от 15,0 до 17,0
|
|
0,6
|
1,0
|
от 1,0 до 2,0
|
от 4,5 до 6,5
|
от 16,0 до 19,0
|
|
0,6
|
1,5
|
от 1,0 до 2,0
|
от 5,5 до 8,5
|
от 17,0 до 22,0
|
|
0,8
|
1,0
|
от 0,5 до 1,0
|
от 4,0 до 5,0
|
от 14,0 до 17,0
|
|
0,8
|
1,5
|
от 0,5 до 1,0
|
от 4,5 до 6,0
|
от 15,0 до 19,0
|
|
0,8
|
1,0
|
от 1,0 до 2,0
|
от 5,0 до 7,0
|
от 17,0 до 22,0
|
|
0,8
|
1,5
|
от 1,0 до 2,0
|
от 6,0 до 9,0
|
от 19,0 до 27,0
|
|
1,0
|
1,0
|
от 0,5 до 1,0
|
от 4,0 до 5,0
|
от 15,0 до 17,0
|
|
1,0
|
1,5
|
от 0,5 до 1,0
|
от 4,5 до 6,0
|
от 16,0 до 19,0
|
|
1,0
|
1,0
|
от 1,0 до 2,0
|
от 5,0 до 7,0
|
от 17,0 до 21,0
|
|
1,0
|
1,5
|
от 1,0 до 2,0
|
от 6,0 до 9,0
|
от 19,0 до 25,0
|
|
1,0
|
1,5
|
от 2,0 до 3,0
|
от 8,0 до 12,0
|
от 25,0 до 30,0
|
|
1,5
|
1,0
|
от 1,0 до 2,0
|
от 5,5 до 7,5
|
от 20,0 до 23,0
|
|
1,5
|
1,5
|
от 1,0 до 2,0
|
от 6,5 до 9,5
|
от 22,0 до 26,0
|
|
1,5
|
1,5
|
от 2,0 до 3,0
|
от 9,5 до 12,5
|
от 26,0 до 31,0
|
|
1,5
|
2,0
|
от 2,0 до 3,0
|
от 11,5 до 15,5
|
от 23,0 до 35,0
|
|
2,0
|
1,0
|
от 1,0 до 2,0
|
от 6,0 до 8,0
|
от 22,0 до 25,0
|
|
2,0
|
1,5
|
от 1,0 до 2,0
|
от 7,0 до 10,0
|
от 24,0 до 28,0
|
|
2,0
|
1,5
|
от 2,0 до 3,0
|
от 10,0 до 13,0
|
от 28,0 до 33,0
|
|
2,0
|
2,0
|
от 2,0 до 3,0
|
от 12,0 до 16,0
|
от 31,0 до 37,0
|
|
2,5
|
1,5
|
от 2,0 до 3,0
|
от 10,5 до 13,5
|
от 30,0 до 35,0
|
|
2,5
|
2,0
|
от 2,0 до 3,0
|
от 12,5 до 16,0
|
от 33,0 до 40,0
|
|
3,0
|
1,5
|
от 2,0 до 3,0
|
от 11,0 до 14,0
|
от 32,0 до 38,0
|
|
3,0
|
2,0
|
от 2,0 до 3,0
|
от 13,0 до 17,0
|
от 38,0 до 45,0
|
Таблица 2
Каналы, проходящие в
полувыемке
|
Параметры
канала
|
Ширина
полосы отвода, м
|
|
ширина
по дну в, м
|
ctg a1
|
ctg a2
|
строительная
глубина hстр., м
|
глубина
выемки hв., м
|
ширина
дамбы поверху а, м
|
в
бессрочное пользование В
|
во
временное пользование L
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
0,4
|
1,0
|
1,5
|
0,5
|
0,3
|
3,0
|
11,0
|
10,0
|
|
0,4
|
1,0
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 12,5 до 11,5
|
от 16,0 до 12,0
|
|
0,4
|
1,5
|
1,5
|
0,5
|
0,3
|
3,0
|
11,5
|
12,0
|
|
0,4
|
1,5
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 13,5 до 12,5
|
от 20,0 до 16,0
|
|
0,6
|
1,0
|
1,5
|
0,5
|
0,3
|
3,0
|
11,0
|
11,0
|
|
0,6
|
1,0
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 13,0 до 11,5
|
от 19,0 до 13,0
|
|
0,6
|
1,5
|
1,5
|
0,5
|
0,3
|
3,0
|
11,5
|
13,0
|
|
0,6
|
1,5
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 14,0 до 12,5
|
от 22,0 до 16,0
|
|
0,8
|
1,0
|
1,5
|
0,5
|
0,3
|
3,0
|
11,5
|
23,0
|
|
0,8
|
1,0
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 13,0 до 12,0
|
от 25,0 до 24,0
|
|
0,8
|
1,0
|
1,5
|
2,0
|
от 1,0 до 1,9
|
3,0
|
от 16,5 до 11,0
|
от 31,0 до 27,0
|
|
0,8
|
1,5
|
1,5
|
0,5
|
0,3
|
3,0
|
12,0
|
24,0
|
|
0,8
|
1,5
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 14,0 до 13,0
|
от 27,0 до 25,0
|
|
0,8
|
1,5
|
1,5
|
2,0
|
от 1,0 до 1,9
|
3,0
|
от 18,5 до 16,0
|
от 35,0 до 32,0
|
|
1,0
|
1,0
|
1,5
|
0,5
|
0,3
|
3,0
|
11,5
|
25,0
|
|
1,0
|
1,0
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 13,0 до 12,0
|
от 27,0 до 25,0
|
|
1,0
|
1,0
|
1,5
|
2,0
|
от 1,0 до 1,9
|
3,0
|
от 16,5 до 14,0
|
от 32,0 до 28,0
|
|
1,0
|
1,5
|
1,5
|
0,5
|
0,3
|
3,0
|
12,0
|
26,0
|
|
1,0
|
1,5
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 14,0 до 13,0
|
от 28,0 до 27,0
|
|
1,0
|
1,5
|
1,5
|
2,0
|
от 1,0 до 1,9
|
3,0
|
от 17,0 до 16,0
|
от 35,0 до 31,0
|
|
1,5
|
1,0
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 13,5 до 12,5
|
от 31,0 до 30,0
|
|
1,5
|
1,0
|
1,5
|
2,0
|
от 1,0 до 1,9
|
3,0
|
от 17,0 до 14,5
|
от 35,0 до 32,0
|
|
1,5
|
1,5
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 14,5 до
13,5
|
от 32,0 до 31,0
|
|
1,5
|
1,5
|
1,5
|
2,0
|
от 1,0 до 1,9
|
3,0
|
от 19,0 до 16,5
|
от 37,0 до 34,0
|
|
1,5
|
1,5
|
1,5
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 25,5 до 21,5
|
от 40,0 до 38,0
|
|
2,0
|
1,0
|
1,5
|
1,0
|
от 0,5 до 0,9
|
4,0
|
от 16,0 до 15,0
|
от 35,0 до 34,0
|
|
2,0
|
1,0
|
1,5
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 20,0 до 17,0
|
от 40,0 до 37,0
|
|
2,0
|
1,5
|
1,5
|
1,0
|
от 0,5 до 0,9
|
4,0
|
от 17,0 до 16,0
|
от 38,0 до 35,0
|
|
2,0
|
1,5
|
1,5
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 21,5 до 19,0
|
от 42,0 до 39,0
|
|
2,0
|
1,5
|
1,5
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 26,0 до 22,0
|
от 46,0 до 42,0
|
|
2,0
|
2,0
|
2,0
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 25,0 до 21,0
|
от 45,0 до 41,0
|
|
2,0
|
2,0
|
2,0
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 31,0 до 25,0
|
от 50,0 до 45,0
|
|
2,5
|
1,5
|
1,5
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 22,0 до 20,0
|
от 43,0 до 40,0
|
|
2,5
|
1,5
|
1,5
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 27,0 до 22,5
|
от 52,0 до 44,0
|
|
2,5
|
2,0
|
2,0
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 25,5 до 21,5
|
от 50,0 до 43,0
|
|
2,5
|
2,0
|
2,0
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 31,5 до 25,5
|
от 60,0 до 50,0
|
|
3,0
|
1,5
|
1,5
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 22,5 до 20,0
|
от 49,0 до 45,0
|
|
3,0
|
1,5
|
1,5
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 27,0 до 23,0
|
от 57,0 до 48,0
|
|
3,0
|
2,0
|
2,0
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 26,0 до 22,0
|
от 55,0 до 47,0
|
|
3,0
|
2,0
|
2,0
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 32,0 до 26,0
|
от 65,0 до 55,0
|
Рис. 1б. Поперечное сечение канала:
в полунасыпи
в полувыемке
Таблица 3
Каналы, проходящие в
полунасыпи
|
Параметры
канала
|
Ширина
полосы отвода, м
|
|
ширина
по дну в, м
|
ctg a1
|
ctg a2
|
строительная
глубина hстр., м
|
высота
насыпи hн, м
|
ширина
дамбы поверху а, м
|
в
бессрочное пользование В
|
во
временное пользование L
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
0,4
|
1,0
|
1,5
|
0,5
|
0,3
|
3,0
|
11,0
|
20,0
|
|
0,4
|
1,0
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 12,5 до 14,0
|
от 22,0 до 24,0
|
|
0,4
|
1,5
|
1,5
|
0,5
|
0,3
|
3,0
|
11,5
|
21,0
|
|
0,4
|
1,5
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 13,5 до 15,0
|
от 23,0 до 25,0
|
|
0,6
|
1,0
|
1,5
|
0,5
|
0,3
|
3,0
|
11,0
|
20,0
|
|
0,6
|
1,0
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 13,0 до 14,0
|
от 23,0 до 24,0
|
|
0,6
|
1,5
|
1,5
|
0,5
|
0,3
|
3,0
|
11,5
|
21,0
|
|
0,6
|
1,5
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 14,0 до 15,0
|
от 24,0 до 25,0
|
|
0,8
|
1,0
|
1,5
|
0,5
|
0,3
|
3,0
|
11,5
|
21,0
|
|
0,8
|
1,0
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 13,0 до 14,0
|
от 23,0 до 24,0
|
|
0,8
|
1,0
|
1,5
|
2,0
|
от 1,0 до 1,9
|
3,0
|
от 16,5 до 19,0
|
от 27,0 до 30,0
|
|
0,8
|
1,5
|
1,5
|
0,5
|
0,3
|
3,0
|
12,0
|
21,0
|
|
0,8
|
1,5
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 14,0 до 15,0
|
от 2l,0 до 25,0
|
|
0,8
|
1,5
|
1,5
|
2,0
|
от 1,0 до 1,9
|
3,0
|
от 18,5 до 21,0
|
от 30,0 до 33,0
|
|
1,0
|
1,0
|
1,5
|
0,5
|
0,3
|
3,0
|
11,5
|
22,0
|
|
1,0
|
1,0
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 13,0 до 14,5
|
от 26,0 до 30,0
|
|
1,0
|
1,0
|
1,5
|
2,0
|
от 1,0 до 1,9
|
3,0
|
от 16,5 до 19,5
|
от 35,0 до 43,0
|
|
1,0
|
1,5
|
1,5
|
0,5
|
0,3
|
3,0
|
12,0
|
23,0
|
|
1,0
|
1,5
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 14,0 до 15,5
|
от 29,0 до 33,0
|
|
1,0
|
1,5
|
1,5
|
2,0
|
от 1,0 до 1,9
|
3,0
|
от 18,5 до 21,5
|
от 40,0 до 48,0
|
|
1,5
|
1,0
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 13,5 до 15,0
|
от 25,0 до 27,0
|
|
1,5
|
1,0
|
1,5
|
2,0
|
от 1,0 до 1,9
|
3,0
|
от 17,0 до 20,0
|
от 29,0 до 32,0
|
|
1,5
|
1,5
|
1,5
|
1,0
|
от 0,5 до 0,9
|
3,0
|
от 14,5 до 16,0
|
от 26,0 до 28,0
|
|
1,5
|
1,5
|
1,5
|
2,0
|
от 1,0 до 1,9
|
3,0
|
от 19,0 до 22,0
|
от 31,0 до 34,0
|
|
1,5
|
1,5
|
1,5
|
3,0
|
от 1,5 до 2,9
|
3,0
|
от 23,5 до 28,0
|
от 36,0 до 41,0
|
|
1,5
|
2,0
|
2,0
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 24,5 до 28,0
|
от 37,0 до 4l,0
|
|
1,5
|
2,0
|
2,0
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 30,5 до 36,0
|
от 44,0 до 50,0
|
|
2,0
|
1,0
|
1,5
|
1,0
|
от 0,5 до 0,9
|
4,0
|
от 16,0 до 17,5
|
от 40,0 до 42,0
|
|
2,0
|
1,0
|
1,5
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 19,5 до 22,5
|
от 44,0 до 47,0
|
|
2,0
|
1,5
|
3,0
|
1,0
|
от 0,5 до 0,9
|
4,0
|
от 19,5 до 21,5
|
от 44,0 до 46,0
|
|
2,0
|
1,5
|
3,0
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 25,5 до 30,5
|
от 51,0 до 14,0
|
|
2,0
|
1,5
|
3,0
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 31,5 до 39,5
|
от 58,0 до 67,0
|
|
2,0
|
2,0
|
3,0
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 27,5 до 32,5
|
от 53,0 до 59,0
|
|
2,0
|
2,0
|
3,0
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 34,5 до 42,5
|
от 51,0 до 70,0
|
|
2,5
|
1,5
|
3,0
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 26,0 до 31,0
|
от 45,0 до 54,0
|
|
2,5
|
1,5
|
3,0
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 32,0 до 40,0
|
от 52,0 до 70,0
|
|
2,5
|
2,0
|
3,0
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 28,0 до 33,0
|
от 49,0 до 57,0
|
|
2,5
|
2,0
|
3,0
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 35,0 до 43,0
|
от 61,0 до 75,0
|
|
3,0
|
1,5
|
1,5
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 22, 5 до 25,5
|
от 46,0 до 53,0
|
|
3,0
|
1,5
|
1,5
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 27,0 до 31,5
|
от 56,0 до 66,0
|
|
3,0
|
2,0
|
2,0
|
2,0
|
от 1,0 до 1,9
|
4,0
|
от 26,0 до 29,5
|
от 54,0 до 64,0
|
|
3,0
|
2,0
|
2,0
|
3,0
|
от 1,5 до 2,9
|
4,0
|
от 32,0 до 37,5
|
от 68,0 до 80,0
|
Рис. 1в. Поперечное сечение капала
в насыпи
Таблица 4
Каналы,
проходящие в насыпи
|
Параметры канала
|
Ширина полосы
отвода, м
|
|
ширина по дну в, м
|
ctg a1
|
ctg a2
|
строительная
глубина hстр., м
|
высота насыпи hн, м
|
ширина дамбы
поверху а, м
|
в бессрочное
пользование В
|
во временное
пользование L
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
|
0,6
|
1,0
|
1,5
|
от 0,5 до 1,0
|
от 0,6 до 1,1
|
3,0
|
от 12,0 до 14,5
|
от 47,0 до 49,0
|
|
|
0,6
|
1,5
|
1,5
|
от 0,5 до 1,0
|
от 0,6 до 1,1
|
3,0
|
от 12,5 до 15,5
|
от 48,0 до 50,0
|
|
|
0,8
|
1,0
|
1,5
|
от 0,5 до 1,0
|
от 0,6 до 1,1
|
3,0
|
от 12,5 до 15,0
|
от 48,0 до 50,0
|
|
|
0,8
|
1,0
|
1,5
|
от 1,0 до 2,0
|
от 1,1 до 2,1
|
3,0
|
от 15,0 до 20,0
|
от 50,0 до 54,0
|
|
|
0,8
|
1,5
|
1,5
|
от 0,5 до 1,0
|
от 0,6 до 1,1
|
3,0
|
от 13,0 до 16,0
|
от 48,0 до 51,0
|
|
|
0,8
|
1,5
|
1,5
|
от 1,0 до 2,0
|
от 1,1 до
2,0
|
3,0
|
от 16,0 до 22,0
|
от 51,0 до 56,0
|
|
|
1,0
|
1,0
|
1,5
|
от 0,5 до 1,0
|
от 0,6 до 1,1
|
3,0
|
от 12,5 до 15,0
|
от 48,0 до 51,0
|
|
|
1,0
|
1,0
|
1,5
|
от 1,0 до 2,0
|
от 1,1 до 2,1
|
3,0
|
от 15,0 до 20,0
|
от 51,0 до 56,0
|
|
|
1,0
|
1,5
|
1,5
|
от 0,5 до 1,0
|
от 0,6 до 1,1
|
3,0
|
от 13,0 до 16,0
|
от 49,0 до 52,0
|
|
|
1,0
|
1,5
|
2,0
|
от 1,0 до 2,0
|
от 1,1 до 2,1
|
3,0
|
от 17,5 до 24,5
|
от 53,0 до 60,0
|
|
|
1,5
|
1,0
|
1,5
|
от 1,0 до 2,0
|
от 1,1 до 2,1
|
3,0
|
от 15,6 до 20,5
|
от 50,0 до 54,0
|
|
|
1,5
|
1,5
|
2,0
|
от 1,0 до 2,0
|
от 1,1 до 2,1
|
3,0
|
от 18,0 до 25,0
|
от 52,0 до 58,0
|
|
|
1,5
|
1,5
|
3,0
|
от 2,0 до 3,0
|
от 2,1 до 3,1
|
4,0
|
от 31,5 до 40,5
|
от 63,0 до 70,0
|
|
|
1,5
|
2,0
|
3,0
|
от 2,0 до 3,0
|
от 2,1 до 3,1
|
4,0
|
от 33,5 до 43,5
|
от 64,0 до 72,0
|
|
|
2,0
|
1,0
|
1,5
|
от 1,0 до 2,0
|
от 1,1 до 2,1
|
4,0
|
от 18,0 до 23,0
|
от 54,0 до 59,0
|
|
|
2,0
|
1,5
|
2,0
|
от 1,0 до 2,0
|
от 1,1 до 2,1
|
4,0
|
от 20,5 до 27,5
|
од 57,0 до 64,0
|
|
|
2,0
|
1,5
|
1,0
|
от 2,0 до 3,0
|
от 2,1 до 3,1
|
4,0
|
от 27,5 до 34,5
|
от 64,0 до 71,0
|
|
|
2,0
|
2,0
|
3,0
|
от 2,0 до 3,0
|
от 2,1 до 3,1
|
4,0
|
от 34,0 до 44,0
|
от 70,0 до 81,0
|
|
|
2,5
|
1,5
|
",0
|
от 2,0 до 3,0
|
от 2,1 до 3,1
|
4,0
|
от 28,0 до 35,0
|
от 70,0 от 79,0
|
|
|
2,5
|
2,0
|
3,0
|
от 2,0 до 3,0
|
от 2,1 до 3,1
|
4,0
|
от 34,5 до 44,5
|
от 77,0 до 85,0
|
|
|
3,0
|
1,5
|
2,0
|
от 2,0 до 3,0
|
от 2,1 до 3,1
|
4,0
|
от 28,5 до 35,5
|
от 75,0 до 85,0
|
|
|
3,0
|
2,0
|
3,0
|
от 2,0 до 3,0
|
от 2,1 до 3,1
|
4,0
|
от 35,0 до 45,0
|
от 84,0 до 100,0
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 1г. Поперечное сечение лотка
1. В — ширина полосы отвода земель в бессрочное (постоянное)
пользование
2. L —
ширина полосы отвода земель во временное (на период строительства) пользование
Примечания к табл. 1 — 4:
1. Ширина
полос земель, отводимых в бессрочное и во временное пользование, установленная
в табл. 1 — 4, определена с учетом предохранительной полосы шириной 1 м с
каждой стороны от бровки канала при прохождении канала в выемке или от подошвы
дамбы при прохождении канала в полувыемке, полунасыпи и насыпи.
2. В ширину
полос земель, отводимых во временное пользование, включены полосы, занимаемые
отвалами и резервами, которые по окончании работ должны быть приведены в
состояние, пригодное для использования в сельском хозяйстве.
3. При
проектировании каналов в просадочных грунтах ширина предохранительной полосы
при деформации от просадки грунтов
до 0,2 м
должна приниматься 5 м;
свыше 0,2 до
0,5 м должна приниматься 7м;
свыше 0,5 м
должна приниматься 10м.
Ширина
предохранительной полосы после завершения просадочных деформаций по трассе
канала должна приниматься 1 м.
4. При
проектировании мелиоративных каналов для орошения земель водой повышенной
мутности, обусловливающей необходимость очистки каналов в вегетационный период,
ширина предохранительной полосы должна определяться проектом, утвержденным в
установленном порядке.
5. Наибольшие
(наименьшие) значения ширины полос отвода земель в бессрочное и во временное
пользование соответствуют для каналов, проходящих):
в выемке
(табл. 1) — наибольшим (наименьшим) значениям строительных глубин (hстр.);
в полувыемке
(табл. 2) — наименьшим (наибольшим) значениям глубин выемки (hв);
в полунасыпи
(табл. 3) — наибольшим (наименьшим) значениям высот насыпи (hн);
в насыпи
(табл. 4) — наибольшим (наименьшим) значениям строительных глубин (hстр.) и высот насыпи (hв).
При
промежуточных значениях hстр., hв, hн,
отличающихся от значений, приведенных в табл. 1 — 4, ширина полос отвода земель
должна определяться по интерполяции.
6. Для каналов
с расходом до 10 м3/с, но строительной глубиной более 3 м или
проходящих в неустойчивых грунтах, величина заложения откосов и ширина полосы
отвода земель определяются проектом.
|
