ГОСТ 11532-93 МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ ГАЙКИ ДЛЯ БОЛТОВ РЕЛЬСОВЫХ ТЕХНИЧЕСКИЕ УСЛОВИЯ МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ Минск Предисловие 1 РАЗРАБОТАН Госстандартом
России ВНЕСЕН Техническим
секретариатом Межгосударственного Совета по стандартизации, метрологии и
сертификации 2 ПРИНЯТ Межгосударственным
Советом по стандартизации, метрологии и сертификации 21 октября 1993 г. За принятие проголосовали:
3
Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации
от 02.06.94 № 160 межгосударственный стандарт ГОСТ 11532-93 введен в действие
непосредственно в качестве государственного стандарта Российской Федерации с
01.01.95 4 ВЗАМЕН ГОСТ 11532-76 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Дата
введения 01.01.95 Настоящий
стандарт распространяется на гайки классов точности В и С к болтам диаметрами М22, М24 и М27, применяемым
для скрепления стыков железнодорожных рельсов. Требования
настоящего стандарта являются обязательными. При поставке
гаек на экспорт как отдельных изделий следует учитывать требования настоящего
стандарта и ГОСТ 16018. 1. КОНСТРУКЦИЯ И РАЗМЕРЫ
1.1.

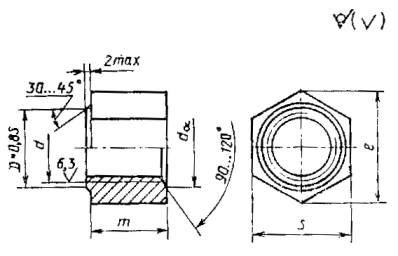

Конструкция и размеры гаек должны соответствовать указанным на чертеже
и в таблице. Исполнение 1 (класс точности
С) Исполнение 2 (класс точности
В) Таблица мм
Примеры условного обозначения Гайка исполнения
1, класса точности С, диаметром резьбы d = 24 мм, с крупным шагом
резьбы, с полем допуска 7Н, класса прочности 5: Гайка СМ24 - 7Н.5 ГОСТ 11532-93 То же,
исполнения 2, класса точности В: Гайка В2М24 - 7Н.5
ГОСТ 11532-93 2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1.
Гайка должна изготовляться в соответствии с требованиями настоящего стандарта и
ГОСТ 1759.0. 2.2.
Механические свойства гаек должны соответствовать классу прочности 5 или 8 по ГОСТ 1759.5. 2.4.
Поле допуска 7Н - по ГОСТ 16093, допускается поле допуска 7G. 2.5. В гайках
исполнения 1 допускается утяжка металла, приводящая к местному уменьшению
высоты ребер не более 3 мм. 2.6.
Допускается изготовление гаек исполнения 2 без фаски под углом 30° на одном из
ее торцев, а также с венчиком с одного торца толщиной не более 3 мм. 2.7.
Допуск отклонений формы и расположения поверхностей - по ГОСТ 1759.1. 2.8.
Допускаемые дефекты поверхности - по ГОСТ 1759.3. 2.9. Масса гаек
указана в приложении. 2.10. На одной
из опорных поверхностей гаек класса прочности 8 должна наноситься буква - «П». 2.11.
Упаковка гаек и маркировка тары - по ГОСТ 18160. 3. ПРИЕМКА
3.1.
Правила приемки - по ГОСТ 17769 для изделий классов
точности В и С. 3.2.
Испытание механических свойств гаек должно проводиться по требованию
потребителя по ГОСТ 1759.5. 4. МЕТОДЫ КОНТРОЛЯ
4.1. Контроль
внешнего вида гаек должен производиться без применения увеличительных приборов. 4.2.
Методы контроля размеров - по ГОСТ 1759.1. 4.3.
Контроль дефектов поверхности - по ГОСТ 1759.3. 5. ТРАНСПОРТИРОВАНИЕ
Транспортировать
гайки следует совместно с болтами - по ГОСТ
11530 любым видом транспорта, кроме железнодорожных платформ. ПРИЛОЖЕНИЕ
|
Размер
гайки |
Масса
гаек исполнения |
|
1 |
2 |
|
М22 |
154 |
152 |
М24 |
155 |
153 |
М27 |
222 |
220 |
Примечания:
1. Масса гаек определена исходя
из номинальных размеров и плотности стали 7850 кг/м3.
2. В случае, когда возможно
применение гаек как исполнения 1, так и исполнения 2, в конструкторской
документации должна указываться масса гаек исполнения 2.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
ССЫЛОЧНЫЕ НОРМАТИВНО ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение
НТД, на который дана ссылка |
Номер
пункта |
ГОСТ 1759.1-82 |
|
ГОСТ 1759.3-83 |
|
ГОСТ 1759.5-67 |
|
ГОСТ 16018-79 |
|
ГОСТ 16093-1 |
|
3.1. |
|
