ДЕТАЛИ СТАЛЬНЫХ
ТРУБОПРОВОДОВ
ОПОРЫ ПОДВИЖНЫЕ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
ОСТ 36 94-83
УТВЕРЖДЕН И
ВВЕДЕН В ДЕЙСТВИЕ ПРИКАЗОМ МИНИСТЕРСТВА монтажных и специальных строительных
работ СССР от 14 июля 1983 г. № 194.
|
Главное техническое управление
Зам. начальника
|
Г.А.
Сукальский
|
|
Главхиммонтаж
Гл. инженер
|
А.В.
Анохин
|
|
Гипрохиммонтаж
Гл. инженер
|
И.П.
Петрухин
|
|
Руководитель службы стандартизации
|
В.З.
Маршев
|
|
Руководитель темы
Зам. начальника МТО-3
Инженер
|
А.М.
Флоринский
М.Ф.Бучнев
|
СОГЛАСОВАНО:
|
ВНИИмонтажспецстрой
Зам. директора по научной работе
|
Б.В. Поповский
|
|
Главное управление промышленных предприятий
Гл. инженер
|
Ю.С.
Летников
|
|
Главнефтемонтаж
Гл.
инженер
|
К.И.
Гонитель
|
|
Главлегпродмонтаж
Гл.
инженер
|
Г.Ф.
Самило
|
|
Главметаллургмонтаж
Гл.
инженер
|
Ф.Б.
Трубецкой
|
|
Главтехмонтаж
Гл.
инженер
|
Л.И.
Рудак
|
|
Георгиу-дежский ЗМЗ и МК
Гл.
инженер
|
В.А. Шмелев
|
ОТРАСЛЕВОЙ СТАНДАРТ
|
ДЕТАЛИ СТАЛЬНЫХ
ТРУБОПРОВОДОВ.
ОПОРЫ ПОДВИЖНЫЕ.
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ.
|
ОСТ 36 94-83
|
|
|
Введен впервые
|
Приказом
Министерства монтажных и специальных строительных работ СССР от 14 июля 1983 г.
№ 194 срок введения установлен
с 15 июля 1983 г.
1. Настоящий стандарт распространяется на стальные
подвижные опоры стальных технологических трубопроводов различного назначения
наружным диаметром Дн от 18 до 1620 мм, давлением Ру до
10 МПа и температурой рабочей среды от 0 до плюс 450°С.
Стандарт не распространяется на опоры магистральных
трубопроводов, трубопроводов с хладоагентом, внутристанционных трубопроводов
электрических станции, трубопроводов тепловых сетей, а также трубопроводов,
прокладываемых на вечномерзлых и пучинистых грунтах и в сейсмических районах.
2. Основные размеры подвижных опор стальных трубопроводов
должны соответствовать указанным на черт. 1
- 6 и в табл.
1 - 6.
3. Классификация, технические требования, правила приемки,
методы испытания, маркировка, упаковка, транспортирование, хранение опор и
гарантии изготовителя - по ГОСТ
22130-76.
4. Марки опор, масса и расчетные максимальные вертикальные
нагрузки на опоры указаны в справочном приложении.
5. Отверстия в корпусе и ребрах опор типов ОПП и ОПХ
выполнять по требованию заказчика.
6. Опоры типов ОПП3и ОПХ3допускается изготовлять с двумя
отверстиями на каждой стороне корпуса, расположенными на расстоянии друг от друга
не менее 2/3 длины опоры.
7. Предельные отклонения размеров деталей опор ± JТ17/2
по ГОСТ
25346-82.
8. На опоре должны быть указаны ее условное наименование,
тип, высота (Н), наружный диаметр трубопровода (Дн), а также
приведены сведения о наличии спутника и номер настоящего стандарта.
Пример условного обозначения марки опоры с условным наименованием ОП типа П2, высотой H=100 мм
для стального трубопровода наружным диаметром Дн=194 мм со
спутником:
ОПП2-100.194 с ОСТ 36-94-83.
То же, без
спутника:
ОПП2-100.194
ОСТ 36-94-83
То же, типа Б1 для стального трубопровода наружным
диаметром Дн= 194 мм (высота не указывается):
ОПБ1- 194 ОСТ 36-94-83.

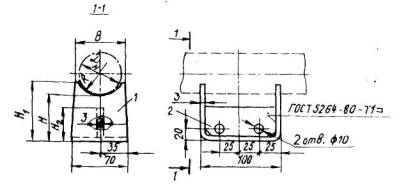

Опора
ОПП1высотой Н = 70 и 100 м
1 - корпус; 2 - ребро
Черт. 1
Таблица 1
Размеры в мм
|
Трубопровод
|
Н
|
Н1
|
Н2
|
в
|
R
|
|
Условный диаметр, Ду
|
Наружный диаметр, Дн
|
|
15
|
18; 21,3
|
100
|
107
|
60
|
40
|
13
|
|
20
|
25; 26,8
|
|
25
|
32; 33,5
|
114
|
60
|
24
|
|
32
|
38; 42,3
|
|
40
|
45; 48
|
|
15
|
18; 21,3
|
70
|
77
|
30
|
40
|
13
|
|
20
|
25; 26,8
|
|
25
|
32; 33,5
|
84
|
60
|
24
|
|
32
|
38; 42,3
|
|
40
|
45; 48
|

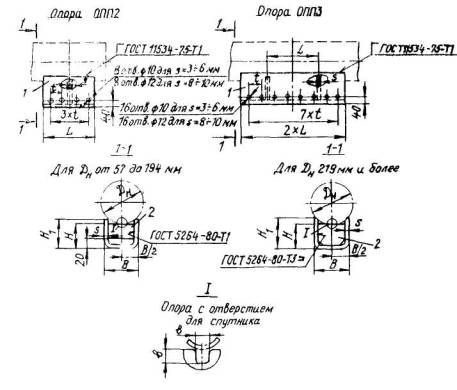

Опоры
ОПП2 и ОПП3 высотой Н = 100 и 150 мм
1 - корпус; 2 - ребро
Черт. 2
Таблица 2
Размеры в мм
|
Трубопровод
|
Н
|
Н1
|
В
|
L
|
в
|
s
|
t
|
|
Условный диаметр, Ду
|
Условный диаметр, Дн
|
|
50
|
57; 60
|
100
|
115
|
55
|
170
|
34
|
3
|
40
|
|
65
|
75,5; 76
|
110
|
|
80
|
88,5; 89
|
110
|
|
100
|
108;
|
130
|
100
|
45
|
|
114
|
125
|
|
125
|
133
|
120
|
|
150
|
159
|
115
|
4
|
|
175
|
194
|
160
|
190
|
|
200
|
219
|
150
|
|
250
|
273
|
135
|
190
|
|
300
|
325
|
170
|
280
|
220
|
60
|
6
|
55
|
|
350
|
377
|
155
|
|
400
|
426
|
150
|
|
50
|
57; 60
|
150
|
165
|
55
|
170
|
34
|
3
|
40
|
|
65
|
75,5; 76
|
160
|
|
80
|
88,5; 89
|
160
|
|
100
|
108
|
180
|
100
|
45
|
|
114
|
175
|
|
125
|
133
|
170
|
|
150
|
159
|
165
|
4
|
|
175
|
194
|
210
|
190
|
|
200
|
219
|
200
|
|
250
|
273
|
185
|
|
300
|
325
|
220
|
280
|
220
|
60
|
6
|
55
|
|
350
|
377
|
205
|
|
400
|
426
|
100
|
200
|
|
450
|
480
|
187
|
380
|
70
|
|
500
|
530
|
185
|
400
|
|
600
|
630
|
182
|
440
|
8
|
|
700
|
720
|
156
|
400
|
|
800
|
820
|
148
|
|
900
|
920
|
142
|
|
1000
|
1020
|
140
|
420
|
10
|
|
1200
|
1220
|
154
|
520
|
|
1400
|
1420
|
146
|
|
1600
|
1620
|
140
|
|
450
|
480
|
150
|
237
|
380
|
6
|
|
500
|
530
|
235
|
400
|
|
600
|
630
|
232
|
440
|
8
|
|
700
|
720
|
206
|
400
|
|
800
|
820
|
198
|
|
900
|
920
|
192
|
400
|
|
1000
|
1020
|
190
|
420
|
10
|
|
1200
|
1220
|
204
|
520
|
|
1400
|
1420
|
196
|
|
1600
|
1620
|
190
|

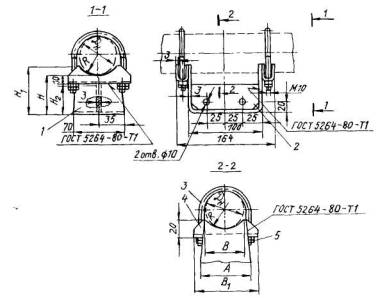

Опора
ОПХ1 высотой Н = 70 и 100 мм
1 - корпус; 2 - ребро; 3 - хомут; 4 -
проушина; 5 - гайка ГОСТ
5915-70
Черт. 3
Таблица 3
Размеры в мм
|
Трубопровод
|
Н
|
Н1
|
Н2
|
R
|
В
|
В1
|
А
|
|
Условный диаметр Ду
|
Наружный диаметр Дн
|
|
15
|
18; 21,3
|
70
|
77
|
30
|
13
|
40
|
52
|
32
|
|
20
|
25; 26,8
|
58
|
36
|
|
25
|
32; 33,5
|
84
|
24
|
60
|
64
|
44
|
|
32
|
38; 42,3
|
72
|
54
|
|
40
|
45; 48
|
85
|
60
|
|
15
|
18; 21,3
|
100
|
107
|
60
|
13
|
40
|
52
|
32
|
|
20
|
25; 26,8
|
58
|
36
|
|
25
|
32; 33,6
|
114
|
24
|
60
|
64
|
44
|
|
32
|
38; 42,3
|
72
|
54
|
|
40
|
45; 48
|
85
|
60
|

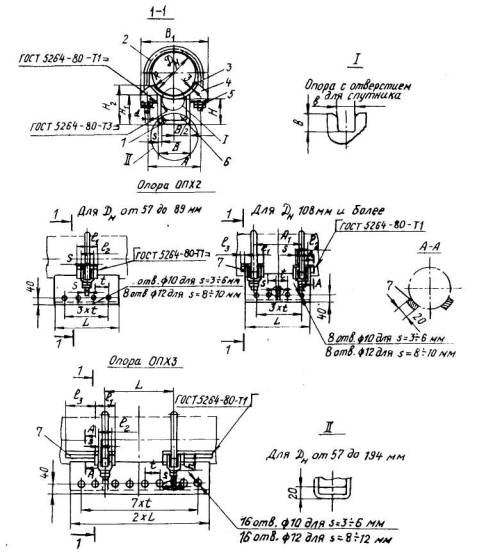

Опоры
ОПХ2 и ОПХ3 высотой Н = 100 и 150 мм
1 - корпус; 2 -
хомут; 3 - подушка; 4 - проушина: 5- гайка ГОСТ
5915-70
6 - ребро; 7 -
упор для трубопровода Дн 377 мм и более
Черт. 4
Таблица 4
Размеры в мм
|
Трубопровод
|
R
|
Н
|
Н1
|
Н2
|
h
|
А
|
А1
|
В
|
В1
|
в
|
L
|
l1
|
l2
|
l3
|
S
|
d
|
t
|
|
Условный диаметр Ду
|
Наружный диаметр Дн
|
|
50
|
57
|
30
|
100
|
115
|
125
|
35
|
86
|
-
|
55
|
115
|
34
|
170
|
50
|
30
|
-
|
3
|
М10
|
40
|
|
60
|
|
65
|
75,5
|
38
|
110
|
90
|
120
|
M12
|
|
76
|
|
80
|
88,5
|
45
|
103
|
135
|
|
89
|
|
100
|
108
|
54
|
130
|
150
|
45
|
136
|
120
|
100
|
170
|
45
|
38
|
|
114
|
57
|
125
|
|
125
|
133
|
67
|
120
|
140
|
153
|
190
|
М16
|
|
150
|
159
|
80
|
115
|
145
|
179
|
220
|
4
|
|
175
|
194
|
97
|
160
|
180
|
50
|
246
|
100
|
190
|
285
|
70
|
56
|
|
200
|
219
|
110
|
100
|
150
|
185
|
295
|
М20
|
|
250
|
273
|
137
|
135
|
170
|
70
|
300
|
355
|
М24
|
|
300
|
325
|
163
|
170
|
225
|
90
|
352
|
150
|
280
|
405
|
60
|
220
|
6
|
55
|
|
350
|
377
|
189
|
155
|
195
|
404
|
460
|
200
|
|
400
|
426
|
213
|
150
|
210
|
110
|
454
|
510
|
|
50
|
57
|
30
|
150
|
165
|
175
|
35
|
86
|
-
|
55
|
115
|
34
|
170
|
50
|
30
|
-
|
3
|
М10
|
40
|
|
60
|
|
65
|
75,5
|
38
|
160
|
90
|
120
|
M12
|
|
76
|
|
80
|
88,5
|
45
|
103
|
135
|
|
89
|
|
100
|
108
|
54
|
180
|
200
|
45
|
136
|
120
|
100
|
170
|
45
|
38
|
|
114
|
57
|
175
|
|
125
|
133
|
67
|
170
|
190
|
153
|
190
|
M16
|
|
150
|
159
|
80
|
165
|
195
|
179
|
220
|
4
|
|
175
|
194
|
97
|
210
|
230
|
50
|
246
|
100
|
190
|
285
|
70
|
56
|
М20
|
|
200
|
219
|
110
|
200
|
235
|
295
|
М24
|
|
250
|
273
|
137
|
185
|
220
|
70
|
300
|
355
|
|
300
|
325
|
163
|
220
|
275
|
90
|
352
|
150
|
280
|
405
|
60
|
220
|
6
|
55
|
|
350
|
377
|
189
|
205
|
245
|
404
|
460
|
200
|
|
400
|
426
|
213
|
200
|
260
|
110
|
454
|
510
|
|
450
|
480
|
240
|
100
|
185
|
225
|
504
|
380
|
570
|
|
500
|
530
|
265
|
240
|
120
|
555
|
400
|
610
|
|
600
|
630
|
315
|
180
|
260
|
145
|
655
|
140
|
440
|
710
|
85
|
8
|
|
450
|
480
|
240
|
150
|
235
|
275
|
110
|
504
|
150
|
380
|
570
|
70
|
6
|
|
500
|
530
|
265
|
290
|
120
|
555
|
400
|
610
|
|
600
|
630
|
315
|
230
|
310
|
145
|
655
|
140
|
440
|
710
|
85
|
8
|

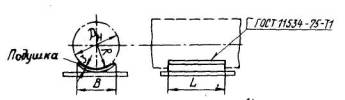

Опора
ОПБ1
Черт. 5
Таблица 5
Размеры в мм
|
Трубопровод
|
R
|
В
|
L
|
|
Условный диаметр Ду
|
Наружный диаметр Дн
|
|
15
|
18; 21,3
|
11
|
20
|
50
|
|
20
|
23; 26,8
|
14
|
|
25
|
32; 33,5
|
17
|
|
32
|
38; 42,3
|
21
|
|
40
|
44,5; 45; 48
|
24
|
|
50
|
57; 60
|
30
|
50
|
|
65
|
75,5; 76
|
38
|
|
80
|
88,5; 89
|
45
|
100
|
|
100
|
108
|
54
|
|
114
|
57
|
|
125
|
133
|
67
|
100
|
150
|
|
150
|
159
|
80
|
|
175
|
194
|
97
|
200
|
|
200
|
219
|
110
|
|
250
|
273
|
137
|
200
|
|
300
|
325
|
163
|
|
350
|
377
|
189
|
|
400
|
426
|
213
|
300
|
|
450
|
480
|
240
|
350
|
|
500
|
530
|
265
|

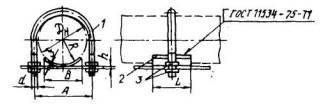

Опора
ОПБ2
1 - хомут; 2 - подушка; 3 - гайка ГОСТ
5915-70
Черт.
6
Таблица 6
Размеры в мм
|
Трубопровод
|
R
|
A
|
B
|
L
|
h, не боле
|
d
|
|
Условный диаметр Ду
|
Наружный диаметр Дн
|
|
15
|
18; 21,3
|
11
|
32
|
20
|
50
|
8
|
М8
|
|
20
|
23; 26,8
|
14
|
36
|
|
25
|
32; 33,5
|
17
|
44
|
M10
|
|
32
|
38; 42,3
|
21
|
54
|
|
40
|
44,5: 45; 48
|
24
|
60
|
|
50
|
57; 60
|
30
|
70
|
50
|
|
65
|
75,5; 76
|
38
|
90
|
M12
|
|
80
|
88,5; 89
|
45
|
103
|
100
|
|
100
|
108
|
54
|
136
|
12
|
|
114
|
57
|
136
|
|
125
|
133
|
67
|
153
|
100
|
150
|
М16
|
|
150
|
159
|
80
|
179
|
|
175
|
194
|
97
|
246
|
200
|
|
200
|
219
|
110
|
246
|
16
|
М20
|
|
250
|
273
|
137
|
300
|
200
|
|
300
|
325
|
163
|
352
|
|
350
|
377
|
189
|
404
|
|
400
|
426
|
213
|
454
|
300
|
М24
|
|
450
|
480
|
240
|
504
|
350
|
|
500
|
530
|
265
|
555
|
ПРИЛОЖЕНИЕ
Справочное
МАССА
ОПОР И РАСЧЕТНЫЕ МАКСИМАЛьныЕ
ВЕРТИКАЛЬНЫЕ НАГРУЗКИ НА ОПОРЫ
|
Марка опоры
|
Масса, кг, не болев
|
Расчетная максимальная вертикальная
нагрузка Н (кгс) при температурах рабочей среды, °С
|
|
до 150
|
св. 150 до 300
|
св. 300 до 450
|
|
ОПП1-70.18; ОПП1-70.21,3
|
0,43
|
21570 (2200)
|
18630 (1900)
|
10790 (1100)
|
|
OПП1-70.25; ОПП1-70.26,8
|
|
ОПХ1-70.18
|
0,78
|
|
ОПХ1-70.25
|
0,80
|
|
OПП1-70.32; OПП1-70.33,5
|
0,51
|
|
OПП1-70.38; OПП1-70.42,3
|
|
OПП1-70.45; OПП1-70.48
|
|
ОПХ1-70.32
|
0,90
|
|
ОПХ1-70.38
|
0,97
|
|
ОПХ1-70.45
|
1,00
|
|
OПП1-100.18; OПП1-100.21,3
|
0,60
|
14710 (1500)
|
13230 (1350)
|
7550 (770)
|
|
OПП1-100.25; OПП1-100.26,8
|
|
ОПХ1-100.18
|
0,90
|
|
ОПХ1-100.25
|
0,94
|
|
OПП1-100.32; OПП1-100.33,5
|
0,62
|
|
OПП1-100.38; OПП1 -100.42,3
|
|
OПП1-100.45; OПП1-100.48
|
|
ОПХ1-100.32
|
1,05
|
|
ОПХ1-100.38
|
1,10
|
|
ОПХ1-100.45
|
1,11
|
|
OПП2-100.57; OПП2-100.60
|
1,24
|
44130 (4500)
|
33340 (3400)
|
18140 (1850)
|
|
ОПХ2-100.57; ОПХ2-100.60
|
1,70
|
|
ОПП2-100.75.5; ОПП2-100.76
|
1,17
|
49030 (5000)
|
37260 (3800)
|
20100 (2050)
|
|
ОПХ2-100.57; ОПХ2-100.76
|
1,90
|
|
ОПП2-100.88.5; ОПП2-100.89
|
1,15
|
53940 (5500)
|
40700 (4150)
|
22060 (2250)
|
|
ОПХ2-100.88; ОПХ2-100.89
|
1,90
|
|
ОПП2-100.108; ОПП2-100.114
|
1,63
|
56390 (5750)
|
42660 (4350)
|
23040 (2350)
|
|
ОПП2-100.127
|
|
ОПХ2-100.108; ОПХ2-100.114; ОПХ2-100.127
|
3,40
|
|
ОПП2-100.133; ОПП2-100.140
|
1,62
|
59820 (6100)
|
45600 (4650)
|
24520 (2500)
|
|
ОПХ2-100.133; ОПХ2-100.140
|
4,40
|
|
ОПП2-100.159; ОПП2-100.165
|
1,97
|
84830 (8650)
|
63740 (6500)
|
34810 (3550)
|
|
ОПХ2-100.159; ОПХ2-100.165
|
5,50
|
|
ОПП2-100.194
|
3,28
|
82370 (8400)
|
62760 (6400)
|
33330 (3450)
|
|
ОПХ2-100.194
|
7,80
|
|
ОПП2-100.219
|
3,13
|
80410 (8200)
|
61290 (6250)
|
32750 (3340)
|
|
ОПХ2-100.219
|
8,90
|
|
ОПП2-100.273
|
2,90
|
|
ОПХ2-100.273
|
13,40
|
|
ОПП2-100.325
|
7,59
|
196130 (20000)
|
148080 (15100)
|
79430 (8100)
|
|
ОПX2-100.325
|
20,10
|
|
ОПП2-100.377
|
7,19
|
185340 (18900)
|
141210 (14400)
|
75510 (7700)
|
|
ОПХ2-100-377
|
22,80
|
|
ОПП2-100.426
|
7,03
|
183380 (18700)
|
138270 (14100)
|
74530 (7600)
|
|
ОПХ2-100.426
|
25,10
|
|
ОПП2-100.480
|
10,64
|
172600 (17600)
|
130430 (13300)
|
69630 (7100)
|
|
ОПХ2-100.48О
|
29,10
|
|
ОПП2-100.530
|
10,62
|
|
ОПХ2-100.530
|
31,90
|
|
ОПП2-100.630
|
14,87
|
237320 (24200)
|
180440 (18400)
|
96100 (9800)
|
|
ОПХ2-100.630
|
50,50
|
|
ОПП2-100.720
|
12,57
|
268700 (27400)
|
203000 (20700)
|
110810 (11300)
|
|
ОПП2-100.820
|
12,17
|
287330 (29300)
|
216730 (22100)
|
116700 (11900)
|
|
ОПП2-100.920
|
11,81
|
296160 (30200)
|
223590 (22800)
|
120130 (12250)
|
|
ОПП2-100.1020
|
14,93
|
392260 (40000)
|
294200 (30000)
|
158870 (16200)
|
|
ОПП2-100.1220
|
18,74
|
347150 (35400)
|
262820 (26800)
|
141210 (14400)
|
|
ОПП2-100.1420
|
18,07
|
|
ОПП2-100.1620
|
17,63
|
|
ОПП2-150.57; ОПП2-150.60
|
1,71
|
28140 (2870)
|
21180 (2160)
|
7840 (800)
|
|
ОПХ2-150.57; ОПХ2-150.60
|
2,00
|
|
ОПП2-150.75,5; ОПП2-150.76
|
1,53
|
31380 (3200)
|
23930 (2440)
|
12840 (1310)
|
|
ОПХ2-150.75.5; ОПХ2-150.76
|
2,10
|
|
ОПП2-150.88.5; ОПП2-150.89
|
1,61
|
35990 (3670)
|
26180 (2670)
|
14710 (1500)
|
|
ОПХ2-150.88.5; ОПХ2-150.89
|
2,30
|
|
ОПП2-150.108; ОПП2-150.114; ОПП2-150.127
|
2,10
|
37660 (3840)
|
28440 (2900)
|
15400 (1570)
|
|
ОПХ2-150.108; ОПХ2-150.114; ОПХ2-150.127
|
4,00
|
|
ОПП2-150.133; ОПП2-150.140
|
2,01
|
39710 (4050)
|
30400 (3100)
|
16380 (1670)
|
|
ОПХ2-150.133; ОПХ2-I50.140
|
5,00
|
|
ОПП2-150.159; ОПП2-150.165
|
3,00
|
56390 (5750)
|
42660 (4350)
|
23240 (2370)
|
|
ОПХ2-150.159; ОПХ2-150.165
|
6,30
|
|
ОПП2-150.194
|
4,11
|
52950 (5400)
|
41680 (4250)
|
22550 (2300)
|
|
ОПX2-150.194
|
8,60
|
|
ОПП2-150.219
|
3,91
|
53940 (5500)
|
40700 (4150)
|
21960 (2240)
|
|
ОПХ2-150.219
|
10,20
|
|
ОПП2-150.273
|
3,69
|
|
ОПX2-150.273
|
14,30
|
|
ОПП2-150.325
|
9,19
|
130430 (13300)
|
98060 (10000)
|
52460 (5350)
|
|
ОПХ2-150.325
|
21,80
|
|
ОПП2-150.377
|
8,79
|
124540 (12700)
|
94630 (9650)
|
50500 (5150)
|
|
ОПХ2-150.377
|
24,10
|
|
ОПП2-150.426
|
8,62
|
122580 (12500)
|
91200 (9300)
|
49030 (5000)
|
|
ОПХ2-150.426
|
29,40
|
|
ОПП2-150.480
|
12,63
|
114740 (11700)
|
87280 (8900)
|
47070 (4800)
|
|
ОПХ2-150.480
|
32,40
|
|
ОПП2-150.530
|
12,72
|
114740 (11700)
|
86300 (8800)
|
46090 (4700)
|
|
ОПХ2-150.530
|
31,10
|
|
ОПП2-150.630
|
17,67
|
157890 (16100)
|
120620 (12300)
|
63740 (6500)
|
|
ОПХ2-150.630
|
55,60
|
|
ОПП2-150.720
|
15,14
|
178480 (18200)
|
135330 (13800)
|
73550 (7500)
|
|
ОПП2-150.820
|
14,71
|
191230 (19500)
|
144160 (14700)
|
78450 (8000)
|
|
ОПП2-150.920
|
14,51
|
196130 (20000)
|
149060 (15200)
|
80410 (8200)
|
|
ОПП2-150.1020
|
18,23
|
262820 (26800)
|
196130 (20000)
|
105910 (10800)
|
|
ОПП2-150.1220
|
22,44
|
231430 (23600)
|
175540 (17900)
|
94140 (9600)
|
|
ОПП2-150.1420
|
21,77
|
|
ОПП2-I50.I620
|
21,33
|
|
ОПП3-100.57; ОПП3-100.60
|
2,48
|
107870 (11000)
|
81880 (8350)
|
44130 (4500)
|
|
ОПХ3-100.57; ОПХ3-100.60
|
3,50
|
|
ОПП3-100.75,5; ОПП3-100.76
|
2,33
|
126500 (12900)
|
96100 (9800)
|
51970 (5300)
|
|
ОПХ3-100.75,5; ОПХ3-100.76
|
3,80
|
|
ОПП3-100.88,5; ОПП3-100.89
|
2,30
|
142190 (14500)
|
107870 (11000)
|
57860 (5900)
|
|
ОПХ3-100.88,5; ОПХ3-100.89
|
4,70
|
|
ОПП3-100.108; ОПП3-100.114; ОПП3-100.127
|
3,0
|
155920 (15900)
|
117680 (1200)
|
63250 (6450)
|
|
ОПХ3-100.108; ОПХ3-100.114; ОПХ3-100.127
|
4,60
|
|
ОПП3-100.133; ОПП3-100.140
|
3,23
|
170630 (17400)
|
129440 (13200)
|
69620 (7100)
|
|
ОПХ3-100.133; ОПХ3-100.140
|
5,50
|
|
ОПП3-100.159; ОПП3-100.165
|
4,35
|
247120 (25200)
|
186320 (1900)
|
101000 (10300)
|
|
ОПХ3-100.159; ОПХ3-100.165
|
7,10
|
|
ОПП3-100.194
|
6,56
|
251050 (25600)
|
190240 (19400)
|
101990 (10400)
|
|
ОПХ3-100.194
|
10,60
|
|
ОПП3-100.219
|
6,27
|
|
ОПХ3-100.219
|
11,80
|
|
ОПП3-100.273
|
5,81
|
196130 (20000)
|
148080 (15100)
|
79430 (8100)
|
|
ОПХ3-100.273
|
16,30
|
|
ОПП3-100.325
|
15,29
|
598200 (61000)
|
451100 (46000)
|
243200 (24800)
|
|
ОПХ3-100.325
|
24,40
|
|
ОПП3-100.377
|
14,39
|
588290 (60000)
|
441300 (45000)
|
239280 (24400)
|
|
ОПХ3-100.377
|
29,90
|
|
ОПП3-100.426
|
14,06
|
|
ОПХ3-100.426
|
32,50
|
|
ОПП3-100.480
|
21,27
|
564860 (57600)
|
427570 (43600)
|
229470 (23400)
|
|
ОПХ3-100.480
|
39,20
|
|
ОПП3-100.530
|
21,25
|
561920 (57300)
|
423640 (43200)
|
227510 (23200)
|
|
ОПХ3-100.530
|
42,20
|
|
ОПП3-100.630
|
29,75
|
781590 (79700)
|
591340 (60300)
|
317730 (32400)
|
|
ОПХ3-100.630
|
65,10
|
|
ОПП3-100.720
|
25,18
|
882590 (90000)
|
666850 (68000)
|
358920 (36600)
|
|
ОПП3-100.820
|
24,32
|
929670 (94800)
|
702150 (71600)
|
378040 (38550)
|
|
ОПП3-100.920
|
23,72
|
951240 (97000)
|
676650 (69000)
|
386380 (39400)
|
|
ОПП3-100.1020
|
29,87
|
1216020 (124000)
|
924760 (94300)
|
497190 (50700)
|
|
ОПП3 -100.1220
|
37,88
|
1137570 (116000)
|
858080 (87500)
|
442280 (45100)
|
|
ОПП3-100.1420
|
37,34
|
|
ОПП3-100.1620
|
35,27
|
|
ОПП3-150.57; ОПП3-150.60
|
3,36
|
72070 (7350)
|
53930 (5500)
|
29420 (3000)
|
|
ОПХ3-150.57; ОПХ3-150.60
|
4,40
|
|
ОПП3-150.75,5; ОПП3-150.76
|
3,25
|
84330 (8600)
|
63740 (6500)
|
33530 (3420)
|
|
ОПХ3-150.75,5; ОПХ3-150.76
|
4,70
|
|
ОПП3-150.88,5; ОПП3-150.89
|
3,22
|
94630 (9650)
|
72070 (7350)
|
39220 (4000)
|
|
ОПХ3-150.88.5; ОПХ3-150.89
|
4,80
|
|
ОПП3-150.108; ОПП3-150.114: ОПП3-150.127
|
4,20
|
102970 (10500)
|
78450 (8000)
|
42650 (4350)
|
|
ОПX3-150.108;
ОПХ3-150.114; ОПХ3-150.127
|
5,90
|
|
ОПП3-150.133; ОПП3-150.140
|
4,01
|
114730 (11700)
|
86780 (8860)
|
46580 (4750)
|
|
ОПХ3-150.133; ОПХ3-150.140
|
7,30
|
|
ОПП3-150.159; ОПП3-150.165
|
6,01
|
163770 (16700)
|
124540 (12700)
|
67170 (6850)
|
|
ОПХ3-150.159; ОПХ3-150.165
|
8,80
|
|
ОПП3-150.194
|
8,22
|
166710 (17000)
|
127480 (13000)
|
68150 (6950)
|
|
ОПХ3-150.194
|
12,10
|
|
ОПП3-150.219
|
7,83
|
|
ОПХ3-150.219
|
13,40
|
|
ОПП3-150.273
|
7,39
|
130120 (13300)
|
98060 (10000)
|
52950 (5400)
|
|
ОПХ3-150.273
|
18,00
|
|
ОПП3-150.325
|
18,39
|
398150 (40600)
|
302040 (30800)
|
161810 (16500)
|
|
ОПХ3-150.325
|
30,80
|
|
ОПП3-150.377
|
17,59
|
392260 (40000)
|
298120 (30400)
|
159840 (16300)
|
|
ОПХ3-150.377
|
33,20
|
|
ОПП3-150.426
|
17,24
|
|
ОПХ3-150.426
|
35,80
|
|
ОПП3-150.480
|
25,27
|
376570 (38400)
|
284390 (29000)
|
152980 (15600)
|
|
ОПХ3-150.480
|
43,40
|
|
ОПП3-150.530
|
25,45
|
372650 (38000)
|
282430 (28800)
|
152000 (15500)
|
|
ОПХ3-150.530
|
46,50
|
|
ОПП3-150.630
|
35,35
|
519750 (53000)
|
392260 (40000)
|
211820 (21600)
|
|
ОПХ3-150.630
|
71,20
|
|
ОПП3-150.720
|
30,28
|
588390 (60000)
|
441300 (4500)
|
239280 (24400)
|
|
ОПП3-150.820
|
29,42
|
61781 (63000)
|
470720 (48000)
|
251050 (25600)
|
|
ОПП3-150.920
|
29,35
|
637430 (65000)
|
451100 (46000)
|
256930 (26200)
|
|
ОПП3-150.1020
|
36,46
|
813950 (83000)
|
617810 (63000)
|
333420 (34000)
|
|
ОПП3-150.1220
|
44,88
|
755110 (77000)
|
568780 (58000)
|
307920 (31400)
|
|
ОПП3-150.1420
|
43,54
|
|
ОПП3-150.1620
|
42,67
|
|
ОПБ1-18; 21,3; 26,8; 32; 33,5
|
0,03
|
-
|
-
|
-
|
|
ОПБ1-38; 42,3; 44,5; 45; 48
|
0,02
|
-
|
-
|
-
|
|
ОПБ1-57; 60
|
0,06
|
-
|
-
|
-
|
|
ОПБ1-75.5; 76
|
0,05
|
-
|
-
|
-
|
|
ОПБ1-88,5; 89
|
0,12
|
-
|
-
|
-
|
|
ОПБ1-108; 114
|
0,13
|
-
|
-
|
-
|
|
ОПБ1-133
|
0,39
|
-
|
-
|
-
|
|
ОПБ1-159
|
0,38
|
-
|
-
|
-
|
|
ОПБ1-194; 219
|
0,37
|
-
|
-
|
-
|
|
ОПБ1-273
|
1,02
|
-
|
-
|
-
|
|
ОПБ1-325; 377
|
1,00
|
-
|
-
|
-
|
|
ОПБ1-426
|
1,60
|
-
|
-
|
-
|
|
ОПБ1-480
|
1,90
|
-
|
-
|
-
|
|
ОПБ1-530
|
1,80
|
-
|
-
|
-
|
|
ОПБ2-18; 21.3
|
0,12
|
-
|
-
|
-
|
|
ОПБ2-23; 26,8
|
0,13
|
-
|
-
|
-
|
|
ОПБ2-32; 33,5
|
0,12
|
-
|
-
|
-
|
|
ОПБ2-38; 42,3
|
0,16
|
-
|
-
|
-
|
|
ОПБ2-44.5; 45; 48
|
0,19
|
-
|
-
|
-
|
|
ОПБ2-57; 60
|
0,33
|
-
|
-
|
-
|
|
ОПБ2-75.5; 76
|
0,46
|
-
|
-
|
-
|
|
ОПБ2-88.5; 89
|
0,52
|
-
|
-
|
-
|
|
ОПБ2-108
|
0,56
|
-
|
-
|
-
|
|
ОПБ2-114
|
0,55
|
-
|
-
|
-
|
|
ОПБ2-133
|
1,21
|
-
|
-
|
-
|
|
ОПБ2-159
|
1,32
|
-
|
-
|
-
|
|
ОПБ2-194
|
1,5
|
-
|
-
|
-
|
|
ОПБ2-219
|
2,29
|
-
|
-
|
-
|
|
ОПБ2-273
|
3,81
|
-
|
-
|
-
|
|
ОПБ2-325
|
3,82
|
-
|
-
|
-
|
|
ОПБ2-377
|
4,40
|
-
|
-
|
-
|
|
ОПБ2-426
|
6,85
|
-
|
-
|
|
|
ОПБ2-480
|
7,90
|
-
|
-
|
-
|
|
ОПБ2-530
|
8,46
|
-
|
-
|
-
|
Лист
регистрации изменений ОСТ 36-94-83
|
Изм.
|
Номер листов (страниц)
|
Номер документа
|
Подпись
|
Дата
|
Срок введения изменения
|
|
измененных
|
замененных
|
новых
|
аннулированных
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
