ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР ГИЛЬЗЫ
СОЕДИНИТЕЛЬНЫЕ МЕДНЫЕ КОНСТРУКЦИЯ И
РАЗМЕРЫ ГОСТ 23469.1-82 ГОСУДАРСТВЕННЫЙ
КОМИТЕТ СССР ПО СТАНДАРТАМ Москва РАЗРАБОТАН
Министерством монтажных и специальных строительных работ СССР ИСПОЛНИТЕЛИ В.
К. Добрынин, Н. А. Румянцев, В. Д. Костоусов, В. А. Книгель, Л. Б. Чичерина ВНЕСЕН Министерством монтажных и
специальных строительных работ СССР Член Коллегии Б. М. Орлов УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Государственного комитета СССР по стандартам от 9 ноября 1982 г.
№ 4217 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного
комитета СССР по стандартам от 9 ноября 1982 г. № 4217 срок действия установлен с 01.01.84 до 01.01.89 Несоблюдение
стандарта преследуется по закону 1. Настоящий стандарт устанавливает
конструкцию и размеры кабельных медных открытых гильз, предназначенных для
соединения пайкой встык токопроводящих жил кабелей одинакового сечения от 4 до
240 мм2. Климатическое исполнение B1 по ГОСТ 15150-69.
Гильзы должны соответствовать требованиям ГОСТ 23469.0-81. (Измененная

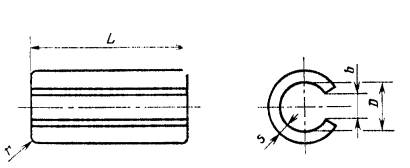

редакция, изм. №1). 2. Конструкция, коды ОКП, размеры и
расчетная масса гильз должны соответствовать указанным на чертеже и в таблице. (Измененная редакция, изм. №1). Размеры,
мм,
* Применяются по согласованию с потребителем. ** Сечение секторных жил. (Измененная
редакция, изм. №1). 3. Гильзы должны изготовляться из меди
марок M1
или М2 по ГОСТ 859-78. 4. Гильзы должны иметь покрытие оловом
или оловянно-свинцовым припоем толщиной 9 мкм по ГОСТ 9.306-85. 5. Структура условного обозначения гильз
приведена в обязательном приложении. Пример условного обозначения
кабельной медной открытой гильзы, предназначенной для соединения жилы сечением
120 мм2 с внутренним диаметром 19 мм, климатического исполнения В1: Гильза
120-19-В1 ГОСТ 23469.1-82 4, 5.

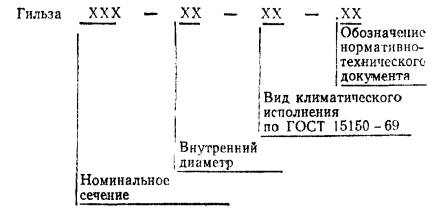

(Измененная редакция, изм. №1). ПРИЛОЖЕНИЕ
Обязательное Структура условного
обозначения гильз
|
|
|
