ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГИЛЬЗЫ КАБЕЛЬНЫЕ
СОЕДИНИТЕЛЬНЫЕ МЕДНЫЕ,
ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 23469.3-79
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством монтажных и специальных
строительных работ СССР
ИСПОЛНИТЕЛЬ
В. Н. Алексеенко
ВНЕСЕН
Министерством монтажных и специальных строительных работ СССР
Член Коллегии В. М. Орлов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного
комитета СССР по стандартам от 31 января 1973 г. № 384
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГИЛЬЗЫ КАБЕЛЬНЫЕ СОЕДИНИТЕЛЬНЫЕ
МЕДНЫЕ, ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ
Конструкция и размеры
Copper connection cable slewes fastened
by pressing.
Construction and sizes
|
ГОСТ
23469.3-79
Взамен
ГОСТ 7388-70
|
Постановлением
Государственного комитета СССР по стандартам от 31 января 1979 г. № 384 срок
действия установлен
с 01.01. 1982 г.
до 01.01. 1987 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт
распространяется на кабельные соединительные медные гильзы, закрепляемые
опрессовкой и предназначенные для соединения проводов и кабелей с медными
жилами сечением от 1 до 300 мм2 на напряжение до 10 кВ.
Требования пп. 1, 2, 3, 5,
6 настоящего стандарта являются
обязательными, другие требования - рекомендуемыми.
(Измененная редакция, изм. №3).

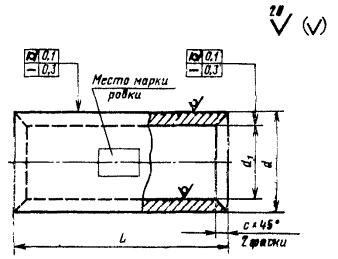

2. Конструкция, основные размеры,
условное обозначение с указанием вида климатического исполнения по ГОСТ 15150-69, коды ОКП, предельные отклонения, маркировка и расчетная масса
гильз должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Обозначение
|
Код ОКП
|
d
|
d1
|
с*
|
L
|
Маркировка
|
Расчетная масса 1000 шт., кг
|
|
номин.
|
пред. откл.
|
|
1,5-УХЛЗ
1,5-Т2
|
34
4986 0011
34
4986 0012
|
3
|
1,8
|
0,3
|
20
|
±0,260
|
1,5
|
0,80
|
|
2,5-УХЛЗ
2,5-Т2
|
34
4986 0021
34
4986 0022
|
5
|
2,6
|
0,6
|
2,5
|
2,54
|
|
4-УХЛЗ
4-Т2
|
34
4986 0031
34
4986 0032
|
3,0
|
0,5
|
4
|
3,36
|
|
6-УХЛЗ
6-Т2
|
34
4986 0041
34
4986 0042
|
6
|
4,0
|
30
|
±0,310
|
6
|
4,20
|
|
10-УХЛЗ
10-Т2
|
34
4986 0051
34
4986 0052
|
8
|
5,0
|
0,8
|
10
|
8,16
|
|
16-УХЛЗ
16-Т2
|
34
4986 0061
34
4986 0062
|
9
|
6,0
|
16
|
9,42
|
|
25-УХЛЗ
25-Т2
|
34
4986 0071
34
4986 0072
|
11
|
8,0
|
40
|
25
|
15,92
|
|
35-УХЛЗ
35-Т2
|
34
4986 0081
34
4986 0082
|
13
|
10,0
|
50
|
±0,370
|
35
|
24,10
|
|
50-УХЛЗ
50-Т2
|
34
4986 0091
34
4986 0092
|
14
|
11,0
|
50
|
50
|
26,20
|
|
70-УХЛЗ
70-Т2
|
34
4986 0101
34
4986 0102
|
16
|
13,0
|
53
|
70
|
32,22
|
|
95-УХЛЗ
95-Т2
|
34
4986 0111
34
4986 0112
|
19
|
15,0
|
1,0
|
67
|
95
|
63,65
|
|
120-УХЛЗ
120-Т2
|
34
4986 0121
34
4986 0122
|
22
|
17,0
|
1,3
|
120
|
91,25
|
|
150-УХЛЗ
150-Т2
|
34
4986 0131
34
4986 0132
|
25
|
19,0
|
1,5
|
150
|
123,55
|
|
185-УХЛЗ
185-Т2
|
34
4986 0141
34
4986 0142
|
27
|
21,0
|
185
|
150,90
|
|
240-УХЛЗ
240-Т2
|
34
4986 0151
34
4986 0152
|
32
|
24,0
|
2,0
|
75
|
240
|
234,75
|
|
300-УХЛЗ
300-Т2
|
34
4986 0161
34
4986 0162
|
34
|
27,0
|
1,8
|
300
|
223,73
|
*Размер
для справок
Пример условного обозначения
Гильза
кабельная соединительная медная закрытая, предназначенная для соединения
проводов и кабелей с жилами сечением 120 мм2, климатического
выполнения УХЛ, категории размещения 3:
Гильза 120-УХЛЗ ГОСТ 23469.3-79
3. Гильзы должны изготовляться из
медных труб марок меди М1 и М2 по ГОСТ
617-90.
Допускается изготовление гильз из меди других
марок не ниже М2.
4. Основные размеры спрессованных гильз указаны
в приложении.
5. Гильзы климатического исполнения
Т2 должны иметь покрытие 06 по ГОСТ 9.306-85.
Допускаются другие виды защитных металлических
покрытий.
2-5. (Измененная редакция, изм. №2, 3).
6. Остальные требования - по ГОСТ 23469.0-81.
(Введен дополнительно, изм.
№2).
ПРИЛОЖЕНИЕ
Рекомендуемое
ОСНОВНЫЕ РАЗМЕРЫ СПРЕССОВАННЫХ СОЕДИНЕНИЙ
Рекомендуемые размеры спрессованных соединений кабельных гильз
приведены на черт. 1, 2 и в табл. 1, 2.

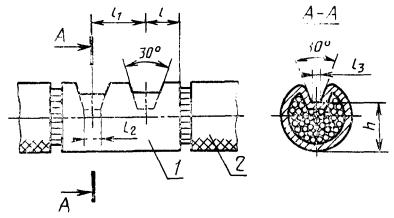

1 -
гильза; 2 - кабель.
Черт. 1
Таблица 1
Размеры в мм
|
Маркировка
|
Сечение жилы,
мм2
|
Класс жилы по
ГОСТ 22483-77
|
l
|
l1
|
l2
|
l3
|
h(±0,25)
|
|
1,5
|
1,0; 1,2
|
1, 2, 3, 4, 5, 6
|
5,0
|
10
|
4
|
1
|
1,6
|
|
1,5
|
1, 2, 3, 4
|
|
2,0
|
1, 2
|
|
2,5
|
1,5
|
5, 6
|
2,5
|
|
2,0
|
3
|
|
2,5
|
1, 2, 3, 4, 5, 6
|
|
3,0; 4,0
|
1, 2, 3, 4
|
|
4
|
4,0
|
5
|
7,5
|
15
|
|
5,0; 6,0
|
1
|
|
6
|
4,0
|
6
|
3,0
|
|
5,0
|
2, 3, 4
|
|
6,0
|
2, 3, 4, 5, 6
|
|
8,0
|
1, 2, 3, 4
|
|
10,0
|
1
|
|
10
|
10,0
|
2 , 3, 4
|
4,0
|
|
16,0
|
1
|
|
16
|
10,0
|
5, 6
|
5,0
|
|
16,0
|
2, 3, 4
|

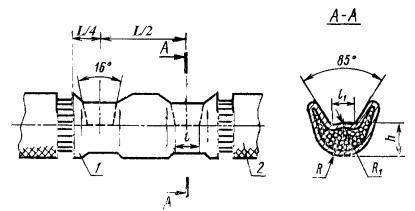

1 -
гильза; 2 - кабель.
Черт. 2
Таблица 2
Размеры в мм
|
Маркировка
|
Сечение, мм2,
все классы жил по ГОСТ 22483-77
|
l
|
l1
|
R
|
R1
|
h(±0,25)
|
|
16
|
16
|
9,5
|
4,0
|
5,0
|
5,0
|
4,3
|
|
25
|
25
|
5,0
|
6,0
|
6,0
|
5,0
|
|
35
|
35
|
11,5
|
6,0
|
7,0
|
7,0
|
5,5
|
|
50
|
50
|
7,5
|
7,5
|
6,5
|
|
70 .
|
70
|
12, 5
|
7,5
|
9,0
|
8.5
|
7,3
|
|
95
|
95
|
8,0
|
10,5
|
10,0
|
8,5
|
|
120
|
120
|
13,5
|
10,5
|
12,0
|
12,0
|
11,0
|
|
150
|
150
|
14,5
|
12,5
|
14,0
|
14,0
|
12,0
|
|
185
|
185
|
15,5
|
13,5
|
15,0
|
15,0
|
13,0
|
|
240
|
240
|
17,0
|
15,0
|
17,5
|
17,5
|
15,0
|
|
300
|
300
|
19,0
|
17,0
|
19,0
|
19,5
|
17,0
|
(Измененная редакция, изм.
№2, 3).
Приложение 2, 3. (Удалено, изм.
№2).
|
