ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГИЛЬЗЫ КАБЕЛЬНЫЕ
СОЕДИНИТЕЛЬНЫЕ АЛЮМИНИЕВЫЕ,
ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 23469.2-79

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛЬ

В. Н. Алексеенко

ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

Член Коллегии В. М. Орлов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 31 января 1979 г. № 385

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГИЛЬЗЫ КАБЕЛЬНЫЕ СОЕДИНИТЕЛЬНЫЕ
АЛЮМИНИЕВЫЕ, ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ

Конструкция и размеры

Aluminium connection cable slewes fastened by
pressing. Constriction and sizes

ГОСТ
23469.2-79

Взамен
ГОСТ 9691-68

Постановлением Государственного комитета СССР по стандартам от 31 января 1979 г. № 385 срок действия установлен

с 01.01. 1982 г.

до 01.01. 1987 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на кабельные соединительные алюминиевые гильзы, закрепляемые опрессовкой и предназначенные для соединения проводов и кабелей с алюминиевыми жилами сечением от 16 до 300 мм² на напряжение до 10 кВ.

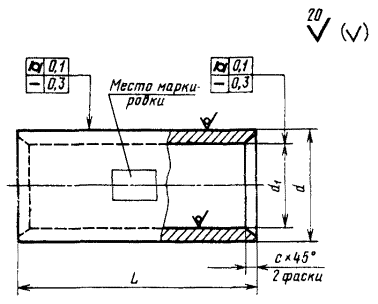

2. Основные размеры и расчетная масса гильз должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Типоразмер	d	d₁	c	L		Расчетная месса 1000 шт., кг
Типоразмер	d	d₁	c	Помин.	Пред. откл.	Расчетная месса 1000 шт., кг
16-5,3	10	5,3	1,2	60	±1,0	8,5
25-7,1	12	7,1	1,3	63		12,1
35-8	14	8,0	1,5	71		17,0
50-9	16	9,0	1,8	71		25, 3
70-11	18	11,0	1,8	80		33,0
70-12	18	12,0	1,5	80		29,0
95-13	20	13,0	1,8	85		41,1
120-14	22	14,0	2,0	100		58,0
150-16	24	16,0	2,0			64,5
150-17	24	17,0	1,8			58,3
185-18	26	18,0	2,0			73,0
185-19	26	19,0	1,8			65,7
240-20	28	20,0	2,0	110		85,0
240-22	30	22,0	2,0	120		101,0
300-24	34	24,0	2,5	140		162,1

Пример условного обозначения гильзы кабельной закрытой, предназначенной для соединения проводов и кабелей с жилами сечением 70 мм² с внутренним диаметром 12 мм, алюминиевой, вид покрытия хим. Н12, климатическое исполнение У, категория размещения 2:

Гильза 70-12-А хим. Н12-У2 ГОСТ 23469.2-79

3. Гильзы должны изготавливаться из круглых тянутых алюминиевых труб марок АД0М и АД1М по ГОСТ 18475-82.

2-3. (Измененная редакция, Изм № 1).

4. Основные размеры спрессованных гильз указаны в рекомендуемом приложении 1.

5. (Исключен, Изм № 1).

6. Остальные требования по ГОСТ 23469.0-81.

(Измененная редакция, Изм № 1).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

ОСНОВНЫЕ РАЗМЕРЫ СПРЕССОВАННЫХ СОЕДИНЕНИЙ

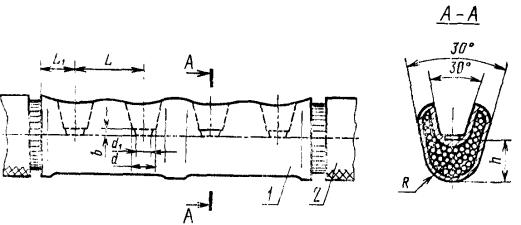

Рекомендуемые размеры спрессованных соединений приведены в таблице и на чертеже.

1 - гильза; 2 - кабель.

Размеры в мм

Типоразмер	Сечение, мм², класс жилы по ГОСТ 22483-77	L	L₁	R	b	d	d₁	h
16-5,3	16, I; 16, II	12,5	10	5,0	1,5	4,5	2,0	5,5
25-7,1	16, III; 25, I; 25, II		10	5,0		4,5	2,0	5,5
35-8	25, III; 35, I; 35, II		11	7,0		6,5	3,0	7,5
50-9	35, III; 50, I		11	7,0		6,5	3,0	7,5
70-11	50, II; 70, I; 70, II	17,0	16	8,0	3,0	10,0	6,5	9,5
70-12	50, III; 95, I
96-13	70, III; 95, II
120-14	120, I	20,0	19	10,0		11,5	8,0	11,5
150-16	95, III; 120, II; 185, I
150-17	120, III; 150, I; 150, II
185-18	185, II	24,0	22	12,5		14,5	9,0	12,5
189-19	150, III			12,5				12,5
240-20	240, I			15,0				14,0
240-22	240, II				4,0	17,0	10,0	14,0
300-24	185, III; 240, III; 300, I; 300, II	20,0	24		4,0	17,0	10,0	16,0

(Измененная редакция, Изм № 1).

Приложение 2. (Исключено, Изм № 1).
