ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ ФОРМЫ И ТРЕБОВАНИЯ К ЗАПОЛНЕНИЮ ГОСТ 3.1405-86 Издательство стандартов Москва ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
Дата введения 1988-01-01 Настоящий стандарт устанавливает формы и требования к заполнению технологических
документов (далее по тексту - документов), применяемых при различных методах
проектирования технологических процессов (далее по тексту - ТП) термической
обработки. 1. Выбор соответствующих видов документов в зависимости от
типа и характера производства, стадии разработки технологической документации
(далее по тексту- документации), степени детализации описания ТП -
устанавливает разработчик документов по табл. 1
настоящего стандарта. без применения средств механизации и автоматизации по ГОСТ 3.1104-81; с применением средств механизации и автоматизации по ГОСТ
2.004-88. Таблица 1
Примечание. Применение других видов документов, указанных в ГОСТ
3.1102-81 и не приведенных в табл. 1, производится в соответствии с
правилами, установленными на уровне отрасли или предприятия (организации). 3. Общие требования к комплектности и оформлению комплектов
документов: для единичных технологических процессов по ГОСТ 3.1119-83; для типовых и групповых технологических процессов (операций) по ГОСТ 3.1121-84. 3.1. Запись наименования операции следует выполнять в соответствии с классификатором
технологических операций машиностроения и приборостроения. 4. Изложение требований безопасности в технологических
документах - по ГОСТ 3.1120-83. 5. Указание параметров технологических режимов (далее по тексту -
режимов) термической обработки следует выполнять в последовательности,
предусмотренной в типовых блоках режимов термической обработки (см. приложение 1). 5.1. Выбор соответствующего блока режимов и простановку параметров режимов
должен осуществлять разработчик документов. 5.2. В зависимости от применяемых форм документов типовые блоки режимов
могут быть внесены при подготовке форм к размножению в головку таблицы формы
после строк со служебными символами Б, К/М, Е с привязкой к служебному символу
Р. При введении в бланки форм блоков режимов формы документов будут
распространяться на конкретные виды термической обработки и им присваивают
наименование в соответствии с указаниями, приведенными в приложении 1. 5.3. В документах, предусматривающих введение нескольких типовых блоков
режимов, например, Р1 и Р2, а также для документов формата А4 с вертикальным
расположением, поля подшивки следует применять построчную запись информации по
режимам с привязкой к служебному символу Р. В этом случае запись информации
следует производить после записи содержания операции (перехода) и указания
данных по технологической оснастке в последовательности, установленной в
типовых блоках режимов каждого вида термической обработки с указанием названий
или условных обозначений режимов, их параметров и единиц величин через знак « =
», например,... Т-ра = 830-860°С, UK = 7-9
кВ. Запись информации следует выполнять по всей длине строки с возможностью
переноса информации на последующие строки. 5.3.1. Указание величин параметров режимов следует выполнять в
заголовке графы (при наличии места) или непосредственно при записи параметров
режимов. 5.4. Допускается указывать значения режимов, твердости и наименование
среды в строке со служебным символом «О». 6.1. При подготовке форм МК к размножению допускается в формах
документов предусматривать зоны для внесения графических иллюстраций к
процессам и операциям. Зоны следует располагать в нижней части форм документов. Размеры зон
устанавливает разработчик документов с учетом кратности шага и интервала
печатающих устройств. При использовании зон для внесения текстовой информации, в формах
документов следует применять штриховые линии, выполненные знаками «-» или «.»,
обозначающие границу строк и граф. Интервалы штриховых линий устанавливает
разработчик документов исходя из обеспечения четкости выполнения графических
иллюстраций. Допускается штриховые линии не проставлять. не заполнять графы по трудозатратам, кроме граф «Тп. з.» и «Тшт.», в
которые следует вносить данные по вспомогательному и основному времени
соответственно. 6.3. Информацию о количестве изделий в приспособлении (КДП), при
необходимости, следует указывать в строке со служебным символом «О». 6.4. Технические требования, указанные в конструкторском документе, и
требования по выполнению технологического процесса допускается указывать в
верхней зоне документа перед описанием текста операции (перехода) или в нижней
зоне документа, располагая данные требования совместно с эскизом

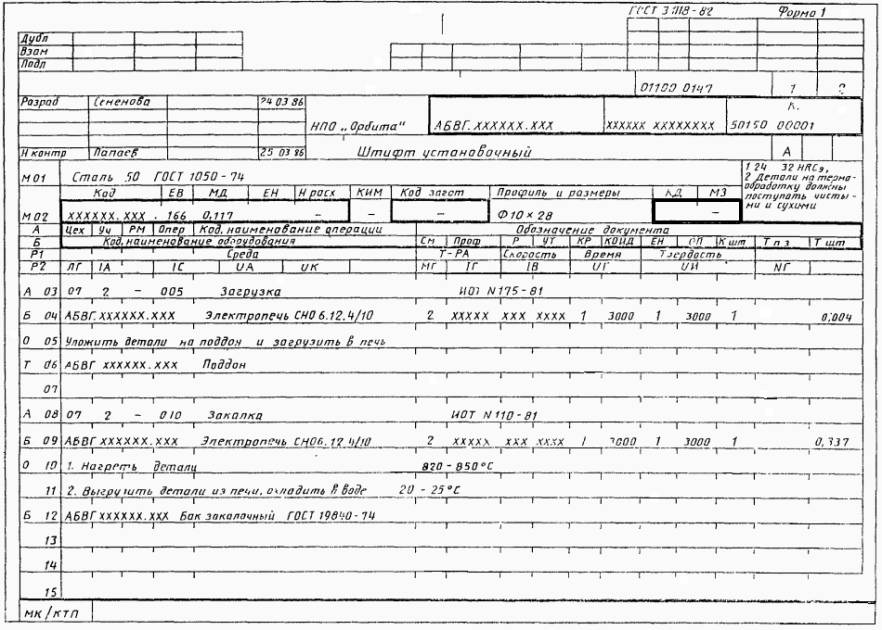

обрабатываемого изделия. 7. Пример оформления формы МК/КТП приведен в приложении 2. ПРИЛОЖЕНИЕ
1
Рекомендуемое ТРЕБОВАНИЯ
К ЗАПОЛНЕНИЮ И ОФОРМЛЕНИЮ ТИПОВЫХ БЛОКОВ ТЕХНОЛОГИЧЕСКИХ РЕЖИМОВ, ПРИМЕНЯЕМЫХ В
ДОКУМЕНТАХ НА ТЕРМИЧЕСКУЮ ОБРАБОТКУ
1. При описании операций термической обработки применяют типовые блоки режимов,
указанные в чертеже. Дополнительные блоки режимов на другие виды термической обработки, не
указанные в чертеже, применяют в соответствии с правилами, установленными на
отраслевом уровне или уровне предприятия (организации). В данном случае блокам режимов
присваивают последующие порядковые номера. 2. Размеры граф, входящих в блоки режимов, устанавливает разработчик
документов, исходя из: максимальной длины строки - 286 мм (110 знаков), за вычетом размера
графы для обозначения служебных символов и порядкового номера строки; необходимости размещения граф таким образом, чтобы вертикальные линии,
разделяющие графы в строках со служебными символами (например, Б, Е), и графы в
блоках режимов по возможности совпадали; необходимости простановки в графах параметров режимов с указанием
единиц величины (при невозможности указания единиц величины непосредственно в
блоке режимов); необходимости указания дополнительной информации по режимам термической
обработки Типовые
блоки технологических режимов термической обработки
Р1 - для
термической обработки с общими способами нагрева
Р2 - для термической обработки с нагревом токами
высокой частоты (ТВЧ)
Р3 - для термической обработки с лазерным излучением
Примечание. Под общими способами нагрева понимается нагрев
изделий в газовых печах, электрических печах и т.д. 3. Формам документов, в головку таблицы которых вводят блоки режимов, присваивают
наименования того вида документа, функции которого выполняет МК. Например, при
введении блока режимов Р2 маршрутной карте присваивают наименование: «КТП
термической обработки с нагревом высокой частоты (ТВЧ)» или «ОК термической
обработки с нагревом ТВЧ». 4. Графы блоков режимов термообработки заполняют по табл. 2. Таблица 2
5. Допускается по усмотрению
разработчика смещать расположение граф блоков режимов в строке со служебным
символом Р. Размеры граф и их расположение в строках допускается устанавливать в
соответствии с правилами, установленными на отраслевом уровне или уровне
предприятия (организации) ИНФОРМАЦИОННЫЕ ДАННЫЕ 1 РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам,
Министерством станкостроительной и инструментальной промышленности РАЗРАБОТЧИКИ: В. Ф. Курочкии,
канд. техн. наук; Б. С. Мендриков (руководитель темы); Е. А. Лобода; М. Ю. Киселева; В. В. Андреев;
Н. В. Куликов; И. И. Монетов 2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета
СССР по стандартам от 26.09.86 № 2852 3 ВЗАМЕН ГОСТ 3.1405-74 4 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5 ПЕРЕИЗДАНИЕ. Март 1995. |
|
|
