ГОСТ 30974-2002 МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЕДИНЕНИЯ УГЛОВЫЕ Классификация,
конструкции, размеры МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ
КОМИССИЯ Москва Предисловие 1 РАЗРАБОТАН Центром по
сертификации оконной и дверной техники и ООО «ЛЕСКОНТ» с участием фирм «Global Edge», ЗCK «ИНКОН», института «VTT building and transport», ассоциации «Finnish association of construction product industries» ВНЕСЕН Госстроем России 2 ПРИНЯТ Межгосударственной
научно-технической комиссией по стандартизации, техническому нормированию и
сертификации в строительстве (МНТКС) 24 апреля 2002 г. За принятие проголосовали
3 ВВЕДЕН ВПЕРВЫЕ 4 ВВЕДЕН В ДЕЙСТВИЕ с 1 марта 2003 г. в качестве
государственного стандарта Российской Федерации постановлением Госстроя России
от 2 сентября 2002 г. № 120. СОДЕРЖАНИЕ
ГОСТ 30974-2002 МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЕДИНЕНИЯ УГЛОВЫЕ ДЕРЕВЯННЫХ БРУСЧАТЫХ Классификация, конструкции, размеры CORNER JOINS OF WOODEN LOW RISE BUILDINGS Classification, structures, dimensions Дата введения 2003-03-01 1 Область применения
Настоящий
стандарт распространяется на угловые и Т-образные соединения брусчатых и
бревенчатых стен малоэтажных зданий различного назначения (далее - угловые
соединения). Требования
стандарта распространяются на угловые соединения заводского (например, угловые соединения
типовых деревянных домов, бань и др.) и построечного изготовления (в том числе
при реставрационных работах). В стандарте приведены также конструкции
соединений брусьев и бревен по длине. Требования
стандарта являются рекомендуемыми. Стандарт
может быть использован для целей сертификации. 2 Нормативные ссылки
ГОСТ
2292-88 Лесоматериалы круглые. Маркировка, сортировка, транспортирование,
методы измерения и приемка ГОСТ
6782.1-75 Пилопродукция из древесины хвойных пород. Величина усушки ГОСТ
6782.2-75 Пилопродукция из древесины лиственных пород. Величина усушки ГОСТ
9462-88 Лесоматериалы круглые лиственных пород. Технические условия ГОСТ
9463-88 Лесоматериалы круглые хвойных пород. Технические условия ГОСТ
11047-90 Детали и изделия деревянные для малоэтажных жилых и общественных
зданий. Технические условия ГОСТ
26433.0-85 Система обеспечения точности геометрических параметров в
строительстве. Правила выполнения измерений. Общие положения ГОСТ
26433.1-89 Система обеспечения точности геометрических параметров в
строительстве. Правила выполнения измерений. Элементы заводского изготовления ГОСТ
26433.2-94 Система обеспечения точности геометрических параметров в
строительстве. Правила выполнения измерений параметров зданий и сооружений 3 Классификация и
обозначения
3.1
Угловые соединения классифицируют по виду соединяемых стеновых элементов, а
также по видам и типам конструктивных решений. 3.2
По виду соединяемых стеновых элементов угловые соединения подразделяют на: соединения
круглых лесоматериалов (окоренных бревен) - К; соединения
оцилиндрованных (профилированных) бревен - Ц; соединения
двухкантных брусьев - Б2; соединения
трехкантных брусьев - Б3; соединения
четырехкантных брусьев - Б4. 3.3
По видам конструктивных решений угловые соединения подразделяют на: соединения
с остатком; соединения
без остатка; соединения
встык; Т-образные
соединения стен и простенков. 3.4
По типам конструкций угловые соединения подразделяют на предназначенные: для
бревенчатых стен с соединением с остатком: -
соединение в «чашку» - Ч; -
соединение в «обло» (с замочным пазом) - О; для
бревенчатых и брусчатых стен с соединением без остатка: - соединение
в «лапу» - Л; для
брусчатых стен с соединением «встык»: -
соединение угла на шпонках - ВШ; -
соединение угла с коренным шипом - ВК; для
брусчатых стен с соединением с остатком: -
соединение в «обло» (с замочным пазом) - О; для
Т-образных соединений стен и простенков: -
соединение в «обло» (с замочным пазом) - ТО; -
соединение в «чашку» - ТЧ; -
соединение симметричным трапециевидным шипом - ТСТШ; -
соединение прямоугольным трапециевидным шипом - ТПТШ; -
соединение прямым пазом - ТПП. 3.5
Примеры условного обозначения: К-Ч
24 ГОСТ 30974-2002 - угловое соединение круглых лесоматериалов в «чашку»,
толщина бревна - 24 см. Б4-О
18 ´ 14 ГОСТ
30974-2002 - угловое соединение четырехкантных брусьев в «обло» с размерами по
толщине (высоте) - 180 мм, по ширине - 140 мм. 4 Конструкции и
размеры
4.1
Конструкции и размеры угловых соединений устанавливают в проектной документации
на строительство, а также в конструкторской и технологической документации.

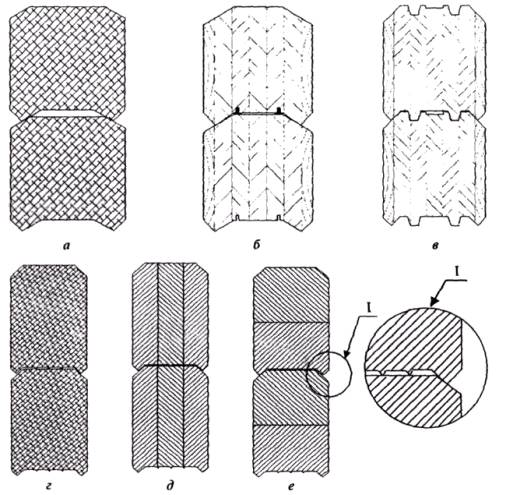

Примеры рекомендуемых типов и размеров угловых соединений приведены в таблице 1. 4.2

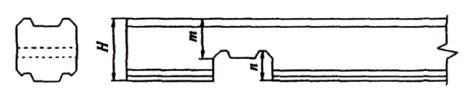

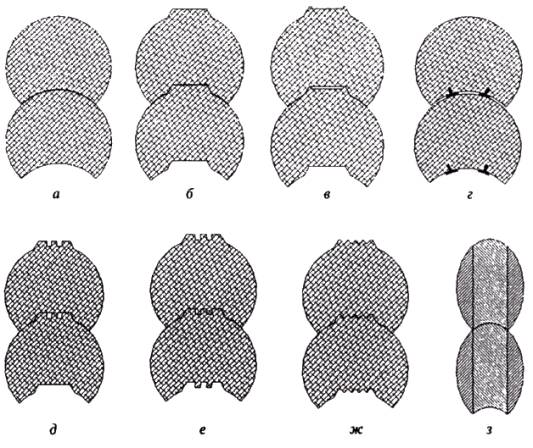

Примеры основных типовых профилей брусчатых и бревенчатых элементов приведены в
приложении А. Рекомендуемые
размеры по толщине (диаметру) бревен - от 14 см и выше. Рекомендуемые размеры
брусьев по толщине (высоте) и ширине - от 100 до 260 мм для стен и 80 - 220 мм
для простенков с градацией 10 мм. Венцовые
пазы брусьев и профилированных бревен могут иметь гребни, шпунты и канавки (в
том числе под уплотнительные прокладки), предназначенные для повышения
плотности и воздухонепроницаемости соединений. Брусья
должны иметь фаски или скругления с наружной стороны для отвода дождевой воды.
Размер фасок - 20 ´ 20 мм. Для
брусьев толщиной менее 180 мм размер фасок допускается принимать 15 ´ 15 мм. 4.3
При назначении размеров сечений брусьев следует учитывать припуски на величину
усушки, определяемые в соответствии с ГОСТ 6782.1,
ГОСТ
6782.2, и усадки, вызванной уплотнением материалов для заделки швов. 4.4
Размеры толщины бревен принимают по ГОСТ 9463,
ГОСТ 9462
с учетом требований ГОСТ
2292. Припуски на величину усушки бревен допускается принимать по размеру
их диаметров (за вычетом размера высоты чашечного паза) с учетом требований ГОСТ 6782.1,
ГОСТ
6782.2 4.5 Предельные отклонения
размеров сечений фрезерованных клееных брусьев не должны превышать по высоте........................................................................................... ±
1,0 мм, по ширине......................................................................................... ±
1,5 мм, другие размеры................................................................................. ±
1,0 мм. 4.6 Геометрические размеры элементов и
их соединений определяют с использованием методов, установленных в ГОСТ
26433.0 и ГОСТ
26433.1. 4.7 Угловые и Т-образные соединения брусьев с
коренным шипом и на шпонках укрепляют деревянными шкантами (нагелями)
диаметром: -
для элементов шириной до 140 мм - (20 - 25) мм, -
для элементов шириной равной и более 140 мм - 30 мм. Шкант
устанавливают в центр углового соединения. Отверстие под шкант должно быть
равным диаметру шканта. Предельные
отклонения диаметра шканта - (-0,5) мм. Предельные
отклонения диаметра отверстия - ± 0,5 мм. Шканты
изготавливают из древесины дуба, ясеня, лиственницы, сосны, березы. Влажность
древесины шкантов должна быть на 2 - 3 % ниже влажности древесины элементов
стен. 4.8
Отклонения от отвесной линии соединений по высоте стены не должны превышать
величин, рекомендованных ГОСТ
26433.2. При измерении отклонения от отвесной линии угловых соединений, а
также их угловых размеров следует пользоваться правилами измерений по ГОСТ
26433.2 и ГОСТ
26433.1. 4.9
В местах сопряжения элементов следует предусматривать зазоры для установки
изоляционных прокладок, компенсирующих изменения линейных размеров элементов
стен от их усадки и усушки. В качестве изоляционных прокладок следует применять
ленточные эластомерные и полимерные материалы, паклю, пенные
утеплители-герметики, а также силиконовые (и аналогичные им) герметики по
стандартам и техническим условиям, утвержденным в установленном порядке. 4.10
Нормы ограничения пороков, порода и влажность древесины, требования к защитной
обработке и клеевым соединениям, а также другие характеристики элементов стен
должны отвечать требованиям ГОСТ
11047, конструкторской документации и условиям договора на поставку. 4.11

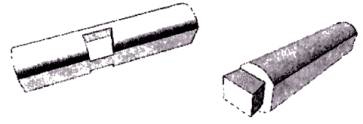

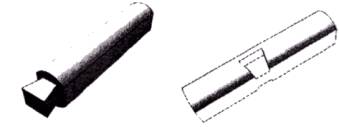

Примеры соединений брусчатых и бревенчатых элементов по длине приведены в
приложении Б. Соединения по длине
могут быть усилены металлическими шиповыми пластинами, пластинами на гвоздях и
др. В Т-образных соединениях брусчатых и бревенчатых элементов допускается
производить их соединение по длине в месте замка. Соединение, как правило,
должно быть невидимым. Сухие бревна и брусья допускается соединять по длине при
помощи зубчатого клеевого соединения, размеры которого приводят в
конструкторской документации. 4.12
Элементы стен и простенков могут быть соединены по высоте при помощи винтовых
тяг (компенсаторов). При этом конструкции тяг и размеры отверстий должны быть

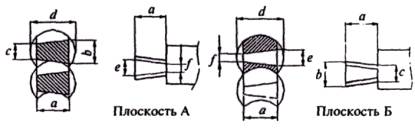

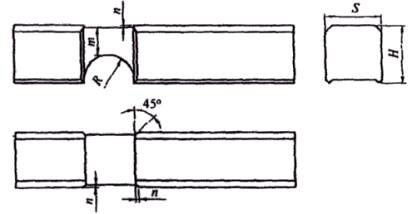

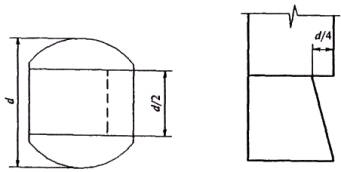

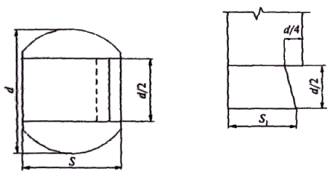

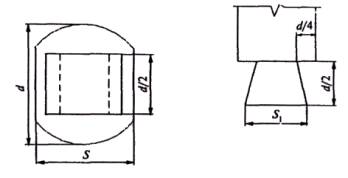

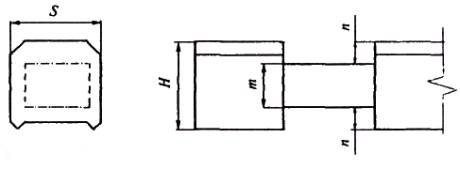

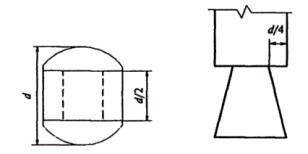

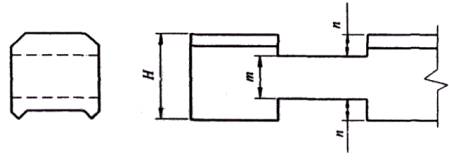

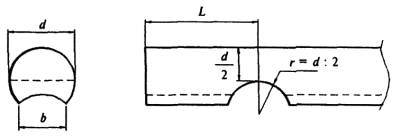

указаны в проектной и конструкторской документации. Таблица 1 - Рекомендуемые типы и размеры угловых соединений
ПРИЛОЖЕНИЕ А
|

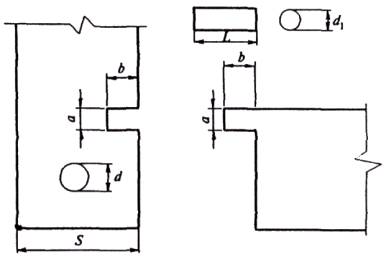

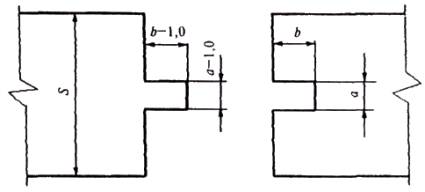

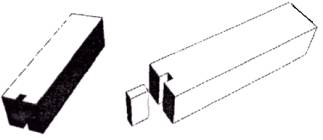

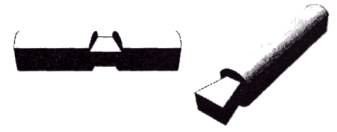

Тип продольного соединения с
коренным шипом |
|
Общий вид соединения |
|
Элементы соединения |
|
Соотношение размеров соединения |
а = 0,25S, b = 1,2a |

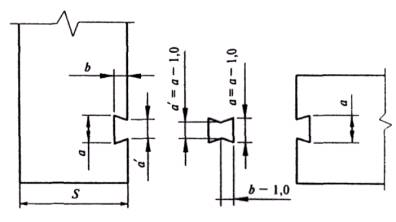

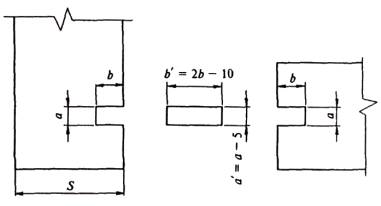

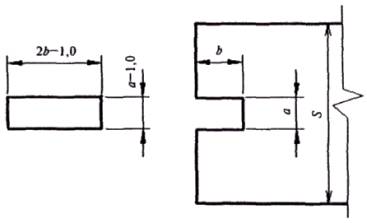

Тип продольного соединения на
шпонках |
|
Общий вид соединения |
|
Элементы соединения |
|
Соотношение размеров соединения |
а = 0,25S; b = 1,2а |

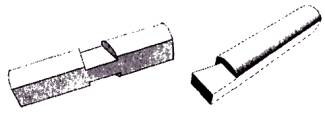

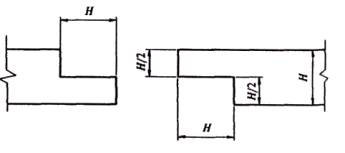

Тип
продольного соединения «в полдерева» |
|
Общий вид соединения |
|
Элементы соединения |
|
Соотношение размеров соединения |
|
Тип
продольного соединения «на косой замок» |
|
Общий вид соединения |
|
Элементы соединения |
|
Соотношение размеров соединения |
|
Настоящий стандарт разработан рабочей группой специалистов
в составе:
Г.Д. Кирюхин, ООО «ЛЕСКОНТ» (руководитель);
Н.В. Шведов, Госстрой России;
В.В. Кислый, МП «Дом»;
М.В. Лившиц, «Global Edge»;
М.Ю. Анкирский, «Global Edge»;
А. Раутайнен, «VTT building and transport»;
М.Ю. Опочинский, ЗСК «ИНКОН»;
С.Г. Каратаев, ЗСК «ИНКОН»;
А.В. Ткаченко, ООО «Эколеспром»;
Д.Н. Шведов, Центр по сертификации оконной и дверной
техники;
И.Н. Медведев, НИУПЦ «Межрегиональный институт окна»
Ключевые слова: угловые
соединения, брусья, бревна, малоэтажные здания
|
|
