МОДН 2-2001 МЕЖГОСУДАРСТВЕННЫЕ ОТРАСЛЕВЫЕ ПРОЕКТИРОВАНИЕ НЕЖЕСТКИХ МЕЖПРАВИТЕЛЬСТВЕННЫЙ СОВЕТ ДОРОЖНИКОВ Москва 2002 1. Разработаны ФГУП «Союздорнии» с участием
Санкт-Петербургского филиала ФГУП «Союздорнии», Омского филиала ФГУП
«Союздорнии», МАДИ (ТУ), ГП «Росдорнии». Внесены Государственной службой
дорожного хозяйства (Росавтодор) Министерства транспорта Российской Федерации. 2. Приняты Межправительственным советом
дорожников на XV заседании 15 декабря 2000 г., г. Саратов. 3. Взамен «Инструкции
по проектированию дорожных одежд нежесткого типа» ВСН 46-83
Минтрансстроя СССР.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Настоящие нормы содержат указания по конструированию и
расчету нежестких одежд автомобильных дорог общей сети. Ими следует пользоваться · при проектировании одежд на вновь
сооружаемых дорогах, на новых участках реконструируемых дорог; · разработке каталогов и альбомов
типовых решений по конструкциям дорожных одежд на дорогах общей сети. 1.2. К нежестким дорожным одеждам относят одежды со слоями,
устроенными из асфальтобетонов разного вида (дегтебетонов), из материалов и
грунтов, укрепленных битумом, цементом, известью, комплексными и другими
вяжущими, а также из слабосвязных зернистых материалов (щебня, шлака, гравия и
др.). 1.3. Различают следующие элементы дорожной одежды: покрытие - верхняя часть дорожной одежды, состоящая из одного или
нескольких единообразных по материалу слоев, воспринимающая усилия от колес
транспортных средств и подвергающаяся непосредственному воздействию атмосферных
факторов. По поверхности покрытия могут быть устроены слои поверхностных
обработок различного назначения (для повышения шероховатости, защитные слои и
т.п.);
основание - часть конструкции дорожной одежды, расположенная под покрытием и
обеспечивающая совместно с покрытием перераспределение напряжений в конструкции
и снижение их величины в грунте рабочего слоя земляного полотна (подстилающем
грунте), а также морозоустойчивость и осушение конструкции. Следует различать несущую часть основания (несущее
основание) и его дополнительные слои. Несущая часть основания должна обеспечивать прочность дорожной
одежды и быть морозоустойчивой. Дополнительные слои основания - это слои между несущим основанием
и подстилающим грунтом, предусматриваемые при неблагоприятных
погодно-климатических и грунтово-гидрологических условиях. Эти слои совместно с
покрытием и основанием должны обеспечивать необходимые морозоустойчивость и
дренирование конструкции и позволять снижать толщину вышележащих слоев из
дорогостоящих материалов. В зависимости от функции дополнительный слой называют
морозозащитным, теплоизолирующим, дренирующим. К ним относят также гидро- и
пароизолирующие, капилляропрерывающие, противозаиливающие и др. Дополнительные
слои устраивают из песка и других местных материалов в естественном состоянии
или укрепленных органическими, минеральными или комплексными вяжущими; из
местных грунтов, обработанных вяжущими, из укрепленных смесей с добавками
пористых заполнителей и т.д., а также из специальных материалов (геотекстильный
материал, пенопласт, полимерная пленка и т.п.). При наличии дополнительных слоев в проекте необходимо учитывать
технологические проблемы, связанные с движением по ним построечного транспорта. Классификация дорожных одежд и покрытий приведена в табл. 1.1. Рабочий слой земляного
полотна (подстилающий грунт) - верхняя часть
полотна от низа дорожной одежды до 2/3 глубины промерзания, но не менее 1,5 м
от поверхности покрытия. 1.4. Дорожные одежды капитального и облегченного типов с
усовершенствованным покрытием проектируют с таким расчетом, чтобы за
межремонтный срок не возникло разрушений и недопустимых (с точки зрения
предусмотренных действующими нормами требований к ровности покрытия) остаточных
деформаций, а воздействие природных факторов не приводило к недопустимым
изменениям в ее элементах. Таблица 1.1
Дорожные одежды облегченного типа с усовершенствованным покрытием
рассчитывают на менее продолжительный межремонтный срок службы, чем
капитальных. Поэтому для их устройства можно применять менее долговечные и
дорогостоящие материалы и облегчать конструкцию. При проектировании дорожных одежд переходного типа,
выравнивание которых не сопряжено со значительными затратами (щебеночные,
гравийные и подобные им покрытия), допускается накопление более значительных
остаточных деформаций под действием движения. Во всех случаях для оценки напряженного состояния конструкции используют решения теории упругости. 1.5. В районах с влажным и холодным климатом на участках с
неблагоприятными грунтово-гидрологическими условиями должны быть предусмотрены
мероприятия по осушению и обеспечению морозоустойчивости дорожной одежды и
земляного полотна. 1.6. Запроектированная дорожная одежда должна быть не только
прочной и надежной в эксплуатации, но экономичной и возможно менее
материалоемкой, особенно по расходу дефицитных материалов и энергии, а также
соответствовать экологическим требованиям. Экономичность конструкции определяют
путем сопоставления вариантов, оценивая сравнительную экономическую
эффективность капиталовложений по действующим нормативным документам. Выбор
конструкции дорожной одежды и тип покрытия обосновывают технико-экономическим
анализом вариантов. 1.7. При проектировании дорожных одежд для конкретных объектов и
разработке типовых (унифицированных) решений по конструкциям дорожной одежды
следует учитывать, наряду с положениями настоящих Норм, данные регионального
научно-практического опыта (в том числе в части применения местных материалов,
уточнения расчетных значений характеристик и т.д.), отраженного в действующих
региональных технических условиях, нормах, правилах производства работ и других
технических документах, утвержденных в установленном порядке. При разработке региональных типовых конструкций дорожной одежды
следует также учитывать специализацию дорожно-строительных организаций,
обеспеченность региона дорожно-строительными материалами; предусматривать
максимальную механизацию и индустриализацию дорожно-строительных процессов. 1.8. Расчетный (проектный) срок службы проектируемой дорожной
одежды и требуемый уровень проектной надежности необходимо назначать на основе
норм, принимаемых административными органами по согласованию с региональными
дорожными организациями. 1.9. Настоящие Нормы не распространяются на проектирование
дорожных одежд в зоне вечной мерзлоты. 2. КОНСТРУИРОВАНИЕ
ДОРОЖНОЙ ОДЕЖДЫ
Задачи и принципы
конструирования
2.1. Проектирование дорожной одежды представляет собой единый
процесс конструирования и расчета дорожной конструкции (системы «дорожная
одежда - рабочий слой земляного полотна») на прочность, морозоустойчивость и
осушение на основе технико-экономического обоснования с целью выбрать наиболее
экономичный в данных условиях вариант. 2.2. Процесс конструирования включает: · выбор вида покрытия; · назначение числа конструктивных слоев и выбор материала для их
устройства, размещение слоев в конструкции и назначение их ориентировочной
толщины; · предварительную оценку
необходимости дополнительных морозозащитных мероприятий с учетом
дорожно-климатической зоны, типа грунта рабочего слоя земляного полотна и схемы
его увлажнения на различных участках; · предварительную оценку
необходимости назначения мер по осушению конструкции, повышению ее
трещиностойкости; · оценку целесообразности укрепления
или улучшения верхней части рабочего слоя земляного полотна; · предварительный отбор
конкурентоспособных вариантов с учетом местных природных и проектных условий
работы. 2.3. При конструировании дорожной одежды необходимо руководствоваться
следующими принципами: а) тип дорожной одежды, ее конструкция, вид покрытия должны
удовлетворять транспортно-эксплуатационным требованиям, предъявляемым к
автомобильной дороге соответствующей категории, и ожидаемым составу и
интенсивности движения с учетом их изменения в течение заданных межремонтных
сроков и предполагаемых условий ремонта и содержания; б) конструкция одежды может быть типовой или разрабатываться
индивидуально для каждого участка или ряда участков дороги, характеризующихся
сходными природными условиями (грунт рабочего слоя земляного полотна, условия
его увлажнения, климат, обеспеченность местными материалами и др.) и расчетными
нагрузками. При выборе конструкции для данных условий предпочтение следует
отдавать проверенной на практике типовой конструкции; в) в районах, необеспеченных стандартными каменными материалами,
допускается применять местные каменные материалы, побочные продукты
промышленности и грунты, свойства которых могут быть улучшены обработкой их
вяжущими (цемент, битум, известь, активные золы уноса и др.). Одновременно надо
стремиться к созданию наименее материалоемкой конструкции; г) конструкция должна быть технологичной и обеспечивать
возможность максимальной механизации и индустриализации дорожно-строительных
процессов. Для достижения этой цели число слоев и видов материалов в
конструкции должно быть минимальным; д) необходимо учитывать реальные условия проведения строительных
работ (летняя или зимняя технология и др.). 2.4. При назначении типа покрытия для разных вариантов
конструкций дорожных одежд следует руководствоваться положениями действующих
ГОСТов на дорожно-строительные материалы и изделия, а также нормами
проектирования автомобильных дорог. 2.5. При выборе материала для устройства слоев дорожной одежды
необходимо учитывать следующие положения. Покрытие и верхние слои основания должны соответствовать проектным
воздействующим нагрузкам и быть водо-, морозо- и термоустойчивым. Материал для верхнего слоя асфальтобетонного покрытия должен
соответствовать действующим ГОСТ «Смеси асфальтобетонные дорожные, аэродромные
и асфальтобетон. Технические условия» и СНиП «Автомобильные дороги». В районах с количеством осадков 500 мм/год следует применять
высокоплотный либо плотный асфальтобетон с показателем пористости (водонасыщения),
соответствующим нижнему допустимому пределу. В районах с сухим климатом
(среднегодовое количество осадков менее 400 мм/год) используют плотный
асфальтобетон с показателем пористости (водонасыщения), соответствующим
верхнему допустимому пределу. При перспективной интенсивности движения до 3000 авт/сут и при
стадийном строительстве допускается устройство покрытия из пористого
асфальтобетона с поверхностной обработкой или из высокопористого с двойной
поверхностной обработкой. Конструкция дорожной одежды в местах остановок общественного
транспорта, на регулируемых пересечениях и в других местах, где происходит
частое изменение скорости или движение на пониженных скоростях, должна
обеспечить повышенную сдвигоустойчивость при высоких летних температурах. Для
обеспечения этого требования в покрытии предусматривают укладку
асфальтобетонных смесей типов А и Б, высокоплотных смесей, а в основании -
крупнозернистых асфальтобетонных смесей либо каменных материалов, укрепленных
цементом. Основные задачи при конструировании пакета асфальтобетонных слоев
- оптимизировать толщину верхнего слоя из плотного или высокоплотного
асфальтобетона и сократить количество слоев. При стадийном строительстве или возможном перспективном повышении
капитальности дорожной одежды допускается применение холодного асфальтобетона
после технико-экономического обоснования. При выборе материала для несущего слоя основания надо учитывать
капитальность (тип) дорожной одежды, вид покрытия, а также деформационные и
теплофизические свойства материалов и грунтов, укрепленных органическими и
неорганическими вяжущими. Асфальтобетонную часть несущего основания следует предусматривать,
как правило, однослойной. Двухслойное асфальтобетонное основание допустимо
применять лишь при использовании в его нижнем слое асфальтобетона пониженной
сдвигоустойчивости (высокопористый, песчаный). В этом случае общая толщина
асфальтобетонных слоев повышенной сдвигоустойчивости (покрытие с основанием из крупнозернистого
асфальтобетона) должна быть не менее 12 см. При устройстве основания из минеральных материалов следует
ориентироваться на имеющийся в регионе опыт строительства и эксплуатации дорог.
Материалы должны удовлетворять требованиям действующих СНиПов или местным
технологическим условиям, утвержденным в установленном порядке. В районах, недостаточно обеспеченных стандартными каменными
материалами, целесообразно широко применять местные каменные материалы (в том
числе малопрочные и некондиционные) и грунты, укрепленные неорганическим
вяжущим (цемент, известь, активные
золы уноса и др.). Основание из зернистых материалов должно быть, как правило,
двухслойным: несущий слой из жестких и сдвигоустойчивых материалов (щебень,
гравий, щебеночно- или гравийно-песчаные смеси, материалы и грунты, укрепленные
неорганическим вяжущим) и дополнительный слой, выполняющий морозозащитные и
дренирующие функции. 2.6. Если в дополнительном слое
основания применяют однородный песок со степенью неоднородности (по ГОСТ
25100) менее 3, то поверх него
предусматривают укладку защитного (технологического) слоя из щебеночно-
(гравийно-) песчаных смесей, отсевов дробления изверженных пород, гравелистых
или крупных песков оптимального состава, а также из цементопеска. При степени
неоднородности песка 2 - 3 толщина защитного слоя принимается равной 10 см, при
степени неоднородности менее 2 устраивают защитный слой толщиной 15 - 20 см. В расчетах дорожной одежды на прочность толщину защитного слоя
включают в толщину дополнительного слоя основания. При устройстве защитного
слоя можно применять геотекстильные материалы. 2.7. В случае использования в основании местных малопрочных
каменных материалов (щебень с маркой по прочности не ниже 200, гравий и щебень
из гравия по дробимости не ниже Др 24, песчано-гравийные смеси; гравелистые
пески и другие сдвигоустойчивые материалы с модулем упругости ниже 250 МПа)
предусматривают несущий слой основания из прочного щебня либо из укрепленных
неорганическими вяжущими материалов минимальной толщины по СНиП. При этом
толщину нижнего слоя основания из малопрочного материала обосновывают расчетом. 2.8. Неукрепленные зернистые материалы не допускается укладывать
между слоями из материалов или грунтов, обработанных вяжущими. Дополнительные слои основания совместно с верхними слоями и
покрытием должны обеспечивать конструкции необходимые прочность,
морозоустойчивость, а также дренирующую способность. Нижние слои основания,
особенно из зернистых материалов, должны сопротивляться сдвиговым напряжениям. На магистральных дорогах с тяжелым и скоростным движением
основания следует устраивать преимущественно из укрепленных материалов. 2.9. Толщину слоев из материалов, содержащих органическое вяжущее
и укладываемых на верхний слой основания из материалов, укрепленных цементом,
для ограничения появления «отраженных» трещин на покрытии нужно принимать, как
правило, не менее толщины слоев, укрепленных цементом. При этом минимальная
толщина слоев с органическими вяжущими должна соответствовать данным табл. 2.1. В случае применения материалов, укрепленных комплексными и
медленно твердеющими гидравлическими вяжущими, толщина слоя может быть снижена
на 20 %, а в условиях IV - V
дорожно-климатических зон - на 30 %. Таблица 2.1
Для повышения трещиностойкости покрытия можно предусмотреть
трещинопрерывающие прослойки из геосеток и геотекстильного материала,
использование модифицированных вяжущих в материале покрытия и другие
специальные решения. 2.10. Толщину отдельного слоя предварительно назначают в диапазоне
от конструктивной минимальной толщины, регламентируемой действующими СНиПами,
до практически принятых значений (например, в типовых проектах) для данного
региона. Окончательно толщину дорожной одежды и отдельных слоев
устанавливают расчетом на прочность, морозоустойчивость и осушение в
соответствии с разделами 3, 4 и 5
настоящих Норм. В конструкции дорожной одежды должно быть как можно меньше слоев
из разных материалов (2 - 4 без учета дополнительных слоев). 2.11. Для существенного уменьшения притока поверхностных вод в
основание и снижения расчетной влажности грунта земляного полотна необходимо
предусматривать следующие мероприятия: · укрепление обочин, · обеспечение необходимых поперечного
уклона и водонепроницаемости, · устройство бордюров и лотков, · выдерживание безопасного расстояния
от бровки земляного полотна до уреза длительно застаивающейся поверхностной
воды, · повышенное уплотнение (до Ку
= 1,03 ¸ 1,05) верхней части рабочего слоя в III - V
дорожно-климатических зонах и др. (см. прил. 2). 2.12. На участках с неблагоприятными погодно-климатическими и
грунтово-гидрологическими условиями для ограничения миграции влаги из нижних
слоев земляного полотна в верхние следует предусматривать мероприятия по
искусственному регулированию водно-теплового режима, проектируемые в
соответствии с действующими нормами и специальными документами в их развитие. 2.13. Для обеспечения возможности назначать однотипную конструкцию
дорожной одежды на участках большой длины следует предусматривать укрепление
верхней части земляного полотна на различную глубину. 2.14. В целях обеспечения благоприятных условий работы
прикромочных частей дорожной одежды основание устраивают на 0,6 м шире проезжей
части и укрепительной полосы, а дополнительный нижний слой из песка или другого
зернистого материала - на 1 м шире основания или на всю ширину земляного
полотна. Кроме того, на дорожных одеждах капитального типа предусматривается
установка бортовых камней, плит или устройство монолитного бортика. Укрепление обочин дорог проектируют в соответствии с указаниями
СНиП «Автомобильные дороги. Нормы проектирования» и рекомендациями специальных
документов. Конструирование
покрытий и оснований дорожных одежд капитального типа
2.15. Вид, марку и тип асфальтобетона для покрытия назначают в
соответствии с положениями действующих СНиП «Автомобильные дороги» и ГОСТ
«Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон». 2.16. Несущий слой основания дорожных одежд капитального типа
следует устраивать из прочных материалов (щебеночно-гравийно-песчаных смесей,
обработанных вяжущими; фракционированного щебня, обработанного вязким битумом
по способу пропитки или уложенного по принципу расклинки мелким щебнем или
гранулированным активным шлаком, укрепленного по методу пропитки
цементно-песчаной смесью, и т.п.). Для устройства нижней части несущего основания в зависимости от
расчетных условий движения могут применяться монолитные (укрепленные грунты и
каменные материалы), а также зернистые материалы, отвечающие требованиям
действующих СНиП и ГОСТ. В конструкциях дорожных одежд для дорог с тяжелым и интенсивным
движением на контакте слоев из крупнозернистых или гравийных материалов с
песчаными слоями основания или с грунтом земляного полотна следует
предусматривать устройство разделяющих прослоек из геотекстильных материалов с
целью предотвратить взаимопроникновение материалов смежных слоев и снижение
долговечности конструкции. Конструирование
покрытий и оснований дорожных одежд облегченного и переходного типов
2.17. Дорожные одежды облегченного типа с усовершенствованными
покрытиями (асфальтобетонные, дегтебетонные, из черного щебня, из щебня,
обработанного вяжущими по способу пропитки, из крупнообломочных материалов, из
песчаных или супесчаных грунтов, обработанных в установке битумной эмульсией
совместно с цементом) целесообразно применять на дорогах III, IV категорий, а также II при стадийном строительстве. 2.18. Предварительно толщину покрытия из асфальтобетона дорожных
одежд облегченного типа следует назначать равной 4 - 6 см, а при использовании
других материалов (см п. 2.17) - 6
- 8 см. Окончательно толщину покрытия устанавливают расчетом. 2.19. Несущие основания для облегченных дорожных одежд с
усовершенствованным покрытием устраивают из монолитных или зернистых
материалов. При этом на дорогах III и IV категорий
целесообразны основания из гравийно-песчаных смесей, обработанных эмульсией,
дегтями и другими органическими вяжущими; различных материалов и грунтов и
побочных продуктов промышленности, обработанных неорганическими или
комплексными вяжущими; щебеночных и щебеночно-гравийных смесей. 2.20. Дорожные одежды с покрытиями переходного типа (щебеночные и
гравийные из прочных пород, из малопрочных каменных материалов и грунтов,
укрепленных органическими, неорганическими или комплексными вяжущими, мостовые
из булыжного и колотого камня) можно
предусматривать на дорогах IV и V
категорий, а также III при стадийном строительстве. При проектировании дорожных одежд с покрытием переходного типа
надо стремиться к тому, чтобы она состояла из 1 - 2 слоев. Для покрытий, устраиваемых по способу заклинки, применяют
фракционированный щебень естественных горных пород, щебень из горнорудных
отходов и малоактивных металлургических шлаков, отвечающие действующим ГОСТам
на щебень из естественного камня для строительных работ и щебень шлаковый
доменный и сталеплавильный для дорожного строительства. 2.21. При конструировании дорожных одежд переходного типа как
первоочередной конструкции на первой стадии необходимо использовать материалы,
которые отвечают требованиям, предъявляемым к материалам для устройства слоев
основания под усовершенствованные покрытия. Для сокращения первоначальных
затрат при соответствующем технико-экономическом обосновании допускается
устраивать упрощенные конструкции, движение по которым в неблагоприятный период
года должно быть ограничено по нагрузке на ось транспортных средств, по
скорости и интенсивности. Конструирование
дополнительных слоев основания
2.22. Морозозащитные слои устраивают из стабильных зернистых
материалов: песка, песчано-гравийной смеси, гравия, щебня, шлаков и др., из
грунтов, укрепленных вяжущими, или гидрофобизированных грунтов, а также из
других непучинистых материалов. Показателем их пригодности по морозостойкости
является степень пучинистости, определяемая в лабораторных условиях согласно
действующему ГОСТ. Допускается принимать значения степени пучинистости по табл.
4.1 и 4.2 настоящих Норм. 2.23. Морозозащитный слой из зернистых материалов с коэффициентом
фильтрации не менее 1 - 2 м/сут может выполнять функцию и дренирующего слоя,
что требуется подтвердить соответствующим расчетом. В этом случае его
устраивают на всю ширину земляного полотна с выходом на откосы насыпи или с
укладкой трубчатых дрен или других водоотводящих устройств. Толщина морозозащитного слоя устанавливается расчетом в
соответствии с разд. 4 настоящих
Норм, а его ширина должна превышать ширину вышележащего слоя не менее, чем на
0,5 м с каждой стороны. 2.24. В местах примыкания конструктивных слоев необходимо
предусматривать переходную зону, в пределах которой конструкция дорожной одежды
должна изменяться таким образом, чтобы на концах этой зоны пучение грунтов
соответствовало бы зимнему поднятию на сопрягаемых участках. Длину переходной
зоны назначают таким образом, чтобы интенсивность изменения пучения грунта не
превышала 0,2 см/м при устройстве асфальтобетонного покрытия. 2.25. На пучиноопасных участках, где технически невозможны или
экономически нецелесообразны традиционные мероприятия по обеспечению
морозоустойчивости, следует предусматривать теплоизолирующие слои из
специальных материалов для частичного или полного предотвращения промерзания
земляного полотна. Для их устройства в особо неблагоприятных
грунтово-гидрологических условиях («мокрые» выемки, земляное полотно в нулевых
отметках, низкие насыпи, где глубина промерзания превышает расстояние от
поверхности покрытия до уровня грунтовых вод или длительно застаивающихся
поверхностных вод) следует рассматривать возможность применения пенопластов.
Выбор необходимой марки пенопласта следует производить в соответствии с разд. 4 настоящих Норм. В качестве теплоизоляционного материала можно использовать также
легкие бетоны, композиции из укрепленных вяжущими местных материалов (грунтов)
или отходов промышленности и пористых заполнителей (керамзит, перлит,
аглопорит, гранулы полистирола, измельченные отходы пенопласта) и др. Расстояние от поверхности покрытия до теплоизолирующего слоя из
пенопласта должно быть не менее 0,5 м (для исключения гололеда), а его ширина
должна превышать ширину проезжей части на 0,5 - 1,5 м с каждой стороны в
зависимости от глубины промерзания земляного полотна, а при расчете на
недопущение промерзания грунтов под дорожной одеждой - на 1,0 - 2,0 м. Толщина
первого над плитами пенопласта слоя песка должна быть не менее 0,2 м в
уплотненном состоянии. Толщину и расположение теплоизолирующего слоя в конструкции
определяют теплотехническим расчетом. Деформационные и прочностные
характеристики материала слоя, а также толщину последнего следует учитывать при
расчете дорожной конструкции на прочность. Минимальную глубину расположения теплоизоляционного материала от
поверхности покрытия уточняют по данным регионального опыта эксплуатации
конструкций с теплоизолирующими слоями. Оптимальную конструкцию и тип теплоизоляционных материалов следует
выбирать на основании технико-экономического сравнения вариантов, равноценных
по морозоустойчивости. 2.26. Дренирующие слои при 3-ей схеме увлажнения рабочего слоя
земляного полотна устраивают на всех участках; при 1 и 2-й схемах - в районах с
большим количеством осадков (II - III
дорожно-климатические зоны), а также если в основании проезжей части возможно
скопление воды, проникающей с поверхности (затяжные продольные уклоны, наличие
сравнительно легко водопроницаемых грунтов на обочинах, вогнутые переломы
продольного профиля, прилегающие к проезжей части зеленые насаждения и газоны и
др.). Дренирующие слои следует устраивать из песка, гравийных
материалов, отсортированного шлака и других фильтрующих материалов. В конструкциях,
где дренирующий слой расположен выше глубины промерзания, материалы должны
обладать морозостойкостью и достаточной прочностью. Требуемый коэффициент
фильтрации материала дренирующего слоя определяют расчетом, учитывая
геометрические параметры проезжей части и другие условия, но он должен
составлять не менее 1 и 2 м/сут соответственно на участках в насыпи и выемке. При выборе материала для дренирующего слоя учитывают прочностные
свойства, влияющие на прочность дорожной одежды. В большинстве случаев, особенно на пучиноопасных участках,
рационально устройство верхней части земляного полотна из дренирующего
материала без водоотвода. Если объем воды составляет больше 0,007 м/сут на 1 м2
проезжей части, а также в выемках и в местах с нулевыми отметками, то
рассматривают вариант устройства продольных трубчатых дрен (из различных
материалов, а также плоских геосинтетических дрен и др.) у краев проезжей части
с поперечными выпусками, а также продольного дренажа из крупнопористого
материала. Дренажную конструкцию следует выбирать на основании
технико-экономического сравнения вариантов. 2.27. На участках с затяжными уклонами (продольный уклон больше
поперечного) для перехвата и отвода воды, перемещающейся в дренирующем слое
вдоль дороги, предусматривают устройство мелких прорезей в грунтовом основании
с укладкой в них перфорированных труб, трубчатых фильтров или щебня с
противозаливающей изоляцией. 2.28. С целью снизить накопление влаги в верхней части земляного
полотна можно предусмотреть водонепроницаемые прослойки (из различных
материалов) на всю ширину земляного полотна. При ширине земляного полотна более
15 м и наличии водонепроницаемого покрытия допускается устройство замкнутых
прослоек («обойм») на ширину проезжей части. Глубина заложения прослойки от поверхности
покрытия во II дорожно-климатической зоне должна быть более 90 см, в III - 80 см,
в IV - 70 см и в V зоне - 65 см. 2.29. Капилляропрерывающие прослойки толщиной 10 - 15 см из
крупнозернистого песка или гравия устраивают на всю ширину земляного полотна.
Для предохранения от быстрого загрязнения под прослойкой и над ней необходимо
предусматривать прослойки фильтры. 2.30. В южных районах существенное уменьшение объема мигрирующей
(преимущественно парообразной) влаги можно достичь с помощью слоев пароизоляции
из полимерных рулонных материалов, грунта, обработанного органическим вяжущим
веществом, или слоев из тщательно уплотненного грунта в «обойме». 2.31. Если крупнообломочный материал (типа щебня, гравия, шлака)
укладывается непосредственно на грунт земляного полотна, то предусматривают
прослойку, препятствующую взаимопрониканию материалов смежных слоев, из мелкого
щебня, высевок (0 - 10 мм), гравийно-песчаных смесей, крупных и средней
крупности песков, непылеватых шлаков, непучинистых золошлаков, синтетических
текстильных материалов и др. Толщина защитной прослойки из грунта, укрепленного
вяжущими, 5 - 8 см; из зернистого материала - от 5 до 20 см в зависимости от
степени увлажнения грунта земляного полотна. Прослойку из геотекстильных
материалов следует предусматривать также при укладке крупнопористых материалов
на песчаный слой на дорогах I - III
категорий. Особенности
конструирования дорожных одежд со слоями из малопрочных материалов и побочных
продуктов промышленности
2.32. Возможность применения в дорожных одеждах слабых
известняков, опоки, гравийных материалов, дресвы, ракушечника искусственных
каменных материалов и др. без обработки вяжущими определяется соответствием их
свойств требованиям действующего ГОСТ. На участках с неблагоприятными грунтово-гидрологическими
условиями не допускается использование в основании (даже нижних слоев)
необработанных материалов, не отвечающих по зерновому составу требованиям
действующего ГОСТ, а также материалы с числом пластичности частиц мельче 0,16
мм выше 7. 2.33. Дорожные одежды с покрытием из обработанных или
необработанных малопрочных материалов на песчаном, гравийном и щебеночном
основаниях или на основаниях из укрепленного грунта допускаются в IV и V
дорожно-климатических зонах при интенсивности движения не более 100 авт/сут с
нагрузкой на ось не более 70 кН. При большей интенсивности движения всегда
следует предусматривать обработку малопрочных материалов органическими и
неорганическими вяжущими. Для устройства оснований под усовершенствованные покрытия или покрытий
на автомобильных дорогах IV - V категорий
можно использовать щебеночно-гравийно-песчаные смеси на основе слабого
известнякового щебня, ракушечника, речных песчаников и др., а также гравийные
материалы, укрепленные неорганическим вяжущим. 2.34. Шлаковый щебень из высокоактивных и активных шлаков можно
применять для устройства покрытий на автомобильных дорогах IV - V категорий
и оснований (из улучшенных и неулучшенных шлаков) на дорогах II - IV
категорий. Щебень неустойчивой структуры из активных шлаков можно использовать
только в основаниях, а щебень из малоактивных шлаков неустойчивой структуры -
после приобретения ими устойчивой структуры. Для повышения монолитности и прочности слоев из кислых
малоактивных шлаков с модулем основности ниже 1 следует предусматривать добавку
к шлаковому щебню мелких частиц из активных шлаков и 2 - 3 % гашеной извести
или 20 - 25 % (массы щебня) молотого гранулированного шлака. Для устройства
слоев дорожных одежд с улучшенными прочностными и деформационными качествами применяется
шлаковый щебень обработанный органическими и минеральными вяжущими. Кислые металлургические шлаки целесообразно обрабатывать
каменноугольными дегтями (с учетом требований ГОСТ на дегти), которые обладают
более высокими адгезионными свойствами по сравнению с нефтяными, а также
битумной эмульсией с известью, активной золой уноса и т.д. Повышение прочности
и стабильности рабочего слоя земляного полотна
2.35. Для повышения прочности и стабильности рабочего слоя
земляного полотна необходимо применять непучинистые, малопучинистые и
слабонабухающие грунты; защиту грунта от увлажнения поверхностными и подземными
водами и т.п. В III - V дорожно-климатических зонах на участках с 1-й схемой увлажнения
допускается уплотнение верхней части рабочего слоя (толщиной 30 - 50 см) до
коэффициента уплотнения 1,0 - 1,05. Слой грунта повышенной плотности следует
рассматривать как самостоятельный конструктивный слой, расчетные деформационные
и прочностные характеристики грунта которых назначают на основе специальных испытаний. При устройстве слоя повышенной плотности из связного
(набухающего) грунта предусматривают меры по защите его от увлажнения. 2.36. При расчетной относительной влажности грунта более 0,7 в
числе возможных мероприятий по повышению стабильности рабочего слоя следует
рассматривать укрепление его верхней части небольшим количеством вяжущих
(например, 3 - 4 % цемента, 10 - 15 % зол уноса или гранулированными шлаками,
известью и т.п.). Учет региональных
особенностей
2.37. При проектировании дорожных одежд в различных, регионах,
наряду с учетом общих нормативных положений и настоящих Норм, следует
руководствоваться указаниями специальных региональных нормативно-технических
документов, утвержденных в установленном порядке. При отсутствии таких
документов следует руководствоваться положениями настоящих Норм. 2.38. Расчетные температуры, деформационные и прочностные
характеристики грунтов и дорожно-строительных материалов при отсутствии
региональных норм следует назначать в соответствии с рекомендациями приложений 2 и 3 (справочных). 2.39. В районах распространения вечномерзлых грунтов дорожную
одежду конструируют с учетом принципов регулирования мерзлотного состояния на
основе теплотехнических расчетов, выполняемых по специальным
нормативно-техническим документам. При проектировании дорог в районах орошаемых земель необходимо
учитывать неблагоприятное влияние на работу дорожной конструкции повышенного
уровня подземных вод во время поливов сельскохозяйственных угодий, местного
повышения подземных вод вблизи сооружений оросительной сети, затопления
резервов и водоотводных кюветов. При конструировании дорожных одежд в песчаных пустынях следует
предусматривать укрепление поверхности песка под дорожной одеждой: в виде слоя
из связного грунта толщиной 15 см или из оптимальной смеси песка и суглинка,
или из песка, обработанного битумной эмульсией, с использованием геотекстильных
материалов и т.п. Защитные слои из укрепленных или неукрепленных материалов на
земляном полотне из барханных песков следует рассматривать как конструктивные
элементы дорожной одежды. Принципы назначения
конструкций дорожных одежд при проектировании реконструкции существующих дорог
2.40. На участках реконструируемых дорог, где устраивают новую
дорожную одежду, проектирование дорожной одежды выполняют в соответствии с
настоящими Нормами. При сохранении или использовании старой дорожной одежды
следует руководствоваться положениями специальных нормативных документов на
основе детальных данных о конструкции существующей дорожной одежды, состоянии
ее конструктивных слоев и оценки способности этих слоев выполнять свои функции. Для получения исходных данных существующая дорожная одежда
и рабочий слой земляного полотна должны быть детально обследованы с выполнением
буровых и других работ и испытаний, позволяющих получить необходимую
информацию. Количественную оценку прочности и морозостойкости конструкции
осуществляют по методам, изложенным в настоящих Нормах. При разработке проектного решения должны быть рассмотрены
вопросы: · целесообразности использования
существующей дорожной одежды или отдельных ее конструктивных слоев без
предварительного разрушения; · целесообразность использования
материалов конструктивных слоев после их переработки; · необходимость усиления существующей
конструкции; · необходимость повышения
морозостойкости существующей конструкции; · необходимость улучшения
дренирования существующей конструкции; · необходимость и применения
конструкции укрепления обочин; · необходимость уширения дорожной одежды и способ уширения. 3. РАСЧЕТ ДОРОЖНЫХ ОДЕЖД НА ПРОЧНОСТЬ
Основные положения
3.1. Под прочностью дорожной одежды понимают ее способность
сопротивляться процессу развития остаточных деформаций и разрушений под
воздействием касательных и нормальных напряжений, возникающих в конструктивных
слоях и подстилающем грунте от расчетной нагрузки (кратковременной,
многократной или длительно действующей однократной), приложенной к поверхности
покрытия. 3.2. Методика оценки прочности конструкции включает оценку
прочности как конструкции в целом (с использованием эмпирической зависимости
допускаемого упругого прогиба от числа приложений нагрузки), так и с учетом
напряжений, возникающих в отдельных конструктивных слоях и устанавливаемых с
использованием решений теории упругости. За количественный показатель отказа дорожной одежды как элемента
линейного инженерного сооружения используют предельный коэффициент разрушения тр, представляющий собой
отношение суммарной протяженности (или суммарной площади) участков дороги,
требующих ремонта из-за недостаточной прочности дорожной одежды, к общей
протяженности (или общей площади) дороги между корреспондирующими пунктами.
Значения тр в зависимости
от капитальности дорожной одежды и категории дороги следует принимать в
соответствии с табл. 3.1. 3.4. Прочность конструкции оценивается величиной
коэффициента прочности. При оценке прочности конструкции в целом по
допускаемому упругому прогибу он определяется по формуле Кпу = lдоп/l = Еобщ/Еmin, (3.1-а) где lдоп и l -
соответственно допустимый и расчетный общий прогибы конструкции под расчетной
нагрузкой; Еобщ и Еmin - соответственно расчетный и требуемый
общие модули упругости конструкции, определяемые при расчетной нагрузке. При оценке прочности конструкции по допускаемым напряжениям
в конструктивных слоях коэффициент прочности определяют по формуле Епc пр = sдоп/spacч, (3.1-б) где spacч и sдоп - соответственно расчетные действующие и допустимые напряжения
(нормальные или касательные) от расчетной нагрузки. 3.5. Коэффициент прочности вновь проектируемой конструкции должен
быть таким, чтобы в заданный межремонтный период не наступил отказ по прочности
с вероятностью более заданной, т.е. чтобы была обеспечена заданная (требуемая)
надежность. 3.6. Для обеспечения заданной
надежности (обеспеченности по прочности) коэффициент прочности проектируемой
конструкции по каждому из расчетных критериев не должен быть ниже минимального
требуемого значения по табл. 3.1. 3.7. При расчете определяют толщину слоев одежды в
вариантах, намеченных при конструировании, или выбирают материал с
соответствующими деформационными и прочностными характеристиками при заданной
толщине слоев. 3.8. Отказ дорожной одежды (см. п. 3.3) из-за недостаточной ее прочности может возникнуть в
результате: · накопления
под воздействием касательных напряжений, возникающих в конструктивных слоях и
подстилающем грунте от транспортной нагрузки, недопустимых остаточных
деформаций с потерей ровности поверхности покрытия и соответствующим снижением
скорости движения до истечения заданного срока службы конструкции; · усталостных
разрушений монолитных слоев конструкции под воздействием растягивающих
напряжений от многократного приложения транспортной нагрузки с интенсивной
потерей транспортно-эксплуатационных свойств. Таблица 3.1 Требуемые
минимальные коэффициенты прочности при заданных уровнях надежности для расчета
дорожных одежд по различным критериям прочности
Примечание. Дорожные одежды
переходного типа по критерию растяжения при изгибе не рассчитывают. В
соответствии с этим расчет на прочность выполняют по допускаемым напряжениям на
сдвиг в слоях с пониженной сопротивляемостью сдвигу и на растяжение при изгибе
- в монолитных. Расчет прочности конструкции в целом без учета механизма нарушения
прочности ведут по допустимому упругому прогибу (или требуемому общему модулю
упругости). 3.9. Дорожные одежды на перегонах рассчитывают на
кратковременное многократное действие подвижных нагрузок. Принимаемые значения
параметров прочностных и деформационных характеристик материалов и грунта в
этом случае должны соответствовать указанному характеру приложения нагрузки. Дорожные
одежды на остановках, перекрестках, на подходах к пересечениям с
железнодорожными путями и т.п. должны быть дополнительно проверены на
однократное нагружение длительностью не менее 10 мин; на стоянках и обочинах -
на продолжительное (более 10 мин) однократное нагружение, используя статические
значения расчетных параметров (коэффициент на повторность не вводится). Расчет
ведется по критериям сдвига в грунте и слабосвязных материалах. 3.10. При расчете конструкций со слоями из битумоминеральных
материалов учитывают влияние на их свойства температуры. При расчете слоев
асфальтобетонного покрытия на растяжение при изгибе его характеристики должны
соответствовать низким весенним температурам (см. табл. 1 прил. 3).
При расчете слоев из слабосвязных материалов и грунта на сопротивление
сдвигу модуль упругости асфальтобетонного покрытия должен соответствовать
весенним повышенным температурам (см. п. 3.31
и табл. 2 прил. 3). 3.11. Требуемый уровень проектной надежности в каждом конкретном
случае должен быть указан при выдаче задания на проектирование. Для основных случаев проектирования требуемый коэффициент
прочности для различных критериев расчета допускается принимать в зависимости
от заданного уровня надежности типа дорожной одежды и категории дороги по табл.
3.1. 3.12. Расчетные значения сопротивления конструктивных
асфальтобетонных слоев растяжению при изгибе и относительной влажности грунта
рабочего слоя земляного полотна определяются с учетом заданного уровня
надежности, принятого при проектировании дорожной одежды, через их нормативные
значения по формуле Мр = (1 - vt×t), (3) где Мр и - соответственно расчетное и нормативное
значения этой характеристики (прил. 3); t - коэффициент нормированного
отклонения при допустимом уровне надежности (прил. 4); vt - коэффициент вариации характеристики (прил. 4). В качестве расчетных значений деформационных
(модуль упругости) материалов конструктивных слоев, а также расчетных прочностных (угол внутреннего трения и
сцепление) характеристик песчаных грунтов и песков допускается принимать
и нормативные значения (таблицы прил. 2
и 3). Для глинистых грунтов их
назначают через расчетную, определенную с заданной надежностью, относительную
влажность грунта (таблицы прил. 2).
При этом расчетная влажность определяется по методике прил. 2. Общая процедура и
критерии расчета на прочность
3.13.
Расчет ведется в такой последовательности. 3.13.1. Рассчитывают дорожную одежду по критерию упругого
прогиба на основе зависимости требуемого общего модуля упругости конструкции от
суммарного числа приложений нагрузки. По результатам назначаются толщина
конструктивных слоев и их модули упругости таким образом, чтобы общий модуль
упругости дорожной одежды был не ниже требуемого с учетом соответствующего
коэффициента прочности (см. табл. 3.1). 3.13.2. Продолжают расчет дорожной одежды, отвечающей критерию
упругого прогиба, с учетом механизма нарушения прочности в ее отдельных
конструктивных слоях по двум независимым критериям соответствия: 1 сдвигоустойчивости
материалов конструктивных слоев и грунта возникающим в них касательным
напряжениям. Он отражает условие ограничения накопления сдвиговых остаточных
деформаций (формоизменения) под воздействием многократных кратковременных
нагрузок; 2 сопротивления материалов
монолитных конструктивных слоев возникающим в них растягивающим напряжениям от
подвижной многократной нагрузки. Он отражает сопротивление усталостным
процессам, обусловливающим развитие микротрещин в монолитных слоях, потерю их
сплошности и снижение распределяющей способности. Коэффициенты прочности по этим критериям должны быть не менее значений, указанных в табл. 3.1. В противном случае конструкцию уточняют. 3.14. Дорожные одежды переходного типа рассчитывают по упругому прогибу и сдвигоустойчивости. Конструкции, предназначенные для движения транспортных средств
большой грузоподъемности (статическая нагрузка на ось 110 кН и выше), по
упругому прогибу не рассчитывают. Конструкции дорожных одежд низшего типа назначают по
региональным типовым решениям, разрабатываемым на основе практического опыта. Расчет конструкции одежды обочин осуществляется только по
критерию сдвига при длительно действующей нагрузке. Расчет напряжений и
деформаций
3.15. Напряжения в конструктивных слоях и в подстилающем грунте от
воздействия транспортной нагрузки вычисляют по формулам теории упругости для
слоистой среды, нагруженной равномерно распределенной нагрузкой через гибкий
круглый штамп, с учетом условий на контакте слоев. При этом используют приближенные методы на основе упрощенных
расчетных схем, выбираемых в зависимости от рассматриваемого расчетного
критерия, и построенных номограммах. Реальные многослойные дорожные конструкции
приводят к одно- или двухслойным моделям по методам, изложенным в пп. 3.27, 3.32 и 3.39. 3.16. Главные напряжения от собственного веса конструкции
определяют исходя из гидростатической схемы: sсв = gсрzоп, (3.3) где gср - средневзвешенный
удельный вес конструкции, расположенной над расчетной точкой; zоп - расстояние от поверхности покрытия до расчетной точки. 3.17. Для использования при оценке характеристик
напряженно-деформированного состояния конструкции дорожной одежды номограмм
настоящих МСН многослойные конструкции приводят к одно- и двухслойным расчетным
схемам. Расчетные параметры
подвижной нагрузки
3.18. В качестве расчетной схемы нагружения конструкции колесом
автомобиля принимается гибкий круговой штамп диаметром D, передающий равномерно
распределенную нагрузку (удельное давление) величиной р. Значение расчетного удельного давления колеса на покрытие р и расчетного диаметра D, приведенного к кругу
отпечатка расчетного колеса на поверхности покрытия, назначают с учетом
параметров расчетного автомобиля. В качестве последнего используют наиболее
тяжелые автомобили, доля которых в составе движения составляет не менее 10 % (с
учетом перспективы изменения к концу межремонтного срока). Приведение различных типов автомобилей к расчетному и расчетного
типа к расчетной схеме нагружения осуществляется в соответствии с указаниями
прил. 1. Величину р принимают
равной давлению воздуха в шинах, а диаметр расчетного отпечатка шины D определяют по зависимости ,см (3.4) где Qpасч - расчетная
величина нагрузки, передаваемой колесом на поверхность покрытия, кН; р - давление в шине, МПа. (Значения D и р для расчетной нагрузки типа А приведены в прил. 1). 3.19. Учет характера действующей нагрузки (кратковременное
многократное нагружение, статическое нагружение) осуществляется через принятие
соответствующих расчетных значений расчетных характеристик конструктивных
слоев, а также через коэффициент динамичности при назначении величины нагрузки. 3.20. В зависимости от вида расчета конструкции используют
различные характеристики, отражающие интенсивность воздействия на нее подвижной
нагрузки: · N - перспективную (на конец
срока службы) общую среднесуточную интенсивность движения; · Np - приведенное
к расчетной нагрузке среднесуточное (на конец срока службы) число проездов всех
колес, расположенных по одному борту расчетного автомобиля, в пределах одной
полосы проезжей части (приведенная интенсивность воздействия нагрузки); · åNp - суммарное расчетное число
приложения приведенной расчетной нагрузки к расчетной точке на поверхности
конструкции за срок службы. 3.21. Перспективную общую среднесуточную интенсивность устанавливают после анализа закономерностей изменения объема перевозок и интенсивности движения при проведении титульных экономических обследований. 3.22. Величину Np приведенной интенсивности на последний год службы определяют по
формуле , ед./сут; (3.5) где fпол - коэффициент, учитывающий
число полос движения и распределение движения по ним (табл. 3.2); п - общее число различных марок транспортных средств в составе транспортного
потока; Nm - число проездов в сутки в обоих
направлениях транспортных средств m-й марки; Sт,сум - суммарный
коэффициент приведения воздействия на дорожную одежду транспортного средства т-й марки к расчетной нагрузке Qpacч (см. прил. 1). Таблица 3.2
Примечания: 1.
На многополосных дорогах допускается проектировать одежду переменной толщины по
ширине проезжей части, рассчитав дорожную одежду в пределах различных полос в
соответствии со значениями Np по (3.5). 2. На
перекрестках и подходах к ним (в местах перестройки потока автомобилей для
выполнения левых поворотов и др.) при расчете одежды в пределах всех полос
движения следует принимать fпол = 0,50, если их больше трех. или где n - число марок автомобилей; N1m - суточная интенсивность
движения автомобилей m-й марки в первый год службы (в
обоих направлениях), aвт/сут; Трдг -
расчетное число расчетных дней в году, соответствующих
определенному состоянию деформируемости конструкции (прил. 6); kn - коэффициент, учитывающий
вероятность отклонения суммарного движения от среднего ожидаемого (табл. 3.3); Кс - коэффициент суммирования (см. табл. 3 прил. 6), , (3.8) Тсл - расчетный
срок службы (см. табл. 4 прил. 6); q - показатель
изменения интенсивности движения автомобиля данного типа по годам. Таблица 3.3
Расчет конструкции в
целом по допускаемому упругому прогибу
3.24. Конструкция дорожной одежды в целом удовлетворяет
требованиям прочности и надежности по величине упругого прогиба при условии Еобщ ³ Еmin, (3.9) где Еобщ - общий
расчетный модуль упругости конструкции, МПа; Еmin - минимальный требуемый общий
модуль упругости конструкции, МПа; - требуемый коэффициент
прочности дорожной одежды по критерию упругого прогиба, принимаемый в
зависимости от требуемого уровня надежности (см. п. 3.6 и табл. 3.1). 3.25. Величину минимального требуемого общего модуля упругости
конструкции вычисляют по эмпирической формуле: Еmin = 98,65×[lg(SNp) - c], МПа, (3.10) где SNp - суммарное расчетное число приложений нагрузки за срок службы
дорожной одежды, устанавливаемое в соответствии с п. 3.23; с - эмпирический параметр, для расчетной нагрузки на ось 100 кН с
=3,55; 110 кН с = 3,25. Примечания: 1.
Формулой (3.10) следует
пользоваться при åNp > 4×104.
2. Для V дорожно-климатической зоны требуемые модули следует уменьшить на
15 %. 3.26. Независимо от результата, полученного по формуле (3.10), требуемый модуль упругости
должен быть не менее указанного в табл. 3.4. 3.27. Общий расчетный модуль
упругости конструкции определяют с помощью номограммы рис. 3.1, построенной по решению теории упругости для модели многослойной
среды. Приведение
многослойной конструкции к эквивалентной однослойной конструкции осуществляют
послойно, начиная с рабочего слоя. Примечание. При толщине i-го слоя
многослойной дорожной одежды (сверху вниз), превышающей
2D, общий модуль упругости на поверхности i-го слоя где ; i - номер рассматриваемого слоя
дорожной одежды, считая сверху вниз (i = 1, 2, 3); hi - толщина i-го
слоя, см; D - диаметр нагруженной площади, см; - общий
модуль упругости полупространства, подстилающего i-й слой, МПа; Ei - модуль упругости материала i-го слоя, МПа. Таблица
3.4
3.28. Расчетные значения модулей упругости грунтов и материалов
допускается принимать в соответствии с указаниями прил. 2 и 3;
при содержании органических вяжущих во всех дорожно-климатических зонах при
температуре 10 °С - по табл. 2 прил.
3. 3.29. Расчет по упругому допустимому прогибу (требуемому модулю
деформации) ведут в такой последовательности: · Определяют
требуемый минимальный общий модуль конструкции по (3.10). · Назначают
модули и предварительно толщину слоев конструкции (кроме основания). · Устанавливают
с помощью номограммы рис. 3.1.
требуемые модули на поверхности каждого конструктивного слоя, выполняя расчет
конструкции сверху вниз. · Выполняя
расчет конструкции снизу вверх, определяют толщину основания (при заданном его
модуле), обеспечивающую необходимый модуль на поверхности основания, полученный
при расчете сверху. Расчет по условию
сдвигоустойчивости подстилающего грунта и малосвязных конструктивных слоев
где Т - активное
расчетное напряжение сдвига (часть сдвигающего напряжения, непогашенная
внутренним трением) в расчетной (наиболее опасной) точке конструкции от
действующей временной нагрузки (п. 3.34); Тпр - предельная величина активного напряжения сдвига (в той же точке),
превышение которой вызывает нарушение прочности на сдвиг (п. 3.35). При расчете дорожной конструкции на прочность по сдвигоустойчивости грунта земляного полотна в качестве
нижнего полубесконечного слоя модели принимают грунт (с его характеристиками),
а в качестве верхнего - всю дорожную одежду. Толщину верхнего слоя hв принимают равной сумме
толщин слоев одежды (). Модуль упругости верхнего слоя модели вычисляют как средневзвешенный по формуле где k - число
слоев дорожной одежды; Еi - модуль
упругости i-го слоя; hi - толщина i-го слоя. 3.32. При расчете по условию
сдвигоустойчивости в песчаном слое основания
с помощью номограммы рис. 3.2 нижнему слою двухслойной модели условно присваивают расчетные
значения характеристик песчаного слоя (сп,
jп), а модуль упругости принимают равным общему модулю на поверхности
песчаного слоя, определяемому по п. 3.27; толщину верхнего слоя модели принимают равной общей толщине
слоев, лежащих над песчаным, а модуль упругости Ев вычисляют как средневзвешенное значение для этих
слоев по формуле (3.12). 3.33. При расчете дорожных одежд по
условию сдвигоустойчивости значения модулей упругости материалов, содержащих
органическое вяжущее, принимают соответствующими температурам, указанным в
табл. 3.5. Таблица 3.5

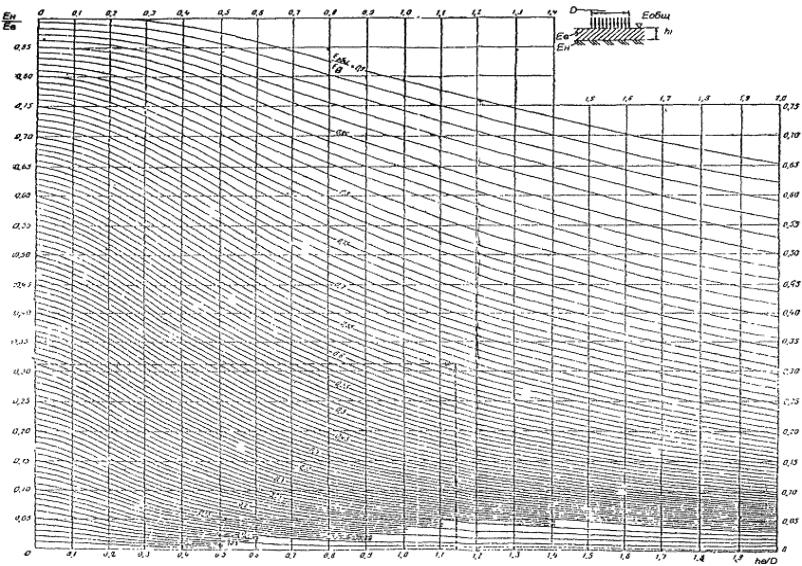

Рис. 3.1. Номограмма для определения
общего модуля упругости Еобщ двухслойной системы Рис.

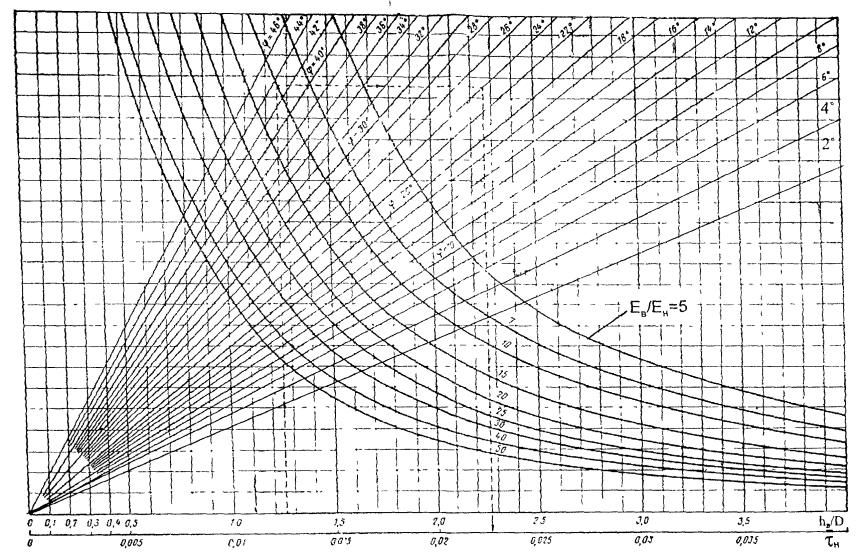

3.2. Номограмма для определения активного напряжения сдвига от временной
нагрузки в нижнем слое двухслойной системы (при hв /D = 0 ¸ 2,0) Рис. 3.3
Номограмма для определения активного напряжения сдвига от временной нагрузки в

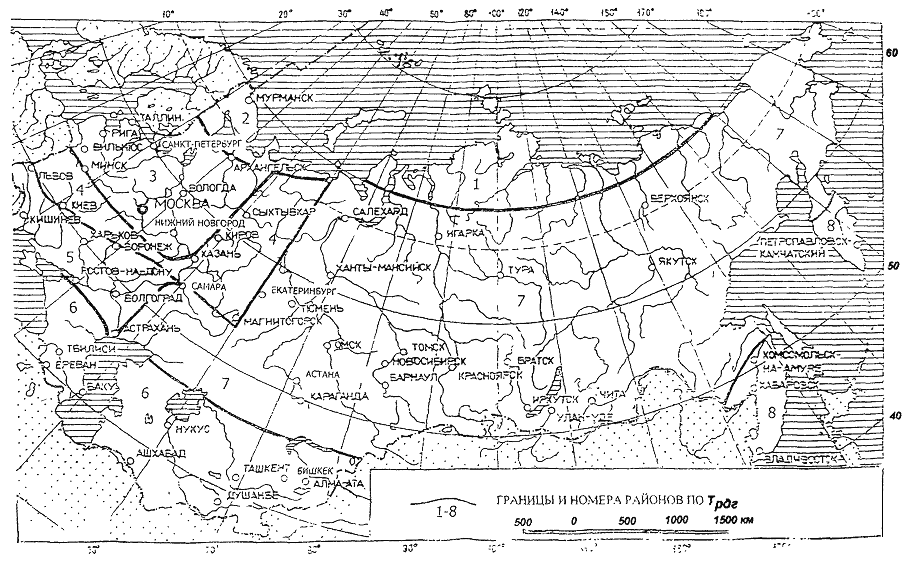

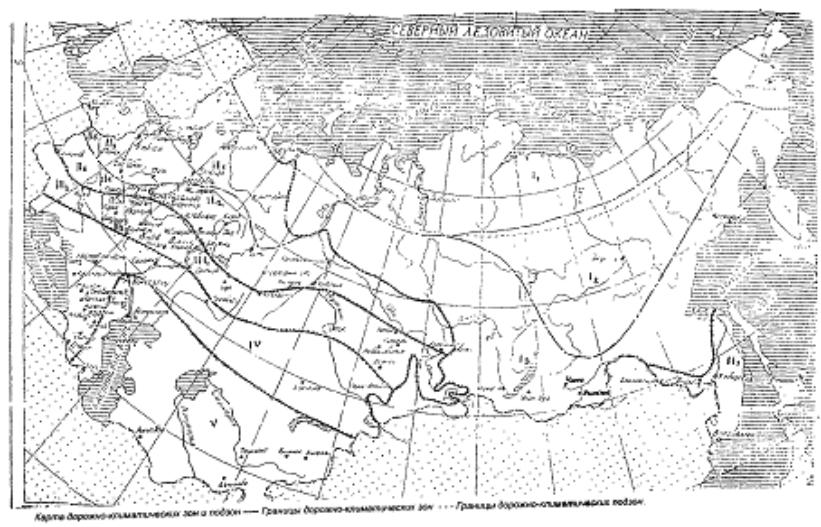

нижнем слое двухслойной системы (при hв/D = 0 ¸ 4,0) Карта районирования по количеству расчетных дней в году Трдг Карта
дорожно-климатических зон и подзон 3.34. Действующие в грунте или в
песчаном слое активные напряжения сдвига (Т)
вычисляют по формуле Т =
р, (3.13) где - активное удельное напряжение сдвига от единичной нагрузки,
определяемое с помощью номограмм (рис. 3.2
и 3.3); р - расчетное давление колеса на покрытие. Примечание. Для
номограмм при определении величину j принимают для
случая воздействия динамической нагрузки (с учетом их числа) (см. табл. 4 и 6 прил. 2). Tnp = kд(cn + 0,1gcpzontgjст), (3.14) где cn - сцепление в грунте земляного
полотна (или в промежуточном песчаном слое), принимаемое с учетом повторности
нагрузки (см. табл. 4 или 6 прил. 2), МПа; zon - глубина расположения
поверхности слоя, проверяемого на сдвигоустойчивость, от верха конструкции, см; gcp - средневзвешенный удельный вес
конструктивных слоев, расположенных выше проверяемого слоя, кг/см3; jст - расчетный угол внутреннего трения материала проверяемого слоя
при статическом действии нагрузки, град; kд - коэффициент, учитывающий
особенности работы конструкции на границе песчаного слоя с нижним слоем
несущего основания. При устройстве нижнего слоя несущего основания из укрепленных
материалов или при укладке на границе «несущее основание - песчаный слой (или
песчаный грунт)» разделяющей геотекстильной прослойки kд следует принимать равным: · 4,5 - для
песка крупного; · 4,0
- средней крупности; · 3,0
- мелкого; · kд = 2 - при
устройстве нижнего слоя несущего основания из неукрепленных материалов и без
разделительной прослойки; · kд = 1 - для
подстилающего дорожную одежду глинистого грунта земляного полотна. 3.36. Во всех случаях в качестве
расчетных значений угла внутреннего трения грунта и малосвязных слоев
используют его значения, отвечающие расчетному суммарному числу воздействия
нагрузки за межремонтный срок SNp. Эту величину устанавливают по
формуле (3.6). Входящую в формулу (3.6)
величину Трдг расчетных
дней в году, соответствующих расчетному состоянию прочности и деформируемости
конструкции, определяют по специальным региональным справочным данным. Для
условий России следует использовать данные справочного прил. 6 (рис. 1 и табл. 1)
настоящих норм. 3.37. Расчет дорожной одежды по сопротивлению сдвигу в грунте
земляного полотна, а также в песчаных материалах промежуточных слоев дорожных
одежд ведут в такой последовательности: а) по табл. 2 прил. 3 назначают расчетные модули
упругости для слоев из асфальтобетона, соответствующие максимально возможным
температурам в ранний весенний (расчетный) период (в соответствии с п. 3.33); назначают по табл. 4 и 6 прил. 2
(с учетом расчетной влажности и общего числа воздействия нагрузки) расчетные
прочностные характеристики j и с
грунта земляного полотна и песка промежуточного слоя одежды (если таковой
имеется) с учетом требований п. 3.36.
Остальные расчетные характеристики грунта и материалов те же, что и в расчете
по упругому прогибу; б) по рис. 3.2 или 3.3 определяют активные напряжения
сдвига от единичной
временной нагрузки, для чего многослойную конструкцию приводят к двухслойной
модели (п. 3.31, п. 3.32); в) по формуле (3.13)
вычисляют расчетное напряжение сдвига в грунте земляного полотна или в песчаном
слое одежды; г) по выражению (3.14)
рассчитывают предельное напряжение сдвига; д) по формуле (3.11)
проверяют выполнение условия прочности (с учетом требуемой надежности); е) при необходимости, изменяя толщину конструктивных слоев, подбирают
конструкцию, удовлетворяющую условию п. 3.30. Расчет конструкции
на сопротивление монолитных слоев усталостному разрушению от растяжения при
изгибе
3.38. В монолитных слоях дорожной одежды (из асфальтобетона,
дегтебетона, материалов и грунтов, укрепленных комплексными и неорганическими
вяжущими, и др.) напряжения, возникающие при прогибе под действием повторных
кратковременных нагрузок, не должны в течение заданного срока службы вызывать
образование трещин от усталостного разрушения. Это возможно при условии где sr -
наибольшее растягивающее напряжение в рассматриваемом слое, устанавливаемое
расчетом. - требуемый коэффициент прочности с учетом заданного уровня
надежности (см. табл. 3.1); rn - прочность материала слоя на растяжение при изгибе с учетом
усталостных явлений. 3.39. Наибольшее растягивающее
напряжение sr при изгибе в монолитном слое определяют с помощью номограммы (рис.
3.4), приводя реальную
конструкцию к двухслойной модели. К верхнему слою модели относят все асфальтобетонные слои, включая
рассчитываемый. Толщину верхнего слоя модели hв принимают равной сумме
толщин входящих в пакет асфальтобетонных слоев (Shi), а значение модуля упругости устанавливают как средневзвешенное для
всего пакета асфальтобетонных слоев по формуле (3.12). Нижним (полубесконечным) слоем модели служит часть конструкции,
расположенная ниже пакета асфальтобетонных слоев, включая грунт рабочего слоя
земляного полотна. Модуль упругости нижнего слоя модели определяют путем приведения
слоистой системы к эквивалентной по жесткости с помощью номограммы рис. 3.1. 3.40. При использовании номограммы рис. 3.4 расчетное растягивающее напряжение определяют по
формуле sr = ×p×кв, (3.16) где - растягивающее
напряжение от единичной нагрузки при расчетных диаметрах площадки, передающей
нагрузку (см. рис. 3.4); кв - коэффициент, учитывающий особенности напряженного состояния
покрытия конструкции под спаренным баллоном, кв = 0,85 (при расчете под однобаллонное колесо кв = 1,00); р - расчетное давление (см. табл. 1 прил. 1). (Порядок
использования показан на рис. 3.4
пунктирными линиями со стрелками). 3.41. Прочность материала монолитного слоя на многократное
растяжение при изгибе определяют по формуле RN = Rоk1k2(1 - vR×t), (3.17) где Rо - нормативное
значение предельного сопротивления растяжению (прочность) при изгибе для
расчетной низкой весенней температуры при однократном приложении нагрузки,
принимаемое по табл. 1 прил. 3); k1 - коэффициент, учитывающий снижение прочности вследствие
усталостных явлений при многократном приложении нагрузки; k2 - то же,
под воздействием погодно-климатических факторов (табл. 3.6); vR -
коэффициент вариации прочности на растяжение (прил. 4); t -

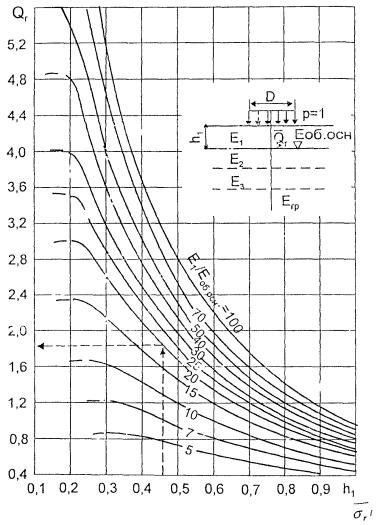

коэффициент нормативного отклонения (см. прил. 4). Рис. 3.4. Номограмма для определения
растягивающего напряжения при изгибе в монолитном верхнем слое
двухслойной системы Таблица 3.6
3.42. Коэффициент k1, отражающий влияние на
прочность усталостных процессов, вычисляют по выражению где SNp - расчетное суммарное число приложений расчетной нагрузки за срок
службы монолитного покрытия, определяемое по формуле (3.6) или (3.7)
с учетом числа расчетных суток за срок службы (см. прил. 6); т - показатель степени, зависящий от свойств материала рассчитываемого
монолитного слоя (см. табл. 1 прил. 3); a -
коэффициент, учитывающий различие в реальном и лабораторном режимах растяжения
повторной нагрузкой, а также вероятность совпадения во времени расчетной
(низкой) температуры покрытия и расчетного состояния грунта рабочего слоя по
влажности (см. табл. 1 прил. 3). 3.43. Расчет на усталостную прочность выполняют в следующем
порядке: а) приводят конструкцию к двухслойной модели и определяют и; б) используя полученные параметры, по номограмме рис. 3. находят и по формуле (3.16) вычисляют расчетное растягивающее напряжение; в) рассчитывают предельное растягивающее напряжение по формуле (3.18). В пакете асфальтобетонных
слоев за предельное растягивающее напряжение RN принимают значение, отвечающее материалу нижнего слоя
асфальтобетонного пакета; г) проверяют условие (3.15)
и при необходимости корректируют конструкцию. 4. ПРОВЕРКА ДОРОЖНОЙ КОНСТРУКЦИИ НА МОРОЗОУСТОЙЧИВОСТЬ
4.1. В районах сезонного промерзания грунтов земляного полотна при
неблагоприятных грунтовогидрологических условиях наряду с требуемой прочностью
и устойчивостью должна быть обеспечена достаточная морозоустойчивость дорожных
одежд с помощью · использования непучинистых или слабопучинистых
грунтов (табл. 4.1 и 4.2) для сооружения верхней части земляного полотна,
находящегося в зоне промерзания; · осушения рабочего слоя земляного полотна (см.
разд. 5), том числе устройства
дренажа для увеличения расстояния от низа дорожной одежды до уровня подземных
вод, гидроизолирующих или капилляропрерывающих прослоек для перехода от 2-й или
3-й схемы увлажнения рабочего слоя земляного полотна к 1-й; · использования для морозозащитного слоя
непучинистых минеральных материалов, в том числе укрепленных малыми дозами
минеральных или органических вяжущих; · укладки
теплоизолирующих слоев, снижающих глубину промерзания грунта под дорожной
одеждой или полностью исключающих его; · устройство основания
дорожной одежды из монолитных материалов (типа тощего бетона или других
зернистых материалов, обработанных минеральным или органическим вяжущим). Классификация грунтов по
степени пучинистости при замерзании
Группы грунтов по степени
пучинистости
4.2. Конструкцию считают морозоустойчивой при условии lпуч £ lдоп, (4.1) где lпуч - расчетное (ожидаемое) пучение грунта земляного полотна; lдоп - допускаемое
для данной конструкции пучение грунта (табл. 4.3). Таблица 4.3
Примечание. В
восточных районах II - III
дорожно-климатических зон значения lдоп, следует увеличивать на 20 - 40 % (большие значения для дорожных
одежд облегченного и переходного типов). 4.3. Расчет на морозоустойчивость необходимо выполнять для
характерных участков или групп характерных участков дороги, сходных по
грунтово-гидрологическим условиям, имеющим одну и ту же конструкцию дорожной
одежды и одинаковую схему увлажнения рабочего слоя земляного полотна. 4.4. При предварительной проверке на морозоустойчивость величину
возможного морозного пучения следует определять по формуле lпуч = lпуч.срКУГВКплКгрКнагрКвл, (4.2) где lпуч.ср - величина морозного пучения
при осредненных условиях, определяемая по рис. 4.3 в зависимости от толщины дорожной одежды (включая
дополнительные слои основания), группы грунта по степени пучинистости (см.
табл. 4.3) и глубины промерзания (znp); КУГВ - коэффициент,
учитывающий влияние расчетной глубины (Нg) залегания уровня грунтовых или длительно стоящих поверхностных
вод (рис. 4.1); при отсутствии
влияния грунтовых или длительно стоящих поверхностных вод следует принимать:
для супеси тяжелой и пылеватой и суглинка КУГВ = 0,53; для
песка и супеси легкой и крупной КУГВ = 0,43; Кпл - коэффициент, зависящий от степени уплотнения грунта рабочего слоя
(табл. 4.4); Кгр - коэффициент, учитывающий влияние зернового состава грунта
основания насыпи или выемки (табл. 4.5); Кнагр
- коэффициент, учитывающий влияние
нагрузки от собственного веса вышележащей конструкции на грунт в промерзающем
слое и зависящий от глубины промерзания (рис. 4.2); Квл - коэффициент, зависящий от расчетной влажности грунта (табл. 4.6). Таблица 4.4
Таблица 4.5
Таблица 4.6
4.5. Если данные натурных наблюдений отсутствуют, то глубину
промерзания дорожной конструкции можно определять по формуле znp = znp(ср)×1,38, (4.3) где znp(ср) - средняя глубина промерзания для данного района, устанавливаемая
при помощи карт изолиний (рис. 4.4). Рис. 4.1. Зависимость коэффициента КУГВ от
расстояния от низа дорожной одежды до расчетного УГВ или УПВ: 1 -
супесь пылеватая
и тяжелая пылеватая, суглинок; 2 - песок, супесь легкая и легкая крупная Рис. 4.2. Зависимость коэффициента Kнагр

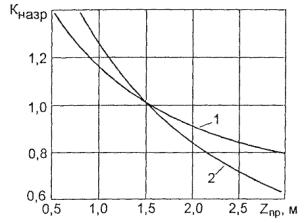

от глубины промерзания znp от поверхности покрытия: 1 -
супесь пылеватая и тяжелая пылеватая, суглинок; 2 -
песок, супесь легкая и легкая крупная 4.6. При глубине промерзания дорожной конструкции znp < 2 м lпуч.ср устанавливают по графикам рис. 4.3; при znp = 2,0 ¸ 3,0 м - по формуле lпуч.ср = lпуч.ср2,0×[a + b×(zпр - c)], (4.4) где lпуч.ср2,0 - величина морозного пучения при znp = 2,0 м; а = 1,0; b = 0,16; с
= 2,0 при 2,0 < znp < 2,5; а = 1,08; b = 0,08; с
= 2,5 при 2,5 < znp < 3,0. 4.7. Если при расчетном сроке службы
до 10 лет полученная величина возможного пучения будет превышать требуемую (см.
табл. 4.3), а при сроке службы более 10 лет будет превышать 80 % от
требуемой, то необходимо рассмотреть вариант устройства морозозащитного слоя. В
этом случае предварительно определяют ориентировочно требуемую толщину
морозоустойчивой конструкции дорожной одежды, используя графики рис. 4.3. Для этого, зная допустимую величину морозного пучения lдоп, рассчитывают осредненную величину морозного пучения lпуч.ср по формуле lпуч.ср = lдon/KУГВКплКгрКнагрКвл, (4.5.) Затем по графику рис. 4.3
в соответствии с группой грунта по степени пучинистости определяют hод. 4.8. Уточненный расчет толщины морозозащитного слоя (hмз) выполняют
по термическому сопротивлению конструкций. Для этого необходимо иметь следующие
исходные данные: · географическое местоположение рассматриваемого
участка дороги; · конструкцию дорожной одежды (наименование и
толщина слоев), необходимая по условиям прочности и дренирования; · схему увлажнения рабочего слоя земляного
полотна (1, 2 или 3) и расчетная глубина залегания подземных вод от поверхности
покрытия; · наименование грунтов земляного полотна; · расчетный срок службы дорожной одежды. Рис. 4.3. Графики для определения

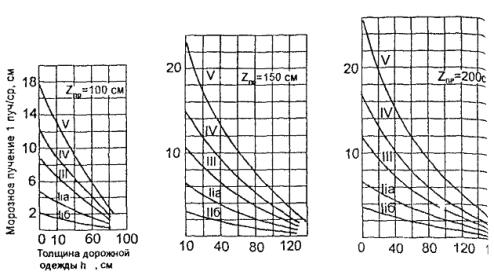

осредненной величины морозного пучения lпуч.ср Примечания. 1.
Кривую II - V выбирают в соответствии с
табл. 4.2. 2. Кривую II а выбирают при 2 и 3-й
схемах увлажнения рабочего слоя, кривую II б - при 1-й 4.9. Толщину морозозащитного слоя hмз определяют по формуле hмз = (Roд(mp) - Rод(о))lмз, (4.6) где Rод(о) - термическое сопротивление рассматриваемой конструкции дорожной
одежды, (м2×К)/Вт; Roд(mp) - то же, в данных условиях; lмз - коэффициент теплопроводности морозозащитного слоя, равный
среднеарифметическому значению коэффициентов теплопроводности материала слоя в
талом и мерзлом состояниях, Вт/(м×К). При отсутствии фактически замеренных значений в расчет допускается
включать lмз по табл. 1 прил. 5. Величину Roд(mp) определяют в зависимости от номера
изолинии на карте (рис. 4.5),
соответствующей географическому положению рассматриваемого участка дороги. Если
участок находится между изолиниями, то определяют по два значения Roд(mp) и hмз, соответствующих этим изолиниям. Искомую толщину слоя определяют
методом интерполяции в зависимости от расстояния от рассматриваемого участка
дороги до соседних изолиний. Рис. 4.4. Карта изолиний глубины
промерзания zпр(ср)
грунтов на территории СНГ: 1 -
граница сплошного распространения вечномерзлых грунтов; 2 - то же, островного; 3 - границы стран СНГ 4.10. Термическое сопротивление дорожной одежды Rод(о) вычисляют по формуле где под - число
конструктивных слоев дорожной одежды без морозозащитного слоя; hoд(i) - толщина i-го слоя, м; l oд(i) - коэффициент теплопроводности отдельных слоев в мерзлом состоянии,
Вт/(м×К). 4.11. Величину требуемого
термического сопротивления Roд(mp) рассчитывают по выражению Roд(mp) = Rпр×Код×Kувл×d, [м2×К/Вт], (4.8) где Rnp - приведенное термическое сопротивление, определяемое при помощи
номограммы (см. п. 4.12); Код - коэффициент,
учитывающий срок службы дорожной одежды между капитальными ремонтами (табл. 4.7); Кувл - коэффициент, учитывающий схему увлажнения рабочего слоя
земляного полотна; принимается при 2-й и 3-й схемах увлажнения равным единице,
а при 1-й - по табл. 4.8, d -
понижающий коэффициент; для II1, II5 и III5 дорожно-климатических подзон
d = 1,0; для II2, II4 и II6 d =
0,95, для III d =
0,90; для IV d =
0,85 (см. прил. 2). 4.12. Значение Rnp определяют с помощью номограмм (рис. 4) методом итерации через
отношение lдоп/(СпучСр) (горизонтальная ось номограммы). Значения lдon, Спуч, и Ср определяют соответственно по табл. 4.3, 4.9 и 4.10. При назначении величины Ср
по табл. 4.10 подбирают
допустимую глубину промерзания hпр(доп) таким образом, чтобы получаемому значению отношения lдоп/(СпучСр) соответствовала
величина hпр(доп) на вертикальной оси номограммы,
равная принятой при определении Ср.
Подбор нужно начинать со значения hпр(доп), соответствующего наименьшей
допустимой глубине промерзания. Расстояние Нg от низа дорожной одежды до уровня подземных вод, необходимое для
использования номограммы, определяют, приняв за исходную полученную в
соответствии с п. 4.7
ориентировочную толщину морозозащитного слоя hмз и вычислив при заданном hмз общую толщину дорожной одежды hод. Рис. 4.5. Карта с изолиниями для

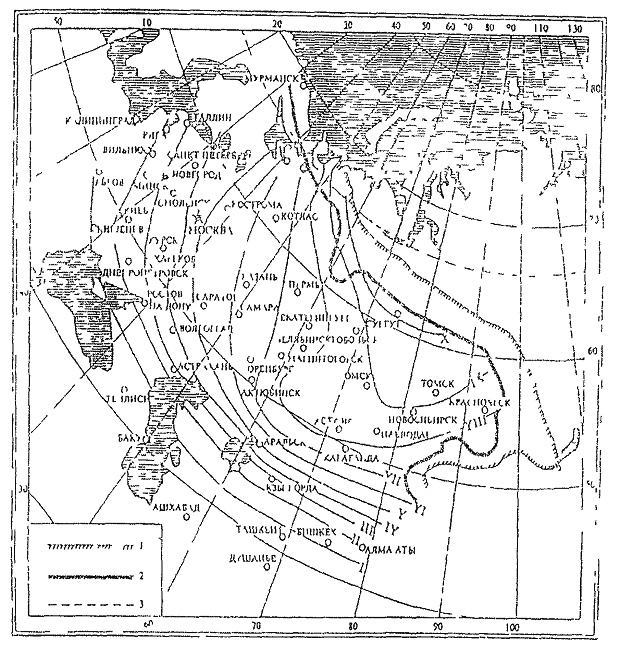

определения требуемых значений термического сопротивления дорожной одежды I - Х - номера изолиний; 1 - граница сплошного распространения
вечномерзлых грунтов; 2 - то
же, островного; 3 -

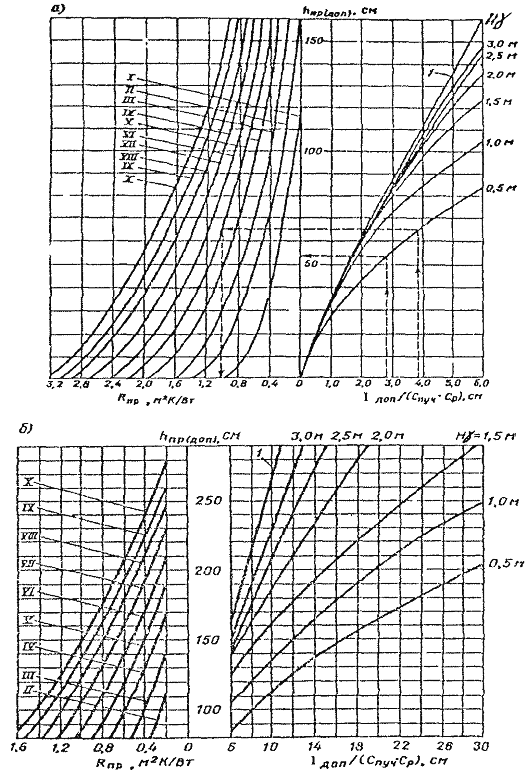

Северный полярный круг Рис. 4.6. Номограмма для определения
приведенного термического сопротивления дорожной одежды Rnp: I - Х - номера изолиний на карте (см.
рис. 4.5); 1 - кривая расчета для 1 и
2-го типов увлажнения рабочего слоя земляного полотна; Нg - глубина залегания расчетного УГВ от низа дорожной
одежды, включая морозозащитный слой При глубине залегания подземных вод на участке дороги,
отличающейся от указанных на номограмме, нужно определить два значения Rnp: при Нg на номограмме больше данной величины
и при Нg - меньше ее. Искомое значение Rnp устанавливают методом интерполяции между соответствующими
величинами. Таблица 4.7
4.13. После завершения расчета
толщины морозозащитного слоя по формуле (4.6) сравнивают полученное значение hмз с предварительно назначенной. Разница не должна превышать 5 см. В
противном случае расчет необходимо повторить. Таблица 4.8
Таблица 4.9
Примечание. Группу грунта по степени пучинистости допускается
определять с помощью табл. 4.1 и 4.2. 4.14. Толщину теплоизолирующего слоя рассчитывают, как и
морозозащитного. В расчет следует включать толщину дорожной одежды, необходимую
по условиям обеспечения прочности и дренирования, а также значения показателя
пучинистости грунта Спуч (табл.
4.11); толщину теплоизолирующего
слоя следует определять по графику (рис. 4.7) в зависимости от Rод(mp) и Rод(o). 4.15. Пенопласт, используемый для устройства теплоизолирующего
слоя должен удовлетворять следующим требованиям: предел прочности при сжатии
при 10 %-ной линейной деформации - не менее 0,40 МПа, при изгибе - не менее
0,30 МПа; водопоглощение по объему - не более 0,45 %, теплопроводность - не
более 0,032 Вт/(м×К) (методы испытания по действующим ГОСТам). Выбор нужной марки
пенопласта следует проводить с учетом результатов опытной проверки. Таблица 4.10
Примечание. При промежуточных значениях толщины величину Ср
следует принимать по интерполяции соответствующих величин. Таблица 4.11
Рис. 4.7. График для определения
необходимой толщины теплоизолирующего слоя из пенопласта 4.16. Если рабочий слой земляного полотна включает два слоя из
грунтов с различной пучинистостью (предусмотрено с целью сократить объемы
привозного менее пучиноопасного грунта), то толщину морозозащитного слоя с
верхней частью рабочего слоя из менее пучиноопасного грунта следует
рассчитывать по формуле hмз = hмз1 +(hмз2 - hмз1)(hмз1 + hпр(доп) - DJгр)/(hмз1 + hпр(доп)), (4.9) где hмз1 - толщина морозозащитного слоя при полной замене местного грунта
привозным менее пучиноопасным, м; hмз2 - то же при однослойной
конструкции земляного полотна из местного пучиноопасного грунта, м; hпр(доп) - допустимая глубина промерзания земляного полотна при полной
замене местного грунта привозным менее пучиноопасным, м; DJгр - толщина слоя замены грунта
от низа дорожной одежды (без морозозащитного слоя), конструкция которой
обеспечивает прочность и дренирование, м. Расчет значений hмз1, hмз2 и hпр(доп) выполняется в соответствии с
пп. 4.9 - 4.13. Максимальное значение DJгр = hмз1 + hпр(доп). Расчет толщины теплоизолирующего слоя при замене верхней
толщи земляного полотна на менее пучиноопасный грунт следует проводить так же
как для морозозащитного слоя. 4.17. Для определения величины морозного пучения, требуемой
толщины морозозащитного или теплоизолирующего слоя может быть использована
также методика, основанная на определении коэффициента влагопроводности грунта Квл (см. прил. 7). Методику рекомендуется
использовать в порядке накопления опыта ее применения. Пример применения
методики приведен в прил. 8
(пример 12). 5. ПРОЕКТИРОВАНИЕ УСТРОЙСТВ ПО ОСУШЕНИЮ ДОРОЖНЫХ ОДЕЖД И ЗЕМЛЯНОГО
ПОЛОТНА
Основные положения
5.1. Дренажная конструкция (дренирующий слой и водоотводящие
устройства) необходима в традиционных конструкциях дорожных одежд со слоями из
зернистых материалов на земляном полотне из слабо фильтрующих грунтов
(пылеватых песков, непылеватых песков с коэффициентом фильтрации менее 0,5
м/сут, глины) во II и III дорожно-климатических зонах для всех схем увлажнения рабочего
слоя, в IV и V зонах - для 3-й схемы (табл. 5.1 прил. 2 СНиП 2.05.02-85). Таблица 5.1
5.2. Схему увлажнения на участках, где в придорожной полосе
застаивается вода, устанавливают с учетом расстояния lу от бровки земляного полотна
до уреза застаивающейся осенью воды. Величину безопасного расстояния lу можно определить по специальной
методике. При отсутствии фактических данных следует принимать: lу = 10 м - для супесей, lу = 3 м - для суглинков легких
и пылеватых, lу = 2 м - для суглинков тяжелых и глин. Таблица 5.2 СНиП 2 05.02-85, табл. 21
Примечание. Над
чертой - возвышение поверхности покрытия над уровнем
грунтовых вод, верховодки или длительно (более 30 сут) стоящих поверхностных
вод, под чертой - то же, над поверхностью земли на участках с необеспеченным
поверхностным стоком или над уровнем кратковременно (менее 30 сут) стоящих
поверхностных вод. 5.3. Дренажная система дорожной одежды включает:
плоскостной горизонтальный дренаж, дополняемый (если требуется) прикромочным и
поперечным дренажом мелкого заложения. При устройстве всех слоев дорожной одежды из монолитных материалов
в качестве плоскостного горизонтального дренажа после технико-экономического
обоснования допускается применять (вместо дренирующего слоя) прослойку из
геотекстильного материала толщиной не менее 4 мм с коэффициентом фильтрации не
ниже 50 м/сут с выпуском полотнищ на откосы насыпи на высоту не менее 0,5 м.
Выбор материала в этом случае производится по специальным указаниям. 5.4. Проектирование мероприятий по дренированию дорожной одежды
осуществляют в такой последовательности: а) дорогу разделяют на типичные участки по продольному профилю и
природным условиям (характер рельефа местности, наличие водотоков, пересекающих
дорогу, и др.) с учетом особенностей конструкции земляного полотна (насыпь
высотой по СНиПу, выемка или насыпь высотой ниже требуемой, переходный участок
от насыпи к выемке) и дорожной одежды (монолитные слои основания,
морозозащитные или теплоизолирующие слои из укрепленных материалов),
обеспеченности материалами для дренирующего слоя, дренажными трубами и
геотекстильными материалами; возможности осуществления мер по ограничению
притока воды в дорожную конструкцию; б) для типичных участков определяют количество воды, поступающей в
основание за сутки и за расчетный период, предусматривая меры по ограничению
притока воды в дорожную конструкцию; в) намечают варианты дренажных конструкций; г) обосновывают расчетом толщину дренирующего слоя для данных условий
или определяют коэффициент фильтрации для дренирующего материала в заданной
дренажной конструкции. При проектировании дренирующего слоя необходимо, помимо осушения,
учитывать необходимость обеспечения сдвигоустойчивости самого зернистого
материала и прочности всей дорожной конструкции. 5.5. Дренажную конструкцию следует проектировать с учетом объема
притока воды, поступающей в основание дорожной одежды в расчетный период,
фильтрационной способности материала дренирующего слоя и конструкции земляного
полотна. 5.6. При выборе конкретного мероприятия по регулированию притока
проводится технико-экономическое сравнение вариантов. Комбинированный плоскостной горизонтальный дренаж - это универсальное мероприятие для большинства участков
дорог. Поперечный дренаж мелкого заложения устраивают для поперечного
перехвата воды, движущейся в дренирующем слое вдоль дороги, на участках с
продольным уклоном свыше 20 ‰, а также с затяжными продольными уклонами,
превышающими поперечные; в местах вогнутых вертикальных кривых и на участках
уменьшения продольных уклонов. 5.7. Дренирующий слой, работающий по принципу осушения, необходимо
устраивать из песчаных грунтов или высокопроницаемой скелетной смеси (щебня или
гравия) открытого типа (с незаполненными пустотами), отвечающих определенным
требованиям по водопроницаемости, и укладывать под дорожной одеждой на всю ее
ширину, обеспечивая его выход на откос. Дренирующий слой устраивают также с
дренажными трубами для сбора и быстрого отвода воды за пределы земляного
полотна. Следует предусматривать противозаиливающую защиту дрен и самих слоев,
а также не допускать замерзание воды в выпусках труб. При устройстве дренирующих слоев, работающих по принципу
поглощения, требуется устраивать более мощные слои из песчаного грунта и
принимать в расчет на прочность дорожной одежды значения прочностных
характеристик песчаного грунта с учетом более продолжительного периода его нахождения
в неблагоприятном расчетном состоянии. 5.8. Для устройства дренирующего слоя, работающего по принципу
осушения, следует применять материалы с коэффициентом фильтрации не менее 1
м/сут. При одновременном выполнении слоем дренирующих и морозозащитных функций
целесообразны материалы с коэффициентом фильтрации 1 - 2 м/сут. Расчет дренирующего
слоя
5.9. При расчете дренажной конструкции определяется требуемая
толщина дренирующего слоя из дискретных материалов. В районах сезонного
промерзания грунтов учитываются два расчетных
этапа работы дренажных конструкций: · первый - для периода, когда основание дорожной
одежды под серединой проезжей части уже оттаяло, дренирующий слой у ее краев
находится в мерзлом состоянии, а водоотводящие устройства не работают; · второй для времени, когда дренирующий слой
полностью оттаял и водоотводящие устройства начали нормально функционировать. 5.10. В зависимости от конкретных условий дренажная конструкция
может быть рассчитана на один из трех вариантов работы: · осушение; · осушение с периодом запаздывания отвода воды; · поглощение. 5.11. Полную толщину дренирующего слоя определяют по формуле hn = hнас + hзап, (5.1) где hнac - толщина
слоя, полностью насыщенного водой, м; hзап - дополнительная толщина слоя,
зависящая от капиллярных свойств материала, hзап = 0,10 ¸ 0,12 м для песков крупных, hзап = 0,14 ¸ 0,15 м - средней
крупности и hзап = 0,18 ¸ 0,20 м - мелких. Во всех случаях полную толщину дренирующего слоя следует принимать
не менее 0,20 м. 5.12. Для дренирующего слоя, работающего по принципу осушения hнас устанавливают по номограммам рис. 5.1 и 5.2 в зависимости от длины пути фильтрации L и расчетной величины притока воды qp в дренирующий слой на 1 м2,
определяемого по формуле qp = qKnкКгКвогКр:1000, м3/м2, (5.2) где q - осредненное (табличное) значение притока воды в дренирующий
слой при традиционной конструкции дорожной одежды (табл. 5.3); Knк - коэффициент «пик», учитывающий
неустановившийся режим поступления воды из-за неравномерного оттаивания и
выпадения атмосферных осадков (табл. 5.4); Кг - коэффициент гидрологического запаса, учитывающий снижение
фильтрационной способности дренирующего слоя в процессе эксплуатации дороги (табл. 5.4); Квог - коэффициент, учитывающий накопление воды в местах изменения
продольного уклона, определяемый при одинаковом направлении участков профиля у
перелома по номограмме рис. 5.3, а
при встречных уклонах - по эмпирической формуле (5.2¢); Кр - коэффициент, учитывающий снижение притока воды при принятии

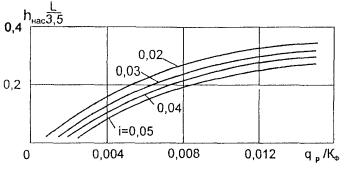

специальных мер по регулированию водно-теплового режима (табл. 5.5). Рис. 5.1. Расчет толщины hнас дренирующего
слоя из песков мелких, средней крупности и крупнозернистых с коэффициентом
фильтрации менее 10 м/сут При
односкатном поперечном профиле q¢ = qpB м3/м;
при двускатном q¢ = 0,5qpB м3/м; B - ширина
проезжей части, м; L - длина
пути фильтрации, равная половине ширины дренирующего слоя при двускатном
профиле и полной его ширине - при односкатном K = 1 + [Кф(Тзап + 1)×(i1 + i2)]/2n, (5.2¢) здесь Кф - коэффициент фильтрации, м/сут; Тзап - время
запаздывания, сут; i1 и i2 - абсолютная величина уклонов, доли единицы; n -

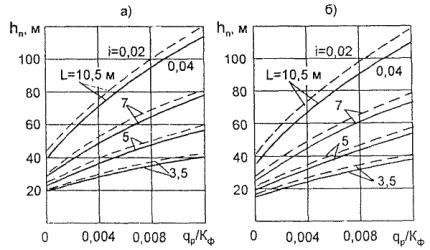

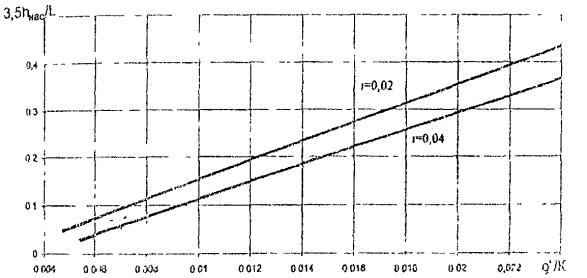

пористость дренирующего слоя, доли единицы. Рис. 5.2. Расчет дренирующего слоя из
крупных песков с коэффициентом фильтрации более 10 м/сут L -
см. рис. 5.1; i - поперечный уклон низа дренирующего слоя; Кф - коэффициент
фильтрации, м/сут Таблица 5.3
Примечания: 1. В числителе дан общий объем воды Q л/м2,
поступающей в основание за весь расчетный период, в знаменателе (q) - за сутки.
Для насыпей из непылеватых грунтов высотой более требуемой СНиП (см. табл. 5.2) во II
дорожно-климатической зоне принимают q = 1,5 л/(м2×сут). 2.
При наличии разделительной полосы для участков насыпей, проходящих в нулевых
отметках высотой меньше требуемой СНиП во II дорожно-климатической зоне
расчетные значения q повышают на 20 %. Таблица 5.4
Примечания: 1. Для непылеватых грунтов Кг = 1,0.
2. В числителе - для дорог I и II категории, в
знаменателе -
III и IV. Рис. 5.3. Номограмма для определения
коэффициента Квог увеличения объема в дренирующем слое в местах изменения вогнутого
профиля i1, i2 - продольные уклоны выше и ниже перелома
профиля; Кф - коэффициент
фильтрации, м/сут.; п - коэффициент
пористости дренирующего слоя Таблица 5.5 Коэффициент уменьшения притока воды в дренирующий слой Kp
5.13. Полная толщина
дренирующего слоя, работающего по принципу поглощения, определяется по формуле hn = (Q/(100п) + 0,3hзап):(1 - jзим), (5.3) где Q - расчетное количество воды, накапливающейся в дренирующем слое
за весь расчетный период, л/м2 (см. табл. 5.3); jзим - коэффициент заполнения пор влагой в материале дренирующего слоя
к началу оттаивания (табл. 5.6); п - пористость материала, доли
единицы. 5.14. Дренирующий слой в конструкции с прикромочным дренажом,
усиливающим процесс движения воды в песке мелком и средней крупности,
рассчитывают с помощью номограмм (рис. 5.4). По номограммам рис. 5.1,
5.2 и 5.4 можно также определять требуемые значения
коэффициента фильтрации дренирующего слоя при известных других параметрах
дренажной конструкции. 5.15. Полную толщину дренирующего слоя (в метрах), работающего по
принципу осушения с периодом запаздывания отвода воды, достаточную для
временного размещения в его порах поступающей в конструкцию в начальный период
ее оттаивания воды, определяют по формуле hп = (qpTзап/n + 0,3hзan): (1 - jзим), (5.4) где Тзап -
средняя продолжительность запаздывания начала работы водоотводящих устройств,
для II дорожно-климатической зоны Тзап = 4 ¸ 6 сут, для III Тзап = 3 ¸ 4 сут (большее значение -
для мелких песков); jзим - коэффициент заполнения пор
влагой в материале дренирующего слоя к началу оттаивания (табл. 5.6); qp - расчетное значение воды,
поступающей за сутки (формула 5.2). Рис. 5.4. Номограмма для расчета
дренирующего слоя в конструкции с прикромочным дренажом: а - мелкий песок; б -
песок средней крупности Таблица 5.6
Примечание. В III
дорожно-климатической зоне величину jзим следует уменьшить на 20 %. 5.16. На участках, где длина пути фильтрации L > 10
м, дренирующий слой должен быть рассчитан на поглощение количества воды,
поступающей за расчетный период. За длину пути фильтрации принимается половина ширины дренирующего
слоя при двускатном поперечном профиле и полная ширина - при односкатном. Приложение 1
(обязательное) РАСЧЕТНЫЕ НАГРУЗКИ
1. При проектировании дорожных одежд за расчетные принимают нагрузки,
соответствующие предельным нагрузкам - на ось расчетного двухосного автомобиля. Если в задании на проектирование расчетная нагрузка не оговорена
специально, то за расчетную принимают нагрузку, соответствующую расчетному
автомобилю группы А (табл. 1). Таблица 1
Примечание: Над чертой - для
движущегося колеса, под чертой - для неподвижного. 2. Данные о
нагрузках, передаваемых на покрытие серийно выпускаемыми автотранспортными
средствами, следует принимать по специальным справочникам. 3. Суммарный коэффициент приведения Sm сум определяют по формуле где п - число осей у данного транспортного средства,
приводимого к расчетной нагрузке; Sn - коэффициент приведения
номинальной динамической нагрузки от колеса каждой из п осей транспортного средства к расчетной динамической нагрузке. 4. Коэффициенты
Sn приведения
нагрузок определяют по формуле где Qдn и Qдрасч - номинальная и расчетная
динамические нагрузки от колеса на покрытие; b - показатель степени; для капитальных дорожных одежд b = 4,4, облегченных - b =
3,0, переходных - b =
2,0. 5. Номинальная динамическая нагрузка Qдn определяется по паспортным данным на
транспортное средство с учетом распределения статических нагрузок на каждую
ось: Qдn = Кдин×Qn, (3) где Кдин - динамический коэффициент, Кдин = 1,3; Qn - номинальная статическая нагрузка на колесо данной оси. При определении расчетного значения номинальной статической
нагрузки для многоосных автомобилей фактическую номинальную нагрузку на колесо,
определяемую по паспортным данным, следует умножать на коэффициент Кc,
вычисляемый по формуле , (4) где Бт -
расстояние между крайними осями тележки, м; а, в, с - параметры, определяемые в зависимости от капитальности дорожной
одежды и числа осей тележки по табл. 2. Таблица 2
Примечание. В числителе - для
дорожных одежд капитального и облегченного типов, в знаменателе - для переходных. 6. Суммарный коэффициент приведения определяют в такой
последовательности: · назначают
расчетную нагрузку и определяют параметры Qрасч,
Р и D; · для
каждой марки автомобиля в составе перспективного движения по паспортным данным
устанавливают величину номинальной статической нагрузки на колесо для всех осей
транспортного средства Qn; · умножив
полученные значения Qn и Орасч на
динамический коэффициент, находят величины номинальной динамической нагрузки Qдп от колеса для каждой оси и расчетной
динамической нагрузки Qдрасч; · по формуле (2)
рассчитывают коэффициент приведения Sn номинальной нагрузки от колеса каждой из осей к расчетной; · по
формуле (1) вычисляют суммарный
коэффициент приведения нагрузки от рассматриваемого типа автомобиля к расчетной
нагрузке. 7. Допускается приближенно принимать суммарный коэффициент
приведения Sm сум по данным табл. 3. Таблица 3
Приложение 2
(справочное) ОПРЕДЕЛЕНИЕ
РАСЧЕТНЫХ ХАРАКТЕРИСТИК ГРУНТА РАБОЧЕГО СЛОЯ ЗЕМЛЯНОГО ПОЛОТНА ПРИ РАСЧЕТЕ
ДОРОЖНОЙ ОДЕЖДЫ НА ПРОЧНОСТЬ
А. Определение расчетной
влажности грунта рабочего слоя Расчетную влажность дисперсного грунта Wp (доля от влажности на границе текучести Wm) при суммарной толщине слоев дорожной одежды Z1 > 0,75 м определяют по формуле Wp =
( + D1 - D2)(1 + 0,1t) - D3, (1) где - среднее
многолетнее значение относительной (доли от границы текучести) влажности грунта
в наиболее неблагоприятный (весенний) период года в рабочем слое земляного
полотна, отвечающего нормам СНиП по возвышению над источниками увлажнения, на
дорогах с усовершенствованными покрытиями и традиционными основаниями дорожных
одежд (щебень, гравий и т.п.) и при суммарной толщине одежды до 0,75 м (табл. 1) в зависимости от
дорожно-климатических зоны и подзоны (рис. 2), схемы увлажнения земляного полотна и типа грунта; D1 - поправка на особенности рельефа территории (табл. 2); D2 - поправка на конструктивные особенности проезжей части и обочин

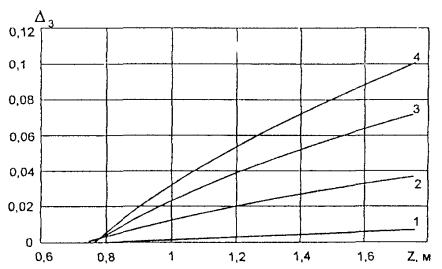

(табл. 3); D3 - поправка на влияние
суммарной толщины стабильных слоев дорожной одежды (рис. 1); t - коэффициент нормированного
отклонения, принимаемый в зависимости от требуемого уровня надежности по табл. 2 прил. 4. Таблица 1
|
