Утверждено
распоряжением Росавтодора
№ ОС-556-р от 24 06 2002

РЕКОМЕНДАЦИИ
ПО ВЫЯВЛЕНИЮ И УСТРАНЕНИЮ
КОЛЕЙ НА НЕЖЕСТКИХ
ДОРОЖНЫХ ОДЕЖДАХ

МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СЛУЖБА ДОРОЖНОГО ХОЗЯЙСТВА
(РОСАВТОДОР)

Москва 2002

Рекомендации по выявлению и устранению колей на нежестких дорожных одеждах

Рекомендации по устранению колей на нежестких дорожных одеждах разработаны по заданию Государственной службы дорожного хозяйства и предназначены для использования дорожными проектными и производственными организациями при определении и оценке степени колееобразования, расчете и прогнозировании возможной динамики этого процесса, а также при выборе методов и технологии работ по устранению и предупреждению образования колей.

Рекомендации состоят из 3 частей, каждая из которых имеет самостоятельное значение.

Первая часть - содержит методику измерений и оценки эксплуатационного состояния дорог по глубине колеи. Ввиду отсутствия в дорожных организациях специальных передвижных дорожных лабораторий, оснащенных современным измерительным оборудованием, предлагается производить измерение глубины и параметров колеи с использованием укороченной двухметровой рейки. Дается шкала оценки глубины колеи по степени ее опасности для движения автомобилей.

Вторая часть - содержит методику расчета и прогнозирования возможного развития процесса колееобразования на перспективу 5 лет и более с учетом интенсивности, состава движения и доли тяжелых грузовых автомобилей исходя из прочности дорожной конструкции, свойств материалов слоев дорожной одежды и грунта земляного полотна, природно-климатических условий и других эксплуатационных факторов.

Третья часть - содержит непосредственно практические методы и рекомендации по ликвидации и предупреждению образования колеи.

Все методы борьбы с колееобразованием разделены на четыре группы:

- организационно-технические мероприятия по снижению темпов колееобразования;

- методы ликвидации колей без устранения или с частичным устранением причин образования колей;

- методы ликвидации с устранением причин образования колей;

- методы предупреждения образования колей.

Конкретный метод и технологию борьбы с колееобразованием выбирают в каждом случае на основе анализа результатов обследования общего состояния дороги, выявления причин образования колей, их глубины, геометрических параметров и протяженности, интенсивности и состава движения, с учетом финансовых и материально-технических возможностей, сроков выполнения работ и других факторов.

Утверждено:

распоряжением Государственной

службы дорожного хозяйства

Министерства транспорта

Российской Федерации

№ ОС-441-Р от 17.05.2002 г.

Часть 1
МЕТОДИКА ИЗМЕРЕНИЙ И ОЦЕНКИ ЭКСПЛУАТАЦИОННОГО СОСТОЯНИЯ ДОРОГ ПО ГЛУБИНЕ КОЛЕИ

МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ СЛУЖБА ДОРОЖНОГО ХОЗЯЙСТВА
(РОСАВТОДОР)

Москва 2002

Под совместным воздействием движения тяжёлых и многоосных автомобилей и природно-климатических факторов на покрытиях дорожных одежд могут накапливаться дефекты и деформации, одним из видов которых является колея.

Получение полных и достоверных данных о параметрах колееобразования требует большого количества измерений специальными автоматизированными передвижными лабораториями с лазерным, ультразвуковым и другим оборудованием, широко применяемым во многих странах мира.

В настоящей работе рассматриваются методы ручного измерения глубины колеи, которые могут быть использованы при отсутствии указанных лабораторий.

При их разработке одновременно учитывались два принципиальных требования: обеспечить достаточную точность измерений для решения практических задач и максимально снизить затраты ручного труда в процессе полевых измерений.

Методика измерения глубины колеи с использованием укороченной рейки предназначена для оценки состояния поверхности проезжей части по ровности в поперечном направлении и позволяет выполнять измерение основных параметров колеи с целью планирования и организации работ по её устранению.

Методика разработана коллективом авторов МАДИ (ГТУ) в составе: д-ра техн. наук, проф. А.П. Васильева, д-ра техн. наук, проф. Ю.М. Яковлева, канд. техн. наук, доц. М.Г. Горячева, инж. М.Ю. Расторгуева и инж. С.В. Лугова.

1. Определения

Рейка укороченная - жёсткая прямолинейная рейка длиной 2000 мм, прикладываемая на подставочные стаканы, которые устанавливают на поверхности автомобильной дороги (проезжей части и обочине) с целью измерения просветов между рейкой и поверхностью проезжей части, а также расстояний между измеренными просветами.

Просвет под рейкой - зазор между нижней гранью рейки и поверхностью проезжей части дороги.

Подставочный стакан - приспособление в виде цилиндра постоянной (подставочный ста он постоянной высоты) и переменной (подставочный стакан переменной высоты) высоты, на которые прикладывают рейку в процессе определения параметров ровности в поперечном направлении.

Измерительный щуп - приспособление с измерительной шкалой заданной точности для определения просвета между рейкой и поверхностью проезжей части.

Общая глубина колеи относительно правого выпора - параметр колеи, определяемый расстоянием по вертикали от дна колеи до гребня правого выпора колеи.

Общая глубина колеи относительно левого выпора - параметр колеи, определяемый расстоянием по вертикали от дна колеи до гребня левого выпора колеи.

Глубина колеи - параметр колеи, определяемый расстоянием по вертикали от дна колеи до опорной грани рейки, уложенной в поперечном направлении на проезжую часть.

Дно колеи - параметр колеи, соответствующий самой нижней точке колеи.

Гребень выпора - параметр колеи, соответствующий самой верхней точке на выпоре.

Расстояние между гребнем колеи и дном колеи - расстояние по горизонтали между этими точками.

2. Организация работ по измерению параметров и глубины колеи на автомобильных дорогах

2.1. Измерение параметров и глубины колеи производят на автомобильных дорогах с нежесткими дорожными одеждами, имеющими покрытия из асфальтобетона или из материалов, обработанных органическими вяжущими

Работы по измерению глубины колеи производят в теплый период года при отсутствии воды на поверхности дороги. Измерение параметров колеи может выполняться как в составе общих работ по диагностике, так и самостоятельно. Для планирования работ на следующий год измерения выполняют в осенний период года после снижения высоких положительных температур воздуха на открытой местности до + 15 °С в дневное время. Завершить измерения следует до наступления устойчивых отрицательных температур.

2.2. Различают два способа измерения параметров колеи с применением укороченной рейки: упрощенный способ и измерение по методу вертикальных отметок.

Упрощенный способ рекомендуется для использования в процессе общей диагностики состояния дорог для предварительной оценки характера колееобразования, выявления участков, требующих устранения колеи, назначения вида работ и определения их ориентировочных объемов.

Способ определения параметров колеи путем измерения по методу вертикальных отметок рекомендуется для использования в процессе проектно-изыскательских работ для детальной оценки характера колееобразования и разработки проектно-сметной документации по устранению колеи.

2.3. Измерение параметров колей выполняется бригадой в рекомендуемом составе инженер - 1, техник - 2, рабочий - 1.

Оснащение бригады по измерению параметров колей включает:

- передвижную дорожную лабораторию или автомобиль «Дорожная служба» или любой другой автомобиль, позволяющий перевозить бригаду, измерительные приборы и дорожные знаки;

- рейку укороченную с уровнем, подставочные стаканы и измерительный щуп;

- курвиметр и измерительные ленты;

- защитные жилеты;

- набор дорожных знаков «Дорожные работы», «Объезд препятствия слева», «Ограничение максимальной скорости» и конусов.

2.4. Технологический процесс измерения глубины колеи может быть разбит на этапы:

- подготовительный;

- полевые обследования и измерения;

- обработка материалов полевых обследований и измерений и оформление документов.

2.5. Подготовительные работы включают:

- комплектование бригады;

- подготовку и оснащение передвижной лаборатории или другого автомобиля, средств измерения и защитных средств;

- заготовку форм журналов и таблиц;

- сбор информации об обследуемой дороге из технического паспорта дороги, АБДД, проекта, данных предыдущей диагностики или обследований;

- уточнение титула и категории дороги, интенсивности и состава движения, предварительное выявление участков с колеей;

- определение объемов работ по измерению параметров колеи, места дислокации бригады в период полевых работ;

- согласование работ с органами управления дорогой и органами ГИБДД;

- инструктаж исполнителей по правилам техники безопасности и охране труда в процессе выполнения полевых работ и измерений.

2.6. Полевые работы включают осмотр и оценку состояния поверхности дороги, а также измерения параметров колеи в установленном порядке.

2.6.1. Визуальный осмотр производят из автомобиля, движущегося со скоростью, позволяющей фиксировать дефекты состояния покрытия, но не более 20 км/ч или пешком. В местах, требующих детального осмотра и обследования, делаются остановки. Визуальное обследование дорог с раздельными проезжими частями производится в прямом и обратном направлениях.

2.6.2. В процессе визуального осмотра уточняют местоположение начала и конца самостоятельных участков с колеей в прямом и обратном направлениях и привязывают эти положения к километражу.

2.6.3. В местах измерения параметров колеи разбивают поперечник (створ), местоположение которого заносят в ведомость. До начала измерений с поверхности проезжей части и краевых укреплённых полос очищают пыль и грязь, чтобы были чётко видны границы покрытия и обочин.

2.6.4. На каждом самостоятельном участке производят измерения параметров колеи в соответствии с указаниями раздела 4.

2.6.5. Измерения производят под защитой автомобиля, располагающегося так, чтобы знаки «Дорожные работы», «Объезд препятствия слева» и «Ограничение максимальной скорости» были обращены навстречу движению отображённой на них информацией.

2.6.6. Результаты полевых измерений параметров колеи заносят в ведомость установленной формы и обрабатывают статистическим методами.

2.7. Работы по визуальному осмотру и измерению параметров колеи относятся к категории опасных. Все лица, участвующие в этой работе, должны строго соблюдать действующие «Правила техники безопасности при строительстве, ремонте и содержании дорог», а также другие ведомственные правила и инструкции. При выполнении работ непосредственно на дороге должны соблюдаться требования «Инструкции по организации движения и ограждению мест производства работ», а также специально разработанных для таких случаев инструкций и указаний.

3. Требования к измерительному оборудованию

3.1. Рейка укороченная и измерительный щуп (рис. 1):

- длина рейки должна быть 2000 ± 2 мм;

- прогиб рейки от собственного веса в середине пролёта не должен превышать 0,2 мм;

- ширина опорной грани рейки -50 ± 2 мм;

- отклонение опорной грани рейки от плоскости не должно превышать 0,2 мм; допускается вместо отклонения от плоскости измерять отклонение от прямолинейности продольного профиля поверхности опорной грани рейки, которое не должно превышать 0,2 мм;

- отклонение боковой грани рейки от прямолинейности не должно превышать 5 мм по длине рейки;

- рейка должна быть оснащена устройством для измерения уклона приложения рейки с точностью ± 0,001 (± 1,0 ‰);

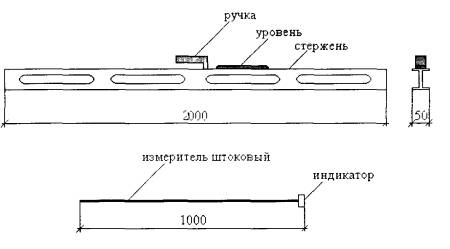

Рис. 1. Рейка укороченная и измерительный щуп для оценки состояния поперечной ровности (колеи)

- на боковые грани рейки наносится шкала, оцифрованная через 10 см от 0 до 200; шкала должна иметь сантиметровые деления;

- длина измерительного щупа должна быть 1000 ± 2 мм, не считая держателя;

- диаметр измерительного щупа должен быть 5 ± 0,5 мм;

- шкала на измерительном щупе должна обеспечивать возможность измерения параметров колеи до 30 см; шкала должна иметь миллиметровые деления;

- отклонение продольности измерительного щупа не должно превышать 1,0 мм.

3.2. Подставочные стаканы (рис. 2):

- подставочные стаканы изготавливаются из стойкого к износу материала;

- высота подставочных стаканов постоянной высоты должна составлять 70 ± 0,5 мм; 100 ± 0,5 мм; 120 ± 0,5 мм; 150 ± 0,5 мм;

- диаметр подставочных стаканов постоянной высоты должен быть 50 ± 1 мм;

- высота подставочного стакана переменной высоты должна быть: наибольшая - 150 ± 0,5 мм; наименьшая - 70 ± 0,5 мм.

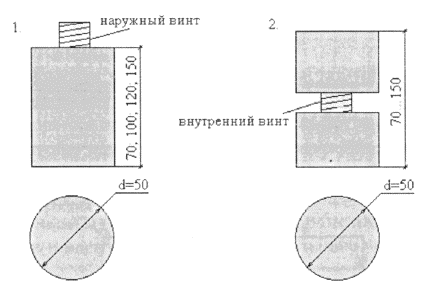

Рис. 2. Подставочные стаканы под рейку:

1 - постоянной высоты; 2 - переменной высоты

4. Проведение измерений

4.1. При проведении измерений следует разделять колеи по видам:

по расположению в пределах полосы движения (рис. 3):

- внешняя (справа по направлению движения);

- внутренняя (слева по направлению движения).

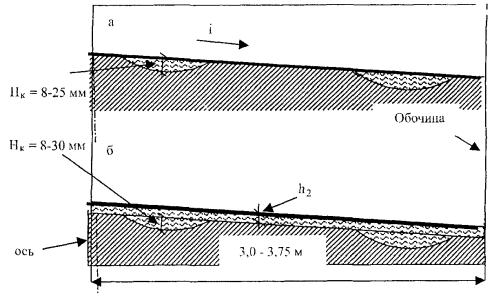

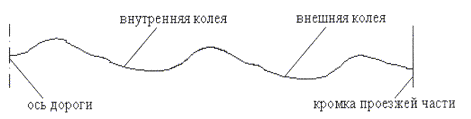

Рис. 3. Виды колеи по расположению в пределах полосы движения

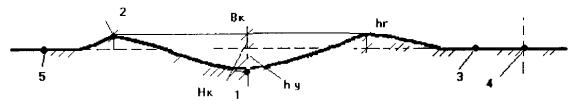

Рис. 4. Виды колеи по очертанию в поперечном профиле:

А, Б - с одним выпором;

В - с двумя выпорами;

Г - без выпоров

Измерения проводят на всём протяжении оцениваемого участка, при необходимости в обоих направлениях, за исключением мест прерывания колеи. В этом случае каждый из участков (как по направлению, так до и после прерывания колеи в одном направлении) выделяют в самостоятельный.

По очертанию в поперечном профиле (рис. 4):

- колея с одним выпором;

- колея с двумя выпорами;

- колея без выпоров.

4.2. Измерения глубины колеи по упрощённой методике выполняют по внешней колее с соблюдением требований к количеству створов измерения на каждом самостоятельном участке.

4.2.1. Рейку укладывают на выпоры внешней колеи и берут один отсчёт h_K в точке, соответствующей наибольшему углублению колеи в каждом створе (рис. 5), при помощи измерительного щупа, устанавливаемого вертикально, с точностью до 1 мм; при отсутствии выпоров рейку укладывают на проезжую часть таким образом, чтобы перекрыть измеряемую колею.

Если в створе измерения имеется дефект покрытия (выбоина, трещина и т.п.), створ измерения может быть перемещён вперёд или назад на расстояние до 0,5 м, чтобы исключить влияние данного дефекта на считываемый параметр.

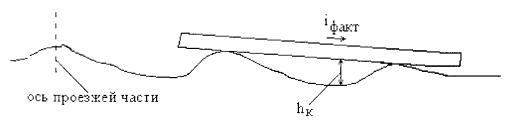

Рис. 5. Схема измерения глубины колеи по упрощённой методике

4.2.2. Количество створов измерения и расстояния между створами принимают в зависимости от длины самостоятельного и измерительного участков. Самостоятельным считается участок, на котором по визуальной оценке параметры колеи примерно одинаковы. Протяжённость такого участка может колебаться от 20 м до нескольких километров.

Самостоятельный участок разбивается на измерительные участки, длиной до 100 м (рис. 6).

4.2.3. Если общая длина самостоятельного участка не равна целому количеству измерительных участков по 100 м каждый, выделяется дополнительный укороченный измерительный участок.

Также назначается укороченный измерительный участок, если длина всего самостоятельного участка меньше 100 м.

4.2.4. На каждом измерительном участке выделяются 5 створов измерения на равном расстоянии один от другого (на 100-метровом участке через каждые 20 м), которым присваиваются номера от 1 до 5. При этом последний створ предыдущего измерительного участка становится первым створом последующего и имеет номер 5/1.

Укороченный измерительный участок также разбивается на 5 створов, расположенных на равном расстоянии один от другого (рис. 6).

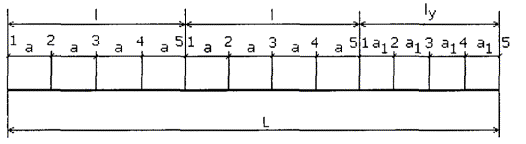

Рис. 6. Схема самостоятельного и измерительного участков:

L - длина самостоятельного участка, м; l - длина измерительного участка, м; l_у - длина укороченного измерительного участка, м; а, а₁ - расстояния между створами измерения, м; 1, 2, 3, 4, 5/1 - номера створов измерения

4.2.5. Глубина колеи измеряется в наиболее глубоком месте каждого створа и записывается в ведомость. Форма ведомости с примером заполнения приведена в табл. 1.

По каждому измерительному участку определяют расчётную глубину колеи. Для этого анализируют результаты измерений в 5 створах измерительного участка, отбрасывают самую большую величину, а следующую за ней величину глубины колеи в убывающем ряде принимают за расчётную на данном измерительном участке (h_кн).

4.2.6. Расчётную глубину колеи для самостоятельного участка определяют как среднеарифметическую из всех значений расчётной глубины колеи на измерительных участках:

, мм.

Результаты расчётов заносят в ведомость (табл. 1).

Таблица 1

Ведомость измерения глубины колеи по упрощённому способу

Участок дороги ______________________ Направление _____________________

Номер полосы _______________________

Положение начала участка ____________ Положение конца участка __________

Дата измерения ______________________

4.3. Для детальной оценки параметров колееобразования рекомендуется использовать способ измерения вертикальных отметок с применением укороченной рейки и подставочных стаканов.

Измерения рекомендуется выполнять в каждом створе по внешней и внутренней полосам наката каждого направления движения. При отсутствии явно выраженной колеи по внутренней полосе наката измерения производятся только по внешней колее.

4.4. Измерения параметров колеи производят в намеченных створах, причем первый и последний створы на каждом самостоятельном участке должны быть расположены на расстоянии 2…5 м от начала и конца участка.

4.4.1. Количество створов измерений и расстояния между створами назначают в зависимости от длины оцениваемого участка с учетом требуемой точности и надежности измерении (табл. 2).

Таблица 2

Расстояния между приложениями рейки при оценке состояния дорог по глубине колеи

Примечание. При длине оцениваемого участка менее 100 м расстояние между створами измерении принимать равным 2 м для любых случаев.

Если в створе измерения расположен дефект верхнего слоя покрытия (трещина, выбоина и т.п.), то створ измерения следует вынести за зону влияния данного дефекта.

4.5. Измерение параметров внешней колеи выполняют в намеченном створе, прикладывая рейку к верхней грани подставочных стаканов в поперечном направлении.

4.5.1. Подставочный стакан постоянной высоты устанавливают на кромку проезжей части, кромку краевой полосы или обочину. Подставочный стакан переменной высоты устанавливают в одном створе с подставочным стаканом постоянной высоты. Ширина зазора под укладываемой рейкой, ограниченная подставочными стаканами, должна перекрывать считываемые параметры внешней колеи (рис. 7.1.).

4.5.2. Рейку следует выводить в положение нулевого поперечного уклона проезжей части (горизонтальное положение) с помощью подставочного стакана переменной высоты.

4.5.3. При каждом приложении рейки следует измерять:

- величины одного наибольшего - d₁ и двух наименьших - d₂ и d₃ просветов под рейкой (рис. 7.1) при помощи измерительного щупа, устанавливаемого вертикально, с точностью до 1 мм, при отсутствии выпоров величины d₂ и d₃ измеряют на выходе из колеи, определяемом визуально.

4.5.4. В процессе измерений заполняют ведомость, в которую заносят полученные результаты (табл. 3).

4.6. При оценке параметров внутренней колеи измерение проводят в тех же створах, в которых выполняли измерение внешней колеи.

4.6.1. Рейку прикладывают к верхней грани подставочных стаканов, выводя ее в положение нулевого поперечного уклона проезжей части (горизонтальное положение). Ширина зазора под укладываемой рейкой, ограниченная подставочными стаканами, должна перекрывать считываемые параметры внутренней колеи (рис. 7.2).

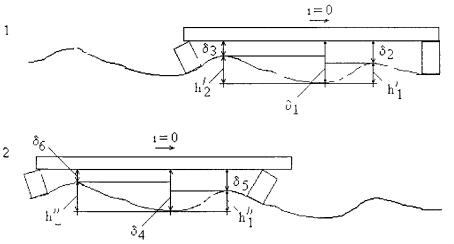

Рис. 7. Схема измерения параметров поперечной ровности проезжей части по методу вертикальных отметок:

1 - по внешней колее; 2 - по внутренней колее

4.6.2. При каждом приложении рейки следует измерять величины одного наибольшего - d₄ и двух наименьших - d₅ и d₆ просветов под рейкой (рис. 7.2) при помощи измерительного щупа, устанавливаемого вертикально, с точностью до 1 мм; при отсутствии выпоров величины d₅ и d₆ измеряют на выходе из колеи, определяемом визуально.

4.6.3. В процессе измерений заполняют ведомость, в которую заносят полученные результаты (табл. 3).

Таблица 3

Ведомость измерения параметров поперечной ровности (колеи) по методу вертикальных отметок

Участок дороги ______________________ Направление _____________________

Номер полосы ________________________

Положение начала участка _____________ Положение конца участка _________

Дата измерения ______________________

5. Обработка результатов измерений

5.1. Обработку результатов измерений по методу вертикальных отметок выполняют в следующей последовательности.

5.1.1. Рассчитывают суммарную неровность поверхности проезжей части в каждом створе по внешней колее (рис. 7) по формулам:

общая глубина колеи по отношению к правому выпору

h¢₁ = d₁ - d₂, мм;

общая глубина колеи по отношению к левому выпору

h¢₂ = d₁ - d₃, мм.

5.1.2. Рассчитывают суммарную неровность поверхности проезжей части в каждом створе по внутренней колее (рис. 7) по формулам:

общая глубина колеи по отношению к правому выпору

h¢¢₁ = d₄ - d₅, мм;

общая глубина колеи по отношению к левому выпору

h¢¢₂ = d₄ - d₆, мм.

5.1.3. Вычисление среднего значения общей (суммарной) неровности выполняют по формулам:

, мм;

, мм;

, мм;

, мм;

где n - количество замеров на участке.

5.1.4. Среднеквадратическое отклонение общей неровности поверхности проезжей части определяют по формулам:

, мм;

, мм;

, мм;

, мм;

5.1.5. Расчётное значение общей неровности поверхности проезжей части, сопоставляемое с оценочной шкалой, определяют по формулам:

 мм;

 мм;

 мм;

 мм;

где t - коэффициент нормированного отклонения, зависящий от гарантийной вероятности (принимать равным 1,04).

5.1.6. Выполнение расчётов сопровождают заполнением ведомости (табл. 4).

Таблица 4

Ведомость расчётных параметров поперечной ровности (колеи)

Участок дороги __________________ Направление _________________________

Номер полосы ____________ Положение начала участка __________ Положение конца участка __________

Дата измерения ___________________

6. Требования к состоянию дорог по глубине колеи

Полученные расчётные значения параметров и глубины колеи сопоставляют с их допустимыми и предельно допустимыми величинами, значения которых определены из условия обеспечения безопасности движения автомобилей на мокром покрытии со скоростью ниже расчётной на 25 % для допустимой глубины колеи и на 50 % для предельно допустимой глубины колеи, а также с учётом влияния колеи на условия очистки покрытия от снежных отложений и борьбы с зимней скользкостью (табл. 5 и 6).

Таблица 5

Шкала оценки состояния дорог по параметрам колеи, измеренным по упрощённой методике

Таблица 6

Шкала оценки состояния дорог по параметрам колеи, установленным по способу измерения вертикальных отметок

Участки дорог с глубиной колеи больше предельно допустимых значений относятся к опасным для движения автомобилей и требуют немедленного проведения работ по устранению колеи.

Утверждено

распоряжением Росавтодора

№ ОС-441-р от 17.05.2002

Часть 2
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ
ПО РАСЧЕТУ И ПРОГНОЗИРОВАНИЮ
КОЛЕЕОБРАЗОВАНИЯ НА НЕЖЕСТКИХ
ДОРОЖНЫХ ОДЕЖДАХ

МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ СЛУЖБА ДОРОЖНОГО ХОЗЯЙСТВА
(РОСАВТОДОР)

Москва 2002

Методические рекомендации по расчету и прогнозированию колееобразования на нежестких дорожных одеждах

Методические рекомендации предназначены для расчета и прогнозирования колееобразования на нежестких дорожных одеждах вследствие накопления остаточных деформаций в грунте земляного полотна, слоях основания и покрытия, а также структурного разрушения каменного материала. Рекомендации следует применять для вновь проектируемых и эксплуатируемых дорог.

Методика основывается на результатах теоретических и экспериментальных исследований, выполненных на кафедре строительства и эксплуатации дорог МАДИ (ГТУ), с использованием данных исследований Союздорнии, ГУП Росдорнии и др.

Методика разработана временным творческим коллективом, созданным при ООО «МАДИ-Путь», в составе: д-ра техн. наук А.П. Васильева (научный руководитель), д-ра техн. наук Ю.М. Яковлева (ответственный исполнитель), канд. техн. наук М.Г. Горячева, инж. С.В. Лугова, инж. М.Ю. Расторгуева (МАДИ ГТУ); д-ра техн. наук А.В. Руденского (ГУП Росдорнии).

1. Общие положения

1.1. Методические рекомендации предназначены для расчета и прогнозирования колееобразования на нежестких дорожных одеждах вследствие накопления остаточных деформаций в грунте земляного полотна, слоях основания и покрытия, а также структурного разрушения каменного материала. Рекомендации следует применять для вновь проектируемых и эксплуатируемых дорог.

1.2. Методика расчета и прогнозирования колееобразования предусматривает:

1.2.1. Сбор и обработку исходных данных.

1.2.2. Расчет и прогнозирование накопления остаточных деформаций в земляном полотне.

1.2.3. Расчет и прогнозирование накопления остаточных деформаций в слоях основания, не содержащих органическое вяжущее.

1.2.4. Расчет и прогнозирование накопления остаточных деформаций в слоях асфальтобетона и других битумосодержащих слоях.

1.2.5. Определение общей глубины колеи на основе результатов, полученных в п.п. 1.2.2.-1.2.4.

2. Сбор и обработка исходных данных

2.1. Сбор исходных данных включает получение сведений об интенсивности движения, конструкции дорожной одежды и фактической влажности грунта земляного полотна.

2.1.1. Фактическую интенсивность и состав движения в первый год после сдачи дороги в эксплуатацию определяют по окончании строительства или реконструкции путем непосредственных наблюдений на дороге в теплый период года (устойчивая положительная температура воздуха). При этом следует использовать методику, изложенную в приложении 6 Правил диагностики и оценки состояния автомобильных дорог ВСН 6-90.

Полученные результаты заносят в табл. 2.1.

Те же измерения производят во второй год эксплуатации.

Таблица 2.1

Результаты учета движения на дороге ........................ км ......

2.1.2. Конструкцию дорожной одежды (материалы слоев, их толщины и тип грунта земляного полотна) определяют по данным проекта либо бурения дорожной одежды.

2.1.3. Расчетные характеристики грунта земляного полотна (влажность, угол внутреннего трения, модуль упругости) определяют по данным полевых и лабораторных испытаний или по проектной документации.

Влажность грунта, принимаемую за расчетную, определяют путем отбора проб грунта при бурении, которое производят в весенний период наибольшего увлажнения грунта в местах нулевых отметок или выемок (при их наличии). При невозможности получения фактических данных о влажности грунта допускается ориентировочное определение расчетной влажности по приложению 2. Для полученного значения расчетной влажности по приложению 2 назначают угол внутреннего трения грунта, используемый в дальнейших расчетах.

2.2. Интенсивность движения грузовых автомобилей, приведенную к расчетной нагрузке 100 кН на ось (50 кН на колесо), вычисляют по формуле:

N_p = ×S_i = N₁×S₁ + N₂×S₂ + ....... + N_m×S_m,                                       (2.1)

где N_i или N₁, N₂, .... N_m - количество автомобилей в сутки по типам из табл. 2.1, авт./сут;

S_i или S₁, S₂, .... S_m - коэффициенты приведения автомобилей различного типа к расчетной нагрузке (см. табл. 2.2).

Таблица 2.2

Коэффициенты приведения автомобилей различных типов к расчетной нагрузке

2.3. По данным об интенсивности движения, приведенной к расчетной нагрузке, в первый и второй годы эксплуатации вычисляют показатель изменения интенсивности движения грузовых автомобилей q, используя формулу:

,                                                                (2.2)

где N_p1 и N_p2 - расчетная интенсивность движения в первый и во второй годы наблюдений.

При определении величины q можно воспользоваться данными проектной документации.

3. Расчет и прогнозирование остаточных деформаций в грунте земляного полотна

3.1. Вычисление ожидаемого суммарного числа приложений расчетных нагрузок по годам эксплуатации дороги при определении остаточных деформации в грунте земляного полотна осуществляют по формуле:

N_c = 0,6×f_пол×N_p1×K_с×T_рсг,                                                        (3.1)

где f_пол - коэффициент, учитывающий число полос движения и распределение движения по ним (см. табл. 3.1);

N_p1 - суточная интенсивность движения автомобилей, приведенных к расчетной нагрузке, в первый год службы дорожной одежды, авт./сут;

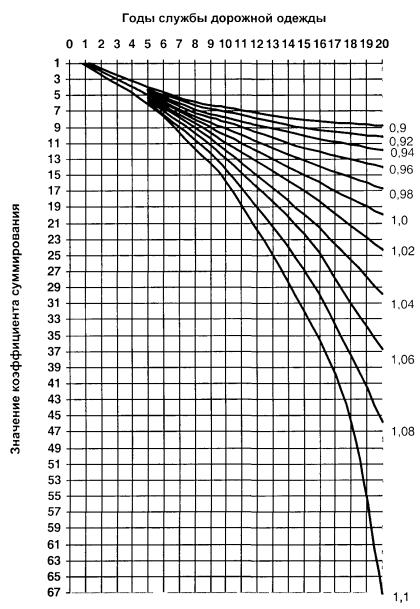

K_с - коэффициент суммирования, определяемый по графику рис. 3.1.

q - показатель изменения интенсивности движения по годам;

T_рсг - расчетное количество дней в году, соответствующее определенному состоянию дорожной одежды (см. табл. 3.2);

Т_сл - срок службы дорожной одежды (см. табл. 3.3.), годы.

Если дорожная одежда рассчитана по Инструкции ВСН 46-83, то определена перспективная интенсивность движения на одну полосу, приведенная к расчетному автомобилю N_р. В этом случае для расчета величины N_с следует пользоваться формулой:

N_c = 0,6××K_с×T_рсг,                                                         (3.2)

Таблица 3.1

Значения коэффициента, учитывающего число полос движения f_пол

Таблица 3.2

Количество расчетных дней в году Т_рсг

Таблица 3.3

Срок службы дорожной одежды Т_сл

Для расчета суммарного числа приложений расчетной нагрузки N_c в различные годы эксплуатации дорожной одежды в формулы (3.1) или (3.2) подставляют различные величины коэффициентов суммирования К_с, которые определяют по графику (см. рис. 3.1) для соответствующего срока службы одежды Т_сл.

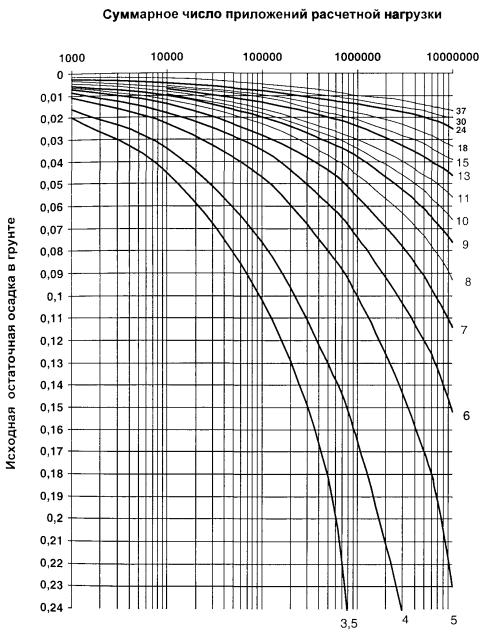

3.2. Вычисление остаточных деформаций в грунте по года
