СИСТЕМА НОРМАТИВНЫХ ДОКУМЕНТОВ В СТРОИТЕЛЬСТВЕ

ТЕПЛОЗАЩИТА И
ЭНЕРГОПОТРЕБЛЕНИЕ
ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

МИНИСТЕРСТВО СТРОИТЕЛЬСТВА И АРХИТЕКТУРЫ
РЕСПУБЛИКИ САХА (ЯКУТИЯ)

ЯКУТСК

2002

ПРЕДИСЛОВИЕ

1. РАЗРАБОТАНЫ: НИИ строительной физики (НИИСФ) РААСН, г. Москва (Матросов Ю.А. - научный рук., Бутовский И.Н., Климова Г.К.); Министерством строительства и архитектуры Республики Саха (Якутия), г. Якутск (Буслаев Ю.Н., Белолюбский Н.И.); Министерством жилищно-коммунального хозяйства Республики Саха (Якутия), г. Якутск (Попов В.Л., Андреев А.А.); Якутским государственным проектным, научно-исследовательским институтом строительства (ЯкутПНИИС), г. Якутск (Матвеева О.И.); Якутским государственным университетом (ЯГУ), г. Якутск (Данилов Н.Д., Кылатчанов А.П., Иванов В.Н.), Институтом физико-технических проблем Севера Сибирского отделения Российской Академии наук (ИФТПС СО РАН), г. Якутск (Степанов А.В., Тимофеев A.M., Шадрин А.П., Старостин Е.Г.); Центром энергетической эффективности (ЦЭНЭФ); г. Москва (Матросов Ю.А.); Обществом по защите природных ресурсов (Гольдштейн Д.Б.).

В основу нормативного документа положены МГСН 2.01-99, работы НИИСФ, ЯкутПНИИС, ЯГУ, ИФТПС СО РАН, ЦЭНЭФ, Общества по защите природных ресурсов.

2. ВНЕСЕНЫ Министерством строительства и архитектуры Республики Саха (Якутия).

3. СОГЛАСОВАНЫ с управлением ЖКХ, СЭС, экспертизой проектной продукции и УГПС УВД Республики Саха (Якутия).

4. УТВЕРЖДЕНЫ И ВВЕДЕНЫ в действие с 1 октября 2002 г. приказом Министерства строительства и архитектуры Республики Саха (Якутия)

от 26 сентября 2002 г. № 74.

5. ИЗДАНЫ по приказу Министерства строительства и архитектуры Республики Саха (Якутия) № 74 от 26 сентября 2002 г.

6. ЗАРЕГИСТРИРОВАНЫ Госстроем России от 09.01.03 № 9-29/13

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

Территориальные строительные нормы по теплозащите и энергопотреблению жилых и общественных зданий разработаны по заданию Министерства строительства и архитектуры Республики Саха (Якутия) в соответствии со статьей 53 «Градостроительного кодекса Российской Федерации» и с целью обеспечения эффективного использования тепловой энергии, расходуемой на отопление зданий, при обеспечении комфортных условий пребывания в них людей.

Эти нормы разработаны на основании Закона Российской Федерации «Об энергосбережении» № 28-Ф3 от 3.04.96 г., Закона PC (Я) «Об энергосбережении и эффективном использовании энергии» от 06.05.99 3N89-II, постановления Правительства РФ № 1087 от 2.11.95 г. «О неотложных мерах по энергосбережению», Указа Президента РФ № 472 от 7.05.95 г. «Основные направления энергетической политики Российской Федерации на период до 2010 года» и постановления Правительства РФ № 80 от 24.01.98 г. «О Федеральной целевой программе «Энергосбережение России» на 1998 - 2005 годы», и в соответствии с требованиями федеральных нормативных документов: СНиП 10-01, СНиП 23-01, СНиП II-3, СНиП 2.08.01, СНиП 2.08.02, СНиП 2.04.07, СНиП 2.04.05 и ГОСТ 30494, и обеспечивают согласно этим требованиям снижение уровня энергопотребления на отопление зданий с 2001 г. не менее, чем на 20 % по сравнению с 1999 г.

Требования настоящего нормативного документа преследуют цель проектирования жилых, зданий и зданий общественного назначения с эффективным использованием энергии путем выявления суммарного эффекта энергосбережения от использования архитектурных, строительных и инженерных решений, направленных на экономию энергетических ресурсов. В этих нормах впервые установлена взаимосвязь между теплозащитой здания и их системами отопления и теплоснабжения, рассматривая этот комплекс как единую энергетическую систему. В том числе выделены два типа основных систем теплоснабжения - централизованная и децентрализованная.

Нормативы 2002 г. в настоящих нормах установлены по второму этапу повышения теплозащиты из условий энергосбережения согласно СНиП II-3, учитывают особенности базы стройиндустрии Республики Саха (Якутия), местной промышленности стройматериалов, систем теплоснабжения и типологии проектных решений для массового жилищно-гражданского строительства.

При разработке настоящих норм использованы ТСН 23-304-99 г. Москвы (МГСН 2.01-99), ТСН 23-328-2001 Амурской области (ТСН 23-301-2001 АО) и типовые строительные нормы по теплозащите зданий для регионов РФ «Энергетическая эффективность в зданиях», разработанные ЦЭНЭФ, НИИСФ и Обществом по защите природных ресурсов, а также свод правил СП 23-101-2000 и СНиП 31-02.

ТСН 23-343-2002
Республики Саха (Якутия)

Система нормативных документов в строительстве

Территориальные строительные нормы Республики Саха (Якутия)

ТЕПЛОЗАЩИТА И ЭНЕРГОПОТРЕБЛЕНИЕ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

Thermal Performance and Heat Consumption Standard of Residential and Public Buildings

Дата введения 01-10-2002

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1 Настоящие нормы распространяются на проектирование новых и реконструкцию существующих жилых и общественных зданий и предназначены для обеспечения эффективного использования энергетических ресурсов с учетом возможностей базы строительной индустрии Республики Саха (Якутия).

1.2 Нормы должны соблюдаться на территории Республики Саха (Якутия) при проектировании новых, реконструируемых, капитально ремонтируемых отапливаемых жилых зданий (многоквартирных и одноквартирных) и зданий общественного назначения (дошкольных, домов-интернатов, общеобразовательных, лечебных учреждений и поликлиник, учебных, зрелищных, административно-бытовых и спортивных), а также других зданий общественного назначения с нормируемой температурой и относительной влажностью внутреннего воздуха. Допускается положения настоящих норм использовать при проектировании административно-бытовых зданий промпредприятий и зданий для размещения в них малых производств бытового назначения.

1.3 Нормы обязательны для применения юридическими лицами независимо от организационно-правовой формы и формы собственности, принадлежности и государственности, гражданами (физическими лицами), занимающимися индивидуальной трудовой деятельностью или осуществляющими индивидуальное строительство, а также иностранными юридическими и физическими лицами, осуществляющими деятельность в области проектирования и строительства на территории Республики Саха (Якутия), если иное не предусмотрено федеральным законом.

1.4 Нормы устанавливают обязательные минимальные требования по теплозащите зданий, исходя из условий по снижению их энергопотребления, допустимых санитарно-гигиенических показателей, противопожарных требований и необходимых комфортных условий.

При проектировании зданий допускается применять более высокие требования в соответствии с классификацией согласно 6.7 по категории энергетической эффективности, устанавливаемые конкретным заказчиком и направленные на достижение более высокого энергосберегающего эффекта. В этом случае нормативные значения, установленные в таблицах 4.6а и 4.6б, могут быть снижены вплоть до максимального уровня отклонения, установленного в пределах выбранной категории энергетической эффективности согласно таблице 6.1.

1.5 Нормы не распространяются на:

- мобильные (передвижные) жилые здания, временные здания и сооружения, которые находятся на одном месте не более двух отопительных сезонов;

- надувные оболочки, палатки и шатры;

- здания и сооружения, отапливаемые сезонно не более четырех месяцев в году;

- на малоэтажные одноквартирные рубленые деревянные дома со стенами из бревен или бруса при площади отапливаемых помещений не более 60 м², а также на однокомнатные пристройки к этим домам;

- объекты, начатые строительством по проектной документации, разработанной и утвержденной до момента ввода в действие настоящих норм.

Возможность применения настоящих норм при реконструкции существующих зданий, имеющих архитектурно-историческое значение, определяется на основании согласования с органами государственного контроля, охраны и использования памятников истории и культуры Республики Саха (Якутия) в каждом конкретном случае.

2 НОРМАТИВНЫЕ ССЫЛКИ

2.1 Правовая основа разработки настоящих норм для Республики Саха (Якутия) как субъекта Российской Федерации предусмотрена статьей 53 «Градостроительного кодекса Российской Федерации».

2.2 Перечень нормативных документов, на которые даны ссылки в данном документе, приведен в приложении А.

3 ОПРЕДЕЛЕНИЯ

Термины и их определения, применяемые в настоящем нормативном документе, приведены в приложении Б.

4 ТЕПЛОЗАЩИТА ЗДАНИЙ

4.1 ОБЩИЕ ПОЛОЖЕНИЯ

4.1.1 Настоящие нормы предназначены для обеспечения основного требования - рационального использования энергетических ресурсов путем выбора соответствующего уровня теплозащиты здания с учетом эффективности систем теплоснабжения и обеспечения микроклимата, рассматривая здание и системы его обеспечения как единое целое.

4.1.2 Выбор теплозащитных свойств здания должен осуществляться по одному из двух альтернативных подходов:

- потребительскому, когда теплозащитные свойства определяются по нормативному значению удельного энергопотребления здания в целом или его отдельных замкнутых объемов - блок секций, пристроек и прочего;

- предписывающему, когда нормативные требования предъявляются к отдельным элементам теплозащиты здания.

Выбор подхода разрешается осуществлять заказчику и проектной организации.

4.1.3 При выборе потребительского подхода теплозащитные свойства наружных ограждающих конструкций следует определять согласно подразделу 4.3 настоящих норм.

Расчетная величина удельного расхода тепловой энергии на отопление здания, определяемому согласно подразделу 4.5 настоящих норм, может быть снижена за счет:

а) изменения объемно-планировочных решений, обеспечивающих наименьшую площадь наружных ограждений, уменьшение числа наружных углов, увеличение ширины зданий, а также выбора оптимальной ориентации и рациональной компоновки многосекционных зданий; предварительный выбор объемно-планировочных решений жилых и общественных зданий следует осуществлять с учетом приложения В;

б) снижения площади световых проемов жилых зданий до минимально необходимой по требованиям естественной освещенности;

в) использования эффективных теплоизоляционных материалов и рационального расположения их в ограждающих конструкциях, обеспечивающего более высокую теплотехническую однородность и эксплуатационную надежность наружных ограждений, а также повышения степени уплотнения стыков и притворов открывающихся элементов наружных ограждений;

г) повышения эффективности авторегулирования систем обеспечения микроклимата, применения эффективных видов отопительных приборов и более рационального их расположения;

д) выбора более эффективных систем теплоснабжения;

е) утилизации поступающего в помещение тепла солнечной радиации и тепла удаляемого внутреннего воздуха, в том числе применение внутренних ограждающих конструкций повышенной массивностью, пропуска вытяжного воздуха через толщу ограждающих конструкций, рекуперации тепла вытяжного воздуха при механической системе вентиляции и прочее.

4.1.4 При выборе предписывающего подхода теплозащитные свойства наружных ограждающих конструкций следует определять согласно подразделу 4.4 настоящих норм.

4.1.5 Выбор окончательного проектного решения при использовании одного из двух подходов, поименованных в 4.1.2, следует выполнять на основе сравнения вариантов, предусмотренных в задании на проектирование, с различными конструктивными, объемно-планировочными и инженерными решениями по наименьшему значению удельного расхода тепловой энергии на отопление здания, определяемому согласно подразделу 4.5 настоящих норм.

4.1.6 В состав проекта здания следует включать раздел «Энергоэффективность» согласно раздела 8. С целью контроля на соответствие энергетических теплотехнических показателей на разных стадиях создания здания данным нормам следует заполнять энергетический паспорт здания согласно указаниям раздела 7.

4.2 ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ ТЕПЛОЗАЩИТЫ

Наружные климатические и внутренние условия

4.2.1 Среднюю температуру наружного воздуха за отопительный период t_ext^av, °C, и расчетную температуру наружного воздуха в холодный период года t_ext, °С, принимаемую равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92, следует принимать согласно СНиП 23-01 и в соответствии с таблицей 4.1 настоящих норм.

4.2.2 Оптимальные параметры внутреннего воздуха помещений зданий следует принимать согласно ГОСТ 30494 и СанПиН 2.1.2.1002 для соответствующих типов зданий и в соответствии с таблицей 4.2 настоящих норм.

4.2.3 Градусо-сутки отопительного периода D_d, °С·сут, следует принимать в соответствии с СНиП 23-01 и согласно таблице 4.3 настоящих норм.

4.2.4 Среднюю за отопительный период величину суммарной солнечной радиации на горизонтальную и вертикальные поверхности различной ориентации при действительных условиях облачности I, МДж/м² , следует принимать по таблице 4.4.

4.2.5 При проектировании пароизоляции ограждающих конструкций рассматривают следующие периоды их эксплуатации:

- годовой период, включающий все 12 месяцев;

- период месяцев с отрицательными (меньше нуля °С) среднемесячными температурами наружного воздуха;

- зимний период со среднемесячными температурами наружного воздуха ниже минус 5 °С;

- весенне-осенний со среднемесячными температурами наружного воздуха в интервале от минус 5 °С до плюс 5 °С;

- летний период со среднемесячными температурами наружного воздуха больше плюс 5 °С.

Среднюю температуру наружного воздуха t_i для соответствующего периода эксплуатации ограждающих конструкций следует вычислять как среднеарифметическое значение среднемесячных температур периода, определяемых по таблице 4.5.

Температуру в плоскости возможной конденсации t_c следует определять по формуле

t_c = t_int - (t_int - (t_int - t_i)·(1/a_int + R_c)/R_o,                                   (4.1)

где t_int - расчетная температура внутреннего воздуха, °С;

t_i - средняя температура наружного воздуха i-го периода, °С;

a_int - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м²·°С);

R_c - термическое сопротивление слоя ограждающей конструкции от внутренней поверхности до плоскости возможной конденсации, м²·°С/Вт;

R_o - сопротивление теплопередаче ограждающей конструкции, м²·°С/Вт.

Парциальное давление насыщенного водяного пара Е, Па, в плоскости возможной конденсации (Е₁, Е₂, Е₃, Е₀) при температуре t_с определяются согласно СП 23-101. Среднее парциальное давление водяного пара е, Па, годового периода e_ext и периода месяцев с отрицательными среднемесячными температурами e_o^ext определяется как среднеарифметическое значение парциального давления водяного пара соответствующих месяцев, принимаемых по таблице 4.5.

Примечание. В тексте данного нормативного документа согласно ГОСТ 25898 применен термин «парциальное давление водяного пара» вместо термина «упругость водяного пара».

Расчетные характеристики строительных материалов конструкций

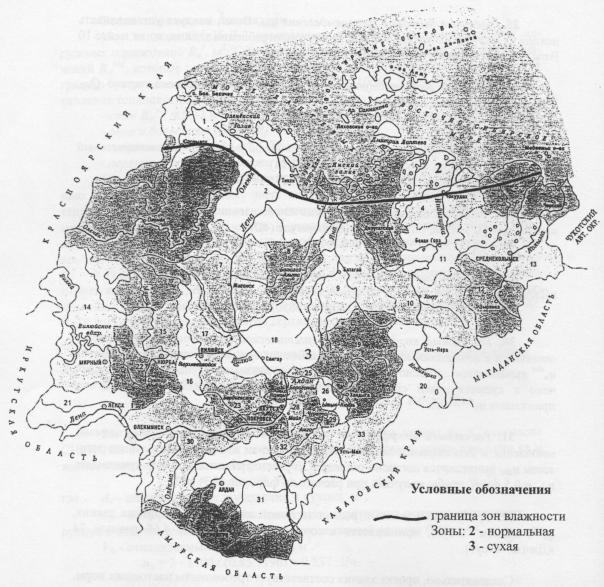

4.2.6 При проектировании теплозащиты используются следующие расчетные показатели строительных материалов конструкций для условий эксплуатации А или Б согласно СНиП II-3 и зон влажности по приложению Д:

- коэффициент теплопроводности λ, Вт/(м·°С);

- коэффициент теплоусвоения (при периоде 24 ч) s, Вт/(м²·°С);

- удельная теплоемкость (в сухом состоянии) с_o, кДж/(кг·°С);

- коэффициент паропроницаемости μ, мг/(м·ч·Па) или сопротивление паропроницанию R_vr, м²·ч·Па/мг;

- воздухопроницаемость G, кг/(м²·ч) или сопротивление воздухопроницанию R_a, м²·ч·Па/кг или м²·ч/кг (для окон и балконных дверей при Dр = 10 Па);

- коэффициент поглощения солнечной радиации наружной поверхностью ограждения ρ_o.

Примечание. Расчетные показатели эффективных теплоизоляционных материалов (минераловатных, стекловолокнистых и полимерных), а также материалов, не приведенных в СНиП II-3 и СП 23-101, следует принимать для условий эксплуатации А или Б согласно теплотехническим испытаниям по методике СП 23-101, полученных аккредитованными Госстроем России испытательными лабораториями с учетом расчетного массового отношения влаги в материале, приведенных для соответствующего материала в СНиП II-3 или СП 23-101.

Расчет отапливаемых площадей и объемов здания

4.2.7 При расчетах теплоэнергетических показателей зданий согласно разделу 4.5 следует руководствоваться следующими правилами:

а) Отапливаемую площадь здания следует определять как площадь этажей (в т.ч. мансардного, отапливаемого цокольного и подвального) здания, измеряемую в пределах внутренних поверхностей наружных стен, включая площадь, занимаемую перегородками и внутренними стенами. При этом площадь лестничных клеток и лифтовых шахт включается в площадь этажа. Площадь антресолей, галерей и балконов зрительных и других залов следует включать в отапливаемую площадь здания.

В отапливаемую площадь здания не включаются площади объемов здания неотапливаемого подвала (подполья), чердака или его части, не занятой под мансарду, остекленных лоджий, балконов, веранд, холодных кладовых и т.п., выходящих за пределы наружных ограждающих конструкций, а также площади технических этажей.

б) При определении площади мансардного помещения жилого здания учитывается площадь этого помещения с высотой от пола до наклонного потолка 1,5 м при наклоне 30° к горизонту, 1,1 м - при 45°, 0,5 м - при 60° и более. При промежуточных значениях высота определяется по интерполяции. Площадь помещения с меньшей высотой от пола до наклонного потолка следует учитывать в общей площади с коэффициентом 0,7, при этом минимальная высота стены, примыкающей к потолку, должна быть 1,2 м при наклоне потолка 30°, 0,8 м - при 45°-60°, не ограничивается при наклоне 60° и более.

При определении площади мансардного помещения общественного здания учитывается площадь этого помещения с высотой от пола до наклонного потолка не менее 1,6 м.

Таблица 4.1 - Расчетные температуры наружного воздуха

Таблица 4.2 - Расчетная температура, относительная влажность и температура точки росы внутреннего воздуха помещений, принимаемые при теплотехнических расчетах ограждающих конструкций

Примечание: Для зданий, не указанных в таблице 4.2, температуру воздуха внутри зданий t_int относительную влажность воздуха ٱ_int и соответствующую им температуру точки росы следует принимать согласно ГОСТ 30494 и нормам проектирования соответствующих зданий.

Таблица 4.3 - Градусо-сутки и продолжительность отопительного периода

Примечания к таблицам 4.1 и 4.3

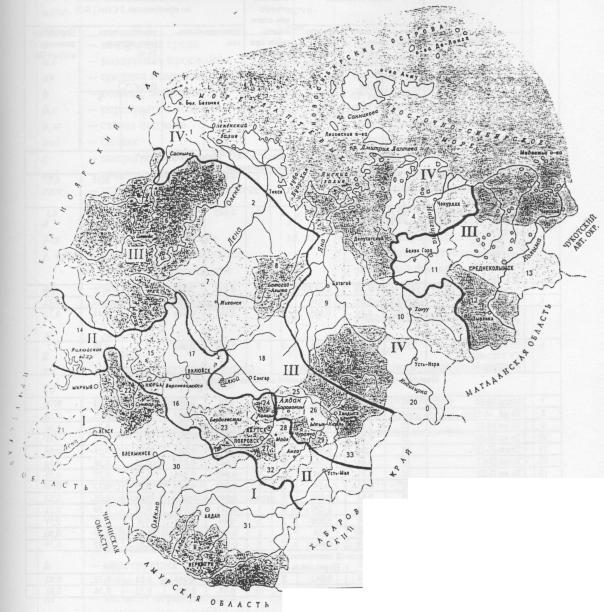

1. Климатические зоны выделены по градусо-суткам отопительного периода со средней месячной температурой воздуха ٱ 8 °С.

2. Представительные города (пункты) выбраны с учетом административного деления и наличия в них действующих метеорологических станций. Данные по городам Майя, Чернышевский, Нерюнгри, Намцы, Солнечный (Ыныкчан), Белая Гора, Айхал, Удачный, Туобуя, Хандыга (Теплый Ключ) определены методом интерполяции. При районировании территории с учетом административного деления отнесение приграничных городов к тому или иному соседнему району производилось с точностью до 100 градусо-суток.

3. В скобках приведены названия ближайших метеорологических станций.

Таблица 4.4 - Средняя величина суммарной солнечной радиации на горизонтальную и вертикальные поверхности при действительных условиях облачности I, МДж/м², за отопительный период
