ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ШЕСТИГРАННЫЕ
КЛАССА ТОЧНОСТИ С

Конструкция и размеры

Hexagon nuts, product grade С.
Construction and dimensions

ГОСТ
1552
6-70

(СТ СЭВ 3684-82)

Дата введения 01.01.72

1. Настоящий стандарт распространяется на шестигранные гайки класса точности С с диаметром резьбы от 3 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 3684-82.

(Измененная редакция, Изм. № 4, 6).

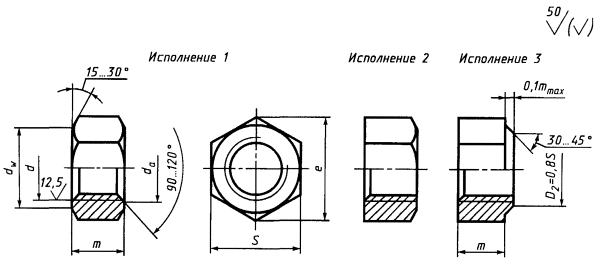

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 2-7).

3. Резьба - по ГОСТ 24705.

(Измененная редакция, Изм. № 4).

3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.


мм

Номинальный диаметр резьбы d

3

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

0,50

0,70

0,80

1,00

1,25

1,50

1,75

2

2,5

3

3,5

4

4,5

5

Размер «под ключ» S

5,5

7

8

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

Диаметр описанной окружности е, не менее

5,9

7,5

8,6

10,9

14,2

17,6

19,9

22,8

26,2

29,6

33,0

37,3

39,6

45,2

50,9

60,8

71,3

82,6

dа

не менее

3

4

5

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

не более

3,45

4,60

5,75

6,75

8,75

10,8

13,0

15,1

17,3

19,4

21,6

23,8

25,9

29,2

32,4

38,9

45,4

51,8

dw, не менее

5,0

6,3

7,2

9,0

11,7

14,5

16,5

19,2

22,0

24,8

27,7

31,4

33,2

38,0

42,7

51,1

59,9

69,4

Высота т

3,4

4,4

5,6

6,1

7,9

9,5

12,2

13,9

15,9

17,3

18,7

20,5

22,3

24,35

26,4

31,5

34,9

38,9

Примечания:

1. Размеры гаек, заключенные в скобки, применять не рекомендуется.

2. Допускается изготавливать гайки с размерами, указанными в приложении 2.

3. Допускается изготавливать гайки с номинальной высотой т не менее 0,8d и предельными отклонениями по ГОСТ 1759.1 при условии соблюдения требований ГОСТ 1759.5.


Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, класса прочности 5:

Гайка M12.5 (S18) ГОСТ 15526-70

То же, исполнения 2, с размером «под ключ» S = 19 мм, класса прочности 4:

Гайка 2М12.4 ГОСТ 15526-70

3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.

3а, 3б. (Введены дополнительно, Изм. № 5).

4. Технические требования - по ГОСТ 1759.0.

Механические свойства гаек должны соответствовать классам прочности 4 и 5 по ГОСТ 1759.5.

Гайки поставляют без покрытий.

В гайках исполнения 3 допускается утяжка металла, приводящая к местному уменьшению высоты ребер не более чем на 3 мм.

(Измененная редакция, Изм. № 2).

5. (Исключен, Изм. № 2).

6. Масса гаек указана в приложении 1.

7. (Исключен, Изм. № 4).

ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных гаек (исполнение 1)

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

3

0,542

12

17,730

24

127,50

4

1,109

14

27,43

27

180,90

5

1,720

16

40,450

30

250,30

6

3,026

18

56,250

36

423,60

8

6,461

20

74,26

42

661,50

10

11,580

22

106,90

48

988,20

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 4, 6, 7).

ПРИЛОЖЕНИЕ 2

Справочное

Размеры в мм

Номинальный диаметр резьбы, d

10

12

14

22

Размер «под ключ» S

17

19

22

32

Диаметр описанной окружности е, не менее

18,7

20,9

23,9

35,0

dw, не менее

15,5

17,2

20,1

29,5

Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг »

13,67

20,76

31,43

88,75

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 12.08.70 № 178

3. Стандарт полностью соответствует СТ СЭВ 3684-82

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

4

ГОСТ 1759.5-87

2, 4

ГОСТ 1759.1-82

2, 3а

ГОСТ 24705-81

3

ГОСТ 1759.3-83

3б





6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

7. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
