ГОСТ Р 52018-2003 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ БАДЬИ
ПРОХОДЧЕСКИЕ Технические условия ГОССТАНДАРТ
РОССИИ Москва Предисловие 1 РАЗРАБОТАН
Центральным научно-исследовательским и проектно-конструкторским институтом проходческих
машин и комплексов для угольной, горной промышленности и подземного
строительства ОАО «ЦНИИподземмаш» ВНЕСЕН Министерством
энергетики Российской Федерации 2 УТВЕРЖДЕН И
ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 27 февраля 2003 г. №
60-ст 3 ВВЕДЕН ВПЕРВЫЕ СОДЕРЖАНИЕ
ГОСТ Р 52018-2003 ГОСУДАРСТВЕННЫЙ
СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ БАДЬИ ПРОХОДЧЕСКИЕ Технические условия Shaft sinking hoppets. Specifications Дата введения 2004-01-01 1
Область применения
Настоящий
стандарт распространяется на проходческие бадьи типа БПСМ (далее - бадьи),
предназначенные для подъема горной массы, а также для спуска и подъема людей,
инструмента и материалов в вертикальных горных выработках. Стандарт
устанавливает технические условия и методы контроля параметров бадей при
изготовлении и испытаниях. Требования,
установленные в пунктах 4.1, 5.2, 5.4, 5.5, 5.7, 8.2.1 и разделе 6, являются обязательными, остальные
- рекомендуемыми. 2 Нормативные ссылкиВ настоящем
стандарте использованы ссылки на следующие стандарты: ГОСТ 2.601-95
Единая система конструкторской документации. Эксплуатационные документы ГОСТ
9.014-78 Единая система защиты от коррозии и старения. Временная
противокоррозийная защита изделий. Общие требования ГОСТ
9.032-74 Единая система защиты от коррозии и старения. Покрытия
лакокрасочные. Группы, технические требования и обозначения ГОСТ
9.104-79 Единая система защиты от коррозии и старения. Покрытия
лакокрасочные. Группы условий эксплуатации ГОСТ
9.401-91 Единая система защиты от коррозии и старения. Покрытия
лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к
воздействию климатических факторов ГОСТ
9.402-80 Единая система защиты от коррозии и старения. Покрытия
лакокрасочные. Подготовка металлических поверхностей перед окрашиванием ГОСТ
12.2.003-91 Система стандартов безопасности труда. Оборудование
производственное. Общие требования безопасности ГОСТ
12.2.106-85 Система стандартов безопасности труда. Машины и механизмы,
применяемые при разработке рудных, нерудных и россыпных месторождений полезных
ископаемых. Общие гигиенические требования и методы оценки ГОСТ 27.002-89
Надежность в технике. Основные понятия. Термины и определения ГОСТ 166-89
(ИСО 3599-76) Штангенциркули. Технические условия ГОСТ
427-75 Линейки измерительные металлические. Технические условия ГОСТ
535-88 Прокат сортовой и фасонный из стали углеродистой обыкновенного
качества. Основные технические условия ГОСТ
868-82 Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия ГОСТ 926-82
Эмаль ПФ-133. Технические условия ГОСТ
1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности
из углеродистой качественной конструкционной стали. Общие технические условия ГОСТ
3242-79 Соединения сварные. Методы контроля качества. ГОСТ
3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические
условия ГОСТ
4381-87 Микрометры рычажные. Общие технические условия ГОСТ 5494-95
Пудра алюминиевая. Технические условия ГОСТ
5631-79 Лак БТ-577 и краска БТ-177. Технические условия ГОСТ
6996-66 Сварные соединения. Методы определения механических свойств ГОСТ
7502-98 Рулетки измерительные металлические. Технические условия ГОСТ
12971-67 Таблички прямоугольные для машин и приборов. Размеры ГОСТ
13837-79 Динамометры общего назначения. Технические условия ГОСТ 14192-96 Маркировка грузов ГОСТ
15150-69 Машины, приборы и другие технические изделия. Исполнения для
различных климатических районов. Категории, условия эксплуатации, хранения и
транспортирования в части воздействия климатических факторов внешней среды ГОСТ
15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные
к ним местности. Упаковка, маркировка, транспортирование и хранение ГОСТ
16504-81 Система государственных испытаний продукции. Испытания и контроль
качества продукции. Основные термины и определения ГОСТ
23170-78 Упаковка для изделий машиностроения. Общие требования ГОСТ 23343-78
Грунтовка ГФ-0119. Технические условия ГОСТ
29329-92 Весы для статического взвешивания. Общие технические требования 3
Определения
В настоящем
стандарте применяют следующие термины с соответствующими определениями. 3.1 бадья
проходческая: Металлическая сварная конструкция в виде цилиндрического
сосуда любой вместимости для подъема горной массы, а также для спуска и подъема
людей, инструмента и материалов. 3.2 проходка:
Сооружение вертикальной горной выработки определенных размеров и глубины. 3.3 механизированная
разгрузка: Устройство, предназначенное для опрокидывания бадьи без участия
человека при высыпании горной массы. 3.4 грузоподъемность:
Наибольшая масса груза, которую допускается загружать в бадью. 3.5 статическая
нагрузка: Суммарная масса бадьи, груза и направляющей рамки. 3.6 номинальная
вместимость: Внутренний объем бадьи конкретного типоразмера. 3.7 уровень
загрузки: Максимальный уровень загрузки бадьи, который должен быть на 100
мм ниже верхней кромки по РД 05-94 [1]. 3.8 назначенный
срок службы: Календарная продолжительность эксплуатации, при достижении
которой эксплуатация бадьи должна быть прекращена независимо от ее технического
состояния. 4 Основные параметры и размеры4.1
Основные параметры и размеры бадей должны соответствовать приведенным в таблице
1. Таблица 1 - Основные параметры и
размеры бадей
4.2

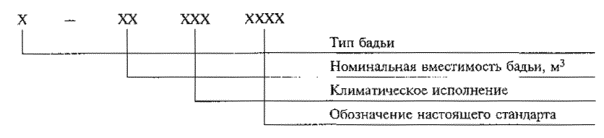

Структура и пример условного обозначения бадей приведены в приложении А. 5 Технические требования5.1 Требования к назначению 5.1.1 При
проходке вертикальных горных выработок конструкция бадей должна обеспечивать подъем
горной массы, а также спуск и подъем людей, инструмента и материалов. 5.2.1 В бадьях
должно быть надежное соединение узлов крепления дужки с корпусом бадьи. 5.2.2
Назначенный срок службы бадей - 2 года. При работе бадей в особо тяжелых
условиях выдачи горной массы с абразивностью а ³ 18 мг (по методу Л. И.
Барона и А. В. Кузнецова) - 1,5 года. 5.3 Требования стойкости к
внешним воздействиям 5.3.1 Бадьи
должны изготовляться в климатическом исполнении У категории 5 по ГОСТ
15150. 5.3.2 Подготовка
поверхностей бадей под лакокрасочные покрытия - по ГОСТ
9.402. 5.3.3 Перед
покрытием с поверхностей бадей должны быть удалены ржавчина, а также масляные и
другие загрязнения. 5.3.4
Лакокрасочные покрытия бадей должны соответствовать классу VII по ГОСТ
9.032. 5.3.5 Наружные
поверхности бадей должны быть покрыты эмалью ПФ-133 по ГОСТ 926 или лаком БТ-577 по ГОСТ
5631 с пудрой алюминиевой ПАП-2 по ГОСТ 5494 в один слой,
внутренние поверхности - грунтовкой ГФ-0119 по ГОСТ 23343 в один слой. 5.3.6 Покрытие
поверхности должно быть сплошным, просвечивание металла не допускается. 5.3.7
Допускается использование других лакокрасочных покрытий, предусмотренных
чертежами, при условии сохранения качества покрытий бадей. 5.3.8
Неокрашенные обработанные поверхности бадей должны быть подвергнуты консервации
по ГОСТ 9.104
по группам изделий 1-3 на 1 год. 5.4 Требования к конструкции 5.4.1 Бадьи каждого
типоразмера должны изготовляться в соответствии с требованиями настоящего
стандарта по чертежам, утвержденным в установленном порядке. Конструкция бадей
должна обеспечивать механизированную разгрузку горной массы. 5.4.2 Сварочные
материалы должны обеспечивать прочность сварных соединений не ниже прочности
основного металла. 5.4.3 Стыковые
сварные швы бадей должны быть герметичными и иметь следующие механические
свойства: угол загиба: для
углеродистых сталей - не менее 100°; для
низколегированных сталей - не менее 80°; предел
прочности при растяжении - не менее 0,9 нижнего предела прочности
соответствующей марки стали. 5.4.4 Приварка
перекладин дужек бадей проводится накладками; размеры и расположение сварных
швов - в соответствии с чертежами. 5.4.5 Проушины
дужек бадей должны изготовляться путем ковки прутка дужки без применения
сварки. 5.4.6 В
собранных бадьях дужки должны свободно поворачиваться на осях в обе стороны. 5.4.7
Отклонение по овальности корпуса должно быть не более предельного отклонения по
номинальному наружному диаметру бадьи. 5.5 Требования к материалам 5.5.1 Корпусы
бадей должны изготовляться из углеродистой стали марки Ст3пс3 по ГОСТ
535. Допускается применять сталь других марок, имеющих свариваемость и
механические свойства, аналогичные указанной марке. 5.5.2 Дужки
бадей, кроме перекладин, должны изготовляться из стали марки 20 по ГОСТ
1050. Материалы проушин и осей должны соответствовать указанным в чертежах. 5.5.3 Марки
сталей, применяемых для изготовления бадей, должны иметь сертификаты
предприятий-изготовителей. 5.5.4 Металлы
для дужек бадей и деталей, соединяющих дужку с корпусом, перед запуском в
производство должны быть подвергнуты контрольной проверке в лаборатории
предприятия - изготовителя бадей на соответствие химического состава и
механических свойств марки сталей сертификату при поступлении каждой партии
металла. Данные лабораторной проверки металла заносят в формуляр на бадьи. 5.6
Комплектность 5.6.1 В
комплект поставки должны входить бадья и формуляр по ГОСТ 2.601. Примечание - Формуляр входит в комплект поставки по
требованию заказчика. 5.6.2 К каждой
бадье стальной проволокой по ГОСТ
3282 должна быть прикреплена табличка по ГОСТ 12971,
содержащая следующие данные: - товарный знак
предприятия-изготовителя; - обозначение
бадьи; - обозначение
настоящего стандарта; - порядковый
номер бадьи по системе нумерации предприятия-изготовителя; - год и месяц
изготовления бадьи. 5.7 Маркировка 5.7.1 На дужке,
проушинах и подвеске бадьи должна быть ударным способом нанесена маркировка,
содержащая номер детали, марку стали, номер плавки или партии. Кроме этого на
дужке должно быть клеймо номера бадьи по системе нумерации
предприятия-изготовителя. Глубина клейма должна обеспечивать сохранность
маркировки в течение периода эксплуатации бадьи. 5.7.2 Снаружи
на корпусе бадьи электросваркой должен быть нанесен порядковый номер бадьи.
Высота цифр должна быть 80 - 100 мм. 5.7.3
Транспортная маркировка должна соответствовать ГОСТ 14192 и содержать основные, дополнительные и
информационные надписи. 5.7.4
Маркировку наносят на корпус бадьи при помощи трафарета эмалью ПФ-133 по ГОСТ 926 цветом,
отличающимся от цвета бадьи. 5.8 Упаковка 5.8.1 Бадьи
поставляются потребителю в собранном виде по ГОСТ 23170;
категория упаковки - КУ-0. 5.8.2 Бадьи,
отправляемые в районы Крайнего Севера и труднодоступные районы, упаковывают,
маркируют, транспортируют и хранят в соответствии с требованиями ГОСТ
15846. 6 Требования
безопасности
6.1 Бадьи
должны соответствовать требованиям ГОСТ
12.2.003, ГОСТ
12.2.106, [1], [2]. 6.2 Дужки бадей,
подвески и детали, соединяющие дужку с корпусом, должны иметь 13-кратный запас
прочности по отношению к статической нагрузке. 6.3 Для защиты
рук перемещающихся в бадье людей при опускании дужки, на кромке корпуса бадьи
должны быть предохранительные кулаки (упоры) высотой не менее 40 мм от кромки
бадьи. 6.4 Для
безопасной и удобной посадки людей в бадьи должны быть предусмотрены ступени,
не выступающие за внешние размеры бадьи. 7 Правила приемки7.1
Представляемые на испытания бадьи должны быть проверены ОТК
предприятия-изготовителя на соответствие требованиям настоящего стандарта и
нормативной документации. 7.2 Испытания
проводят на предприятии-изготовителе. 7.3 Бадьи
подвергают следующим видам испытаний: - приемочным
испытаниям (головной образец бадьи каждого типоразмера); -
приемосдаточным (каждая бадья); - периодическим
(десятая бадья каждого типоразмера из прошедших приемосдаточные испытания); -
сертификационным (число образцов - в соответствии с установленным порядком
сертификации). 7.4 Бадьи считают
выдержавшими испытания, если они соответствуют требованиям настоящего
стандарта. При получении неудовлетворительных результатов испытаний
обнаруженные дефекты устраняют, а испытания повторяют в необходимом объеме. 7.5 Проверку
дужки и деталей ее крепления к корпусу бадьи на 13-кратный запас прочности по
отношению к максимальной статической нагрузке проводят также при изменении
технологии изготовления и использовании материалов, влияющих на качество бадей. 7.6 При
проведении испытаний необходимо соблюдать требования безопасности по ГОСТ
12.2.003. Контроль качества - по ГОСТ
16504. 8
Методы контроля
8.1 Средства
контроля и вспомогательные устройства 8.1.1
Используемые средства контроля должны иметь свидетельства о поверке, а также
клейма и пломбы, подтверждающие их пригодность к эксплуатации. 8.1.2
Допускается применять средства контроля, не указанные в настоящем стандарте,
при условии обеспечения ими требуемой точности измерений. 8.2 Порядок проведения
контроля 8.2.1
Методы проведения контроля основных показателей бадей приведены в таблице 2. Таблица 2 - Основные показатели
бадей и методы их контроля
8.2.2
Методы контроля, приведенные в таблице 2, допускается уточнять в
рабочих методиках испытаний. 8.2.3 Применяемость
показателей по видам испытаний бадей приведена в приложении Б. 8.2.4 При
применении показывающих средств измерений, число измерений должно быть не менее
трех. За результат измерений принимают среднее арифметическое значение. При
приемосдаточных испытаниях допускается измерять параметры бадей один раз. 8.3 Правила обработки и
оформления результатов контроля 8.3.1
Результаты контроля сравнивают со значениями, установленными в нормативной
документации на конкретный типоразмер бадьи. 8.3.2
Результаты измерений оформляют в виде акта или протокола в соответствии с
требованиями рабочих методик испытаний и инструкций на используемые средства
измерений. 8.3.3
Результаты сертификационных испытаний должны быть зафиксированы на носителях
информации. 8.4 Допускаемые погрешности
контроля 8.4.1
Допускаемые значения суммарной погрешности измерений параметров и отклонения
результатов измерений от среднего арифметического значения не должны превышать
значений, указанных в таблице 3. Таблица 3 - Допускаемые погрешности
контроля
8.4.2
Если отклонения хотя бы одного из параметров превышают значения, указанные в
таблице 3,
измерения проводят повторно. 9
Транспортирование и хранение
9.1
Транспортирование бадей осуществляют в собранном виде без упаковки любым видом
транспорта в соответствии с требованиями [4] - [7]. 9.2 Условия
транспортирования бадей в части воздействия механических факторов - С по ГОСТ
23170, а при морских перевозках - Ж по ГОСТ 23170. 9.3 Хранение
бадей - по ГОСТ
15150, условия хранения ОЖ-2 при температуре воздуха не ниже минус 40 °С. 9.4 Строповку
бадей проводят за дужку. В транспортном положении дужка должна лежать на
предохранительных кулаках (упорах). ПРИЛОЖЕНИЕ А
|
Наименование
показателя |
Применяемость
показателей по виду испытаний |
Приемочные
испытания головного образца |
||
приемосдаточных |
периодических |
сертификационных |
||
1 Номинальная вместимость |
- |
- |
- |
+ |
2 Грузоподъемность |
- |
- |
- |
+ |
3 Номинальный наружный диаметр корпуса
бадьи |
+ |
+ |
- |
+ |
4 Высота корпуса бадьи |
+ |
+ |
- |
- |
5 Масса |
- |
+ |
- |
+ |
6 Надежность крепления дужки с корпусом
бадьи |
+ |
+ |
+ |
- |
7 Назначенный срок службы бадьи |
- |
- |
- |
+ |
8 Качество лакокрасочного покрытия и
консервации |
+ |
+ |
- |
- |
9 Сварочные материалы и сварные швы |
+ |
+ |
- |
- |
10 Герметичность сварных швов |
+ |
+ |
- |
- |
11 Расположение сварных швов перекладин |
+ |
+ |
- |
- |
12 Правильность сборки соединения дужки с
корпусом бадьи |
+ |
+ |
- |
- |
13 Отклонение по овальности корпуса бадьи |
+ |
+ |
+ |
- |
14 Марки сталей, из которых изготовлены
корпус, дужки и соединительные элементы |
+ |
+ |
- |
+ |
15 Комплектность |
+ |
+ |
- |
- |
16 Маркировка, упаковка и консервация |
+ |
+ |
- |
- |
17 13-кратный запас прочности дужки,
подвесок и деталей крепления дужки к корпусу |
- |
- |
- |
+ |
18 Наличие предохранительных кулаков |
+ |
+ |
- |
- |
19 Наличие ступеней в корпусе бадьи |
+ |
+ |
- |
- |
Примечание - Знак «+» означает применяемость
показателей; знак «-» - неприменяемость. |
[2]
ПБ 06-111-95 Единые правила безопасности при разработке рудных, нерудных и
россыпных месторождений полезных ископаемых подземным способом, утвержденные
Постановлением Госгортехнадзора России 23.01.95 № 4
[3]
ТУ 25-1819-0021-90 Секундомеры механические
[4]
Правила перевозки грузов, утвержденные Министерством путей сообщения
[5] Технические
условия погрузки и крепления грузов, утвержденные Министерством путей сообщения
[6] Правила
перевозки грузов автомобильным транспортом
[7]
Общие специальные правила перевозки, утвержденные Министерством морского флота
Ключевые слова: проходческие
бадьи, технические условия и требования, методы контроля
|
|
