ГОСТ 17673-81*

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ С УВЕЛИЧЕННОЙ ПОТАЙНОЙ ГОЛОВКОЙ
И КВАДРАТНЫМ ПОДГОЛОВКОМ
КЛАССА ТОЧНОСТИ С

ГОСТ 17673-81
СТ СЭВ 2324-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ С УВЕЛИЧЕННОЙ ПОТАЙНОЙ ГОЛОВКОЙ
И КВАДРАТНЫМ ПОДГОЛОВКОМ
КЛАССА ТОЧНОСТИ С

Конструкция и размеры

Increased countersunk square shoulder bolts,
product grade C.
Construction and dimensions

ГОСТ
17673-81*

(СТ СЭВ 2324-80)

Взамен
ГОСТ 17673-72

Постановлением Государственного комитета СССР по стандартам от 15 января 1981 г. № 2 срок введения установлен

с 01.01.82

Проверен в 1986 г. Постановлением Госстандарта СССР от 23.06.86 № 1643 срок действия продлен

до 01.01.97

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на болты с увеличенной потайной головкой и квадратным подголовком класса точности С с номинальным диаметром резьбы от 5 до 16 мм.

(Измененная редакция, Изм. № 1).

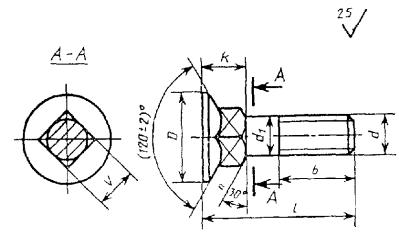

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

Номинальный диаметр резьбы d		5	6	8	10	12	16
Диаметр головки D		11	14	18	23	28	35
Высота головки с подголовком k (J_s 16)		6	7	9	11	13	16
Размер стороны квадратного подголовка V		5	6	8	10	12	16
Длина резьбы b	Для l £ 120	16	18	22	26	30	38
Длина резьбы b	Для l > 120	-	-	-	-	-	44

Пример условного обозначения болта с диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 8g, длиной l = 60 мм, класса прочности 4.6, с цинковым покрытием, толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:

Болт М12´60.46.016 ГОСТ 17673-81

3. Резьба - по ГОСТ 24705-81, шаг резьбы - крупный. Сбег и недорез резьбы - по ГОСТ 27148-86.

Концы болтов - по ГОСТ 12414 - 66.

(Измененная редакция, Изм. № 1, 2).

3а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

По согласованию между изготовителем и потребителем допускается изготовлять болты с полем допуска резьбы 6е.

3б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

3а; 3б. (Введены дополнительно, Изм. № 1).

4. Диаметр гладкой части стержня d₁ примерно равен среднему диаметру резьбы или равен номинальному диаметру резьбы.

Таблицa 2

мм

Длина болта l	Номинальный диаметр резьбы d
Длина болта l	5	6	8	10	12	16
20		-	-	-	-	-
25				-	-	-
30						-
35						-
40						-
45
50
55	-
60	-
65	-	-
70	-	-
75	-	-
80	-	-
90	-	-	-
100	-	-	-
110	-	-	-	-
120	-	-	-	-
130	-	-	-	-	-
140	-	-	-	-	-
150	-	-	-	-	-
160	-	-	-	-	-
170	-	-	-	-	-
180	-	-	-	-	-
190	-	-	-	-	-
200	-	-	-	-	-
Примечания. 1. Болты изготовляют с длинами, заключенными между жирными линиями. 2. Болты в области от верхней жирной линии до пунктирной линии изготовляют с резьбой до подголовка.

5. Технические требования - по ГОСТ 1759.0-87.

Механические свойства болтов должны соответствовать классам прочности 3.6, 4.6 и 5.6.

6. Теоретическая масса болтов указана в справочном приложении.

ПРИЛОЖЕНИЕ

Справочное

Длина болта l, мм	Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм
Длина болта l, мм	5	6	8	10	12	16
20	3,562	-	-	-	-	-
25	4,180	6,467	12,23	-	-	-
30	4,799	7,350	13,82	23,85	37,56	-
35	5,418	8,232	15,41	26,36	41,20	-
40	6,036	9,115	17,01	28,87	44,84	-
45	6,655	9,997	18,60	31,38	48,48	91,30
50	7,274	10,879	20,19	33,90	52,12	97,90
55	-	11,761	21,78	36,41	55,75	104,50
60	-	12,643	23,38	38,92	59,39	111,10
65	-	-	24,98	41,43	63,03	117,80
70	-	-	26,58	43,94	66,66	124,40
75	-	-	28,18	46,45	70,30	131,10
80	-	-	29,78	48,96	73,94	137,80
90	-	-	-	55,98	81,22	151,10
100	-	-	-	63,00	88,49	164,40
110	-	-	-	-	95,77	177,80
120	-	-	-	-	103,04	191,10
130	-	-	-	-	-	204,40
140	-	-	-	-	-	217,70
150	-	-	-	-	-	231,00
160	-	-	-	-	-	244,40
170	-	-	-	-	-	257,70
180	-	-	-	-	-	271,00
190	-	-	-	-	-	284,40
200	-	-	-	-	-	297,70
