МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДЕЛАМ
ГРАЖДАНСКОЙ ОБОРОНЫ, ЧРЕЗВЫЧАЙНЫМ СИТУАЦИЯМ
И ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ СТИХИЙНЫХ БЕДСТВИЙ

ГОСУДАРСТВЕННАЯ ПРОТИВОПОЖАРНАЯ СЛУЖБА

ОПРЕДЕЛЕНИЕ КАТЕГОРИЙ ПОМЕЩЕНИЙ, ЗДАНИЙ
И НАРУЖНЫХ УСТАНОВОК ПО ВЗРЫВОПОЖАРНОЙ
И ПОЖАРНОЙ ОПАСНОСТИ

НПБ 105-03

МОСКВА 2003

Разработаны Главным управлением Государственной противопожарной службы Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (ГУГПС МЧС России) и Федеральным учреждением «Всероссийский ордена «Знак Почета» научно исследовательский институт противопожарной обороны Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий» (ФГУ ВНИИПО МЧС России).

Внесены и подготовлены к утверждению нормативно-техническим отделом Главного управления Государственной противопожарной службы (ГУГПС МЧС России).

Письмом Минюста России от 27.06.2003 г. № 07/6504-ЮД признаны не нуждающимися в государственной регистрации.

Утверждены приказом МЧС России от 18.06.2003 г. № 314.

Дата введения в действие - с момента опубликования.

Взамен НПБ 105-95, НПБ 107-97.

МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДЕЛАМ
ГРАЖДАНСКОЙ ОБОРОНЫ, ЧРЕЗВЫЧАЙНЫМ СИТУАЦИЯМ
И ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ СТИХИЙНЫХ БЕДСТВИЙ

ГОСУДАРСТВЕННАЯ ПРОТИВОПОЖАРНАЯ СЛУЖБА

ОПРЕДЕЛЕНИЕ КАТЕГОРИЙ ПОМЕЩЕНИЙ,
ЗДАНИЙ И НАРУЖНЫХ УСТАНОВОК
ПО ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ
ОПАСНОСТИ

DETERMINATION OF CATEGORIES OF ROOMS,
BUILDINGS AND EXTERNAL INSTALLATIONS ON
EXCPLOSION AND FIRE HAZARD

НПБ 105-03

Дата введения 01.08.2003 г.

Настоящие нормы устанавливают методику определения категорий помещений и зданий (или частей зданий между противопожарными стенами - пожарных отсеков)¹ производственного и складского назначения по взрывопожарной и пожарной опасности в зависимости от количества и пожаровзрывоопасных свойств находящихся (обращающихся) в них веществ и материалов с учетом особенностей технологических процессов размешенных в них производств, а также методику определения категорий наружных установок производственного и складского назначения² по пожарной опасности.

¹ Далее по тексту - помещений и зданий

² Далее по тексту - наружные установки

Методика определения категорий помещений и зданий по взрывопожарной и пожарной опасности должна использоваться в проектно-сметной и эксплутационной документации на здания, помещения и наружные установки.

Категории помещений и зданий предприятий и учреждений определяются на стадии проектирования зданий и сооружений в соответствии с настоящими нормами и ведомственными нормами технологического проектирования, утвержденными в установленном порядке.

Требования норм к наружным установкам должны учитываться в проектах на строительство, расширение, реконструкцию и техническое перевооружение, при изменениях технологических процессов и при эксплуатации наружных установок. Наряду с настоящими нормами следует также руководствоваться положениями ведомственных норм технологического проектирования, касающихся категорирования наружных установок, утвержденных в установленном порядке.

В области оценки взрывоопасности настоящие нормы выделяют категории взрывопожароопасных помещений и зданий, более детальная классификация которых по взрывоопасности и необходимые защитные мероприятия должны регламентироваться самостоятельными нормативными документами.

Категории помещений и зданий, определенные в соответствии с настоящими нормами, следует применять для установления нормативных требований по обеспечению взрывопожарной и пожарной безопасности указанных помещений и зданий в отношении планировки и застройки, этажности, площадей, размещения помещений, конструктивных решений, инженерного оборудования.

Настоящие нормы не распространяются:

на помещения и здания для производства и хранения взрывчатых веществ (далее - ВВ), средств инициирования ВВ, здания и сооружения, проектируемые по специальным нормам и правилам, утвержденным в установленном порядке;

на наружные установки для производства и хранения ВВ, средств инициирования ВВ, наружные установки, проектируемые по специальным нормам и правилам, утвержденным в установленном порядке, а также на оценку уровня взрывоопасности наружных установок.

Термины и их определения приняты в соответствии с нормативными документами по пожарной безопасности.

Под термином «Наружная установка» в настоящих нормах понимается комплекс аппаратов и технологического оборудования, расположенных вне зданий, с несущими и обслуживающими конструкциями.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1. По взрывопожарной и пожарной опасности помещения подразделяются на категории А, Б, В1 - В4, Г и Д, а здания - на категории А, Б, В, Г и Д.

По пожарной опасности наружные установки подразделяются на категории А_н, Б_н, В_н, Г_н и Д_н.

2. Категории взрывопожарной и пожарной опасности помещений и зданий определяются для наиболее неблагоприятного в отношении пожара или взрыва периода, исходя из вида находящихся в аппаратах и помещениях горючих веществ и материалов, их количества и пожароопасных свойств, особенностей технологических процессов.

Категории пожарной опасности наружных установок определяются, исходя из вида находящихся в наружных установках горючих веществ и материалов, их количества и пожароопасных свойств, особенностей технологических процессов.

3. Определение пожароопасных свойств веществ и материалов производится на основании результатов испытаний или расчетов по стандартным методикам с учетом параметров состояния (давления, температуры и т.д.).

Допускается использование справочных данных, опубликованных головными научно-исследовательскими организациями в области пожарной безопасности или выданных Государственной службой стандартных справочных данных.

Допускается использование показателей пожарной опасности для смесей веществ и материалов по наиболее опасному компоненту.

2. КАТЕГОРИИ ПОМЕЩЕНИЙ ПО ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ

4. Категории помещений по взрывопожарной и пожарной опасности принимаются в соответствии с табл. 1.

5. Определение категорий помещений следует осуществлять путем последовательной проверки принадлежности помещения к категориям, приведенным в табл. 1, от высшей (А) к низшей (Д).

Таблица 1

Примечание:

Разделение помещений на категории В1 - В4 регламентируется положениями, изложенными в табл. 4.

3. МЕТОДЫ РАСЧЕТА КРИТЕРИЕВ ВЗРЫВОПОЖАРНОЙ ОПАСНОСТИ ПОМЕЩЕНИЙ

Выбор и обоснование расчетного варианта

6. При расчете значений критериев взрывопожарной опасности в качестве расчетного следует выбирать наиболее неблагоприятный вариант аварии или период нормальной работы аппаратов, при котором во взрыве участвует наибольшее количество веществ или материалов, наиболее опасных в отношении последствий взрыва.

В случае если использование расчетных методов не представляется возможным, допускается определение значений критериев взрывопожарной опасности на основании результатов соответствующих научно-исследовательских работ, согласованных и утвержденных в установленном порядке.

7. Количество поступивших в помещение веществ, которые могут образовать взрывоопасные газовоздушные или паровоздушные смеси, определяется исходя из следующих предпосылок:

а) происходит расчетная авария одного из аппаратов согласно п. 6;

б) все содержимое аппарата поступает в помещение;

в) происходит одновременно утечка веществ из трубопроводов, питающих аппарат, по прямому и обратному потокам в течение времени, необходимого для отключения трубопроводов.

Расчетное время отключения трубопроводов определяется в каждом конкретном случае исходя из реальной обстановки и должно быть минимальным с учетом паспортных данных на запорные устройства, характера технологического процесса и вида расчетной аварии.

Расчетное время отключения трубопроводов следует принимать равным:

времени срабатывания системы автоматики отключения трубопроводов согласно паспортным данным установки, если вероятность отказа системы автоматики не превышает 0,000001 в год или обеспечено резервирование ее элементов;

120 с, если вероятность отказа системы автоматики превышает 0,000001 в год и не обеспечено резервирование ее элементов;

300 с при ручном отключении.

Не допускается использование технических средств для отключения трубопроводов, для которых время отключения превышает приведенные выше значения.

Под «временем срабатывания» и «временем отключения» следует понимать промежуток времени от начала возможного поступления горючего вещества из трубопровода (перфорация, разрыв, изменение номинального давления и т.п.) до полного прекращения поступления газа или жидкости в помещение.

Быстродействующие клапаны-отсекатели должны автоматически перекрывать подачу газа или жидкости при нарушении электроснабжения.

В исключительных случаях в установленном порядке допускается превышение приведенных выше значений времени отключения трубопроводов специальным решением соответствующих федеральных министерств и других федеральных органов исполнительной власти по согласованию с Госгортехнадзором России на подконтрольных ему производствах и предприятиях и МЧС России;

г) происходит испарение с поверхности разлившейся жидкости; площадь испарения при разливе на пол определяется (при отсутствии справочных данных) исходя из расчета, что 1 л смесей и растворов, содержащих 70 % и менее (по массе) растворителей, разливается на площади 0,5 м², а остальных жидкостей - на 1 м² пола помещения;

д) происходит также испарение жидкости из емкостей, эксплуатируемых с открытым зеркалом жидкости, и со свежеокрашенных поверхностей;

е) длительность испарения жидкости принимается равной времени ее полного испарения, но не более 3600 с.

8. Количество пыли, которое может образовать взрывоопасную смесь, определяется из следующих предпосылок:

а) расчетной аварии предшествовало пыленакопление в производственном помещении, происходящее в условиях нормального режима работы (например, вследствие пылевыделения из негерметичного производственного оборудования);

б) в момент расчетной аварии произошла плановая (ремонтные работы) или внезапная разгерметизация одного из технологических аппаратов, за которой последовал аварийный выброс в помещение всей находившейся в аппарате пыли.

9. Свободный объем помещения определяется как разность между объемом помещения и объемом, занимаемым технологическим оборудованием. Если свободный объем помещения определить невозможно, то его допускается принимать условно равным 80 % геометрического объема помещения.

Расчет избыточного давления взрыва для горючих газов, паров легковоспламеняющихся и горючих жидкостей

10. Избыточное давление взрыва DР для индивидуальных горючих веществ, состоящих из атомов С, Н, О, N, Cl, Вг, I, F, определяется по формуле

,                                                    (1)

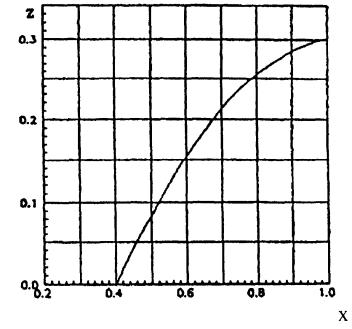

где Р_mах - максимальное давление взрыва стехиометрической газовоздушной или паровоздушной смеси в замкнутом объеме, определяемое экспериментально или по справочным данным в соответствии с требованиями п. 3. При отсутствии данных допускается принимать Р_mах равным 900 кПа; Р₀ - начальное давление, кПа (допускается принимать равным 101 кПа); т - масса горючего газа (ГГ) или паров легковоспламеняющихся (ЛВЖ) и горючих жидкостей (ГЖ), вышедших в результате расчетной аварии в помещение, вычисляемая для ГГ по формуле (6), а для паров ЛВЖ и ГЖ по формуле (11), кг; Z - коэффициент участия горючего во взрыве, который может быть рассчитан на основе характера распределения газов и паров в объеме помещения согласно приложению. Допускается принимать значение Z по табл. 2; V_cв - свободный объем помещения, м³; r_г,п - плотность газа или пара при расчетной температуре t_p, кг×м^-3, вычисляемая по формуле

,                                                              (2)

где М - молярная масса, кг^.кмоль^-1; V₀ - мольный объем, равный 22,413 м³×кмоль^-1; t_p - расчетная температура, °С. В качестве расчетной температуры следует принимать максимально возможную температуру воздуха в данном помещении в соответствующей климатической зоне или максимально возможную температуру воздуха по технологическому регламенту с учетом возможного повышения температуры в аварийной ситуации. Если такого значения расчетной температуры t_р по каким-либо причинам определить не удается, допускается принимать ее равной 61°С; С_ст - стехиометрическая концентрация ГГ или паров ЛВЖ и ГЖ, % (об.), вычисляемая по формуле

,                                                                            (3)

где  - стехиометрический коэффициент кислорода в реакции сгорания; п_C, п_H, п_O, п_X - число атомов С, Н, О и галоидов в молекуле горючего; К_н - коэффициент, учитывающий негерметичность помещения и неадиабатичность процесса горения. Допускается принимать К_н равным 3.

Таблица 2

11. Расчет DР для индивидуальных веществ, кроме упомянутых в п. 10, а также для смесей может быть выполнен по формуле

,                                                           (4)

где H_т - теплота сгорания, Дж×кг^-1; r_в - плотность воздуха до взрыва при начальной температуре Т₀, кг×м^-3; С_р - теплоемкость воздуха, Дж×кг^-1.К^-1 (допускается принимать равной 1,01^.10³ Дж×кг^-1.K^-1); T₀ - начальная температура воздуха, К.

12. В случае обращения в помещении горючих газов, легковоспламеняющихся или горючих жидкостей при определении значения массы т, входящей в формулы (1) и (4), допускается учитывать работу аварийной вентиляции, если она обеспечена резервными вентиляторами, автоматическим пуском при превышении предельно допустимой взрывобезопасной концентрации и электроснабжением по первой категории надежности (ПУЭ), при условии расположения устройств для удаления воздуха из помещения в непосредственной близости от места возможной аварии.

При этом массу т горючих газов или паров легковоспламеняющихся или горючих жидкостей, нагретых до температуры вспышки и выше, поступивших в объем помещения, следует разделить на коэффициент К, определяемый по формуле

К = АТ + 1,                                                                (5)

где А - кратность воздухообмена, создаваемого аварийной вентиляцией, с^-1; Т - продолжительность поступления горючих газов и паров легковоспламеняющихся и горючих жидкостей в объем помещения, с (принимается по п. 7).

13. Масса т, кг, поступившего в помещение при расчетной аварии газа определяется по формуле

,                                                            (6)

где V_a - объем газа, вышедшего из аппарата, м³; V_T - объем газа, вышедшего из трубопроводов, м³.

При этом

V_а = 0,01P₁V                                                               (7)

где Р₁ - давление в аппарате, кПа; V - объем аппарата, м³;

V_T, = V_1Т + V_2t,                                                             (8)

где V_1Т - объем газа, вышедшего из трубопровода до его отключения, м³; V_2t - объем газа, вышедшего из трубопровода после его отключения, м³;

V_1T = qТ,                                                                   (9)

где q - расход газа, определяемый в соответствии с технологическим регламентом в зависимости от давления в трубопроводе, его диаметра, температуры газовой среды и т.д., м³×с^-1; Т - время, определяемое по п. 7, с;

V_2т = 0,01pP₂(r²₁L₁ + r²₂L₂ + … + r²_nL_n),                                    (10)

где P₂ - максимальное давление в трубопроводе по технологическому регламенту, кПа; r - внутренний радиус трубопроводов, м; L - длина трубопроводов от аварийного аппарата до задвижек, м.

14. Масса паров жидкости т, поступивших в помещение при наличии нескольких источников испарения (поверхность разлитой жидкости, поверхность со свеженанесенным составом, открытые емкости и т.п.), определяется из выражения

т = т_р + т_емк + т_св.окр,                                                    (11)

где т_р - масса жидкости, испарившейся с поверхности разлива, кг; m_емк - масса жидкости, испарившейся с поверхностей открытых емкостей, кг; т_св.окр - масса жидкости, испарившейся с поверхностей, на которые нанесен применяемый состав, кг.

При этом каждое из слагаемых в формуле (11) определяется по формуле

т = WF_иТ,                                                             (12)

где W - интенсивность испарения, кг×с^-1м^-2; F_и - площадь испарения, м², определяемая в соответствии с п. 7 в зависимости от массы жидкости т_п, вышедшей в помещение.

Если аварийная ситуация связана с возможным поступлением жидкости в распыленном состоянии, то она должна быть учтена в формуле (11) введением дополнительного слагаемого, учитывающего общую массу поступившей жидкости от распыляющих устройств, исходя из продолжительности их работ.

15. Масса т_п, кг, вышедшей в помещение жидкости определяется в соответствии с п. 7.

16. Интенсивность испарения W определяется по справочным и экспериментальным данным. Для ненагретых выше температуры окружающей среды ЛВЖ при отсутствии данных допускается рассчитывать W по формуле

,                                                          (13)

где h - коэффициент, принимаемый по табл. 3 в зависимости от скорости и температуры воздушного потока над поверхностью испарения; Р_н - давление насыщенного пара при расчетной температуре жидкости t_p, определяемое по справочным данным в соответствии с требованиями п. 3, кПа.

Таблица 3

Расчет избыточного давления взрыва для горючих пылей

17. Расчет избыточного давления взрыва DР, кПа, производится по формуле (4), где коэффициент Z участия взвешенной пыли во взрыве рассчитывается по формуле

Z = 0,5F,                                                             (14)

где F - массовая доля частиц пыли размером менее критического, с превышением которого аэровзвесь становится взрывобезопасной, т.е. неспособной распространять пламя. В отсутствие возможности получения сведений для оценки величины Z допускается принимать Z = 0,5.

18. Расчетная масса взвешенной в объеме помещения пыли т, кг, образовавшейся в результате аварийной ситуации, определяется по формуле

т = m_вз + т_ав,                                                           (15)

где т_вз - расчетная масса взвихрившейся пыли, кг; т_ав - расчетная масса пыли, поступившей в помещение в результате аварийной ситуации, кг.

19. Расчетная масса взвихрившейся пыли т_вз определяется по формуле

т_вз = К_вз т_n,                                                                                                         (16)

где К_вз - доля отложившейся в помещении пыли, способной перейти во взвешенное состояние в результате аварийной ситуации. При отсутствии экспериментальных сведений о величине К_вз допускается полагать К_вз = 0,9; m_n - масса отложившейся в помещении пыли к моменту аварии, кг.

20. Расчетная масса пыли, поступившей в помещение в результате аварийной ситуации, т_ав, определяется по формуле

т_ав = (т_ап + qТ)К_п,                                                          (17)

где т_ап - масса горючей пыли, выбрасываемой в помещение из аппарата, кг; q - производительность, с которой продолжается поступление пылевидных веществ в аварийный аппарат по трубопроводам до момента их отключения, кг×с^-1; Т - время отключения, определяемое по п. 7в, с; К_п - коэффициент пыления, представляющий отношение массы взвешенной в воздухе пыли ко всей массе пыли, поступившей из аппарата в помещение. При отсутствии экспериментальных сведений о величине К_п допускается полагать:

для пылей с дисперсностью не менее 350 мкм - К_п = 0,5;

для пылей с дисперсностью менее 350 мкм - К_п = 1,0.

Величина т_ап принимается в соответствии с пп. 6 и 8.

21. Масса отложившейся в помещении пыли к моменту аварии определяется по формуле

,                                                           (18)

где К_r - доля горючей пыли в общей массе отложений пыли; т₁ - масса пыли, оседающей на труднодоступных для уборки поверхностях в помещении за период времени между генеральными уборками, кг; т₂ - масса пыли, оседающей на доступных для уборки поверхностях в помещении за период времени между текущими уборками, кг; К_у - коэффициент эффективности пылеуборки. Принимается при ручной пылеуборке:

сухой - 0,6;

влажной - 0,7.

При механизированной вакуумной уборке:

пол ровный - 0,9;

пол с выбоинами (до 5 % площади) - 0,7.

Под труднодоступными для уборки площадями подразумевают такие поверхности в производственных помещениях, очистка которых осуществляется только при генеральных пылеуборках. Доступными для уборки местами являются поверхности, пыль с которых удаляется в процессе текущих пылеуборок (ежесменно, ежесуточно и т.п.).

22. Масса пыли m_i (i = 1,2), оседающей на различных поверхностях в помещении за межуборочный период, определяется по формуле

,             (i = 1,2)                                             (19)

где М_i =  - масса пыли, выделяющаяся в объем помещения за период времени между генеральными пылеуборками, кг; M_1j - масса пыли, выделяемая единицей пылящего оборудования за указанный период, кг; M₂ =  - масса пыли, выделяющаяся в объем помещения за период времени между текущими пылеуборками, кг; M_2j - масса пыли, выделяемая единицей пылящего оборудования за указанный период, кг; а - доля выделяющейся в объем помещения пыли, которая удаляется вытяжными вентиляционными системами. При отсутствии экспериментальных сведений о величине a полагают a = 0; b₁, b₂ - доли выделяющейся в объем помещения пыли, оседающей соответственно на труднодоступных и доступных для уборки поверхностях помещения (b₁ + b₂ = 1).

При отсутствии сведений о величине коэффициентов b₁ и b₂ допускается полагать b₁ = 1, b₂ = 0.

23. Величина M_i (i = 1,2) может быть также определена экспериментально (или по аналогии с действующими образцами производств) в период максимальной загрузки оборудования по формуле

             (i = 1,2)                                                  (20)

где G_1j, G_2j - интенсивность пылеотложений соответственно на труднодоступных F_1j (м²) и доступных F_2j (м²) площадях, кг×м^-2с^-1; t₁, t₂ - промежуток времени соответственно между генеральными и текущими пылеуборками, с.

Определение категорий В1 - В4 помещений

24. Определение пожароопасной категории помещения осуществляется путем сравнения максимального значения удельной временной пожарной нагрузки (далее по тексту - пожарная нагрузка) на любом из участков с величиной удельной пожарной нагрузки, приведенной в табл. 4.

Таблица 4

25. При пожарной нагрузке, включающей в себя различные сочетания (смесь) горючих, трудногорючих жидкостей, твердых горючих и трудногорючих веществ и материалов в пределах пожароопасного участка, пожарная нагрузка Q, МДж, определяется по формуле

,                                                     (21)

где G_i - количество i-го материала пожарной нагрузки, кг; Q^p_нi - низшая теплота сгорания i-го материала пожарной нагрузки, МДж×кг^-1.

Удельная пожарная нагрузка g, МДж×м^-2, определяется из соотношения

,                                                             (22)

где S - площадь размещения пожарной нагрузки, м² (но не менее 10 м²).

В помещениях категорий В1 - В4 допускается наличие нескольких участков с пожарной нагрузкой, не превышающей значений, приведенных в табл. 4. В помещениях категории В4 расстояния между этими участками должны быть более предельных. В табл. 5 приведены рекомендуемые значения предельных расстояний l_пр в зависимости от величины критической плотности падающих лучистых потоков q_кр, кВт×м^-2, для пожарной нагрузки, состоящей из твердых горючих и трудногорючих материалов. Значения l_пр, приведенные в табл. 5, рекомендуются при условии, если H > 11 м; если H < 11 м, то предельное расстояние определяется как l = l_пр + (11 - H), где l_пр - определяется из таблицы 5, H - минимальное расстояние от поверхности пожарной нагрузки до нижнего пояса ферм перекрытия (покрытия), м.

Таблица 5

Значения q_кр для некоторых материалов пожарной нагрузки приведены в табл. 6.

Таблица 6

Если пожарная нагрузка состоит из различных материалов, то значение q_кр определяется по материалу с минимальным значением q_кр.

Для материалов пожарной нагрузки с неизвестными значениями q_кр значения предельных расстояний принимаются l_пр ³ 12 м.

Для пожарной нагрузки, состоящей из ЛВЖ или ГЖ, рекомендуемое расстояние l_пр между соседними участками размещения (разлива) пожарной нагрузки рассчитывается по формулам

l_пр > 15 м           при H ³ 11,                                               (23)

l_пр > 26 - H        при H < 11.                                               (24)

Если при определении категорий В2 или В3 количество пожарной нагрузки Q, определенное по формуле 21, отвечает неравенству

Q ³ 0,64g_тH²,

то помещение будет относиться к категориям В1 или В2 соответственно. Здесь g_т = 2200 МДж/м² при 1401 МДж/м² £ g £ 2200 МДж/м² и g_т = 1400 МДж/м² при 181 МДж/м² £ g £ 1400 МДж/м².

Определение избыточного давления взрыва для веществ и материалов, способных взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом

26. Расчетное избыточное давление взрыва DР для веществ и материалов, способных взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом, определяется по приведенной выше методике, полагая Z = 1 и принимая в качестве величины H_т энергию, выделяющуюся при взаимодействии (с учетом сгорания продуктов взаимодействия до конечных соединений), или экспериментально в натурных испытаниях. В случае когда определить величину DР не представляется возможным, следует принимать ее превышающей 5 кПа.

Определение избыточного давления взрыва для взрывоопасных смесей, содержащих горючие газы (пары) и пыли

27. Расчетное избыточное давление взрыва DР для гибридных взрывоопасных смесей, содержащих горючие газы (пары) и пыли, определяется по формуле

DР = DР₁ + DР₂,                                                          (25)

где DР₁ - давление взрыва, вычисленное для горючего газа (пара) в соответствии с пп. 10 и 11; DР₂ - давление взрыва, вычисленное для горючей пыли в соответствии с п. 17.

4. КАТЕГОРИИ ЗДАНИЙ ПО ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ

28. Здание относится к категории А, если в нем суммарная площадь помещений категории А превышает 5 % площади всех помещений или 200 м².

Допускается не относить здание к категории А, если суммарная площадь помещений категории А в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 1000 м²) и эти помещения оборудуются установками автоматического пожаротушения.

29. Здание относится к категории Б, если одновременно выполнены два условия:

здание не относится к категории А;

суммарная площадь помещений категорий А и Б превышает 5 % суммарной площади всех помещений или 200 м².

Допускается не относить здание к категории Б, если суммарная площадь помещений категорий А и Б в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 1000 м²) и эти помещения оборудуются установками автоматического пожаротушения.

30. Здание относится к категории В, если одновременно выполнены два условия:

здание не относится к категориям А или Б;

суммарная площадь помещений категорий А, Б и В превышает 5 % (10 %, если в здании отсутствуют помещения категорий А и Б) суммарной площади всех помещений.

Допускается не относить здание к категории В, если суммарная площадь помещений категорий А, Б и В в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 3500 м²) и эти помещения оборудуются установками автоматического пожаротушения.

31. Здание относится к категории Г, если одновременно выполнены два условия:

здание не относится к категориям А, Б или В;

суммарная площадь помещений категорий А, Б, В и Г превышает 5 % суммарной площади всех помещений.

Допускается не относить здание к категории Г, если суммарная площадь помещений категорий А, Б, В и Г в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 5000 м²) и помещения категорий А, Б, В оборудуются установками автоматического пожаротушения.

32. Здание относится к категории Д, если оно не относится к категориям А, Б, В или Г.

5. КАТЕГОРИИ НАРУЖНЫХ УСТАНОВОК ПО ПОЖАРНОЙ ОПАСНОСТИ

33. Категории наружных установок по пожарной опасности принимаются в соответствии с табл. 7.

34. Определение категорий наружных установок следует осуществлять путем последовательной проверки их принадлежности к категориям, приведенным в табл. 7, от высшей (А_н) к низшей (Д_н).

35. В случае, если из-за отсутствия данных представляется невозможным оценить величину индивидуального риска, допускается использование вместо нее следующих критериев.

Таблица 7

Для категорий А_н и Б_н:

горизонтальный размер зоны, ограничивающей газопаровоздушные смеси с концентрацией горючего выше нижнего концентрационного предела распространения пламени (НКПР), превышает 30 м (данный критерий применяется только для горючих газов и паров) и/или расчетное избыточное давление при сгорании газо-, паро- или пылевоздушной смеси на расстоянии 30 м от наружной установки превышает 5 кПа.

Для категории В_н:

интенсивность теплового излучения от очага пожара веществ и/или материалов, указанных для категории В_н, на расстоянии 30 м от наружной установки превышает 4 кВт×м².

6. МЕТОДЫ РАСЧЕТА ЗНАЧЕНИЙ КРИТЕРИЕВ ПОЖАРНОЙ ОПАСНОСТИ НАРУЖНЫХ УСТАНОВОК

МЕТОДЫ РАСЧЕТА ЗНАЧЕНИЙ КРИТЕРИЕВ ПОЖАРНОЙ ОПАСНОСТИ ДЛЯ ГОРЮЧИХ ГАЗОВ И ПАРОВ

Выбор и обоснование расчетного варианта

36. Выбор расчетного варианта следует осуществлять с учетом годовой частоты реализации и последствий тех или иных аварийных ситуаций. В качестве расчетного для вычисления критериев пожарной опасности для горючих газов и паров следует принимать вариант аварии, для которого произведение годовой частоты реализации этого варианта Q_w и расчетного избыточного давления DР при сгорании газопаровоздушных смесей в случае реализации указанного варианта максимально, то есть:

,                                                   (26)

Расчет величины G производится следующим образом:

а) рассматриваются различные варианты аварии и определяются из статистических данных или на основе годовой частоты аварий со сгоранием газопароврздушных смесей Q_wi для этих вариантов;

б) для каждого из рассматриваемых вариантов определяются по изложенной ниже методике значения расчетного избыточного давления DР_i;

в) вычисляются величины G_i = Q_wi×DP_i для каждого из рассматриваемых вариантов аварии, среди которых выбирается вариант с наибольшим значением G_i;

г) в качестве расчетного для определения критериев пожарной опасности принимается вариант, в котором величина G_i максимальна. При этом количество горючих газов и паров, вышедших в атмосферу, рассчитывается, исходя из рассматриваемого сценария аварии с учетом пунктов 38 - 43.

37. При невозможности реализации описанного выше метода в качестве расчетного следует выбирать наиболее неблагоприятный вариант аварии или период нормальной работы аппаратов, при котором в образовании горючих газопаровоздушных смесей участвует наибольшее количество газов и паров, наиболее опасных в отношении последствий сгорания этих смесей. В этом случае количество газов и паров, вышедших в атмосферу, рассчитывается в соответствии с пунктами 38 - 43.

38. Количество поступивших веществ, которые могут образовывать горючие газовоздушные или паровоздушные смеси, определяется, исходя из следующих предпосылок:

а) происходит расчетная авария одного из аппаратов согласно п. 36 или п. 37 (в зависимости от того, какой из подходов к определению расчетного варианта аварии принят за основу);

б) все содержимое аппарата поступает в окружающее пространство;

в) происходит одновременно утечка веществ из трубопроводов, питающих аппарат по прямому и обратному потоку в течение времени, необходимого для отключения трубопроводов.

Расчетное время отключения трубопроводов определяется в каждом конкретном случае, исходя из реальной обстановки, и должно быть минимальным с учетом паспортных данных на запорные устройства, характера технологического процесса и вида расчетной аварии.

Расчетное время отключения трубопроводов следует принимать равным:

времени срабатывания систем автоматики отключения трубопроводов согласно паспортным данным установки, если вероятность отказа системы автоматики не превышает 0,000001 в год или обеспечено резервирование ее элементов (но не более 120 с);

120 с, если вероятность отказа системы автоматики превышает 0,000001 в год и не обеспечено резервирование ее элементов;

300 с при ручном отключении.

Не допускается использование технических средств для отключения трубопроводов, для которых время отключения превышает приведенные выше значения.

Под «временем срабатывания» и «временем отключения» следует понимать промежуток времени от начала возможного поступления горючего вещества из трубопровода (перфорация, разрыв, изменение номинального давления и т.п.) до полного прекращения поступления газа или жидкости в окружающее пространство. Быстродействующие клапаны-отсекатели должны автоматически перекрывать подачу газа или жидкости при нарушении электроснабжения.

В исключительных случаях в установленном порядке допускается превышение приведенных выше значений времени отключения трубопроводов специальным решением соответствующих министерств или ведомств по согласованию с Госгортехнадзором России на подконтрольных ему производствах и предприятиях и МЧС России;

г) происходит испарение с поверхности разлившейся жидкости; площадь испарения при разливе на горизонтальную поверхность определяется (при отсутствии справочных или иных экспериментальных данных), исходя из расчета, что 1 л смесей и растворов, содержащих 70 % и менее (по массе) растворителей, разливается на площади 0,10 м², а остальных жидкостей - на 0,15 м²;

д) происходит также испарение жидкостей из емкостей, эксплуатируемых с открытым зеркалом жидкости, и со свежеокрашенных поверхностей;

е) длительность испарения жидкости принимается равной времени ее полного испарения, но не более 3600 с.

39. Масса газа m, кг, поступившего в окружающее пространство при расчетной аварии, определяется по формуле

m = (V_a + V_т)×r_г,                                                            (27)

где V_a - объем газа, вышедшего из аппарата, м³; V_т - объем газа вышедшего из трубопровода, м³; r_г - плотность газа, кг×м^-3.

При этом

V_a = 0,01×P₁×V,                                                             (28)

где P₁ - давление в аппарате, кПа; V- объем аппарата, м³;

V_т = V_1т + V_2т,                                                              (29)

где V_1т - объем газа, вышедшего из трубопровода до его отключения, м³; V_2т - объем газа, вышедшего из трубопровода после его отключения, м³;

V_1т = q×T,                                                                  (30)

где q - расход газа, определяемый в соответствии с технологическим регламентом в зависимости от давления
