ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА ПРОИЗВОД
СТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

РАЗДЕЛ 01

ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА

НА ЗЕМЛЯНЫЕ И БУРОВЗРЫВНЫЕ РАБОТЫ

1.01.01.15

КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ ПРОЦЕСС
ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ
НА ЗАТОР
ФОВАННОЙ ТЕРРИТОРИИ

МОСКВА - 1989

РАЗРАБОТАНА

ОДОБРЕНА

ВНИПИИСТРОМСЫРЬЕ

Отделом организации и технологии строительного производства Госстроя СССР

Главный инженер института  Р. А. Родин

Главный инженер проекта    В. Н. Буман

Письмо от 14.09.1988 г. № 23-532

Введена в действие с 1.01.1989 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта рекомендуется для выполнения работ при вертикальной планировке строительной площадки объемом от 50 до 1000 тыс. м3 на заторфованной территории при сооружении объектов промышленного, жилищно-гражданского и мелиоративного строительства.

1.2. Типовая технологическая карта может быть использована для грунтов I-III групп.

1.3. В данной технологической карте приведен пример вертикальной планировки строительной площадки с параметрами:

длина - 190,00 м, ширина - 120,00 м;

глубина выемки торфа - 2,00 м;

максимальная высота насыпи - 3,95 м;

объем выемки торфа - 34195 м3;

объем насыпи вертикальной планировки с учетом замены торфа грунтом II группы - 54229 м3;

уровень грунтовых вод на 0,50 м ниже поверхности земли.

1.4. Строительство ведется в средней зоне при положительных температурах воздуха.

1.5. При привязке технологической карты к конкретному объекту и условиям строительства необходимо скорректировать объемы работ, группы грунтов, график производства работ и калькуляцию затрат труда, средства механизации с учетом наличия парка землеройных механизмов.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. Настоящий комплексно-механизированный технологический процесс состоит из подготовительных, основных и отделочных операций.

2.2. К подготовительным операциям относятся:

геодезическая разбивка контуров планировки с установкой разбивочных знаков и реперов; устройство освещения площадки; устройство временных подъездных землевозных автодорог.

2.3. К основным операциям относятся:

устройство подсыпок для проездов механизмов и автотранспорта и автодороги по контуру планировки; выемка торфа; водоотлив; разработка грунта в резерве (карьере); забивка котлована после выемки торфа грунтом II группы; возведение планировочной насыпи.

2.4. К отделочным операциям относится:

планировка откосов и верха насыпи.

2.5. Состав вариантов комплексов машин, применяемых для выполнения основных и отделочных операций.

Таблица 1

Технологическая операция

Варианты комплексов машин

1

2

3

4 (аналог)

Устройство подсыпок для проезда и автодороги по контуру планировки

Бульдозер ДЗ-110А.

Каток ДУ-47Б

Бульдозер ДЗ-110А.

Каток ДУ-47Б

Бульдозер ДЗ-110А.

Каток ДУ-47Б

Бульдозер ДЗ-110А.

Каток ДУ-47Б

Выемка торфа с водоотливом

Экскаватор Э0-5111Б драглайн.

Автомобиль-самосвал КамАЗ-5511.

Автогрейдер ДЗ-31-1.

Бульдозер ДЗ-110А.

Насос КМ80-50-200-СД

Экскаватор Э0-5111Б драглайн.

Автомобиль-самосвал КамАЗ-5511.

Автогрейдер ДЗ-31-1.

Бульдозер ДЗ-110А.

Насос КМ80-50-200-СД

Экскаватор Э0-5111Б драглайн.

Автомобиль-самосвал КамАЗ-5511.

Автогрейдер ДЗ-31-1.

Бульдозер ДЗ-110А.

Насос КМ80-50-200-СД

Экскаватор Э0-5111Б драглайн.

Автомобиль-самосвал КамАЗ-5511.

Автогрейдер ДЗ-31-1.

Бульдозер ДЗ-110А.

Насос КМ80-50-200-СД

Разработка грунта в резерве (карьере).

Забивка котлована после выемки торфа грунтом II группы и возведение планировочной насыпи.

Экскаватор Э0-4121Б прямая лопата.

Автомобиль-самосвал КамАЗ-5511.

Бульдозер ДЗ-110А.

Каток ДУ-16В.

Поливочная машина ПМ-130Б.

Автогрейдер ДЗ-31-1.

Насос КМ80-50-200-СД

Экскаватор Э0-5122А прямая лопата.

Автомобиль-самосвал КамАЗ-5511.

Бульдозер ДЗ-110А.

Каток ДУ-16В.

Поливочная машина ПМ-130Б.

Автогрейдер ДЗ-31-1.

Насос КМ80-50-200-СД

Экскаватор Э0-5111Б прямая лопата.

Автомобиль-самосвал КамАЗ-5511.

Бульдозер ДЗ-110А.

Каток ДУ-16В.

Поливочная машина ПМ-130Б.

Автогрейдер ДЗ-31-1.

Насос КМ80-50-200-СД

Экскаватор Э0-4111В прямая лопата.

Автомобиль-самосвал КамАЗ-5511.

Бульдозер ДЗ-110А.

Каток ДУ-16В.

Поливочная машина ПМ-130Б.

Автогрейдер ДЗ-31-1.

Насос КМ80-50-200-СД

Планировочные работы

Автогрейдер ДЗ-31-1

Автогрейдер ДЗ-31-1

Автогрейдер ДЗ-31-1

Автогрейдер ДЗ-31-1

Ведущими машинами в комплексе машин являются:

в варианте № 1 - экскаватор Э0-4121Б, оборудованный прямой лопатой;

в варианте № 2 - экскаватор Э0-5122А, оборудованный прямой лопатой;

в варианте № 3 - экскаватор Э0-5111Б, оборудованный прямой лопатой;

в варианте № 4 - экскаватор Э0-4111В, оборудованный прямой лопатой.

2.6. Технология производства работ для варианта № 1.

Насыпь вертикальной планировки устраивается на заторфованном, обводненном участке местности при полном выторфовывании до дна болота.

Предварительно, до начала выемки торфа устраиваются подъездная автодорога к месту производства работ, автодорога по всему контуру планировки, а также подсыпки для проезда механизмов и автомобилей-самосвалов по всей площади участка работ.

Автодороги и подсыпки шириной 5,50 м и высотой 0,50 м устраиваются из доменного шлака или другого местного строительного материала над поверхностью земли. Привезенный автомобилями-самосвалами шлак отсыпается «с головы», разравнивается бульдозером ДЗ-110А и уплотняется катком ДУ-47Б.

Выемка торфа производится экскаватором Э0-5111Б драглайн. Торф грузится на автомобили-самосвалы КамАЗ-5511 и вывозится в отвал. Разработка торфа выполняется при движении экскаватора и автомобилей-самосвалов по подсыпкам.

Работа по выемке торфа ведется под защитой открытого водоотлива. Грунтовая вода поступает по водосборным канавам в зумпфы, откуда откачивается насосами КМ80-200-СД за пределы участка планировки.

Разработка торфа экскаватором начинается от зумпфов и ведется вдоль водосборных канав в направлении, противоположном уклону канав. После устройства водосборных канав по всему контуру выемки разрабатывается торф в средней части площадки.

Одновременно с торфом разрабатывается шлак, уложенный в подсыпки.

Котлован, образованный после выемки торфа, забивается грунтом II группы до отметок поверхности земли.

Вся площадь котлована разбивается на две захватки, каждая из которых на две карты. На каждой из карт, в технологической последовательности чередуются операции:

отсыпка грунта автомобилями-самосвалами КамАЗ-5511 и разравнивание его бульдозером ДЗ-110А;

увлажнение грунта поливочной машиной ПМ-130Б, выстаивание и уплотнение полуприцепным катком ДУ-16В.

Для забивки котлована используется грунт, разрабатываемый в резерве (карьере) экскаватором Э0-4121Б, оборудованным прямой лопатой.

Подвезенный автомобилями-самосвалами грунт разгружается в отдельные кучи с таким расчетом, чтобы после разравнивания их бульдозером образовался слой толщиной 0,35 м. Разравнивание грунта производится бульдозером ДЗ-110А по круговой схеме в направлении от краев к середине. Проходы бульдозера выполняются с перекрытием предыдущей проходки на 0,30-0,40 м.

Перед укаткой каждого слоя грунта производится (при необходимости) увлажнение его поливочной машиной ПМ-130Б.

Уплотнение грунта должно выполняться при оптимальном содержании влаги в грунте. Укатка грунта осуществляется от краев карты к ее середине полуприцепным пневмокатком ДУ-16В. Движение катка производится с перекрытием следа предыдущего прохода на 0,30 м. Первая проходка катка выполняется на расстоянии 2,80 м от бровки, а затем прикатывается край насыпи. После прикатки края насыпи укатку продолжают круговыми проходами катка в направлении от краев насыпи к ее середине.

Величина оптимальной влажности грунта, требующееся количество воды для доувлажнения, необходимое количество проходов катка по одному следу и толщина укатываемого слоя уточняются на месте работ пробной укаткой.

В процессе производства работ по каждому слою грунта производится контроль его уплотнения взятием проб полевой грунтовой лабораторией.

Забивка котлована грунтом II группы производится с постоянным открытым водоотливом. Для этого при отсыпке насыпи через каждые три слоя устраивается водоотводная канава треугольного сечения, образующаяся между откосом котлована и откосом возводимой насыпи. Откачка воды производится из водоприемных зумпфов насосами КМ80-50-200-СД.

Возведение планировочной насыпи производится аналогично работам по забивке котлована грунтом II группы. Планировка полотна и откосов насыпи выполняется автогрейдером ДЗ-31-1.

Землевозные дороги, по которым транспортируется грунт из резерва (карьера) в насыпь, должны постоянно поддерживаться в исправном состоянии автогрейдером ДЗ-31-1.

2.7. Замена торфа грунтом II группы и возведение планировочной насыпи выполняется (при работе в каждую смену) для варианта № 1 в следующим составом:

машинист бульдозера 6 разряда                                                        - 1

машинист экскаватора 6 разряда                                                      - 4

пом. машиниста экскаватора 5 разряда                                            - 2

машинист катка 6 разряда                                                                 - 1

машинист катка 5 разряда                                                                 - 1

машинист автогрейдера 6 разряда                                                    - 1

машинисты насоса 4 разряда                                                             - 2

машинист 4 разряда (водитель III класса) поливочной машины   - 1

водители автомобилей-самосвалов(III класса)                                - 8

2.8. Контроль качества выполняемых работ

Таблица 2

Наименование операций, подлежащих контролю

Контроль качества выполнения операций

Производителем работ

Мастером

Состав

Способы

Время

Привлекаемые службы

Разбивка контуров площадки, планировки подсыпок для проезда и землевозных дорог

Устройство подсыпок для проезда и землевозных дорог

Точность выноса разбивки, осадка подсыпок

Теодолитом, стальной рулеткой

До начала разработки торфа

Геодезическая

-

Разработка торфа (устройство котлована)

Геометрические размеры в плане, глубина разработки торфа, крутизна откосов котлована, очередность разработки котлована, состояние водосборных канав и зумпфов

Визуально, стальной рулеткой, откосником

В процессе устройства

Геодезическая, грунтовая лаборатория

-

Забивка котлована грунтом II группы и устройство насыпи вертикальной планировки

Толщина слоя отсыпки, геотехнические свойства грунта, геометрические размеры в плане, высотные отметки, крутизна откосов, состояние водосборных канав и зумпфов

Нивелиром, стальной рулеткой, уклономером, откосником, плотномером, влагомером

В процессе отсыпки насыпи

Геодезическая, грунтовая лаборатория

-

Планировочные работы

Соблюдение проектных отметок, геометрические размеры в плане, крутизна откосов

Нивелиром, стальной рулеткой, уклономером, откосником

После отсыпки насыпи

Геодезическая

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

В соответствии с принятыми вариантами комплексов машин (табл. 1) и на основании калькуляции затрат труда в табл. 3 приведены сравнительные технико-экономические показатели эффективности вариантов.

Таблица 3

Наименование показателей

Единица измерения

Варианты комплексов механизации работ

1

2

3

4 (аналог)

Объем работ

м3

88424

88424

88424

88424

Общая трудоемкость

чел.-дн.

1607,0

1675,6

1769,8

1763,5

То же, на 1000 м3 грунта

чел.-ч

149,0

155,4

164,12

163,5

Затраты машинного времени на весь объем работ

маш.-смен

1508,6

1577,2

1527,7

1665,1

Продолжительность процесса при двухсменной работе

день

61,4

69,8

64,2

67,3

Выработка на 1 маш.-ч

м3

7,15

6,84

7,05

6,48

Стоимость затрат труда на весь объем работ

руб.

10885,99

12239,88

12434,01

12487,41

То же, на 1000 м3 грунта

руб.

123,11

138,42

140,62

141,22

Приведенные затраты на весь объем работ

руб.

91342

94614

95233

97620

То же, на 1000 м3 грунта

руб.

1033

1070

1077

1104

Эффективность в сравнении с аналогом на 1000 м3 грунта

руб.

+71

+34

+27

-

Прямые затраты на 1000 м3 грунта

руб.

976

995

1015

1042

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в машинах, оборудовании, инструментах, инвентаре и приспособлениях

Таблица 4

Наименование машин, оборудования, инструментов и приспособлений

Тип

Марка,

ГОСТ

Количество машин для вариантов механизации, шт.

Техническая характеристика

1

2

3

4

Бульдозер с неповоротным отвалом, управление гидравлическое

На тракторе класса 10 т

ДЗ-11

1

1

1

1

Трактор Т-130.1.Г-1, длина отвала 3220 мм

Экскаватор универсальный

Одноковшовый, гидравлический привод на гусеничном ходу

Э0-4121Б,

ГОСТ 22894-77

2

-

-

-

Оборудован прямой лопатой. Ковш - 1,0 м3

Экскаватор универсальный

Одноковшовый, канатный, на гусеничном ходу

Э0-4111В,

ГОСТ 17343-83

-

-

-

3

Оборудован прямой лопатой. Ковш - 0,65 м3

Экскаватор универсальный

Одноковшовый, канатный, на гусеничном ходу

Э0-5111Б,

ГОСТ 17343-83

-

-

2

-

Оборудован прямой лопатой. Ковш - 1,0 м3

Экскаватор универсальный

Одноковшовый, гидравлический, на гусеничном ходу

Э0-5122А,

ГОСТ 22894-77

-

1

-

-

Оборудован прямой лопатой. Ковш - 1,6 м3

Экскаватор универсальный

Одноковшовый, канатный, на гусеничном ходу

Э0-5111Б,

ГОСТ 17343-83

2

2

2

2

Оборудован драглайном. Ковш - 1,0 м3

Автогрейдер

Среднего типа самоходный

ДЗ-31-1,

ГОСТ 9420-79

1

1

1

1

Мощность двигателя 96 квт, длина отвала 3700 мм

Каток

Пневмоколесный полуприцепной

ДУ-16В

1

1

1

1

Тягач МоАЗ-546А, масса 25,9 т, ширина уплотняемой полосы 2620 мм

Каток

Вибрационный самоходный двухвальцовый с гладкими вальцами

ДУ-4

1

1

1

1

Мощность двигателя 37 кВт, масса 6-8 т, ширина уплотняемой полосы 1200 мм

Поливочная машина на шасси ЗИЛ-130



ПМ-130Б

1

1

1

1

Вместимость цистерны 6000 л

Автомобиль-самосвал

Трехосный

КамАЗ-5511

8

-

-

-

Грузоподъемность 10 т

Насос центробежный консольного типа

Моноблочный

КМ80-50-200-СД

2

2

2

2

Подача 50 м3, напор 50 м, мощность электродвигателя 15 кВт

Теодолит



Т-15,

ГОСТ 10529-86

1

1

1

1



Нивелир



Н-10,

ГОСТ 10528-76

1

1

1

1



Рейка нивелирная



РН-10,

ГОСТ 11158-83

2

2

2

2



Вышка геодезическая

Стандартная



3

3

3

3



Рулетка измерительная металлическая

Стандартная

РС-200,

ГОСТ 7502-80

1

1

1

1



Рейка трехметровая

-

«

1

1

1

1



Плотномер



ПГМ-1

1

1

1

1



Влагомер



НВУ-1,

ГОСТ 26375-84

1

1

1

1



4.2. Потребность в эксплуатационных материалах

Таблица 5

Наименование эксплуатационных материалов

Норма на 1 ч работы машины, кг

Количество на принятый объем работ по вариантам, кг

1

2

3

4

Бульдозер ДЗ-11











Дизельное топливо

7,70

5619,5

5619,5

5619,5

5619,5

Бензин

0,23

167,8

167,8

167,8

167,8

Моторное масло

0,37

270,0

270,0

270,0

270,0

Трансмиссионное масло

0,10

73,0

73,0

73,0

73,0

Консистентная смазка

0,08

58,4

58,4

58,4

58,4

Экскаватор Э0-412











Дизельное топливо

5,5

5980,3

-

-

-

Бензин

0,16

174,0

-

-

-

Моторное масло

0,27

293,6

-

-

-

Трансмиссионное масло

0,03

32,6

-

-

-

Консистентная смазка

0,16

174,0

-

-

-

Экскаватор Э0-4111В











Дизельное топливо

5,7

-

-

-

10848,2

Бензин

0,17

-

-

-

323,5

Моторное масло

0,28

-

-

-

532,9

Трансмиссионное масло

0,03

-

-

-

57,1

Консистентная смазка

0,17

-

-

-

323,5

Экскаватор Э0-5111Б











Дизельное топливо

6,3

5083,3

5083,3

12506,8

5083,3

Бензин

0,19

153,3

153,3

377,2

153,3

Моторное масло

0,30

242,1

242,1

595,6

242,1

Трансмиссионное масло

0,03

24,2

24,2

59,6

24,2

Консистентная смазка

0,18

145,2

145,2

357,3

145,2

Экскаватор Э0-5122А











Дизельное топливо

6,60

-

4486,5

-

-

Бензин

0,20

-

136,0

-

-

Моторное масло

0,32

-

217,5

-

-

Трансмиссионное масло

0,04

-

27,2

-

-

Консистентная смазка

0,20

-

136,0

-

-

Автогрейдер ДЗ-31-1











Дизельное топливо

5,20

4912,1

5628,5

5150,9

5150,9

Бензин

0,16

151,1

173,2

158,5

158,5

Моторное масло

0,25

236,2

270,6

247,6

247,6

Трансмиссионное масло

0,07

66,1

75,8

69,3

69,3

Консистентная смазка

0,06

56,7

64,9

59,4

59,4

Каток ДУ-16В











Дизельное топливо

10,10

3842,8

3842,8

3842,8

3842,8

Бензин

0,30

114,1

114,1

114,1

114,1

Моторное масло

0,48

182,6

182,6

182,6

182,6

Трансмиссионное масло

0,13

49,5

49,5

49,5

49,5

Консистентная смазка

0,11

41,8

41,8

41,8

41,8

Каток ДУ-47Б











Дизельное топливо

3,20

31,5

31,5

31,5

31,5

Бензин

0,10

1,0

1,0

1,0

1,0

Моторное масло

0,18

1,8

1,8

1,8

1,8

Трансмиссионное масло

0,05

0,5

0,5

0,5

0,5

Консистентная смазка

0,04

0,4

0,4

0,4

0,4

Поливочная машина ПМ-130Б











Бензин

4,9

940,3

940,3

940,3

940,3

Автомобильное масло

0,11

21,1

21,1

21,1

21,1

Автомобиль-самосвал КамАЗ-5511











Дизельное топливо

5,4

30079,4

30079,4

30079,4

30079,4

Дизельное масло

0,25

1392,6

1392,6

1392,6

1392,6

Трансмиссионное масло

0,04

222,8

222,8

222,8

222,8

Консистентная смазка

0,02

111,4

111,4

111,4

111,4

5. ТЕХНИКА БЕЗОПАСНОСТИ

5.1. При выполнении работ по вертикальной планировке строительной площадки необходимо руководствоваться требованиями СНиП-III-4-80 «Техника безопасности в строительстве»; ГОСТ 12.3.002-75 «Процессы производственные»; ГОСТ 12.2.012-75 «Приспособления по обеспечению безопасного производства работ»; ГОСТ 12.1.004-85 «Пожарная безопасность»; ГОСТ 12.1.013-78 «Строительство. Электробезопасность» и ГОСТ 23407-78 «Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ».

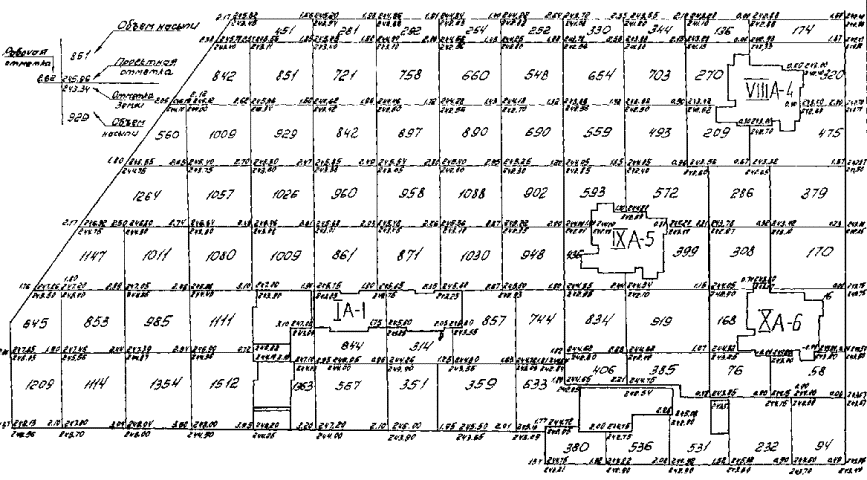

КАРТОГРАММА ЗЕМЛЯНЫХ МАСС

Таблица объемов работ

Наименование работ

Количество, м3

Выемка торфа

34194

Насыпь вертикальной планировки

54229

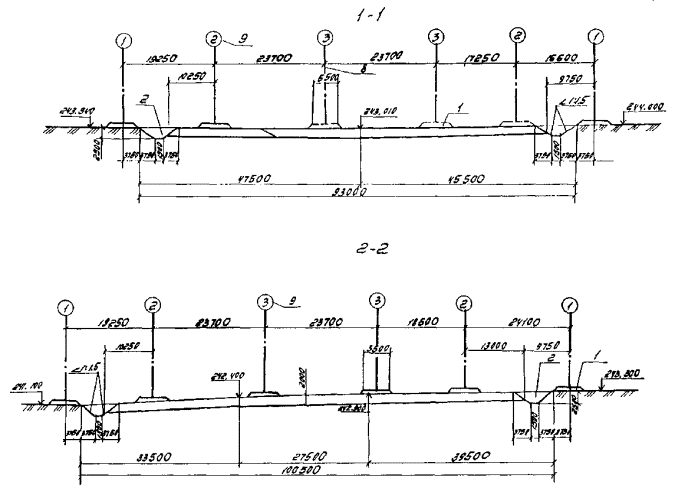

СХЕМА РАЗРАБОТКИ ТОРФА

Примечание. Условные обозначения см. на листе 10

1 - подсыпки для проезда механизмов;                                                         6 - направление движения экскаватора;

2 - водосбросная канава;                                                                                 7 - шаг передвижки экскаватора;

3 - водоприемный зумпф;                                                                                8 - ось проходки экскаватора;

4 - экскаватор Э0-5111Б драглайн;                                                                9 - очередность проходок экскаватора

5 - автомобиль-самосвал КамАЗ-5511;

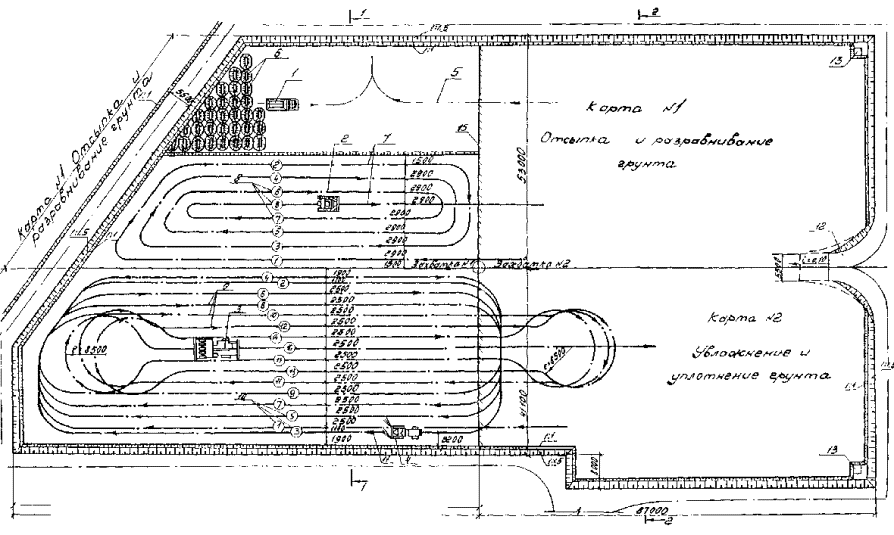

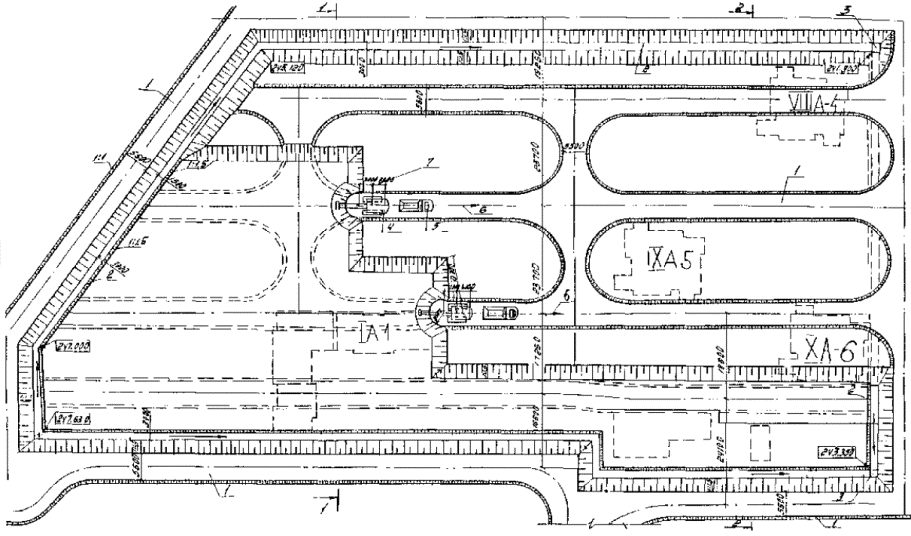

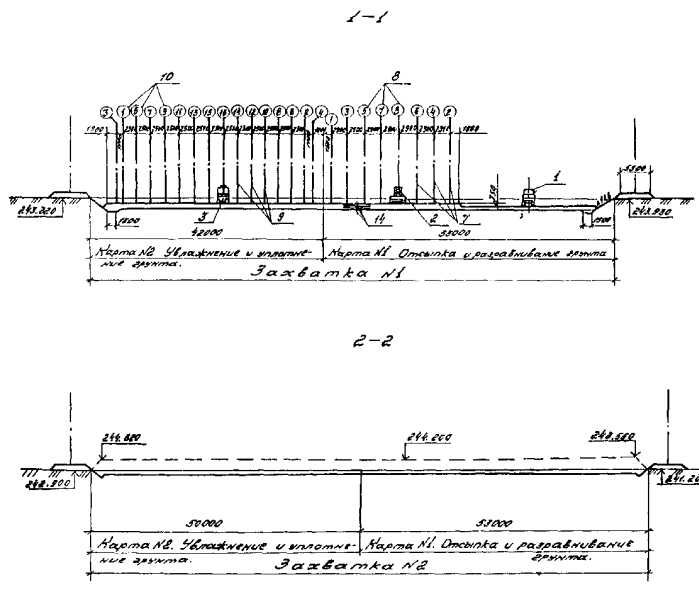

СХЕМА ВОЗВЕДЕНИЯ НАСЫПИ

Примечание. Условные обозначения см. на листе 12.

1 - автомобиль-самосвал КамАЗ-5511;

2 - бульдозер ДЗ-110А;

3 - каток ДУ-16В;

4 - поливочная машина ПМ-130Б;

5 - направление движения автомобилей-самосвалов;

6 - отвалы грунта, выгруженного из автомобилей-самосвалов;

7 - ось проходок бульдозера при разравнивании грунта;

8 - очередность проходок бульдозера;

9 - ось проходок катка при уплотнении грунта;

10 - очередность проходок катка;

11 - ось движения поливочной машины;

12 - съезд в котлован;

13 - водоприемный зумпф;

14 - слои отсыпки = 0,80 м;

15 - граница карт отсыпки.

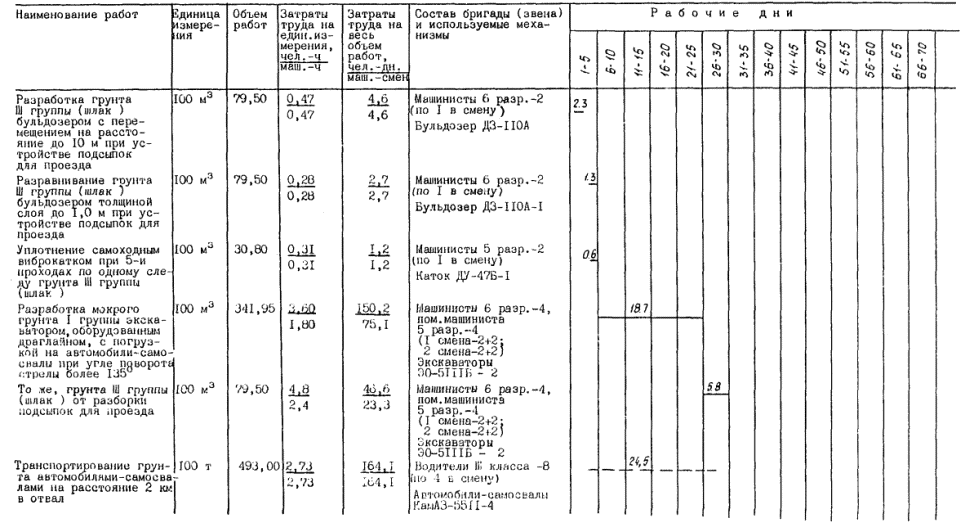

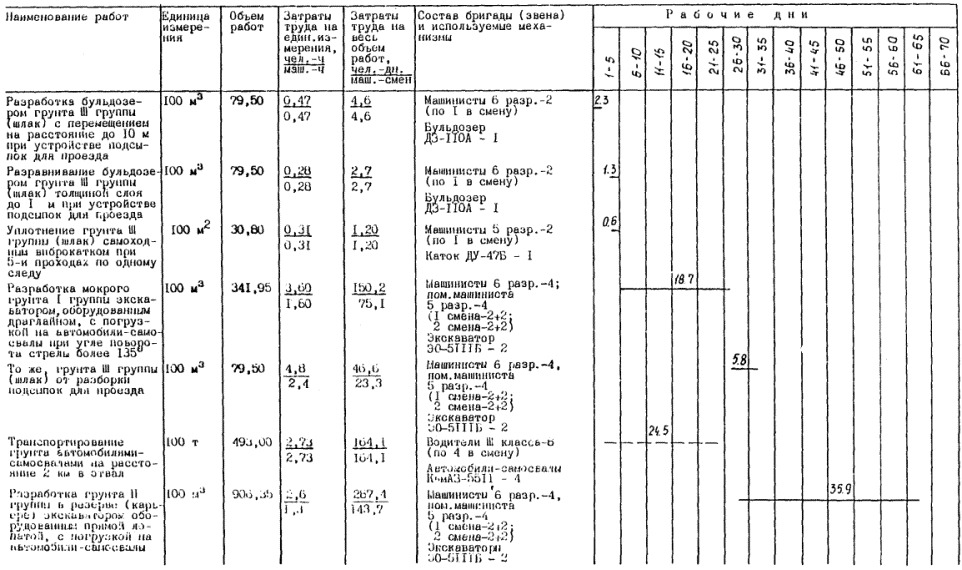

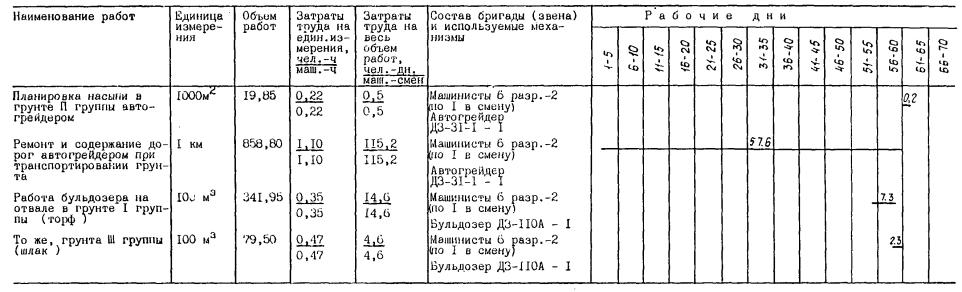

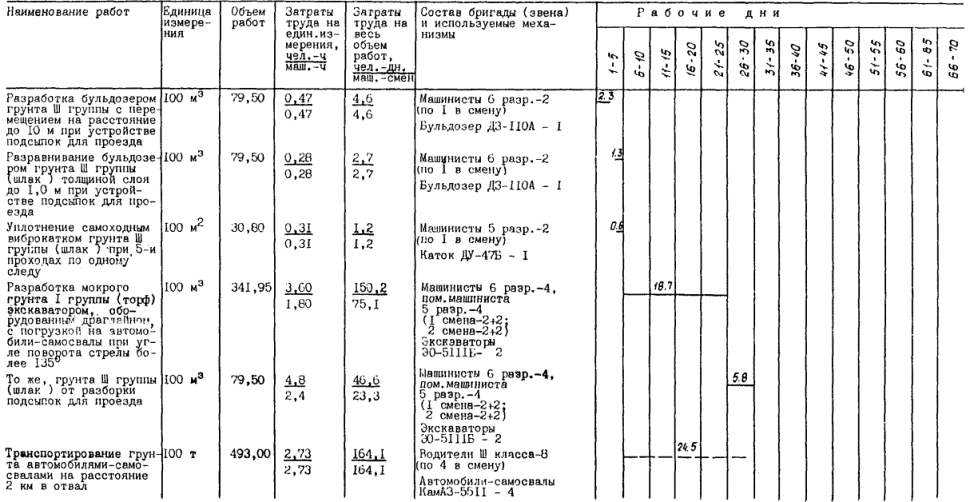

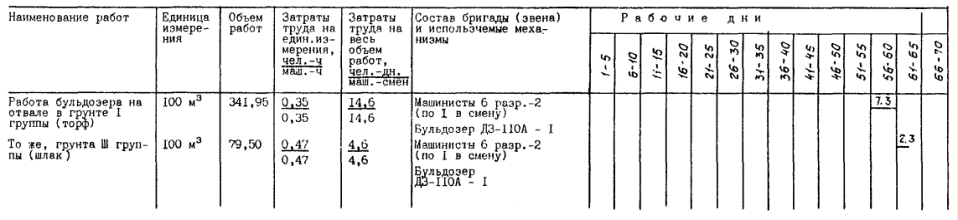

ГРАФИК ПРОИЗВОДСТВА РАБОТ. Вариант 1

Примечание.  1. Пунктирная линия указывает на неполное использование механизмов в течение смены.

2. Объем подсыпок (шлака) приведен с учетом просадки на 0,5 м.

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. Вариант 1

Обоснование (ЕНиР и др.)

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

1

2

3

4

5

6

7

8

9

10

ЕНиР. §Е2-1-22; № 5

Разработка грунта III группы (шлак) бульдозером ДЗ-110А с перемещением на расстояние до 10 м при устройстве подсыпок для проезда

100 м3

79,50

0,47

0,47

4,6

4,6

4,6

0-49,8

39-59

39-59

ЕНиР. §Е2-1-28; № 3и

Разравнивание грунта III группы (шлак) бульдозером ДЗ-110А толщиной слоя до 1,0 м при устройстве подсыпок для проезда

100 м3

79,50

0,28

0,28

2,7

2,7

2,7

0-29,7

23-61

23-61

ЕНиР. §Е17-7

Уплотнение грунта III группы (шлак) самоходным виброкатком ДУ-47Б при 5-и проходах по одному следу

100 м2

30,80

0,31

0,31

1,2

1,2

1,2

0-28,2

8-69

8-69

ЕНиР. §Е2-1-10; 5а; Примеч. гл. 1;

К = 1; п. 3, 4;

К = 1,1; п. 8, 9

Разработка мокрого грунта I группы (торфа) экскаватором Э0-5111Б, оборудованного драглайном, с погрузкой на автомобили-самосвалы при угле поворота стрелы более 13

100 м3

341,95

3,60

1,80

150,2

75,1

75,1

3-58

1224-18

1224-18

ЕНиР. §Е2-1-10; № 5в; Примеч. гл. 1, К = 1,1; п. 8, 9

То же, грунта III группы (шлак) от разборки подсыпок для проезда

100 м3

79,50

4,80

2,40

46,6

23,3

23,3

4-76

378-42

378-42

ЕНВ*

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км в отвал

100 т

493,00

2,73

2,73

164,1

164,1

196,0

1-94

956-42

1163-07

т. 79**, в. 10

Разработка грунта II группы в резерве (карьере) экскаватором Э0-4121Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

100 м3

906,35

1,20

1,20

132,6

132,6

132,6

0-94,8

859-22

859-22

ЕНВ*

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км в насыпь вертикальной планировки и для забивки котлована от выемки торфа

100 т

1547,40

2,73

2,73

515,2

515,2

529,6

1-94

3001-20

3095-24

ЕНиР. §E2-1-28; № 3б

Разравнивание грунта II группы бульдозеры ДЗ-110А толщиной слоя до 0,3 м при устройстве насыпи

100 м3

884,25

0,58

0,58

62,5

62,5

66,2

0-61,5

543-81

575-97

ЕНиР §E17-2; ЕНВ*

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

100 м3

88,40

2,17

2,17

23,4

23,4

66,2

1-64

144-98

408-20

ЕНиР §E2-1-29; табл. 4; 2б, 4б

Уплотнение грунта насыпи полуприцепным пневмокатком ДУ-16В слоями по 0,35 м при 8-и проходах по одному следу

100 м3

884,25

0,43

0,43

46,4

46,4

66,2

0-45,4

401-45

573-55

Расчетные данные

Водоотлив из котлована центробежным насосом КН80-50-200-СД при разработке грунта и забивке котлована грунтом II группы

маш.-смена

210,0

-

210,0

210,0

210,0

6-47,8

1360-38

1360-38

ЕНиР §Е2-1-37; т. 2; № 1д

Планировка насыпи автогрейдером ДЗ-31-1 в грунте II группы

1000 м2

19,85

0,22

0,22

0,5

0,5

0,5

0-23,3

4-62

4-62

ЕНиР §E17-20; п. 15

Ремонт и содержание дорог автогрейдером ДЗ-31-1 при транспортировании грунта

1 км

858,80

1,10

1,10

115,2

115,2

115,2

1-17

1004-80

1004-80

ЕНиР §E2-1-22; 5

Работа бульдозера ДЗ-110А на отвале в грунте I группы орф)

100 м3

341,95

0,35

0,35

14,6

14,6

14,6

0-37,1

126-36

126-66

ЕНиР §E2-1-22; т-5

То же, в грунте III группы (шлак)

100 м3

79,50

0,47

0,47

4,6

4,6

4,6

0-49,8

39-59

39-59



ИТОГО:







1494,4

1396,0

1508,6



10117-82

10885-99

ЕНВ* -    Здесь и далее «Единые нормы времени на перевозку грузов автомобильным транспортом и сдельные расценки на оплату труда водителей».

т. 79** -  Здесь и далее сборник «Типовые нормы и расценки...» Минтрансстроя СССР «Земляные работы».

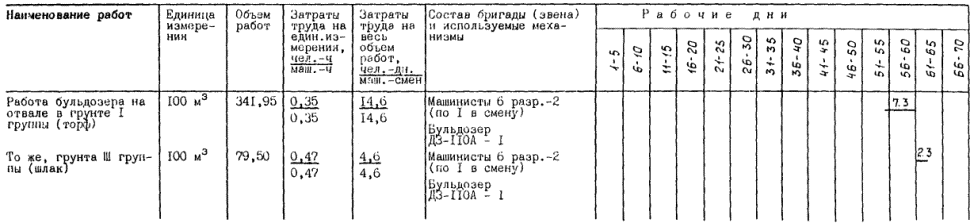

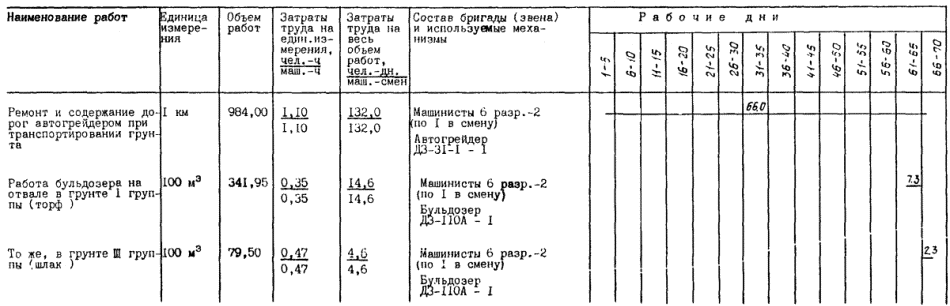

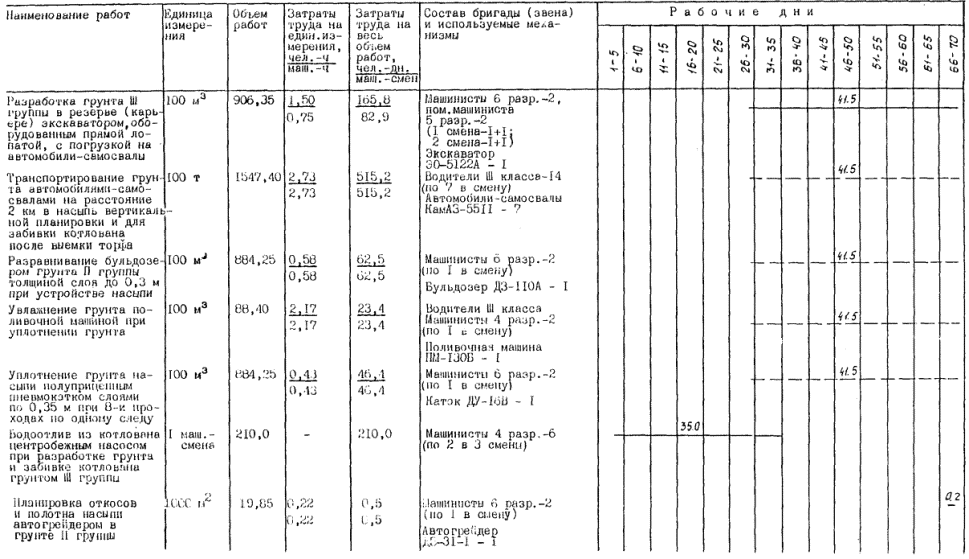

ГРАФИК ПРОИЗВОДСТВА РАБОТ. Вариант 2

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. Вариант 2

Обоснование (ЕНиР и др.)

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

1

2

3

4

5

6

7

8

9

10

ЕНиР §Е2-1-22; № 5

Разработка бульдозером ДЗ-110А грунта III группы (шлак) с перемещением на расстояние до 10 м при устройстве подсыпок для проезда

100 м3

79,50

0,47

0,47

4,6

4,6

4,6

0-49,8

39-59

39-59

ЕНиР §Е2-1-28; № 3и

Разравнивание бульдозером грунта III группы (шлак) толщиной слоя до 1,0 м при устройстве подсыпок для проезда

100 м3

79,50

0,28

0,28

2,7

2,7

2,7

0-29,7

23-61

23-61

ЕНиР §Е17-7

Уплотнение грунта III группы (шлак) самоходным виброкатком ДУ-47Б при 5-и проходах по одному следу

100 м2

30,80

0,31

0,31

1,2

1,2

1,2

0-28,2

8-69

8-69

ЕНиР §Е2-1-10 5а; примеч. гл. 1;

К = 1; п. 3, 4;

К = 1,1; п. 8, 9

Разработка мокрого грунта I группы (торфа) экскаватором Э0-5111Б, оборудованного драглайном с погрузкой на автомобили-самосвалы при угле поворота стрелы более 13

100 м3

341,95

3,60

1,80

150,2

75,1

75,1

3-58

1224-18

1224-18

ЕНиР. §Е2-1-10; №

примеч. гл. 1;

К = 1,1; п. 8, 9

То же, грунта (шлак) от разборки подсыпок для проезда

100 м3

79,50

4,80

2,40

46,6

23,3

23,3

4-76

378-42

378-42

ЕНВ*

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км в отвал

100 т

493,00

2,73

2,73

164,1

164,1

196,0

1-94

956-42

1163-07

ЕНиР §E2-1-8; табл. 7, № 3б

Разработка грунта II группы в резерве (карьере) экскаватором Э0-5122, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

100 м3

906,35

1,50

0,75

165,8

82,9

82,9

1-48

1341-40

1341-40

ЕНВ*

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км в насыпь вертикальной планировки и для забивки котлована от выемки торфа

100 т

1547,40

2,73

2,73

515,2

515,2

581,0

1-94

3001-20

3427-45

ЕНиР §E2-1-28; № 3б

Разравнивание бульдозером ДЗ-110А грунта II группы толщиной слоя до 0,3 м при устройстве насыпи

100 м3

864,25

0,58

0,58

62,5

62,5

82,9

0-61,5

543-81

721-13

ЕНиР §E17-2; ЕНВ*

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

100 м3

88,40

2,17

2,17

23,4

23,4

82,9

1-64

144-98

510-90

ЕНиР §E2-1-29; табл. 4; 2б, 4б

Уплотнение грунта насыпи полуприцепным пневмокатком ДУ-16В слоями по 0,35 м при 8-и проходах по одному следу

100 м3

884-25

0,43

0,43

46,4

46,4

82,9

0-45,4

401-45

718-71

Расчетные данные

Водоотлив из котлована центробежным насосом КМ80-50-200-СД при разработке грунта и забивке котлована грунтом II группы

1 маш.-смена

210,0

-

210,0

210,0

210,0

6-478

1360-38

1360-38

ЕНиР §Е2-1-37; т. 2; № 1д

Планировка откосов и полотна насыпи автогрейдером ДЗ-31-1 в грунте II группы

1000 м2

19,85

0,22

0,22

0,5

0,5

0,5

0-23,3

4-62

4-62

ЕНиР §E17-20; п. 15

Ремонт и содержание дорог автогрейдером ДЗ-31-1 при транспортировании грунта

1 км

984,00

1,10

1,10

132,0

132,0

132,0

1-17

1151-28

1151-28

ЕНиР §E2-1-22; 5

Работа бульдозера ДЗ-110А на отвале в грунте I группы орф)

100 м3

341,95

0,35

0,35

14,6

14,6

14,6

0-37,1

126-86

126-36

ЕНиР §E2-1-22

То же, в грунте III группы (шлак)

100 м3

79,50

0,47

0,47

4,6

4,6

4,6

0-49,8

39-59

39-59



ИТОГО:







1544,4

1363,1

1577,2



10746-48

12239-88

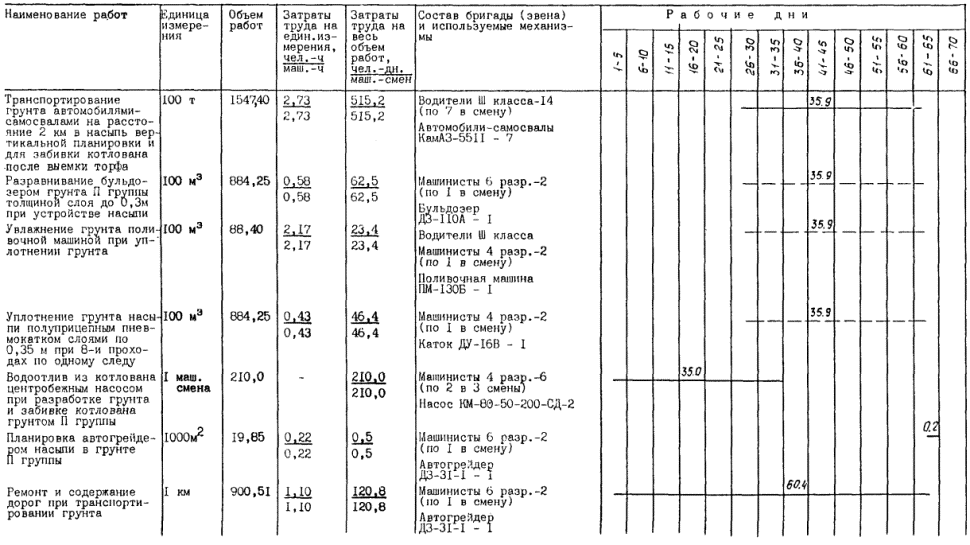

ГРАФИК ПРОИЗВОДСТВА РАБОТ. Вариант 3

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. Вариант 3

Обоснование (ЕНиР и др.)

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

1

2

3

4

5

6

7

8

9

10

ЕНиР §Е2-1-22; № 5

Разработка бульдозером ДЗ-110А грунта III группы (шлак) с перемещением на расстояние до 10 м при устройстве подсыпок для проезда

100 м3

79,50

0,47

0,47

4,6

4,6

4,6

0-49,8

39-59

39-59

ЕНиР §Е2-1-28; № 3и

Разравнивание бульдозером ДЗ-110А грунта III группы (шлак) толщиной слоя до 1,0 м при устройстве подсыпок для проезда

100 м3

79,50

0,28

0,28

2,7

2,7

2,7

0-29,7

23-61

23-61

ЕНиР §Е17-7

Уплотнение грунта III группы (шлак) самоходным виброкатком ДУ-47Б при 5-и проходах по одному следу

100 м2

30,80

0,31

0,31

1,2

1,2

1,2

0-28,2

8-69

8-69

ЕНиР §Е2-1-10; 5а; примеч. гл. 1;

К = 1; п. 3, 4;

К = 1,1; п. 8, 9

Разработка мокрого грунта I группы (торфа) экскаватором Э0-5111Б, оборудованного драглайном с погрузкой на автомобили-самосвалы при угле поворота стрелы более 13

100 м3

341,95

3,60

1,80

150,2

75,1

75,1

3-58

1224-18

1224-18

ЕНиР. §Е2-1-10; №

примеч. гл. 1;

К = 1,1; п. 8, 9

То же, грунта III группы (шлак) от разборки подсыпок для проезда

100 м3

79,50

4,80

2,40

46,6

23,3

23,3

4-76

378-42

378-42

ЕНВ*

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км в отвал

100 т

493,00

2,73

2,73

164,1

164,1

196,0

1-94

956-42

1163-07

ЕНиР §E2-1-8; табл. 3, № 6б

Разработка грунта II группы в резерве (карьере) экскаватором Э0-5111Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

100 м3

906,35

2,6

1,3

287,4

143,7

143,7

2-56

2320-26

2320-26

ЕНВ*

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км в насыпь вертикальной планировки и для забивки котлована от выемки торфа

100 т

1547,40

2,73

2,73

515,2

515,2

515,2

1-94

3001-20

3001-20

ЕНиР §E2-1-28; № 3б

Разравнивание бульдозером ДЗ-110А грунта II группы толщиной слоя до 0,3 м при устройстве насыпи

100 м3

884,25

0,58

0,58

62,5

62,5

71,8

0-61,5

543-61

624-66

ЕНиР §E17-2; ЕНВ*

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

100 м3

88,40

2,17

2,17

23,4

23,4

71,8

1-64

144-98

442-64

ЕНиР §E2-1-29; табл. 4; 2б, 4б

Уплотнение грунта насыпи полуприцепным пневмокатком ДУ-16В слоями по 0,35 м при 8-и проходах по одному следу

100 м3

884,25

0,43

0,43

46,4

46,4

71,8

0-45,4

401-45

622-23

Расчетные данные

Водоотлив из котлована центробежным насосом КМ80-50-200-СД при разработке грунта и забивке котлована грунтом II группы

1 маш.-смена

210,0

-

210,0

210,0

210,0

6-47,8

1360-38

1360-38

ЕНиР §Е2-1-37; табл. 2; № 1д

Планировка насыпи автогрейдером ДЗ-31-1 в грунте II группы

1000 м2

19,85

0,22

0,22

0,5

0,5

0,5

0-23,3

4-62

4-62

ЕНиР §E17-20; п. 15

Ремонт и содержание дорог при транспортировании грунта автогрейдером ДЗ-31-1

1 км

900,51

1,10

1,10

120,8

120,8

120,8

1-17

1053-60

1053-60

ЕНиР §E2-1-22; 5

Работа бульдозера ДЗ-110А на отвале в грунте I группы орф)

100 м3

341,95

0,35

0,35

14,6

14,6

14,6

0-37,1

126-86

126,86

ЕНиР §E2-1-22; № 5

То же, в грунте III группы (шлак)

100 м3

79,50

0,47

0,47

4,6

4,6

4,6

0-49,8

39-59

39-59



ИТОГО:







1654,8

1412,7

1527,7



11627-66

12434-01

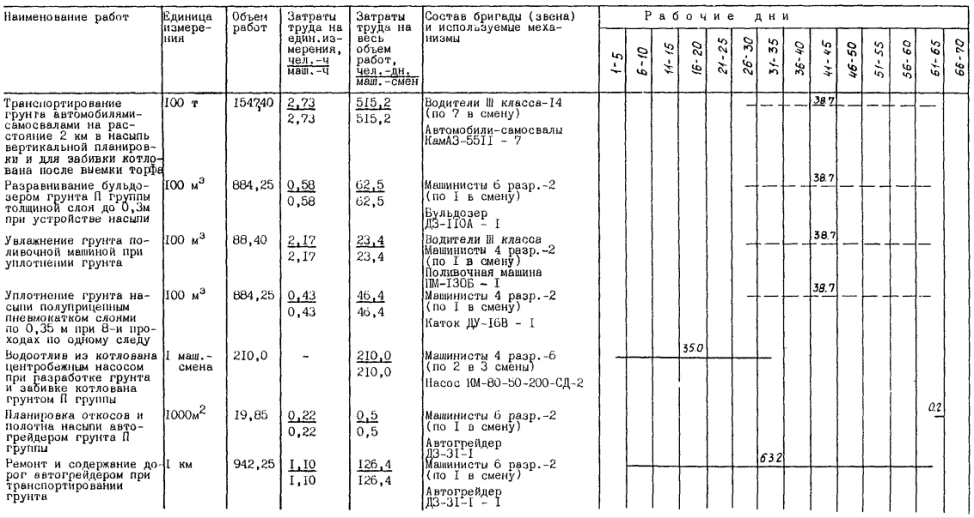

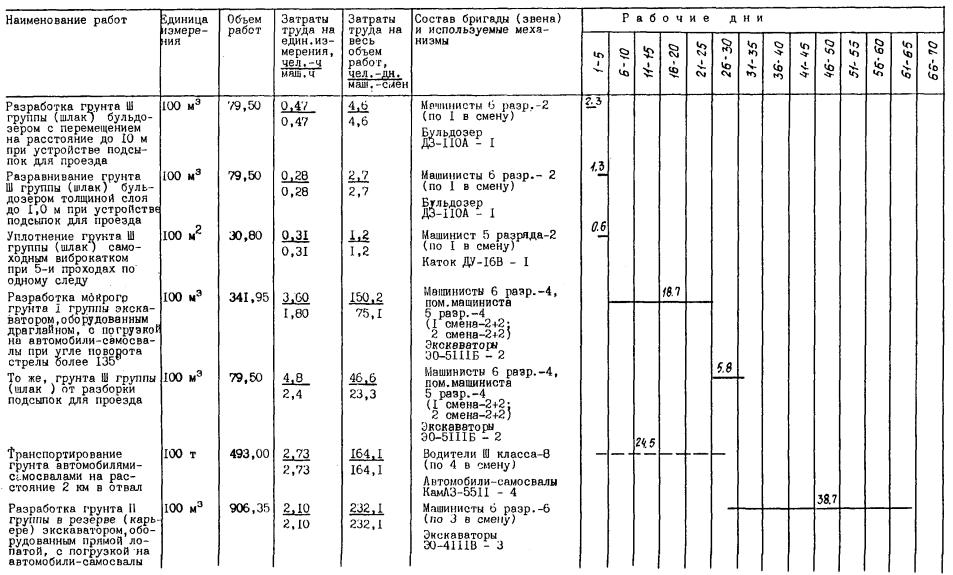

ГРАФИК ПРОИЗВОДСТВА РАБОТ. Вариант 4

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. Вариант 4

Обоснование (ЕНиР и др.)

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

1

2

3

4

5

6

7

8

9

10

ЕНиР §Е2-1-22; № 5

Разработка грунта III группы (шлак) бульдозером ДЗ-110А с перемещением на расстояние до 10 м при устройстве подсыпок для проезда

100 м3

79,50

0,47

0,47

4,6

4,6

4,6

0-49,8

39-59

39-59

ЕНиР §Е2-1-28; № 3и

Разравнивание грунта III группы (шлак) толщиной слоя до 1,0 м бульдозером ДЗ-110А при устройстве подсыпок для проезда

100 м3

79,50

0,28

0,28

2,7

2,7

2,7

0-29,7

23-61

23-61

ЕНиР §Е17-7

Уплотнение грунта III группы (шлак) самоходным виброкатком ДУ-47Б при 5-и проходах по одному следу

100 м2

30,80

0,31

0,31

1,2

1,2

1,2

0-28,2

8-69

8-69

ЕНиР §Е2-1-10; 5а; примеч. гл. 1;

К = 1; п. 3, 4;

К = 1,1; п. 8, 9

Разработка мокрого грунта I группы (торфа) экскаватором Э0-5111Б, оборудованного драглайном, с погрузкой на автомобили-самосвалы при угле поворота стрелы более 13

100 м3

341,95

3,60

1,80

150,1

75,1

75,1

3-58

1224-18

1224-18

ЕНиР. §Е2-1-10; №

примеч. гл. 1;

К = 1,1; п. 8, 9

То же, грунта III группы (шлак) от разборки подсыпок для проезда

100 м3

79,50

4,80

2,40

46,6

23,3

23,3

4-76

378-42

378-42

ЕНВ*

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км в отвал

100 т

493,00

2,73

2,73

164,1

164,1

196,0

1-94

956-42

1163-07

ЕНиР §E2-1-8; табл. 3, № 4б

Разработка грунта II группы в резерве (карьере) экскаватором Э0-4111В, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы

100 м3

906,35

2,1

2,1

232,1

232,1

232,1

2-23

2021-16

2021-16

ЕНВ*

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км в насыпь вертикальной планировки и для забивки котлована от выемки торфа

100 т

1547,45

2,73

2,73

515,2

515,2

541,8

1-94

3001-20

3173-51

ЕНиР §E2-1-28; № 3б

Разравнивание бульдозером ДЗ-110А грунта II группы толщиной слоя до 0,3 м при устройстве насыпи

100 м3

884,25

0,58

0,58

62,5

62,5

77,4

0-61,5

543-81

673-32

ЕНиР §E17-2; ЕНВ*

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

100 м3

88,40

2,17

2,17

23,4

23,4

77,4

1-64

144-98

477-08

ЕНиР §E2-1-29; табл. 4; 2б, 4б

Уплотнение грунта насыпи полуприцепным пневмокатком ДУ-16В слоями по 0,35 м при 8-и проходах по одному следу

100 м3

884,25

0,43

0,43

46,4

46,4

77,4

0-45,4

401-45

670-90

Расчетные данные

Водоотлив из котлована центробежным насосом КМ80-50-200-СД при разработке грунта и забивке котлована грунтом II группы

1 маш.-смена

210,0

-

210,0

210,0

210,0

6-47,8

1360-38

1360-38

ЕНиР §Е2-1-37; табл. 2; № 1д

Планировка насыпи автогрейдером ДЗ-31-1 в грунте II группы

1000 м2

19,85

0,22

0,22

0,5

0,5

0,5

0-23,3

4-62

4-62

ЕНиР §E17-20; п. 15

Ремонт и содержание дорог автогрейдером ДЗ-31-1 при транспортировании грунта

1 км

942-25

1,10

1,10

126,4

126,4

126,4

1-17

1192-43

1102-43

ЕНиР §E2-1-22; 5

Работа бульдозера ДЗ-110А на отвале в грунте I группы орф)

100 м3

341,95

0,35

0,35

14,6

14,6

14,6

0-37,1

126-86

126-86

ЕНиР §E2-1-22; № 5

То же, в грунте III группы (шлак)

100 м3

79,50

0,47

0,47

4,6

4,6

4,6

0-49,8

39-59

39-59



ИТОГО:







1605,0

1506,6

1665,1



11377-39

12487-41





Rambler's Top100 Яндекс цитирования
  Copyright © 2008-2024, www.docload.ru
