ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА ПРОИЗВОДСТВО
ОТДЕЛЬНЫХ ВИДОВ РАБОТ
РАЗДЕЛ 01
ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА ЗЕМЛЯНЫЕ И БУРОВЗРЫВНЫЕ РАБОТЫ
1.01.01.40
КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ ПРОЦЕСС РАЗРАБОТКИ
СКАЛЬНОГО ГРУНТА В СТРОИТЕЛЬНОМ КАРЬЕРЕ
МОСКВА - 1989
1.1. Типовая технологическая карта рекомендуется для выполнения работ при разработке разрыхленных скальных грунтов в
строительной карьере камня при сооружении
объектов промышленного, жилищно-гражданского и мелиоративного строительства.
1.2. Типовая
технологическая карта может быть использована при разработке различных строительных
карьеров скального грунта с рыхлением его буровзрывным
способом.
1.3. Рыхление скального грунта в данной
карте не рассматривается и должно выполняться по отдельной технологической
карте.

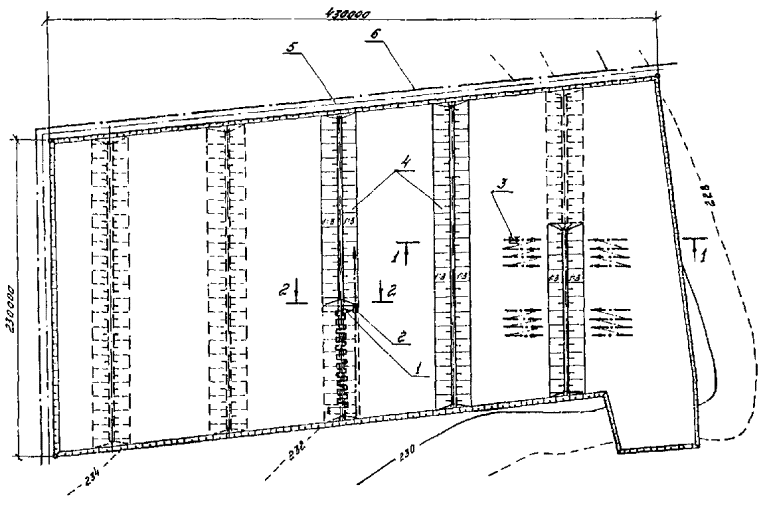

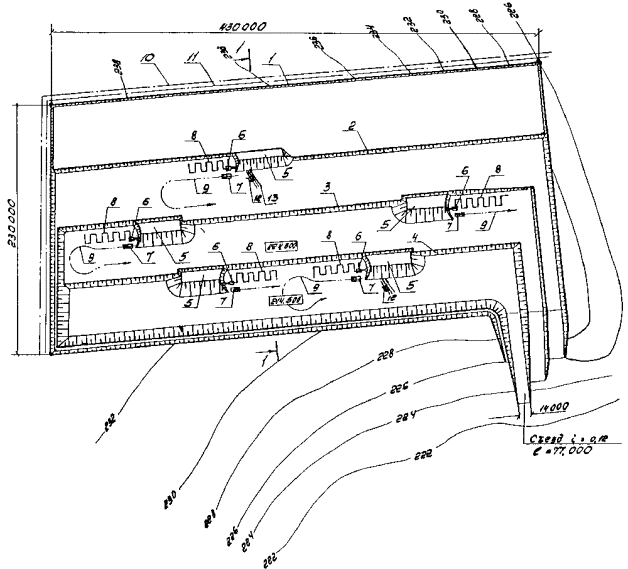

1.4. Параметры карьера камня:
длина - 440 м; ширина - 220 м;
объем снятия растительного грунта - 50 т. м3;
объем вскрыши -
290 т. м3;
объем разработки скального грунта -
1300 т. м3.
1.5. Скальный
грунт из карьера используется для отсыпки насыпей вертикальной планировки, плотин, дамб, обратной засыпки
котлованов и др. земляных сооружений.
1.6. Разработка
карьера осуществляется в средней зоне СССР при круглогодичной эксплуатации.
1.7. При привязке технологической карты к конкретному карьеру камня необходимо скорректировать объемы
работ, группы грунтов, график производства
работ и калькуляцию затрат труда, средства механизации с учетом наличия парка землеройных механизмов.
2.1. Настоящий
комплексно-механизированный технологический процесс состоит из
подготовительных и основных операций, а также из отделочных работ.
2.2. К подготовительным
операциям относится: геодезическая разбивка контура карьера в пределах отвода земли с установкой разбивочных знаков и реперов; выполнение работ по
ограждению карьера от поступления поверхностных вод; устройство освещения карьера;
устройство временных землевозных дорог.
2.3. К основным операциям
относится:
срезка растительного грунта, вскрыша карьера, разработка скального грунта.
2.4. К отделочным работам относится рекультивация карьера, которая
настоящей типовой технологической картой не рассматривается, а в каждом конкретном случае
выполняется на основании технического задания землепользователя.
2.5. Состав вариантов
комплексов машин, применяемых для выполнения основных
операций приведен в табл. 1.
Таблица
1.
|
Технологическая операция
|
Варианты комплексов машин
|
|
1
|
2
|
3
|
4
|
|
Срезка растительного слоя грунта
|
Бульдозер ДЗ-110А
Экскаватор Э0-4121Б прямая лопата
Автомобиль-самосвал КрАЗ-256Б
Автогрейдер ДЗ-31-1
|
Бульдозер ДЗ-110А
Экскаватор Э0-4121Б прямая лопата
Автомобиль-самосвал КрАЗ-256Б
Автогрейдер ДЗ-31-1
|
Бульдозер ДЗ-110А
Экскаватор Э0-5111Е прямая лопата
Автомобиль-самосвал КрАЗ-256Б
Автогрейдер ДЗ-31-1
|
Бульдозер ДЗ-110А
Экскаватор Э0-5111Е прямая лопата
Автомобиль-самосвал КрАЗ-256Б
Автогрейдер ДЗ-31-1
|
|
Вскрыша
карьера
|
Экскаватор
Э0-4121Б прямая лопата
Автомобиль-самосвал КрАЗ-256Б
Бульдозер
ДЗ-110А
Автогрейдер
ДЗ-31-1
|
Экскаватор
Э0-4121Б прямая лопата
Автомобиль-самосвал КрАЗ-256Б
Бульдозер
ДЗ-110А
Автогрейдер
ДЗ-31-1
|
Экскаватор
Э0-5111Е прямая
лопата
Автомобиль-самосвал КрАЗ-256Б
Бульдозер
ДЗ-110А
Автогрейдер
ДЗ-31-1
|
Экскаватор
Э0-5111Е
прямая лопата
Автомобиль-самосвал КрАЗ-256Б
Бульдозер
ДЗ-110А
Автогрейдер
ДЗ-31-1
|
|
Разработка
камня в карьере
|
Экскаватор
Э0-4121Б прямая лопата
Бульдозер ДЗ-110А
Автомобиль-самосвал
КрАЗ-256Б
Автогрейдер
ДЗ-31-1
|
Экскаватор
Э0-5122А
прямая лопата
Бульдозер ДЗ-110А
Автомобиль-самосвал
КрАЗ-256Б
Автогрейдер
ДЗ-31-1
|
Экскаватор
Э-250ЗВ
прямая лопата
Бульдозер ДЗ-110А
Автомобиль-самосвал
КрАЗ-256Б
Автогрейдер
ДЗ-31-1
|
Экскаватор
ЭКГ-4,65
прямая лопата
Бульдозер ДЗ-110А
Автомобиль-самосвал
КрАЗ-256Б
Автогрейдер
ДЗ-31-1
|
2.5. Ведущими машинами в
комплексе при разработке скального грунта являются:
в варианте 1 - экскаватор Э0-4121Б с оборудованием прямая лопата;
в варианте 2 -
экскаватор Э0-5122А с оборудованием прямая лопата;
в варианте 3 - экскаватор Э-250ЗВ с оборудованием прямая лопата;
в варианте 4 - экскаватор ЭКГ-4,6Б с оборудованием прямая лопата.
2.6. Технология производства
работ для варианта 1:
срезка растительного слоя грунта I группы
производится бульдозером ДЗ-110А с перемещением на расстояние в среднем
50 м в промежуточные отвалы с последующей погрузкой его экскаватором Э0-4121Б, оборудованным прямой лопатой с ковшом вместимостью 1,0 м3, в
автомобили-самосвалы КрАЗ-256Б и транспортировкой на
1 км в резерв. Разработка вскрышного скального
грунта VI группы после его рыхления
буровзрывным способом производится экскаватором Э0-4121Б с погрузкой в автомобили-самосвалы
КрАЗ-256Б и транспортировкой на 2 км в отвал.
Разработка скального грунта VI группы
после его рыхления буровзрывным способом производится экскаватором Э0-4121Б с погрузкой в автомобили-самосвалы КрАЗ-256Б и транспортировкой на
3 км в сооружения. Временные землевозные дороги постоянно поддерживаются в
исправном состоянии с помощью автогрейдера ДЗ-31-1.
2.7. Разработка скального
грунта в карьере выполняется (при работе в
одну смену) для варианта 1 следующим составом рабочих:
машинисты экскаватора 6 разряда - 4;
машинист бульдозера 6 разряда - 1;
машинист автогрейдера 6 разряда - 1;
водители автомобилей-самосвалов III класса - 12
2.8. Контроль качества
выполняемых работ производится в соответствии с табл. 2
Таблица 2
|
Наименование операций, подлежащих
контролю
|
Контроль качества выполнения операций
|
|
производителем работ
|
мастером
|
Состав
|
Способы
|
Время
|
Привлекаемые службы
|
|
Разбивка контура карьера
|
-
|
Точность выноса
|
Теодолитом, стальной рулеткой
|
До начала разработки
|
Геодезическая
|
|
|
Разработка карьера
|
Геометрические размеры в плане,
высотные отметки, крутизна откосов
|
Нивелиром, стальной
рулеткой, уклономером, откосником
|
В процессе разработки карьера
|
Геодезическая
|
В соответствии с принятыми вариантами комплексов машин
(табл. 1)
и на основании калькуляции затрат труда в табл. 3 приведены сравнительные технико-экономические
показатели эффективности вариантов.
Таблица
3
|
Наименование
работ
|
Единица измерения
|
Варианты комплексов механизации работ
|
|
1
|
2
|
3
|
4 (аналог)
|
|
Объем работ
|
м3
|
1300000
|
1300000
|
1300000
|
1300000
|
|
Общая трудоемкость
|
чел.-дн
|
25294,3
|
24679,42
|
26039,25
|
21918,36
|
|
То же, на 1000 м3
грунта
|
чел.-ч
|
159,55
|
155,67
|
164,24
|
138,25
|
|
Затраты
маш. времени на весь объем работ
|
маш.-смен
|
25294,3
|
21716,68
|
22406,33
|
18858,61
|
|
Продолжительность
процесса при двухсменной работе
|
день
|
650
|
650
|
650
|
650
|
|
Выработка на 1 маш.-ч
|
м3
|
6,26
|
7,30
|
7,07
|
8,40
|
|
Стоимость затрат труда на
весь объем работ
|
руб.
|
190386-22
|
183968-73
|
196462-54
|
168908-55
|
|
То же, на 1000 м3 грунта
|
руб.
|
146,43
|
141,51
|
151,12
|
129,92
|
|
Приведенные затраты на весь
объем работ
|
руб.
|
2054000
|
2031900
|
2050100
|
2267200
|
|
То же, на 1000 м3
грунта
|
руб.
|
1580
|
1563
|
1577
|
1744
|
|
Эффективность в сравнении с
аналогом на 1000 м3 грунта
|
руб.
|
+164
|
+181
|
+167
|
-
|
|
Прямые затраты на 1000 м3
грунта
|
руб.
|
1550
|
1517
|
1525
|
1700
|
4.1. Потребность в машинах, оборудовании, инструментах и приспособлениях.
Таблица 4
|
Наименование
машин, оборудования, инструментов и
приспособлений
|
Тип
|
Марка
ГОСТ
|
Количество
машин для вариантов механизации, шт.
|
Техническая
характеристика
|
|
1
|
2
|
3
|
4
|
|
Экскаватор универсальный
|
Одноковшовый гидравлический, на гусеничном ходу
|
Э0-4121Б
ГОСТ
22894-77
|
5
|
1
|
-
|
-
|
Оборудован прямой лопатой, вместимость
ковша - 1 м3
|
|
Экскаватор универсальный
|
Одноковшовый канатный, на
гусеничном ходу
|
Э0-5111Е
ГОСТ
17343-83
|
-
|
-
|
1
|
1
|
Оборудован прямой лопатой, вместимость ковша - 1 м3
|
|
Экскаватор универсальный
|
Одноковшовый гидравлический, на гусеничном ходу
|
Э0-5122А
ГОСТ 22894-77
|
-
|
3
|
-
|
-
|
Оборудован прямой лопатой, вместимость ковша - 1,6 м3
|
|
Экскаватор универсальный
|
Одноковшовый канатный, на гусеничном ходу
|
Э-250ЗВ
ГОСТ
17343-83
|
-
|
-
|
3
|
-
|
Оборудован прямой лопатой, вместимость ковша - 2,5 м3
|
|
Экскаватор универсальный
|
Одноковшовый канатный, на гусеничном ходу
|
ЭКГ-4,6Б
|
-
|
-
|
-
|
2
|
Оборудован прямой лопатой, вместимость ковша - 4,6 м3
|
|
Бульдозер с неповоротным отвалом
|
Гидравлический, на тракторе класса 10 т
|
ДЗ-110А
|
2
|
2
|
2
|
2
|
Трактор Т-130.1.Г-1, длина отвала 3220 мм
|
|
Автогрейдер среднего типа
|
Самоходный
|
ДЗ-31-1
ГОСТ
9420-79
|
1
|
1
|
1
|
1
|
Мощность двигателя 96 кВт, длина отвала
3700 мм
|
|
Автомобиль-самосвал
|
Трехосный
|
КрАЗ-256Б
|
14
|
14
|
17
|
12
|
Грузоподъемность 12 т
|
|
Теодолит
|
|
Т-15
ГОСТ 10529-86
|
1
|
1
|
1
|
1
|
|
|
Нивелир
|
|
Н-10
ГОСТ 10528-76
|
1
|
1
|
1
|
1
|
|
|
Рейка нивелирная
|
|
РН-10
ГОСТ 11158-83
|
2
|
2
|
2
|
2
|
|
|
Вешка геодезическая
|
Стандартная
|
|
3
|
3
|
3
|
3
|
|
|
Рулетка измерительная металлическая
|
Стандартная
|
РС-200
ГОСТ
7502-80
|
1
|
1
|
1
|
1
|
|
4.2. Потребность в эксплуатационных
материалах приведена в таблице 5.
Таблица
5
|
Наименование механизмов и эксплуатационных материалов
|
Норма на час работы
машины, кг (кВт)
|
Количество на
принятый объем работ по вариантам, кг (кВт)
|
|
1
|
2
|
3
|
4
|
|
Экскаватор Э0-4121Б
|
|
|
|
|
|
|
Дизельное топливо
|
5,50
|
255970
|
48620
|
-
|
-
|
|
Бензин
|
0,16
|
7446,4
|
1414,4
|
-
|
-
|
|
Моторное
масло
|
0,27
|
12565,8
|
2386,6
|
-
|
-
|
|
Трансмиссионное масло
|
0,03
|
1396,2
|
265,2
|
-
|
-
|
|
Консистентная смазка
|
0,16
|
7446,4
|
1414,4
|
-
|
-
|
|
Экскаватор Э0-5111Е
|
|
|
|
|
|
|
Дизельное
топливо
|
6,2
|
-
|
-
|
58888
|
58838
|
|
Бензин
|
0,18
|
-
|
-
|
1708,2
|
1708,2
|
|
Моторное
масло
|
0,30
|
-
|
-
|
2847
|
2847
|
|
Трансмиссионное
масло
|
0,04
|
-
|
-
|
379,6
|
379,6
|
|
Консистентная
смазка
|
0,18
|
-
|
-
|
1708,2
|
1708,2
|
|
Экскаватор Э0-5122А
|
|
|
|
|
|
|
Дизельное
топливо
|
13,1
|
-
|
318264,5
|
-
|
-
|
|
Бензин
|
0,38
|
-
|
9232,1
|
-
|
-
|
|
Моторное
масло
|
0,65
|
-
|
15791,75
|
-
|
-
|
|
Трансмиссионное
масло
|
0,13
|
-
|
3158,35
|
-
|
-
|
|
Консистентная
смазка
|
0,04
|
-
|
971,8
|
-
|
-
|
|
Экскаватор Э-250ЗВ
|
|
|
|
|
|
|
Электроэнергия
|
(75,2)
|
-
|
-
|
(1564160)
|
-
|
|
Бензин
|
0,32
|
-
|
-
|
6656
|
-
|
|
Моторное
масло
|
0,55
|
-
|
-
|
11440
|
-
|
|
Трансмиссионное
масло
|
0,06
|
-
|
-
|
1248
|
-
|
|
Консистентная
смазка
|
0,32
|
-
|
-
|
6656
|
-
|
|
Экскаватор ЭКГ-4,6Б
|
|
|
|
|
|
|
Электроэнергия
|
(117,5)
|
-
|
-
|
-
|
(1833000)
|
|
Бензин
|
0,49
|
-
|
-
|
-
|
7644
|
|
Моторное
масло
|
0,85
|
-
|
-
|
-
|
13260
|
|
Трансмиссионное
масло
|
0,09
|
-
|
-
|
-
|
1404
|
|
Консистентная
смазка
|
0,49
|
-
|
-
|
-
|
7644
|
|
Бульдозер ДЗ-110А
|
|
|
|
|
|
|
Дизельное топливо
|
7,70
|
66512,6
|
66512,6
|
66512,6
|
66512,6
|
|
Бензин
|
0,23
|
1986,74
|
1986,74
|
1986,74
|
1986,74
|
|
Моторное масло
|
0,37
|
3196,1
|
3196,1
|
3196,1
|
3196,1
|
|
Трансмиссионное масло
|
0,10
|
863,8
|
863,8
|
863,8
|
863,8
|
|
Консистентная смазка
|
0,08
|
691,04
|
691,04
|
691,04
|
691,04
|
|
Автогрейдер ДЗ-31-1
|
|
|
|
|
|
|
Дизельное топливо
|
5,20
|
53216,8
|
53216,8
|
53768
|
53768
|
|
Бензин
|
0,16
|
1637,44
|
1637,44
|
1654,4
|
1654,4
|
|
Моторное масло
|
0,25
|
2558,5
|
2558,5
|
2585
|
2555
|
|
Трансмиссионное масло
|
0,07
|
716,4
|
716,4
|
723,8
|
723,8
|
|
Консистентная смазка
|
0,06
|
614,0
|
614,0
|
620,4
|
620,4
|
|
Автомобиль-самосвал КрАЗ-256Б
|
|
|
|
|
|
|
Дизельное топливо
|
7,6
|
798844
|
798844
|
798844
|
739761
|
|
Моторное масло
|
0,34
|
35738
|
35738
|
35738
|
33095
|
|
Трансмиссионное масло
|
0,05
|
5256
|
5256
|
5256
|
4867
|
|
Консистентная
смазка
|
0,04
|
4205
|
4205
|
4205
|
3894
|
5.1. При выполнении работ по разработке скального грунта в
строительном карьере необходимо руководствоваться требованиями СНиП-III-4-80 «Техника безопасности в строительстве» п.п. 9.1-9.28; ГОСТ
12.3.002-75 «Процессы производственные»; ГОСТ 12.2.012-75 «Приспособления по
обеспечению безопасного производства работ»;
ГОСТ 12.1.004-85
«Пожарная безопасность»; ГОСТ
12.1.013-78 «Строительство. Электробезопасность» и ГОСТ
23407-78 «Ограждения инвентарные
строительных площадок и участков производства строительно-монтажных работ».
1 - экскаватор Э0-4121Б; 4 - отвалы из снятого растительного
слоя грунта;
2 - автомобиль-самосвал КрАЗ-256Б; 5
- ось кавельера;
3 - бульдозер ДЗ-27 мощностью 130 л.с.; 6 - ось водоотводной канавы
|
|

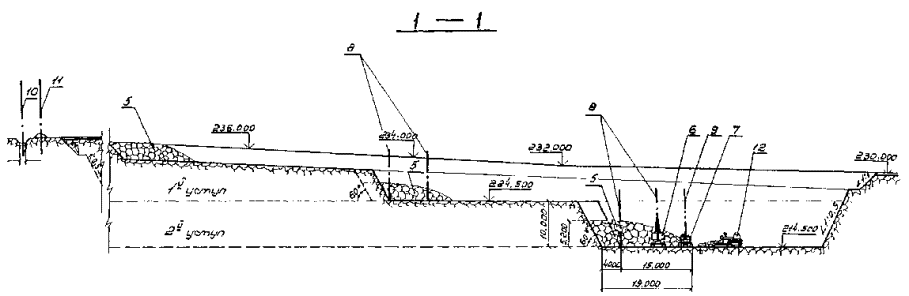

1 - уступ срезки растительного слоя грунта;
2 - уступ скальной вскрыши;
3 - первый добычной уступ;
4 - второй добычной уступ;
5 - развал породы после проведения буровзрывных работ;
6 - экскаватор
Э0-4121Б;
7 - автомобиль-самосвал КрАЗ-256Б;
8 - ось рабочего хода экскаватора;
9 - направление движения автотранспорта;
10 - ось
нагорной канавы;
11 - ось отвала
грунта от разработки нагорной
канавы;
12 - бульдозер
ДЗ-27 мощностью
130 л.с.
|
ОБЪЕМЫ РАБОТ
|
Наименование
|
Количество, м3
|
|
Разработка растительного слоя грунта I группы
|
50000
|
|
Разработка скального грунта VI группы (вскрыши)
|
290000
|
|
Разработка скального грунта VI группы (добыча)
|
1300000
|
Примечание. Здесь и далее
пунктирная линия
указывает на неполное использование механизмов
в течение
смены.
|
Обоснование (ЕНиР и др.)
|
Наименование
работ
|
Единица измерения
|
Объем
работ
|
Норма
времени на единицу измерения,
чел.-ч
маш.-ч
|
Затраты
труда на весь объем работ,
чел.-дн.
маш.-смен
|
Время пребывания
машины на объекте, маш.-смен
|
Расценка
на единицу измерения, руб.-коп.
|
Стоимость
затрат на весь объем работ, руб.-коп.
|
Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.
|
|
ЕНиР §Е2-1-22; т. 2; п. 5а, г
|
Разработка растительного слоя грунта I группы бульдозером ДЗ-110А с перемещением на расстояние 50 м
|
100 м3
|
500
|
1,55
1,55
|
94,51
94,51
|
94,51
|
1-64,3
|
821-50
|
821-50
|
|
Т. 79; вып. 10**
|
Разработка растительного слоя грунта I группы экскаватором Э0-4121Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы
|
100 м3
|
500
|
0,86
0,86
|
52,44
52,44
|
52,44
|
0-91,2
|
456-00
|
456-00
|
|
ЕНВ*
|
Транспортирование грунта
автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км
|
100 т
|
600
|
1,70
1,70
|
124,00
124,00
|
157,32
|
1-44
|
864-00
|
1077-32
|
|
ЕНиР §Е2-1-28; т. 1, п. 3а
|
Работа
бульдозера ДЗ-110А на отвале в грунте I группы
|
100 м3
|
500
|
0,46
0,46
|
28,05
28,05
|
52,44
|
0-48,8
|
244-00
|
456-00
|
|
Т. 79; вып. 10**
|
Разработка предварительно разрыхленного грунта VI группы (вскрыша) экскаватором Э0-4121Б, оборудованным
прямой лопатой, с погрузкой на автомобили-самосвалы
|
100 м3
|
2900
|
2,9
2,9
|
1026,00
1026,00
|
1026,00
|
3-07,4
|
8914-60
|
8914-60
|
|
ЕНВ*
|
Транспортирование грунта
автомобилями-самосвалами КрАЗ-256Б на
расстояние 2 км
|
100 т
|
7540
|
2,15
2,15
|
1977,00
1977,00
|
2051,24
|
1-82
|
13722-80
|
14204-05
|
|
ЕНиР §Е2-1-24; т. 1; п. 2а
|
Работа
бульдозера ДЗ-110А на отвале в грунте VI группы
|
100 м3
|
2900
|
1,70
1,70
|
601,00
601,00
|
1026,00
|
1-80
|
5220-00
|
5908-88
|
|
Т. 79; вып. 10**
|
Разработка предварительно
разрыхленного грунта VI группы экскаватором Э0-4221Б, оборудованным
прямой лопатой, с погрузкой на
автомобили-самосвалы
|
100 м3
|
13000
|
2,9
2,9
|
4598,00
4598,00
|
4598,00
|
3-07,4
|
39962-00
|
39962-00
|
|
ЕНВ*
|
Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 3
км
|
100 т
|
33800
|
2,6
2,6
|
10717
10717
|
13794
|
2-20
|
74360-00
|
94292-35
|
|
ЕНиР §Е2-1-24; т. 1; п. 2а, б
|
Перемещение предварительно разрыхленной скальной породы
бульдозером ДЗ-110А на расстояние 10 м
|
100 м3
|
1590
|
1,70
1,70
|
330,00
330,00
|
1195,56
|
1-80
|
2862-00
|
10388-66
|
|
ЕНиР §Е17-20; п. 15
|
Ремонт и содержание дорог при транспортировании грунта автогрейдером
|
1 км
|
9303,3
|
1,10
1,10
|
1248,0
1248,0
|
1248,0
|
1-17
|
10884-86
|
10884-86
|
|
|
Итого:
|
|
|
|
20796,0
20796,0
|
25294,3
|
|
158311-76
|
190366-22
|
* Здесь и далее в калькуляциях «Единые нормы времени на
перевозку грузов автомобильным транспортом и сдельные расценки для оплаты труда водителей».
** Здесь и далее сборник «Типовые
нормы и расценки...» Минтрансстроя СССР «Земляные работы».
|
Наименование работ
|
Обоснование (ЕНиР и др.)
|
Единица измерения
|
Объем работ
|
Норма времени на единицу измерения,
чел.-ч
маш.-ч
|
Затраты труда на весь объем работ,
чел.-дн.
маш.-смен
|
Время пребывания машины на объекте, маш.-смен
|
Расценка на единицу измерения, руб.-коп.
|
Стоимость затрат на весь объем работ, руб.-коп.
|
Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.
|
|
Разработка растительного слоя грунта I группы бульдозером ДЗ-110А с перемещением на расстояние 50 м
|
ЕНиР §Е2-1-22; т. 2; п. 5а, г
|
100 м3
|
500
|
1,55
1,55
|
94,51
94,51
|
94,51
|
1-64,3
|
821-50
|
821-50
|
|
Разработка растительного слоя грунта I группы экскаватором Э0-4121Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы
|
Т. 79; вып. 10**
|
100 м3
|
500
|
0,86
0,86
|
52,44
52,44
|
52,44
|
0-91,2
|
456-00
|
456-00
|
|
Транспортирование грунта
автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км
|
ЕНВ*
|
100 т
|
600
|
1,70
1,70
|
124,00
124,00
|
157,32
|
1-44
|
864-00
|
1077-32
|
|
Работа
бульдозера ДЗ-110А на отвале в грунте I группы
|
ЕНиР §Е2-1-28; т. 1, п. 3а
|
100 м3
|
500
|
0,46
0,46
|
28,05
28,05
|
52,44
|
0-48,8
|
244-00
|
456-00
|
|
Разработка предварительно разрыхленного грунта VI группы (вскрыша) экскаватором Э0-4121Б, оборудованным
прямой лопатой, с погрузкой на автомобили-самосвалы
|
Т. 79; вып. 10**
|
100 м3
|
2900
|
2,9
2,9
|
1026,00
1026,00
|
1026,00
|
3-07,4
|
8914-60
|
8914-60
|
|
Транспортирование грунта
автомобилями-самосвалами КрАЗ-256Б на
расстояние 2 км
|
ЕНВ*
|
100 т
|
7540
|
2,15
2,15
|
1977,00
1977,00
|
2052,00
|
1-82
|
13722-80
|
14204-05
|
|
Работа
бульдозера ДЗ-110А на отвале в грунте VI группы
|
ЕНиР §Е2-1-24; т. 1; п. 2а, б
|
100 м3
|
2900
|
1,70
1,70
|
601,00
601,00
|
1026,00
|
1-80
|
5220-00
|
8908-88
|
|
Разработка предварительно
разрыхленного грунта VI группы экскаватором Э0-5122А, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы
|
ЕНиР §Е2-1-8; т. 7; п. 3е**
|
100 м3
|
13000
|
3,6
1,8
|
5925,0
2963,00
|
2963,00
|
3-55
|
46150-00
|
46150-00
|
|
Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 3
км
|
ЕНВ*
|
100 т
|
33800
|
2,6
2,6
|
10717
10717
|
11851,2
|
2-20
|
74360-00
|
81706-66
|
|
Перемещение предварительно разрыхленной скальной породы
бульдозером ДЗ-110А на расстояние 10 м
|
ЕНиР §Е2-1-24; т. 1; п. 2а, б
|
100 м3
|
1590
|
1,70
1,70
|
330,00
330,00
|
1195,56
|
1-80
|
2862-00
|
10388-66
|
|
Ремонт и содержание дорог при транспортировании грунта автогрейдером ДЗ-31-1
|
ЕНиР §Е17-20; п. 15
|
1 км
|
9303,3
|
1,10
1,10
|
1248,0
1248,0
|
1248,0
|
1-17
|
10884-86
|
10884-86
|
|
Итого:
|
|
|
|
|
22123,0
19161,0
|
21716,68
|
|
164499-96
|
183968-73
|
|
Наименование работ
|
Обоснование (ЕНиР и др.)
|
Единица измерения
|
Объем работ
|
Норма времени на единицу измерения,
чел.-ч
маш.-ч
|
Затраты труда на весь объем работ,
чел.-дн.
маш.-смен
|
Время пребывания машины на объекте, маш.-смен
|
Расценка на единицу измерения, руб.-коп.
|
Стоимость затрат на весь объем работ, руб.-коп.
|
Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.
|
|
Разработка растительного слоя грунта I группы бульдозером ДЗ-110А с перемещением на расстояние 50 м
|
ЕНиР §Е2-1-22; т. 2; п. 5а, г
|
100 м3
|
500
|
1,55
1,55
|
94,51
94,51
|
94,51
|
1-64,3
|
821-50
|
821-50
|
|
Разработка растительного слоя грунта I группы экскаватором Э0-5111Е, оборудованным прямой лопатой, с
погрузкой на автомобили-самосвалы
|
ЕНиР §Е2-1-8; т. 3; п. 6а
|
100 м3
|
500
|
2,0
1,0
|
121,95
60,97
|
60,97
|
1-97
|
985-00
|
985-00
|
|
Транспортирование грунта
автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км
|
ЕНВ*
|
100 т
|
600
|
1,70
1,70
|
124,00
124,00
|
124,39
|
1-44
|
864-00
|
864-00
|
|
Работа
бульдозера на отвале в грунте I группы
|
ЕНиР §Е2-1-28; т. 1, п. 3а
|
100 м3
|
500
|
0,46
0,46
|
28,05
28,05
|
60,96
|
0-48,8
|
244-00
|
530-05
|
|
Разработка предварительно разрыхленного грунта VI группы (вскрыша) экскаватором Э0-5111Е, оборудованным прямой лопатой, с погрузкой на
автомобили-самосвалы
|
ЕНиР §Е2-1-8; т. 3; п. 6е
|
100 м3
|
2900
|
6,2
3,1
|
2193,00
1096,00
|
1096,00
|
6-11
|
17719-00
|
17719-00
|
|
Транспортирование грунта
автомобилями-самосвалами КрАЗ-256Б на
расстояние 2 км
|
ЕНВ*
|
100 т
|
7540
|
2,15
2,15
|
1977,00
1977,00
|
2192,00
|
1-82
|
13722-80
|
15120-29
|
|
Работа
бульдозера на отвале в грунте VI группы
|
ЕНиР §Е2-1-24; т. 1; п. 2а
|
100 м3
|
2900
|
1,70
1,70
|
601,00
601,00
|
1096,00
|
1-80
|
5220-00
|
9523-58
|
|
Разработка предварительно
разрыхленного грунта VI группы экскаватором Э0-7111В, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы
|
ЕНиР §Е2-1-8; т. 3; п. 8е
|
100 м3
|
13000
|
3,2
1,6
|
5073,0
2536,0
|
2536,00
|
3-26
|
42380-00
|
42380-00
|
|
Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 3
км
|
ЕНВ*
|
100 т
|
33800
|
2,6
2,6
|
10717,0
10717,0
|
12682,8
|
2-20
|
74360-00
|
87093-99
|
|
Перемещение предварительно разрыхленной скальной породы
бульдозером ДЗ-110А на расстояние 10 м
|
ЕНиР §Е2-1-24; т. 1; п. 2а
|
100 м3
|
1590
|
1,70
1,70
|
330,00
330,00
|
1200,0
|
1-80
|
2862-00
|
10427-25
|
|
Ремонт и содержание дорог при транспортировании грунта автогрейдером ДЗ-31-1
|
ЕНиР §Е17-20; п. 15
|
1 км
|
9399,9
|
1,10
1,10
|
1261,00
1261,00
|
1260,96
|
1-17
|
10997-98
|
10997-98
|
|
ИТОГО:
|
|
|
|
|
22521,0
18827,0
|
22406,53
|
|
170176-18
|
196462-54
|
|
Наименование работ
|
Обоснование (ЕНиР и др.)
|
Единица измерения
|
Объем работ
|
Норма времени на единицу измерения,
чел.-ч
маш.-ч
|
Затраты труда на весь объем работ,
чел.-дн.
маш.-смен
|
Время пребывания машины на объекте, маш.-смен
|
Расценка на единицу измерения, руб.-коп.
|
Стоимость затрат на весь объем работ, руб.-коп.
|
Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.
|
|
Разработка растительного слоя грунта I группы бульдозером ДЗ-110А с перемещением на расстояние 50 м
|
ЕНиР §Е2-1-22; т. 2; п. 5а, г
|
100 м3
|
500
|
1,55
1,55
|
94,51
94,51
|
94,51
|
1-64,3
|
821-50
|
821-50
|
|
Разработка растительного слоя грунта I группы экскаватором Э0-5111Е, оборудованным прямой лопатой, с
погрузкой на автомобили-самосвалы
|
ЕНиР §Е2-1-8; т. 3; п. 6а
|
100 м3
|
500
|
2,0
1,0
|
121,95
60,97
|
60,97
|
1-97
|
985-00
|
985-00
|
|
Транспортирование грунта
автомобилями-самосвалами КрАЗ-256Б на расстояние 1 км
|
ЕНВ*
|
100 т
|
600
|
1,70
1,70
|
124,00
124,00
|
124,39
|
1-44
|
864-00
|
864-00
|
|
Работа
бульдозера на отвале в грунте I группы
|
ЕНиР §Е2-1-28; т. 1, п. 3а
|
100 м3
|
500
|
0,46
0,46
|
28,06
28,06
|
60,96
|
0-48,8
|
244-00
|
530-05
|
|
Разработка предварительно разрыхленного грунта VI группы (вскрыша) экскаватором Э0-5111Е, оборудованным прямой лопатой, с погрузкой на
автомобили-самосвалы
|
ЕНиР §Е2-1-8; т. 3; п. 6е
|
100 м3
|
2900
|
6,2
3,1
|
2192,0
1096,0
|
1096,00
|
6-11
|
17719-00
|
17719-00
|
|
Транспортирование грунта
автомобилями-самосвалами КрАЗ-256Б на
расстояние 2 км
|
ЕНВ*
|
100 т
|
7540
|
2,15
2,15
|
1977,0
1977,0
|
2192,00
|
1-82
|
13722-80
|
15120-29
|
|
Работа
бульдозера ДЗ-110А на отвале в грунте VI группы
|
ЕНиР §Е2-1-24; т. 1; п. 2а
|
100 м3
|
2900
|
1,70
1,70
|
601,00
601,00
|
1096,00
|
1-80
|
5220-00
|
9523-58
|
|
Разработка предварительно
разрыхленного грунта VI группы экскаватором ЭКГ-4, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы
|
ЕНиР §Е2-1-8; т. 3; п. 10е
|
100 м3
|
13000
|
2,4
1,2
|
3804,0
1902,0
|
1902,44
|
2-64
|
34320-00
|
34320-00
|
|
Транспортирование грунта автомобилями-самосвалами КрАЗ-256Б на расстояние 3
км
|
ЕНВ*
|
100 т
|
33800
|
2,37
2,37
|
9769,0
9769,0
|
9769,00
|
2-00
|
67600-00
|
67600-00
|
|
Перемещение предварительно разрыхленной скальной породы
бульдозером ДЗ-110А на расстояние 10 м
|
ЕНиР §Е2-1-24; т. 1; п. 2а
|
100 м3
|
1590
|
1,70
1,70
|
330,00
330,00
|
1200,0
|
1-80
|
2862-00
|
10427-25
|
|
Ремонт и содержание дорог при транспортировании грунта автогрейдером ДЗ-31-1
|
ЕНиР §Е17-20; п. 15
|
1 км
|
9399,9
|
1,10
1,10
|
1261,00
1261,00
|
1261,00
|
1-17
|
10997-88
|
10997-88
|
|
ИТОГО:
|
|
|
|
|
20304,0
17244,0
|
18858,61
|
|
155356,18
|
168908-55
|
|
