МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
|
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ
ГОЛОВКОЙ И СФЕРОЙ НЕВЫПАДАЮЩИЕ КЛАССА ТОЧНОСТИ В
Конструкция и размеры
Raised cheese-head non-falling-out screws, product grade В.
Design and
dimensions
|
ГОСТ
10337-80
Взамен
ГОСТ 10337-63
|
Постановлением Государственного комитета СССР по
стандартам от 7 июля 1980 г.
№ 3428 дата введения установлена
01.01.82
Ограничение срока действия снято по протоколу № 7-95
Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС
11-95)
Издание с Изменением № 1, утвержденным в декабре 1986
г, (ИУС 2-87) и Поправкой (ИУС 4-90).
Настоящий стандарт распространяется на
винты с цилиндрической головкой и сферой невыпадающие класса точности В с
номинальным диаметром резьбы от 2,5 до 12
мм.
(Введено
дополнительно, Изм. № 1).

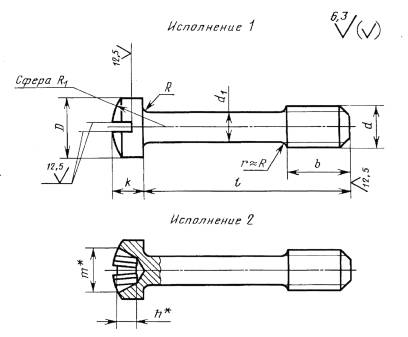

1. Размеры винтов должны соответствовать
указанным на чертеже и в табл. 1 и 2.
*
Размер для справок.
Таблица 1
мм
|
Номинальный диаметр резьбы d
|
2,5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
Диаметр стержня d1 (пред. откл.h13
)
|
1,6
|
2,0
|
2,8
|
3,5
|
4,0
|
5,5
|
7,0
|
9,0
|
|
Длина резьбы b
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
16
|
|
Диаметр головки D
|
4,5
|
5,5
|
7,0
|
8,5
|
10,0
|
13,0
|
16,0
|
18,0
|
|
Высота головки k
|
1,6
|
2,0
|
2,6
|
3,3
|
3,9
|
5,0
|
6,0
|
7,0
|
|
Радиус сферы R1
|
3,9
|
4,3
|
5,6
|
7,1
|
9,4
|
11,0
|
13,0
|
16,0
|
|
Радиус под головкой R, не более
|
0,2
|
0,4
|
0,5
|
0,6
|
|
Номер крестообразного шлица
|
1
|
2
|
3
|
4
|
|
Диаметр крестообразного шлица m
|
2,5
|
2,8
|
4,3
|
4,6
|
6,3
|
7,5
|
9,7
|
10,7
|
|
Глубина крестообразного шлица h, не более
|
1,2
|
1,5
|
2,0
|
2,3
|
2,5
|
3,7
|
4,6
|
5,6
|
|
Глубина вхождения калибра в
крестообразный шлиц
|
не более
|
1,4
|
1,7
|
2,3
|
2,6
|
3,1
|
4,3
|
5,4
|
6,4
|
|
не менее
|
1,1
|
1,4
|
1,8
|
2,1
|
2,6
|
3,8
|
4,9
|
5,9
|
Таблица 2
|
Длина
винта l, мм
|
Диаметр
резьбы d, мм
|
|
2,5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
6
|
|
|
-
|
-
|
-
|
-
|
-
|
-
|
|
8
|
|
|
|
-
|
-
|
-
|
-
|
-
|
|
10
|
|
|
|
|
-
|
-
|
-
|
-
|
|
12
|
|
|
|
|
|
-
|
-
|
-
|
|
(14)
|
|
|
|
|
|
-
|
-
|
-
|
|
16
|
|
|
|
|
|
-
|
-
|
-
|
|
(18)
|
|
|
|
|
|
-
|
-
|
-
|
|
20
|
-
|
|
|
|
|
-
|
-
|
-
|
|
(22)
|
-
|
|
|
|
|
|
|
-
|
|
25
|
-
|
|
Стандартные
длины
|
|
|
|
|
(28)
|
-
|
|
|
|
|
|
32
|
-
|
|
|
|
|
|
(36)
|
-
|
|
|
|
|
|
|
|
|
40
|
-
|
|
|
|
|
|
|
|
|
(45)
|
-
|
|
|
|
|
|
|
|
|
50
|
-
|
|
|
|
|
|
|
|
|
(55)
|
-
|
|
|
|
|
|
|
|
|
60
|
-
|
|
|
|
|
|
|
|
|
(70)
|
-
|
-
|
-
|
|
|
|
|
|
|
80
|
-
|
-
|
-
|
|
|
|
|
|
Примечание. Длины винтов, заключенные в
скобки, применять не рекомендуется.
Пример условного
обозначения винта исполнения 1, диаметром
резьбы d = 8 мм, с полем допуска 6g, длиной l = 25
мм, класса прочности 5.8, без покрытия:
Винт M8-6g×25.58 ГОСТ 10337-80
То же, исполнения 2, класса прочности
8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:
Винт 2M8-6g×25.88.35X.019 ГОСТ 10337-80
2. Резьба - по ГОСТ
24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.
1, 2. (Измененная редакция, Изм. № 1).
2а. Допуски и методы контроля размеров и
отклонений формы и расположения поверхностей - по ГОСТ
1759.1-82.
2б. Дефекты поверхности и методы контроля
- по ГОСТ
1759.2-82.
2а, 2б. (Введены дополнительно, Изм. № 1).
3. Шлицы прямые - по ГОСТ 24669-81,
крестообразные - по ГОСТ
10753-86.
(Измененная
редакция, Изм. № 1).
4. Технические требования - по ГОСТ
1759.0-87.
5. Теоретическая масса винтов указана в
приложении 1.
6. (Исключен,
Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
|
Длина
винта l, мм
|
Теоретическая
масса 1000 шт. стальных винтов, кг, при номинальном диаметре резьбы d, мм
|
|
2,5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
6
|
0,282
|
0,431
|
-
|
-
|
-
|
-
|
-
|
-
|
|
8
|
0,314
|
0,481
|
1,113
|
-
|
-
|
-
|
-
|
_
|
|
10
|
0,345
|
0,531
|
1,209
|
2,122
|
-
|
-
|
-
|
-
|
|
12
|
0,377
|
0,581
|
1,306
|
2,273
|
3,515
|
-
|
-
|
-
|
|
(14)
|
0,409
|
0,631
|
1,403
|
2,424
|
3,712
|
-
|
-
|
-
|
|
16
|
0,441
|
0,681
|
1,499
|
2,575
|
3,909
|
-
|
-
|
-
|
|
(18)
|
0,473
|
0,731
|
1,595
|
2,726
|
4,107
|
-
|
-
-
|
-
|
|
20
|
-
|
0,781
|
1,691
|
2,877
|
4,304
|
-
|
-
|
-
|
|
(22)
|
-
|
0,831
|
1,787
|
3,028
|
4,502
|
8,672
|
14,56
|
-
|
|
25
|
-
|
0,901
|
1,934
|
3,254
|
4,798
|
9,232
|
15,46
|
-
|
|
(28)
|
-
|
0,971
|
2,079
|
3,481
|
5,094
|
9,793
|
16,37
|
26,62
|
|
32
|
-
|
1,064
|
2,272
|
3,783
|
5,489
|
10,540
|
17,58
|
28,61
|
|
(36)
|
-
|
1,172
|
2,465
|
4,085
|
5,884
|
11,290
|
18,79
|
30,61
|
|
40
|
-
|
1,271
|
2,658
|
4,387
|
6,278
|
12,040
|
19,99
|
32,61
|
|
(45)
|
-
|
1,395
|
2,920
|
4,764
|
6,772
|
12,970
|
21,60
|
35,10
|
|
50
|
-
|
1,518
|
3,141
|
5,142
|
7,265
|
13,910
|
23,01
|
37,60
|
|
(55)
|
-
|
1,642
|
3,383
|
5,510
|
7,759
|
14,840
|
24,52
|
40,09
|
|
60
|
-
|
1,765
|
3,624
|
5,897
|
8,252
|
15,780
|
26,03
|
43,08
|
|
70
|
-
|
-
|
-
|
6,652
|
9,239
|
17,650
|
29,05
|
47,57
|
|
80
|
-
|
-
|
-
|
7,407
|
10,220
|
19,520
|
32,07
|
52,56
|
Примечание. Для определения массы винтов из
латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
|
