МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ШЕСТИГРАННЫЕ КОРОНЧАТЫЕ С ДИАМЕТРОМ РЕЗЬБЫ СВЫШЕ 48 мм
(класс точности В)

ГОСТ
10606-72

Взамен
ГОСТ 10606-63

Конструкция и размеры

Hexagon castle nuts with thread diameter over 48 mm (Product grade B). Design and dimensions

Постановлением Государственного комитета стандартов Совета Министров СССР от 12 сентября 1972 г. № 1709 дата введения установлена

01.01.74

Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

Издание 2006 г. с Изменениями № 1, 2, утвержденными в июне 1980 г., декабре 1986 г. (ИУС 9-80, 4-87).

1. Настоящий стандарт распространяется на шестигранные корончатые гайки общего назначения класса точности В с диаметром резьбы свыше 48 мм.

(Измененная редакция, Изм. № 2).

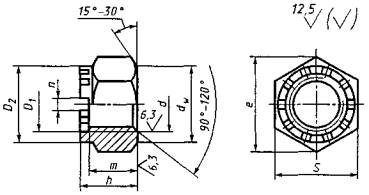

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

мм

Номинальный диаметр резьбы d

(52)

56

64

72

(76)

80

90

100

110

125

140

160

dw, не менее

74,9

79,4

88,9

98,4

103,2

107,9

122,0

136,2

145,7

169,5

188,2

212,0

Шаг резьбы

крупный

5,0

5,5

6,0



















мелкий

3,0

4,0

6,0 и 4,0

Размер «под ключ» S (пред. откл. по h15)

80

85

95

105

110

115

130

145

155

180

200

225

Высота h (пред. откл. по h15)

54

57

66

73

76

79

92

100

108

124

136

152

Диаметр описанной окружности e, не менее

89,0

94,5

105,8

117,1

122,7

128,4

145,1

162,0

173,3

201,6

223,8

252,1

Наружный диаметр коронки D2 (пред. откл. по h15)

70

75

85

95

100

105

120

135

140

160

180

200

Внутренний диаметр коронки D1 (пред. откл. по Н16)

55

60

70

75

80

85

95

105

115

130

145

165

Число прорезей

10

Ширина прорези n (пред. откл. по H14)

10

12

14

18

Расстояние от опорной поверхности до основания прорези т (пред. откл. по h15)

42

45

51

58

61

64

72

80

88

100

112

128

Размер шплинта для гаек (рекомендуемый)

8×90

10×90

10×100

10×100

10×125

13×140

13×160

16×180

16×200

16×220

Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения гайки диаметром резьбы d = 56 мм, с крупным шагом резьбы с полем допуска 6Н, из материала группы 02, без покрытия:

Гайка М56 - 6Н.02 ГОСТ 10606-72

То же, с мелким шагом резьбы с полем допуска 6Н, из материала группы 07, с покрытием 01 толщиной 9 мкм:

Гайка Гайка М56×4 - 6Н.07.019 ГОСТ 10606-72

(Измененная редакция, Изм. № 1, 2).

3. (Исключен, Изм. № 2).

4. Технические требования - по ГОСТ 18126-94.

5. Теоретическая масса гаек дана в приложении 1.

6. (Исключен, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Справочное

Шаг резьбы, мм

Теоретическая масса гайки, кг ≈, при номинальном диаметре резьбы d, мм

(52)

56

64

72

(76)

80

90

100

110

125

140

160

Крупный - 5,0; 5,5 и 6,0

1,28

1,51

2,10

-

-

-

-

-

-

-

-

-

Мелкий - 3,0 и 4,0

1,25

1,48

2,05

2,80

3,18

3,60

5,27

7,32

8,63

13,57

18,51

25,80

Мелкий - 6,0

-

-

-

2,86

3,26

3,68

5,37

7,44

8,78

13,77

18,76

26,13

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 2).
