МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
КОНЦЫ БОЛТОВ, ВИНТОВ И ШПИЛЕК
|
ГОСТ
12414-94
(ИСО 4753-83)
|
|
Размеры
|
|
Ends of bolts, screws and studs. Sizes
|
Дата введения 1996-01-01
Предисловие
1 РАЗРАБОТАН Всероссийским
научно-исследовательским институтом стандартизации и сертификации в
машиностроении Госстандарта России
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным
советом по стандартизации, метрологии и сертификации (протокол № 6 от 21
октября 1994 г.)
За принятие
проголосовали:
|
Наименование государства
|
Наименование национального органа по стандартизации
|
|
Азербайджанская Республика
|
Азгосстандарт
|
|
Республика Армения
|
Армгосстандарт
|
|
Республика Беларусь
|
Белстандарт
|
|
Республика Грузия
|
Грузстандарт
|
|
Республика Казахстан
|
Госстандарт Республики Казахстан
|
|
Кыргызская Республика
|
Кыргызстандарт
|
|
Республика Молдова
|
Молдовастандарт
|
|
Российская Федерация
|
Госстандарт России
|
|
Республика Узбекистан
|
Узгосстандарт
|
|
Украина
|
Госстандарт Украины
|
Настоящий стандарт представляет собой полный
аутентичный текст ИСО 4753-83 «Изделия крепежные. Концы крепежных деталей с
наружной метрической резьбой ИСО» за исключением двух типов ступенчатых концов (с
конусом и со сферой), введенных дополнительно для потребностей экономики страны
3 Постановлением Комитета
Российской Федерации по стандартизации, метрологии и сертификации от 28
сентября 1995 г. № 492 межгосударственный стандарт ГОСТ 12414-94 (ИСО 4753-83)
введен в действие в качестве государственного стандарта Российской Федерации с
1 января 1996 г.
4 ВЗАМЕН ГОСТ 12414-66
5 ПЕРЕИЗДАНИЕ
1 Область применения
Настоящий стандарт устанавливает
формы и размеры концов болтов, винтов и шпилек с метрической резьбой диаметром
от 1 до 52 мм.
2 Размеры

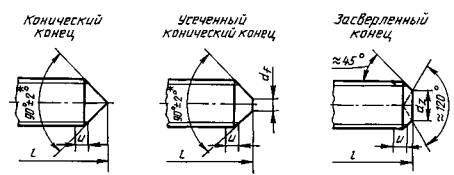

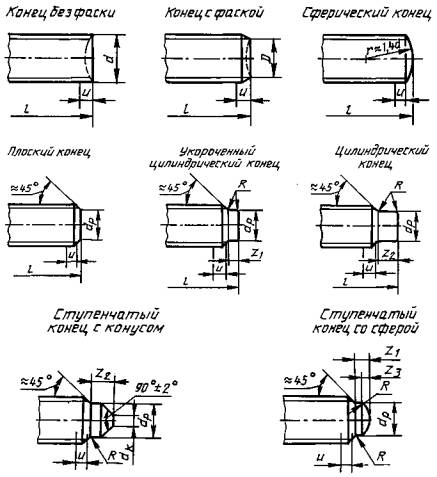

Формы и размеры концов должны
соответствовать указанным на рисунках и в таблице 1.
* 120°±2° для винтов короткой длины.
Примечания
1 u = 2P - участок
неполной резьбы.
2 Наибольший диаметр торца стержня D должен быть
меньше внутреннего диаметра резьбы.
3 Угол 48° относится только к части конца
меньше внутреннего диаметра резьбы.
4 Радиус скругления R приблизительно
равен 0,03 - 0,1d.

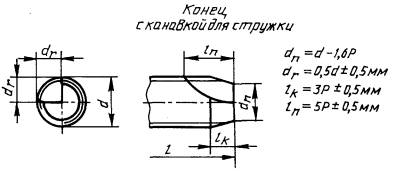

5 Допускается другая
форма канавки для стружки.
Таблица
1
|
d
|
dph 14
|
d*th 16
|
dzh 14
|
dkh 14
|
z1 +
IT 14
|
z2 +
IT 14
|
z3
≈
|
|
1
|
0,5
|
0,10
|
-
|
-
|
0,20
|
-
|
0,1
|
|
1,2
|
0,6
|
0,12
|
-
|
-
|
0,30
|
-
|
0,2
|
|
1,4
|
0,7
|
0,14
|
0,7
|
-
|
0,35
|
0,70
|
0,2
|
|
1,6
|
0,8
|
0,16
|
0,8
|
-
|
0,40
|
0,80
|
0,2
|
|
1,8
|
0,9
|
0,18
|
0,9
|
-
|
0,45
|
0,90
|
-
|
|
2
|
1,0
|
0,20
|
1,0
|
0,2
|
0,50
|
1,00
|
0,3
|
|
2,2
|
1,2
|
0,22
|
1,1
|
-
|
0,55
|
1,10
|
-
|
|
2,5
|
1,5
|
0,25
|
1,2
|
0,3
|
0,63
|
1,25
|
0,4
|
|
3
|
2,0
|
0,30
|
1,4
|
0,4
|
0,75
|
1,50
|
0,4
|
|
3,5
|
2,2
|
0,35
|
1,7
|
0,4
|
0,88
|
1,75
|
0,4
|
|
4
|
2,5
|
0,40
|
2,0
|
0,5
|
1,00
|
2,00
|
0,5
|
|
4,5
|
3,0
|
0,45
|
2,2
|
-
|
1,12
|
2,25
|
-
|
|
5
|
3,5
|
0,50
|
2,5
|
0,5
|
1,25
|
2,50
|
0,6
|
|
6
|
4,0
|
1,50
|
3,0
|
0,5
|
1,50
|
3,00
|
0,7
|
|
7
|
5,0
|
2,00
|
4,0
|
0,5
|
1,75
|
3,50
|
0,8
|
|
8
|
5,5
|
2,00
|
5,0
|
0,5
|
2,00
|
4,00
|
1,0
|
|
10
|
7,0
|
2,50
|
6,0
|
1,0
|
2,50
|
5,00
|
1,0
|
|
12
|
8,5
|
3,00
|
7,0
|
1,0
|
3,00
|
6,00
|
1,2
|
|
14
|
10,0
|
4,00
|
8,5
|
2,0
|
3,50
|
7,00
|
1,5
|
|
16
|
12,0
|
4,00
|
10,0
|
3,0
|
4,00
|
8,00
|
1,7
|
|
18
|
13,0
|
5,00
|
11,0
|
4,0
|
4,50
|
9,00
|
2,0
|
|
20
|
15,0
|
5,00
|
13,0
|
5,0
|
5,00
|
10,00
|
2,0
|
|
22
|
17,0
|
6,00
|
15,0
|
5,0
|
5,50
|
11,00
|
2,5
|
|
24
|
18,0
|
6,00
|
16,0
|
6,0
|
6,00
|
12,00
|
2,5
|
|
27
|
21,0
|
8,00
|
-
|
7,0
|
6,70
|
13,50
|
-
|
|
30
|
23,0
|
8,00
|
-
|
7,0
|
7,50
|
15,00
|
-
|
|
33
|
26,0
|
10,00
|
-
|
8,0
|
8,20
|
16,50
|
-
|
|
36
|
28,0
|
10,00
|
-
|
8,0
|
9,00
|
18,00
|
-
|
|
39
|
30,0
|
12,00
|
-
|
8,0
|
9,70
|
19,50
|
-
|
|
42
|
32,0
|
12,00
|
-
|
8,0
|
10,50
|
21,00
|
-
|
|
45
|
35,0
|
14,00
|
-
|
11,0
|
11,20
|
22,50
|
-
|
|
48
|
38,0
|
14,00
|
-
|
14,0
|
12,00
|
24,00
|
-
|
|
52
|
42,0
|
16,00
|
-
|
-
|
13,00
|
26,00
|
-
|
* Для ≤ М5 плоская часть на конусе не
обязательна, допускается незначительное скругление конца.
Ключевые слова: болты, винты, шпильки, размеры
|
